摘要:

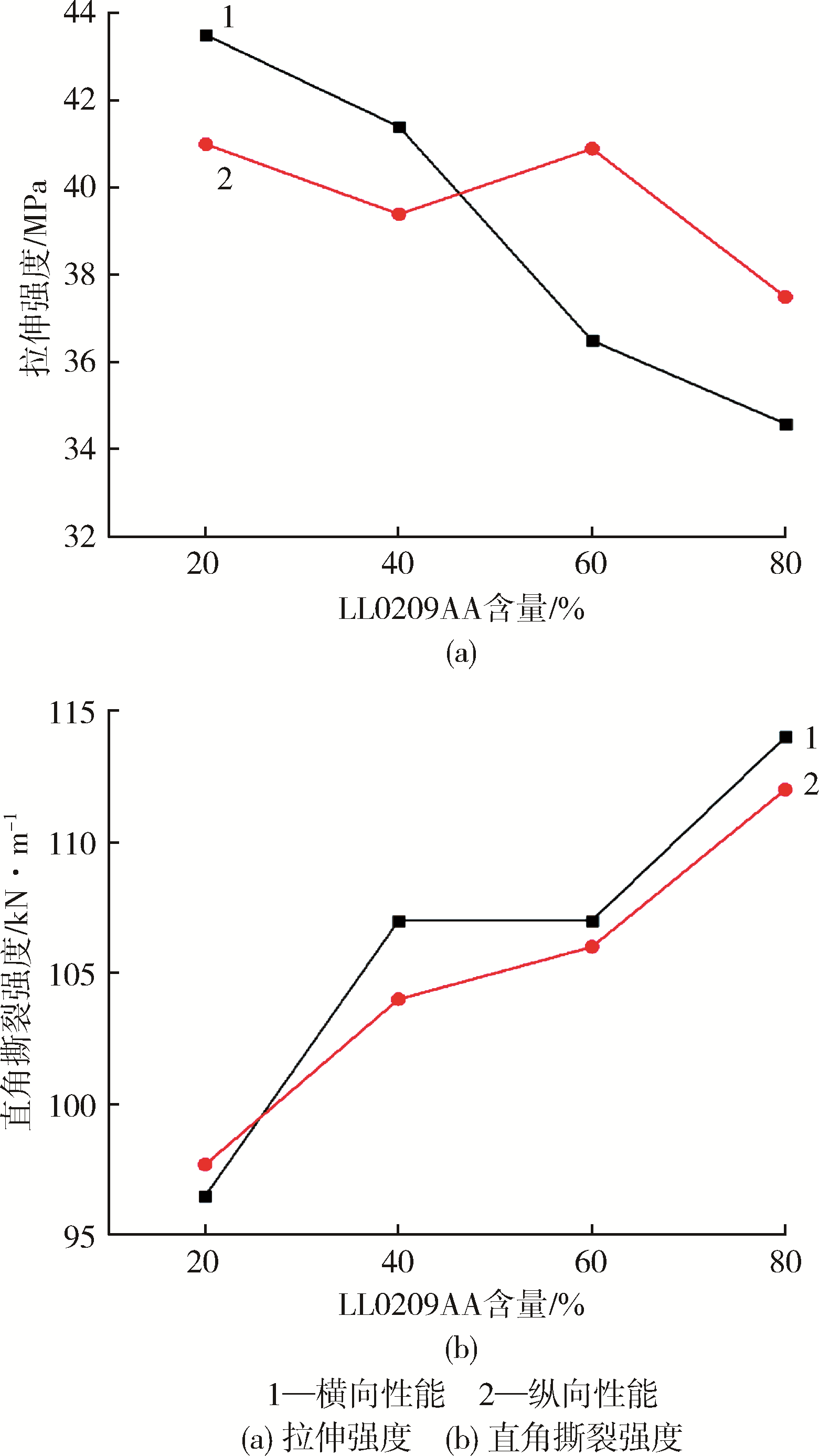

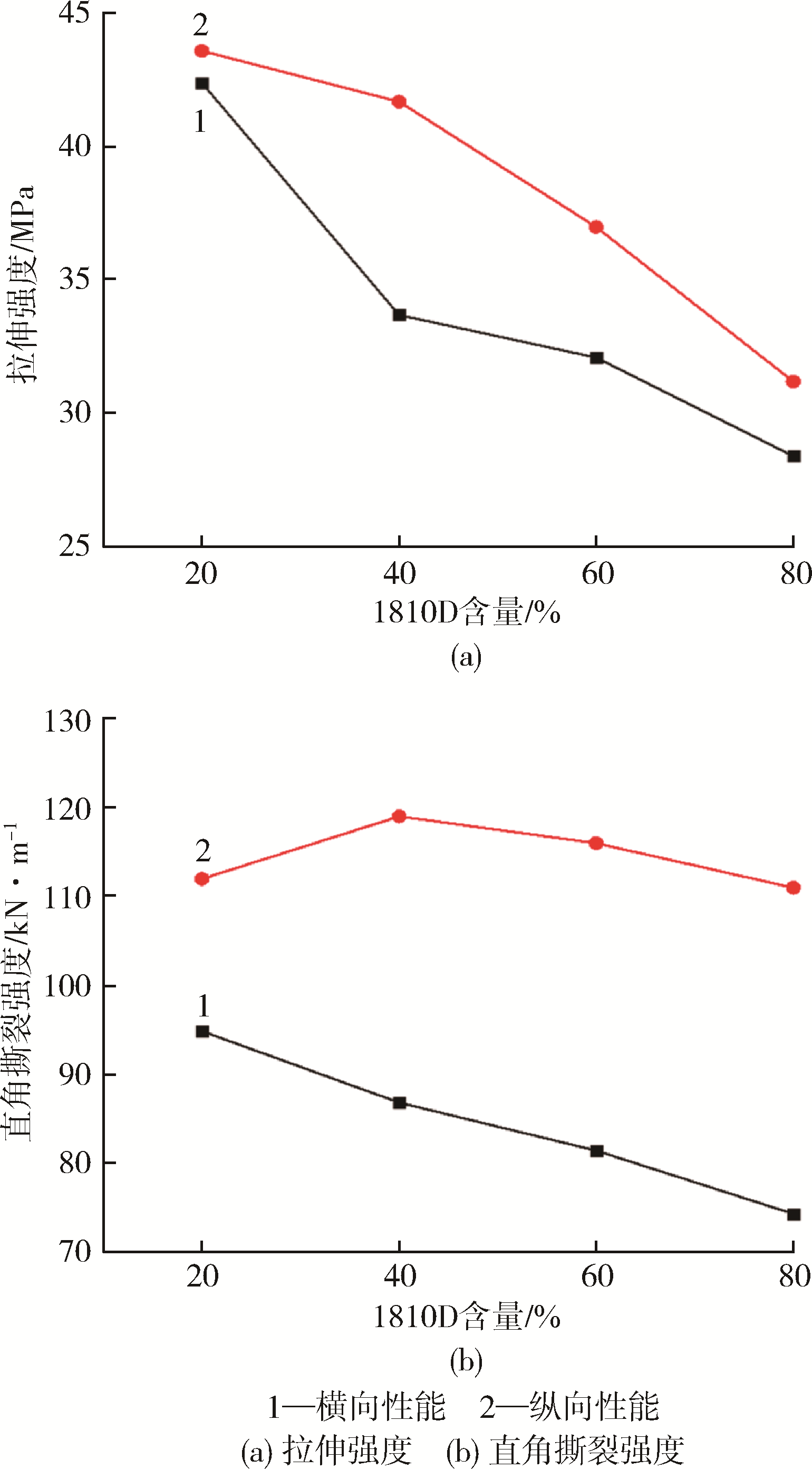

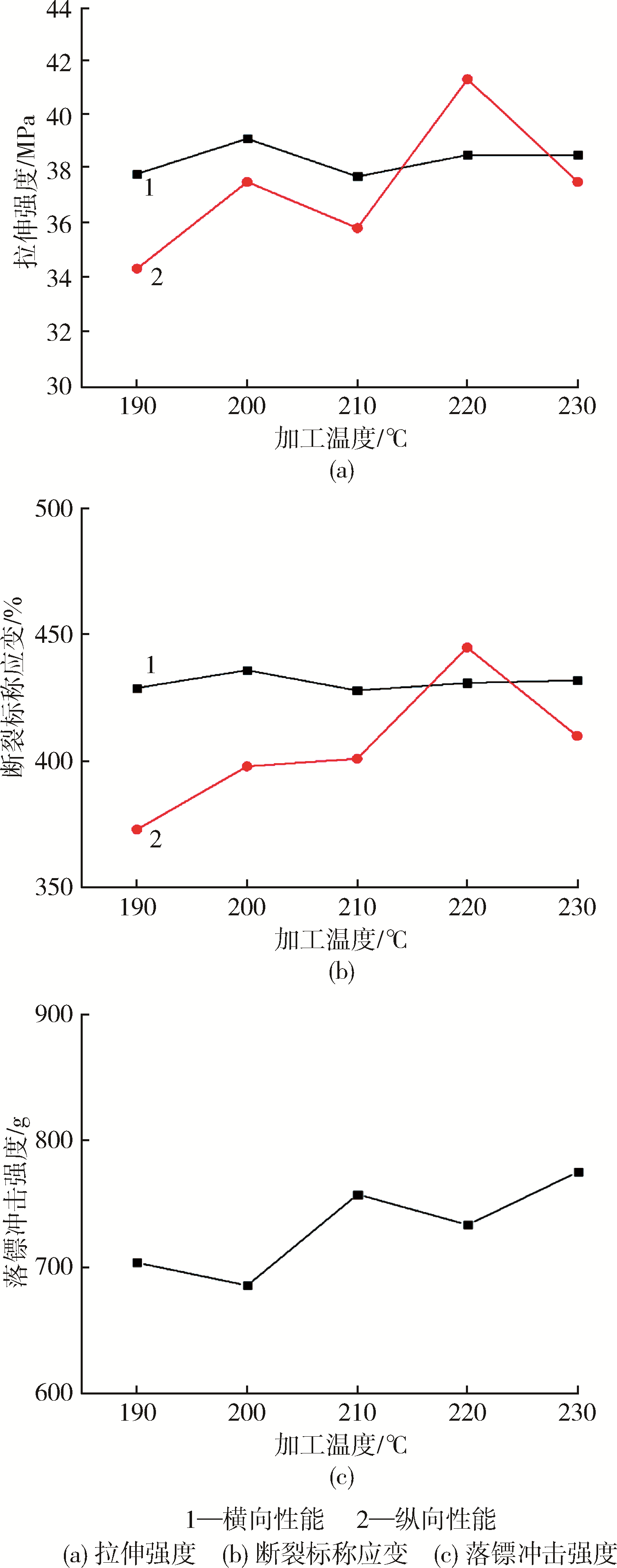

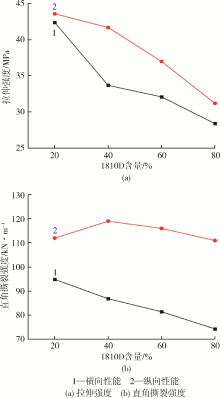

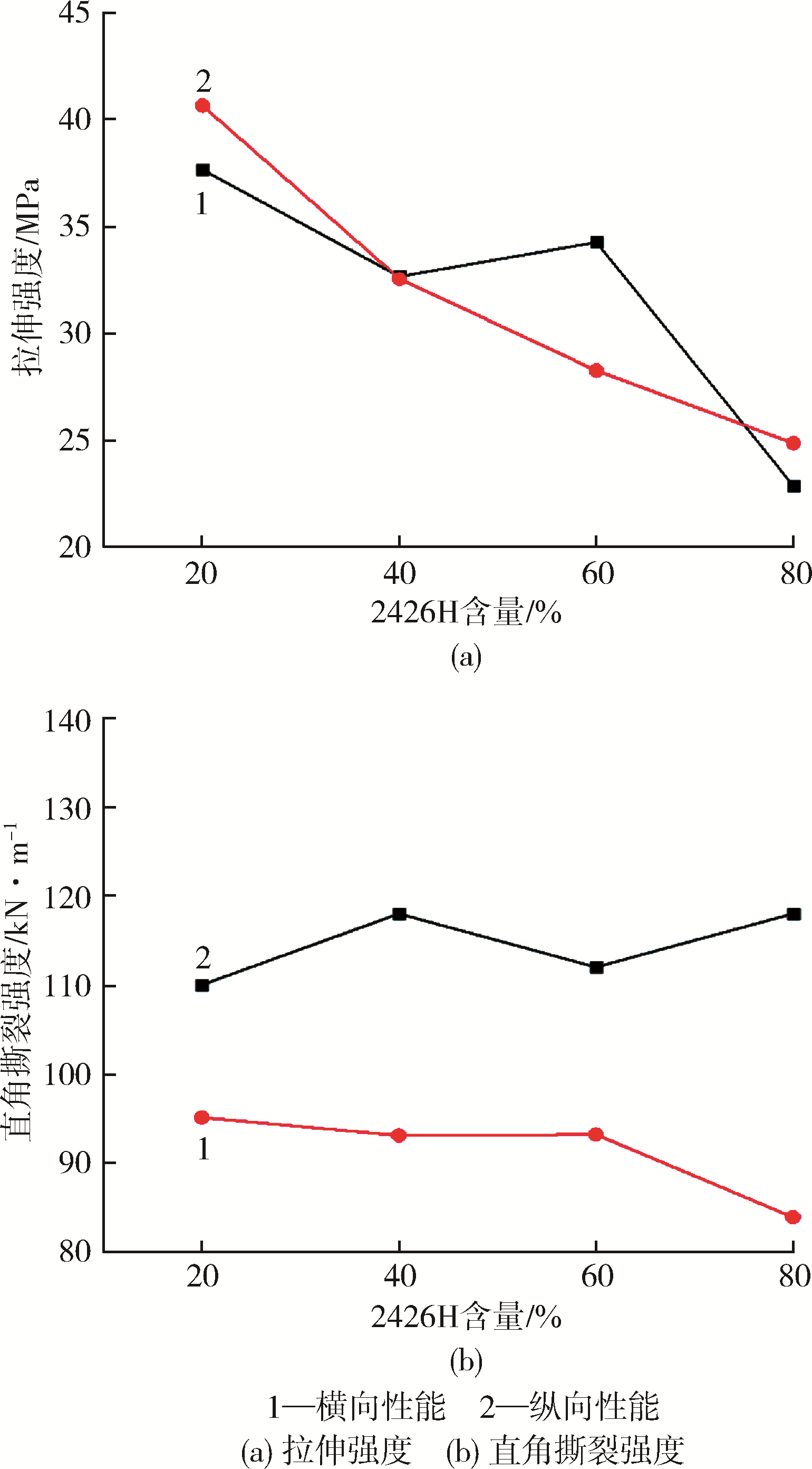

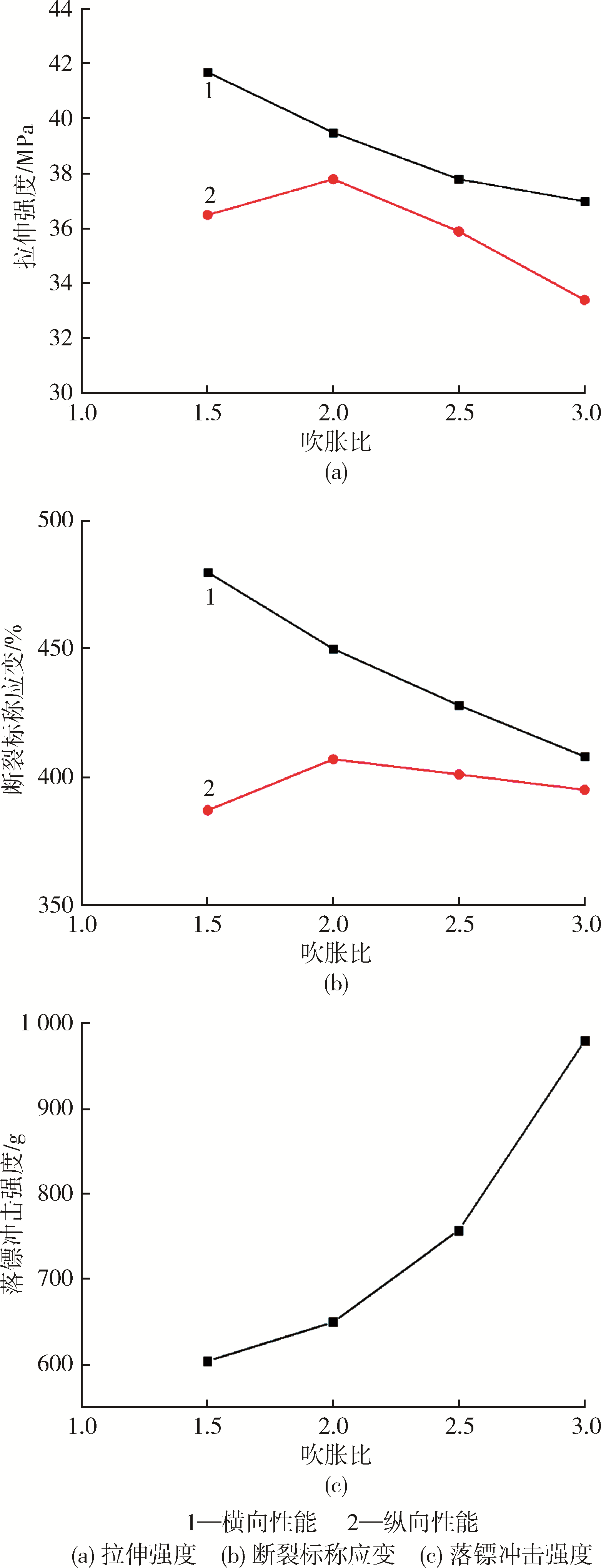

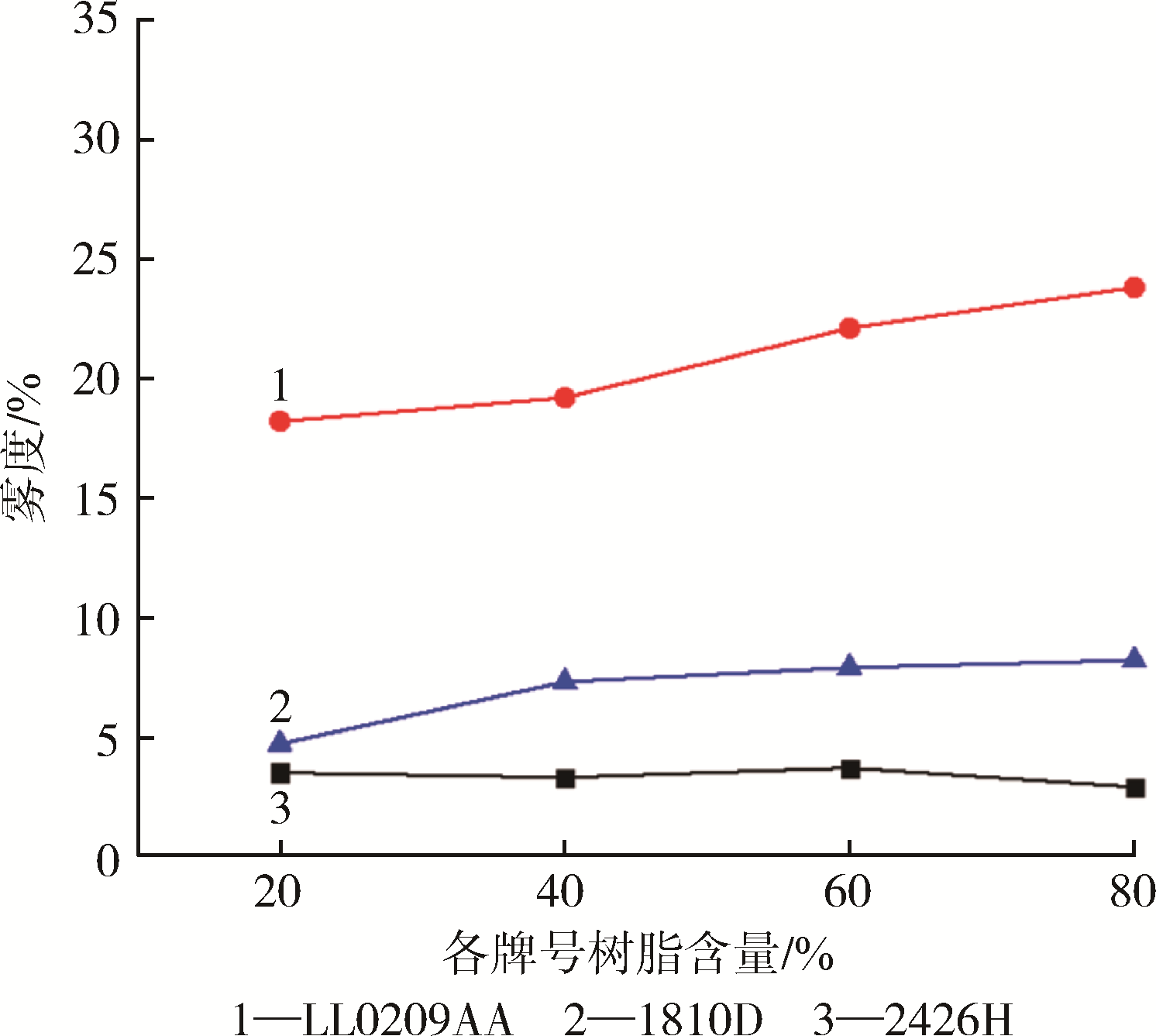

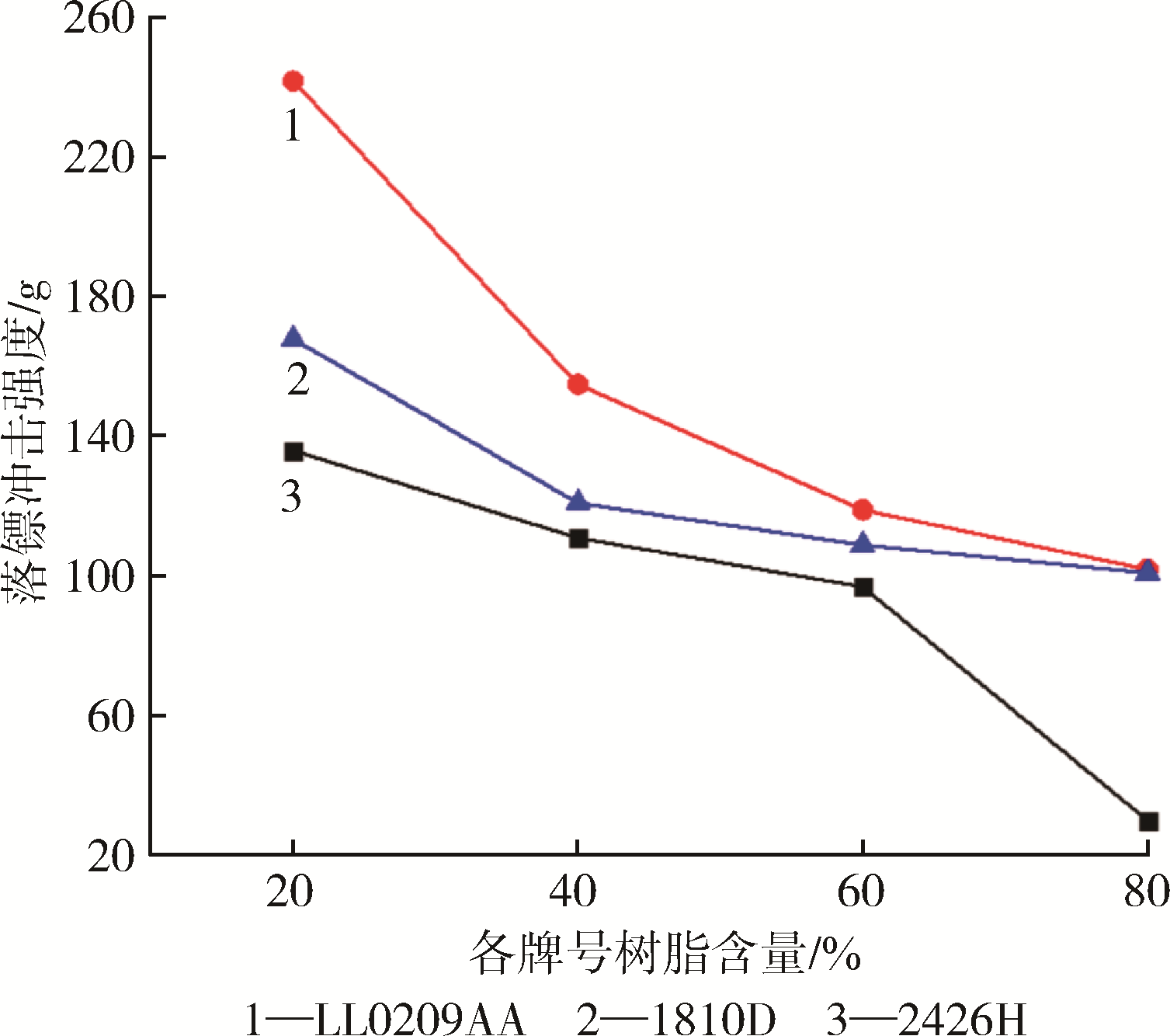

HPR1018HA是一种极具代表性的高强度茂金属聚乙烯(PE-mLLD)薄膜专用树脂。本文探究了HPR1018HA在加工时不同加工参数对薄膜性能的影响。结果表明,随着加工温度的升高,HPR1018HA的落镖冲击性能显著改善;随着吹胀比的提升,HPR1018HA的落镖冲击性能显著提升。同时探究了HPR1018HA与常见的低密度聚乙烯(PE-LD)、线性低密度聚乙烯(PE-LLD)进行共混使用时薄膜性能变化的趋势。结果表明,当HPR1018HA与熔体流动速率为0.3 g/10 min的PE?LD进行共混时,当PE-LD的含量低于50 %时,薄膜的拉伸强度下降18 %左右,直角撕裂强度的变化率小于5 %;当HPR1018HA与熔体流动速率为2.0 g/10 min的PE-LD进行共混时,薄膜的拉伸强度整体下降约为40 %。当HPR1018HA与熔体流动速率为1.0 g/10 min的PE-LLD进行共混时,随着PE-LLD含量的增加,力学性能整体出现较为明显的下降,直角撕裂强度出现了明显上升。
中图分类号:
杨帆, 朱军, 关莉, 张宝林. 高强度茂金属聚乙烯树脂吹膜加工性能影响研究[J]. 中国塑料, 2020, 34(11): 6-11.
YANG Fan, ZHU Jun, GUAN Li, ZHANG Baolin. Study on Influence of Film Blowing Processing Performance of High Strength Metallocene Polyethylene Resin[J]. China Plastics, 2020, 34(11): 6-11.
