纳米纤维素协同聚氨酯增强增韧聚乳酸的研究

doi:10.19491/j.issn.1001-9278.2020.11.005

中国塑料 ›› 2020, Vol. 34 ›› Issue (11): 23-28.DOI: 10.19491/j.issn.1001-9278.2020.11.005

纳米纤维素协同聚氨酯增强增韧聚乳酸的研究

张克宏, 王逍冉

安徽农业大学轻纺工程与艺术学院，合肥 230036

收稿日期:2020-05-19 出版日期:2020-11-26 发布日期:2020-11-20
基金资助:
安徽省自然科学基金面上项目(1908085ME154);安徽省大学生创新创业训练计划项目(201910364132);食品软塑包装技术福建省高校工程研究中开放课题(G1-KF1708)

Investigation on Reinforced and Toughened PLA with NCF and PU

Kehong ZHANG, Xiaoran WANG

School of Light Textile Engineering & Art，Anhui Agricultural University，Hefei 230036，China

Received:2020-05-19 Online:2020-11-26 Published:2020-11-20

摘要/Abstract

摘要：

以聚乳酸（PLA）为基体、聚氨酯（PU）为增韧相、纳米纤维素（NCF）为增强相，通过溶液法与熔融共混制得PLA/PU/NCF复合材料，研究了PU和NCF的含量对PLA力学性能与热稳定性的影响。采用傅里叶变换红外光谱仪、热失重分析仪、扫描电子显微镜和力学性能测试手段对PLA/PU/NCF复合材料的结构和性能进行了表征和分析。结果表明，柔顺的PU分子限制了PLA的结晶，提升了PLA基体的韧性；刚性的NCF通过氢键作用提升了PLA基体的强度；当NCF含量为3 %、PU含量为17 %时，PLA/PU/NCF复合材料的拉伸强度和断裂伸长率比纯PLA提升了12.10 %和694.91 %；高温热稳定性有了显著改善，复合材料的600 ℃残炭率为19.36 %。

关键词: 聚乳酸, 聚氨酯, 纳米纤维素, 复合材料

Abstract:

The poly（lactic acid）（PLA）-matrix composites were prepared by solution and melt blending methods using polyurethane （PU） as an impact modifier and nanocellulose （NCF） as a reinforcement agent. The effects of NCF and PU on the mechanical properties and heat resistance of the PLA/PU/NCF composites were investigated systematically. The structural characterizations and performance measures of the composites were carried out by Fourier?transform infrared spectroscopy， thermogravimetric analysis， scanning electron microscopy and mechanical property tests. The results indicated that the flexible PU molecules could inhibit the crystallization of PLA and therefore enhanced the toughness of PLA. On the other hand， the rigid NCF molecules could enhance the strength of PLA through hydrogen bonding. Compared to pure PLA， the tensile strength and elongation at break of the composites increased by 12.10 % and 694.91 %， respectively， when 3 wt% of NCF and 17 wt% of PU were added. Moreover， the addition of PU and NCF improved the high?temperature thermal stability of PLA significantly， and the composites obtained a residual carbon rate of 19.36 wt% at 600 °C.

Key words: poly（lactic acid）, polyurethane, nanocellulose, composite

中图分类号:

TQ321

张克宏, 王逍冉. 纳米纤维素协同聚氨酯增强增韧聚乳酸的研究[J]. 中国塑料, 2020, 34(11): 23-28.

Kehong ZHANG, Xiaoran WANG. Investigation on Reinforced and Toughened PLA with NCF and PU[J]. China Plastics, 2020, 34(11): 23-28.

图/表 9

样品名称	PLA含量	PU含量	NCF含量
纯PU	0	100	0
PU/NCF₅	0	95	5
PU/NCF₁₀	0	90	10
PU/NCF₁₅	0	85	15
PU/NCF₂₀	0	80	20
纯PLA	100	0	0
PLA/NCF₁	99	0	1
PLA/NCF₂	98	0	2
PLA/NCF₃	97	0	3
PLA/NCF₄	96	0	4
PLA/PU/NCF_15?10	90	8.5	1.5
PLA/PU/NCF_15?20	80	17	3
PLA/PU/NCF_15?30	70	25.5	4.5
PLA/PU/NCF_15?40	60	34	6

表1 PLA/PU/NCF复合材料的配比 (%)

Tab.1 Formula of PLA/NCF/PU composite

图1 不同NCF含量下PU/NCF复合材料的力学性能

Fig.1 Mechanical properties of PU/NCF composites with different NCF content

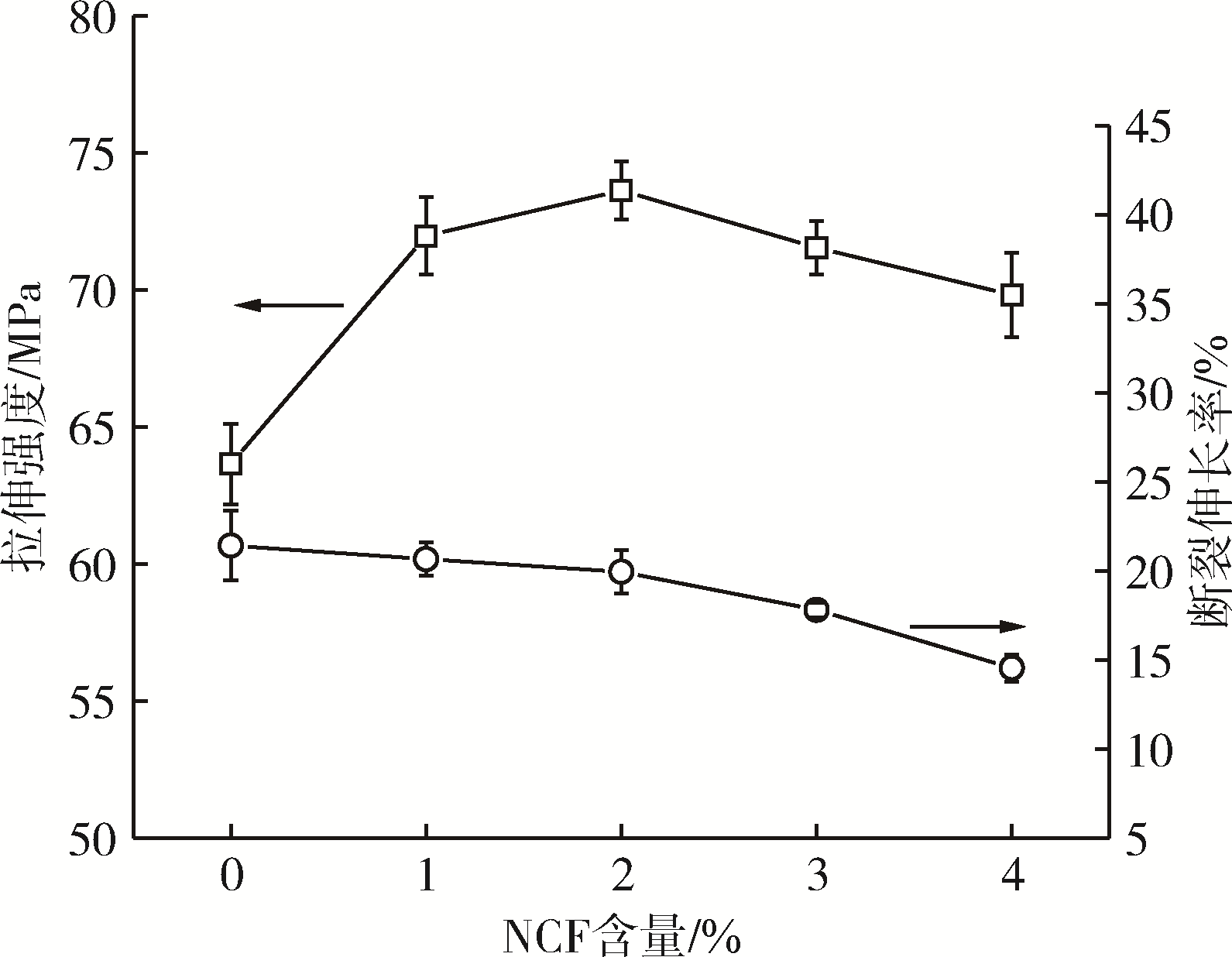

图2 不同NCF含量下PLA/NCF复合材料的力学性能

Fig.2 Mechanical properties of PLA/NCF composites with different NCF content

图3 不同PU/NCF含量下PLA/PU/NCF复合材料的力学性能

Fig.3 Mechanical properties of PLA/PU/NCF composites with different PU/NCF content

样品	冲击强度/kJ·m^-2
PLA	13.60±0.81
PLA/NCF₂	15.41±1.09
PLA/NCF₄	14.03±0.92
PLA/PU/NCF_15?10	18.64±0.93
PLA/PU/NCF_15?20	26.58±1.29
PLA/PU/NCF_15?30	30.36±1.61
PLA/PU/NCF_15?40	31.17±0.97

表2 纯PLA、PLA /NCF和PLA/PU/NCF复合材料的缺口冲击强度

Tab.2 Impact strength of pure PLA, PLA/NCF and PLA/PU/NCF composites material

图4 纯PLA、PU、NCF及其复合材料的FTIR谱图

Fig.4 FTIR spectra of pure PLA, PU, NCF and related composites

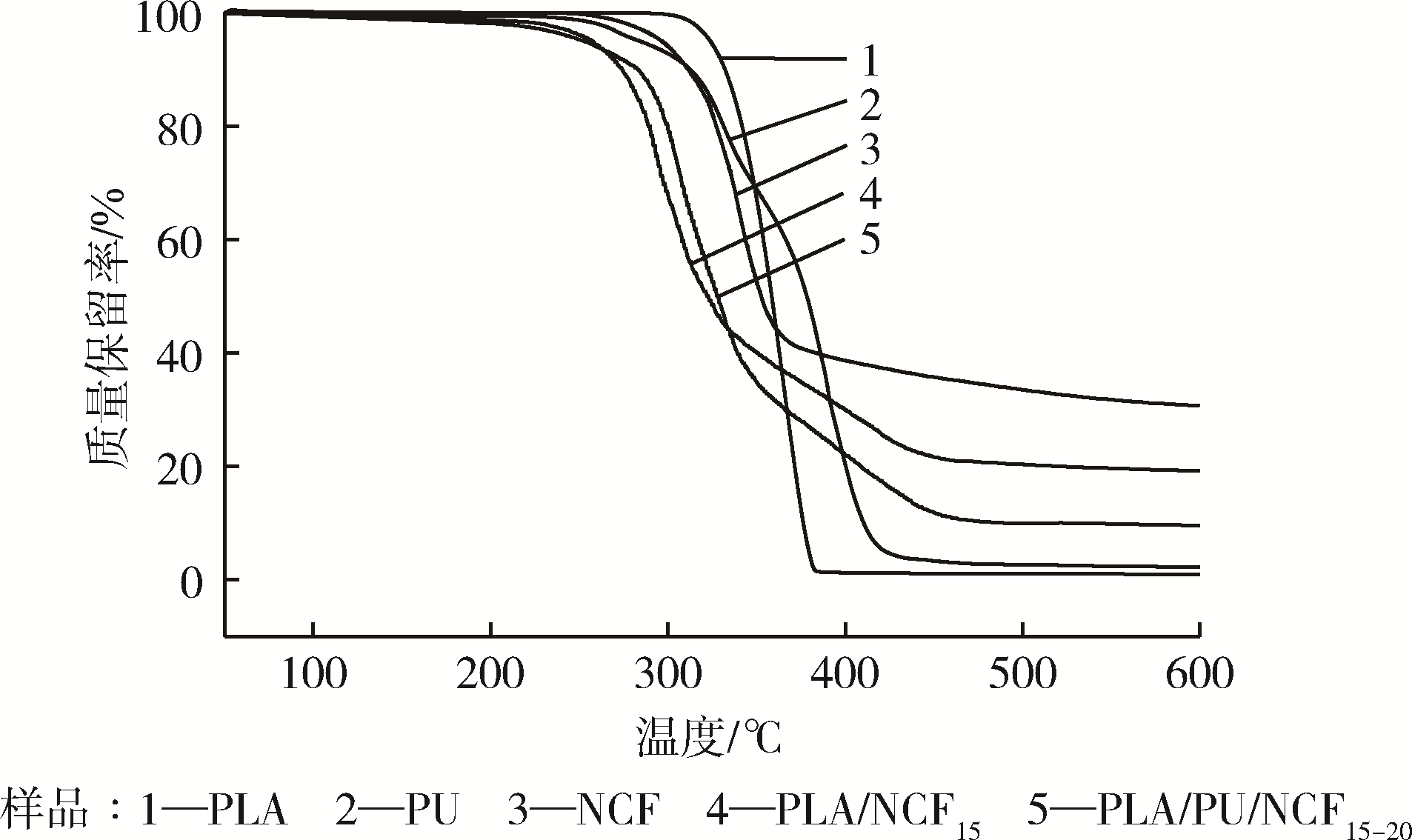

图5 PLA、PU、NCF、PU/NCF与PLA/PU/NCF复合材料的TG曲线

Fig.5 TG curves of PLA, PU, NCF, PU/NCF and PLA/PU/NCF composites

图6 PU/NCF复合材料断面的SEM照片

Fig.6 SEM of PU/NCF composites

图7 PLA/PU/NCF复合材料拉伸断面的SEM照片

Fig.7 SEM of PLA/PU/NCF composites

参考文献 24

1	王凯丽，陆建晓，杨可欣，等. 纳米纤维素晶体改性聚乳酸的制备及性能研究［J］.塑料工业， 2019， 47（9）： 33⁃37， 23.
	WANG K L， LU J X， YANG K X， et al. Study on the Preparation and Properties of Nanocellulose Modified Poly （lactic acid）［J］. China Plastics Industry， 2019， 47（9）： 33⁃37， 23.
2	DHAR P， KUMAR A， KATIYAR V. Magnetic Cellulose Nanocrystal Based Anisotropic Polylactic Acid Nanocomposite Films： Influence on Electrical， Magnetic， Thermal， and Mechanical Properties［J］. ACS Applied Materials & Interfaces， 2016， 8（28）： 18 393⁃18 409.
3	刘星，王文俊，邵自强，等. 纳米纤维素/聚乳酸全绿色纳米复合材料的制备及性能［J］. 高等学校化学学报， 2018， 39（2）： 373⁃381.
	LIU X， WANG W J， SHAO Z Q， et al. Preparation and Characterization of Nanocellulose / Polylactide Fully Green Nanocomposites［J］. Chemical Journal of Chinese Universities， 2018， 39（2）： 373⁃381.
4	SUNG S H， CHANG Y， HAN J. Development of Polylactic Acid Nanocomposite Films Reinforced with Cellulose Nanocrystals Derived from Coffee Silverskin［J］. Carbohydrate Polymers， 2017， 169： 495⁃503.
5	SULLIVAN E M， MOON R J， KALAITZIDOU K. Processing and Characterization of Cellulose Nanocrystals/Polylactic Acid Nanocomposite Films［J］. Materials， 2015， 8（12）： 8 106⁃8 116.
6	刘国相，宦思琪，韩广萍，等. 静电纺丝法制备 PLA/CNCs 纳米复合薄膜及其性能研究［J］.功能材料， 2016， 47 （11）： 11 151-11 155， 11 161.
	LIU G X， HUAN S Q， HAN G P， et al. Fabrication and Characterization of Electrospun PLA/CNCs Nanofibrous Films［J］. Journal of Functional Materials， 2016， 47 （11）： 11 151⁃11 155， 11 161.
7	史军华，姚进，李知函，等. 改性纳米纤维素/聚乳酸复合材料的制备及性能［J］. 精细化工， 2020， 37（1）： 45⁃50， 79.
	SHI J H， YAO J， LI Z H， et al. Preparation and Performance of Modified Cellulose Nanocrystal/Poly（lactic acid） Composite Materials［J］. Fine Chemicals， 2020， 37（1）： 45⁃50， 79.
8	宋庭方，麦泳贤，田秀枝，等. 长链酰胺化纳米纤维素增强聚乳酸复合材料［J］. 林产化学与工业， 2020， 40（1）： 31⁃36.
	SONG T F， MAI Y X， TIAN X Z， et al. Poly （Lactic Acid） Composite Strengthened with Long⁃Chain Amidated Nanocellulose［J］. Chemistry and Industry of Forest Pro⁃ducts， 2020， 40（1）： 31⁃36.
9	RIGOTTI D， CHECCHETTO R， TARTER S， et al. Polylactic Acid⁃Lauryl Functionalized Nanocellulose Nanocomposites： Microstructural， Thermo⁃Mechanical and Gas Transport Properties［J］. Express Polymer Letters， 2019， 13（10）： 858⁃876.
10	孟令馨，徐淑艳，谢元仲. 聚乳酸/乙酰化纳米纤维素薄膜制备及性能研究［J］. 食品工业科技， 2016， 37（11）：249⁃252.
	MENG L X， XU S Y， XIE Y Z. Preparation and Characterization of PLA/acetylated Nanocellulose Films［J］. Science and Technology of Food Industry， 2016， 37（11）：249⁃252.
11	MUKHERJEE T， TOBIN M J， PUSKAR L， et al. Chemically Imaging the Interaction of Acetylated Nanocrystalline Cellulose （NCC） with a Polylactic acid （PLA） Polymer Matrix［J］. Cellulose， 2017， 24（4）： 1717-1729.
12	DE CASTRO D O， BRAS J， GANDINI A， et al. Surface Grafting of Cellulose Nanocrystals with Natural Antimicrobial Rosin Mixture Using a Green Process［J］. Carbohydrate Polymers， 2016， 137： 1⁃8.
13	NIU X， LIU Y， SONG Y， et al. Rosin Modified Cellulose Nanofiber as a Reinforcing and Co⁃Antimicrobial Agents in Polylactic Acid/chitosan Composite Film for Food Packaging［J］. Carbohydrate Polymers， 2018， 183： 102⁃109.
14	AVERIANOV I V， STEPANOVA M A， GOFMAN I V， et al. Chemical Modification of Nanocrystalline Cellulose for Improved Interfacial Compatibility with Poly （lactic acid）［J］. Mendeleev Communications， 2019， 29（2）： 220⁃222.
15	邹萍萍. 聚乳酸/纳米纤维素可降解食品包装材料的制备与发泡研究［D］.杭州：浙江大学， 2013.
16	JIN K Y， TANG Y J， ZHU X M， et al. Polylactic Acid based Biocomposite Films Reinforced with Silanized Nanocrystalline Cellulose［J］. International Journal of Biological Macromolecules， 2020， 162： 1 109⁃1 117.
17	张奇锋，王忠，贾仕奎，等. 纳米纤维素/聚丁二酸丁二醇酯母粒改性聚乳酸的结晶与力学性能研究［J］. 化工新型材料， 2020， 48（3）：147⁃151，156.
	ZHANG Q F， WANG Z， JIA S K， et al. Crystallization and Mechanical Property of PLA Modified by CNF/PBS Master⁃Batch［J］. New Chemical Materials， 2020， 48（3）：147⁃151，156.
18	袁彩霞，罗卫华，袁光明，等. 增容纳米纤维素/聚乳酸复合材料的制备与性能［J］. 复合材料学报， 2016， 33（12）：2 718⁃2 724.
	YUAN C X， LUO W H， YUAN G M， et al. Preparation and Properties of Compatibilized Cellulose Nanocrystal/Poly（lactic acid） Composites［J］. Acta Materiae Compositae Sinica， 2016， 33（12）：2 718⁃2 724.
19	WANG X， TANG Y， ZHU X， et al. Preparation and Characterization of Polylactic acid/Polyaniline/Nanocrystalline Cellulose Nanocomposite Films［J］. International Journal of Biological Macromolecules， 2020， 146： 1 069⁃1 075.
20	FENG F， YE L. Morphologies and Mechanical Properties of Polylactide/Thermoplastic Polyurethane Elastomer Blends［J］. Journal of Applied Polymer Science， 2011， 119（5）： 2 778⁃2 783.
21	贾仕奎，王忠，朱艳，等. 聚乳酸/聚氨酯共混物的力学行为与形态研究［J］. 中国塑料， 2017， 31（3）： 35⁃39.
	JIA S K， WANG Z， ZHU Y， et al. Mechanical Behaviors and Morphology Evolution of Poly（lactic acid）/Thermoplastic Polyurethane Blends［J］. China Plastics， 2017， 31（3）： 35⁃39.
22	王玉龙，闫鹤轩，贺玉龙，等. 原位反应法制备聚乳酸/聚氨酯共混物及性能［J］. 中国塑料， 2018， 32（6）： 72⁃78.
	WANG Y L， YAN H X， HE Y L， et al. Preparation and Properties of Poly（lactic acid）/Polyurethane Blends via In⁃Situ Reaction［J］， China Plastics， 2018， 32（6）： 72⁃78.
23	WEI L Q， AGARWAL U P， MATUANA L， et al. Performance of High Lignin Content Cellulose Nanocrystals in Poly （lactic acid）［J］. Polymer， 2018， 135： 305⁃313.
24	李明珠，李大纲，邓巧云，等. 纳米纤维素/聚乳酸复合材料的制备与研究［J］. 塑料工业， 2012， 40（7）：17⁃20.
	LI M Z， LI D G， DENG Q Y， et al. Preparation and Study on Nano⁃Fibers/PLA Composites［J］. China Plastics Industry， 2012， 40（7）：17⁃20.
