聚酰胺6/短切碳纤维/铜盐复合材料抗热氧老化机理的研究

doi:10.19491/j.issn.1001-9278.2021.07.002

中国塑料 ›› 2021, Vol. 35 ›› Issue (7): 12-17.DOI: 10.19491/j.issn.1001-9278.2021.07.002

聚酰胺6/短切碳纤维/铜盐复合材料抗热氧老化机理的研究

刘耀, 丁剑峰, 夏浙安(), 李欣欣()

华东理工大学材料科学与工程学院，特种功能高分子材料及相关技术教育部重点实验室，上海 200237

收稿日期:2021-03-08 出版日期:2021-07-26 发布日期:2021-07-21
基金资助:
中央高校基本科研业务费专项资金资助项目(50321042017001)

Study on Anti⁃thermal Oxidative Aging Mechanism of Polyamide 6/Short⁃cut Carbon Fiber/Copper Salt Composites

LIU Yao, DING Jianfeng, XIA Zhean(), LI Xinxin()

The Key Laboratory of Specially Functional Polymeric Materials and Related Technology，Ministry of Education，School of Materials Science and Engineering，East China University of Science and Technology，Shanghai 200237，China

Received:2021-03-08 Online:2021-07-26 Published:2021-07-21
Contact: XIA Zhean,LI Xinxin E-mail:xiazhean@ecust.edu.cn;xinxinli@ecust.edu.cn

摘要/Abstract

摘要：

采用熔融共混法制备了聚酰胺6（PA6）/短切碳纤维（SCF）/铜盐/碘化钾（KI）复合材料，通过电子万能试验机、差示扫描量热分析仪（DSC）、X射线多晶衍射仪（XRD）和X射线光电子能谱仪（XPS）等研究了铜盐/KI体系对聚酰胺材料力学性能及热氧老化行为的影响，并分析探讨了材料耐热氧老化的作用机理。结果表明，单一铜盐或KI对PA6的抗热氧老化作用不大，而铜盐/KI复配体系可以有效提高PA6/SCF耐热老化后的拉伸强度保持率；SCF有一定的自由基捕捉能力，铜盐/KI/SCF的加入显著延长了PA6的氧化诱导时间（OIT）；铜盐/KI体系的抗热氧老化机理为：首先KI使聚酰胺基体中的二价铜转化为一价铜，然后过量KI与一价铜反应生成二碘合铜配离子［CuI₂］^-，［CuI₂］^-离子具有较强还原性，能够消耗聚酰胺老化过程中产生的自由基，从而延缓了聚酰胺6的热降解过程。

关键词: 抗热氧老化, 聚酰胺6, 铜盐, 碘化钾, 配位离子, 碳纤维

Abstract:

Polyamide 6 （PA6）/short-cut carbon fiber （SCF）/copper salt/potassium（KI） composites were prepared using a melt blending method. The heat-resistant oxidative aging mechanisms of copper salt/KI system for the PA6 composi-tes were studied using electronic universal testing machine， differential scanning calorimetry （DSC）， X?ray polycrystalline diffractometer （XRD） and X-ray photoelectron spectrometer （XPS）. The results indicated that there is little effect from a single copper salt or KI on the thermal-oxidative aging resistance of PA6. The copper salt/KI compounding system can effectively improve the retention rate of tensile strength for the PA6/SCF composites after heat aging. The carbon fiber has a certain capability to capture free radicals. The addition of copper salt， KI and SCF significantly prolonged the oxidation induction time of PA6. The anti-thermal oxidative aging mechanism of the copper salt/KI system is proposed as follows： firstly， KI converts the divalent copper in the polyamide matrix into monovalent copper， then excessive KI can react with monovalent copper to form Cupric diiodide ion ［CuI₂］^-. ［CuI₂］^-ions have strong reducibility， which consumes free radicals generated during the aging process of PA6， delaying the thermal degradation process of PA6 accordingly.

Key words: resistance to thermal-oxidative aging, polyamide 6, copper salt, potassium iodide, coordination ion, carbon fiber

中图分类号:

TQ327.3

刘耀, 丁剑峰, 夏浙安, 李欣欣. 聚酰胺6/短切碳纤维/铜盐复合材料抗热氧老化机理的研究[J]. 中国塑料, 2021, 35(7): 12-17.

LIU Yao, DING Jianfeng, XIA Zhean, LI Xinxin. Study on Anti⁃thermal Oxidative Aging Mechanism of Polyamide 6/Short⁃cut Carbon Fiber/Copper Salt Composites[J]. China Plastics, 2021, 35(7): 12-17.

图/表 7

材料组成	配比（质量比）
PA6/SCF	95/5
PA6/SCF/CuCl₂	95/5/0.1
PA6/SCF/CuCl₂/KI	95/5/0.1/0.6
PA6/SCF/KI	95/5/0.6
PA6/SCF/Cu（OAc）₂/KI	95/5/0.1/0.6
PA6/SCF/CuI/KI	95/5/0.1/0.6

表1 PA6/SCF/铜盐/KI复合材料的配方

Tab. 1 Formulation of PA6/SCF/copper salt/KI composites

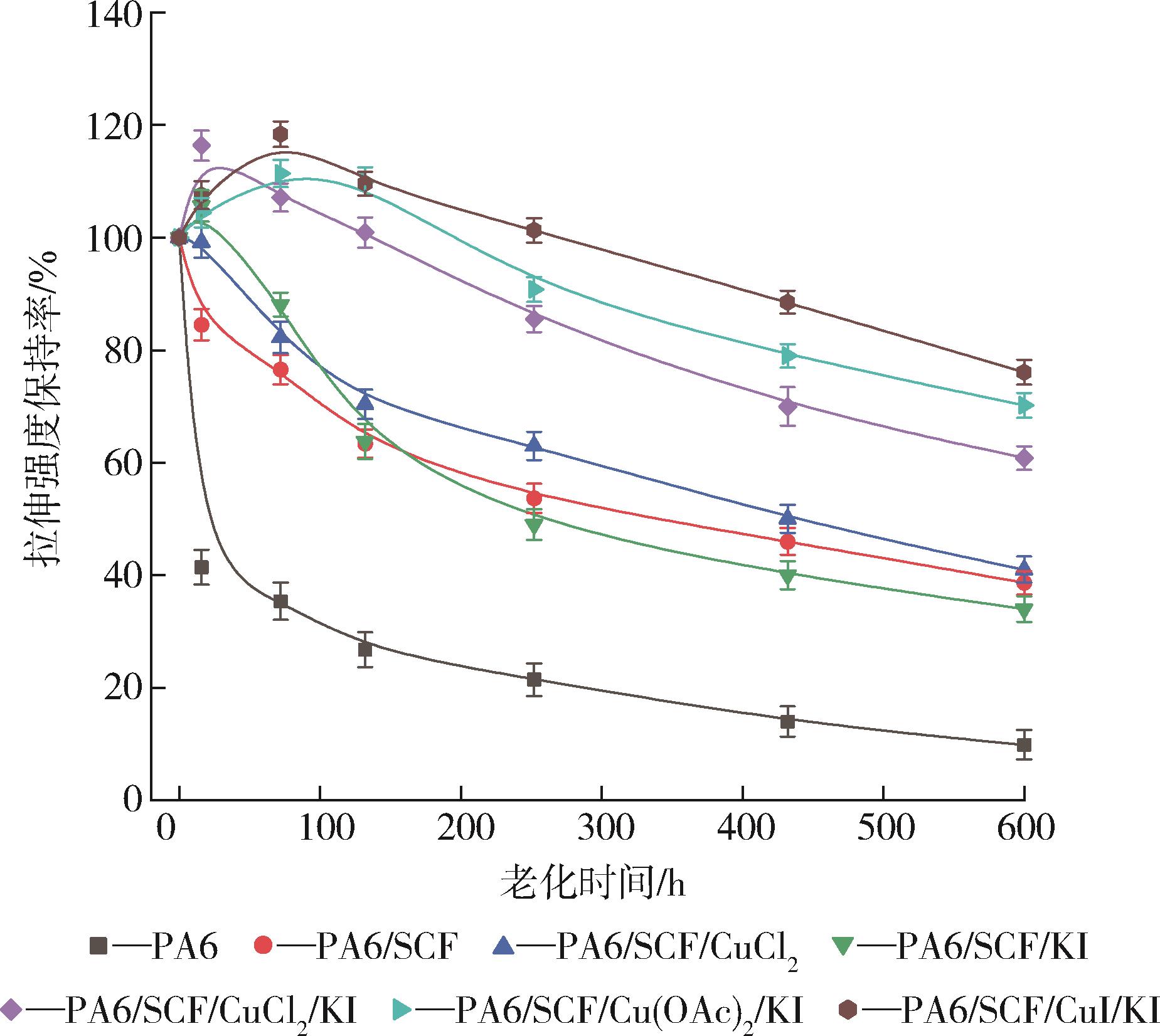

图1 PA6基复合材料在不同老化时间下的拉伸强度保持率

Fig.1 Tensile strength retention rate of PA6 composite material under different aging time

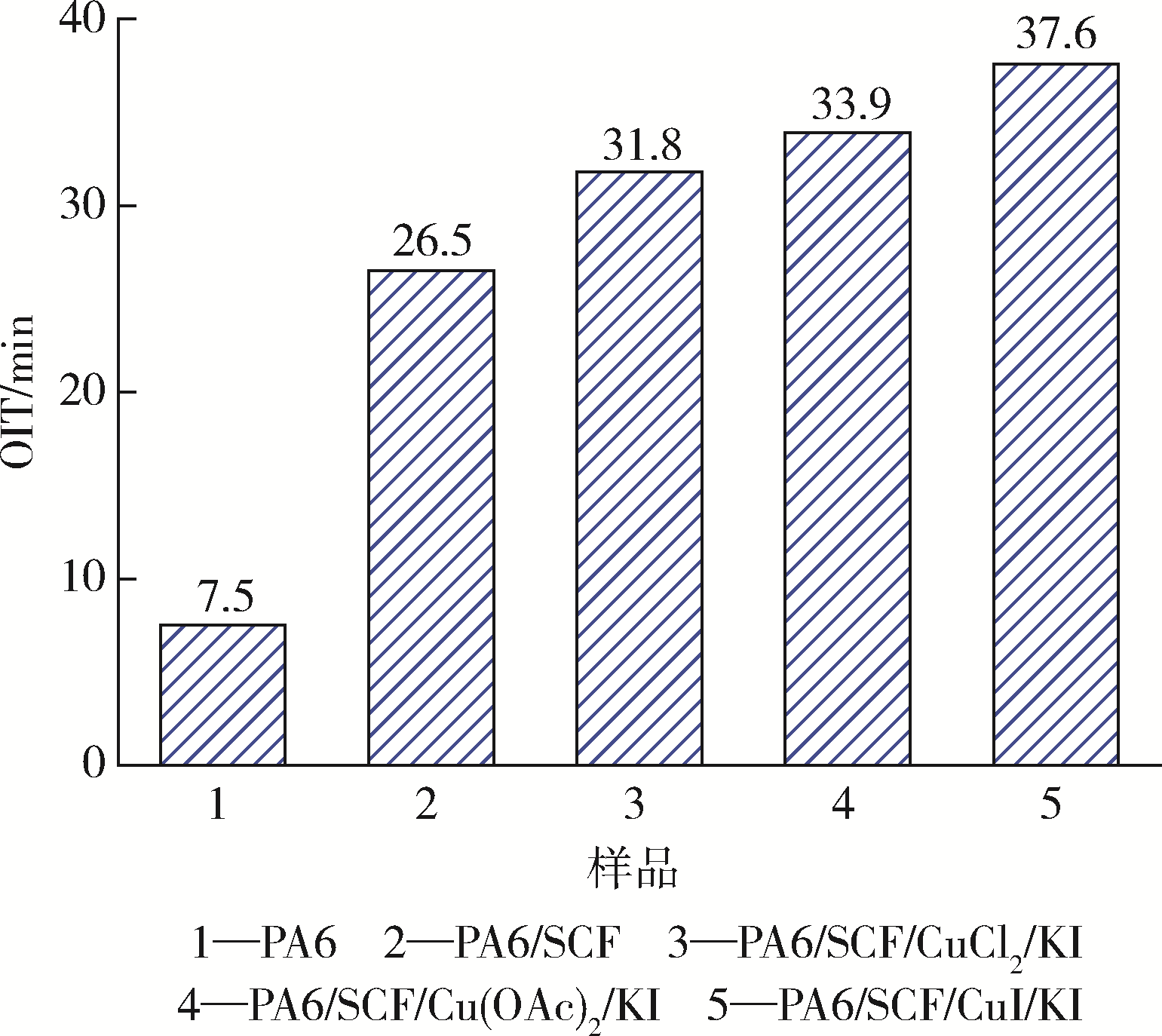

图2 PA6基复合材料的OIT对比图

Fig.2 Comparison chart of OIT of PA6 composite

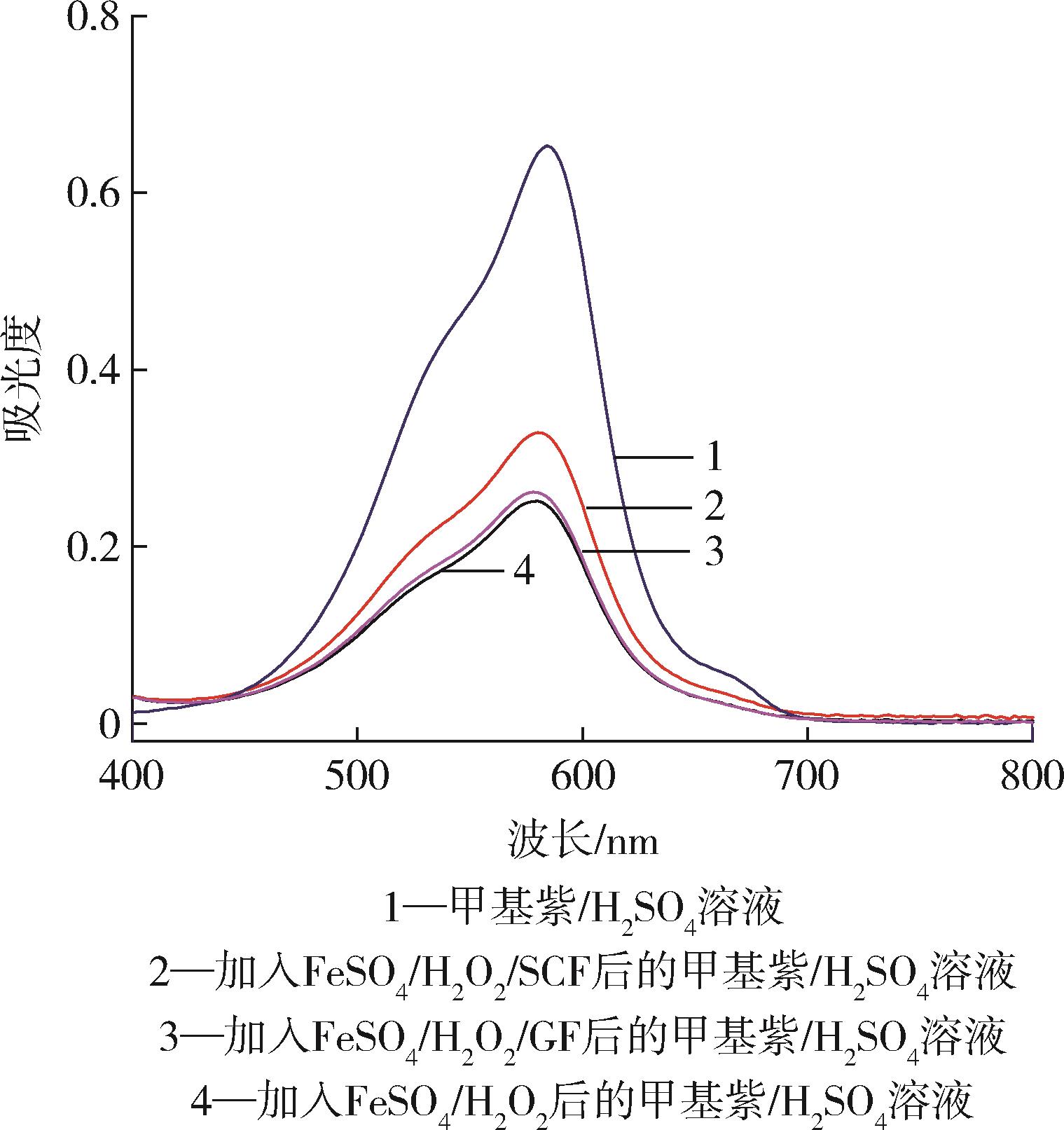

图3 不同组分的甲基紫/H2SO4溶液光谱图

Fig.3 Spectrogram of different components in methyl violet/H2SO4 solution

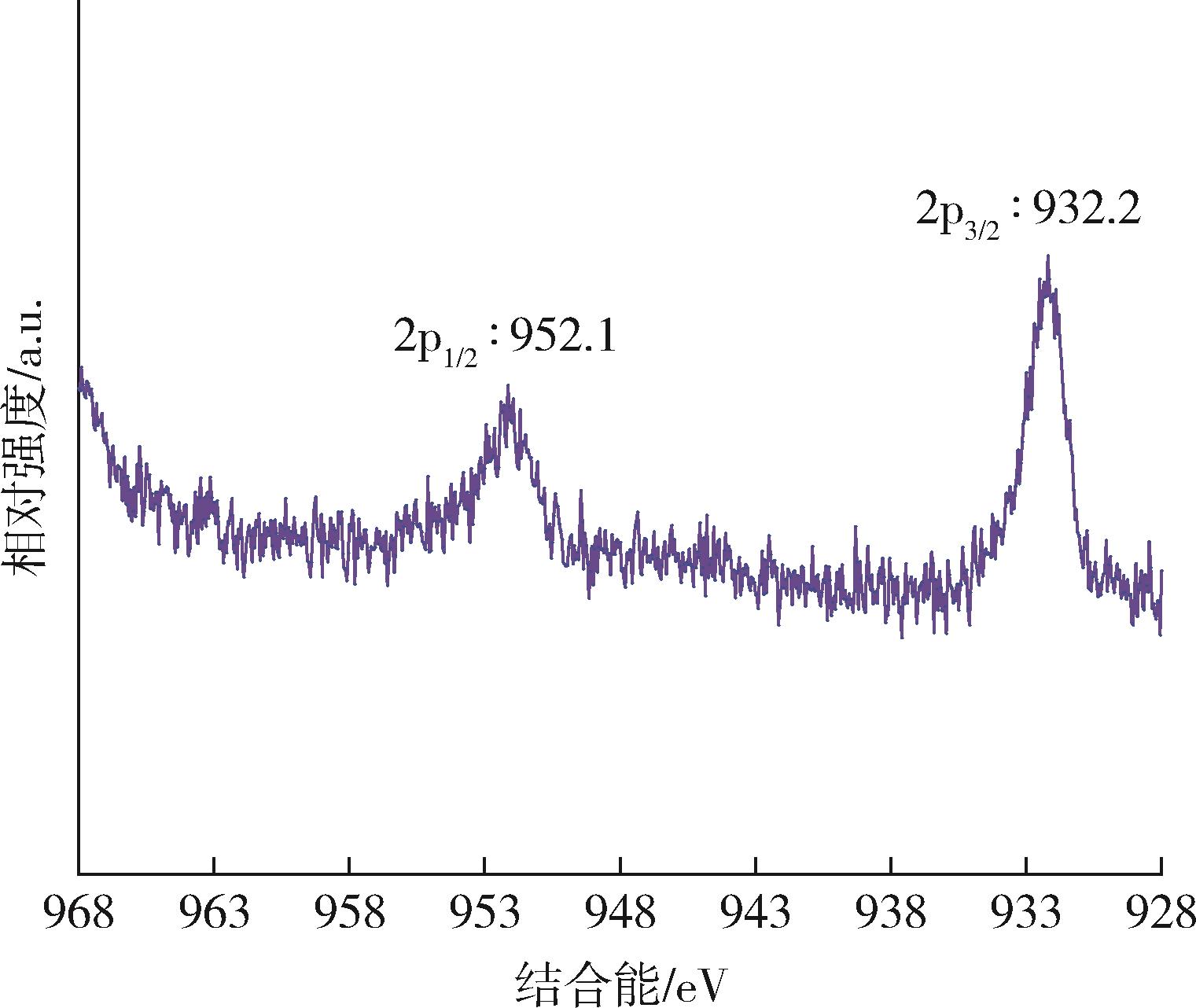

图4 PA6/SCF/CuCl2/KI复合材料的XPS（Cu2p）谱图

Fig.4 XPS spectrum diagram of PA6/SCF/CuCl2/KI composites （Cu2p）

Cu类型	2p_3/2	2p_1/2	卫星峰
标准Cu⁺（Ⅰ）	932	952	-
标准Cu²⁺（Ⅱ）	934	954	942
试样Cu	932.2	952.1	-

表2 试样与标准价态Cu的出峰对比

Tab.2 Comparison of the peak between the sample and the standard valence state Cu

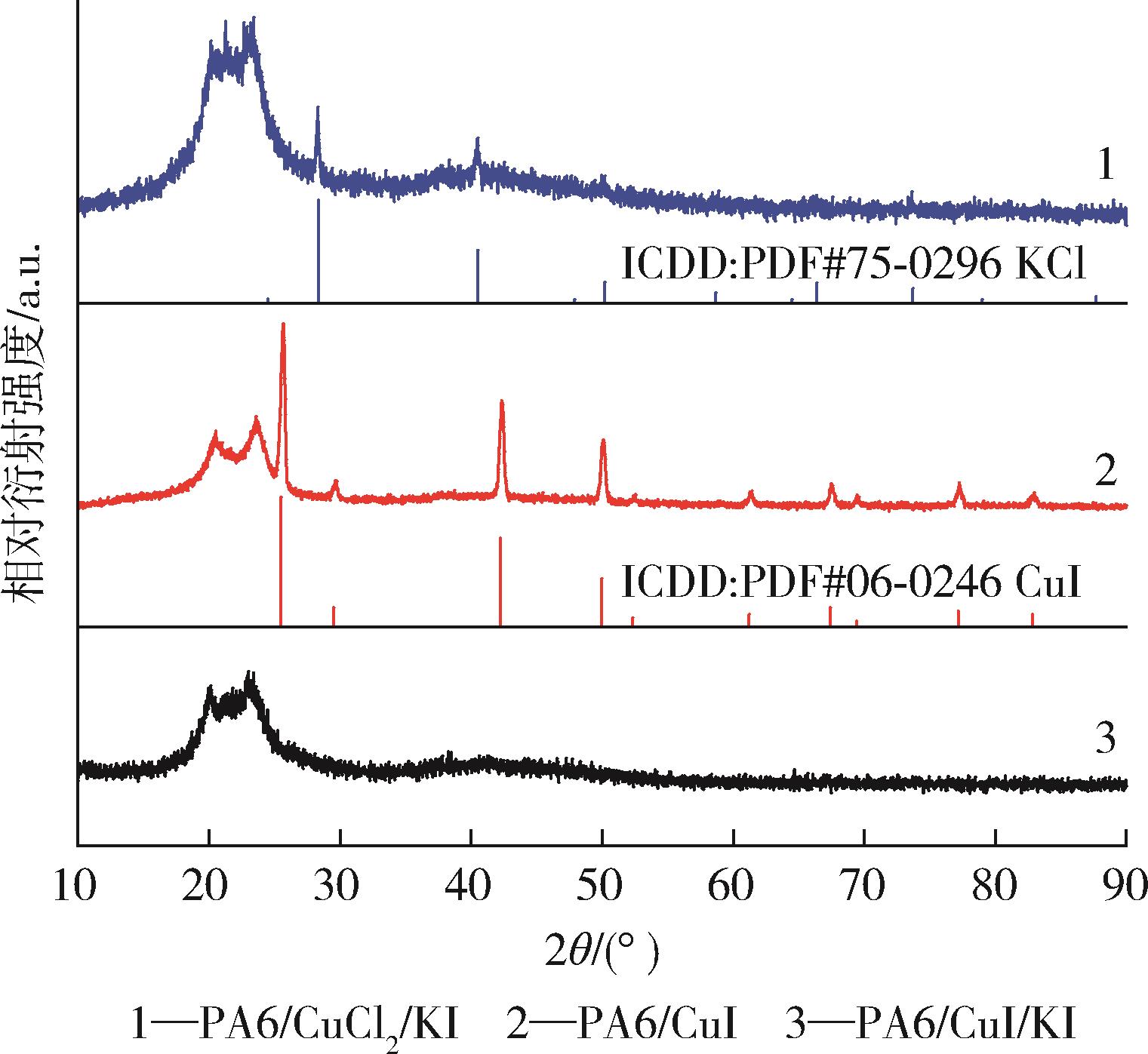

图5 PA6/铜盐/KI材料的XRD谱图

Fig.5 XRD spectrum diagram of PA6/copper salt/KI material

参考文献 27

1	CERRUTI P， CARFAGNA C， RYCHLÝ J， et al. Chemiluminescence from Oxidation of Polyamide 6，6. I. The Oxidation of Pure Polyamide［J］. Polymer Degradation Stability， 2003， 82（3）： 477⁃485.
2	CARROCCIO S， PUGLISI C， SCALTRO G， et al. Matrix⁃assisted Laser Desorption/Ionization Time⁃of⁃Flight Investigation of Nylon 6 and Nylon 66 Thermo⁃Oxidation Products［J］. European Journal of Mass Spectrometry， 2007， 13（6）： 397⁃408.
3	GIJSMAN P， MEIJERS G， VITARELLI G. Comparison of the UV⁃degradation Chemistry of Polypropylene， Polyethylene， Polyamide 6 and Polybutylene Terephthalate［J］. Polymer Degradation Stability， 1999， 65（3）： 433⁃441.
4	LÁNSKÁ B， ŠEBENDA J. The Effect of Carboxylic and Basic End⁃groups on the Thermo⁃oxidation of Hydrolytic Polymers of Lactams［J］. European Polymer Journal， 1986， 22（3）： 199⁃202.
5	BERNSTEIN R， DERZON D K， GILLEN K T. Nylon 6.6 Accelerated Aging Studies： Thermal–oxidative Degradation and Its Interaction with Hydrolysis［J］. Polymer Degradation Stability， 2005， 88（3）： 480⁃488.
6	蔡琤，易国斌，陈旭东. 尼龙老化机理研究进展［J］. 合成材料老化与应用， 2013， 42（4）： 42⁃47.
	CAI C， YI G B， CHEN X D. The Development of Study on Nylon Ageing Mechanism［J］. Synthetic Materials Aging and Application， 2013， 42（4）： 42⁃47.
7	SIEGMANN A， BARAAM Z. Nylon⁃6 Containing Metal Halides II： Tensile Properties［J］. Polymer Engineering & Science， 1981， 21（4）： 223⁃226.
8	GUPTA M C， JAIS A T. Effect of Metal Oxides on the Kinetics of Thermal Oxidative Degradation of Nylon⁃6［J］. Thermochimica Acta， 1993， 230：155⁃165.
9	LÁNSKÁ B， MATISOVÁ⁃RYCHLÁ L， RYCHLÝ J. Stabilization of Polyamides IV. Thermo⁃oxidation of Hexano⁃6⁃lactam in the Presence of Alkali Metal Salts［J］. Polymer Degradation Stability， 2005， 87（2）： 361⁃373.
10	LÁNSKÁ B， MATISOVÁ⁃RYCHLÁ L， RYCHLÝ J. Stabilization of Polyamides. V. Thermo⁃oxidation of Hexa⁃no⁃6⁃lactam in the Presence of Copper Salts［J］. Polymer Degradation Stability， 2005， 89（3）： 534⁃544.
11	KELKAR D S， BHAT N V. Investigation of Structural and Mechanical Properties of Copper‐chloride‐doped Nylon‐6 films. I. Structure［J］. Journal of Applied Polymer Scien⁃ce， 1991， 43（1）： 191⁃195.
12	SIEGMANN A， BARAAM Z. Effect of Metal Halides on the Glass Transition Temperature of Nylon⁃6［J］. Die Makromolekulare Chemie， Rapid Communications， 1980， 1（2）： 113⁃117.
13	BHAT N V， KELKAR D S. Investigation of Electrical Conductivity of Nylon⁃6 Films Doped with Copper Chloride［J］. Journal of Physics D： Applied Physics， 1990， 23（7）： 899⁃902.
14	DUNN P， SANSOM G F. The Stress Cracking of Polya⁃mides by Metal Salts. Part II. Mechanism of Cracking［J］. Journal of Applied Polymer Science， 1969， 13（8）： 1 657⁃1 672.
15	JANSSEN K， GIJSMAN P， TUMMERS D. Mechanistic Aspects of the Stabilization of Polyamides by Combinations of Metal and Halogen Salts［J］. Polymer Degradation Stability， 1995， 49（1）： 127⁃133.
16	刘杰，周金龙，吴盾，等. 高温热氧老化对尼龙66结晶与蠕变性能的影响［J］. 高分子材料科学与工程， 2016， 32（1）： 94⁃99.
	LIU J， ZHOU J L， WU D， et al. Effect of High⁃temperature Thermal Oxidative Aging on the Crystallization and Creep Properties of Nylon⁃66［J］. Polymer Materials Scien⁃ce & Engineering， 2016， 32（1）： 94⁃99.
17	CERRUTI P， CARFAGNA C. Thermal⁃oxidative Degradation of Polyamide 6，6 Containing Metal Salts［J］. Polymer Degradation Stability， 2010， 95（12）： 2 405⁃2 412.
18	曲日华，王立岩，关冲，等. 碳纤维增强尼龙66复合材料的热性能［J］. 塑料， 2020， 49（6）： 45⁃49.
	QU R H， WANG L Y， GUAN C， et al. Carbon Fiber Reinforced Nylon 66 Thermal Properties of Composite［J］. Plastics， 2020， 49（6）： 45⁃49.
19	王大中. 玻纤增强尼龙体系体积拉伸流变共混制备及其结构性能研究［D］. 广州：华南理工大学， 2018.
20	王城. 金属配位交联高性能聚合物的制备及性能研究［D］. 绵阳：西南科技大学， 2018.
21	梁惠霞，张东红，张云霄. 汽车用增韧尼龙6的热氧老化研究［J］. 工程塑料应用， 2009， 37（9）： 71⁃74.
	LIANG H X， ZHANG D H， ZHANG Y X. Study on Thermal Oxidative Aging of Toughening Polyamide and Applied to Automobile［J］. Engineering Plastics Application， 2009， 37（9）： 71⁃74.
22	高立花，叶林. 尼龙6湿热老化寿命预测［J］. 高分子材料科学与工程， 2015， 31（5）： 111⁃114.
	GAO L H， YE L. Service Life Prediction of Nylon 6 Under Hydrothermal Ageing［J］. Polymer Materials Science & Engineering， 2015， 31（5）： 111⁃114.
23	FOCKE W W， WESTHUIZEN I. Oxidation Induction Time and Oxidation Onset Temperature of Polyethylene in Air［J］. Journal of Thermal Analysis and Calorimetry， 2010， 99（1）： 285⁃293.
24	汪灵骥，尹波，杨鸣波，等. 氧化石墨烯对聚酰胺6热氧老化性能的影响［J］. 塑料工业， 2018， 46（4）： 59⁃62.
	WANG L J， YIN B， YANG M B， et al. The Influence of Graphene Oxide to Thermal Oxidative Aging Performance of Polyamide 6［J］. China Plastics Industry， 2018， 46（4）： 59⁃62.
25	黄亚江，叶林，廖霞，等. 复杂条件下高分子材料老化规律、寿命预测与防治研究新进展［J］. 高分子通报， 2017（10）： 52⁃63.
	HUANG Y J， YE L， LIAO X， et al. The Degradation Behavior， Service Lifetime Prediction and Stabilization Strategy of Polymeric Materials under Complex Condition［J］. Polymer Bulletin， 2017（10）： 52⁃63.
26	杨长龙，郑薇，卞俭俭. 炭黑对过氧化物交联聚乙烯性能影响的研究［J］. 复合材料科学与工程， 2016（6）： 44⁃47.
	YANG C L， ZHENG W， BIAN J J. The Effects of Carbon Black on The Property of Peroxide Crosslinked Polyethylene ［J］. Composites Science and Engineering， 2016（6）： 44⁃47.
27	KHALAKHAN I， VOROKHTA M， XIE X X， et al. On the Interpretation of X⁃ray Photoelectron Spectra of Pt⁃Cu Bimetallic Alloys［J］. Journal of Electron Spectroscopy and Related Phenomena， 2021， 246： 147027.

[1]	魏思淼, 邵路山, 许准, 刘艳婷, 赵思衡, 许博. 次磷酸盐⁃环四硅氧烷双基化合物复配二乙基次磷酸铝对PA6的阻燃性能研究[J]. 中国塑料, 2022, 36(7): 129-135.
[2]	冯冰涛, 王晓珂, 张信, 孙国华, 汪殿龙, 侯连龙, 马劲松. 连续碳纤维增强热塑性复合材料制备与应用研究进展[J]. 中国塑料, 2022, 36(7): 165-173.
[3]	陈胜, 梁颖超, 吴方娟, 方辉, 范新凤, 陈晖, 王永刚. 聚酰胺6/双向经编玻璃纤维复合材料的制备及其界面改性研究[J]. 中国塑料, 2022, 36(5): 24-28.
[4]	何和智, 徐力, 杨以科. 预应力对PC/CF层合板力学性能的影响[J]. 中国塑料, 2022, 36(4): 1-5.
[5]	许荣霞, 魏刚, 魏莉岚, 吴洁萃, 蒋雨江. Nano⁃SiO₂及PA6复合改性PE⁃UHMW的摩擦磨损性能研究[J]. 中国塑料, 2022, 36(4): 47-52.
[6]	张九夫, 罗开强, 徐军, 郭宝华. 长玻璃纤维增强PA66复合材料的综合性能及其影响因素研究[J]. 中国塑料, 2022, 36(3): 1-8.
[7]	于志省, 李应成, 王洪学, 庞馨蕾, 王宇遥. PA6/PC基激光直接成型材料研究及其立体结构制件制备[J]. 中国塑料, 2022, 36(2): 8-12.
[8]	杨正, 王振华, 鲁世科, 柳妍, 房晓敏, 李建通, 刘保英, 丁涛. 硼酸锌协效二乙基次膦酸铝阻燃PA6[J]. 中国塑料, 2022, 36(1): 120-127.
[9]	方梅, 谈昆伦, 谈源, 许经纬, 黄明, 张娜. 热处理对EP/CF及EP/CF/GF复合材料力学性能的影响[J]. 中国塑料, 2021, 35(9): 21-26.
[10]	雷振凯, 张熙, 龚洁, 卡米尔·帕拉提null. 单翼迷宫式滴灌带抗热氧老化性能的影响研究[J]. 中国塑料, 2021, 35(9): 40-45.
[11]	司晓闯, 袁端鹏, 李凯, 郝留成, 陈蕊, 张娜娜. 玻璃纤维增强PA66复合材料作为高压开关设备绝缘件材料的可行性分析[J]. 中国塑料, 2021, 35(9): 75-80.
[12]	陆伟鑫, 陆冲, 王斌, 胡晶, 吴菁菁, 周秦鹏. 环氧改性剂对PA6/EVOH共混物性能的影响[J]. 中国塑料, 2021, 35(9): 8-14.
[13]	鉴冉冉, 杨卫民, MOHINI Sain. 扭转挤出技术制备再生碳纤维增强聚苯乙烯化学发泡复合材料[J]. 中国塑料, 2021, 35(8): 88-93.
[14]	矫佳利, 杨卫民, 高晓东, 宋立健, 丁玉梅, 程礼盛. 回收聚乙烯模板法制备碳纤维的机理分析[J]. 中国塑料, 2021, 35(8): 94-99.
[15]	吕强. 无卤阻燃永久抗静电玻璃纤维增强聚酰胺6材料的研制[J]. 中国塑料, 2021, 35(7): 58-62.

聚酰胺6/短切碳纤维/铜盐复合材料抗热氧老化机理的研究

Study on Anti⁃thermal Oxidative Aging Mechanism of Polyamide 6/Short⁃cut Carbon Fiber/Copper Salt Composites

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 7

参考文献 27

相关文章 15

编辑推荐

Metrics

本文评价
