吐温⁃80对PB⁃g⁃PSG乳液改性水泥砂浆性能的影响及作用机理

doi:10.19491/j.issn.1001-9278.2021.07.007

中国塑料 ›› 2021, Vol. 35 ›› Issue (7): 43-48.DOI: 10.19491/j.issn.1001-9278.2021.07.007

吐温⁃80对PB⁃g⁃PSG乳液改性水泥砂浆性能的影响及作用机理

王国安, 赵文杰()

长春工业大学化学工程学院，长春 130012

收稿日期:2020-10-22 出版日期:2021-07-26 发布日期:2021-07-21
基金资助:
吉林省教育厅科学技术研究项目(JJKH2021731KJ)

Influence of Twain⁃80 on Property of PB⁃g⁃PSG Emulsion⁃modified Cement Mortar and Its Mechanisms

WANG Guoan, ZHAO Wenjie()

Institute of Chemical Engineering，Changchun University of Technology，Changchun 130012，China

Received:2020-10-22 Online:2021-07-26 Published:2021-07-21
Contact: ZHAO Wenjie E-mail:zhaowenjie@ccut.edu.cn

摘要/Abstract

摘要：

以聚丁二烯（PB）接枝苯乙烯（St）和甲基丙烯酸环氧丙酯（GMA）为主要原料制备了水泥砂浆改性剂PB?g?PSG乳液，将吐温?80作为稳定剂加入至PB?g?PSG乳液，再将乳液与水泥、标准砂混合制备了改性水泥砂浆；通过扫描电子显微镜（SEM）、水泥胶砂流动度测定仪和激光粒度分析仪等仪器观察了改性水泥砂浆的微观形貌，并研究了吐温?80及PB?g?PSG乳液含量对改性水泥砂浆流动性、力学性能、保水率以及吸水性的影响，同时探讨了吐温?80对PB?g?PSG乳液的作用机理。结果表明，改性水泥砂浆的保水效果优异，保水率的最大值为99.3 %；改性水泥砂浆的吸水质量随吐温?80含量的增加先降后增；改性水泥砂浆的流动性增强，其抗压强度随PB?g?PSG乳液含量的增加而逐渐降低，且小于未改性的水泥砂浆，其抗折强度随PB?g?PSG乳液含量的增加先增后降，且基本高于未改性的水泥砂浆，当PB?g?PSG乳液含量为10 %（质量分数，下同）时，抗折强度最高，为9.52 MPa；PB?g?PSG乳液对水泥水化物具有黏合及桥接作用，二者能够形成互穿网络结构；吐温?80分子结构中的亲水基团能够将水吸附在PB?g?PSG乳液粒子的表面并形成一层很厚的水化层，使乳胶粒子之间被隔离而避免了凝聚的发生。

关键词: 吐温?80, 聚丁二烯, 苯乙烯, 接枝, 甲基丙烯酸环氧丙酯, 改性, 水泥砂浆

Abstract:

A cement mortar modifier， PB?g?PSG emulsion， was prepared with polybutadiene grafted styrene and glycidyl methacrylate as main raw materials and Tween?80 as a stabilizer， and cement mortar was modified by mixing cement and standard sand with PB?g?PSG emulsion and Tween?80. The micromorphology of the modified cement mortar was observed， and the effect of contents of Tween?80 and PB?g?PSG emulsion on the fluidity， mechanical properties， water retention rate and water absorption of the modified cement mortar were studied using scanning electron microscope， cement mortar fluidity tester and laser particle size analyzer. Meanwhile， the effect mechanism of Tween?80 for PB?g?PSG emulsion was analyzed. The results indicated that the modified cement mortar exhibited an excellent water retention with a maximum water retention rate of 99.3 %. The water absorption quality of modified cement mortar decreases at first and then increases with an increase in the Tween?80 content. The compressive strength of the modified cement mortar decreased gradually with an increase in the content of PB?g?PSG emulsion and was less than that of the unmodified cement mortar. The flexural strength of the modified cement mortar increased at first and then tended to decrease， which was essentially higher than that of the unmodified cement mortar. The modified cement mortar achieved the highest flexural strength of 9.52 MPa at a content of PB?g?PSG emulsion of 10 wt%. The PB?g?PSG emulsion can generate an adhesion and bridging effect on cement hydrate， and an interpenetrating network structure can be formed between them. The hydrophilic group in the Tween?80 molecules can adsorb water on the surface of PB?g?PSG emulsion particles and form a thick layer of hydration. In this case， the latex particles can be isolated from each other， avoiding the occurrence of condensation.

Key words: Twain?80, polybutadiene, styrene, grafting, epoxy propyl methacrylate, modification, cement mortar

中图分类号:

TQ325.2

王国安, 赵文杰. 吐温⁃80对PB⁃g⁃PSG乳液改性水泥砂浆性能的影响及作用机理[J]. 中国塑料, 2021, 35(7): 43-48.

WANG Guoan, ZHAO Wenjie. Influence of Twain⁃80 on Property of PB⁃g⁃PSG Emulsion⁃modified Cement Mortar and Its Mechanisms[J]. China Plastics, 2021, 35(7): 43-48.

图/表 9

样品名称	水/ g	水泥/ g	标准砂/ g	PB?g?PSG 乳液固体质量/g	吐温?80/g
纯水泥砂浆	180	450	1 350	0	0
2^#?5	180	450	1 350	22.5	0.45
2^#?10	180	450	1 350	45	0.9
2^#?15	180	450	1 350	67.5	1.35
2^#?20	180	450	1 350	90	1.8
4^#?5	180	450	1 350	22.5	0.45
4^#?10	180	450	1 350	45	0.9
4^#?15	180	450	1 350	67.5	1.35
4^#?20	180	450	1 350	90	1.8
6^#?5	180	450	1 350	22.5	0.45
6^#?10	180	450	1 350	45	0.9
6^#?15	180	450	1 350	67.5	1.35
6^#?20	180	450	1 350	90	1.8

表1 改性水泥砂浆配方表

Tab.1 Formula of modified cement mortar

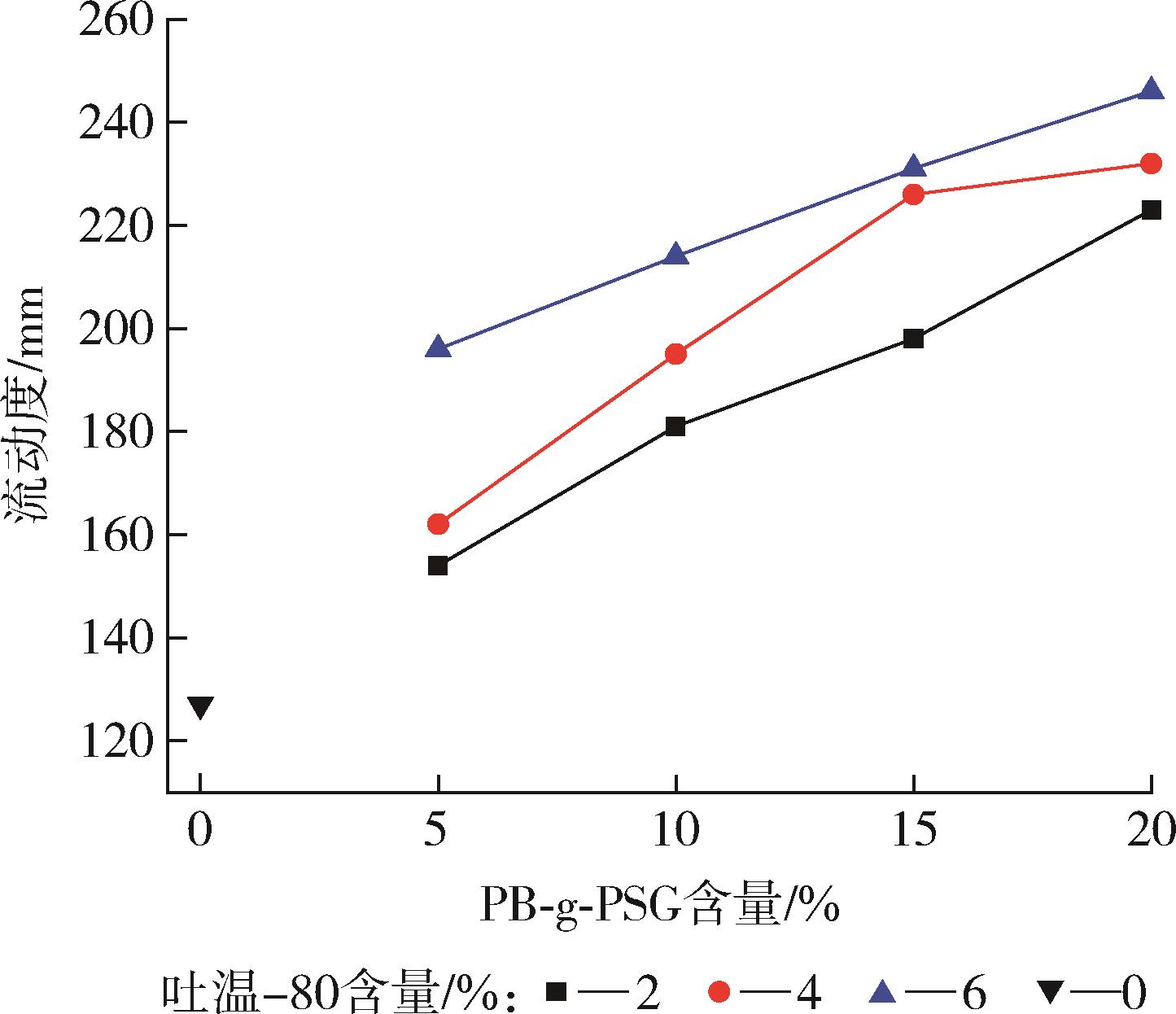

图1 改性水泥砂浆的流动度

Fig.1 Fluidity of modified cement mortar

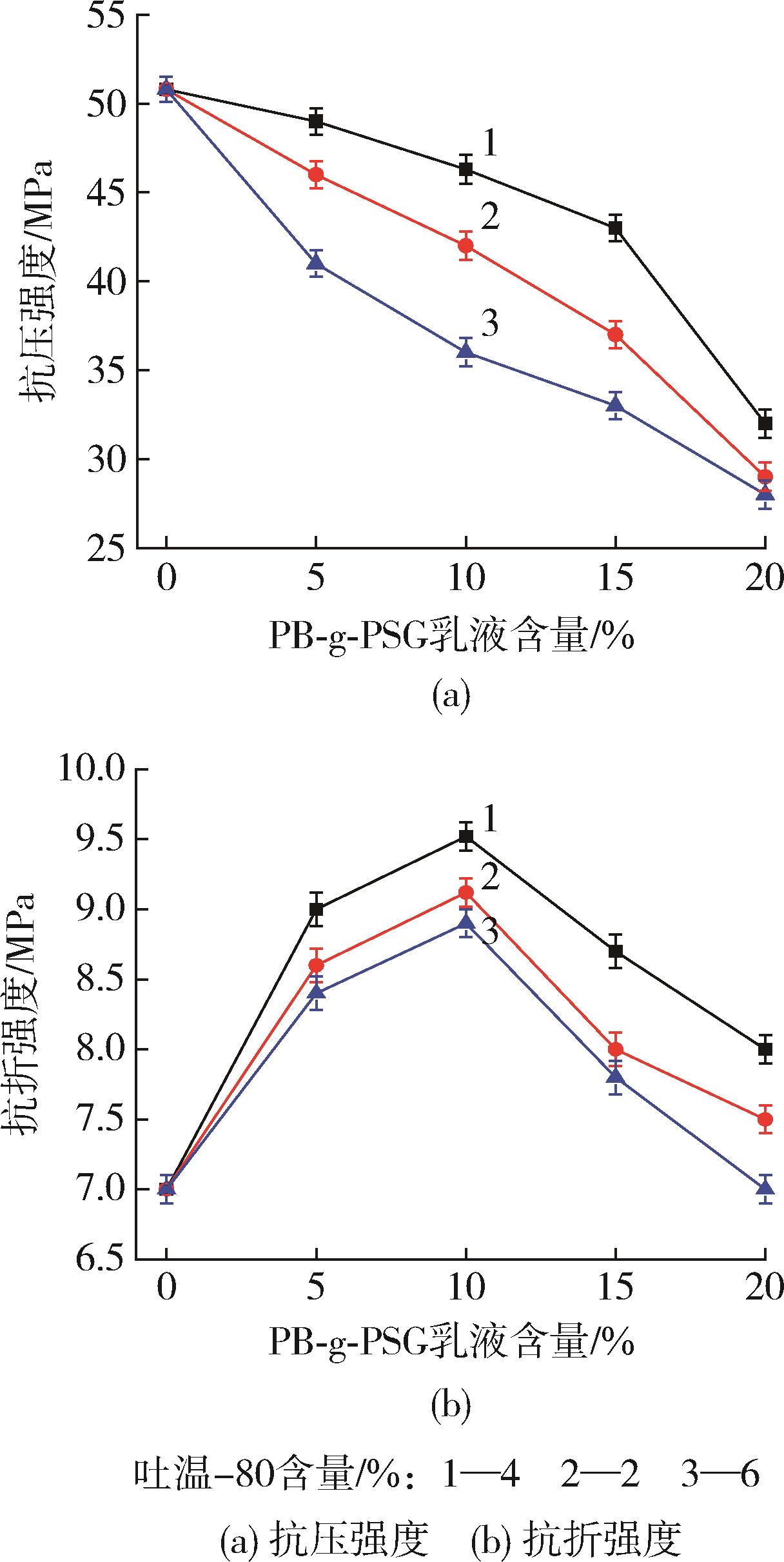

图2 改性水泥砂浆的力学性能

Fig.2 Mechanical properties of modified cement mortars

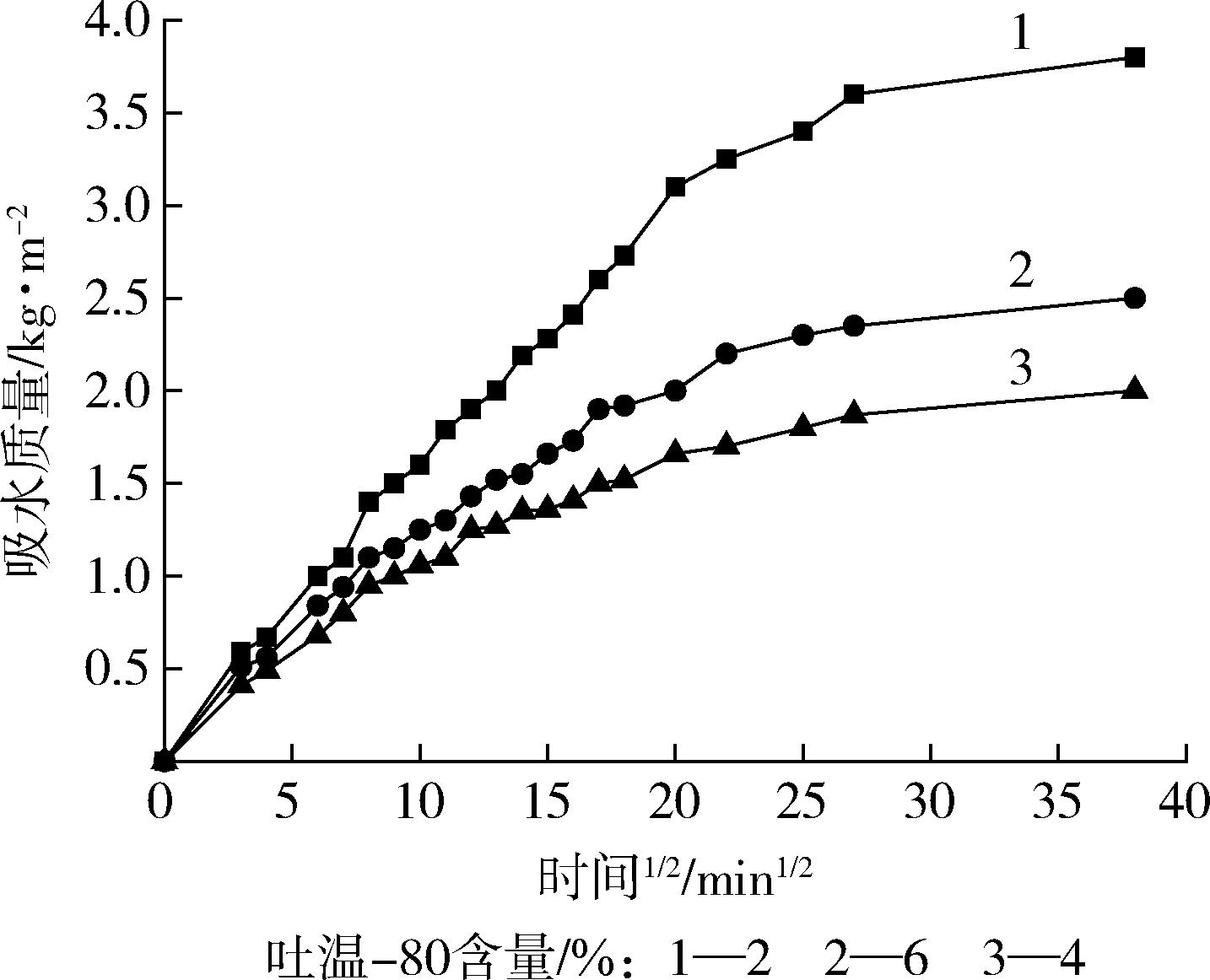

图3 改性水泥砂浆的吸水质量随时间的变化

Fig.3 Change of water absorption quality of modified cement mortar with time

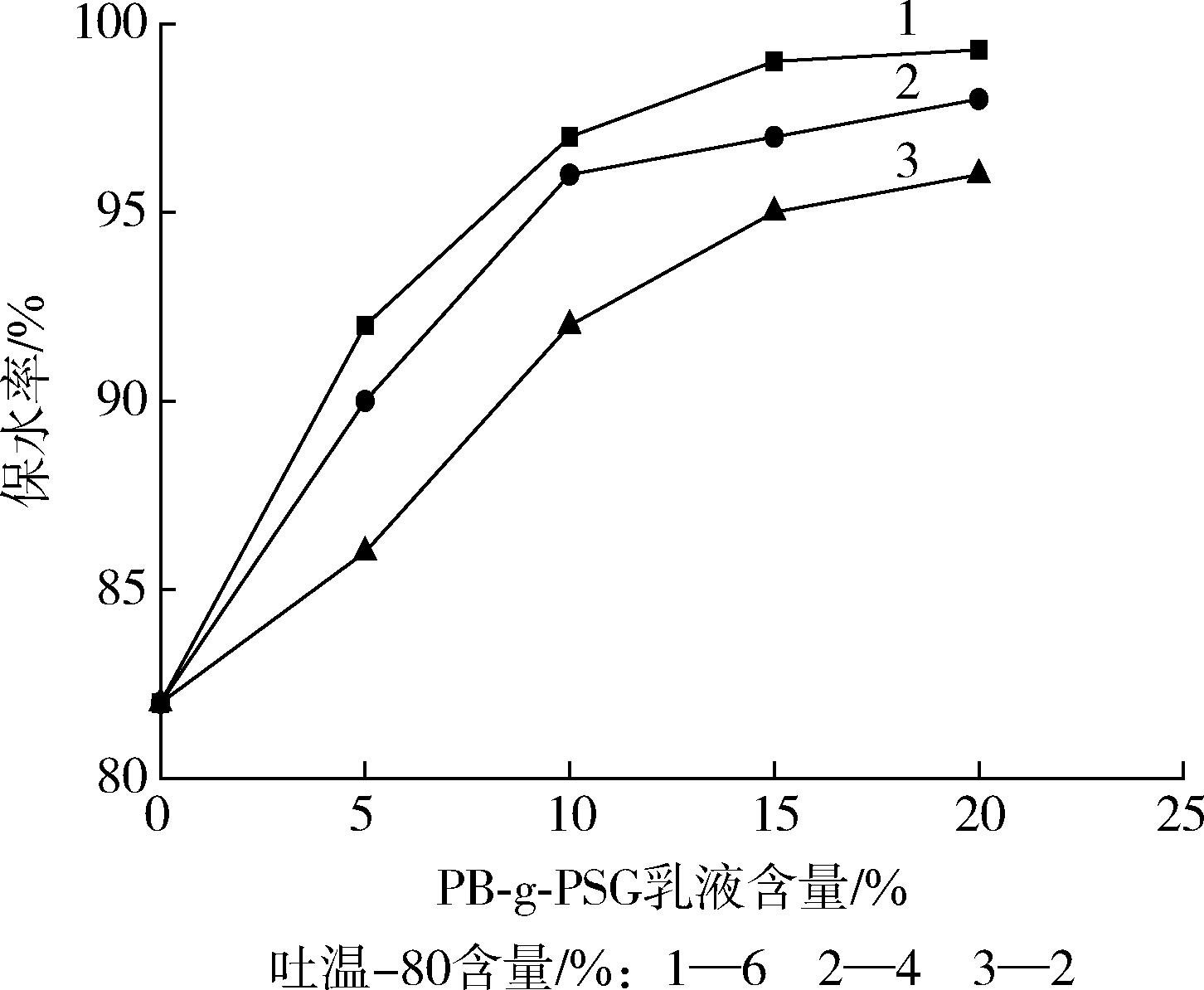

图4 改性水泥砂浆的保水率

Fig.4 Water retention rate of modified cement mortars

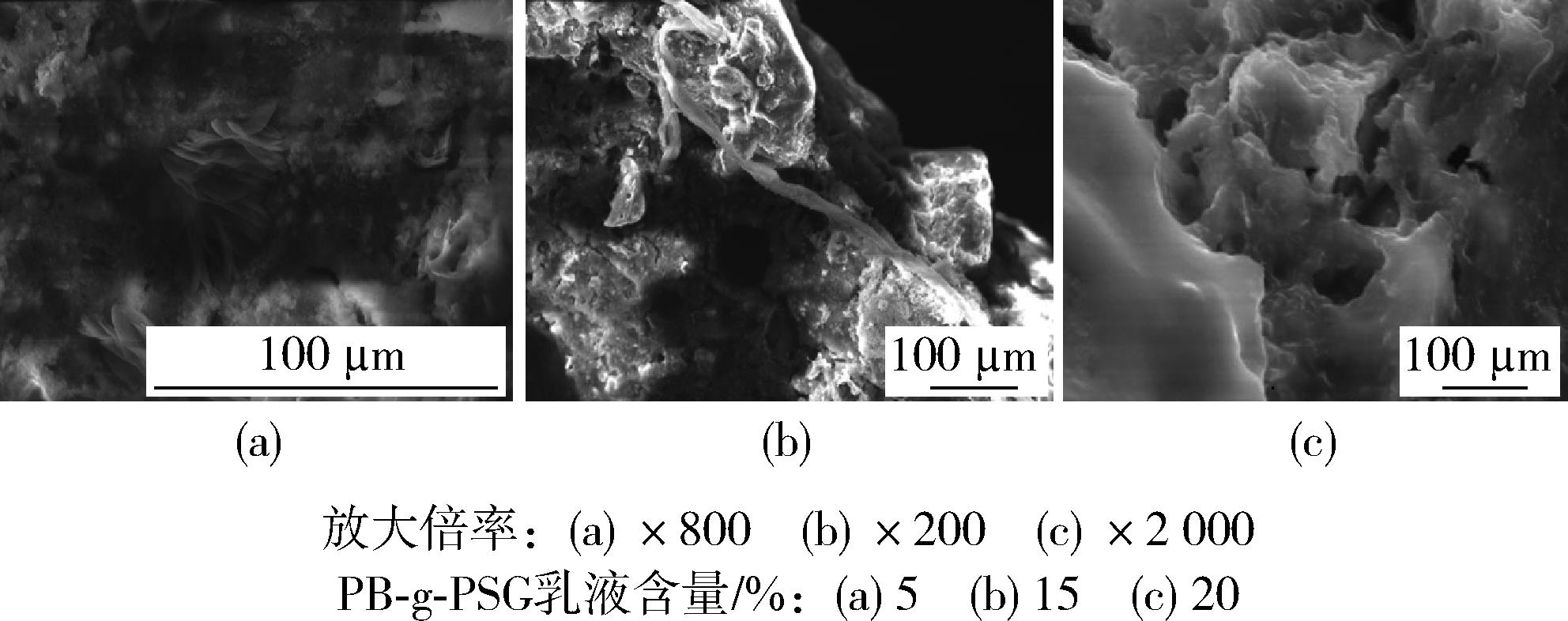

图5 改性水泥砂浆的SEM照片

Fig.5 SEM images of modified cement mortars

PB?g?PSG乳液含量/%	MgSO₄浓度/ mg·L^-1	电位/mV
0	0.25	-34.36
	0.33	-33.74
	0.40	-28.38
	0.50	-23.83
	0.67	-21.46
0.1	5.0	-12.82
	6.7	-10.75
	10.0	-8.63
	20.0	-5.47
	40.0	-2.68

表2 PB?g?PSG乳液的Zeta电位

Table 2 Zeta potential of PB?g?PSG latex

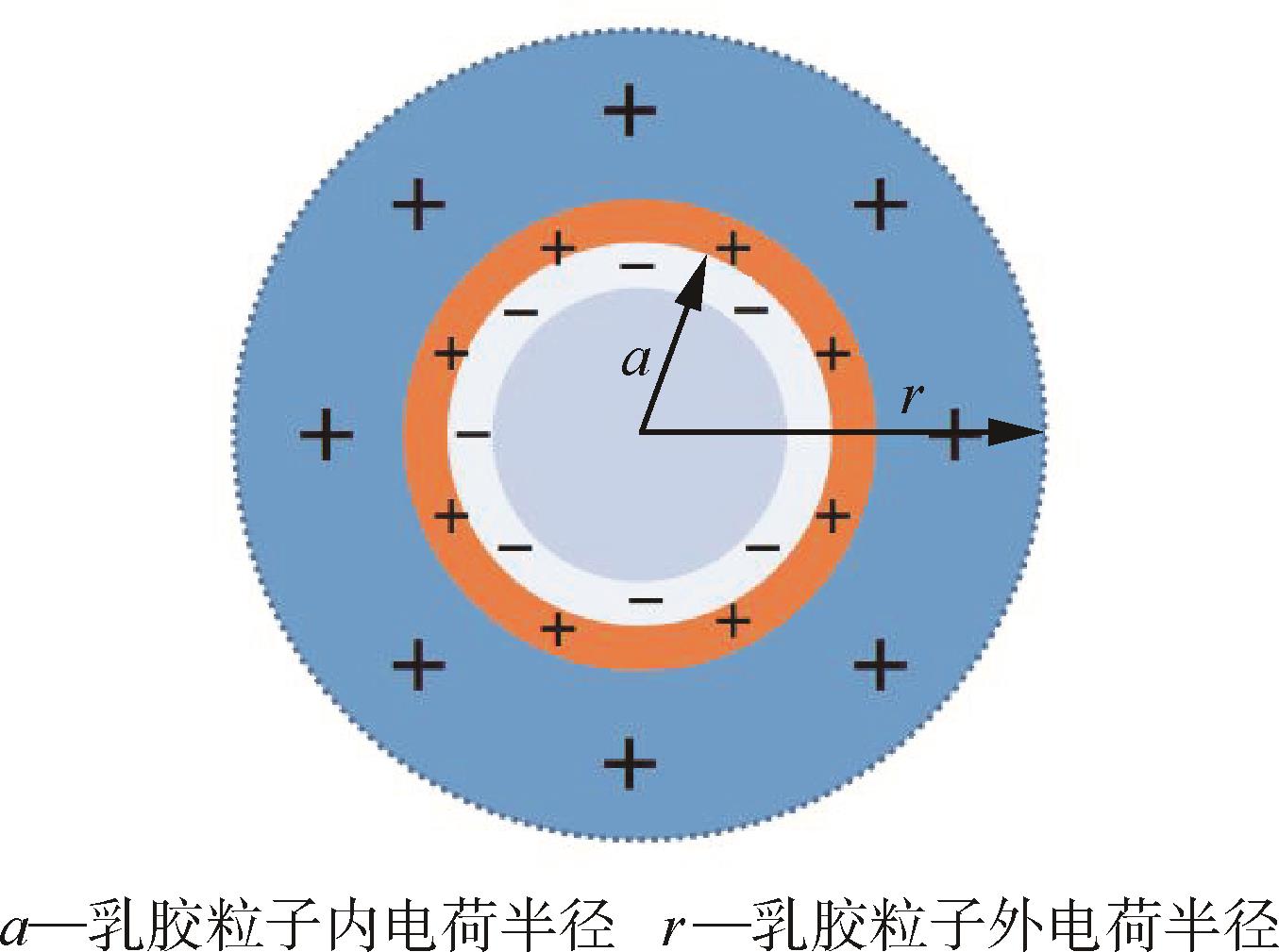

图6 带负电荷乳胶粒子的双电荷示意图

Fig.6 Double charge schematic diagram mechanism

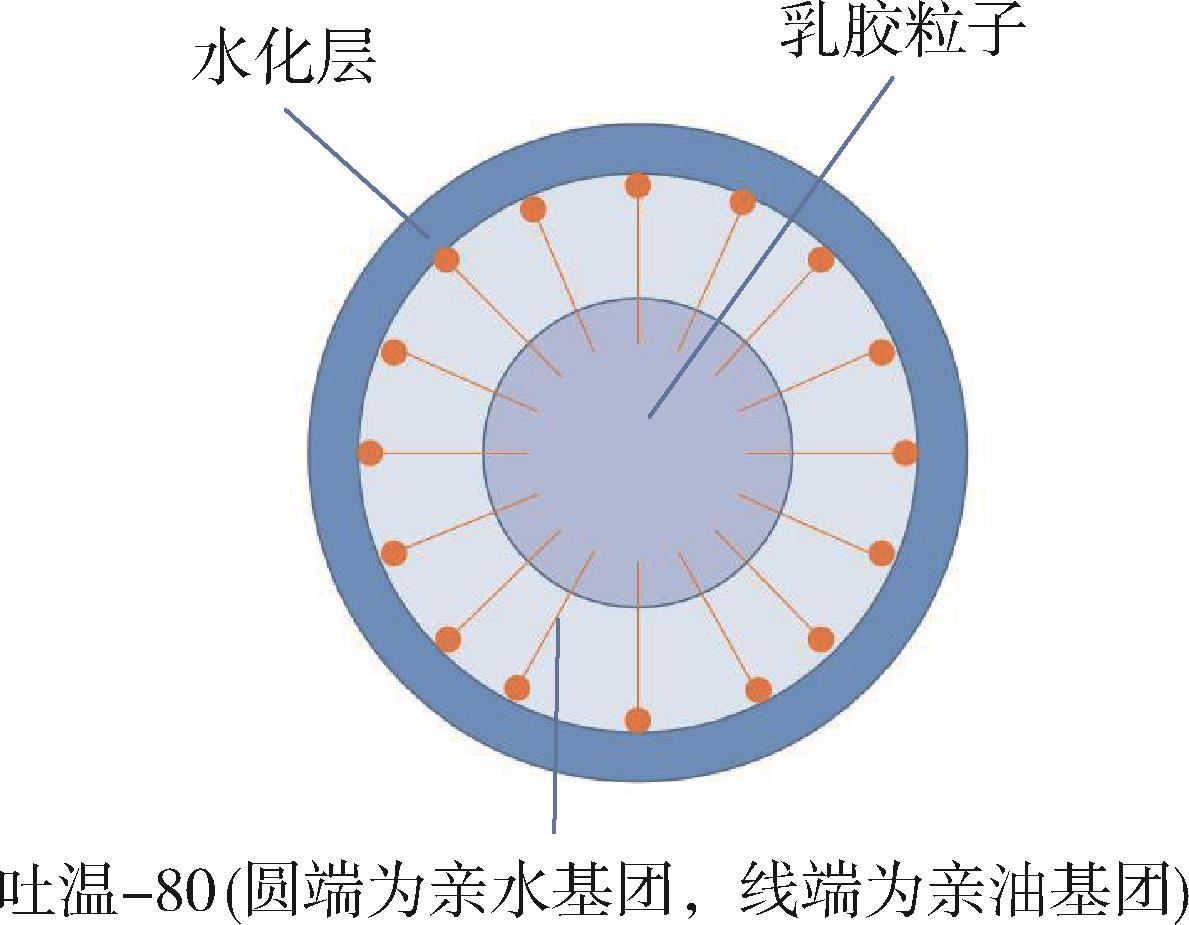

图7 吐温?80稳定机理的结构示意图

Fig.7 Structure schematic diagram of Twain?80

参考文献 9

1	衡艳阳，赵文杰.苯丙乳液改性水泥基材料性能及机理研究进展［J］.硅酸盐通报， 2014， 33（6）：1 431⁃1 438.
	HENG Y Y， ZHAO W J.Research Progress on the Properties and Mechanism of SAEE Modified Cement based Materials［J］.Bulletin of the Chinese Ceramic Society，2014，33（6）：1 431⁃1 438.
2	王茹，王培铭.苯丙乳液水泥砂浆横向变形与压折比及其关系［J］.建筑材料学报，2008， 11（4）：464⁃468.
	WANG R， WANG P M. Transverse Deformation and Ratio of Compressive Strength to Flexural Strength of SAE Latex⁃Modified Mortar and Their Relationship［J］.Journal of Building Materials，2008，11（4）：464⁃468.
3	王茹.聚合物乳液改性水泥砂浆性能及机理研究［D］.上海：同济大学，2005.
4	OHAMA Y.Recent Progress in Concrete–Polymer Composites［J］.Advanced Cement Based Materials，1997，5（1）：31⁃40.
5	OHAMA Y.Polymer⁃based Admixture［J］.Cement and Concrete Composites，1998，20（2/3）：189–212.
6	王硕，赵彦芝，赵文杰.吐温⁃20对PB⁃g⁃PS胶乳改性水泥砂浆的性能影响［J］.硅酸盐通报，2015，34（3）：829⁃834.
	WANG S， ZHAO Y Z， ZHAO W J.Effect of Twain⁃20 on Performance of PB⁃g⁃PS Latex Modified Cement Mortar［J］.Bulletin of the Chinese Ceramic Society，2015，34（3）：829⁃834.
7	赵文杰，张会轩，张宝砚.PB⁃g⁃PS乳液改性水泥砂浆的性能［J］.建筑材料学报2009，12（6）：656⁃670.
	ZHAO W J，ZHANG H X，ZHANG B Y.Properties of PB⁃g⁃PS Latex⁃Modified Cement Mortars［J］.Journal of Building Materials，2009，12（6）：656⁃670.
8	赵文杰，张会轩，张宝砚.PB⁃g⁃PSG乳胶改性水泥砂浆性能［J］.建筑材料学报，2010，13（4）：497⁃500.
	ZHAO W J，ZHANG H X，ZHANG B Y.Properties of PB⁃g⁃PSG Latex⁃Modified Cement Mortars［J］.Journal of Building Materials，2010，13（4）：497⁃500.
9	SAKAI E， SUGTA J.Composite Mechanism of Polymer Modified Cement［J］.Cement and Concrete Research，1995，25（1）：127⁃135.

[1]	林文, 赵晶晶, 苏婷婷, 王战勇. 聚苯乙烯生物降解研究进展[J]. 中国塑料, 2022, 36(7): 143-149.
[2]	冯凯, 李永青, 马秀清, 韩颖. 聚甲醛增韧改性的研究进展及应用[J]. 中国塑料, 2022, 36(7): 157-164.
[3]	陈轲, 刘鸣飞, 赵彪, 潘凯. 有机硅改性高分子材料阻燃及耐烧蚀性能研究进展[J]. 中国塑料, 2022, 36(6): 149-154.
[4]	张文才, 郝晓刚, 李萍, 林浩, 裴强, 丰功吉, 付兆华, 于小芳. 聚乙烯接枝马来酸酐含量对废旧聚乙烯改性沥青性能的影响[J]. 中国塑料, 2022, 36(6): 24-31.
[5]	邓天翔, 许利娜, 李守海, 张燕, 姚娜, 贾普友, 丁海阳, 李梅. PVC接枝改性及交联改性方法研究进展[J]. 中国塑料, 2022, 36(5): 140-148.
[6]	王镕琛, 张恒, 孙焕惟, 段书霞, 秦子轩, 李晗, 朱斐超, 张一风. 医疗卫生用聚乳酸非织造材料的制备及其亲水改性研究进展[J]. 中国塑料, 2022, 36(5): 158-166.
[7]	杨木森, 钱立军, 王靖宇, 赵震, 王光禹, 辛晓华. 磷酸三苯酯和甲基八溴醚在阻燃聚苯乙烯中的协同行为研究[J]. 中国塑料, 2022, 36(5): 36-42.
[8]	赵新新, 金晓冬, 施妍, 孙诗兵, 吕锋, 田英良, 赵志永. 基于紫外⁃臭氧辐照的挤塑聚苯乙烯表面改性研究[J]. 中国塑料, 2022, 36(5): 8-13.
[9]	徐晓卉, 赵洁, 沈康俊, 刘曙. 聚苯乙烯杯中苯乙烯在豆制品、粥类食品和醇类模拟物中的迁移对比[J]. 中国塑料, 2022, 36(4): 128-134.
[10]	陈文静, 杨小龙, 韩顺涛, 韩颖, 马秀清. 聚丙烯腈材料改性方法及研究进展[J]. 中国塑料, 2022, 36(4): 158-165.
[11]	董露茜, 徐芳, 翁云宣. 聚乙醇酸改性及其应用研究进展[J]. 中国塑料, 2022, 36(4): 166-174.
[12]	刘光远, 翟前超, 王丰武, 汪义辉, 郑德宝, 陈祥迎, 张忠洁. 基于二元接枝单体制备PE⁃HD相容剂、粘接树脂及其性能研究[J]. 中国塑料, 2022, 36(4): 35-42.
[13]	李素圆, 刘会鹏, 龚舜, 黄国桃, 李玉才, 吴鑫, 邓建平, 潘凯. 热塑性聚酰胺弹性体改性EVA复合发泡材料的制备及性能表征[J]. 中国塑料, 2022, 36(4): 6-14.
[14]	郭意明, 董晓晨, 梁士通, 王森, 刘继纯. 石墨种类和粒径对高抗冲聚苯乙烯阻燃性能的影响及作用机制[J]. 中国塑料, 2022, 36(3): 26-32.
[15]	程曼芳, 白继峰, 王文清, 雷良才, 李海英, 韩向艳, 胡跃鑫. 基于超支化聚对氯甲基苯乙烯聚合离子液体共混体系的制备与表征[J]. 中国塑料, 2022, 36(3): 40-47.

吐温⁃80对PB⁃g⁃PSG乳液改性水泥砂浆性能的影响及作用机理

Influence of Twain⁃80 on Property of PB⁃g⁃PSG Emulsion⁃modified Cement Mortar and Its Mechanisms

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 9

参考文献 9

相关文章 15

编辑推荐

Metrics

本文评价
