羧基化磁性Fe3O4复合材料的制备及其对水体中Pb2+的吸附研究

doi:10.19491/j.issn.1001-9278.2021.10.007

中国塑料 ›› 2021, Vol. 35 ›› Issue (10): 37-44.DOI: 10.19491/j.issn.1001-9278.2021.10.007

羧基化磁性Fe₃O₄复合材料的制备及其对水体中Pb²⁺的吸附研究

李美兰¹^,²(), 豆小喻¹, 何娇¹, 龚伟¹^,²(), 解程程¹, 刘白玲²

^1.商洛学院陕西省尾矿资源综合利用重点实验室，陕西商洛 726000
^2.中国科学院成都有机化学研究所，成都 610041

收稿日期:2021-04-07 出版日期:2021-10-26 发布日期:2021-10-27
作者简介:李美兰（1988—），女，讲师，从事生态高分子材料研究，liecho2009@163.com
基金资助:
陕西省科技厅项目(2019JQ-907);国家级大学生创新创业训练计划项目(201911396025);陕西省科技厅项目(2019JQ-908);商洛学院自然科学基金项目(16SKY026)

Synthesis of Carboxylated Magnetic Fe₃O₄ Composites and Their Adsorption Behavior to Pb²⁺

LI Meilan¹^,²(), DOU Xiaoyu¹, HE Jiao¹, GONG Wei¹^,²(), XIE Chengcheng¹, LIU Bailing²

^1.Key Laboratory of Comprehensive Utilization of Tailings Resources in Shanxi Province，Shangluo University，Shangluo 726000，China
^2.Chengdu Institute of Organic Chemistry，Chinese Academy of Sciences，Chengdu 610041，China

Received:2021-04-07 Online:2021-10-26 Published:2021-10-27
Contact: GONG Wei E-mail:liecho2009@163.com;com@163.com

摘要/Abstract

摘要：

以采用共沉淀法制备的磁性Fe₃O₄为核，通过硅烷化及酰胺化反应，制备了羧基化磁性Fe₃O₄复合材料（Fe₃O₄?SiO₂?NH?COOH），通过红外光谱仪（FTIR）、扫描电子显微镜（SEM）、透射电子显微镜（TEM）、磁强度计（VSM）和X射线衍射仪（XRD）等对复合材料的结构进行了表征，并对不同作用条件下Fe₃O₄?SiO₂?NH?COOH吸附Pb²⁺的效果及Fe₃O₄?SiO₂?NH?COOH的重复使用效能进行了研究。结果表明，具有Fe₃O₄?SiO₂?NH?COOH结构的复合材料已被成功被制备，且该材料仍然能够实现快速磁性分离；Fe₃O₄?SiO₂?NH?COOH对Pb²⁺的静态吸附动力学数据更符合准二阶动力学，吸附时间为100 min、pH=4.5、Fe₃O₄?SiO₂?NH?COOH用量为1.0 g/L时，Fe₃O₄?SiO₂?NH?COOH对Pb²⁺的最大吸附容量为208.7 mg/g，且Langmuir方程更能描述该吸附等温过程；Fe₃O₄?SiO₂?NH?COOH对Pb²⁺的吸附是吸热过程；Fe₃O₄?SiO₂?NH?COOH对Pb²⁺的吸附量随时间延长先增加后趋于稳定，随pH值的增加先增加后减小；相比于一价阳离子，溶液中二价Ca²⁺、Mg²⁺的存在对吸附反应具有一定抑制作用；Fe₃O₄?SiO₂?NH?COOH吸附Pb²⁺后可洗脱再生，连续重复使用6次后对Pb²⁺的去除率仍大于50 %。

关键词: 羧基化, 吸附, 铅离子, 结构, 磁性, 复合材料

Abstract:

Fe₃O₄ magnetic particles were prepared by co?precipitation and then surface?treated through silanization and amidation reactions to obtain a carboxylated composite （Fe₃O₄?SiO₂?NH?COOH）. The structure of Fe₃O₄?SiO₂?NH?COOH， the effect of reaction condition on the Pb²⁺ adsorption of the Fe₃O₄?SiO₂?NH?COOH and its repetitive utilization efficiency was analyzed by FTIR， SEM， TEM， VSM and XRD. The results indicated that the Fe₃O₄?SiO₂?NH?COOH were successfully prepared with a desired structure and could be obtained through a rapid magnetic separation. Meanwhile， the static adsorption experiment showed that the adsorption kinetics belonged to the second order. The adsorption system reached an equilibrium with a maximum adsorbent capacity of 207.8 mg/g with a pH 4.5， a temperature of 55 ℃， a contact time of 100 min， and an Fe₃O₄?SiO₂?NH?COOH concentration of 1.0 g/L. The Langmuir equation is able to better describe the adsorption isotherm， indicating an endothermic process for the adsorption of Pb²⁺. The adsorption capacity of Fe₃O₄?SiO₂?NH?COOH toward Pb²⁺ showed an increase at first and then tended to stabilize with an increase in time. However， it increased at first and then decreased with an increase in pH. Compared to monovalent cations， the presence of divalent Ca²⁺ and Mg²⁺ in the solution could generate a certain inhibitory effect on the adsorption reaction. The Pb²⁺ removal rate was still above 50 % after regeneration of Fe₃O₄?SiO₂?NH?COOH for six times.

Key words: carboxylation, adsorption, lead ion, structure, magnetism, composite

中图分类号:

TQ317

李美兰, 豆小喻, 何娇, 龚伟, 解程程, 刘白玲. 羧基化磁性Fe₃O₄复合材料的制备及其对水体中Pb²⁺的吸附研究[J]. 中国塑料, 2021, 35(10): 37-44.

LI Meilan, DOU Xiaoyu, HE Jiao, GONG Wei, XIE Chengcheng, LIU Bailing. Synthesis of Carboxylated Magnetic Fe₃O₄ Composites and Their Adsorption Behavior to Pb²⁺[J]. China Plastics, 2021, 35(10): 37-44.

图/表 13

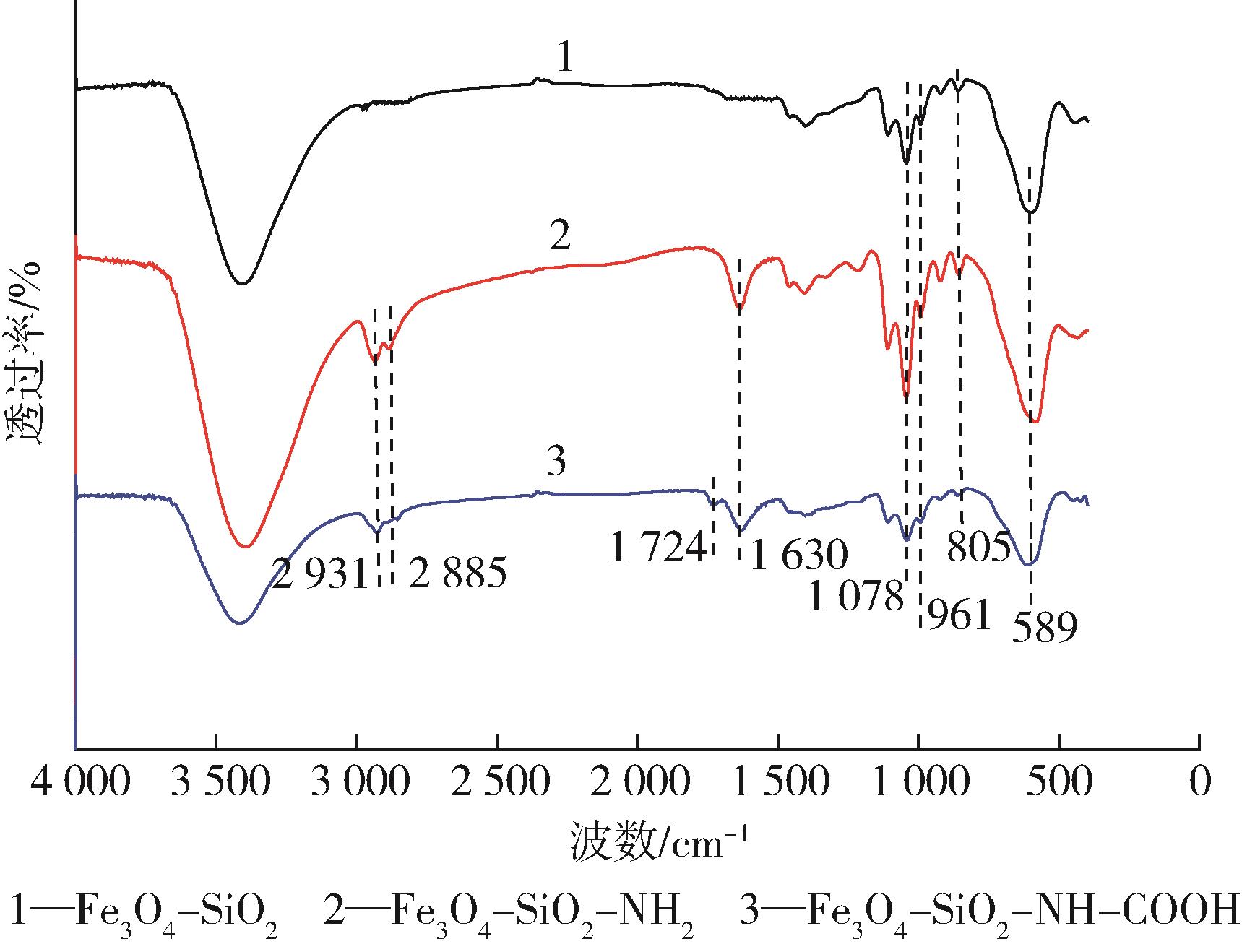

图1 Fe3O4?SiO2?NH?COOH的FTIR谱图

Fig.1 FTIR spectra of Fe3O4?SiO2?NH?COOH

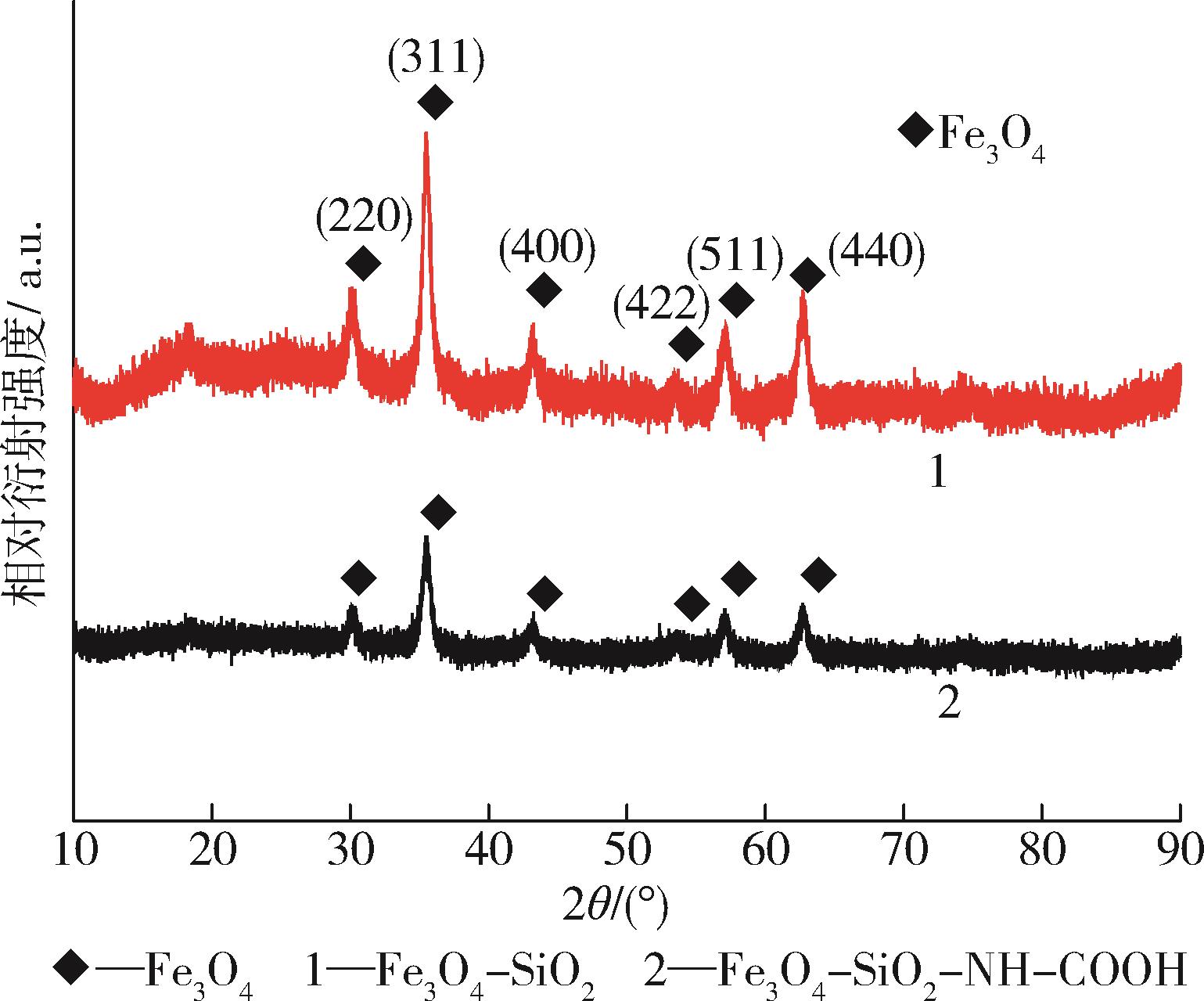

图2 Fe3O4?SiO2?NH?COOH的XRD谱图

Fig.2 XRD spectra of Fe3O4?SiO2?NH?COOH

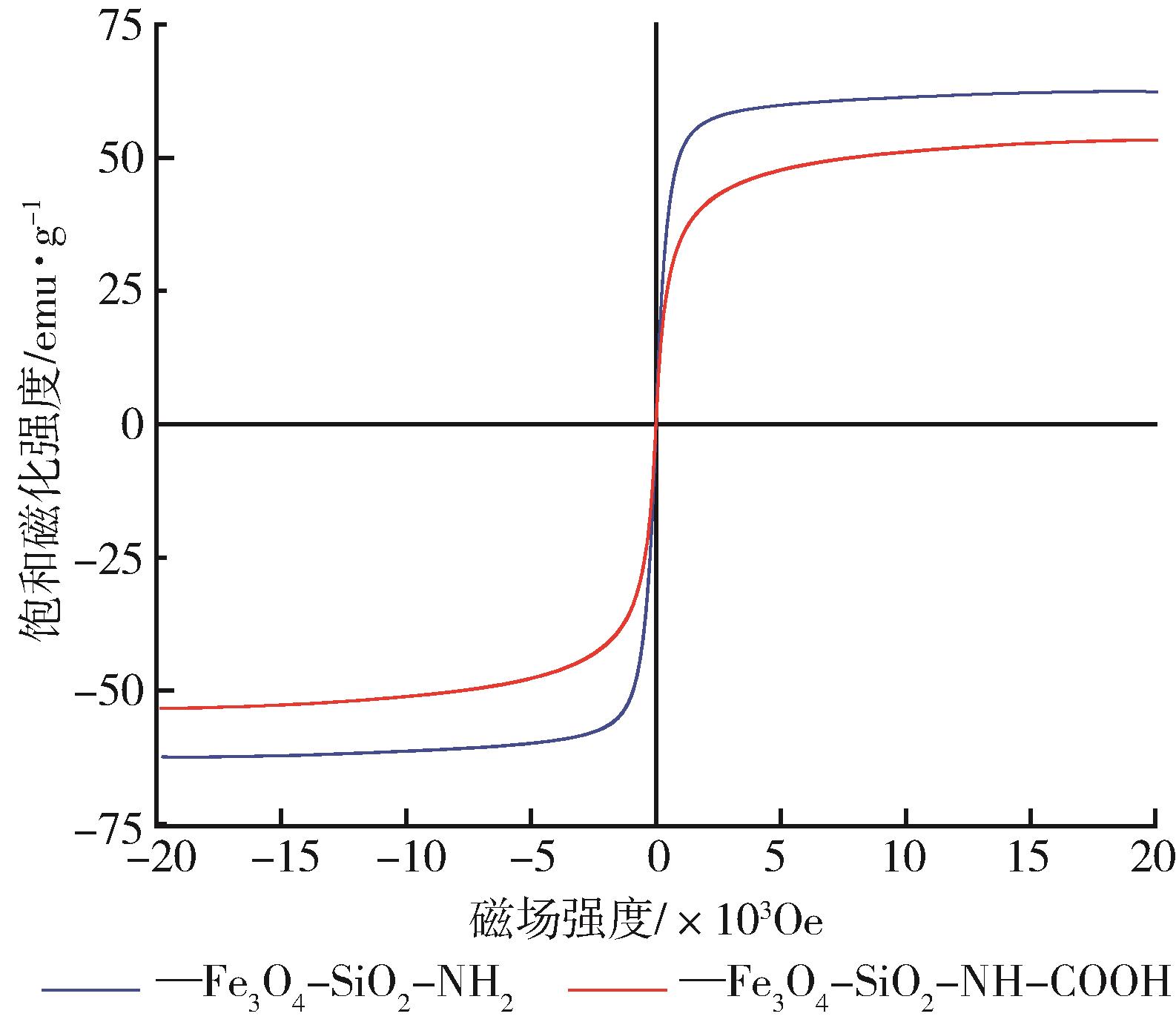

图3 Fe3O4?SiO2?NH?COOH的磁化曲线

Fig.3 Magnetization curves of Fe3O4?SiO2?NH?COOH

图4 Fe3O4?SiO2?NH?COOH的SEM和TEM照片

Fig.4 SEM and TEM image of Fe3O4?SiO2?NH?COOH

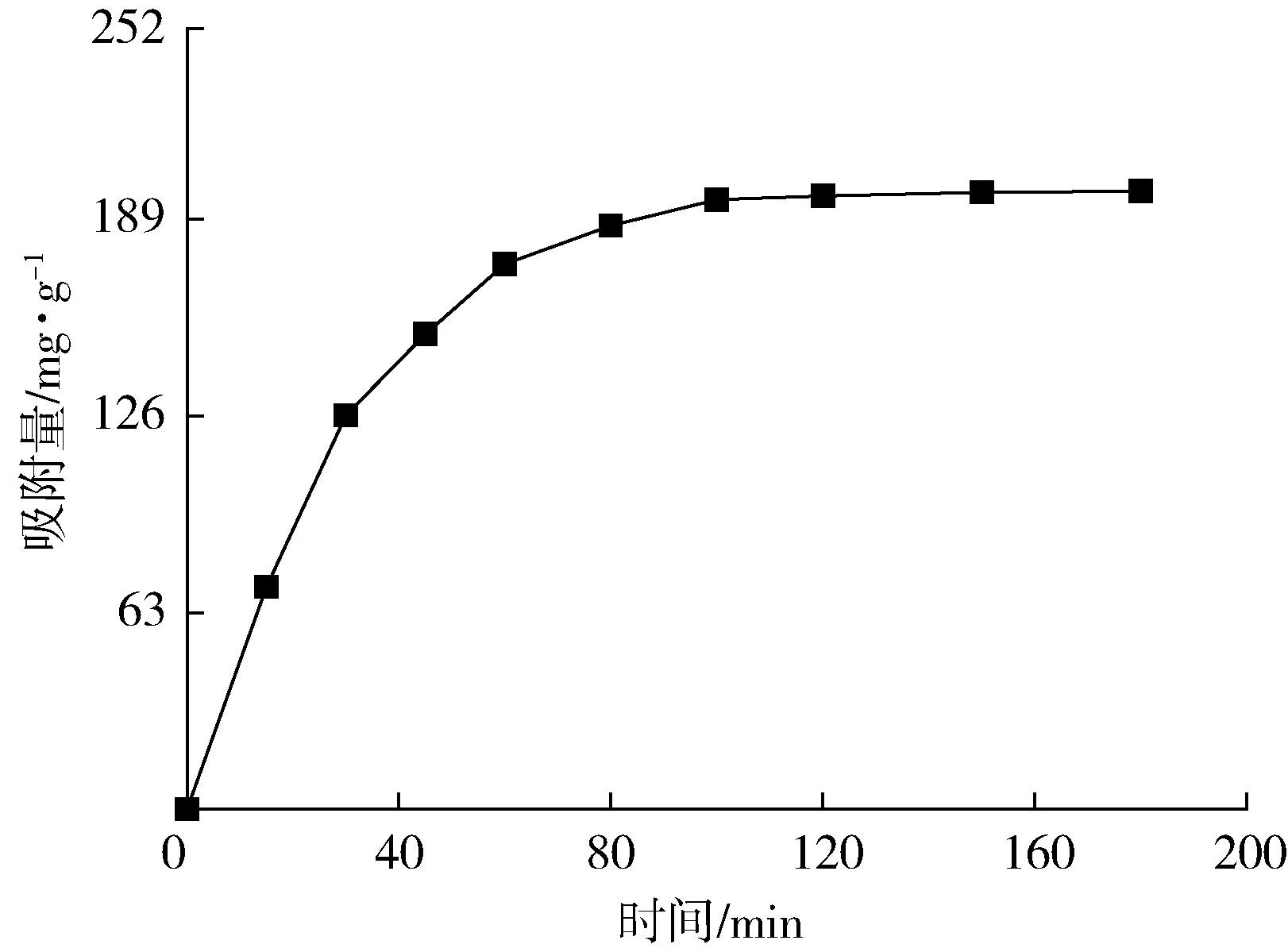

图5 吸附时间对吸附量的影响

Fig.5 Effect of adsorption time on adsorption capacity

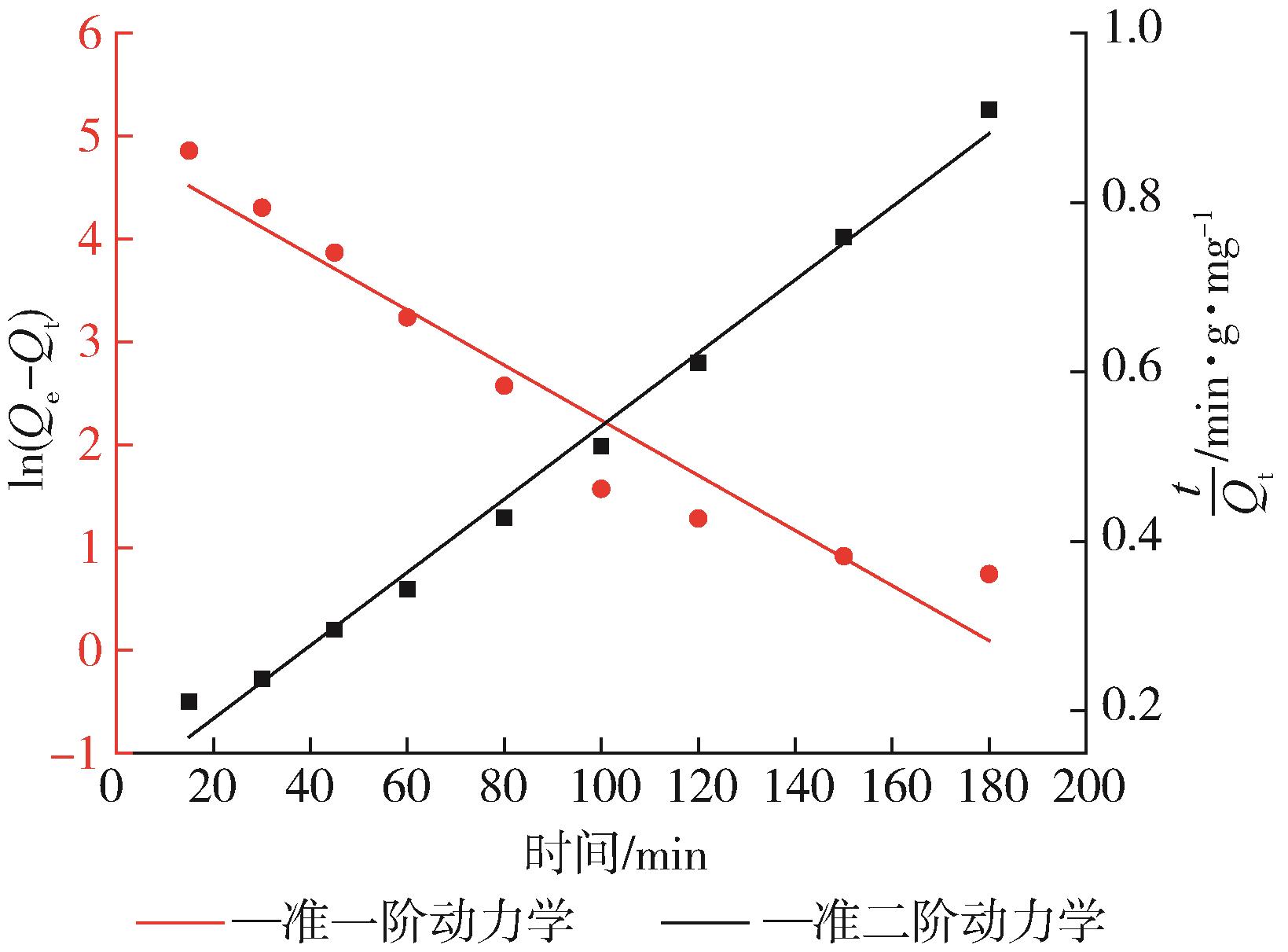

图6 Fe3O4?SiO2?NH?COOH吸附Pb2+的动力学方程拟合曲线

Fig.6 Kinetic fitting curves of adsorption data of Pb2+ onto Fe3O4?SiO2?NH?COOH composite

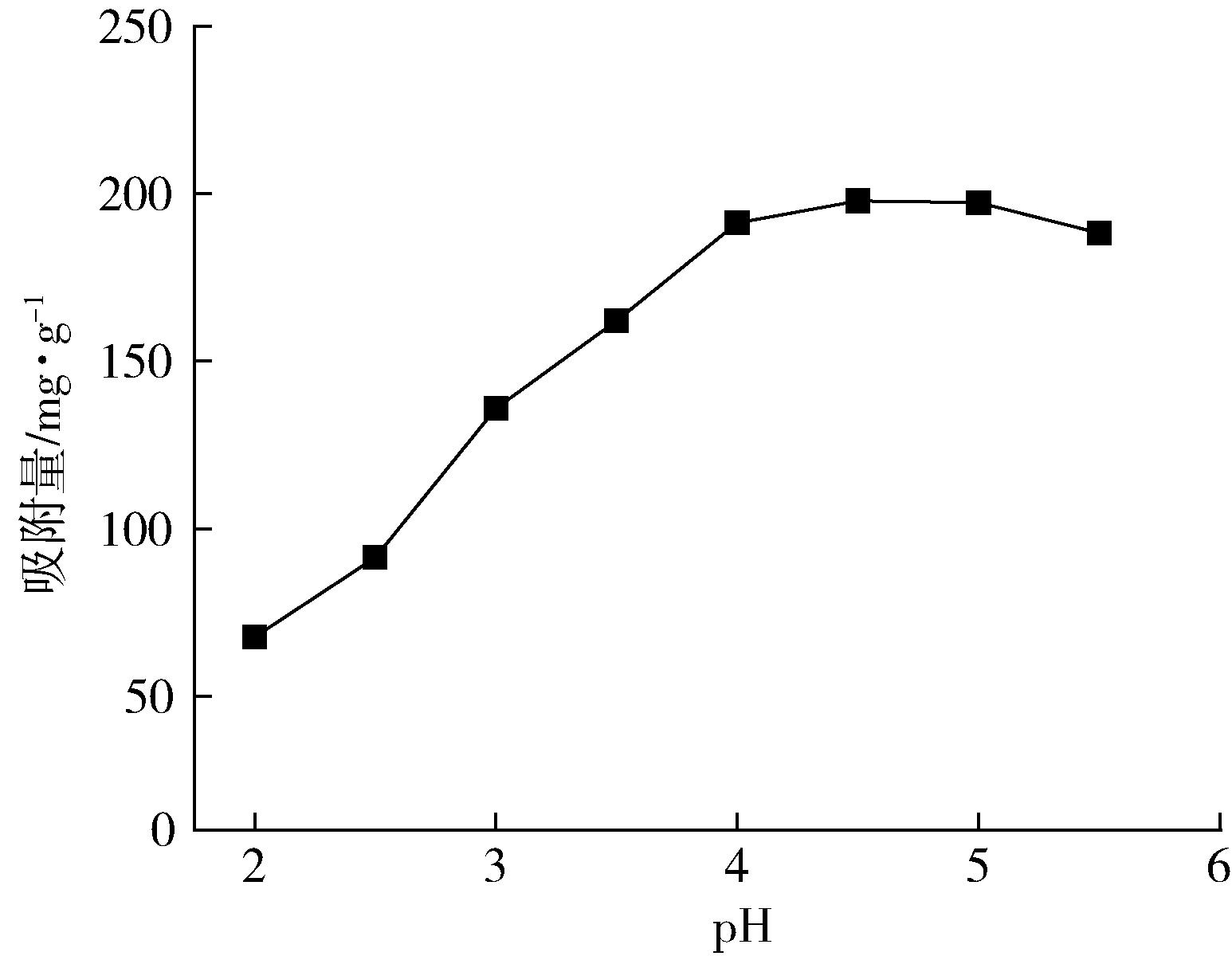

图7 pH值对吸附量的影响

Fig.7 Effect of pH on adsorption capacity

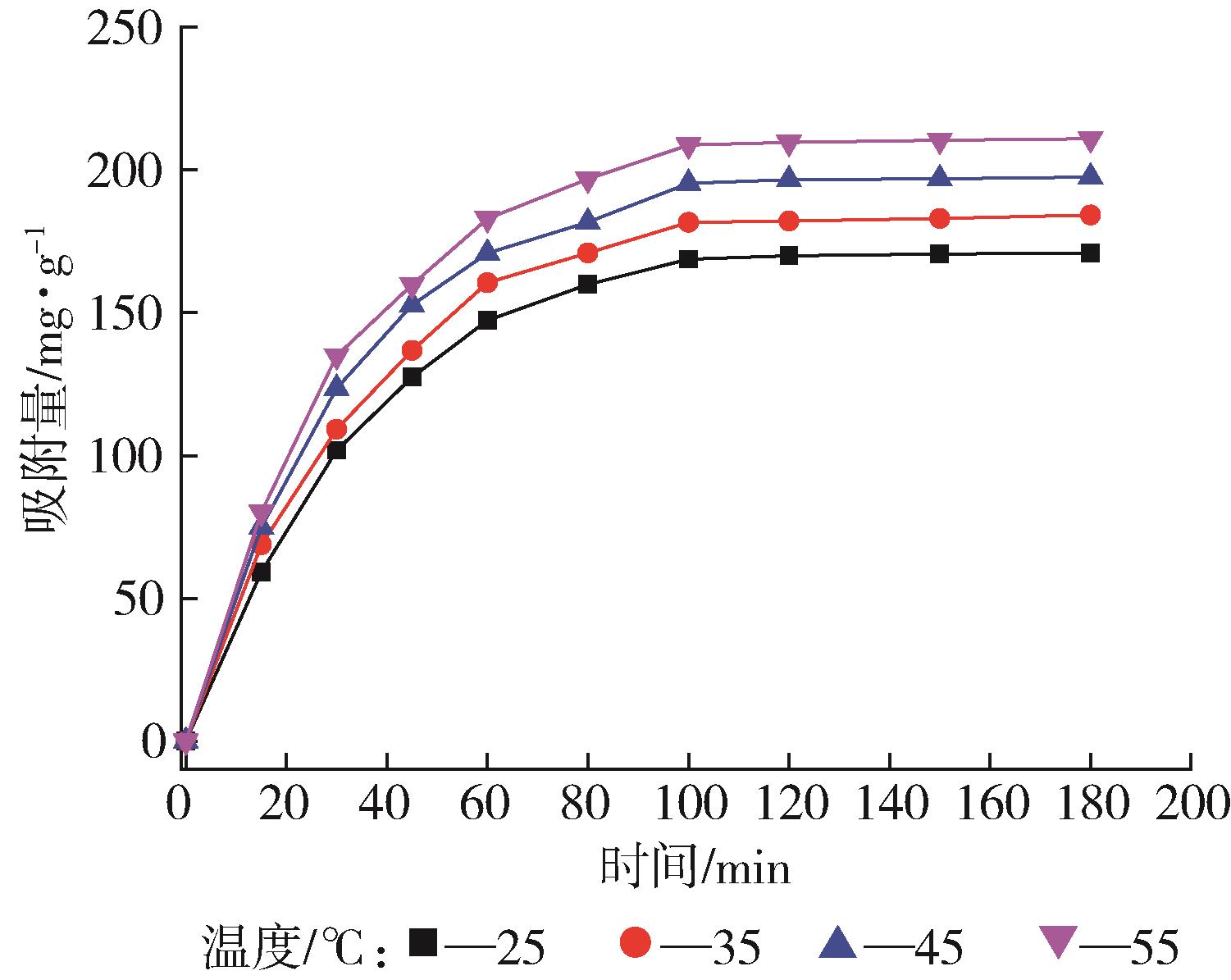

图8 温度对吸附量的影响

Fig.8 Effect of temperature on adsorption capacity

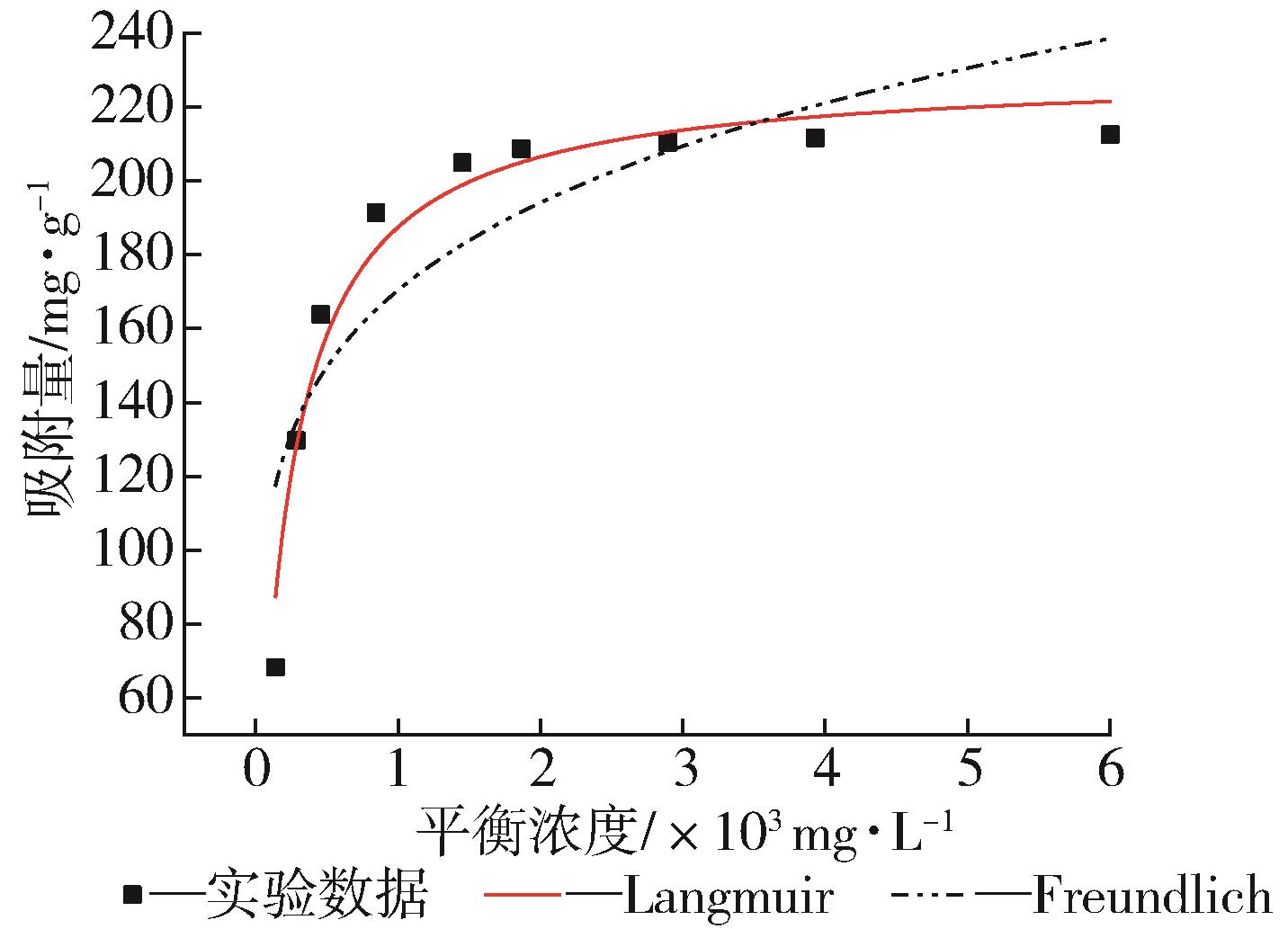

图9 Fe3O4?SiO2?NH?COOH对Pb2+的不同等温吸附模型

Fig.9 Different isothermal adsorption models of Pb2+ adsorbed by Fe3O4?SiO2?NH?COOH

Langmuir模型参数			Freundlich模型参数
模型计算出的理论平衡吸附量/mg·g^-1	K_L	R²	吸附容量参数	n	R²
229.84	0.004 42	0.957 1	46.643	5.32	0.712 7

表1 Fe3O4?SiO2?NH?COOH吸附Pb2+的等温吸附参数

Tab.1 Isothermal adsorption parameters of Pb2+ adsorbed by Fe3O4?SiO2?NH?COOH

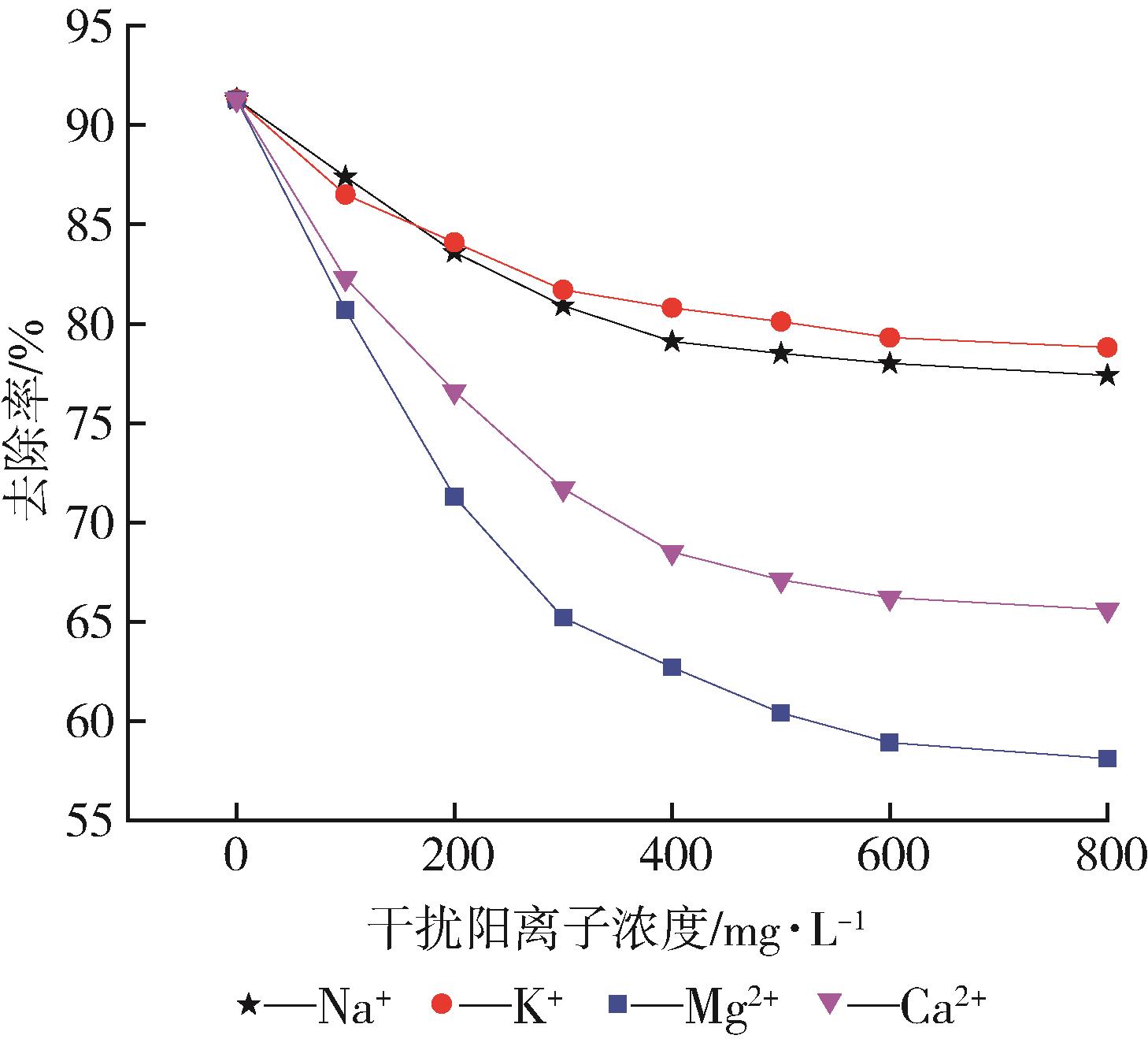

图10 干扰阳离子对吸附效果的影响

Fig.10 Influence of interfering cations on adsorption effect

图11 磁响应效果

Fig.11 Diagram of magnetic response

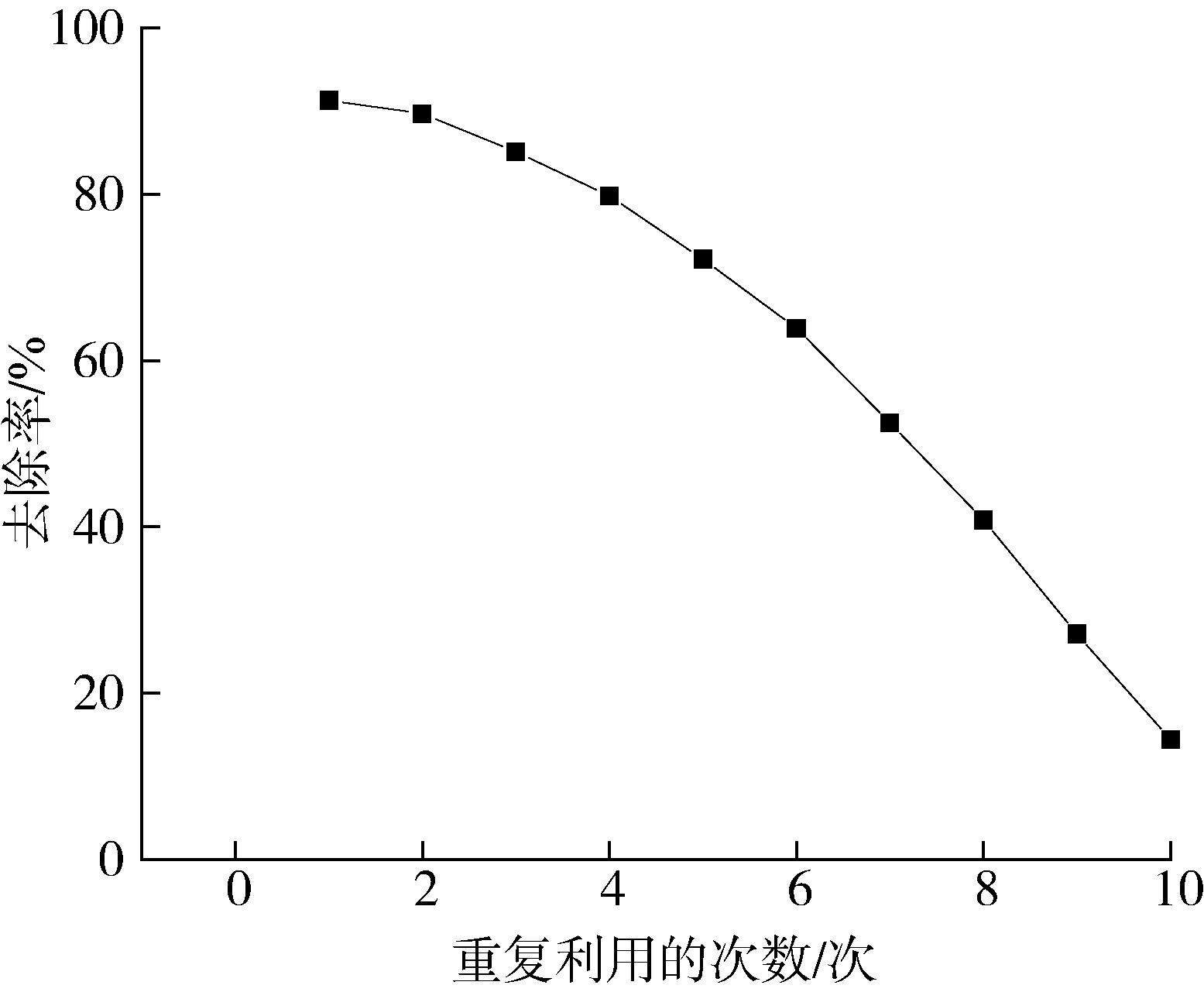

图12 重复利用次数对吸附效果的影响

Fig.12 Effect of reuse times on adsorption effect

参考文献 28

1	贺亚雪，代朝猛，苏益明，等. 地下水重金属污染修复技术研究进展［J］. 水处理技术， 2016， 42（2）：1⁃5.
	HE Y X， DAI C M， SU Y M， et al. Research Progress of Remediation Technologies on Heavy Metal Pollution in Groundwater［J］. Technology of Water Treatment， 2016， 42（2）：1⁃5.
2	ANETA Z， MAGDALENA S， EWA S， et al. Sources of Soil Pollution by Heavy Metals and Their Accumulation in Vegetables： A Review［J］. Water， Air， & Soil Pollution， 2019， 230 （7）：1⁃9.
3	KILARU H V， PONNUSAMY S K， RAMES P. A Review on Heavy Metal Pollution， Toxicity and Remedial Measures： Current Trends and Future Perspectives［J］. Journal of Molecular Liquids， 2019， 290：111 197.
4	DERMONT G， BERGERON M， MERCIER G， et al. Soil Washing for Metal Removal： A Review of Physical/Chemical Technologies and Field Application［J］. Journal of Hazardous Materials，2008，152（1）：1⁃31.
5	XU J W， LIU C， HU P C， et al. Remediation of Heavy Metal Contaminated Soil by Asymmetrical Alternating Current Electrochemistry［J］. Nature Communications， 2019， 10（1）：2 440⁃2 442.
6	YANG J Y， GOU M. The Research Status of Fluorine Contamination in Soils of China［J］. Ecology and Environmental Sciences， 2017， 26（3）：506⁃513.
7	YAN L， LV M， SU C， et al. An Efficient Supramolecular Adsorbent for Co⁃adsorption of Dyes and Metal Ions from Wastewater and Its Application in Self⁃healing Materials［J］. Soft Matter， 2017， 13（46）：8 772⁃8 780.
8	张立志，易平，方丹丹，等. 超顺磁性纳米Fe₃O₄@SiO₂功能化材料对镉的吸附机制［J］. 环境科学， 2021（6）： 2 917⁃2 927.
	ZHANG L Z， YI P， FANG D D， et al. Adsorption Mechanism of Cadmium by Superparamagnetic Nano⁃Fe₃O₄@SiO₂ Functionalized Materials［J］. Environmental Science， 2021（6）： 2 917⁃2 927.
9	李美兰，贺子纯，龚伟，等. 海藻酸钠改性超支化聚酰胺对重金属离子的选择性吸附性能［J］. 化学研究与应用， 2020， 32（9）：1 621⁃1 629.
	LI M L， HE Z C， GONG W， et al. Selective Adsorption of Heavy Metal Ions by Sodium Alginate Modified Hyperbranched Polyamide［J］. Chemical Research and Application， 2020， 32（9）：1 621⁃1 629.
10	龚伟，管雯，李美兰，等. 马来酸酐改性聚乙烯醇对水体中Pb²⁺的吸附行为［J］. 塑料， 2020， 49（1）：42⁃46.
	GONG W， GUAN W， LI M L， et al. Adsorption Behavior of Pb²⁺ in Environmental Wastewater by Polyvinyl Alcohol Modified by Maleic Anhydride［J］. Plastics， 2020， 49（1）：42⁃46.
11	LUO W， GUO R Y， XUE B C. Research Progress of Fe₃O₄ Magnetic Nano Material in Water Treatment ［J］. Journal of Analytical Science， 2020（5）：690⁃694.
12	ZHANG P Q， WANG L J. Preparation of Magnetic Nano⁃Fe₃O₄ and the Adsorption on Cr⁶⁺［J］. Water Purification Technology， 2020， 39（6）：112⁃120.
13	杨姗也，王祥学，陈中山，等. 四氧化三铁基纳米材料制备及对放射性元素和重金属离子的去除［J］. 化学进展， 2018， 30（2）：225⁃242.
	YANG S Y， WANG X X， CHEN Z S， et al. Synthesis of Fe₃O₄⁃Based Nanomaterials and Their Application in the Removal of Radionuclides and Heavy Metal Ions［J］. Progress in Chemistry， 2018， 30（2）：225⁃242.
14	常亮亮，刘鹏，乔成芳，等. 球形Fe₃O₄/氧化石墨烯磁性复合材料对亚甲基蓝吸附性能的研究［J］. 分析科学学报， 2020， 36（6）：827⁃832.
	CHANG L L， LIU P， QIAO C F， et al. Study on the Adsorption Properties of Spherical Fe₃O₄/Graphene Oxide Magnetic Composite for Methylene Blue［J］. Journal of Analytical Science， 2020， 36（6）：827⁃832.
15	李秀. Fe₃O₄/螯合剂复合体的制备及其螯合特性研究［D］. 武汉：湖北大学， 2012.
16	张铁军，李博，韩剑宏，等. 磁性改性玉米秸秆材料吸附铬的性能及机理研究［J］. 工业水处理， 2020， 40（12）：100⁃105.
	ZHANG T J， LI B， HAN J H， et al. Study on Adsorption Performance and Mechanism of Chromium on Magnetic Modified Corn Stalk［J］. Industrial Water Treatment， 2020， 40（12）：100⁃105.
17	刁卓凡，庞宏伟，唐昊，等. 磁性竹荪生物炭材料对水中铀的高效去除与机理［J］. 科学通报， 2020， 65（34）：3 954⁃3 964.
	DAIO Z F， PANG H W， TANG H， et al. Magnetic⁃Dictyophora Indusiata Derived Biochar Composite for Efficient Removal of U（VI） and Mechanism Investigation［J］. Chinese Science Bulletin ， 2020， 65（34）：3 954⁃3 964.
18	MA Y X， SHAO W J. One⁃step Fabrication of β⁃cyclodextrin Modified Magnetic Graphene Oxide Nanohybrids for Adsorption of Pb（II）， Cu（II） and Methylene Blue in Aqueous Solutions［J］. Applied Surface Science， 2018， 459：544⁃553.
19	蒲生彦，王可心，马慧，等. 磁性壳聚糖凝胶微球对水中Pb（Ⅱ）的吸附性能［J］. 中国环境科学， 2018， 38（4）：1 364⁃1 370.
	PU S Y， WANG K X， MA H， et al. Adsorption Properties of Magnetic Chitosan Hydrogel Microspheres to Pb（II） From Aqueous Solutions［J］. China Environmental Science， 2018， 38（4）：1 364⁃1 370.
20	蒋琦，章涵. 磁性金属有机骨架材料（MOF）Fe₃O₄⁃COOH@MIL⁃101（Cr）的制备及其吸附/催化协同作用去除新型污染物尼泊金甲酯［J］. 环境化学， 2020， 39（10）：2 937⁃2 946.
	JIANG Q， ZHANG H. Preparation of Magnetic Metal⁃Organic Organic Frameworks （MOF） Fe₃O₄⁃COOH@MIL⁃101（Cr） and Its Adsorption/Catalytic Joint⁃Removal of the Emerging Contaminants⁃Methylparaben［J］. Environmental Chemistry， 2020， 39（10）：2 937⁃2 946.
21	曾琪静，王逸峰，杨静，等. 氨基化纳米Fe₃O₄的表征及其吸附机理研究［J］. 化工新型材料， 2018， 46（7）：220⁃223.
	ZENG Q J， WANG Y F， YANG J， et al. Study on Characterization and Adsorption Mechanism of Amination Fe₃O₄ Nanoparticle［J］. New Chemical Materials， 2018， 46（7）：220⁃223.
22	赵凡. 氨基/羧基功能化磁性微球对水溶液中Cd（Ⅱ）和Pb（Ⅱ）的去除性能研究［D］. 西安：西北农林科技大学， 2017.
23	王照贺. 磁性高分子微球的制备及对Cd²⁺吸附性能的研究［D］. 南宁：广西大学， 2018.
24	刘明强，王会才，孙强. 端氨基超支聚合物功能化磁性复合材料对Cu²⁺和甲基橙的吸附研究［J］. 化工新型材料， 2017， 45（2）：91⁃94.
	LIU M Q， WANG C H， SUN Q. Study on Adsorption of Amino Terminated Hyperbranched Polymer Functional Magnetic Composite Materials for Cu²⁺ and Methyl Orange［J］. New Chemical Materials， 2017， 45（2）：91⁃94.
25	龚伟，李美兰，梁彤，等. P（AA⁃SSS⁃DMAPS）/MMT复合材料的制备及其对Pb²⁺的吸附行为［J］. 功能材料， 2019， 50（11）：11 144⁃11 150.
	GONG W， LI M L， LIANG T， et al. Synthesis of P（AA⁃SSS⁃DMAPS）/MMT Composite and Its Application in Pb²⁺⁃Adsorption Behavior［J］. Journal of Functional Materials， 2019， 50（11）：11 144⁃11 150.
26	VAHDAT A， GHASEMI B， YOUSEFPOUR M. Synthesis of Hydroxyapatite and Hydroxyapatite/Fe₃O₄ Nanocomposite for Removal of Heavy Metals［J］. Environmental Nanotechnology， Monitoring & Management， 2019（12）：100 233⁃100 241.
27	卢闻君，郭明，杨世昌，等. 新型磁性超分子基功能吸附材料的制备及性能研究［J］. 高校化学工程学报， 2019， 33（1）：207⁃218.
	LU W J， GUO M， YANG S C， et al. Preparation and Properties of a Magnetic Supermolecular⁃Formed Adsorption Material［J］. Journal of Chemical Engineering of Chinese Universities， 2019， 33（1）：207⁃218.
28	周春于，杨俊玲，于振东. 纳米Fe₃O₄@壳聚糖材料的制备及吸附性能的研究［J］. 化学通报， 2018， 81（10）：914⁃918，923.
	ZHOU C Y， YANG J L， YU Z D. Preparation and Adsorption Properties of Nano⁃Fe₃O₄ @Chitosan［J］. Chemistry， 2018， 81（10）：914⁃918，923.
