CO2和O2在聚乳酸/聚偏二氟乙烯共混物中扩散行为的分子动力学模拟研究

doi:10.19491/j.issn.1001-9278.2021.10.009

中国塑料 ›› 2021, Vol. 35 ›› Issue (10): 51-55.DOI: 10.19491/j.issn.1001-9278.2021.10.009

CO₂和O₂在聚乳酸/聚偏二氟乙烯共混物中扩散行为的分子动力学模拟研究

李韶缘, 孙玲(), 蔡恒芳

南昌大学机电工程学院，南昌 330031

收稿日期:2021-03-26 出版日期:2021-10-26 发布日期:2021-10-27

Molecular Dynamics Simulation of Diffusion Behavior of CO₂ and O₂ in PLA/PVDF Blend

LI Shaoyuan, SUN Ling(), CAI Hengfang

College of Mechanical and Electrical Engineering，Nanchang University，Nanchang 330031，China

Received:2021-03-26 Online:2021-10-26 Published:2021-10-27
Contact: SUN Ling E-mail:sunling18@163.com

摘要/Abstract

摘要：

采用分子动力学模拟方法研究了CO₂和O₂分子在聚乳酸/聚偏二氟乙烯（PLA/PVDF）共混物中的扩散行为；通过菲克第一定律和Einstein关系式计算了共混物体系模型的自由体积分数以及CO₂和O₂分子在体系中的扩散系数，研究探讨了自由体积分数与探头半径的关系及自由体积分数与扩散系数的关系。结果表明，当PLA/PVDF共混物中PLA和PVDF的质量比为9∶1时，CO₂和O₂气体分子的扩散系数均为最小，共混物阻隔性能最好；共混体系中小分子的动力学半径越小，扩散系数越大；自由体积分数随硬球探头模型中探头半径的增大而减小；不同共混物体系中，自由体积分数的变化趋势与扩散系数一致，与Fox和Flory的自由体积理论相符。

关键词: 分子动力学, 扩散系数, 聚乳酸, 聚偏二氟乙烯, 自由体积分数, 探头半径

Abstract:

The diffusion behavior of CO₂ and O₂ molecules in the poly（lactic acid）（PLA）/polyvinylidene fluoride（PVDF） blends was studied using a molecular dynamics simulation method. The free volume fraction of the blending system model and the diffusion coefficient of CO₂ and O₂ molecules in the system were calculated through the Fick’s first law using the Einstein relational formula. The relationships between free volume fraction and probe radius and the between the free volume fraction and diffusion coefficient were explored. The results indicated that the CO₂ and O₂ molecules exhibited the smallest diffusion coefficients at mass ratio of PLA to PVDF of 9 to 1. The blends exhibited optimal barrier performance. The smaller the dynamic radius of small molecules in the blending system， the larger was the diffusion coefficient. The free volume fraction decreased with an increase in probe radius according to the hard?ball probe model. In different blending systems， the free volume fraction showed a variation trend consistent with the diffusion coefficient. This result was in good agreement with the Fox's and Flory's theories in free volume.

Key words: molecular dynamics, diffusion coefficient, poly（lactic acid）, polyvinylidene fluoride, free volume fraction, probe radius

中图分类号:

TQ321

李韶缘, 孙玲, 蔡恒芳. CO₂和O₂在聚乳酸/聚偏二氟乙烯共混物中扩散行为的分子动力学模拟研究[J]. 中国塑料, 2021, 35(10): 51-55.

LI Shaoyuan, SUN Ling, CAI Hengfang. Molecular Dynamics Simulation of Diffusion Behavior of CO₂ and O₂ in PLA/PVDF Blend[J]. China Plastics, 2021, 35(10): 51-55.

图/表 9

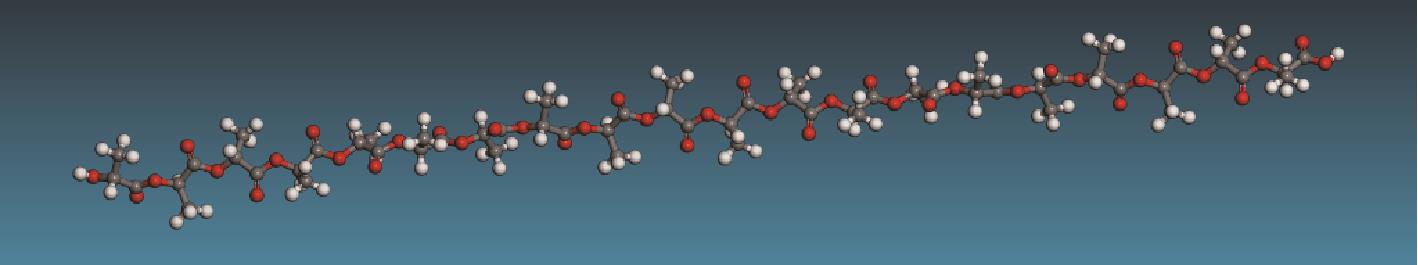

图1 聚合度为20的PLA模型

Fig.1 Model for PLA with a polymerization degree of 20

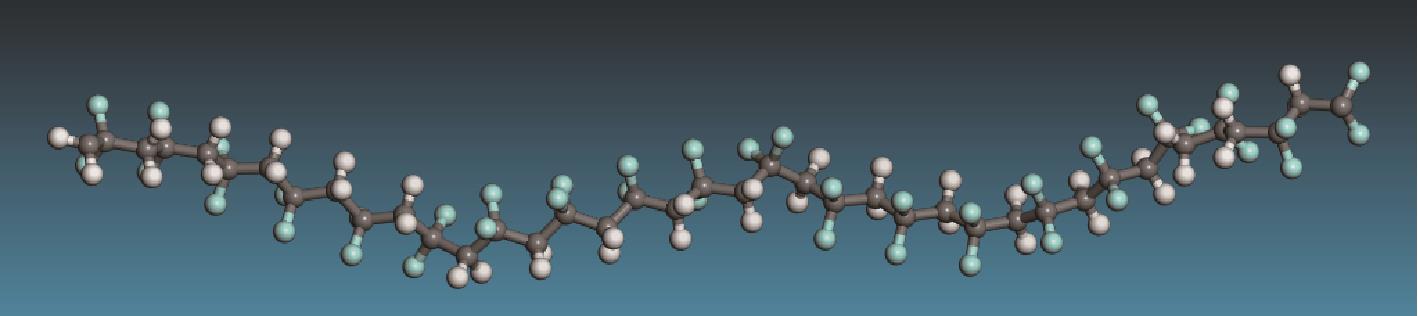

图2 聚合度为20的PVDF模型

Fig.2 Model for PVDF with a polymerization degree of 20

PLA和 PVDF的质量比	PLA重复单元数	PVDF重复单元数	PLA和PVDF 分子链数	O₂分子数	CO₂分子数	初始密度/g·cm^-3
1∶9	20	20	1、10	10	10	1.501
3∶7	20	20	3、8	10	10	1.411
5∶5	20	20	7、8	10	10	1.353
7∶3	20	20	2、1	10	10	1.269
9∶1	20	20	8、1	10	10	1.223

表1 共混物建模参数

Tab.1 Modeling parameters for the blend

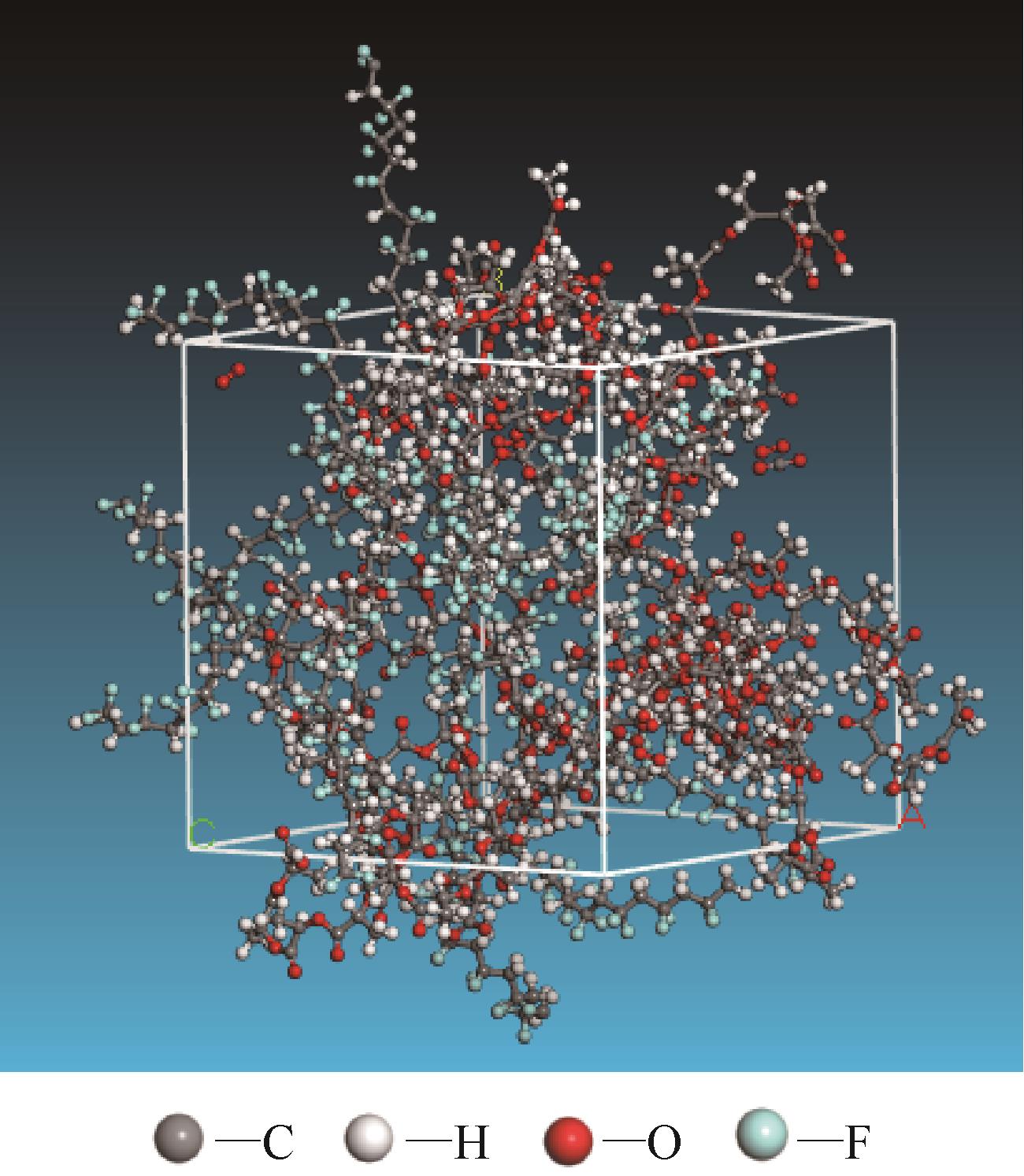

图3 质量比为5∶5的共混物扩散模型

Fig.3 Diffusion model for the blend with a mass ratio of 5∶5

图4 不同共混物中CO2和O2的MSD

Fig.4 Mean square displacement for CO2 and O2 in different blends

PLA和 PVDF的质量比	CO₂的扩散系数/×10¹⁰m²·s^-1	O₂的扩散系数/×10¹⁰ m²·s^-1
1∶9	17.25	17.40
3∶7	7.12	8.46
5∶5	4.22	7.58
7∶3	5.47	9.09
9∶1	3.90	7.48

表2 不同共混物中CO2和O2的扩散系数

Tab.2 Diffusion coefficient of CO2 and O2 in different blend

PLA和PVDF的质量比	探头半径/nm
PLA和PVDF的质量比	0	0.1	0.152	0.165
1∶9	37.68	18.42	7.90	6.30
3∶7	38.35	18.70	7.49	5.76
5∶5	37.94	17.41	6.58	4.97
7∶3	39.14	19.50	8.43	6.68
9∶1	38.72	18.52	7.12	5.37

表3 不同探头半径系统的自由体积分数计算值 (%)

Tab.3 Calculated values of free volume fractions of systems with different probe radii

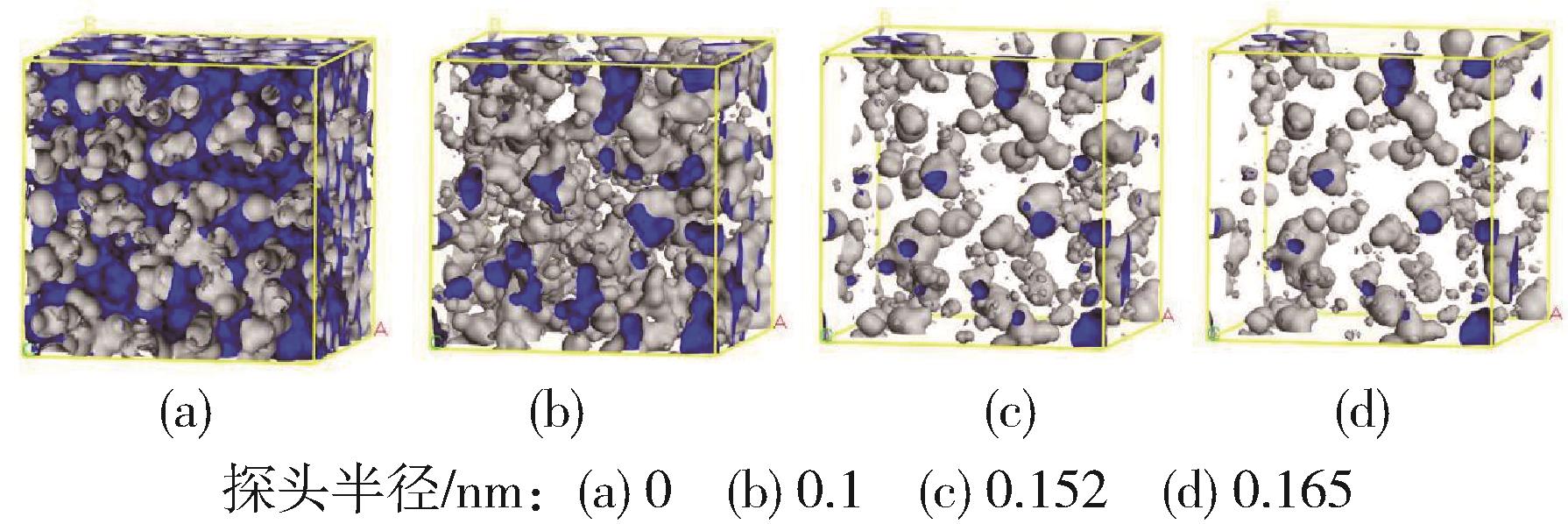

图5 不同探头半径下自由体积的空间分布形态

Fig.5 Spatial distribution of free volume under different probe radii

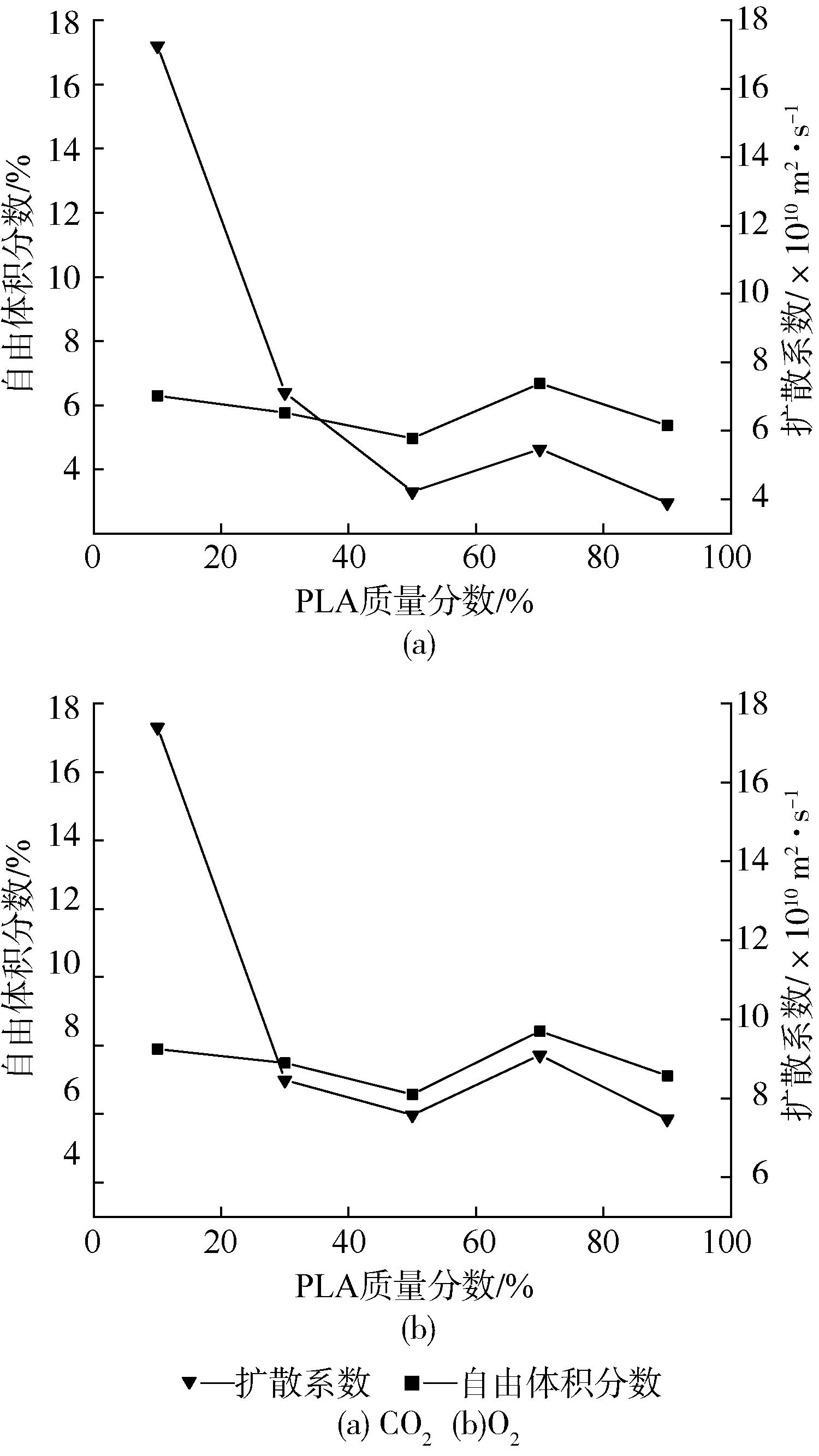

图6 自由体积分数和扩散系数对比图

Fig.6 Comparison chart of free volume fraction and diffusion coefficient

参考文献 17

1	STANDAU T， ZHAO C， MURILLO C S， et al. Chemical Modification and Foam Processing of Polylactide （PLA）［J］. Polymers， 2019，11（2）：1⁃38.
2	AURAS R， HARTE B， SELKE S. An Overview of Polylactides as Packaging Materials［J］. Macromolecular Bioscience， 2004， 4（9）：835.
3	NAMPOOTHIRI K M， NAIR N R， JOHN R P. An Overview of the Recent Developments in Polylactide （PLA）Research［J］. Bioresource Technology， 2010， 101（22）：8 493⁃8 501.
4	GREGORIO R， UENO E M. Effect of Crystalline Phase， Orientation and Temperature on the Dielectric Properties of Poly （vinylidene fluoride）（PVDF）［J］. Journal of Materials Science， 1999， 34（18）：4 489⁃4 500.
5	FONTANANOVA E， JANSEN J C， CRISTIANO A， et al. Effect of Additives in the Casting Solution on the Formation of PVDF Membranes［J］. Desalination， 2006， 192（1/3）：190⁃197.
6	CHA B J， YANG J M. Preparation of Poly（vinylidene fluoride） Hollow Fiber Membranes for Microfiltration Using Modified TIPS Process［J］. Journal of Membrane Science， 2007， 291（1/2）：191⁃198.
7	YU C， LIU Q L， AI M Z， et al. Molecular Simulation of CO₂/CH₄ Permeabilities in Polyamide–imide Isomers［J］. Journal of Membrane Science， 2009， 348（1/2）：204⁃212.
8	PAVELDUMITRU， SHANKS R. Molecular Dynamics Simulation of Diffusion of O₂ and CO₂ in Blends of Amorphous Poly（ethylene terephthalate） and Related Polyesters［J］. Polymer， 2005， 46（16）：6 135⁃6 147.
9	ZOI， A， MAKRODIMITRI， et al. Molecular Simulation of Diffusion of Hydrogen， Carbon Monoxide， and Water in Heavyn⁃Alkanes［J］. The Journal of Physical Chemistry B， 2011， 115（6）：1 429⁃1 439.
10	LU C， NI S， CHEN W， et al. A Molecular Modeling Study on Small Molecule Gas Transportation in Poly（chloro⁃p⁃xylylene）［J］. Computational Materials Science， 2010， 49（1）：65⁃69.
11	FAURE F， ROUSSEAU B， LACHET V， et al. Molecular Simulation of the Solubility and Diffusion of Carbon Dioxide and Hydrogen Sulfide in Polyethylene Melts［J］. Fluid Phase Equilibria， 2007， 261（1/2）：168⁃175.
12	赵印宝，辛勇. 注射保压过程中O₂/N₂分子在PMMA熔体内部的扩散行为［J］. 中国塑料， 2016（3）：67⁃72.
	ZHAO Y B， XIN Y.Diffusion Behavior of O₂/N₂ Molecules in PMMA Melt during Injection Pressure Retention ［J］.China Plastics， 2016（3）：67⁃72.
13	梅林玉，廖黎琼，付一政，等. PET/PLA共混物中小分子扩散行为的分子动力学模拟［J］. 高分子材料科学与工程， 2012， 28（12）：179⁃182.
	MEI L Y， LIAO L Q， FU Y Z， et al.Molecular Dynamics Simulation of Diffusion Behavior of Small Molecules in PET/PLA Blend ［J］.Polymer Materials Science and Engineering， 2012， 28（12）：179⁃182.
14	NUYTTENS， D， FOQUE. Effect of Air Support and Spray Angle on Coarse Droplet Sprays in Ivy Pot Plants［J］. Transactions of the ASABE， 2011， 54（2）：409⁃416.
15	黄宇，刘庆林. 分子模拟研究小分子在聚硅氧烷中扩散行为［J］. 厦门大学学报（自然版）， 2006， 45（5）：664⁃669.
	HUANG Y， LIU Q L.Study on the Diffusion Behavior of Small Molecules in Polysiloxane by Molecular Simulation［J］.Journal of Xiamen University （Natural Science），2006，45（5）： 664⁃669.
16	张立书，王阳刚，吴刚，等. 小分子气体在烯烃共聚膜中扩散行为的分子动力学研究［J］. 科技导报， 2008， 26（12）：52⁃57.
	ZHANG L S， WANG Y G， WU G， et al.Molecular Dynamics Study on Diffusion Behavior of Small Molecule Gas in Olefin Copolymer Membrane ［J］. Science and Technology Review， 2008， 26（12）：52⁃57.
17	朱绘丽. 水和盐分子在反渗透膜中溶解扩散过程的分子模拟［D］.青岛：中国海洋大学，2011.
