碳纤维复合材料超声制孔试验研究

doi:10.19491/j.issn.1001-9278.2025.03.012

中国塑料 ›› 2025, Vol. 39 ›› Issue (3): 65-70.DOI: 10.19491/j.issn.1001-9278.2025.03.012

碳纤维复合材料超声制孔试验研究

王诚¹(), 苏永生¹(), 阮芳涛², 朱益洋¹

^1.安徽工程大学机械与汽车工程学院，安徽芜湖 241000
^2.安徽工程大学纺织服装学院，安徽芜湖 241000

收稿日期:2024-08-06 出版日期:2025-03-26 发布日期:2025-03-24
通讯作者: 苏永生（1982—），男，副教授，从事高效切削方面研究，sysh@ahpu.edu.cn
E-mail:1918283540@qq.com;sysh@ahpu.edu.cn
作者简介:王诚（1998—），男，硕士研究生，研究方向为高效切削，1918283540@qq.com
基金资助:
安徽省重点研究与开发计划项目(2022a05020006);安徽省高等学校科学研究重大项目(2022AH040134);面向航天用零部件的高性能加工关键技术研发(HX?2024?09?006);安徽工程大学研究生质量工程项目(2023yzl015);安徽省高校质量工程项目;安徽工程大学本科教学质量提升计划项目(2022szyzk66)

Experimental study on hole⁃making of CFRP with ultrasonic vibration

WANG Cheng¹(), SU Yongsheng¹(), RUAN Fangtao², ZHU Yiyang¹

^1.College of Mechanical and Automotive Engineering，Anhui Polytechnic University，Wuhu 241000，China
^2.College of Textile and Clothing，Anhui Polytechnic University，Wuhu 241000，China

Received:2024-08-06 Online:2025-03-26 Published:2025-03-24
Contact: SU Yongsheng E-mail:1918283540@qq.com;sysh@ahpu.edu.cn

摘要/Abstract

摘要：

针对碳纤维复合材料（CFRP），分别开展在干钻和超声干钻条件下PCD刀具制孔试验研究，探求改进碳纤维复合材料切削性能的方法，进一步提高CFRP的制孔效率和质量。在干钻和超声干钻条件下，分别采用PCD常规刀具和PCD织构刀具对碳纤维复合材料进行制孔，对不同条件下产生的切削力、孔入口直径尺寸、孔外部形貌及刀具表面黏结情况进行分析。在超声干钻条件下，纤维丝断裂更加充分，但孔直径总体偏大，相对于PCD常规刀具，PCD织构刀具制孔使总切削力最高降低34.72%，孔径相对误差降最大降低1.27%。在PCD织构刀具加工条件下，孔入口处表面质量更好，超声干钻使得总切削力降低6.64%~16.87%。相较于干钻制孔，超声干钻断屑效果更好，能有效抑制入口处毛刺的产生。在超声干钻条件下，相较于PCD常规刀具，PCD织构刀具可以有效降低切削力。在PCD织构刀具条件下，相较于干钻制孔，超声干钻可以有效降低切削力。

关键词: 碳纤维复合材料, 超声振动, PCD刀具, 切削力, 制孔

Abstract:

An experimental study was conducted on the hole⁃making performance of carbon fiber⁃reinforced composites （CFRP） using a PCD tool under dry drilling and ultrasonic dry drilling conditions. The objective was to identify potential avenues for enhancing the cutting performance of CFRP and to optimize the efficiency and quality of hole⁃making for CFRP. In order to ascertain the efficacy of PCD conventional tools and PCD weaving tools in the context of dry drilling and ultrasonic dry drilling conditions， the holes were made in CFRP. The cutting force， hole entrance diameter size， hole external morphology， and tool surface adhesion were analyzed under different conditions. In the context of ultrasonic dry drilling， the fiber filaments were found to be more extensively broken， although the resulting hole diameter was typically large. Compared to the PCD conventional tool， the PCD structuring tool resulted in a reduction by 34.72% in the total cutting force and by 1.27 % in the relative error drop of the hole diameter. The surface quality at the entrance of the hole was superior under the PCD textile tool machining conditions， and ultrasonic dry drilling reduced the total cutting forces by 6.64% to 16.87 %. Compared to dry drilling， ultrasonic dry drilling generated a more pronounced effect on breaking up chips and could effectively inhibiting the generation of burrs at the entrance. In the context of ultrasonic dry drilling， PCD weaving tools could reduce the cutting force in comparison with conventional PCD tools. Similarly， when using PCD weaving tools， the cutting force could be effectively reduced compared to dry drilling.

Key words: carbon fibre composites, ultrasonic vibration, PCD tool, cutting force, hole?making

中图分类号:

TQ327

王诚, 苏永生, 阮芳涛, 朱益洋. 碳纤维复合材料超声制孔试验研究[J]. 中国塑料, 2025, 39(3): 65-70.

WANG Cheng, SU Yongsheng, RUAN Fangtao, ZHU Yiyang. Experimental study on hole⁃making of CFRP with ultrasonic vibration[J]. China Plastics, 2025, 39(3): 65-70.

图/表 7

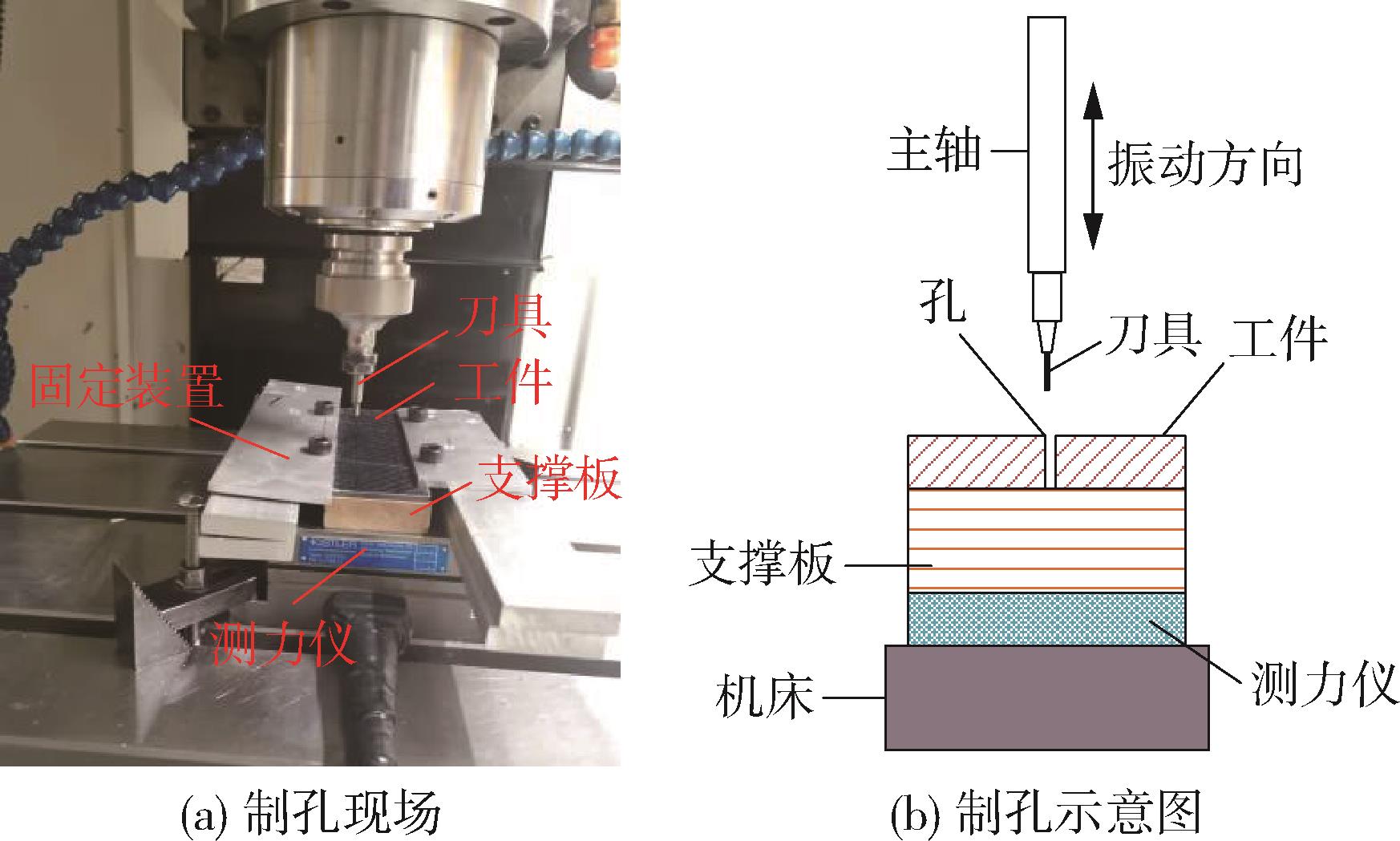

图1 CFRP干式制孔试验

Fig.1 CFRP dry hole making test

切削参数	取值范围
n/r·min^-1	8 000
a_p/mm	4
f_z/（mm·z^-1）	0.02、0.03、0.04、0.05

表1 制孔试验切削参数

Tab.1 Cutting parameters for hole making test

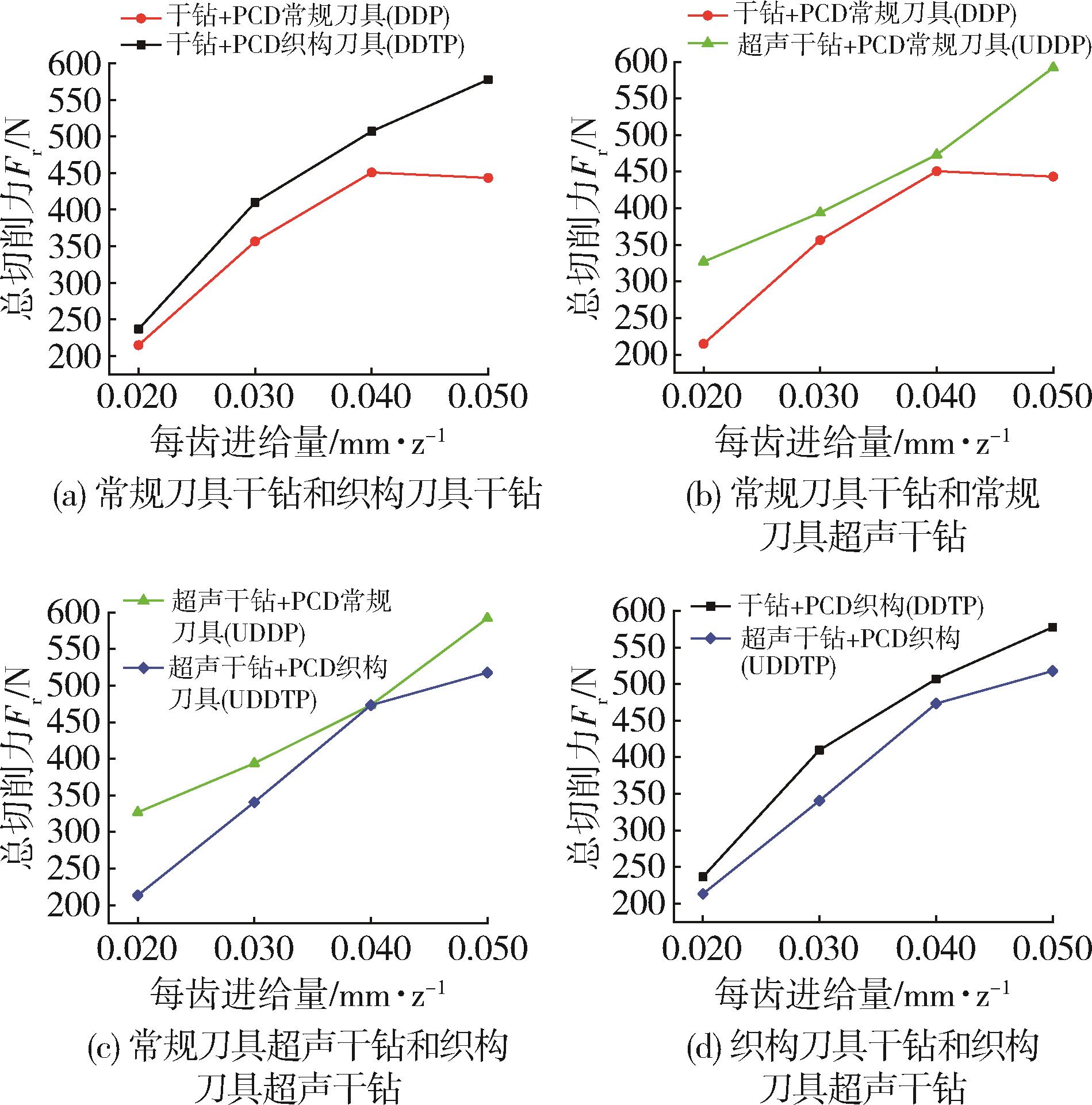

图2 不同制孔方式下切削力变化曲线图

Fig.2 Variation curve of cutting force under different hole making methods

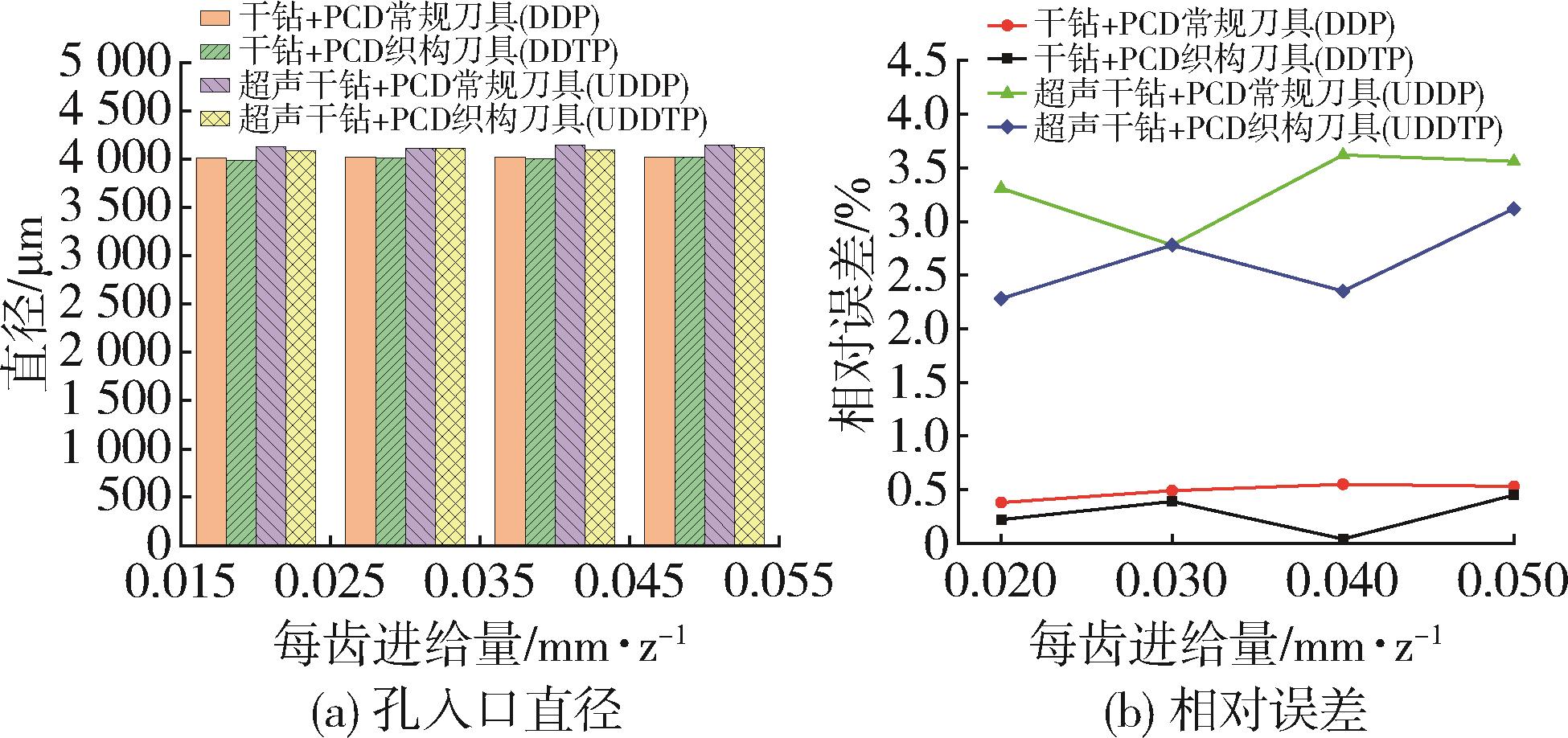

图3 孔入口直径及相对误差

Fig.3 Hole entrance diameter and relative error

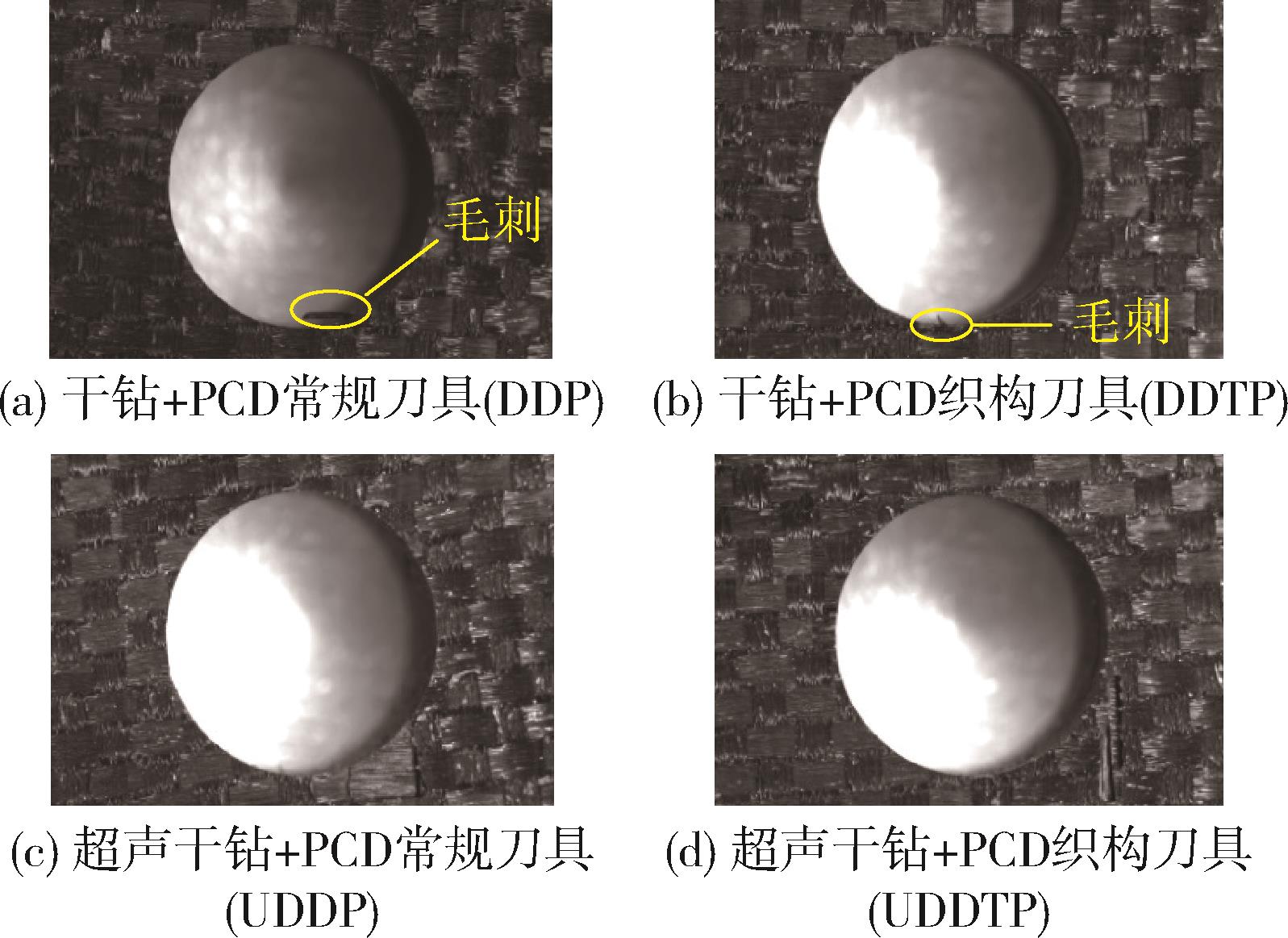

图4 不同制孔方式下孔入口外部宏观形貌

Fig.4 Macroscopic morphology of hole entrance under different hole making methods

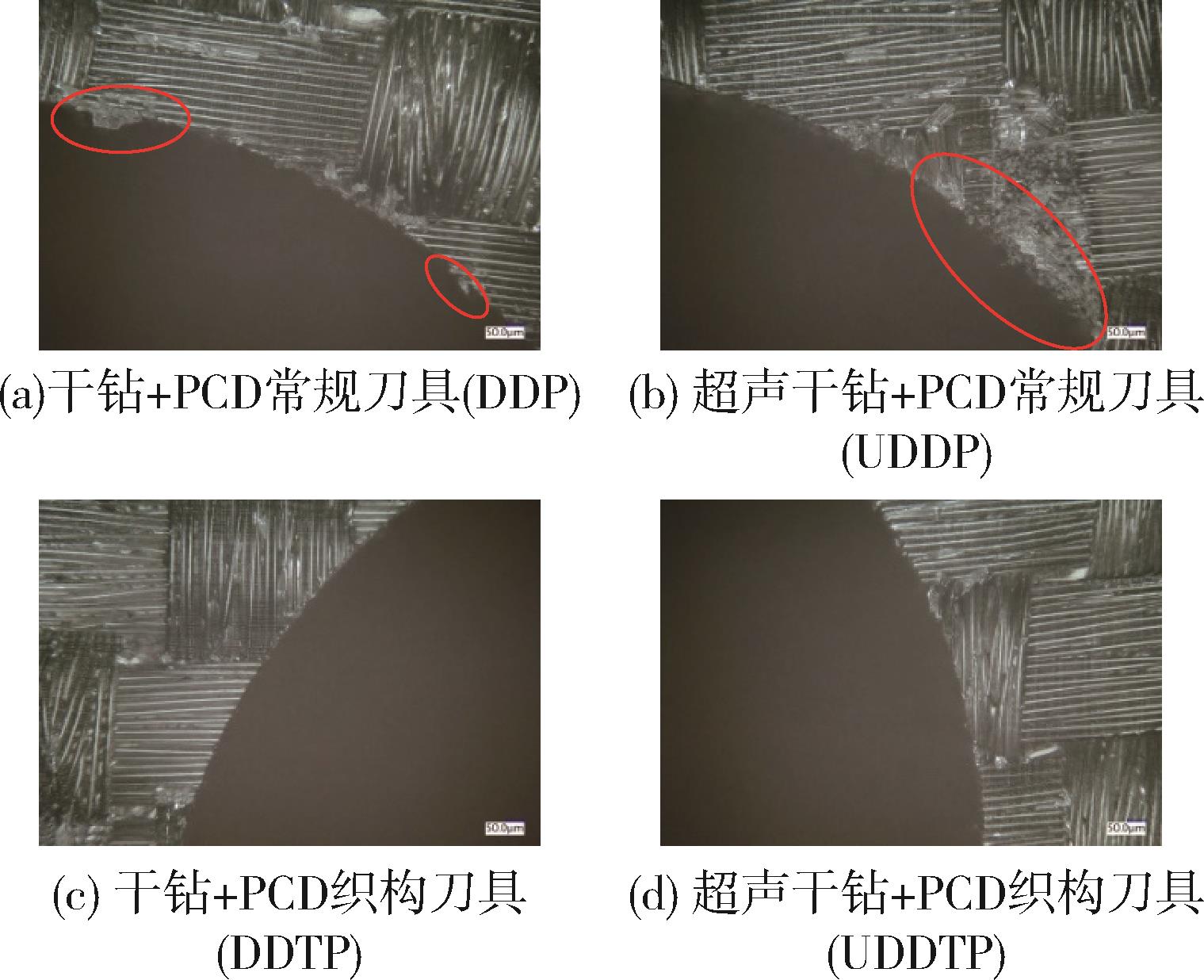

图5 不同制孔方式下孔入口处表面微观形貌

Fig.5 Surface micromorphology at the hole entrance under different hole making methods

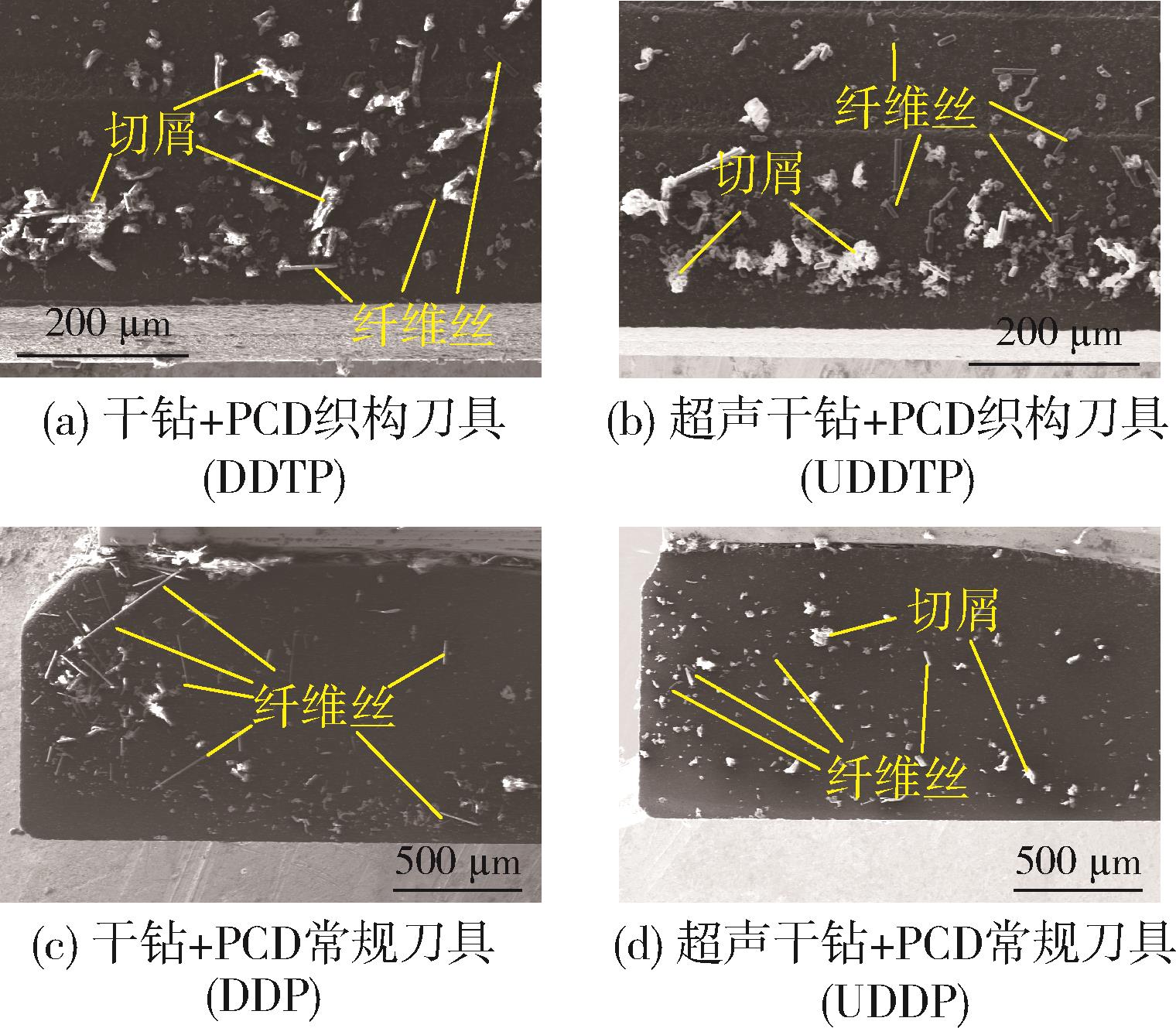

图6 刀具表面黏结情况

Fig.6 Tool surface adhesion

参考文献 29

1	郝大贤，王伟，王琦珑，等. 复合材料加工领域机器人的应用与发展趋势［J］.机械工程学报， 2019， 55（03）： 1⁃17.
	HAO D X， WANG W， WANG Q L， et al. Applications and development trend of robotics in composite material process［J］. Journal of Mechanical Engineering， 2019， 55（03）： 1⁃17.
2	贾振元，付饶，王福吉. 碳纤维复合材料构件加工技术进展［J］.机械工程学报， 2023， 59（19）： 348⁃374.
	JIA Z Y， FU R， WANG F J. Research advance review of machining technology for carbon fiber reinforced polymer composite components［J］. Journal of Mechanical Engineering， 2023， 59（19）： 348⁃374.
3	王天宇，金成哲，邵雍博. 碳纤维增强复合材料钻削轴向力的研究［J］.兵器装备工程学报， 2023， 44（02）： 241⁃246+252.
	WANG T Y， JIN C Z， SHAO Y B. Research on axial force of carbon fiber reinforced composite drilling［J］. Journal of Weapons and Equipment Engineering， 2023， 44（02）： 241⁃246+252.
4	秦旭达，朱圣富，李士鹏，等. 不同纤维方向角时碳纤维增强树脂基复合材料切削力建模［J］.宇航材料工艺， 2020， 50（06）： 31⁃40.
	QIN X D， ZHU S F， LI S P， et al. Modeling of cutting force for carbon fiber reinforced plastic with different fiber orientation angle［J］. Aerospace Materials Technology， 2020， 50（06）： 31⁃40.
5	史振宇，崔鹏，李鑫，等. 基于纤维增强复合材料的超声振动辅助加工技术综述［J］.表面技术， 2019， 48（01）： 305⁃319.
	SHI Z Y， CUI P， LI X， et al. Overview of ultrasonic vibration assisted machining technology on fiber reinforced composites［J］. Surface Technology， 2019， 48（01）： 305⁃319.
6	徐锦泱. 碳纤维增强树脂基复合材料钻削缺陷研究进展［J］.航空制造技术， 2022， 65（22）： 24⁃33.
	XU J Y. Research advances in drilling⁃induced defects of carbon fiber reinforced polymers［J］. Aerospace Manufacturing Technology， 2022， 65（22）： 24⁃33.
7	王福吉，王东，殷俊伟，等. CFRP复合材料铣削表层损伤形成机制分析［J］.机械工程学报， 2019， 55（13）： 195⁃204.
	WANG F J， WANG D， YIN J W， et al. Analysis of surface damage formation mechanism in milling of CFRPs［J］. Journal of Mechanical Engineering， 2019， 55（13）： 195⁃204.
8	安立宝，张迎信. 碳纤维复合材料钻削仿真及轴向力预测［J］.机械科学与技术， 2018， 37（10）： 1 551⁃1 558.
	AN L B， ZHANG Y X. Simulation and prediction of thrust force for drilling process of CFRP［J］. Mechanical Science and Technology， 2018， 37（10）： 1 551⁃1 558.
9	付鹏强，蒋银红，王义文，等. CFRP 制孔加工技术的研究进展与发展趋势［J］.航空材料学报， 2019， 39（6）： 32⁃45.
	FU P Q， JIANG Y H， WANG Y W， et al. Research progress and perspective trend of drilling technology for carbon fiber reinforced polymer［J］. Journal of Aerospace Materials， 2019， 39（6）： 32⁃45.
10	石文天，王林，李杰，等. 基于MQL的碳纤维复合材料制孔表面质量及切削力试验［J］.表面技术， 2023， 52（05）： 235⁃246.
	SHI W T， WANG L， LI J， et al. Experiment on hole making surface quality and cutting force of carbon fiber reinforced composite based on MQL［J］. Surface Technology， 2023， 52（05）： 235⁃246.
11	董辉跃，陈光林，周兰，等. CFRP 复合材料/钛合金叠层螺旋铣孔工艺［J］.复合材料学报， 2017， 34（03）： 540⁃549.
	DONG H Y， CHEN G L， ZHOU L， et al. Processing research on orbital drilling of CFRP/Ti-6AI-4V stacks［J］. Journal of Composite Materials， 2017， 34（03）： 540⁃549.
12	MA G F， KANG R K， YIN S， et al. Effect of amplitude ratios on hole quality in longitudinal⁃torsional coupled ultrasonic⁃assisted drilling of CFRP composites［J］. The International Journal of Advanced Manufacturing Technology， 2022， 122（7）： 2 911⁃2 926.
13	LI X， JIAO A， XU M， et al. Study on cutting force and surface topography of peripheral milling CFRP［J］. Experimental Techniques， 2022， 47（3）： 633⁃653.
14	孙巧如，刘晓东，王天晨，等. 纤维增强复合材料钻削加工技术研究现状［J］.玻璃钢/复合材料， 2017，（09）： 101⁃105.
	SUN Q R， LIU X D， WANG T C， et al. Current status on drilling technology of fiber reinforced composites［J］. FRP/Composites， 2017，（09）： 101⁃105.
15	宿友亮，孟志坚，郜雪楠，等. CFRP切削加工中刀具磨损研究进展［J］.表面技术， 2023， 52（08）： 27⁃48.
	SU Y L， MENG Z J， GAO X N， et al. Research progress of tool wear in cutting of CFRP［J］. Surface Technology， 2023， 52（08）： 27⁃48.
16	陈冰，徐虎，王健，等. 纤维增强复合材料磨削制孔加工技术研究进展［J］.复合材料学报， 2023， 40（01）： 13⁃37.
	CHEN B， XU H， WANG J， et al. Research progress of fiber reinforced composites by grinding technology for hole making［J］. Journal of Composite Materials， 2023， 40（01）： 13⁃37.
17	王福吉，殷俊伟，贾振元，等. CFRP复合材料铣削力、温度及表层损伤分析［J］.机械工程学报， 2018， 54（03）： 186⁃195.
	WANG F J， YIN J W， JIA Z Y， et al. Measurement and analysis of cutting force， temperature and cutting⁃induced top⁃layer damage in edge trimming of CFRPs［J］. Journal of Mechanical Engineering， 2018， 54（03）： 186⁃195.
18	ZOU F， DANG J Q， WANG X F， et al. Performance and mechanism evaluation during milling of CFRP laminates under cryogenic⁃based conditions ［J］. Composite Structures， 2021， 277. DOI：10.1016/J.COMPSTRUCT.2021.114578 .
19	AGRAWAL C， KHANNA N， PIMENOV DY， et al. Experimental investigationon the effect of dry and multi⁃jet cryogenic cooling on the machinability and holeaccuracy of CFRP composites［J］. Journal of Materials Research and Technology， 2022， 18： 1 772⁃1 783.
20	BASMACI G， YORUK A S， KOKLU U， et al. Impact of cryogenic condition and drill diameter on drilling performance of CFRP［J］. Applied Sciences， 2017， 7（7）. DOI：10.3390/app7070667 .
21	苏永生，王诚，朱益洋，等. 碳纤维复合材料PCD刀具低温和干式制孔试验研究［EB/OL］.
22	许剑锋，黄凯，郑正鼎，等. 难加工材料场辅助超精密加工研究［J］.中国科学：技术科学， 2022， 52（06）： 829⁃853.
	XU J F， HUANG K， ZHENG Z D， et al. Review of field⁃assisted ultraprecision machining difficult⁃to⁃machine materials［J］. Chinese Science：Technology Science， 2022， 52（06）： 829⁃853.
23	冯真鹏，肖强. 超声加工技术研究进展［J］.表面技术， 2020， 49（04）： 161⁃172.
	FENG Z P， XIAO Q. Research progress of ultrasonic machining technology［J］. Surface Technology， 2020， 49（04）： 161⁃172.
24	张存鹰，赵波. 超声振动辅助加工表面微结构及其特性研究进展［J］.表面技术， 2019， 48（05）： 259⁃274.
	ZHANG C Y， ZHAO B. Research progress of properties of surface micro⁃structure in ultrasonic vibration assisted machining［J］. Surface Technology， 2019， 48（05）： 259⁃274.
25	张园，康仁科，刘津廷，等. 超声振动辅助钻削技术综述［J］.机械工程学报， 2017， 53（19）： 33⁃44.
	ZHANG Y， KANG R K， LIU J T， et al. Review of ultrasonic vibration assisted drilling［J］. Journal of Mechanical Engineering， 2017， 53（19）： 33⁃44.
26	李强，刘清磊，杜玉晶，等. 织构化表面优化设计及应用的研究进展［J］.中国表面工程， 2021， 34（06）： 59⁃73.
	LI Q， LIU Q L， DU Y J， et al. Advances in optimization design and application of textured surfaces［J］. China Surface Engineering， 2021， 34（06）： 59⁃73.
27	赵立新，章宝玲，刘洋，等. 基于表面织构技术改善摩擦学性能的研究进展［J］.摩擦学学报， 2022， 42（01）： 202⁃224.
	ZHAO L X， ZHANG B L， LIU Y， et al. State of the art for improving tribological performance based on of surface texturing technology［J］. Journal of Tribology， 2022， 42（01）： 202⁃224.
28	郭江，王兴宇，赵勇，等. 微织构刀具制备技术及加工性能研究新进展［J］.机械工程学报， 2021， 57（13）： 172⁃200.
	GUO J， WANG X Y， ZHAO Y， et al. Recent progress on fabrication technologies and machining performance of textured cutting tools［J］. Journal of Mechanical Engineering， 2021， 57（13）： 172⁃200.
29	郝秀清，宋晓路，李亮. 表面织构化刀具的研究现状与进展［J］.表面技术， 2016， 45（09）： 170⁃181.
	HAO X Q， SONG X L， LI L. Development and perspective of surface texturing tools［J］. Surface Technology， 2016， 45（09）： 170⁃181.
