基于X射线荧光光谱与双标图对鞋底材料的分类研究

doi:10.19491/j.issn.1001-9278.2020.09.014

中国塑料 ›› 2020, Vol. 34 ›› Issue (9): 80-83.DOI: 10.19491/j.issn.1001-9278.2020.09.014

基于X射线荧光光谱与双标图对鞋底材料的分类研究

张景顺¹, 姜红¹(), 满吉²

^1.中国人民公安大学刑事科学技术学院，北京 100038
^2.北京华仪宏盛技术有限公司，北京 100123

收稿日期:2020-04-20 出版日期:2020-09-26 发布日期:2020-09-25
基金资助:
中国人民公安大学2019年度基本科研业务费重点项目(2019JFK222);国家重点研发计划项目(2017YFC0822004)

Study on Classification of Sole Materials Based on X-Ray Fluorescence Spectrometry and Biplot Analysis

ZHANG Jingshun¹, JIANG Hong¹(), MAN Ji²

^1.School of Forensic Science, People’s Public Security University of China, Beijing 100038, China
^2.Beijing Huayi Hongsheng Technology Limited Company, Beijing 100123, China

Received:2020-04-20 Online:2020-09-26 Published:2020-09-25
Contact: JIANG Hong E-mail:jiangh2001@163.com

摘要/Abstract

摘要：

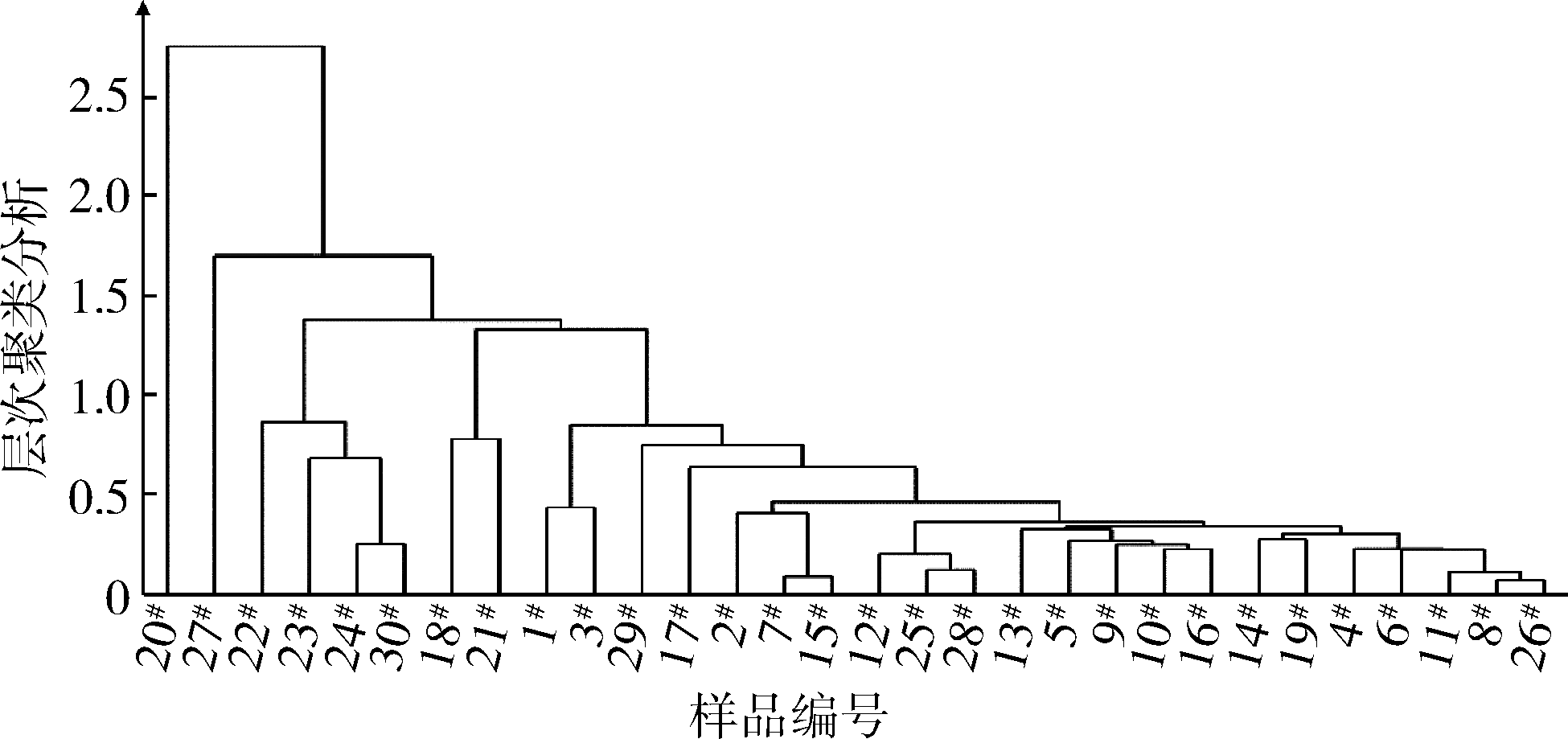

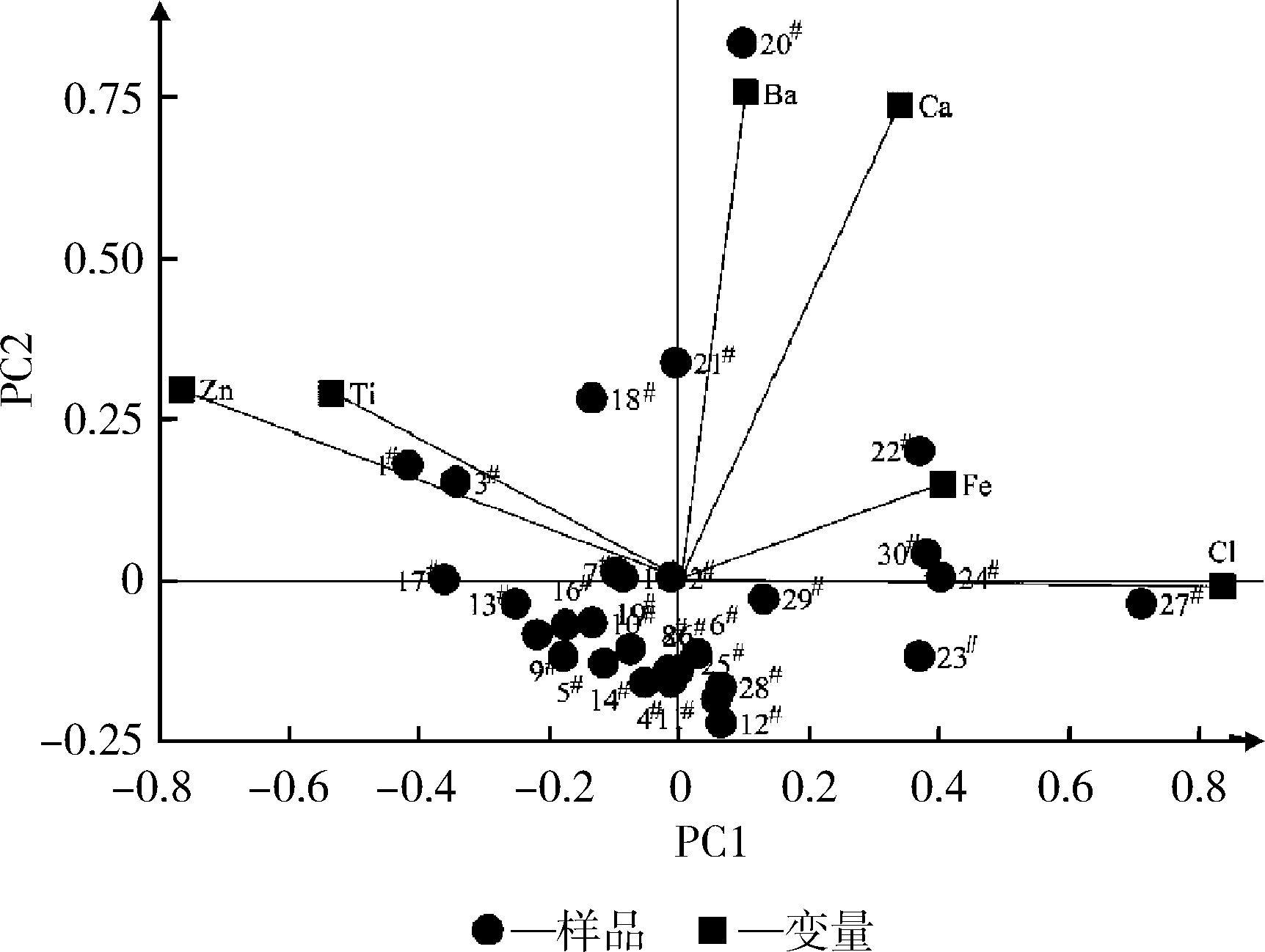

鞋底材料在法庭科学中可作为微量物证出现，利用手持式X射线荧光光谱仪(XRF)检验了30个鞋底样品，获取鞋底材料中无机填料的元素含量信息。使用双标图(Biplot)对样品进行分类，结果可分为5类，表现了各样品在无机元素含量上的差别，并挖掘了各样品在变量上的特征信息；使用层次聚类验证分类结果。结果表明，该方法对鞋底XRF数据分类效果理想；XRF与双标图可以从无机填料角度检验并分类鞋底材料，且双标图方法在分析XRF实验数据中有一定应用潜力。

关键词: 鞋底填料, X射线荧光光谱, 双标图, 层次聚类

Abstract:

Sole materials can provide trace evidence in forensic science. In this paper, we examined 30 sole samples by using a hand?held X-ray fluorescence spectrometer (XRF) to obtain information about the content of elements in the inorganic fillers of soles. The samples were classified into five categories by the Biplot, which showed the differences in the inorganic filler content of each sample. The feature information of each sample in the variable was explored. The hierarchical cluster was used to verify the classification results. The results indicated that this method had an ideal effectiveness for the classification of XRF data. XRF and Biplot can be used to examine and classify sole materials from the perspective of inorganic fillers. The Biplot method has a great potential application for analysis of XRF experimental data.

Key words: sole filler, X-ray fluorescence spectrometry, biplot, hierarchical cluster

中图分类号:

TQ317.2

张景顺, 姜红, 满吉. 基于X射线荧光光谱与双标图对鞋底材料的分类研究[J]. 中国塑料, 2020, 34(9): 80-83.

ZHANG Jingshun, JIANG Hong, MAN Ji. Study on Classification of Sole Materials Based on X-Ray Fluorescence Spectrometry and Biplot Analysis[J]. China Plastics, 2020, 34(9): 80-83.

图/表 4

参考文献 12

1	郭洪玲, 权养科, 陶克明.法庭科学中泥土物证XRF检验数据的分析研判[J].中国司法鉴定, 2013(3): 24⁃28.
	GUO H L, QUAN Y K, TAO K M. Data Analysis of Elemental Examination of Soil Evidence by XRF in Forensic Science[J]. Chinese Journal of Forensic Sciences, 2013(3): 24⁃28.
2	姜红, 范烨, 王嘉庚, 等.X射线荧光光谱法检验橡胶鞋底的研究[J].红外与激光工程, 2017, 46(10): 326⁃331.
	JIANG H, FAN Y, WANG J G, et al. Study on the Test of Rubber Soles by X⁃Ray Fluorescent Spectrum[J]. Infrared and Laser Engineering, 2017, 46(10): 326⁃331.
3	于清溪.橡胶填料技术的进步(一)[J].世界橡胶工业, 2011, 38(1): 52⁃55.
	YU Q S. Advances in Rubber Filler Technology[J]. World Rubber Industry, 2011, 38(1): 52⁃55.
4	GABRIEL K R. The Biplot Graphical Display of Matrices with Application to Principal Component Analysis[J]. Biometrika, 1971, 58(3): 453⁃467.
5	GOWER J, LUBBE S, ROUX N L. Understanding Biplots[M]. New Jersey: John Wiley & Sons, 2011.
6	STRAUSS J S, GABRIEL K R, KOKES R F, et al. Do Psychiatric Patients Fit their Diagnoses?[J]. Journal of Nervous & Mental Disease, 1979, 167(2): 105⁃113.
7	PAN S, GHON K, SONG H. Visualizing Tourism Trends: A Combination of ATLAS.ti and Biplot[J]. Journal of Travel Research, 2007, 46(3): 339⁃348.
8	TORRES⁃SAUNAS D, ROBINSON⁃GARCÍA N, JIMÉ⁃NEZ⁃CONTRERAS E, et al. On the Use of Biplot Analysis for Multivariate Bibliometric and Scientific Indicators[J]. Journal of the American Society for Information Science &Technology, 2013, 64(7): 1 468⁃1 479.
9	KIM S K, MCKAY D, Taylor S, et al. The Structure of Obsessive Compulsive Symptoms and Beliefs: A Correspondence and Biplot analysis[J]. Journal of anxiety disorders, 2016, 38: 79⁃87.
10	CEBALLOS R F, BACULINAO R S. Correspondence Analysis between the Location and the Leading Causes of Death in the United States[J]. International Journal of Ecological Economics and Statistics, 2020, 41(1): 47⁃54.
11	严威凯.双标图分析在农作物品种多点试验中的应用[J].作物学报, 2010, 36(11): 1 805⁃1 819.
	YAN W K. Optimal Use of Biplots in Analysis of Multi⁃Location Variety Test Data[J]. Acta Agronomica Sinica, 2010, 36(11): 1 805⁃1 819.
12	马艳芳.双标图及其在成分数据中的应用[D].太原: 山西大学, 2016.

样品编号	样品名称	鞋底颜色
1^#	superZ旅游鞋	白
2^#	NIKE旅游鞋	黑
3^#	森马旅游鞋	白
4^#	FUERSEN旅游鞋	灰
5^#	李宁旅游鞋	粉
6^#	安踏旅游鞋	红
7^#	乔丹旅游鞋	白
8^#	李宁selead旅游鞋	黑
9^#	匹克旅游鞋	黑
10^#	李宁旅游鞋	蓝
11^#	HUITAI旅游鞋	黑
12^#	蜘蛛旅游鞋	黑
13^#	Kappa旅游鞋	白
14^#	Jeep旅游鞋	黑
15^#	BABUDOG旅游鞋	白
16^#	VANCL旅游鞋	灰
17^#	VANCL旅游鞋	灰
18^#	vibram旅游鞋	白
19^#	KISSCAT拖鞋	黑
20^#	KOLUMB拖鞋	黑
21^#	希尔顿酒店拖鞋	白
22^#	韩式拖鞋	白
23^#	阳光陆拖鞋	黑
24^#	宜佳拖鞋	白
25^#	beautiful comfortable拖鞋	黄
26^#	COQUI拖鞋	青
27^#	ADUCK拖鞋	棕
28^#	璐佳拖鞋	黑
29^#	SPORT拖鞋	灰
30^#	时尚精品拖鞋	蓝

样品编号	样品名称	鞋底颜色
1^#	superZ旅游鞋	白
2^#	NIKE旅游鞋	黑
3^#	森马旅游鞋	白
4^#	FUERSEN旅游鞋	灰
5^#	李宁旅游鞋	粉
6^#	安踏旅游鞋	红
7^#	乔丹旅游鞋	白
8^#	李宁selead旅游鞋	黑
9^#	匹克旅游鞋	黑
10^#	李宁旅游鞋	蓝
11^#	HUITAI旅游鞋	黑
12^#	蜘蛛旅游鞋	黑
13^#	Kappa旅游鞋	白
14^#	Jeep旅游鞋	黑
15^#	BABUDOG旅游鞋	白
16^#	VANCL旅游鞋	灰
17^#	VANCL旅游鞋	灰
18^#	vibram旅游鞋	白
19^#	KISSCAT拖鞋	黑
20^#	KOLUMB拖鞋	黑
21^#	希尔顿酒店拖鞋	白
22^#	韩式拖鞋	白
23^#	阳光陆拖鞋	黑
24^#	宜佳拖鞋	白
25^#	beautiful comfortable拖鞋	黄
26^#	COQUI拖鞋	青
27^#	ADUCK拖鞋	棕
28^#	璐佳拖鞋	黑
29^#	SPORT拖鞋	灰
30^#	时尚精品拖鞋	蓝

样品编号	Cl	Ca	Ti	Fe	Zn	Ba
1^#	4 890.7	30 391.2	7 0904.4	9 837.8	26 743.1	0
2^#	0	73 915	3 974	5 545	10 689.33	459.75
3^#	203.33	72 226	86 521.67	991.67	12 940.33	0
4^#	3 375.75	5 454.5	154.75	1 718.75	8 649.25	0
5^#	4 430.33	1 897.67	5 080.33	346.33	15 365.67	0
6^#	4 556.67	48 197.33	2 923	911.33	3 687	0
7^#	0	68 930.33	14 461.67	2 959.33	12 513.67	0
8^#	705.33	23 814	12 466	884.67	3 140.33	0
9^#	2 835.33	10 649	1 672	247.33	19 378	0
10^#	2 517.33	14 336	24 410	4 348	11 513.33	0
11^#	6 939.67	16 252.67	5 296.67	744	4 549.33	0
12^#	18 935.33	3 513.67	92	784.67	21.67	0
13^#	5 793.67	8 440.33	41 968.67	1 495.67	13 937	0
14^#	605.67	9 295.67	310.33	835.67	12 510	0
15^#	0	71 542	20 778	2 087.67	9 553.67	0
16^#	476.33	13 980	46 026	582.33	6 703	0
17^#	227.67	12 195.67	21 854	640.33	25 625.67	0
18^#	0	182 082.5	69 494	1 843	7 700.5	0
19^#	2 394.67	22 359.33	360	1 930	10 969	584.67
20^#	0	169 540.33	1 839	4 634	12 473	63 728.33
21^#	340	237 771.67	10 877.33	4 569.33	16 164.67	1 095.67
22^#	225 267	229 790.67	9 476	880.33	162	852
23^#	359 879.67	40 296	8 316.67	1 816.33	510.67	1 926.33
24^#	308 746	134 944	0	492.5	28	0
25^#	1 268	25 151.5	0	192.5	86	0
26^#	2 572.5	28 983.5	5 709	666	3 980	0
27^#	462 654.5	40 210	3 930	25 617.00	525.5	163
28^#	0	35 179	598.5	518	90	0
29^#	0	33 181	5 605	15 618	5 523	2 781
30^#	300 975.33	134 151	7 652.67	1 617.67	424.33	1 653

样品编号	Cl	Ca	Ti	Fe	Zn	Ba
1^#	4 890.7	30 391.2	7 0904.4	9 837.8	26 743.1	0
2^#	0	73 915	3 974	5 545	10 689.33	459.75
3^#	203.33	72 226	86 521.67	991.67	12 940.33	0
4^#	3 375.75	5 454.5	154.75	1 718.75	8 649.25	0
5^#	4 430.33	1 897.67	5 080.33	346.33	15 365.67	0
6^#	4 556.67	48 197.33	2 923	911.33	3 687	0
7^#	0	68 930.33	14 461.67	2 959.33	12 513.67	0
8^#	705.33	23 814	12 466	884.67	3 140.33	0
9^#	2 835.33	10 649	1 672	247.33	19 378	0
10^#	2 517.33	14 336	24 410	4 348	11 513.33	0
11^#	6 939.67	16 252.67	5 296.67	744	4 549.33	0
12^#	18 935.33	3 513.67	92	784.67	21.67	0
13^#	5 793.67	8 440.33	41 968.67	1 495.67	13 937	0
14^#	605.67	9 295.67	310.33	835.67	12 510	0
15^#	0	71 542	20 778	2 087.67	9 553.67	0
16^#	476.33	13 980	46 026	582.33	6 703	0
17^#	227.67	12 195.67	21 854	640.33	25 625.67	0
18^#	0	182 082.5	69 494	1 843	7 700.5	0
19^#	2 394.67	22 359.33	360	1 930	10 969	584.67
20^#	0	169 540.33	1 839	4 634	12 473	63 728.33
21^#	340	237 771.67	10 877.33	4 569.33	16 164.67	1 095.67
22^#	225 267	229 790.67	9 476	880.33	162	852
23^#	359 879.67	40 296	8 316.67	1 816.33	510.67	1 926.33
24^#	308 746	134 944	0	492.5	28	0
25^#	1 268	25 151.5	0	192.5	86	0
26^#	2 572.5	28 983.5	5 709	666	3 980	0
27^#	462 654.5	40 210	3 930	25 617.00	525.5	163
28^#	0	35 179	598.5	518	90	0
29^#	0	33 181	5 605	15 618	5 523	2 781
30^#	300 975.33	134 151	7 652.67	1 617.67	424.33	1 653
