注塑模具自动化分模设计技术研究

doi:10.19491/j.issn.1001-9278.2020.12.009

中国塑料 ›› 2020, Vol. 34 ›› Issue (12): 53-58.DOI: 10.19491/j.issn.1001-9278.2020.12.009

注塑模具自动化分模设计技术研究

王静¹^,², 周来水¹, 李鹏², 毕建平², 刘军²

1.南京航空航天大学机电学院，南京 210016
2.河南工程学院机械工程学院，郑州 451191

收稿日期:2020-05-11 出版日期:2020-12-26 发布日期:2020-12-26
基金资助:

Study on Automatic Parting Design Technology of Injection Mold

WANG Jing ¹^,²,ZHOU Laishui ¹, LI Peng²,BI Jianping ², LIU Jun²

1.College of Mechanical and Electrical Engineering，Nanjing University of Aeronautics & Astronautics，Nanjing 210016，China
2.College of Mechanical Engineering，Henan University of Engineering，Zhengzhou 451191，China

Received:2020-05-11 Online:2020-12-26 Published:2020-12-26

摘要/Abstract

摘要：

结合企业注塑模具分模设计的实际知识经验，分析了当前注塑模具分模设计技术的研究现状，针对当前分模设计系统存在的不足，结合企业的实际需求，提出了一种模具分模线自动识别算法和模具体积块自动生成算法，并基于NX平台，开发了智能化分模设计系统，该系统不但操作简单快捷，而且在一定程度上降低了对设计人员经验知识的依赖。实例表明，该系统能够大幅度提高设计效率，实用性强，有实际应用价值。

关键词: 实体分模, 分模设计, 分模线, 射线探测, 模具设计

Abstract:

The current research status of the design technology of parting molds was analyzed by combination of the practical knowledge and experience of the parting mold design of injection mold. Aiming at the shortcomings of the current parting mold design system and the actual needs of manufactures， an automatic recognition algorithm for the parting line of the mold and an automatic generation algorithm for the specific blocks of the mold were proposed. Based on the NX platform， an automatic parting mold design system was developed. This system is not only easy to operate but also can reduce the dependence on the experience and knowledge of designers. The obtained example indicated that this system had high practicability and could greatly improve the design efficiency.

Key words: solid parting, parting mold design, parting line, ray detection, mold design

中图分类号:

TQ320.66⁺2

王静, 周来水, 李鹏, 毕建平, 刘军. 注塑模具自动化分模设计技术研究[J]. 中国塑料, 2020, 34(12): 53-58.

WANG Jing , ZHOU Laishui , LI Peng, BI Jianping , LIU Jun. Study on Automatic Parting Design Technology of Injection Mold[J]. China Plastics, 2020, 34(12): 53-58.

图/表 15

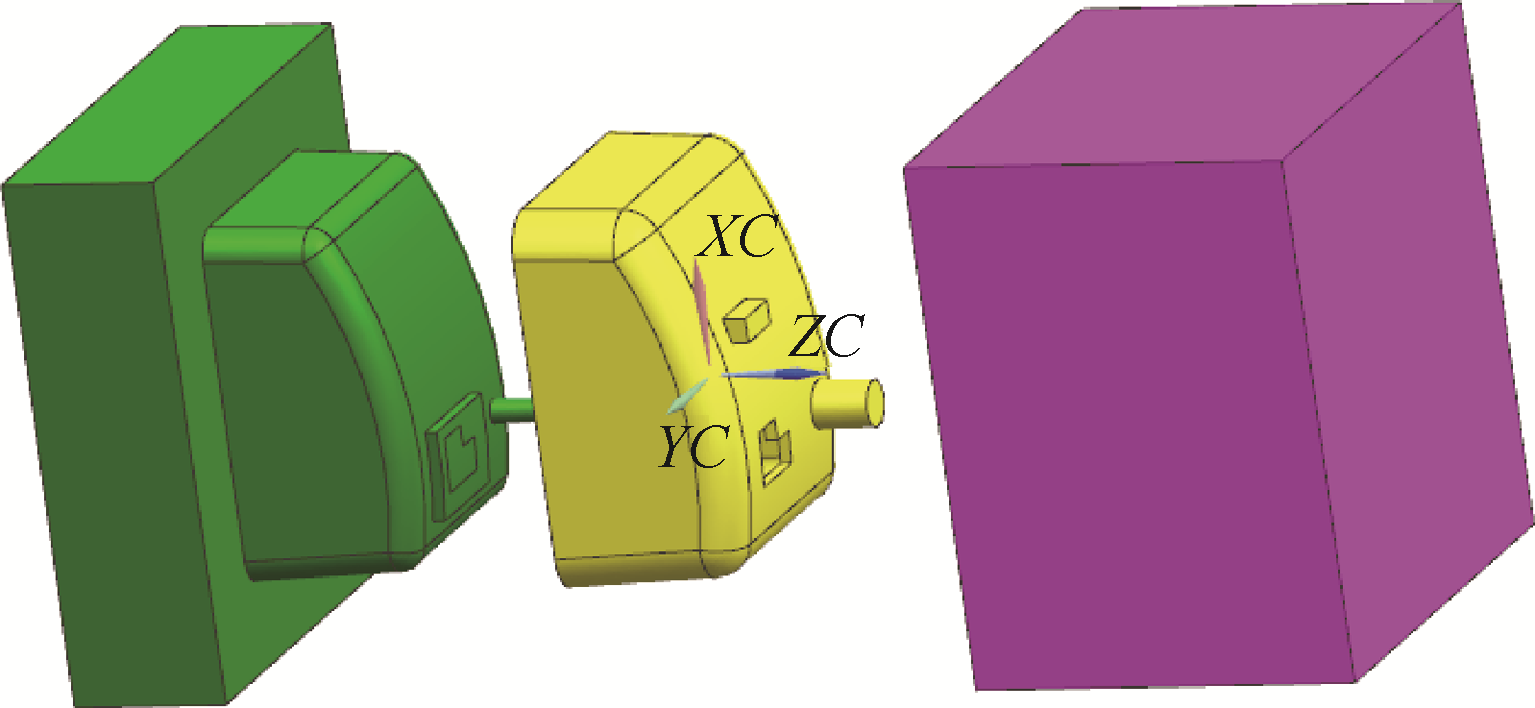

图1 分模结构示意图

Fig.1 Schematic diagram of parting structure

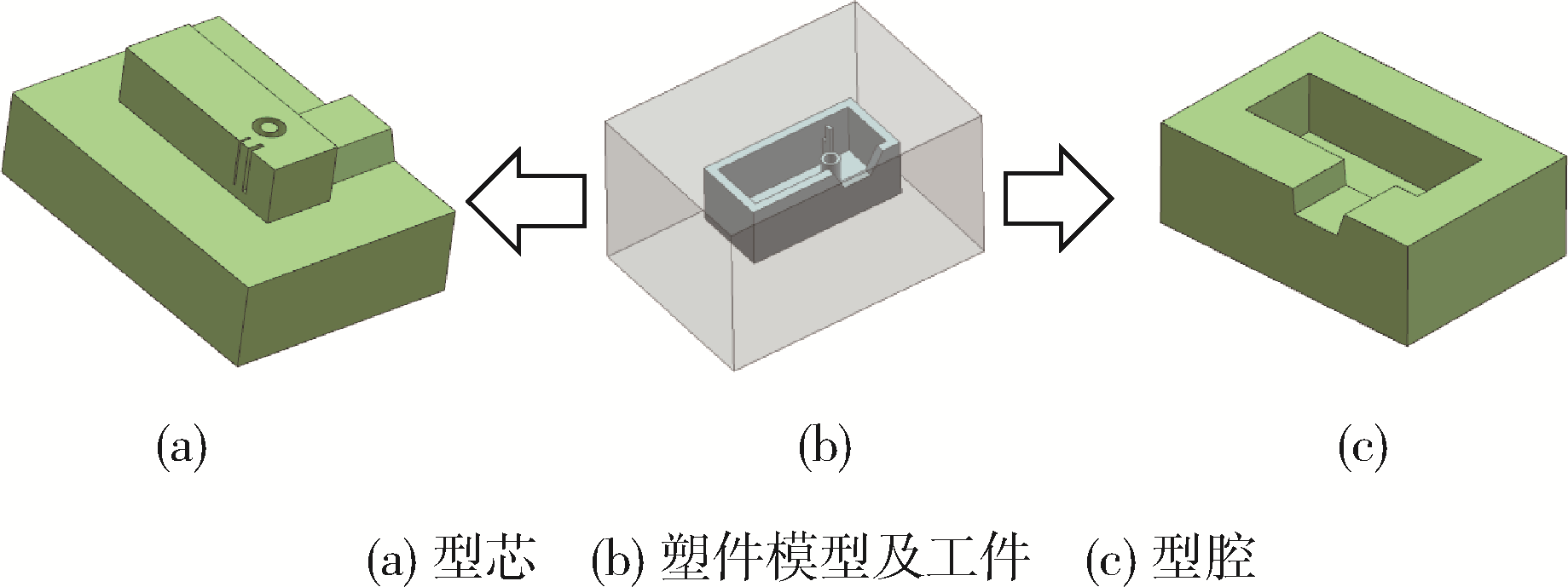

图2 实体分模法基本原理

Fig.2 Basic principle of solid parting method

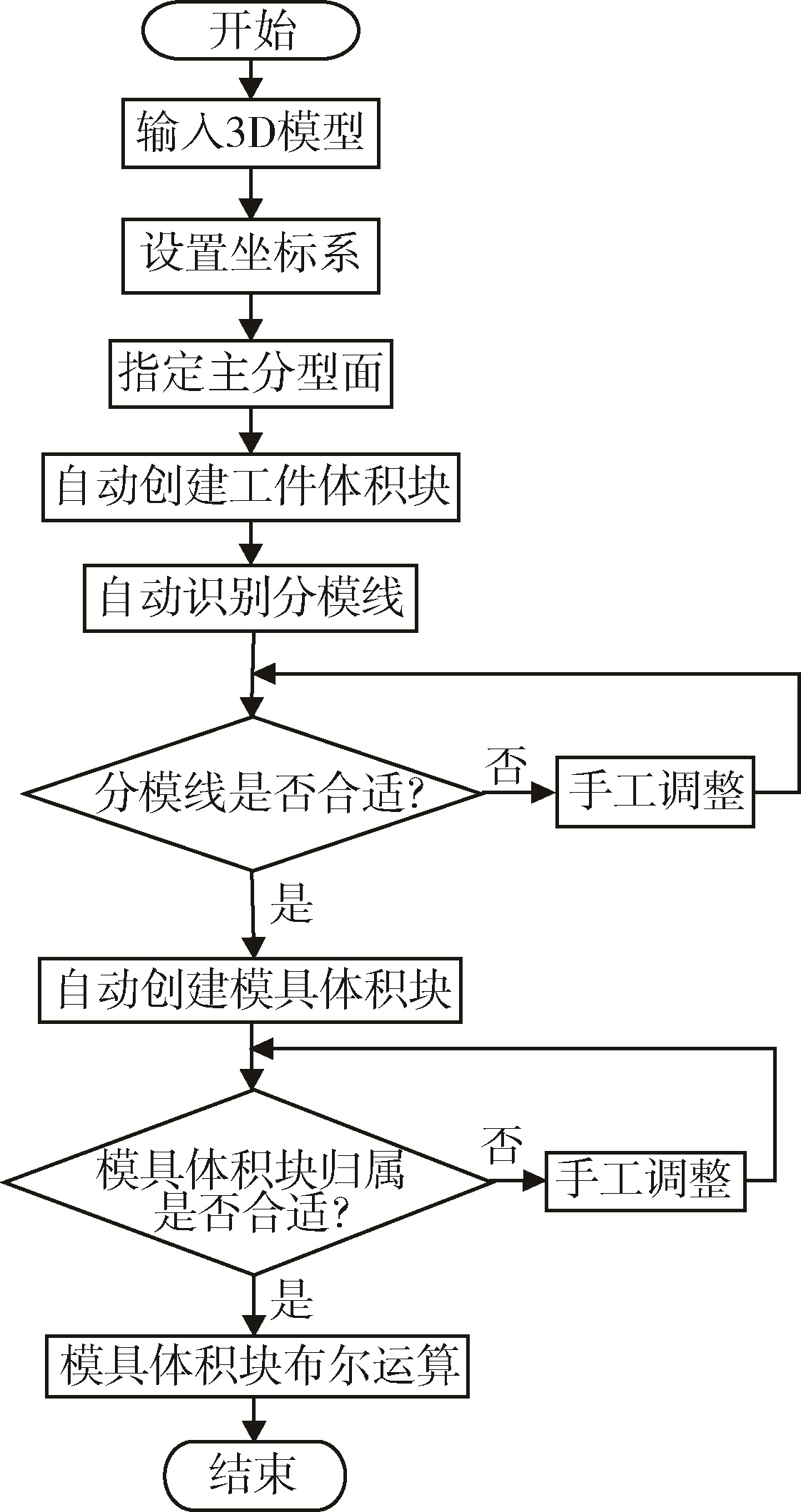

图3 自动化分模设计系统流程

Fig.3 Automatic parting design system flow

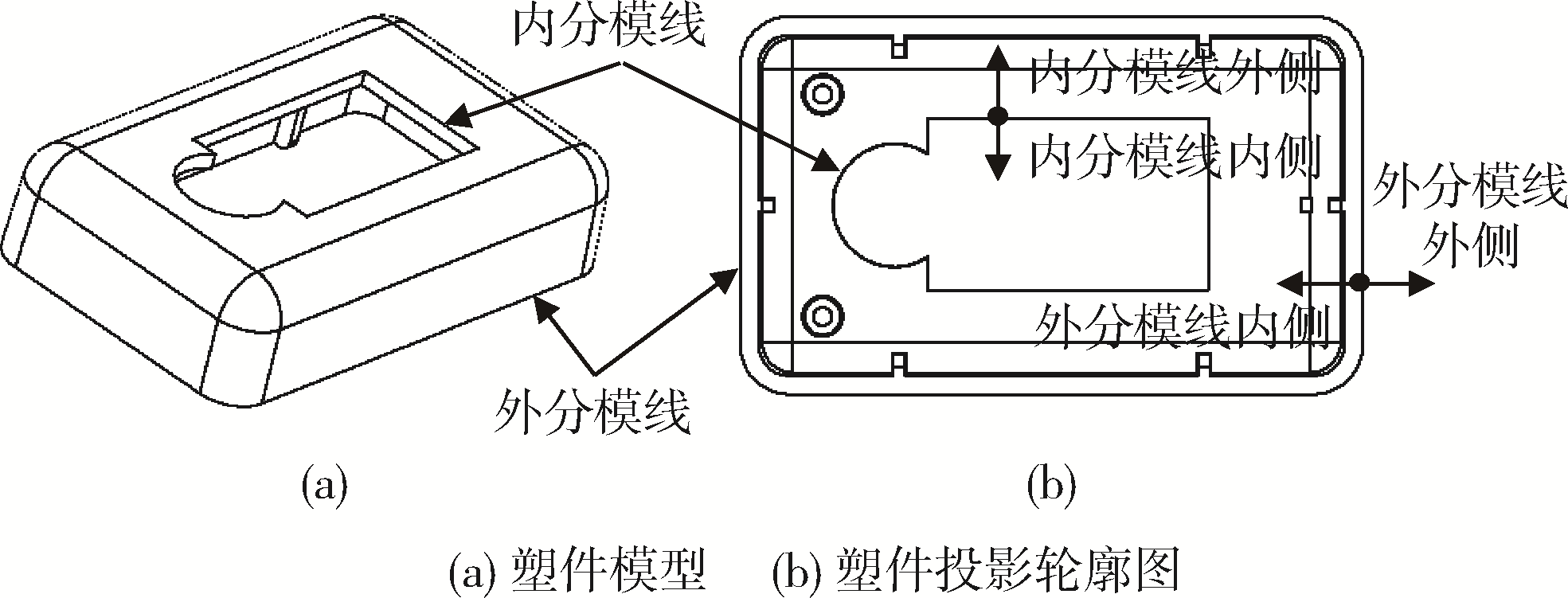

图4 塑件内外分模线示意图

Fig.4 Internal and external parting line of plastic parts

图5 射线探测法识别分模线示意图

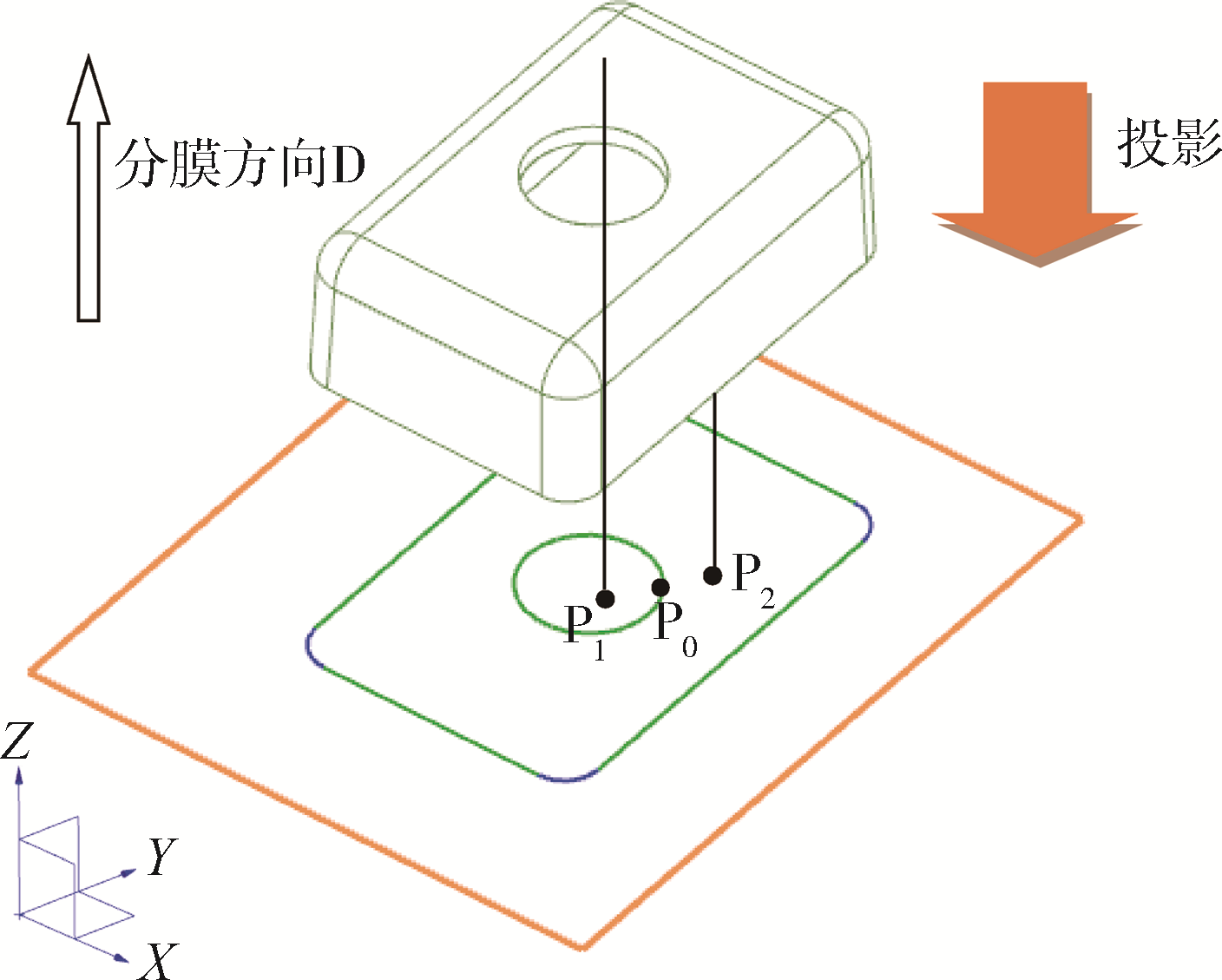

Fig.5 Identification of parting line by ray detection

图6 分模线识别算法流程

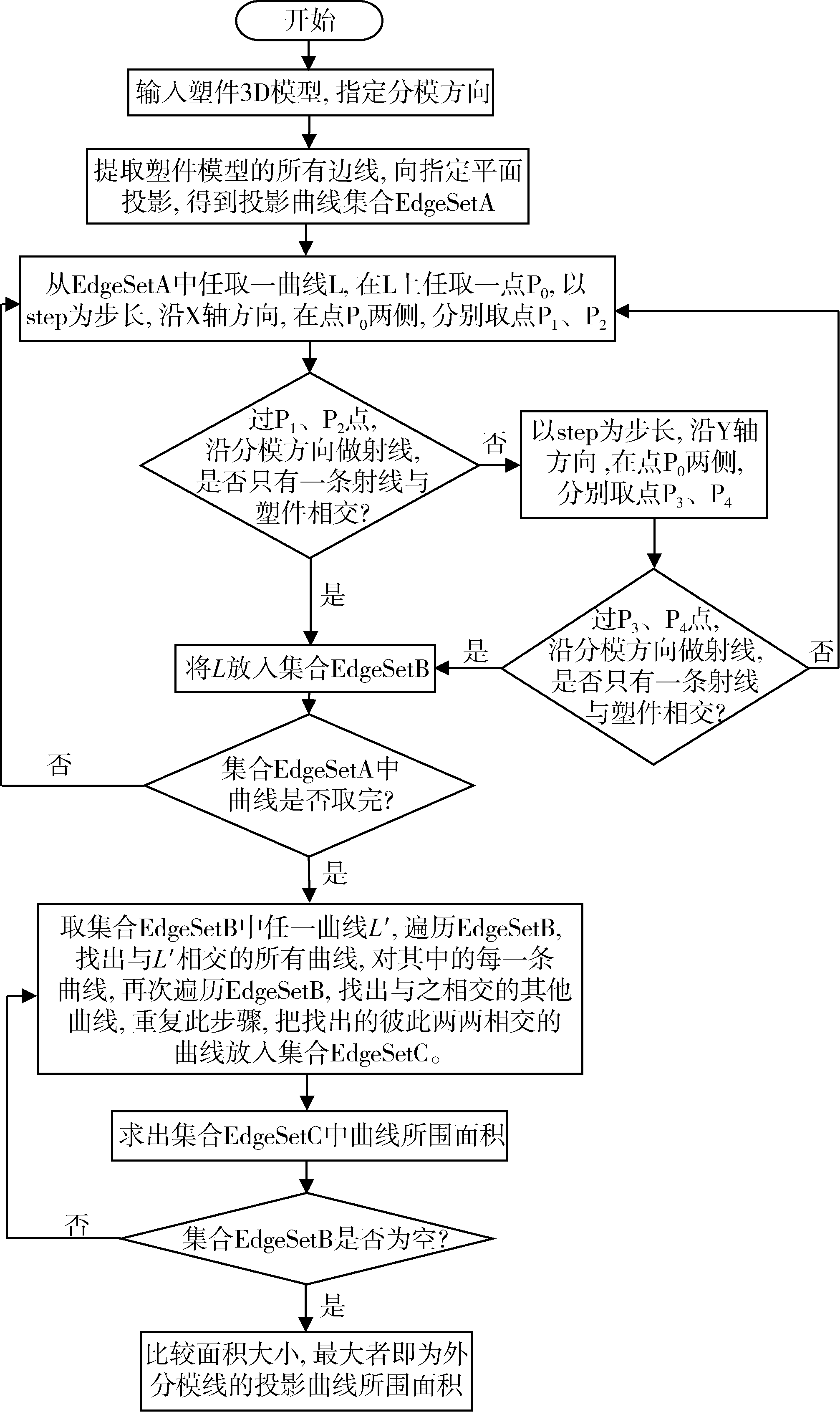

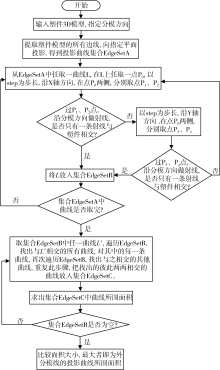

Fig.6 Algorithm flow of parting line identification

图7 平面断差型分模线

Fig.7 Plane drop parting line

图8 平面断差型分模线的模具体积块生成

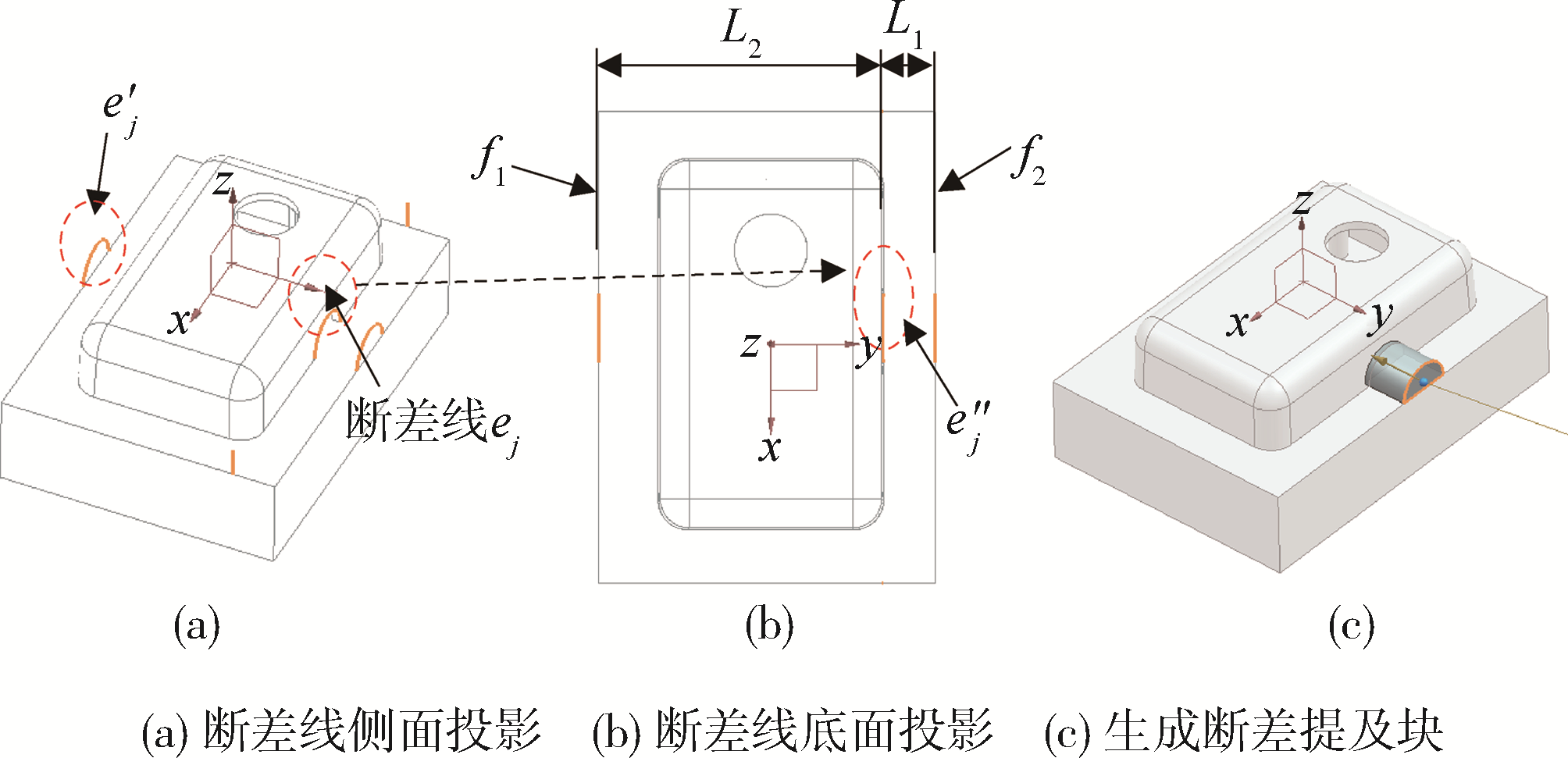

Fig.8 Generation of die volume block for plane drop parting line

图9 模具体积块自动生成算法流程

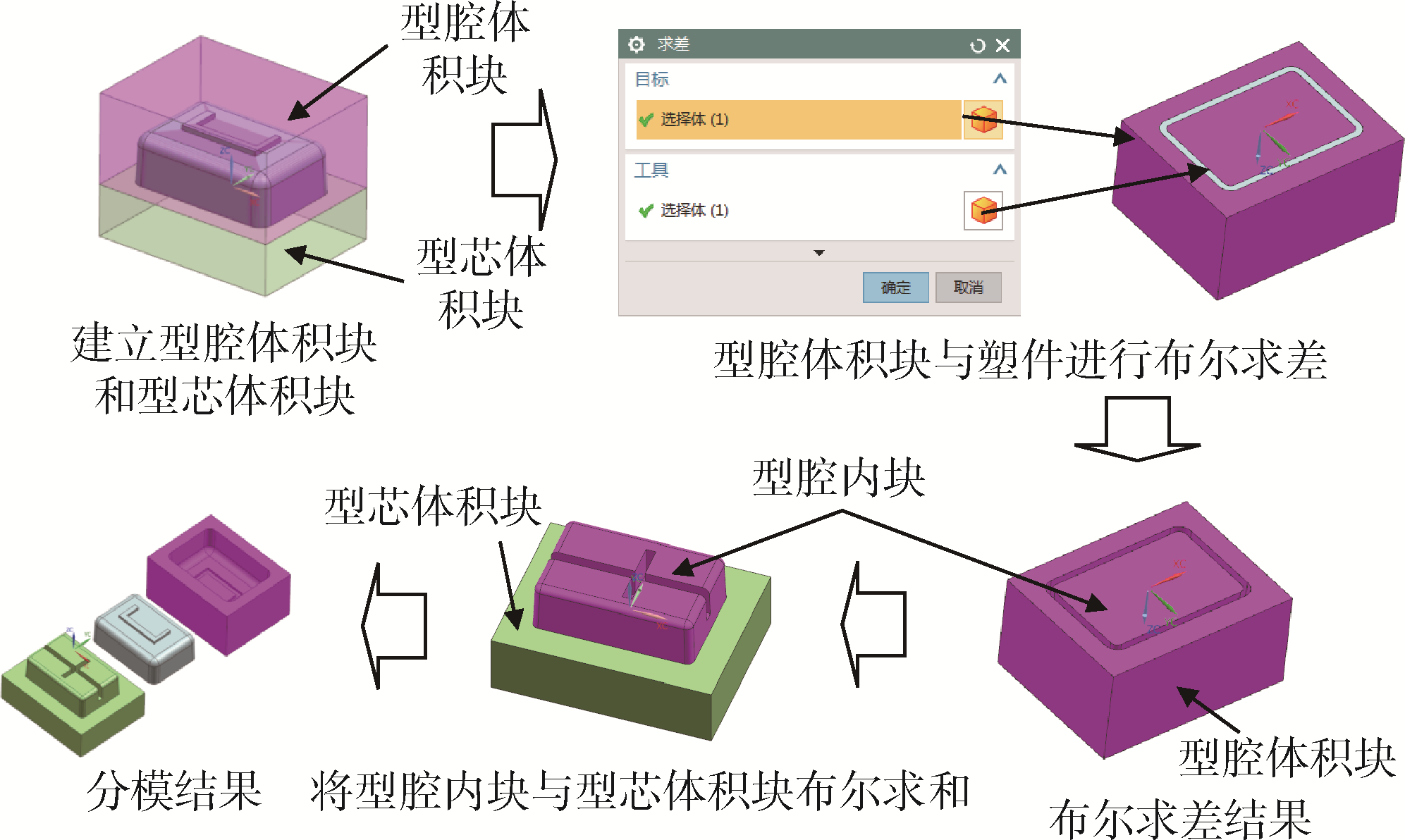

Fig.9 Algorithm flow of automatic generation of mould volume block

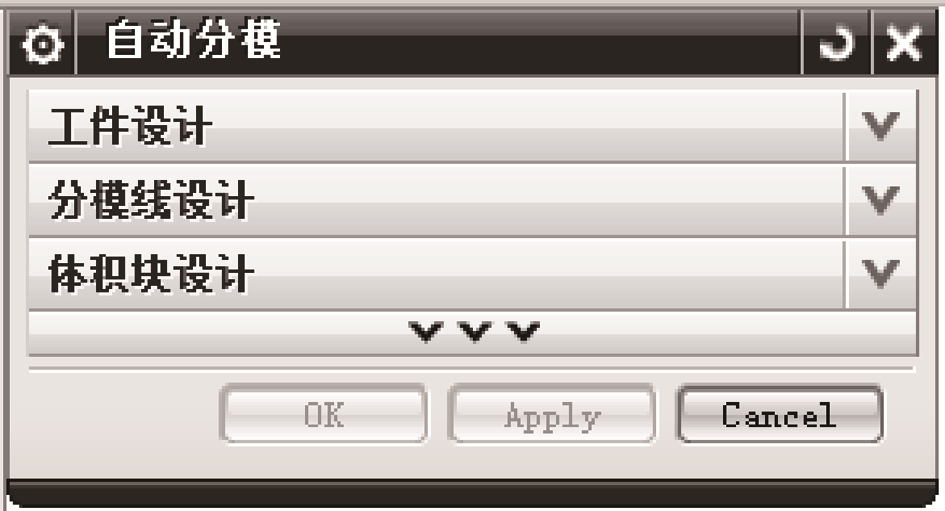

图10 自动分模对话框

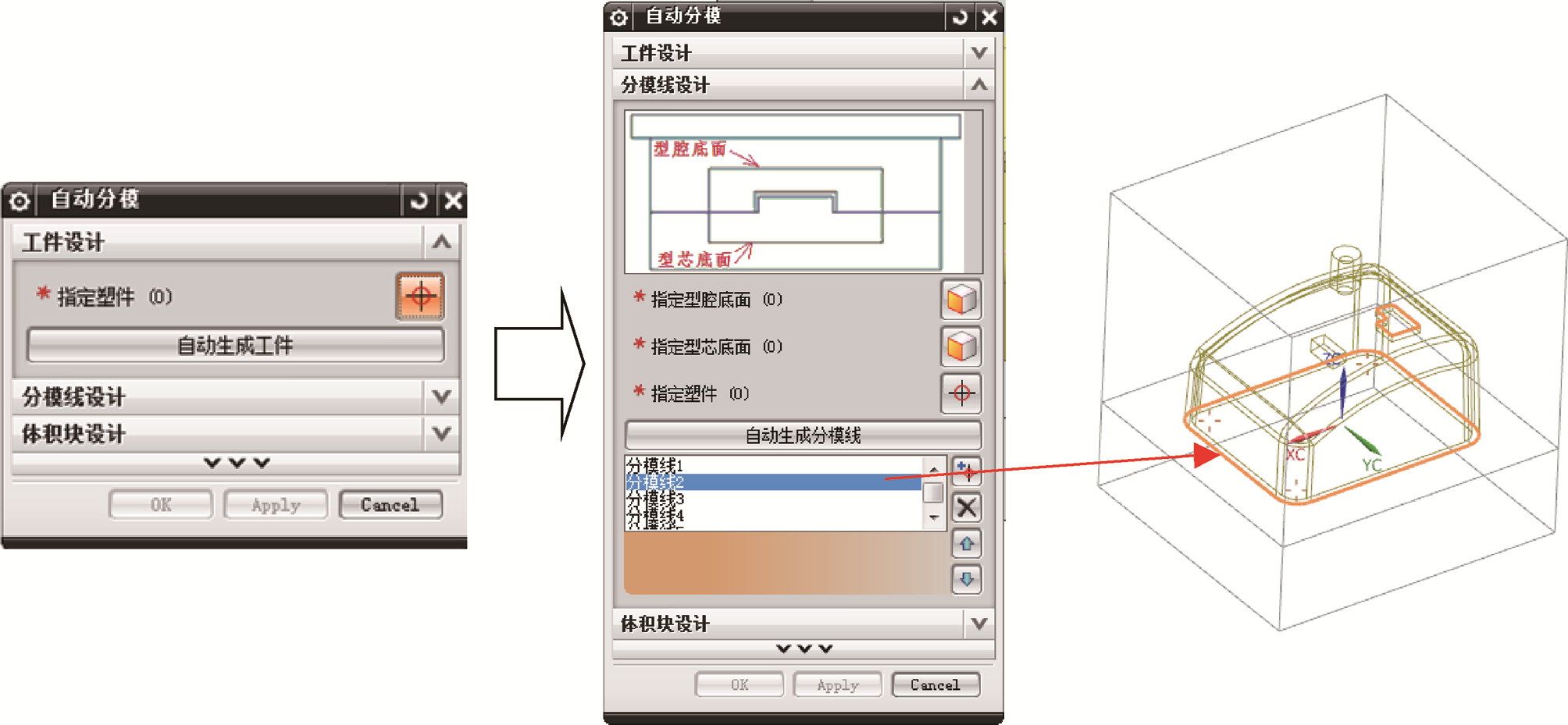

Fig.10 Automatic parting dialog box

图11 塑件结构图

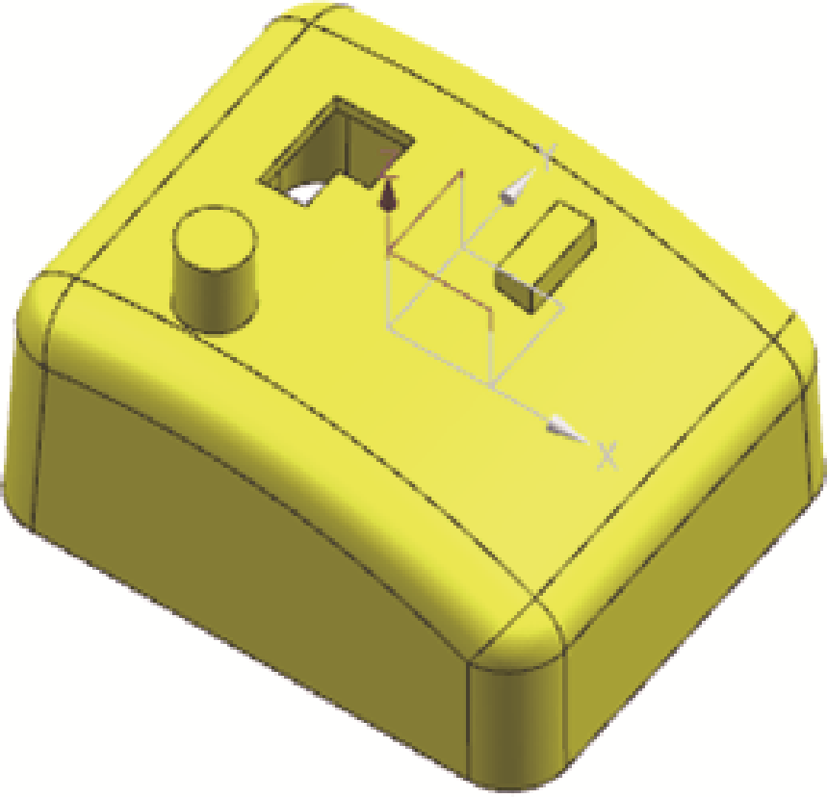

Fig.11 Structural drawing of plastic parts

图12 分模线生成

Fig.12 Parting line generation

图13 体积块生成

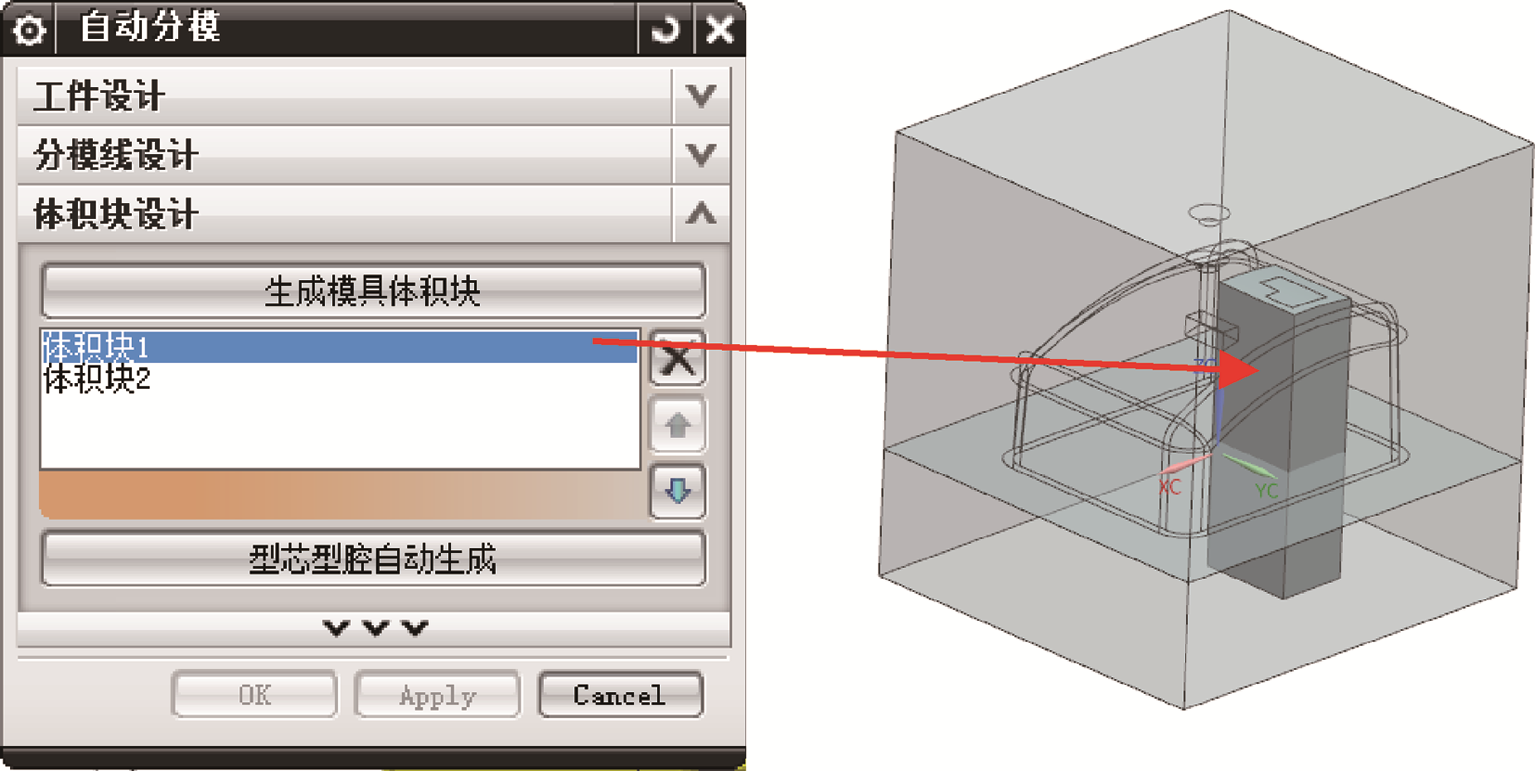

Fig.13 Volume block generation
