球形转角形状对于改善微结构塑件填充不平衡的实验研究

doi:10.19491/j.issn.1001-9278.2021.01.011

中国塑料 ›› 2021, Vol. 35 ›› Issue (1): 67-72.DOI: 10.19491/j.issn.1001-9278.2021.01.011

球形转角形状对于改善微结构塑件填充不平衡的实验研究

徐斌, 邓鈴苹, 杨宏韬, 罗涛佳, 冯学良, 胡李

西南科技大学制造过程测试技术教育部重点实验室，四川绵阳 621010

收稿日期:2020-05-19 出版日期:2021-01-26 发布日期:2021-01-22
基金资助:
大学生创新基金(CX19-111)

Experimental Study on Effect of Spherical Corner Shape on Improvement of Filling Imbalance of Microstructural Plastic Parts

XU Bin, DENG Lingping, YANG Hongtao, LUO Taojia, FENG Xueliang, HU Li

Key Laboratory of Testing Technology for Manufacturing Process，Ministry of Education，Southwest University of Science and Technology，Mianyang 621010，China

Received:2020-05-19 Online:2021-01-26 Published:2021-01-22

摘要/Abstract

摘要：

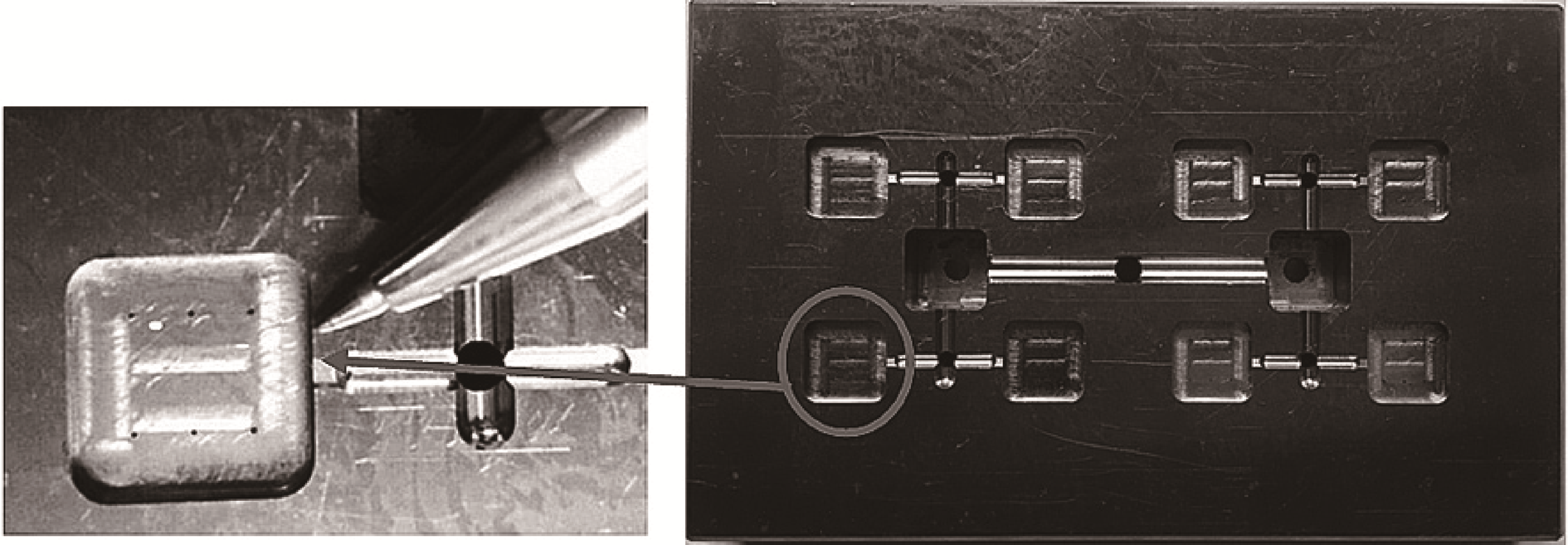

在流道分级部位设置直角转角、球形转角改善微注塑件充填不平衡。设计带有直径分别为200 μm与300 μm微圆柱的孔的1模8腔注塑模具，以高密度聚乙烯（PE-HD）材料进行实验。结果表明，随着注射速率和模具温度的逐渐增加，球形转角对改善填充不平衡优于直角转角；随着微圆柱孔特征尺寸的增大，直角转角与球形转角对填充不平衡的改善均会提高。

关键词: 转角形状, 微注塑, 填充不平衡, 微圆柱

Abstract:

The right-angle corners and spherical corners were arranged in the grading part of the flow channel to improve the filling imbalance of microinjection-molded parts. An eight?cavity injection mold with micro-cylinder holes at diameters of 200 and 300 μm was designed. The injection-molding experiment was carried out with high?density polyethylene （PE-HD） as a raw material. The results indicated that as the injection rate and mold temperature increased gradually， the spherical corners became better than the right?angle ones for improving filling imbalance. With an increase in the feature size of the micro?cylindrical hole， the improvement of the filling imbalance could be further enhanced by the right?angle corners and the spherical corners.

Key words: corner shape, micro injection molding, unbalanced filling, micro cylinder

中图分类号:

TQ 320.66

徐斌, 邓鈴苹, 杨宏韬, 罗涛佳, 冯学良, 胡李. 球形转角形状对于改善微结构塑件填充不平衡的实验研究[J]. 中国塑料, 2021, 35(1): 67-72.

XU Bin, DENG Lingping, YANG Hongtao, LUO Taojia, FENG Xueliang, HU Li. Experimental Study on Effect of Spherical Corner Shape on Improvement of Filling Imbalance of Microstructural Plastic Parts[J]. China Plastics, 2021, 35(1): 67-72.

图/表 11

参考文献 14

1	PIOTTER V， HOLSTEIN N， PLEWA K， et al. Replication of Micro Components by Different Variants of Injection Molding ［J］. Microsystem Technologies ， 2004， 10（6/7）： 547⁃551.
2	MICHAELI W， SPENNEMANN A， GARTNER R. New Plastification Concepts for Micro Injection Molding［J］. Microsystem Technologies， 2002， 8（1）： 55⁃57.
3	GORNIK C. Injection Moulding of Parts with Microstructured Surfaces for Medical Applications ［J］. Macromolecular Symposia， 2004， 217： 365⁃374.
4	杨卫民，谢鹏程，杨高品.注射成型多模腔充填不平衡现象的产生机理（Ⅰ）［J］.中国塑料， 2004， 18（11）： 93⁃99.
	YANG W M， XIE P C， YANG G P. Mechanism of Filling Imbalance of Plastics Injection Molding in Multi⁃cavity Molds（Ⅰ）［J］. China Plastics， 2004， 18（11）： 93⁃99.
5	杨卫民，谢鹏程，杨高品.注射成型多模腔充填不平衡现象的产生机理（Ⅱ）［J］.中国塑料， 2004， 18（12）： 81⁃85.
	YANG W M， XIE P C， YANG G P. Mechanism of Filling Imbalance of Plastics Injection Molding in Multi⁃cavity Molds（Ⅱ）［J］.China Plastics， 2004， 18（12）： 81⁃85.
6	YANG W M， YOKOI H. Visual Analysis of The Flow Behavior of Core Material in a Fork Portion of Plastic Sandwich Injection Molding［J］. Polymer Testing，2003， 22（1）： 37⁃43.
7	齐晓杰. 塑料成型工艺与模具设计［M］. 北京：机械工业出版社，2005：10.
8	范杵兰（编译，黄泽雄（编译. 注塑模的平衡问题——多型腔模具不平衡充模的解决方案［J］. 国外塑料，2008， 12：48⁃54.
	FAN C L， HUANG Z X. Injection Mold Balance Unbalance［J］.Foreign Plastics， 2008，12：48⁃54.
9	周秋霜. 基于数值模拟的微注射成型浇注系统优化设计［D］. 郑州：郑州大学， 2012.
10	李爽，王利霞，李倩，等. 微注塑薄壁制品可成型性及充填过程中的流动现象分析［J］.高分子材料科学与工程， 2013， 29（4）： 109⁃112.
	LI S， WANG L X， LI Q， et al. Analysis of Molding Ability of The Micro Thin Wall Parts and Some Flow Phenomena in Filling Stage of Micro Injection Molding［J］.Polymer Materials Science and Engineering，2013，29（4）： 109⁃112.
11	YANG S Y. A Study on The Micro⁃Injection Molding of Multi⁃Cavity Ultra⁃thin Parts［J］. Polym Adv Technol， 2011， 22（6）： 891⁃902.
12	DAVIDE M， MARCO S， GIOVANNI L. Characterization of The Micro Injection Compression Molding Process for The Replication of High Aspect Ratio Micro⁃Structured［J］. Microsyst Technol， 2017， 23（8）： 3 661⁃3 670.
13	郭幼丹，程晓农. 微注塑成型过程塑料熔体流动的偏移行为［J］. 化工学报， 2015， 66（6）： 2 329⁃2 335.
	GUO Y D， CHENG X N. Flowing Deviation Behavior of Plastic Melt During Micro Injection Molding Process［J］. CIESC Journal， 2015， 66（6）： 2 329⁃2 335.
14	XU B， DENG A L， XUE S. Experimental Study on Filling Imbalance of Plastic Parts with Microcyclinders ［J］. Polymer Engineering and Science， 2020， 60 （1）： 22⁃31.

序号	注射速率/%^1）	模具温度/℃	熔体温度/℃	注射时间/s
1	60	72	250	0.4
2	75	72	250	0.4
3	90	72	250	0.4
4	60	76	250	0.4
5	75	76	250	0.4
6	90	76	250	0.4
7	60	80	250	0.4
8	75	80	250	0.4
9	90	80	250	0.4

序号	注射速率/%^1）	模具温度/℃	熔体温度/℃	注射时间/s
1	60	72	250	0.4
2	75	72	250	0.4
3	90	72	250	0.4
4	60	76	250	0.4
5	75	76	250	0.4
6	90	76	250	0.4
7	60	80	250	0.4
8	75	80	250	0.4
9	90	80	250	0.4

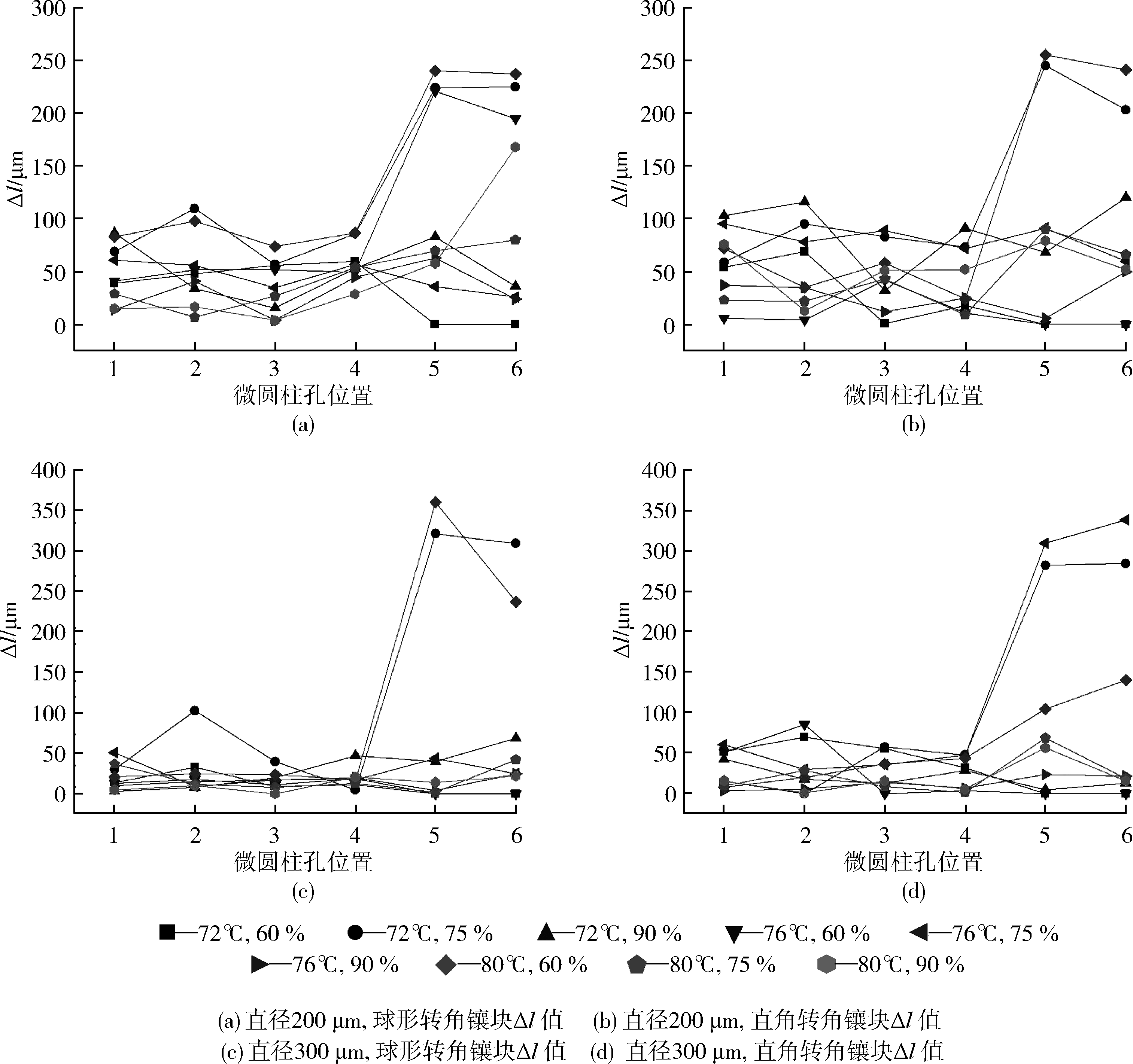

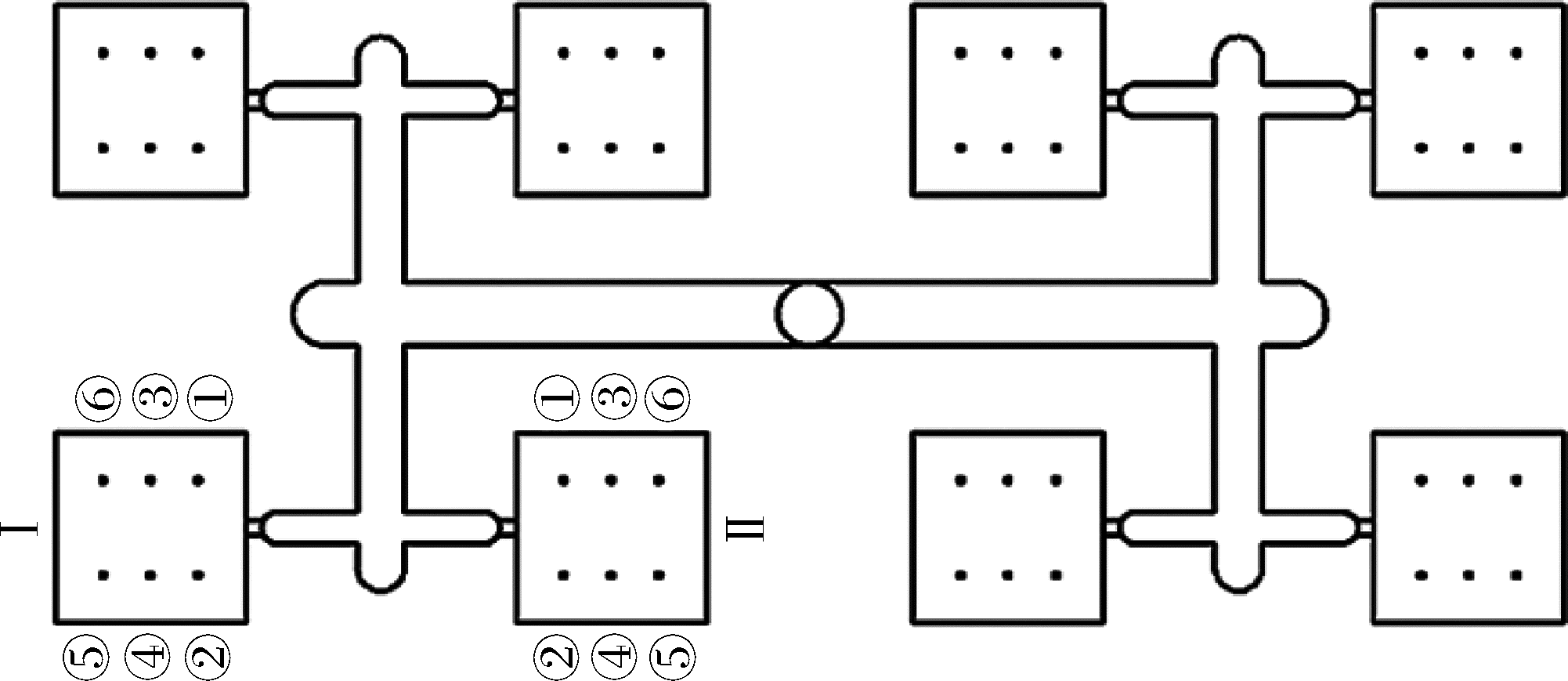

组号	型腔?Ⅰ						型腔?Ⅱ
组号	①	②	③	④	⑤	⑥	①	②	③	④	⑤	⑥
1	296	253	274	206	5	6	348	323	218	238	6	8
2	422	419	318	346	6	7	406	419	376	394	283	285
3	464	469	429	463	380	381	421	451	416	434	375	368
4	367	361	263	293	5	8	316	275	263	289	5	6
5	372	389	329	337	7	5	433	419	365	385	310	339
6	463	445	424	428	326	332	459	439	438	421	350	354
7	356	355	275	272	6	8	348	375	312	316	105	141
8	442	447	404	387	282	321	452	418	395	385	351	340
9	457	462	459	446	352	375	473	463	443	452	409	391

组号	型腔?Ⅰ						型腔?Ⅱ
组号	①	②	③	④	⑤	⑥	①	②	③	④	⑤	⑥
1	296	253	274	206	5	6	348	323	218	238	6	8
2	422	419	318	346	6	7	406	419	376	394	283	285
3	464	469	429	463	380	381	421	451	416	434	375	368
4	367	361	263	293	5	8	316	275	263	289	5	6
5	372	389	329	337	7	5	433	419	365	385	310	339
6	463	445	424	428	326	332	459	439	438	421	350	354
7	356	355	275	272	6	8	348	375	312	316	105	141
8	442	447	404	387	282	321	452	418	395	385	351	340
9	457	462	459	446	352	375	473	463	443	452	409	391

组号	型腔?Ⅰ						型腔?Ⅱ
组号	①	②	③	④	⑤	⑥	①	②	③	④	⑤	⑥
1	147	159	174	158	6	7	201	228	175	176	6	7
2	266	213	246	257	5	6	325	308	329	330	245	203
3	265	243	306	260	231	184	368	359	338	351	299	304
4	233	220	171	180	7	8	239	224	213	191	7	5
5	306	313	291	295	150	154	401	391	380	367	241	214
6	409	389	391	376	311	335	446	424	379	351	317	285
7	330	361	307	352	8	7	402	326	365	376	255	241
8	398	384	352	357	235	248	421	362	395	366	325	314
9	368	430	369	387	322	298	444	443	420	439	401	350
