压差法测试塑料管材氧气透过量的研究

doi:10.19491/j.issn.1001-9278.2021.01.012

中国塑料 ›› 2021, Vol. 35 ›› Issue (1): 73-77.DOI: 10.19491/j.issn.1001-9278.2021.01.012

压差法测试塑料管材氧气透过量的研究

倪佳, 段凯歌(), 朱辉, 胡明远, 程志, 于东明

曼瑞德聚合物实验室，浙江温州 325000

收稿日期:2020-06-02 出版日期:2021-01-26 发布日期:2021-01-22

Study on Oxygen Permeability of Plastic Pipes Through Manometric Method

NI Jia, DUAN Kaige(), ZHU Hui, HU Mingyuan, CHENG Zhi, YU Dongming

Polymer Lab，Menred Group Co，Ltd，Wenzhou 325000，China

Received:2020-06-02 Online:2021-01-26 Published:2021-01-22
Contact: DUAN Kaige E-mail:duan.kaige@menred.com

摘要/Abstract

摘要：

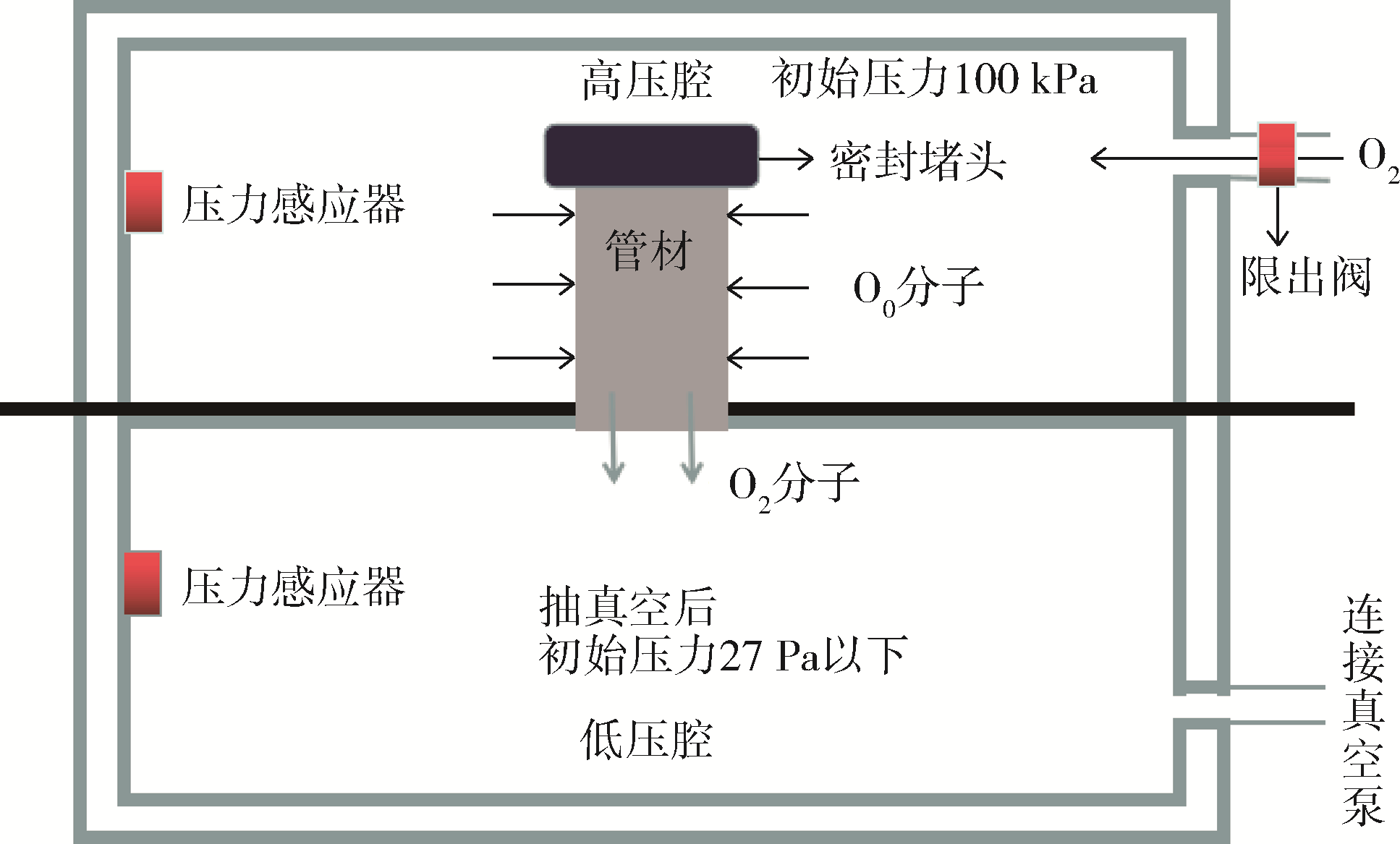

采用一种压差法测试氧气透过量的方法测试了塑料管材的透氧性能，介绍了其测试原理，并对市场上典型的纯塑料管、阻氧管以及实验室自主研发的新型合金阻氧管的透氧性能进行测试，探讨了管材结构对压差法测试结果的影响。结果表明，获得的数据规律性好、重复性高，测试周期较短（仅需2 d），有利于对塑料管材阻氧性能好坏进行快速地定性判断。

关键词: 压差法, 塑料管材, 乙烯-乙烯醇共聚物, 合金阻氧管, 氧气透过量

Abstract:

In this work， we adopted a manometric method to test the oxygen gas transmission of plastics pipe. The test principle was introduced， and the oxygen permeability of the representative plastic tube， oxygen barrier tube， and new alloy oxygen barrier tube developed by our laboratory were measured. The influence of pipe structure on the test results was discussed. The obtained data were found to have a good regularity， high repeatability， and a short test period as short as only 2 days. This result is helpful to quickly and qualitatively judge the quality of the oxygen resistance of plastic pipes.

Key words: manometric method, plastic pipe, ethylene-vinyl alcohol copolymer, alloy oxygen barrier, oxygen permeability

中图分类号:

TQ 320.72⁺4

倪佳, 段凯歌, 朱辉, 胡明远, 程志, 于东明. 压差法测试塑料管材氧气透过量的研究[J]. 中国塑料, 2021, 35(1): 73-77.

NI Jia, DUAN Kaige, ZHU Hui, HU Mingyuan, CHENG Zhi, YU Dongming. Study on Oxygen Permeability of Plastic Pipes Through Manometric Method[J]. China Plastics, 2021, 35(1): 73-77.

图/表 6

参考文献 8

1	张成武. 耐热聚乙烯（PE⁃RT）管材［J］. 塑料，2003，32（3）： 78⁃83.
	ZHAG C W. Heat⁃resistant Polyethylene （PE⁃RT） Pipe［J］. Plastics， 2003， 32（3）： 78⁃83.
2	吴大鸣，刘颖，龙文保. 几种用于建筑冷热水输送的塑料管材的比较［J］. 塑料， 2001， 30（2）： 49⁃53.
	WU D M， LIU Y， LONG W B. Comparison of Several Plastic Pipes Used in the Construction of Cold and Hot Water Transportation［J］. Plastics， 2001， 30（2）： 49⁃53.
3	王敏. 乙烯⁃乙烯醇共聚物（EVOH）的性能、加工及应用［J］. 塑料科技， 1988（1）： 28⁃34.
	WANG M. Performance， Processing and Application of Ethylene⁃vinyl Alcohol Copolymer （EVOH）［J］. Plastics Technology， 1988（1）： 28⁃34.
4	江萍. 阻氧材料与管材的阻氧性能［J］. 现代商贸工业， 2007， 19（1）： 120⁃121.
	JIANG P. Oxygen Barrier Material and Tube Oxygen Barrier Performance［J］. Modern Trade and Industry， 2007， 19（1）： 120⁃121.
5	， Warm Water Surface Heating Systems and Radiator Connecting Systems—Plastics Piping Systems and Multilayer Piping Systems［S］.
6	， Plastics Piping Systems—Multilayer Pipes—Determination of the Oxygen Permeability of the Barrier Pipe［S］.
7	谢兰桂，赵霞，窦思红，等. 压差法测定氧气透过量影响因素及控制的研究［J］. 药物分析杂质， 2018， 38（10）： 1 798⁃1 802.
	XIE L G， ZHAO X， DOU S H， et al. Study on the Influencing Factors and Control of Oxygen Permeability Measurement by Differential Pressure Method［J］. Pharmaceutical Analysis Impurities， 2018， 38（10）： 1798⁃1802.
8	武志军. 冷热水用塑料管材透氧率的测试方法［J］. 塑料， 2009， 38（4）： 113 ⁃115.
	WU Z J. Test Method of Oxygen Permeability of Plastic Pipes for Hot and Cold Water［J］. Plastics， 2009， 38（4）： 113 ⁃115.

样品编号	样品名称	压差法测试氧气透过量/ cm³·m^?2·d^?1·Pa^-1	ISO17455:2005 标准法测试透氧率/ mg·m^-2·d^-1
1^#	无阻氧PE?RT管	17.51	2.720
2^#	无阻氧PB管	13.425 5	1.630
3^#	无阻氧PE?X管	18.863 1	3.710
4^#	阻氧PE?RT管	5.856 7	0.154
5^#	阻氧PB管	6.084 6	0.106
6^#	PE?X管	6.867 1	0.166

样品编号	样品名称	压差法测试氧气透过量/ cm³·m^?2·d^?1·Pa^-1	ISO17455:2005 标准法测试透氧率/ mg·m^-2·d^-1
1^#	无阻氧PE?RT管	17.51	2.720
2^#	无阻氧PB管	13.425 5	1.630
3^#	无阻氧PE?X管	18.863 1	3.710
4^#	阻氧PE?RT管	5.856 7	0.154
5^#	阻氧PB管	6.084 6	0.106
6^#	PE?X管	6.867 1	0.166

样品名称	压差法测试氧气透过量/cm³·m^-2·d^-1·Pa^-1
3层阻氧PE?RT管	6.867 1
5层阻氧PE?RT管	6.525 1

样品名称	压差法测试氧气透过量/cm³·m^-2·d^-1·Pa^-1
3层阻氧PE?RT管	6.867 1
5层阻氧PE?RT管	6.525 1
