基于主成分分析结合灰色关联度的PPO/PA翼子板注射成型研究

doi:10.19491/j.issn.1001-9278.2022.05.016

中国塑料 ›› 2022, Vol. 36 ›› Issue (5): 99-103.DOI: 10.19491/j.issn.1001-9278.2022.05.016

基于主成分分析结合灰色关联度的PPO/PA翼子板注射成型研究

欧阳宇(), 刘泓滨()

昆明理工大学机电工程学院，昆明 650500

收稿日期:2021-11-26 出版日期:2022-05-26 发布日期:2022-05-26
通讯作者: 刘泓滨（1961—），男，教授，从事机器人技术，数字化设计与制造，lihhong6696@163.com
E-mail:728994027@qq.com;lihhong6696@163.com
作者简介:欧阳宇（1996—），男，在读硕士研究生，从事数字化设计与制造，728994027@qq.com

Injection molding of PPO/PA fender based on principal component analysis and grey relational analysis

OUYANG Yu(), LIU Hongbin()

Faculty of Mechanical and Electrical Engineering，Kunming University of Science and Technology，Kunming 650500，China

Received:2021-11-26 Online:2022-05-26 Published:2022-05-26
Contact: LIU Hongbin E-mail:728994027@qq.com;lihhong6696@163.com

摘要/Abstract

摘要：

以PPO/PA（聚苯醚/聚酰胺）翼子板为研究对象，在数值模拟基础上提出了一种主成分分析（PCA）结合灰色关联度（GRA）的研究方法，得到第一主成分方程、各项指标贡献度、各工艺参数对综合质量的影响程度及较优工艺参数组合，实现翼子板翘曲变形、体积收缩不均和缩痕等缺陷的优化。结果表明，各工艺参数对综合质量的影响程度为：冷却时间>模具温度>熔体温度>保压时间>保压压力；优化后，最大翘曲变形量、体积收缩率和缩痕长度分别由原来的11.29 mm、16.24 %、0.060 6 mm下降到10.21 mm、14.4 %、0.056 4 mm，分别下降了9.6 %、11.33 %和7 %。

关键词: 翼子板, 主成分分析, 灰色关联度, 多目标

Abstract:

This paper reported an intensive study on the injection molding of polyphenylene ether/polyamide fender. Based on the results from numerical simulation， a research method of principal component analysis combined with grey relational analysis was proposed to obtain the first principal component equation. Then， the contribution degree of each index， the influence degree of each process parameter on the comprehensive quality， and the combination of better process parameters were achieved to optimize the defects such as wing warpage deformation， uneven volume shrinkage and shrinkage mark. The results indicated that the influence degree of each process parameter on the comprehensive quality increased by an order of： cooling time > die temperature > melt temperature > holding time > holding pressure. After optimization， the maximum warpage deformation decreased by 9.6 % from 11.29 to 10.21 mm， volume shrinkage decreased by 11.33 % from 16.24 % to 14.4 %， and shrinkage mark length decreased by 7 % from 0.060 6 to 0.056 4 mm.

Key words: fender, principal component analysis, grey relational analysis, multiple target

中图分类号:

TQ320.66⁺2

欧阳宇, 刘泓滨. 基于主成分分析结合灰色关联度的PPO/PA翼子板注射成型研究[J]. 中国塑料, 2022, 36(5): 99-103.

OUYANG Yu, LIU Hongbin. Injection molding of PPO/PA fender based on principal component analysis and grey relational analysis[J]. China Plastics, 2022, 36(5): 99-103.

图/表 8

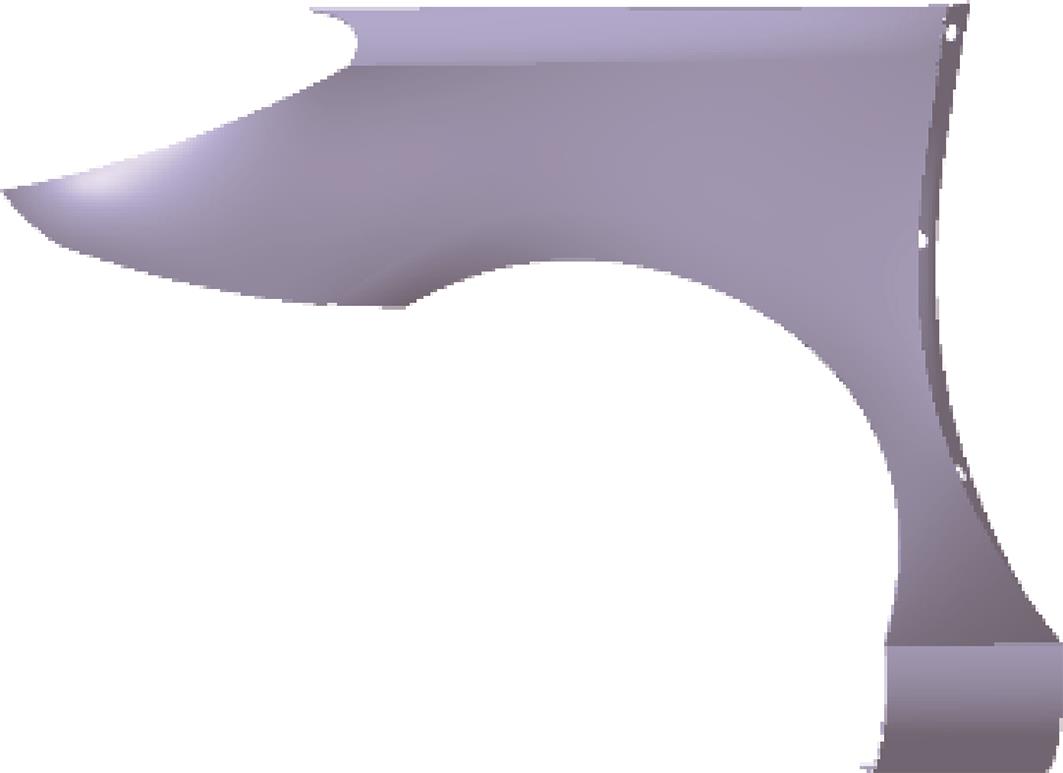

图 1 塑件三维模型

Fig.1 Three?dimensional model of the plastic part

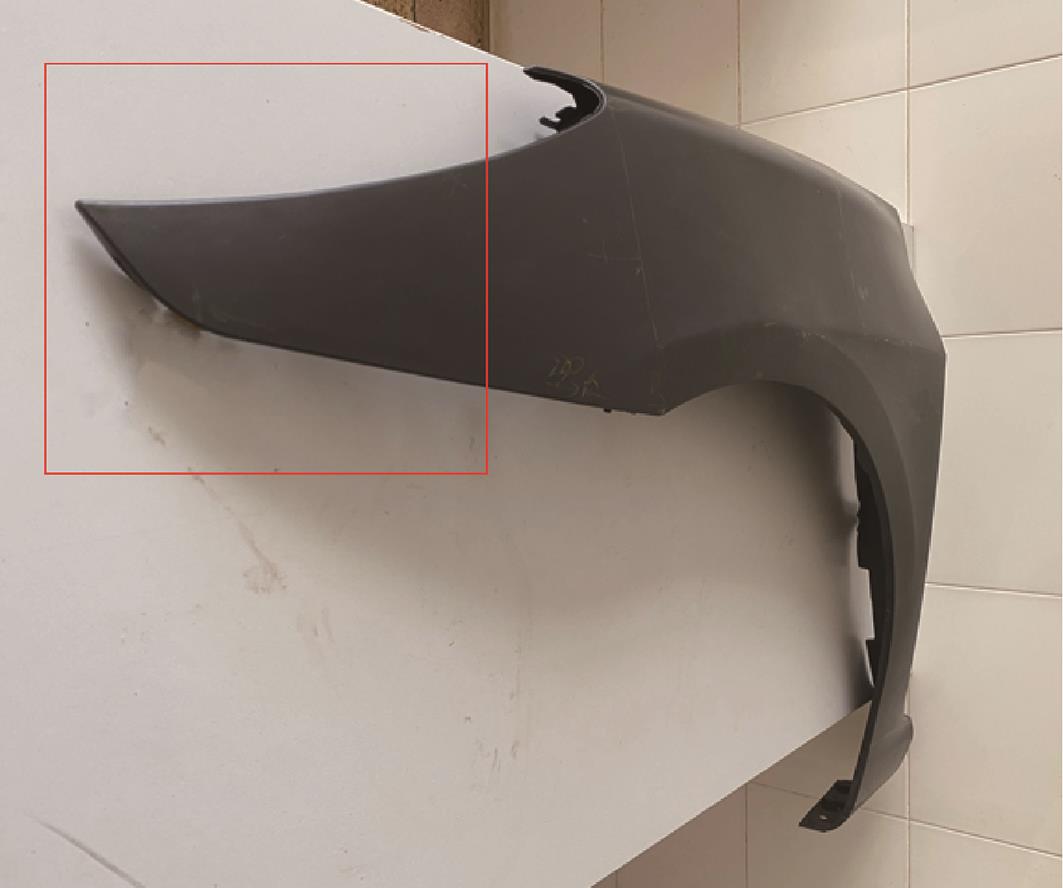

图 2 塑件样品

Fig.2 Plastic sample

水平	A/℃	B/℃	C/MPa	D/s	E/s
1	270	115	105	13	16
2	280	125	115	18	18
3	290	135	125	23	20
4	300	145	135	28	22

表 1 因素水平表

Tab.1 Test factor level

序号	试验因素					X₁	S_NR（X₁）	X₂	S_NR （X₂）	X₃	S_NR （X₃）
序号	A/℃	B/℃	C/MPa	D/s	E/s	X₁	S_NR（X₁）	X₂	S_NR （X₂）	X₃	S_NR （X₃）
1	280	125	115	18	16	10.20	-20.17	14.92	-23.48	0.056 0	25.04
2	280	145	125	13	20	10.46	-20.39	14.88	-23.45	0.055 2	25.16
3	270	125	125	28	18	10.45	-20.38	14.34	-23.13	0.058 8	24.61
4	290	135	125	23	16	10.16	-20.14	15.38	-23.74	0.045 1	26.92
5	270	115	105	13	16	10.31	-20.27	14.40	-23.17	0.058 9	24.60
6	270	145	115	23	22	15.13	-23.60	12.16	-21.70	0.057 6	24.79
7	290	115	115	28	20	10.11	-20.10	15.40	-23.75	0.047 2	26.52
8	270	135	135	18	20	10.96	-20.80	14.17	-23.03	0.057 4	24.82
9	300	135	115	13	18	10.02	-20.02	15.85	-24.00	0.042 0	27.54
10	280	135	105	28	22	10.34	-20.29	14.89	-23.46	0.055 4	25.13
11	290	145	105	18	18	10.36	-20.31	15.38	-23.74	0.045 7	26.80
12	280	115	135	23	18	10.23	-20.20	14.93	-23.48	0.056 3	24.99
13	300	115	125	18	22	10.53	-20.45	15.88	-24.02	0.045 1	26.92
14	290	125	135	13	22	10.70	-20.59	15.40	-23.75	0.052 1	25.66
15	300	145	135	28	16	9.86	-19.88	15.86	-24.01	0.039 4	28.09
16	300	125	105	23	20	10.07	-20.06	15.87	-24.01	0.043 3	27.27

表 2 正交试验及结果表

Tab.2 Orthogonal test and results

序号	翘曲变形量			收缩率			缩痕长度			综合质量GRA
序号	S_NR	Y（X_k ）	$ϕ i k$	S_NR	Y（X_k ）	$ϕ i k$	S_NR	Y（X_k ）	$ϕ i k$	综合质量GRA
1	-20.17	0.08	0.92	-23.48	0.77	0.60	25.04	0.85	0.64	0.85
2	-20.39	0.14	0.83	-23.45	0.75	0.62	25.16	0.81	0.69	0.78
3	-20.38	0.13	0.83	-23.13	0.62	0.87	24.61	0.99	0.51	0.83
4	-20.14	0.07	0.94	-23.74	0.88	0.49	26.92	0.29	0.59	0.84
5	-20.27	0.10	0.88	-23.17	0.63	0.83	24.60	1.00	0.50	0.86
6	-23.60	1.00	0.34	-21.70	0	0.35	24.79	0.93	0.56	0.34
7	-20.10	0.06	0.96	-23.75	0.88	0.49	26.52	0.40	0.72	0.86
8	-20.80	0.25	0.70	-23.03	0.57	1.00	24.82	0.92	0.57	0.76
9	-20.02	0.04	1.00	-24.00	0.99	0.41	27.54	0.13	0.47	0.87
10	-20.29	0.11	0.87	-23.46	0.76	0.61	25.13	0.82	0.68	0.81
11	-20.31	0.12	0.86	-23.74	0.88	0.49	26.80	0.32	0.63	0.78
12	-20.20	0.09	0.91	-23.48	0.77	0.60	24.99	0.87	0.62	0.84
13	-20.45	0.15	0.81	-24.02	1.00	0.41	26.92	0.29	0.59	0.72
14	-20.59	0.19	0.76	-23.75	0.88	0.49	25.66	0.65	1.00	0.71
15	-19.88	0	0.95	-24.01	1.00	0.41	28.09	0	0.40	0.83
16	-20.06	0.05	0.98	-24.01	1.00	0.41	27.27	0.20	0.51	0.86

序号	翘曲变形量			收缩率			缩痕长度			综合质量GRA
序号	S_NR	Y（X_k ）	$ϕ i k$	S_NR	Y（X_k ）	$ϕ i k$	S_NR	Y（X_k ）	$ϕ i k$	综合质量GRA
1	-20.17	0.08	0.92	-23.48	0.77	0.60	25.04	0.85	0.64	0.85
2	-20.39	0.14	0.83	-23.45	0.75	0.62	25.16	0.81	0.69	0.78
3	-20.38	0.13	0.83	-23.13	0.62	0.87	24.61	0.99	0.51	0.83
4	-20.14	0.07	0.94	-23.74	0.88	0.49	26.92	0.29	0.59	0.84
5	-20.27	0.10	0.88	-23.17	0.63	0.83	24.60	1.00	0.50	0.86
6	-23.60	1.00	0.34	-21.70	0	0.35	24.79	0.93	0.56	0.34
7	-20.10	0.06	0.96	-23.75	0.88	0.49	26.52	0.40	0.72	0.86
8	-20.80	0.25	0.70	-23.03	0.57	1.00	24.82	0.92	0.57	0.76
9	-20.02	0.04	1.00	-24.00	0.99	0.41	27.54	0.13	0.47	0.87
10	-20.29	0.11	0.87	-23.46	0.76	0.61	25.13	0.82	0.68	0.81
11	-20.31	0.12	0.86	-23.74	0.88	0.49	26.80	0.32	0.63	0.78
12	-20.20	0.09	0.91	-23.48	0.77	0.60	24.99	0.87	0.62	0.84
13	-20.45	0.15	0.81	-24.02	1.00	0.41	26.92	0.29	0.59	0.72
14	-20.59	0.19	0.76	-23.75	0.88	0.49	25.66	0.65	1.00	0.71
15	-19.88	0	0.95	-24.01	1.00	0.41	28.09	0	0.40	0.83
16	-20.06	0.05	0.98	-24.01	1.00	0.41	27.27	0.20	0.51	0.86

表 3 GRA分析结果

Tab.3 Results of grey relational degree analysis

表 3 GRA分析结果

Tab.3 Results of grey relational degree analysis

水平	A	B	C	D	E
1	0.702 5	0.822 5	0.8275	0.8075	0.847 5
2	0.822 5	0.812 5	0.730 0	0.7775	0.832 5
3	0.797 5	0.822 5	0.795 0	0.720 0	0.815 0
4	0.820 0	0.685 0	0.785 0	0.835 0	0.647 5
极差	0.120 0	0.137 5	0.097 5	0.115 0	0.200 0
排序	3	2	5	4	1

表 4 均值极差分析

Tab.4 Mean range analysis

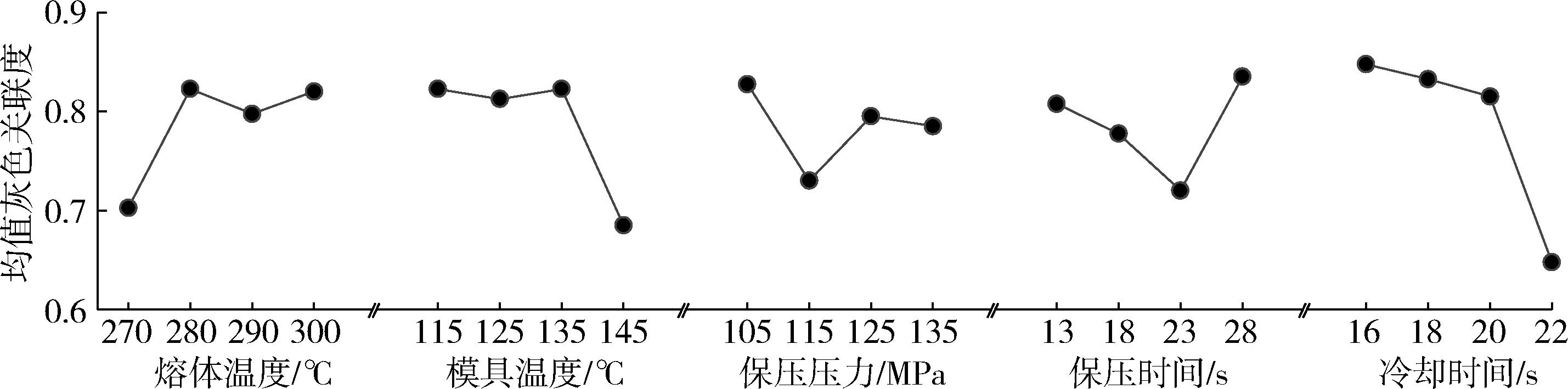

图3 均值GRA的因子水平效应

Fig.3 Factor level effect of mean grey relational analysis

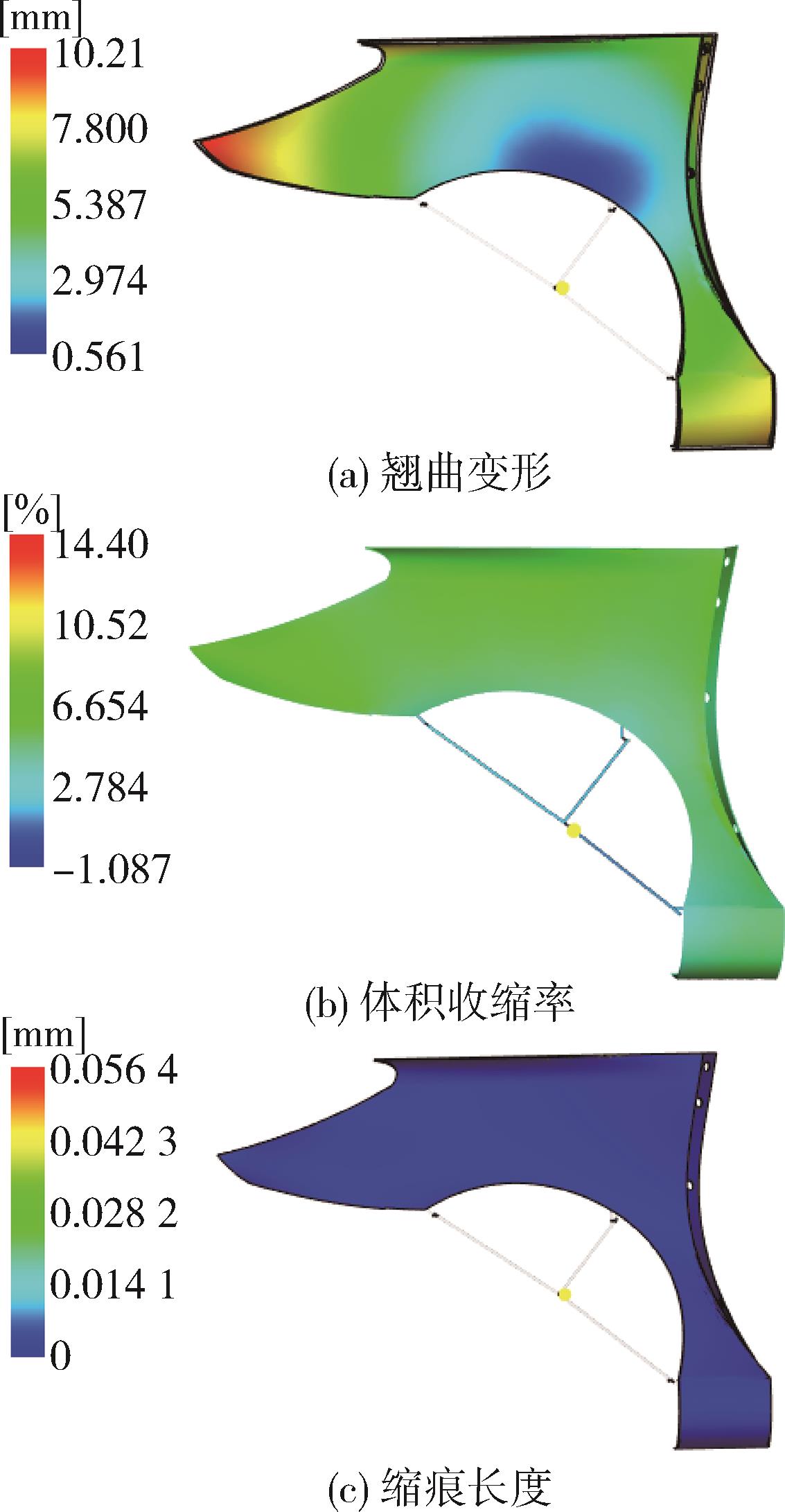

图 4 仿真分析结果

Fig.4 Simulation analysis results
