Comparative analysis of Chinese and international standards for plastics structured⁃wall drainpipes

doi:10.19491/j.issn.1001-9278.2022.04.020

Abstract

Abstract:

This paper reported a comparative analysis on the domestic and international standards for plastic structured?wall drainpipes. Through a comprehensive comparison between the Chinese national standards and the international standards of plastics structured?wall drain pipes， the Chinese national standards was found to exhibit a higher quality requirement than the international standards. Combined with the development and application of novel plastics structured?wall drainpipes in China， it can be concluded that the industry of China has a preferable development and innovation.

Key words: plastics structured?wall drain pipe, China's national standard, international standard, comparative

CLC Number:

TQ325

PENG Jing, XIAO Da, WU Yingjiang, LI Bing, ZHANG Long, LI Zegang. Comparative analysis of Chinese and international standards for plastics structured⁃wall drainpipes[J]. China Plastics, 2022, 36(4): 135-141.

Figures/Tables 10

References 6

1	杜颖，肖达，李伟文，等. 塑料排水管产品专利及行业状况调研［J］.塑料工业，2021，49（10）：13⁃17.
	DU Y， XIAO D， LI W W， et al. Investigation on patents and industry status of plastic drainpipe products［J］. China Plastics Industry，2021，49（10）：13⁃17.
2	Technical Committee ISO/TC 138.Plastics pipes， fittings and valves for the transport of fluids， Subcommittee ， Plastics pipes and fittings for soil， waste and drainage （including land drainage）. Plastics piping systems for non⁃pressure underground drainage and sewerage. Structured⁃wall piping systems of unplasticized poly（vinyl chloride）（PVC⁃U）， polypropylene （PP） and polyethylene （PE）. Pipes and fittings with smooth external surface， Type A： ISO 21138⁃2：2020 ［S］.
3	Technical Committee ISO/TC 138， Plastics pipes， fittings and valves for the transport of fluids， Subcommittee ， Plastics pipes and fittings for soil， waste and drainage （including land drainage）. Plastics piping systems for non⁃pressure underground drainage and sewerage. Structured⁃wall piping systems of unplasticized poly（vinyl chloride）（PVC⁃U）， polypropylene （PP） and polyethylene （PE）. Pipes and fittings with non⁃smooth external surface， Type B： ISO 21138⁃3：2020 ［S］.
4	全国塑料制品标准化技术委员会. 埋地用聚乙烯（PE）结构壁管道系统第2部分：聚乙烯缠绕结构壁管材：［S］ . 北京：中国标准出版社，2017.
5	张玉川.塑料管材环向刚度的定义、标准、选择和实现［J］.塑料，2002，31（1）：50⁃57.
	ZHANG Y C. Definitions， standards， selections and realization of ring stiffness for plastics pipes［J］.Plastics，2002，31（1）：50⁃57.
6	凌伟，翁云宣. 无压埋地塑料管材蠕变性能的特性表征、技术要求与评定方法［J］.中国塑料，2003，17（5）：62⁃64.
	LING W， WENG Y X. Characteristic token， technological requirement and appraisal method of creep for non⁃pressure underground plastics pipes［J］. China Plastics，2003，17（5）：62⁃64.

标准类别	主体材料	标准编号及名称
国际标准	PVC、PP、PE	ISO 21138⁃1：2020 《Plastics piping systems for non⁃pressure underground drainage and sewerage. Structured⁃wall piping systems of unplasticized poly（vinyl chloride）（PVC⁃U）， polypropylene （PP） and polyethylene （PE）. Material specification and performance criteria for pipes， fittings and systems》
		ISO 21138⁃2：2020 《Plastics piping systems for non⁃pressure underground drainage and sewerage. Structured⁃wall piping systems of unplasticized poly（vinyl chloride）（PVC⁃U）， polypropylene （PP） and polyethylene （PE）. Pipes and fittings with smooth external surface， Type A》
		ISO 21138⁃3：2020 《Plastics piping systems for non⁃pressure underground drainage and sewerage. Structured⁃wall piping systems of unplasticized poly（vinyl chloride）（PVC⁃U）， polypropylene （PP） and polyethylene （PE）. Pipes and fittings with non⁃smooth external surface， Type B》
国家标准	PVC	GB/T 18477.1—2007 《埋地排水用硬聚氯乙烯（PVC⁃U）结构壁管道系统第1部分：双壁波纹管材》
		GB/T 18477.2—2011 《埋地排水用硬聚氯乙烯（PVC⁃U）结构壁管道系统第2部分：加筋管材》
		GB/T 18477.3—2019 《埋地排水用硬聚氯乙烯（PVC⁃U）结构壁管道系统第3部分：轴向中空壁管材》
	PP	GB/T 35451.1—2017 《埋地排水排污用聚丙烯（PP）结构壁管道系统第1部分：聚丙烯双壁波纹管材》
	PP	GB/T 35451.2—2018 《埋地排水排污用聚丙烯（PP）结构壁管道系统第2部分：聚丙烯缠绕结构壁管材》
	PE	GB/T 19472.1—2019 《埋地用聚乙烯（PE）结构壁管道系统第1部分：聚乙烯双壁波纹管材》
	PE	GB/T 19472.2—2017 《埋地用聚乙烯（PE）结构壁管道系统第2部分：聚乙烯缠绕结构壁管材》

标准类别	主体材料	标准编号及名称
国际标准	PVC、PP、PE	ISO 21138⁃1：2020 《Plastics piping systems for non⁃pressure underground drainage and sewerage. Structured⁃wall piping systems of unplasticized poly（vinyl chloride）（PVC⁃U）， polypropylene （PP） and polyethylene （PE）. Material specification and performance criteria for pipes， fittings and systems》
		ISO 21138⁃2：2020 《Plastics piping systems for non⁃pressure underground drainage and sewerage. Structured⁃wall piping systems of unplasticized poly（vinyl chloride）（PVC⁃U）， polypropylene （PP） and polyethylene （PE）. Pipes and fittings with smooth external surface， Type A》
		ISO 21138⁃3：2020 《Plastics piping systems for non⁃pressure underground drainage and sewerage. Structured⁃wall piping systems of unplasticized poly（vinyl chloride）（PVC⁃U）， polypropylene （PP） and polyethylene （PE）. Pipes and fittings with non⁃smooth external surface， Type B》
国家标准	PVC	GB/T 18477.1—2007 《埋地排水用硬聚氯乙烯（PVC⁃U）结构壁管道系统第1部分：双壁波纹管材》
		GB/T 18477.2—2011 《埋地排水用硬聚氯乙烯（PVC⁃U）结构壁管道系统第2部分：加筋管材》
		GB/T 18477.3—2019 《埋地排水用硬聚氯乙烯（PVC⁃U）结构壁管道系统第3部分：轴向中空壁管材》
	PP	GB/T 35451.1—2017 《埋地排水排污用聚丙烯（PP）结构壁管道系统第1部分：聚丙烯双壁波纹管材》
	PP	GB/T 35451.2—2018 《埋地排水排污用聚丙烯（PP）结构壁管道系统第2部分：聚丙烯缠绕结构壁管材》
	PE	GB/T 19472.1—2019 《埋地用聚乙烯（PE）结构壁管道系统第1部分：聚乙烯双壁波纹管材》
	PE	GB/T 19472.2—2017 《埋地用聚乙烯（PE）结构壁管道系统第2部分：聚乙烯缠绕结构壁管材》

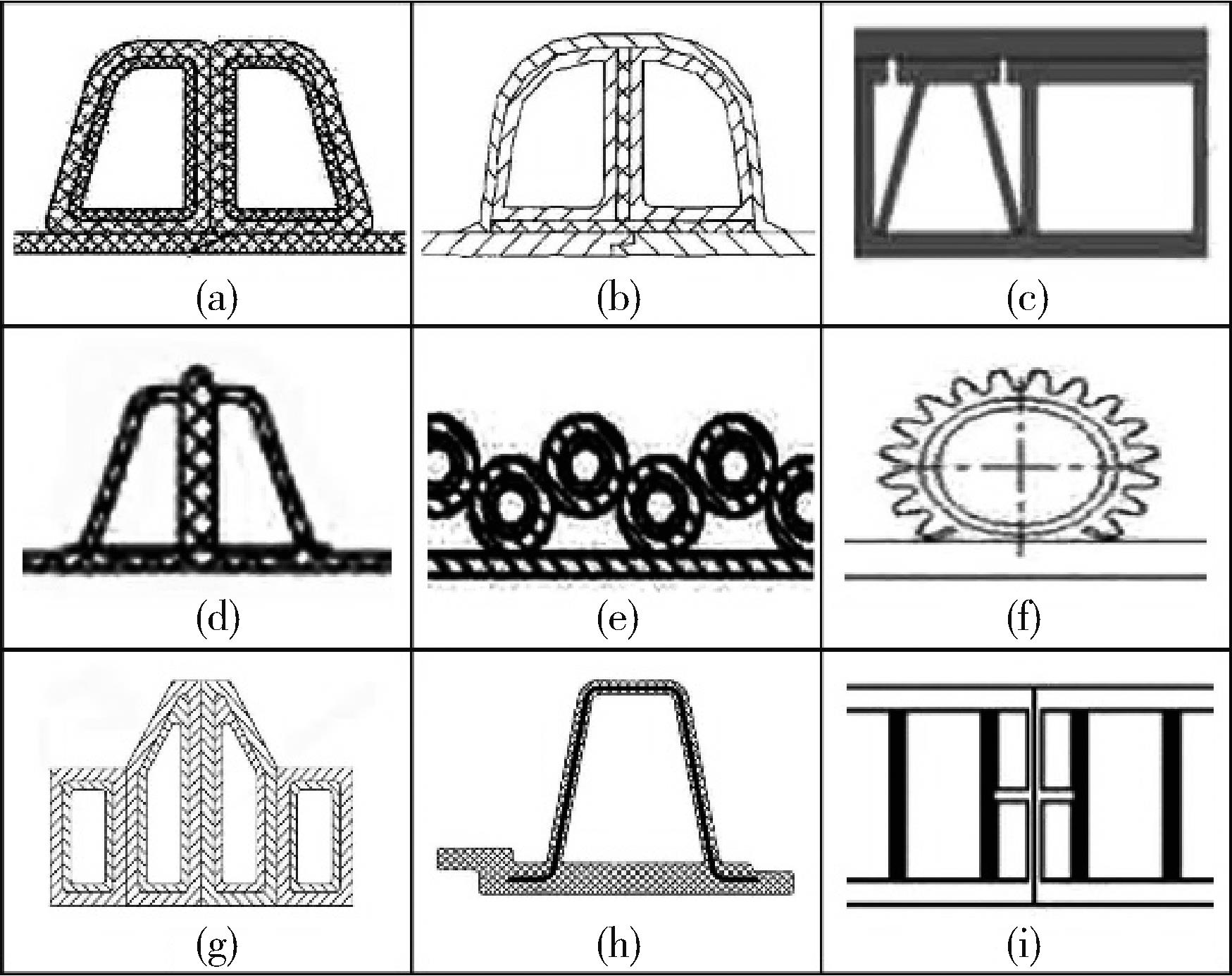

结构类型	图标编号	加工方式	ISO 21138 （PVC、PP、PE）	国家标准
结构类型	图标编号	加工方式	ISO 21138 （PVC、PP、PE）	GB/T 18477（PVC）	GB/T 35451（PP）	GB/T 19472（PE）
轴向中空壁管	（a）	挤出成型	有	有	无	无
径向中空壁管	（b）	缠绕成型	有	无	有	有
加筋管	（c）	挤出成型	有	有	无	无
克拉管	（d）	缠绕成型	有	无	有	有
双壁波纹管	（e）	挤出成型	有	有	有	有
内壁非平滑型克拉管	（f）	缠绕成型	无	无	无	有

结构类型	图标编号	加工方式	ISO 21138 （PVC、PP、PE）	国家标准
结构类型	图标编号	加工方式	ISO 21138 （PVC、PP、PE）	GB/T 18477（PVC）	GB/T 35451（PP）	GB/T 19472（PE）
轴向中空壁管	（a）	挤出成型	有	有	无	无
径向中空壁管	（b）	缠绕成型	有	无	有	有
加筋管	（c）	挤出成型	有	有	无	无
克拉管	（d）	缠绕成型	有	无	有	有
双壁波纹管	（e）	挤出成型	有	有	有	有
内壁非平滑型克拉管	（f）	缠绕成型	无	无	无	有

序号	项目	技术指标		测试方法是否一致
序号	项目	ISO 21138系列	GB/T 18477、GB/T 35451及GB/T 19472系列	测试方法是否一致
1	冲击试验^①	TIR≤10 %	TIR≤10 %	基本一致
2	环刚度/kN·m^-2	SN2≥2；SN4≥4；SN8≥8；SN16≥16	SN2≥2；SN4≥4；SN6.3≥6.3；SN8≥8； SN12.5≥12.5；SN16≥16	基本一致
3	环柔性	（1）测试过程中力不衰减；（2）无裂纹；（3）无分层；（4）无破裂；（5）无屈曲	无结构性的破坏	基本一致
4	蠕变比率/%	PVC：≤2.5；PP：≤4；PE：≤4	PVC：≤2.5；PP：≤4；PE：≤4	基本一致
5	熔接处的拉伸力^②/N	DN/ID＜400时，F≥380 N； 400≤DN/ID＜600，F≥510 N； 600≤DN/ID＜800，F≥760 N； DN/ID≥800 N，F≥1 020 N；	DN/ID＜400时，F≥380 N； 400≤DN/ID＜600，F≥510 N； 600≤DN/ID＜800，F≥760 N； DN/ID≥800 N，F≥1 020 N；	基本一致
