Determination of carbon black content in polyolefin pipes and fittings by using four methods

doi:10.19491/j.issn.1001-9278.2023.11.011

Abstract

Abstract:

Taking polyethylene （PE） pellets， pipes， fittings， and carbon black masterbatch （PE， polypropylene） as research objects， the carbon black contents in different samples were determined by using traditional muffle furnace， tubular electric furnace， thermogravimetric， and microwave muffle furnace methods. The measurement results were analyzed， and the accuracy of these four methods for measuring carbon black content in polyethylene was investigated. The results indicated that thermogravimetric method had a high accuracy and good repeatability.

Key words: carbon black content, tubular electric furnace method, thermogravimetric method

CLC Number:

TQ320.7

LI Tianhua, BAI Lin, SUN Ying. Determination of carbon black content in polyolefin pipes and fittings by using four methods[J]. China Plastics, 2023, 37(11): 95-100.

Figures/Tables 3

References 23

1	热沙来提·克依木. 单翼迷宫式滴灌带炭黑含量和氧化诱导期的研究［C］// 2022新疆标准化论文集.乌鲁木齐：新疆维吾尔自治区标准化研究院， 2022： 210⁃212.
2	孟祥艳，周燕萍，魏莉萍等. 聚乙烯中炭黑不同测试方法的探讨［J］.化学分析计量， 2013， 22（3）： 94⁃96.
	MENG X Y， ZHOU Y P， WEI L P， et al. Study of carbon black content in PE by different method［J］. Chemical Analysis and Meterage， 2013， 22（3）： 94⁃96.
3	李志勇. 光缆护套料炭黑含量测试的对比分析［C］//中国通信学会2020年通信线路学术年会论文集.中国工信出版集团， 2020： 337⁃339.
4	管成飞，吴飞，康卫东，等. 无卤低烟阻燃材料中炭黑含量检测结果异常情况的分析［C］//中国通信学会2020年通信线路学术年会论文集.中国工信出版集团， 2020： 332⁃336.
5	赵波. 热重法测定聚乙烯制品中的炭黑含量［J］. 塑料科技， 2014， 42（6）： 100⁃104.
	ZHAO B. Determination of carbon black content in polyethylene products by thermogravimetry［J］. Plastics Science and Technology， 2014， 42（6）： 100⁃104.
6	陈艳琴，卢洪源. 在滴灌带中加入炭黑作用及含量的分析［J］. 中国计量， 2020，（9）： 108⁃109，117.
7	程红原，国旺，王卓.聚乙烯管材炭黑色母的研制和应用［J］. 绿色建筑， 2008， 24（5）：1⁃3.
	CHENG H Y， GUO W， WANG Z. Development and application of carbon black master batch for PE piping［J］. Green Building， 2008， 24（5）： 1⁃3.
8	王亦农. 低密度聚乙烯/炭黑复合材料的制备与性能研究［J］. 南昌师范学院学报， 2012， 33（3）： 39⁃41.
	WANG Y N. Study on the performance and preparation of low⁃density polyethylene with carbon black composite materials［J］. Journal of Jiangxi Institute of Education， 2012， 33（3）： 39⁃41.
9	蔡豪坤，董坚，蒋仲义. 炭黑对给水用聚乙烯管材物理性能的影响［J］. 中国塑料， 2022， 36（1）：42⁃46.
	CAI H K， DONG J， JIANG Z Y. Effect of carbon black on physical properties of polyethylene pipes for water supply［J］. China plastics， 2022， 36（1）：42⁃46.
10	国家技术监督局. 聚乙烯管材和管件炭黑含量的测定（热失重法）：［S］. 北京：中国标准出版社， 1991.
11	吴博，刘瑶，庞承焕，等. 使用炭黑含量测试仪和马弗炉测试炭黑含量分解阶段差异性研究［J］. 中国检验检测， 2021， 29（5）： 18⁃21.
	WU B， LIU Y， PAN C H，et al.Study on the difference of carbon black content decomposition stage measured by carbon black content tester and muffle furnace［J］. China Inspection Body & Laboratory， 2021， 29（5）： 18⁃21.
12	李岩，张伟杰，唐晓旭，等. 炭黑含量测定方法标准对比研究［J］. 中国塑料， 2021， 35（10）： 120⁃125.
	LI Y， ZHANG W J， TANG X X， et al. Comparative study of test methods for carbon black content［J］. China Plastics， 2021， 35（10）： 120⁃125.
13	李兆刚，邓海军，肖慧，等. 炭黑含量测试用管式炉中氮气纯度的检查方法［J］. 江西建材， 2016，（15）： 287，289.
14	陈冬冬，刘哲. 利用热重分析法测定聚乙烯护套料中炭黑含量［J］. 天津化工， 2022， 36（6）： 54⁃56，60.
15	段建彬，杨克森，李婧，等. 聚乙烯炭黑含量两种国标测试方法的再研究［C］//光纤材料产业技术创新战略联盟一届七次理事会暨技术交流会会议文集.北京：光纤材料产业技术创新战略联盟，2017： 76⁃85.
16	王正刚，夏永生，樊轩虎，等.聚乙烯中炭黑含量直接燃烧测试方法的探讨［J］. 现代传输，2018，（6）：72⁃76.
17	黄建智.热重法测定聚对苯二甲酸⁃己二酸丁二醇酯（PBAT）树脂中的炭黑含量［J］. 当代化工研究， 2023，（1）： 54⁃56.
	HUANG J Z. Determination of carbon black content in polybutylene terephthalate adipate （PBAT） resin by thermogravimetry［J］. Modern Chemical Research， 2023，（1）： 54⁃56.
18	雷振凯，王陲，张熙，等. 热重法测试滴灌带中炭黑含量的方法研究［J］. 中国塑料， 2019， 33（12）：44⁃49.
	LEI Z K， WANG C， ZHANG X， et al. Study on methodology for measurement content of carbon black in drip irrigation belt by thermogravimetry［J］. China Plastics， 2019， 33（12）：44⁃49.
19	徐凯，王玲，杨振国，等.热重分析法测定硫化胶中橡胶烃与炭黑含量［J］. 中国橡胶， 2022， 38（5）： 45⁃49.
	XU K， WANG L， YANG Z G，et al.Determination of rubber and carbon black contens in vulcanizate by thermogravimetry［J］. Tire Industry， 2022， 38（5）： 45⁃49.
20	李彦彬，黄芳，柳爱华. CEAST炭黑含量测定仪在聚乙烯生产中的应用［J］. 分析仪器， 2018， 219（4）： 47⁃49.
	LI Y B， HUANG F， LIU A H. Application of CEAST carbon black content meter in polyethylene production［J］. Analytical Instrumentation， 2018， 219（4）： 47⁃49.
21	孙风琴，全乃佳，奚列闻. 以微波马弗炉法测定聚乙烯中炭黑的质量分数［J］. 石油化工技术与经济， 2022， 38（2）： 26⁃27，62.
	SUN F Q， QUAN N J， XI L W. Determination of mass fraction of carbon black content in polyethylene with microwave digestion method［J］. Technology and Economics in Petrochemicals， 2022， 38（2）： 26⁃27，62.
22	赵志翔，匡莉. 热重分析法测试玻纤增强PP和改性PA6塑料中低含量炭黑的研究［J］. 广州化学， 2021， 46（3）： 60⁃65，77.
	ZHAO Z X， KUANG L. Study on Low Content Carbon Black in Glass⁃fiber Reinforced PP and Modified PA6 by TGA［J］. Guangzhou Chemistry， 2021， 46（3）： 60⁃65，77.
23	赵静，吴明埝，许军. 热重分析法测定聚乙烯护套料中炭黑含量的探讨［J］. 电线电缆， 2017，（5）： 28⁃31.
	ZHAO J， WU M N， XU J. Discussion of carbon black content in polyethylene sheathing material by thermal gravity analysis［J］. Wire and Cable， 2017（5）： 28⁃31.

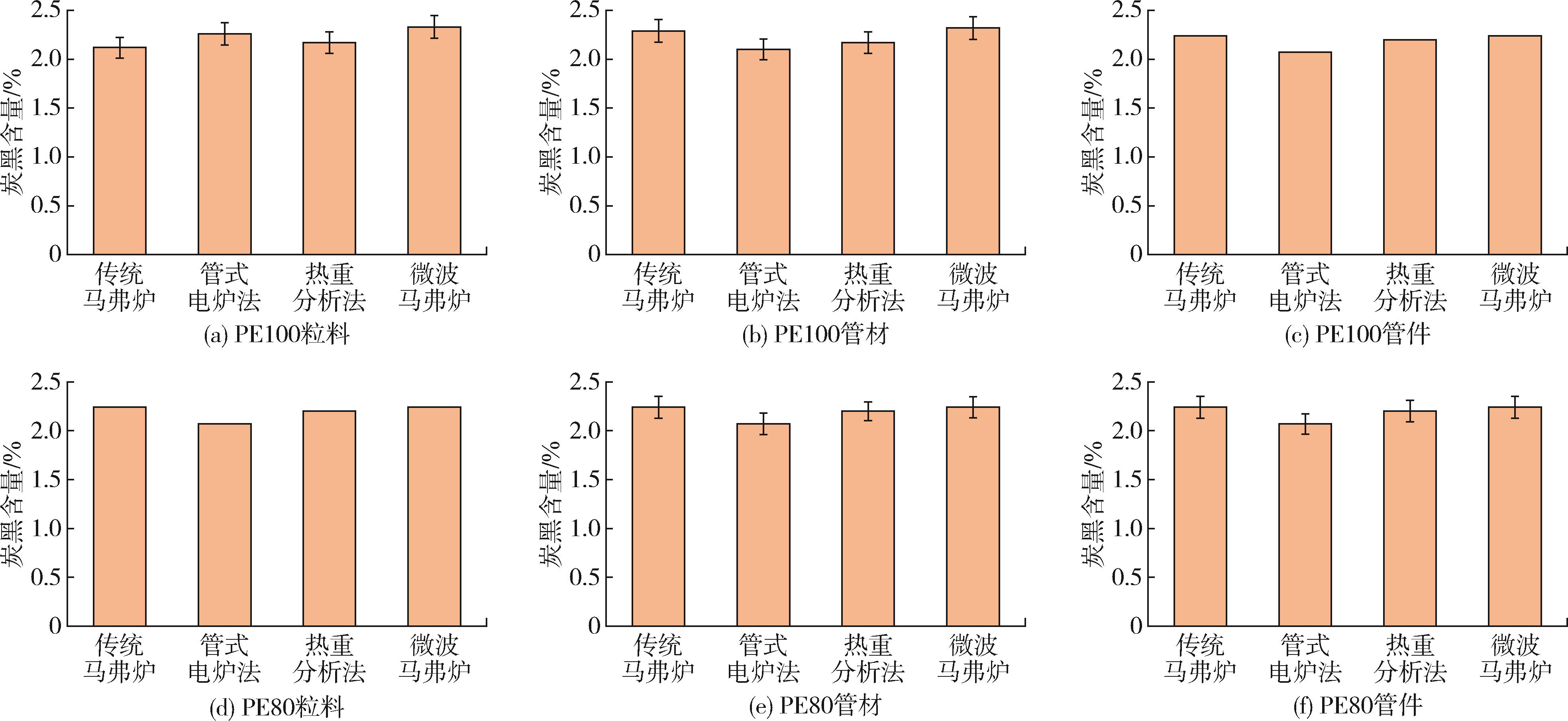

样品	传统马弗炉	管式电炉法	热重分析法	微波马弗炉
PE100（粒料）	2.12±0.22	2.26±0.05	2.17±0.05	2.33±0.02
PE100（管材）	2.29±0.17	2.10±0.20	2.17±0.15	2.32±0.01
PE100（管件）	2.23±0.20	2.32±0.14	2.30±0.10	2.45±0.01
PE80（粒料）	2.24±0.12	2.20±0.1	2.10±0	2.24±0.02
PE80（管材）	2.23±0.19	2.22±0.16	1.93±0.15	2.16±0.01
PE80（管件）	2.24±0.14	2.07±0.14	2.20±0.10	2.24±0.02

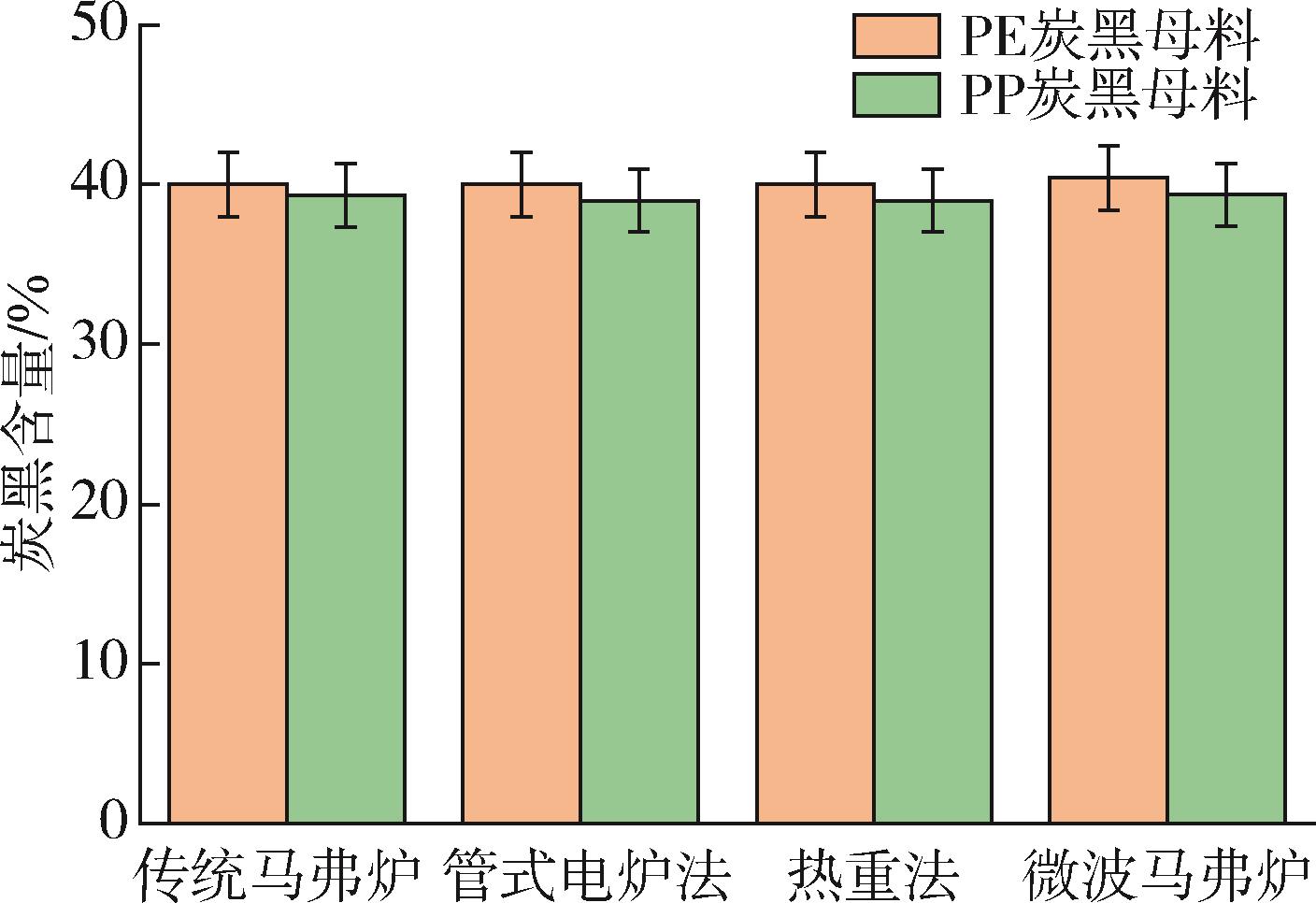

PE炭黑母料	40.00±0	40.00±0	40.00±0	40.41±0.02
PP炭黑母料	39.33±0.58	39.00±0	39.00±0	39.36±0.07

样品	传统马弗炉	管式电炉法	热重分析法	微波马弗炉
PE100（粒料）	2.12±0.22	2.26±0.05	2.17±0.05	2.33±0.02
PE100（管材）	2.29±0.17	2.10±0.20	2.17±0.15	2.32±0.01
PE100（管件）	2.23±0.20	2.32±0.14	2.30±0.10	2.45±0.01
PE80（粒料）	2.24±0.12	2.20±0.1	2.10±0	2.24±0.02
PE80（管材）	2.23±0.19	2.22±0.16	1.93±0.15	2.16±0.01
PE80（管件）	2.24±0.14	2.07±0.14	2.20±0.10	2.24±0.02
PE炭黑母料	40.00±0	40.00±0	40.00±0	40.41±0.02
PP炭黑母料	39.33±0.58	39.00±0	39.00±0	39.36±0.07
