Study on anti⁃aging mechanism and performance of asphalt modified with Si⁃Al coated TiO2⁃functionalized SBS

doi:10.19491/j.issn.1001-9278.2024.10.006

Abstract

Abstract:

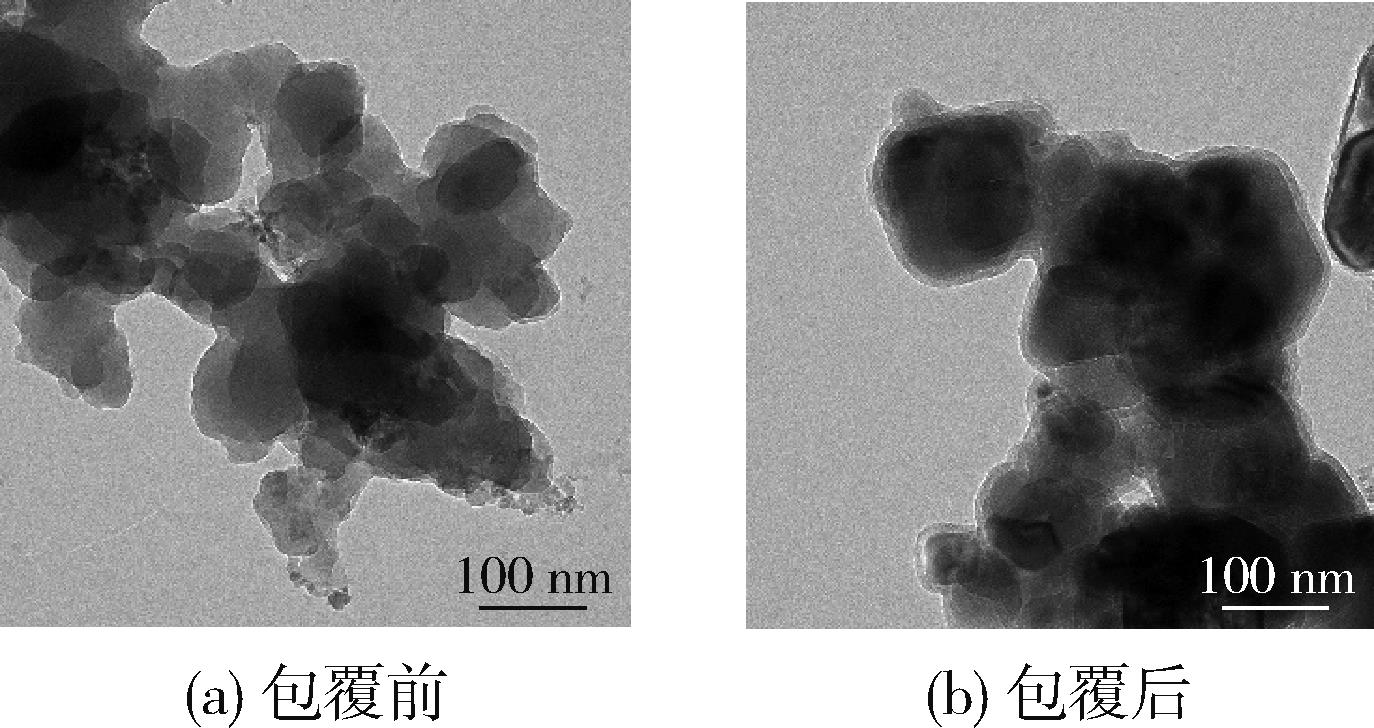

In order to better utilize the excellent UV shielding function of nano⁃TiO₂， improve the anti⁃aging performance of SBS⁃modified asphalt， and address a difficulty in the dispersion of nano⁃TiO₂ in the SBS⁃modified asphalt system， the Si⁃Al coated nano⁃TiO₂ was prepared using a Si⁃Al coprecipitation method to form the coating film on the surface of nano⁃TiO₂. This approach can effectively prevent the oxidation of SBS⁃modified asphalt caused by nano⁃TiO₂ due to its photocatalytic activity and thus enhance the anti⁃aging performance of nano⁃TiO₂⁃functionalized SBS⁃modified asphalt. The coating effect and morphological microstructure of the coated nano⁃TiO₂ were investigated by TEM and XRD， the ultraviolet （UV） absorption capacity of the modified asphalt was analyzed by UV spectrophotometry， the influence of Si⁃Al coating on the dispersion and stability of nano⁃TiO₂ and SBS was evaluated by SEM and fluorescence microscopy， and the anti⁃aging mechanism of the Si⁃Al coated nano⁃TiO₂ functionalized SBS⁃modified asphalt was analyzed by FTIR spectroscopy. Finally， the performance of the functionalized SBS⁃modified asphalt was studied. The results indicated that the dispersion and stability of nano⁃TiO₂ and SBS in asphalt were effectively improved when 6 wt% Si⁃Al coated nano⁃TiO₂ was incorporated. In this case， the oxidation effect of nano⁃TiO₂ on the modified asphalt could be suppressed， and the anti⁃aging performance of the SBS⁃modified asphalt could be improved.

Key words: styrenic block copolymer, nano titanium dioxide, modified asphalt, aging performance

CLC Number:

316.6

YANG Xiying, ZHANG Wencai, QU Lijie, SHI Wenxiu. Study on anti⁃aging mechanism and performance of asphalt modified with Si⁃Al coated TiO₂⁃functionalized SBS[J]. China Plastics, 2024, 38(10): 29-35.

Figures/Tables 11

References 13

1	樊亮，裴金荣，李永振. 纳米TiO₂改性沥青的路用性能与抗老化效果研究［J］. 化工新型材料，2019，47（7）：257⁃261，265.
	FAN L， PEI J R， LI Y Z. Study on rode performance and anti⁃anging effect of nano TiO₂modified asphalt［J］. New chemical materials，2019，47（7）：257⁃261，265.
2	谢祥兵，马鹏，梁林园，等. 纳米TiO₂协同纳米ZnO/SBS复合改性沥青耐紫外光老化性能评价［J］. 硅酸盐通报，2020，39（7）：2 354⁃2 361.
	XIE X B， MA P， LIANG L Y， et al. Evaluation on anti⁃UV aging of nano⁃TiO₂， coordination nano⁃ZnO/SBS composite modified asphalt［J］. Bulletin of the Chinese Ceramic Society，2020，39（7）：2 354⁃2 361.
3	马庆伟，李艳，邱业绩，等. 不同老化条件下纳米材料复配胶粉改性沥青的流变特性［J］. 重庆交通大学学报（自然科学版），2022，41（2）：109⁃115.
	MA Q W， LI Y， QIU Y J， et al. Rheological properties of nano materials compounded rubber powder modified asphalt under different aging conditions［J］. Journal of Chongqing Jiaotong University（Natural Sciences），2022，41（2）：109⁃115.
4	廖美捷. 纳米TiO₂/MMT/SBR复合改性沥青抗老化性能研究［D］. 长沙：长沙理工大学，2020.
5	刘明浩，宋武林，卢照，等.纳米二氧化钛固相载体研究进展［J］. 材料导报，2021，35（9）：9 108⁃9 114.
	LIU M H， SONG W L， LU Z， et al. Research progress of the nano titanium dioxide solid support［J］. Materials Reports，2021，35（9）：9 108⁃9 114.
6	郭诗惠，刘炳. 纳米材料复配对SBS改性沥青流变及抗老化性能的影响［J］. 中外公路，2019，39（3）：241⁃246.
7	崔平. 纳米碳酸钙/二氧化钛与SBS复合改性沥青流变性能研究［J］. 中外公路，2021，41（5）：292⁃295.
8	徐婧，范春霞. 改性TiO₂纳米材料的制备及防晒化妆品的应用性能分析［J］. 日用化学工业，2023，53（1）：41⁃46.
	XU J， FAN C X. Preparation of modified TiO₂ nanomaterials and application performance analysis of sunscreen cosmetics［J］. China Surfactant Detergent & Cosmetics，2023，53（1）：41⁃46.
9	程颖. 硅铝氧化物包覆二氧化钛在水性油墨领域中的表面改性研究［D］. 广州：华南理工大学，2022.
10	陈佳琦，陈建立，张玉荣，等. TiO₂的表面改性及其粉体流动性能评价方法的建立［J］. 表面技术，2023，52（7）：325⁃335.
	CHEN J Q， CHEN J L， ZHANG Y R， et al. Surface modification and establishment of powder flowability evaluation method of TiO₂ ［J］. Surface Technology，2023，52（7）：325⁃335.
11	杨喜英，陈梦，张文才，等. SBS/纳米碳酸钙复合改性沥青热稳定性研究［J］. 中国塑料，2023，37（8）：45⁃54.
	YANG X Y， CHEN M， ZHANG W C， et al. Study on thermal stability of asphalt modified with styrene butadiene styrene/nano calcium carbonate composite［J］. China Plastics，2023，37（8）：45⁃54.
12	胡振水，刘鲁梅，隋凝，等. 材料表界面化学［M］. 北京：化学工业出版社，2022：47⁃56.
13	李楠，魏玲. 光降解苯酚用RGO⁃TiO₂纳米复合材料的制备及性能表征［J］. 功能材料，2022，53（11）：11 231⁃11 236.
	LI N， WEI L. Preparation and characterization of RGO⁃TiO₂ nanocomposites for photodegradation of phenol［J］. Journal of Functional Materials，2022，53（11）：11 231⁃11 236.

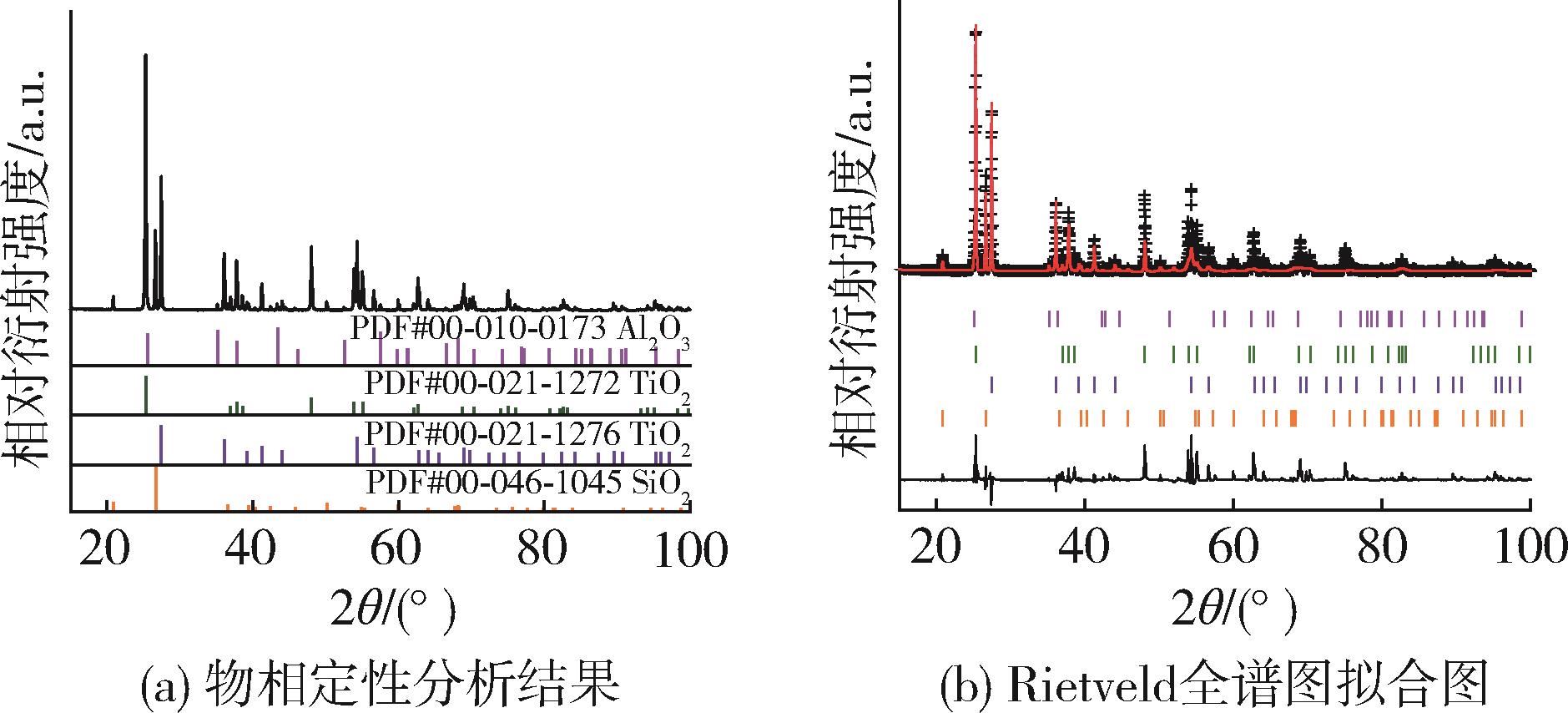

相成分	晶系	空间群	晶格常数/nm			含量/ %
相成分	晶系	空间群	a	b	c	含量/ %
TiO₂（锐钛矿）	四方	I4₁/amd	0.459 2	0.459 2	0.295 9	52.97
TiO₂（金红石）	四方	P4₂/mnm	0.378 5	0.378 5	0.951 4	42.34
SiO₂	三方	P3₂21	0.491 3	0.491 3	0.540 5	1.94
Al₂O₃	立方	F⁃3c	0.484 4	0.484 4	1.327 2	2.75

相成分	晶系	空间群	晶格常数/nm			含量/ %
相成分	晶系	空间群	a	b	c	含量/ %
TiO₂（锐钛矿）	四方	I4₁/amd	0.459 2	0.459 2	0.295 9	52.97
TiO₂（金红石）	四方	P4₂/mnm	0.378 5	0.378 5	0.951 4	42.34
SiO₂	三方	P3₂21	0.491 3	0.491 3	0.540 5	1.94
Al₂O₃	立方	F⁃3c	0.484 4	0.484 4	1.327 2	2.75

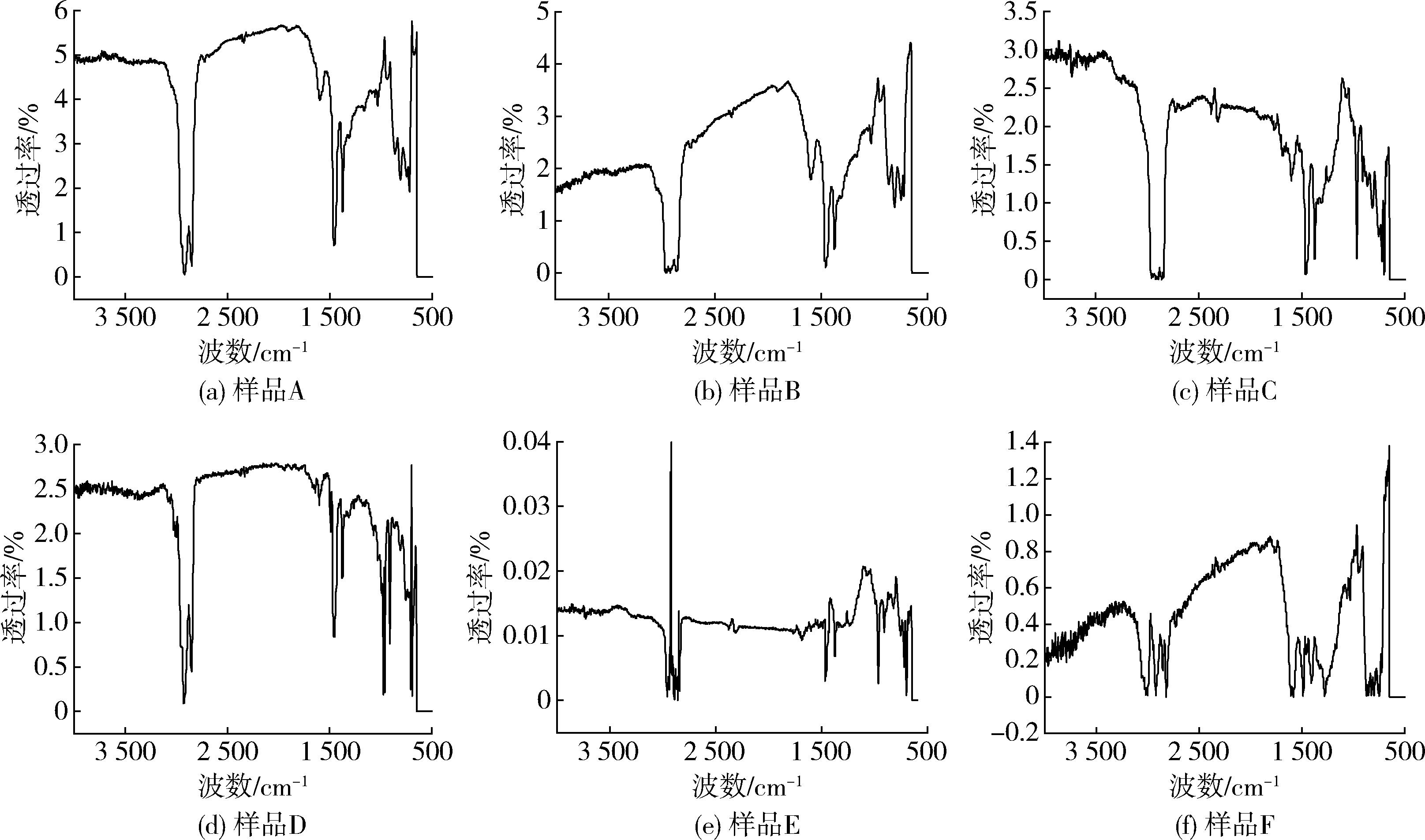

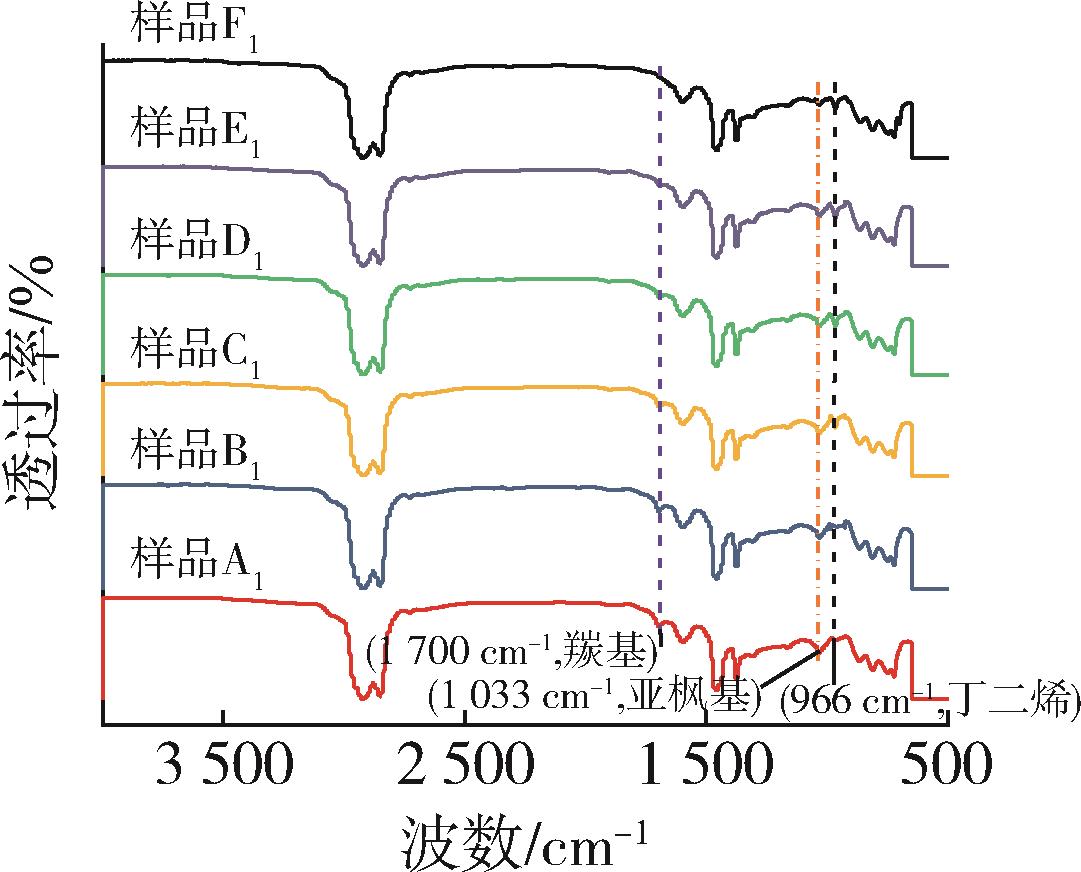

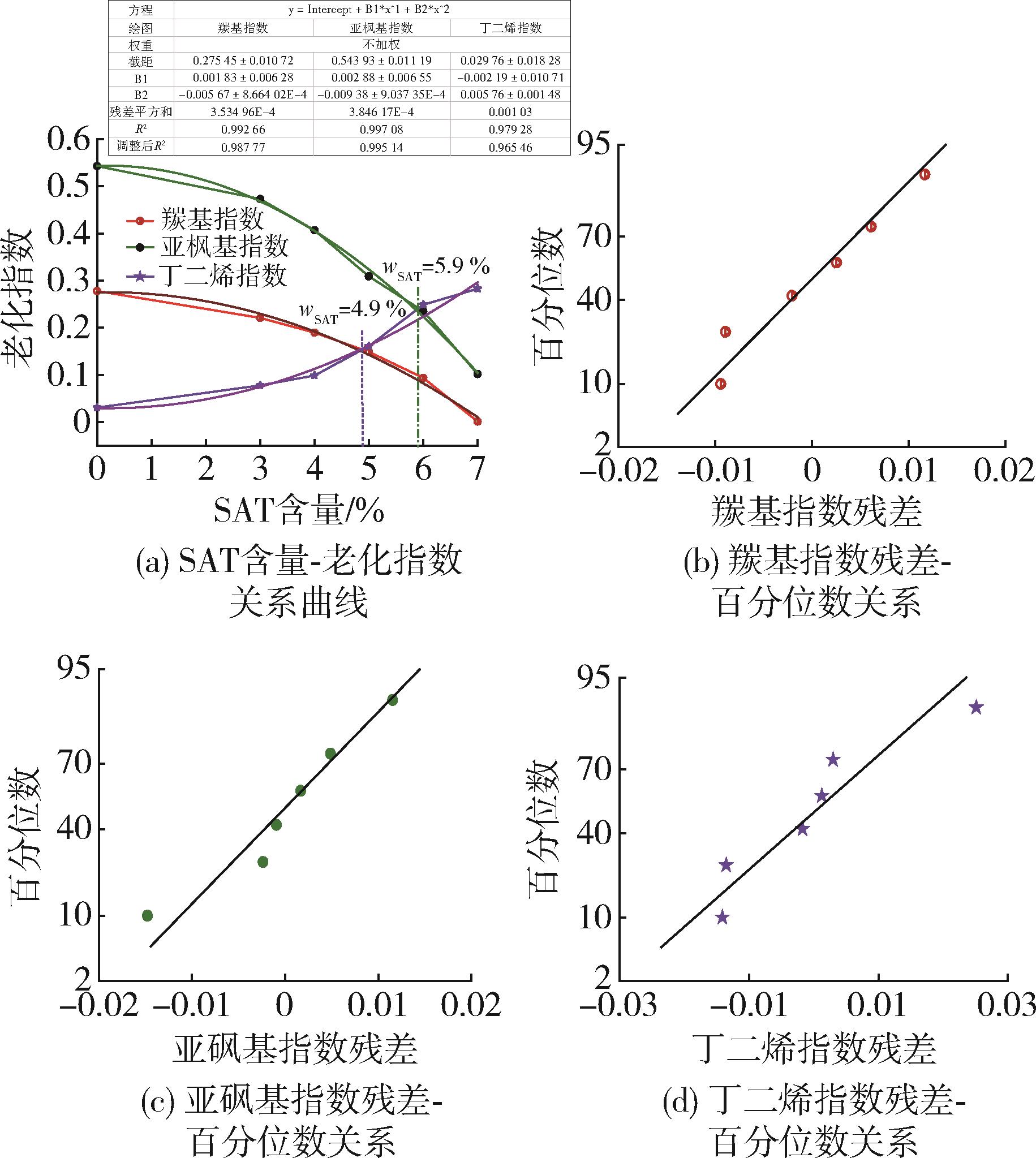

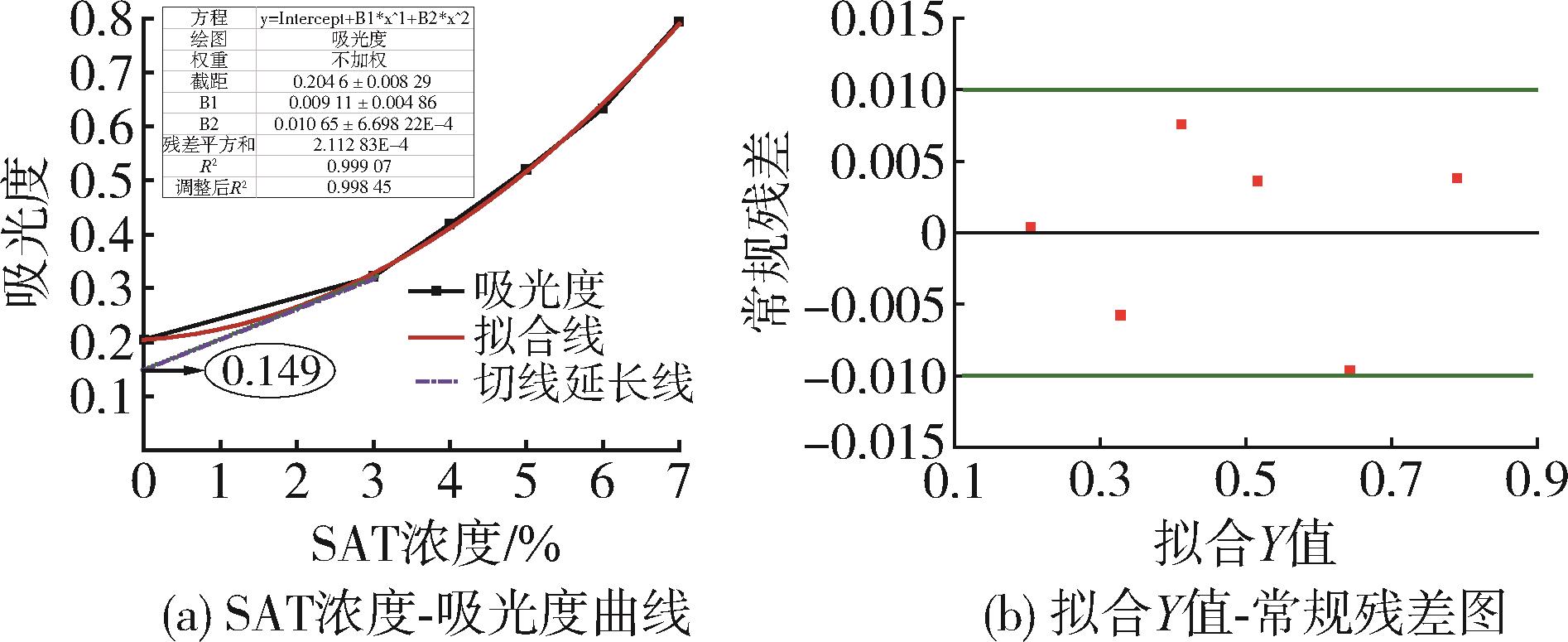

SAT含量/%	特征峰面积				羰基指数	亚砜基指数	丁二烯指数
SAT含量/%	S_（C-H）	S_（C=O）	S_（S=O）	S_（C=C）	羰基指数	亚砜基指数	丁二烯指数
0	9.987	2.772	5.421	0.312	0.278	0.543	0.031
3	9.854	2.176	4.657	0.765	0.221	0.473	0.078
4	9.781	1.861	3.981	0.972	0.190	0.407	0.099
5	9.905	1.479	3.064	1.598	0.149	0.309	0.161
6	9.897	0.932	2.321	1.969	0.094	0.235	0.199
7	9.964	0.010	1.012	2.324	0.001	0.102	0.233

SAT含量/%	特征峰面积				羰基指数	亚砜基指数	丁二烯指数
SAT含量/%	S_（C-H）	S_（C=O）	S_（S=O）	S_（C=C）	羰基指数	亚砜基指数	丁二烯指数
0	9.987	2.772	5.421	0.312	0.278	0.543	0.031
3	9.854	2.176	4.657	0.765	0.221	0.473	0.078
4	9.781	1.861	3.981	0.972	0.190	0.407	0.099
5	9.905	1.479	3.064	1.598	0.149	0.309	0.161
6	9.897	0.932	2.321	1.969	0.094	0.235	0.199
7	9.964	0.010	1.012	2.324	0.001	0.102	0.233

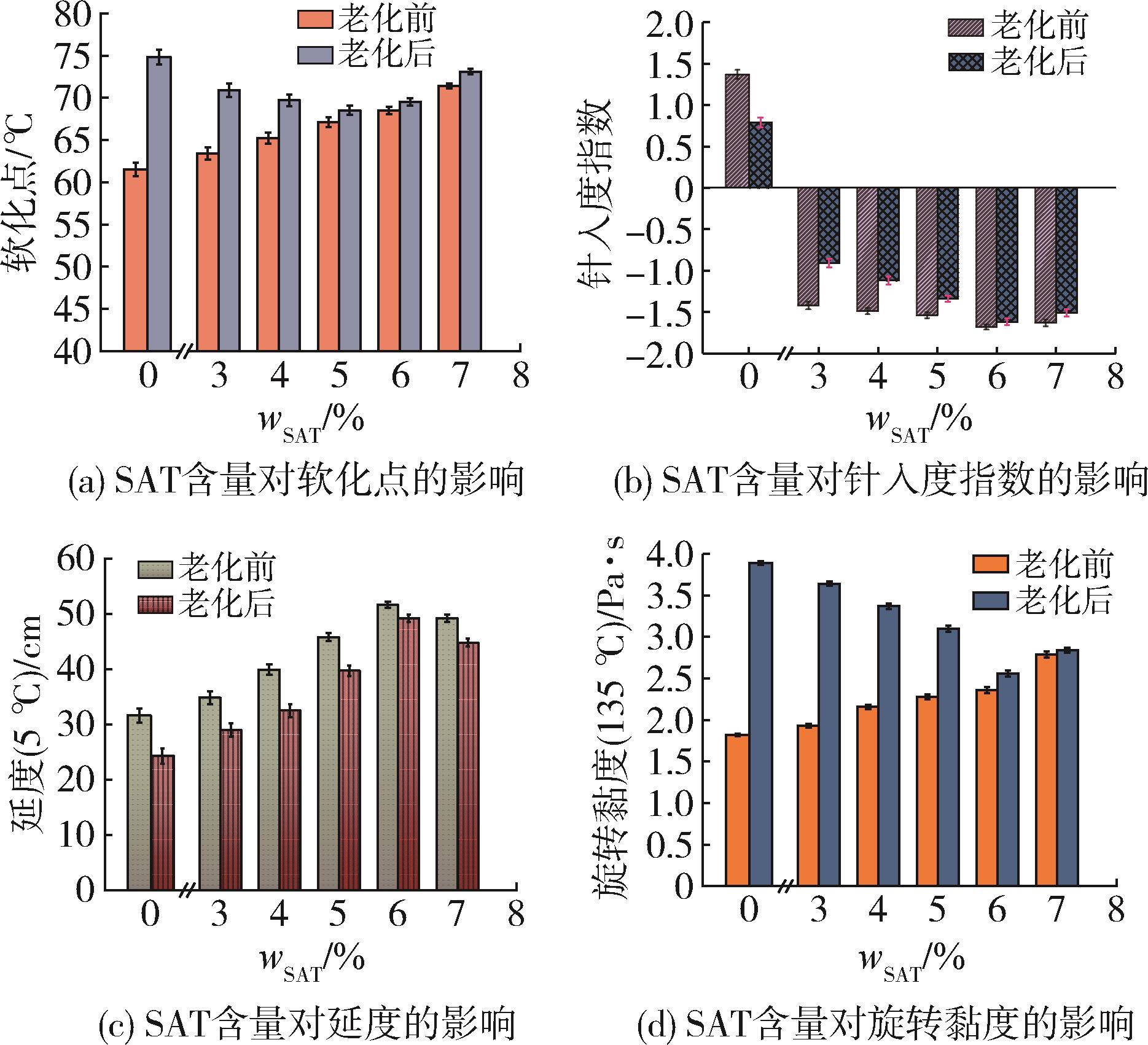

[1]	XU Chuanhao, SHI Zhenwu, CHI Bo. Effect of BMH type warm mixture on fatigue properties of waste plastic/SBS composite modified asphalt [J]. China Plastics, 2024, 38(8): 94-99.
[2]	ZHAO Yongfei, ZHANG Wencai, WANG Ke, HAO Xiaogang, SHEN Jun, YANG Xiying, ZHAO Lirong, LI Jianhong, ZHAO Zhixin, QIAO Jie. Research progress in application technology of waste polyethylene⁃modified asphalt [J]. China Plastics, 2024, 38(7): 93-99.
[3]	CHEN Zhengcong, LIN Rui, HE Yi, LI Song. Study on properties of asphalt modified with SBS/graphene composite [J]. China Plastics, 2024, 38(4): 54-59.
[4]	YANG Xiying, CHEN Meng, ZHANG Wencai, PEI Qiang. Study on thermal stability of asphalt modified with styrene butadiene styrene/nano calcium carbonate composite [J]. China Plastics, 2023, 37(8): 45-54.
[5]	GAO Qiqi, HAO Yanling, CHENG Long, SONG Xiaoshuang, WANG Shihui. Preparation and performance of corn starch/TiO₂ nanocomposite films [J]. China Plastics, 2023, 37(2): 45-50.
[6]	LI Ningli, WANG Meng, WANG Rui, ZHU Zhuangzhuang. Study on preparation technology of rubber⁃plastic alloy modified asphalt [J]. China Plastics, 2022, 36(12): 78-85.
[7]	WANG Zhigang, YANG Bo, ZENG Chen, LI Zhi, DENG Jianyi. Aging evaluation of polyethylene gas pipes under high temperature and inner pressure environment [J]. China Plastics, 2022, 36(10): 84-89.
[8]	. Study on High-performance Lightweight Epoxy Nanocomposites [J]. China Plastics, 2017, 31(07): 30-34 .

Study on anti⁃aging mechanism and performance of asphalt modified with Si⁃Al coated TiO₂⁃functionalized SBS

RichHTML

PDF

Knowledge

Abstract

Cite this article

share this article

Figures/Tables 11

References 13

Related Articles 8

Recommended Articles

Metrics

Comments
