一锅法合成Janus纳米片及其对PS/TiO2复合材料的增容作用研究

doi:10.19491/j.issn.1001-9278.2021.10.002

中国塑料 ›› 2021, Vol. 35 ›› Issue (10): 8-13.DOI: 10.19491/j.issn.1001-9278.2021.10.002

一锅法合成Janus纳米片及其对PS/TiO₂复合材料的增容作用研究

陈可昕, 陈舒宁, 林建荣()

福建师范大学化学与材料学院，福州 350108

收稿日期:2021-03-08 出版日期:2021-10-26 发布日期:2021-10-27
基金资助:
国家自然科学基金项目(51773038);福建省自然科学基金项目(2020J01150)

One Pot Synthesis of Janus Nanosheet and Its Compatibilizating Effect on PS/TiO₂ Composites

CHEN Kexin, CHEN Shuning, LIN Jianrong()

College of Chemistry and Materials Science，Fujian Normal University，Fuzhou 350108，China

Received:2021-03-08 Online:2021-10-26 Published:2021-10-27
Contact: LIN Jianrong E-mail:fjfzljr@163.com

摘要/Abstract

摘要：

利用一锅法合成了Janus纳米片（JNSs），通过扫描电子显微镜（SEM）、电致冷X射线能谱仪（EDS）、动态混合流变仪、动态力学热分析仪（DMA）和万能材料试验机等对JNSs的表面形貌和化学成分进行了表征，考察了JNSs对聚苯乙烯/二氧化钛（PS/TiO₂）共混体系流变性能的影响，以及JNSs对PS/TiO₂复合材料动态力学性能、力学性能、表观形貌的影响，并对JNSs对复合材料的界面增容作用机理进行了探讨分析。结果表明，JNSs两面的粗糙程度不同，粗糙凹面含有氨基，光滑凸面含有双键；JNSs用作PS/TiO₂共混体系的相容剂时，能够增强界面作用力，改善无机粒子和有机聚合物的相容性；含0.5 份（质量份，下同）JNSs的PS/TiO₂复合材料的玻璃化转变温度（T_g）从PS的100 ℃提高到了107 ℃；同时，JNSs在外力作用下沿力的方向取向需要耗散能量，使得其拉伸强度较PS/TiO₂提高了13.43 %，断裂伸长率由12 %增加到了18 %。

关键词: 雅努斯纳米片, 聚苯乙烯, 二氧化钛, 增容

Abstract:

Janus nanosheets （JNSs） were prepared through one?pot synthesis， and the surface morphology and chemical compositions were characterized using scanning electron microscope and electric cooling X-ray energy spectrometer. The effect of JNSs on the rheological， dynamic mechanical properties and mechanical properties of polystyrene（PS）/TiO₂ blends as well as their morphology were investigated using dynamic hybrid rheometer， dynamic mechanical thermal analyzer and universal material testing machine. The results indicated that the prepared JNSs showed different rough levels on their two sides. The rough concave and smooth convex surfaces were found to contain amino groups and double bonds， respectively. The JNSs can be used as a compatibilizer for the PS/TiO₂ blending system to enhance interfacial interaction， thus improving the compatibility between the inorganic particles and organic polymers. Compared to pure PS， the glass transition temperature of the PS/TiO₂ composites with 0.5 phr JNSs was increased from 100 to 107 °C. Owing to the enhancement of interfacial interaction， the JNSs can dissipate energy in the direction of the force under the action of external force， resulting in an increase in tensile strength by 13.43 %. The elongation at break also increased from 12 % to 18 %.

Key words: Janus nanosheet, polystyrene, titanium dioxide, compatibilization

中图分类号:

TQ325.2

陈可昕, 陈舒宁, 林建荣. 一锅法合成Janus纳米片及其对PS/TiO₂复合材料的增容作用研究[J]. 中国塑料, 2021, 35(10): 8-13.

CHEN Kexin, CHEN Shuning, LIN Jianrong. One Pot Synthesis of Janus Nanosheet and Its Compatibilizating Effect on PS/TiO₂ Composites[J]. China Plastics, 2021, 35(10): 8-13.

图/表 8

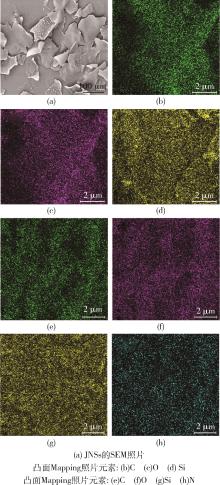

图1 JNSs的 SEM照片和Mapping照片

Fig.1 SEM and Mapping photos of JNSs

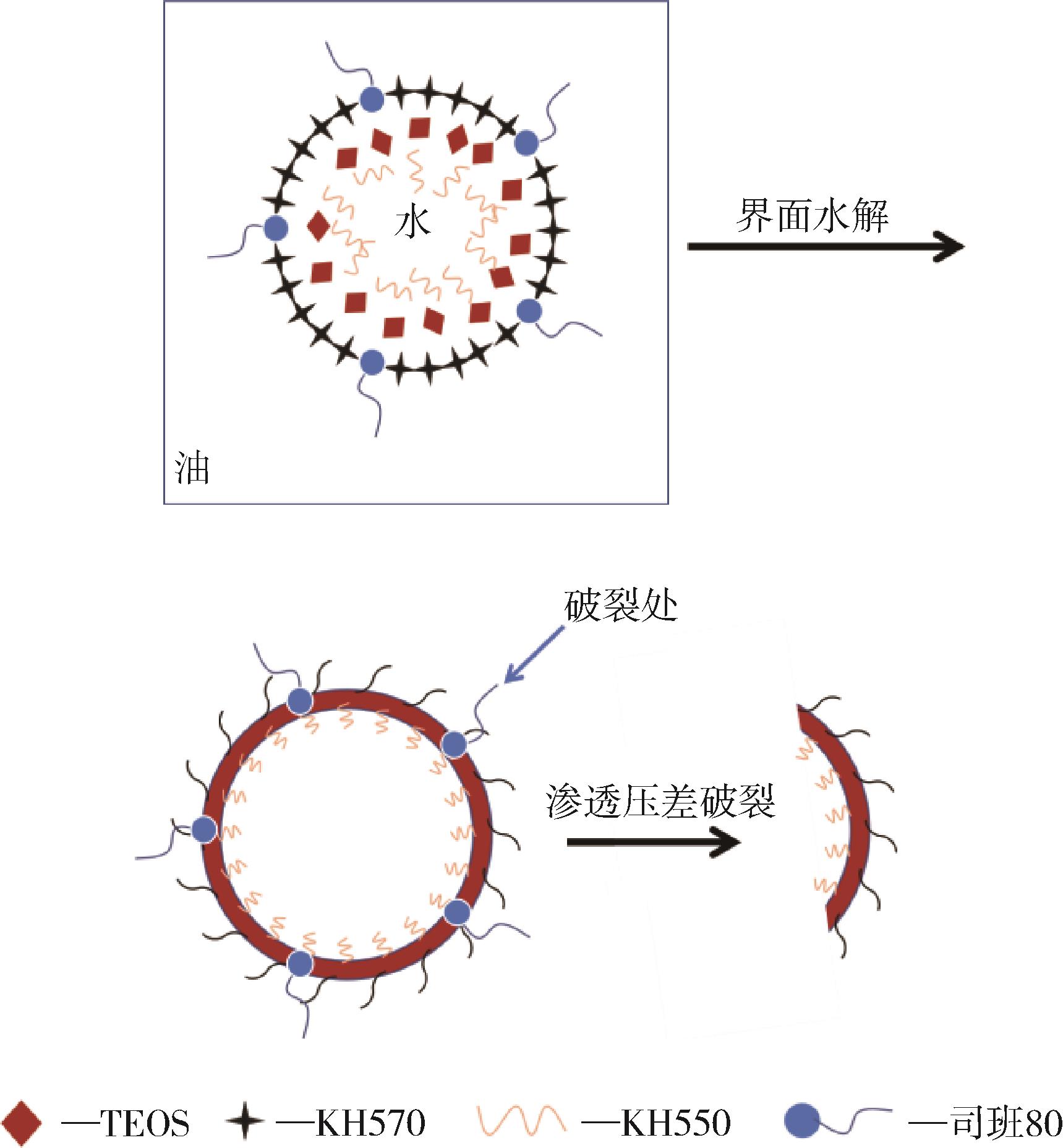

图2 JNSs形成过程示意图

Fig.2 Schematic diagram of the formation of JNSs

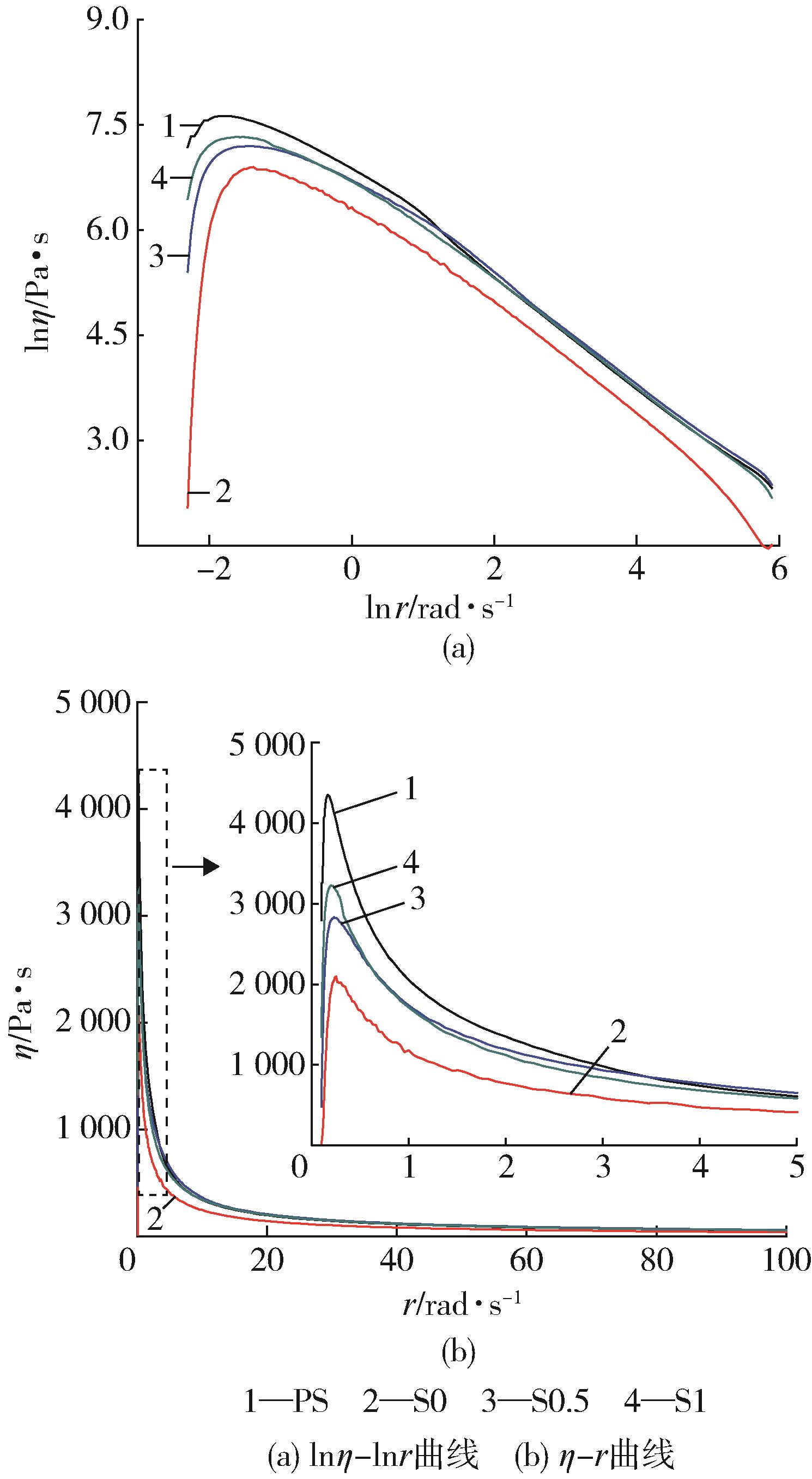

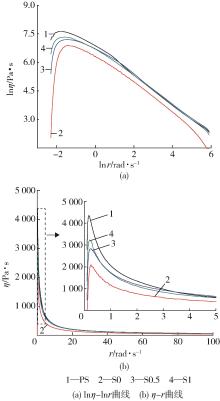

图3 PS/TiO2/JNSs的η?r曲线

Fig.3 Fluid viscosity?shear rate curve of PS/TiO2/JNSs blend

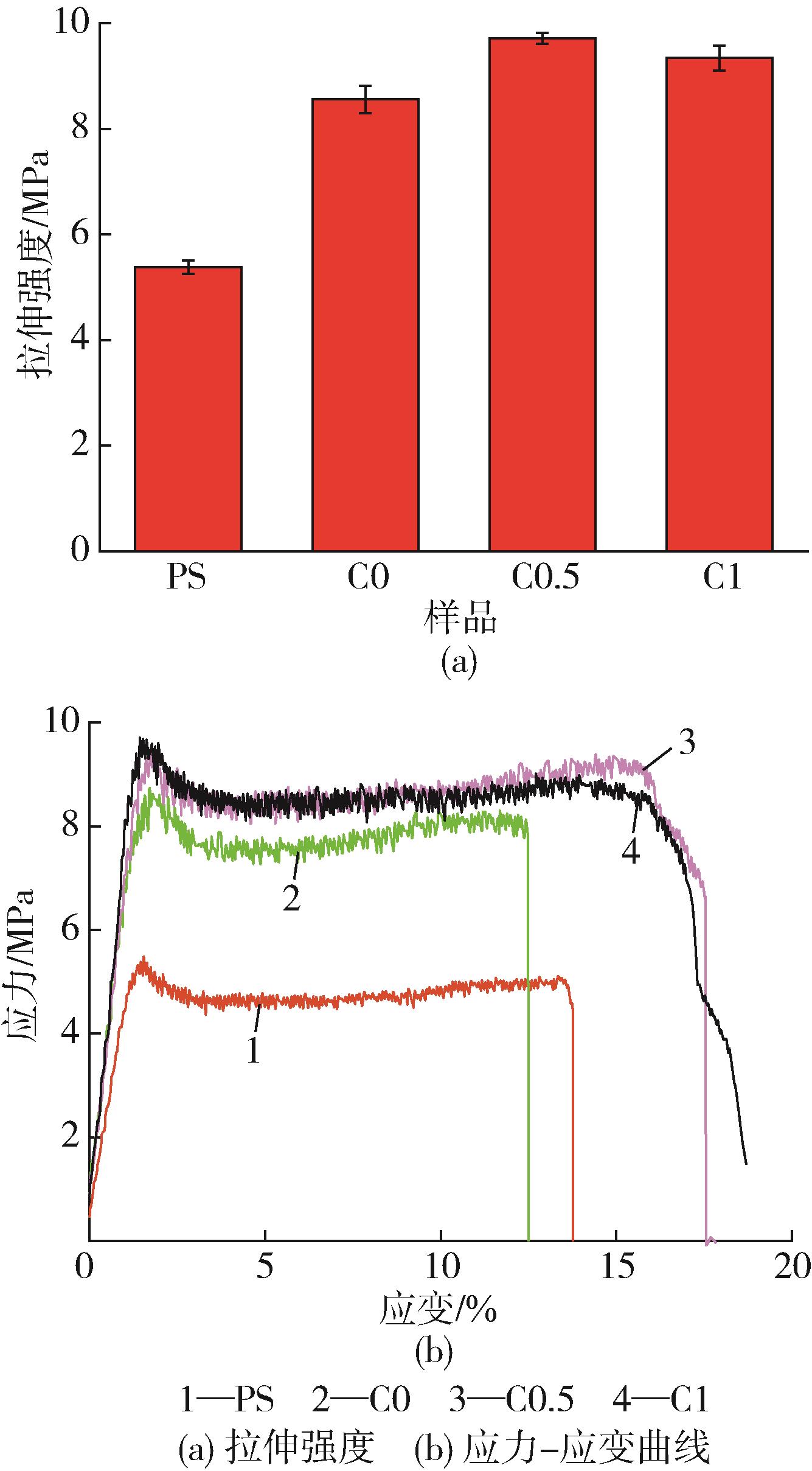

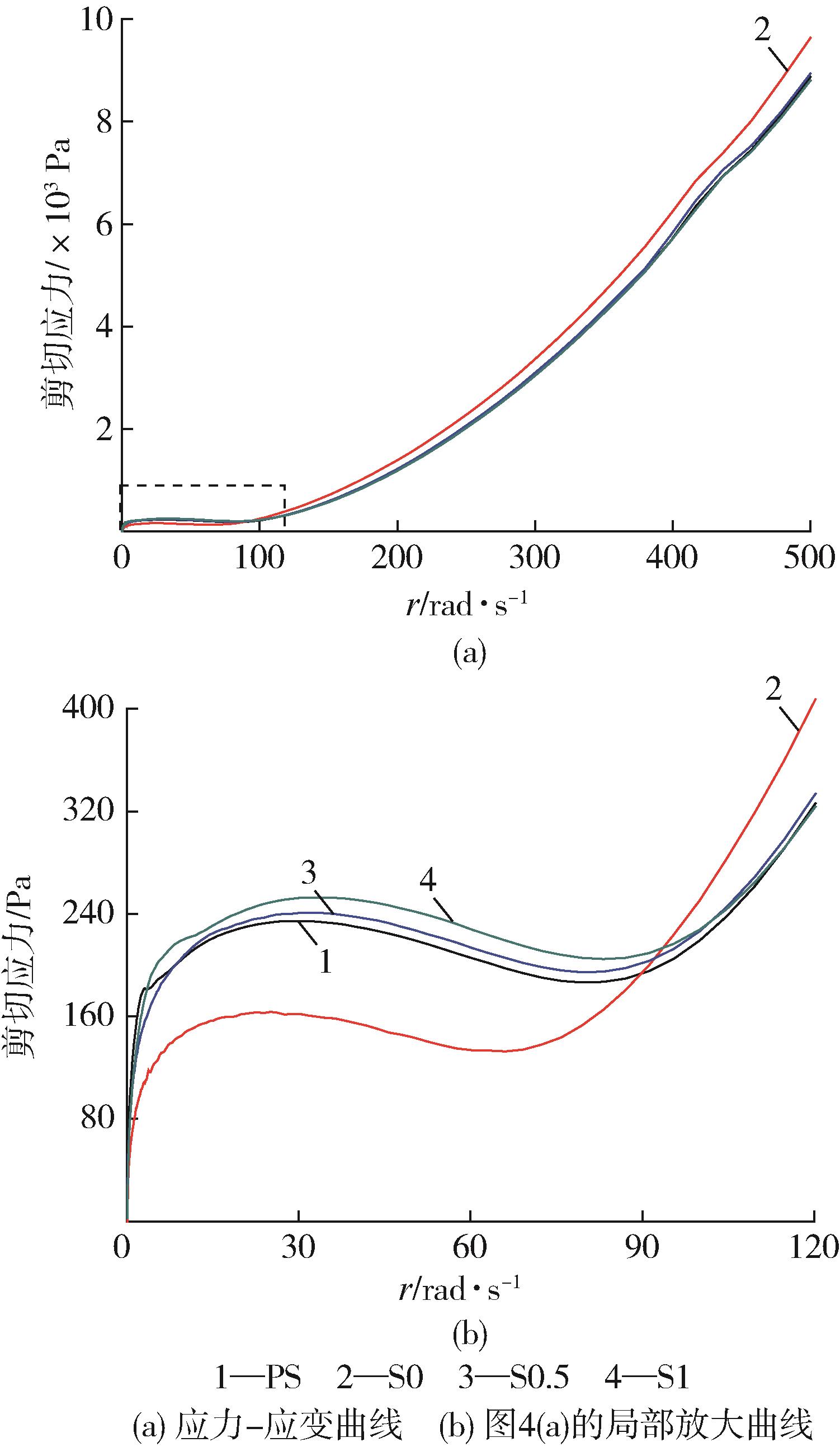

图4 PS/TiO2/JNSs共混物的应力?应变曲线

Fig.4 Stress?strain curves of PS/TiO2/JNSs blend

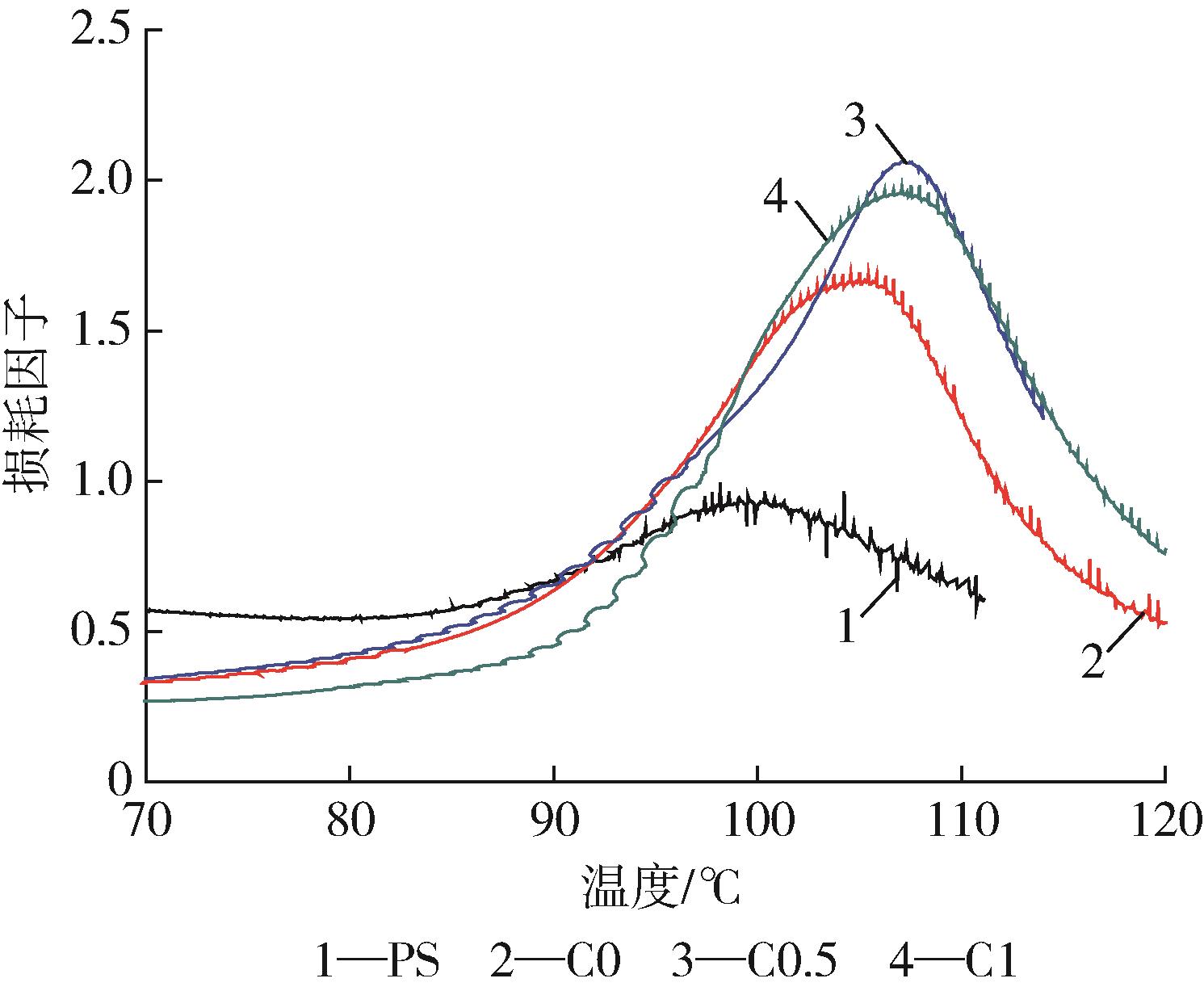

图5 PS/TiO2/JNSs复合材料的DMA曲线

Fig.5 DMA curves of PS/TiO2/JNSs composites

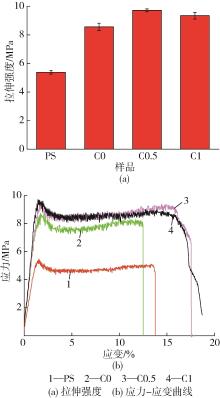

图6 PS/TiO2/JNSs复合材料的拉伸性能

Fig.6 Tensile properties of PS/TiO2/JNSs composites

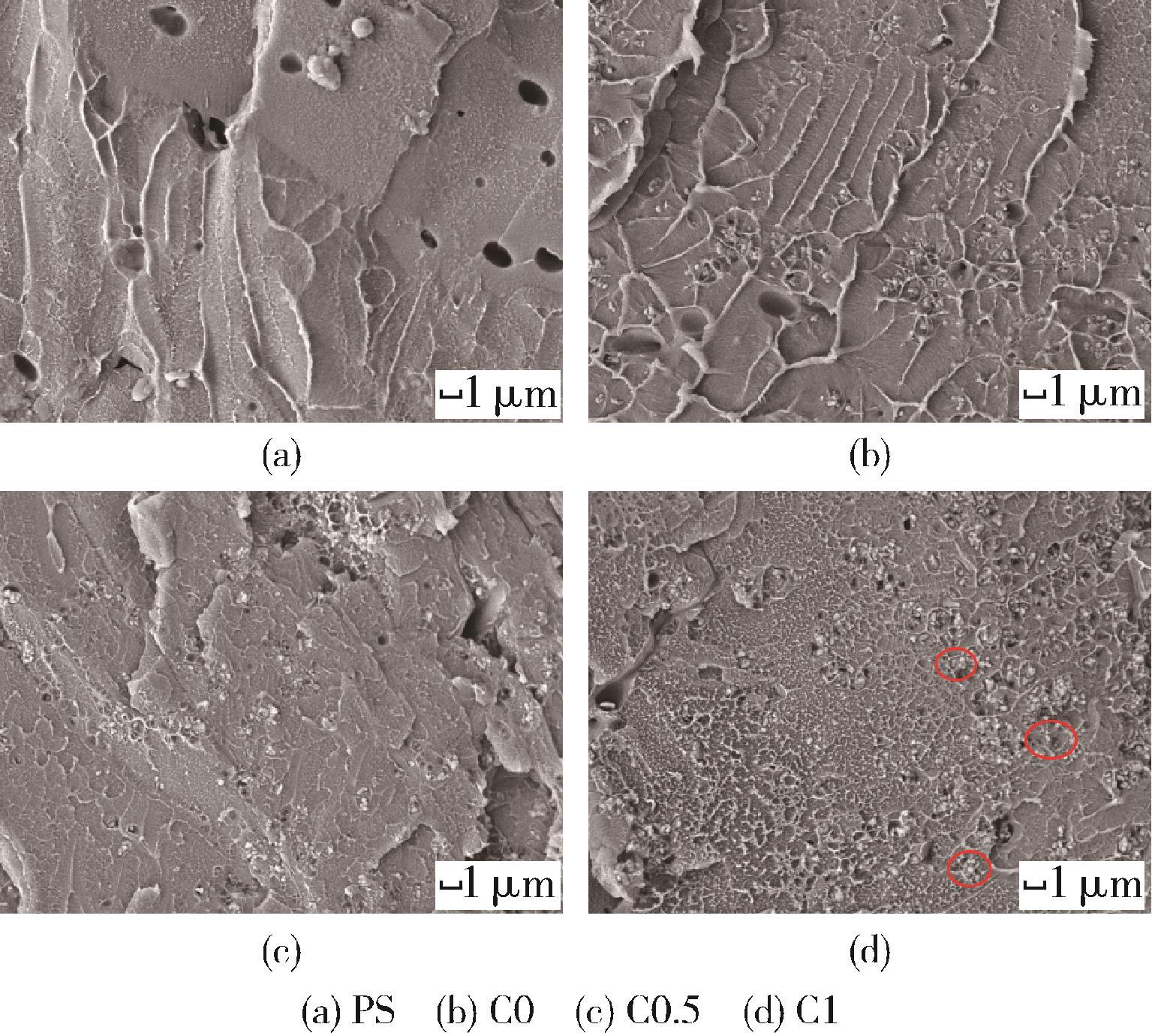

图7 PS/TiO2/JNSs复合材料脆断断面的SEM照片

Fig.7 SEM images of brittle fracture surface of PS/TiO2/JNSs composites

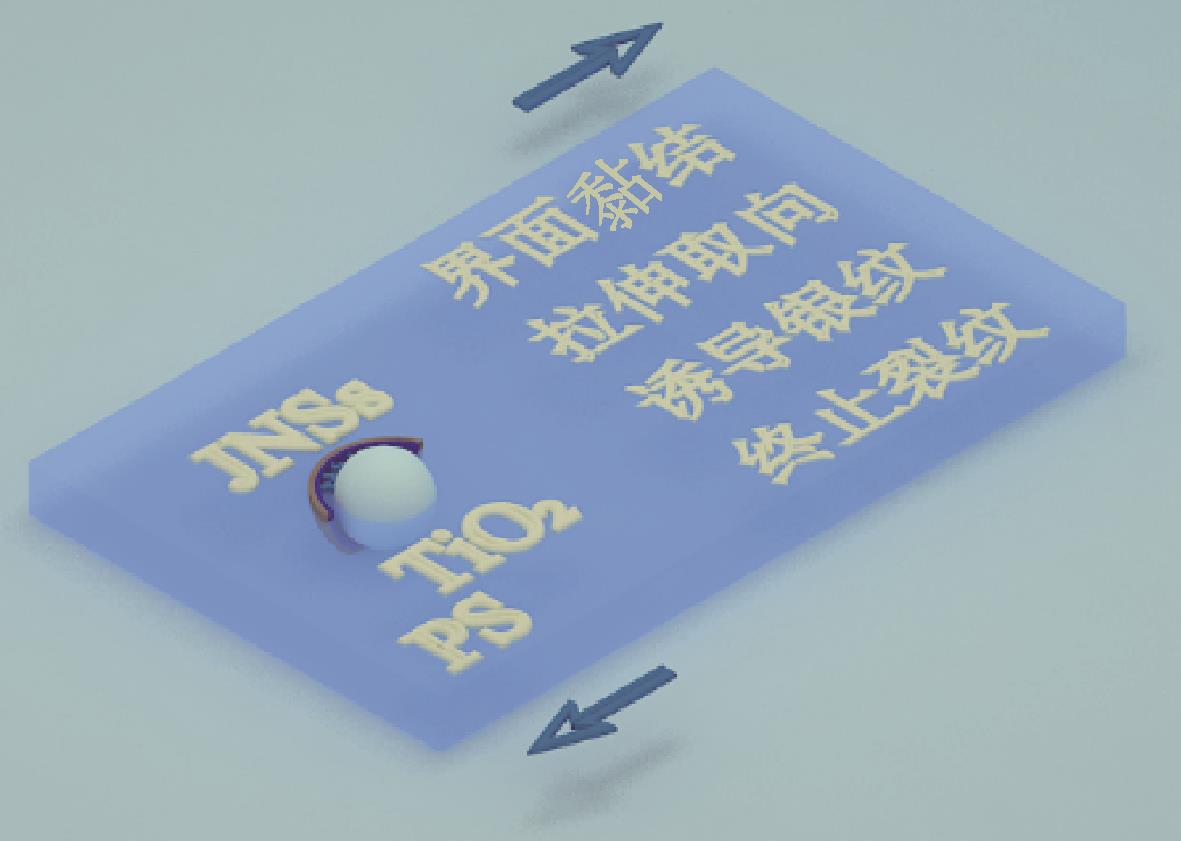

图8 JNSs对PS/TiO2复合材料的增容作用示意图

Fig.8 Schematic diagram of compatibilization effect of JNSs on PS/TiO2 composite

参考文献 16

1	ZHANG B， SUN B， BIAN X， et al. High Melt Strength and High Toughness PLLA/PBS Blends by Copolymerization and in Situ Reactive Compatibilization［J］. Industrial & Engineering Chemistry Research， 2016， 56（1）： 52⁃62.
2	ZHANG J， LODGE T P， MACOSKO C W. Interfacial Morphology Development during PS/PMMA Reactive Coupling［J］. Macromolecules， 2005， 38： 6 586⁃6 591.
3	TODD A D， MCENEANY R J， TOPOLKARAEV V A， et al. Reactive Compatibilization of Poly（ethylene terephthalate） and High⁃Density Polyethylene Using Amino⁃Telechelic Polyethylene［J］. Macromolecules， 2016， 49（23）： 8 988⁃8 994.
4	ADEDEJI A， LYU S， MACOSKO C W. Block Copolymers in Homopolymer Blends： Interface vs Micelles［J］. Macromolecules， 2001， 34： 8 663⁃8 668.
5	LI H， SUI X， XIE X. High⁃Strength and Super⁃Tough PA6/PS/PP/SEBS Quaternary Blends Compatibilized by Using a Highly Effective Multi⁃Phase Compatibilizer： Toward Efficient Recycling of Waste Plastics［J］. Polymer， 2017， 123： 240⁃246.
6	TESTA C， SIGILLO I， GRIZZUTI N. Morphology Evolution of Immiscible Polymer Blends in Complex Flow Fields［J］. Polymer， 2001， 42： 5 651⁃5 659.
7	TAGUET A， CASSAGNAU P， LOPEZ⁃CUESTA J M. Structuration， Selective Dispersion and Compatibilizing Effect of （Nano）fillers in Polymer Blends［J］. Progress in Polymer Science， 2014， 39（8）： 1 526⁃1 563.
8	BAHRAMI R， LOEBLING T I， SCHMALZ H， et al. Synergistic Effects of Janus Particles and Triblock Terpolymers on Toughness of Immiscible Polymer Blends［J］. Polymer， 2017， 109： 229⁃237.
9	GUO J， XU Y， HE W， et al. Phase Morphology Evolution and Compatibilization of Immiscible Polyamide 6/Polystyrene Blends Using Nano⁃Montmorillonite［J］. Polymer Engineering & Science， 2018， 58（5）： 752⁃758.
10	NIE H， ZHANG C， LIU Y， et al. Synthesis of Janus Rubber Hybrid Particles and Interfacial Behavior［J］. Macromolecules， 2016， 49： 2 238⁃2 244.
11	PARPAITE T， OTAZAGHINE B， CARO A S， et al. Janus Hybrid Silica/Polymer Nanoparticles as Effective Compatibilizing Agents for Polystyrene/Polyamide⁃6 Melted Blends［J］. Polymer， 2016， 90： 34⁃44.
12	CHEN Q， WHITMER J K， JIANG S. Supracolloidal Reaction Kinetics of Janus Spheres［J］. Science， 2011， 331： 199⁃202.
13	CHEN Q， BAE S C， GRANICK S. Directed Self⁃assembly of a Colloidal Kagome Lattice［J］. Nature， 2011， 469（7 330）： 381⁃384.
14	WALTHER A， MATUSSEK K， MUELLER A H E. Engineering Nanostructured Polymer Blends with Controlled Nanoparticle Location Using Janus Particles［J］. ACS Nano， 2008（2）： 1 167⁃1 178.
15	XU D， BHATNAGAR D， GERSAPPE D， et al. Rheology of Poly（N⁃isopropylacrylamide）–Clay Nanocomposite Hydrogels［J］. Macromolecules， 2015， 48（3）： 840⁃846.
16	GARCIA A G， LANIRO A， TUINIER R. On the Colloidal Stability of Spherical Copolymeric Micelles［J］. ACS Omega， 2018， 3（12）： 17 976⁃17 985.

[1]	林文, 赵晶晶, 苏婷婷, 王战勇. 聚苯乙烯生物降解研究进展[J]. 中国塑料, 2022, 36(7): 143-149.
[2]	杨木森, 钱立军, 王靖宇, 赵震, 王光禹, 辛晓华. 磷酸三苯酯和甲基八溴醚在阻燃聚苯乙烯中的协同行为研究[J]. 中国塑料, 2022, 36(5): 36-42.
[3]	赵新新, 金晓冬, 施妍, 孙诗兵, 吕锋, 田英良, 赵志永. 基于紫外⁃臭氧辐照的挤塑聚苯乙烯表面改性研究[J]. 中国塑料, 2022, 36(5): 8-13.
[4]	郭意明, 董晓晨, 梁士通, 王森, 刘继纯. 石墨种类和粒径对高抗冲聚苯乙烯阻燃性能的影响及作用机制[J]. 中国塑料, 2022, 36(3): 26-32.
[5]	王振华, 杨正, 琚澳迎, 鲁世科, 刘保英, 房晓敏, 丁涛, 徐元清. 不同增容剂对玻璃纤维增强聚甲醛复合材料性能的影响研究[J]. 中国塑料, 2022, 36(1): 53-60.
[6]	金福锦, 郝雨楠, 焦红文, 赵宏宇. 建筑绝热用石墨改性挤塑聚苯乙烯泡沫板的应用及标准解读[J]. 中国塑料, 2021, 35(9): 109-115.
[7]	鉴冉冉, 杨卫民, MOHINI Sain. 扭转挤出技术制备再生碳纤维增强聚苯乙烯化学发泡复合材料[J]. 中国塑料, 2021, 35(8): 88-93.
[8]	赵艳, 潘祥, 刘本刚. 可发性聚苯乙烯土工泡沫的性能及应用[J]. 中国塑料, 2021, 35(5): 97-106.
[9]	熊辉霞, 赵文杰. 聚苯乙烯接枝聚丙烯酸丁酯乳液改性水泥砂浆的性能及微观结构分析[J]. 中国塑料, 2021, 35(2): 29-33.
[10]	王都阳, 蔡圳南, 黄兴元, 王龙, 李孟山. 超临界CO₂在聚苯乙烯熔体中的扩散系数[J]. 中国塑料, 2021, 35(2): 63-70.
[11]	唐娅娥, 刘本刚. 聚苯乙烯/交联丙烯酸甲酯共混物的制备及其发泡性能研究[J]. 中国塑料, 2020, 34(6): 45-51.
[12]	杨秀琴, 严亚如, 张效琳, 安彦飞, 于翔. 低VOCs含量的PET/TiO₂@Ag共混体系的研究[J]. 中国塑料, 2020, 34(5): 32-37.
[13]	卢晓龙, 柳炫羽, 丁恩普, 张贝贝, 于翔, 秦刚. PAN/TiO₂纳米纤维膜的制备与性能分析[J]. 中国塑料, 2020, 34(4): 30-34.
[14]	李杨, 殷德贤, 朱敏, 周洪福, 王向东, 叶志殷. 增容作用对聚乳酸/高密度聚乙烯合金发泡行为的影响[J]. 中国塑料, 2019, 33(9): 50-56.
[15]	康凯尔靳玉娟汪博翁云宣. 长链型超支化聚合物对PLA/PPC共混体系的增容改性研究[J]. 中国塑料, 2019, 33(2): 1-7.

一锅法合成Janus纳米片及其对PS/TiO₂复合材料的增容作用研究

One Pot Synthesis of Janus Nanosheet and Its Compatibilizating Effect on PS/TiO₂ Composites

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 8

参考文献 16

相关文章 15

编辑推荐

Metrics

本文评价
