可发性聚苯乙烯土工泡沫的性能及应用

doi:10.19491/j.issn.1001-9278.2021.05.016

中国塑料 ›› 2021, Vol. 35 ›› Issue (5): 97-106.DOI: 10.19491/j.issn.1001-9278.2021.05.016

可发性聚苯乙烯土工泡沫的性能及应用

赵艳¹, 潘祥², 刘本刚²()

^1.轻工业塑料加工应用研究所，《中国塑料》编辑部，北京 100048
^2.河北五洲开元环保新材料有限公司，河北沧州 061108

收稿日期:2020-10-26 出版日期:2021-05-26 发布日期:2021-05-24

Properties and Applications of Expendable Polystyrene Geofoam

ZHAO Yan¹, PAN Xiang², LIU Bengang²()

^1.Editorial Office of China Plastics，Institute of Plastics Processing & Application of Light Industry，Beijing 100048，China
^2.Hebei Wuzhou Kaiyuan Environmental Protection New Material Co，Ltd，Cangzhou 061108，China

Received:2020-10-26 Online:2021-05-26 Published:2021-05-24
Contact: LIU Bengang E-mail:polyfoam@126.com

摘要/Abstract

摘要：

综述了可发性聚苯乙烯（EPS）土工泡沫在土木工程中应用的优势，包括保温性能优异、密度低易施工、力学性能好、稳定性优异和自立性强等；分类介绍了EPS土工泡沫在土木工程领域中的应用实例，包括路基保温、桥头填筑、高填路段、道路扩宽、人造景观、挡土墙抗震、防止不均匀沉降等方面；最后简要讨论了EPS土工泡沫在实际应用中存在的问题，并基于EPS土工泡沫的性能优势对其未来的应用进行了展望。

关键词: 可发性聚苯乙烯, 泡沫, 土木工程, 应用

Abstract:

This paper reviewed the advantages of expandable polystyrene（EPS） geofoam in civil engineering applications， including excellent thermal insulation performance， low density and easy local construction， good mechanical properties， excellent stability and strong self-support. Application examples of EPS geofoam in the field of civil engineering were introduced， including subgrade insulation， bridgehead filling， high filling section road， road widening， man-made landscape， retaining wall seismic field and prevention of uneven settlement. In addition， the problems in the actual application of EPS geofoam and its application directions were briefly discussed.

Key words: expandable polystyrene, foam, civil engineering, application

中图分类号:

TQ 325.2

赵艳, 潘祥, 刘本刚. 可发性聚苯乙烯土工泡沫的性能及应用[J]. 中国塑料, 2021, 35(5): 97-106.

ZHAO Yan, PAN Xiang, LIU Bengang. Properties and Applications of Expendable Polystyrene Geofoam[J]. China Plastics, 2021, 35(5): 97-106.

图/表 19

材料	λ_m /W·（m·K）^-1	λ_m∶λ_EPS
路面结构层	1.808	46.4
6~8 cm 碎石	0.396	10.2
砂砾填料	1.919	49.2
亚黏土	0.959	24.6
亚黏土含角砾	0.939	24.1
弱风化基岩	1.030	26.4
EPS土工泡沫	0.039	—

表1 常用土工材料和EPS土工泡沫的导热系数

Tab.1 Thermal conductivity of common geotechnical materials and EPS geofoam

材料	ρ_m/kg·m^-3	ρ_m/ρ_EPS
6~8 cm 碎石	1 500	38
砂砾填料	1 800	45
亚黏土	1 500	38
亚黏土含角砾	700	18
弱风化基岩	1 000	25
全风化灰岩	2 000	50
填筑土	1 800	45
粗砂	1 950	49
淤泥	1 560	39
粉质黏土	1 800	45
EPS土工泡沫	40	—

表2 常用土工材料和EPS土工泡沫的密度

Tab.2 Density of common geotechnical materials and EPS geofoam

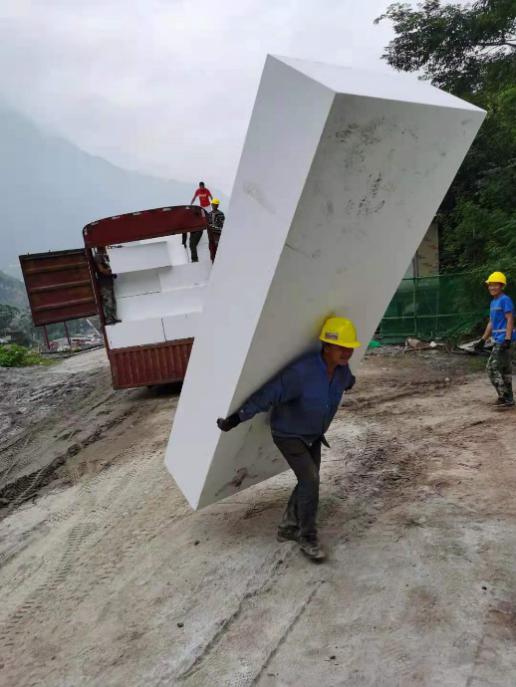

图1 EPS土工泡沫的现场搬运

Fig.1 Handling of EPS geofoam on site

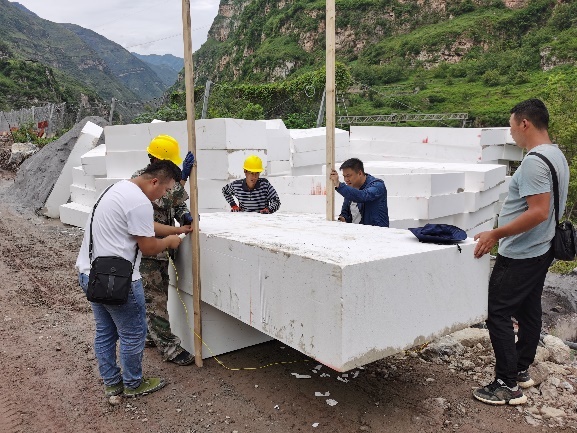

图2 EPS土工泡沫的现场切割

Fig.2 Cutting of EPS geofoam on site

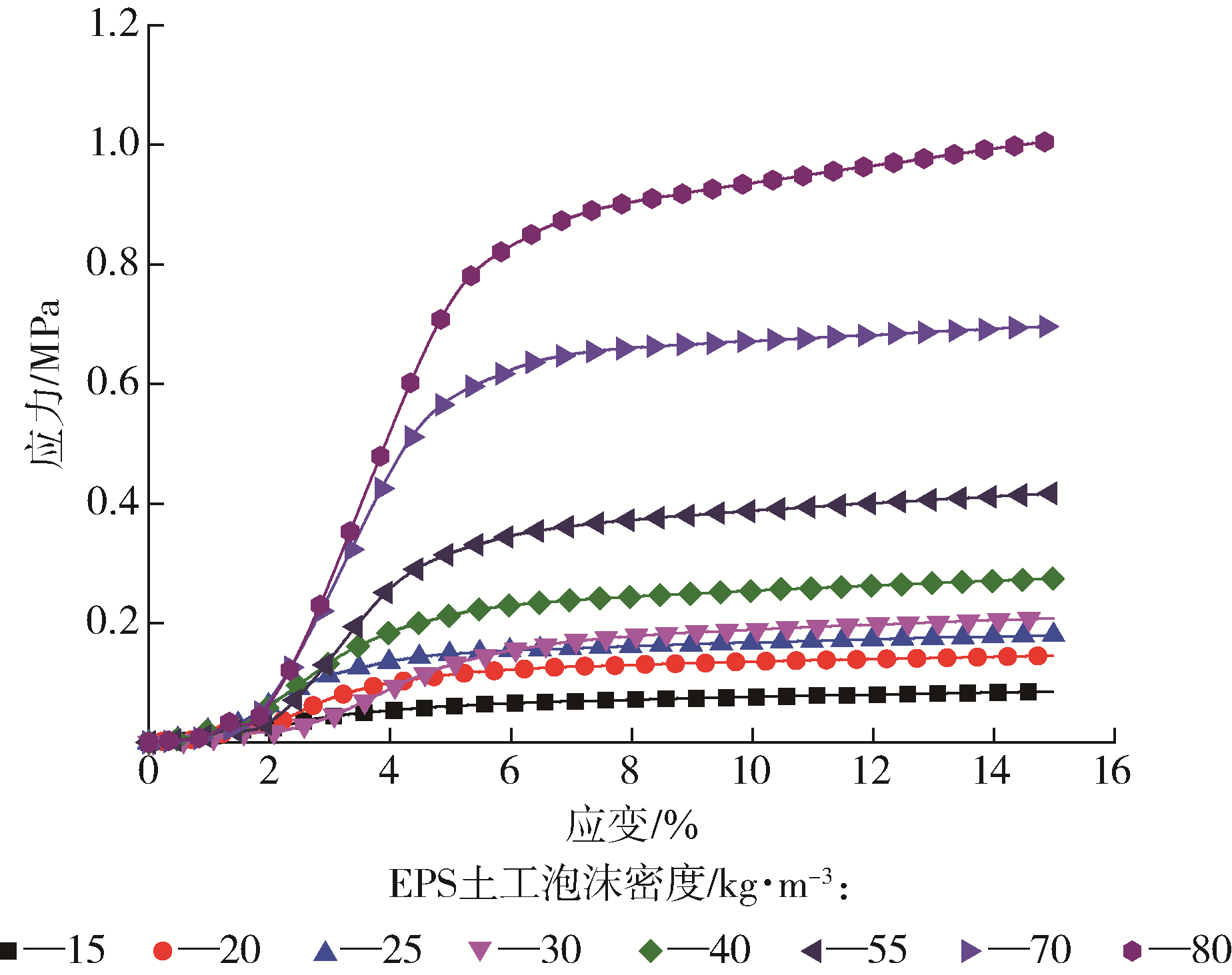

图3 不同密度EPS土工泡沫的应力?应变曲线

Fig.3 Stress?strain curves of EPS geofoams with different densities

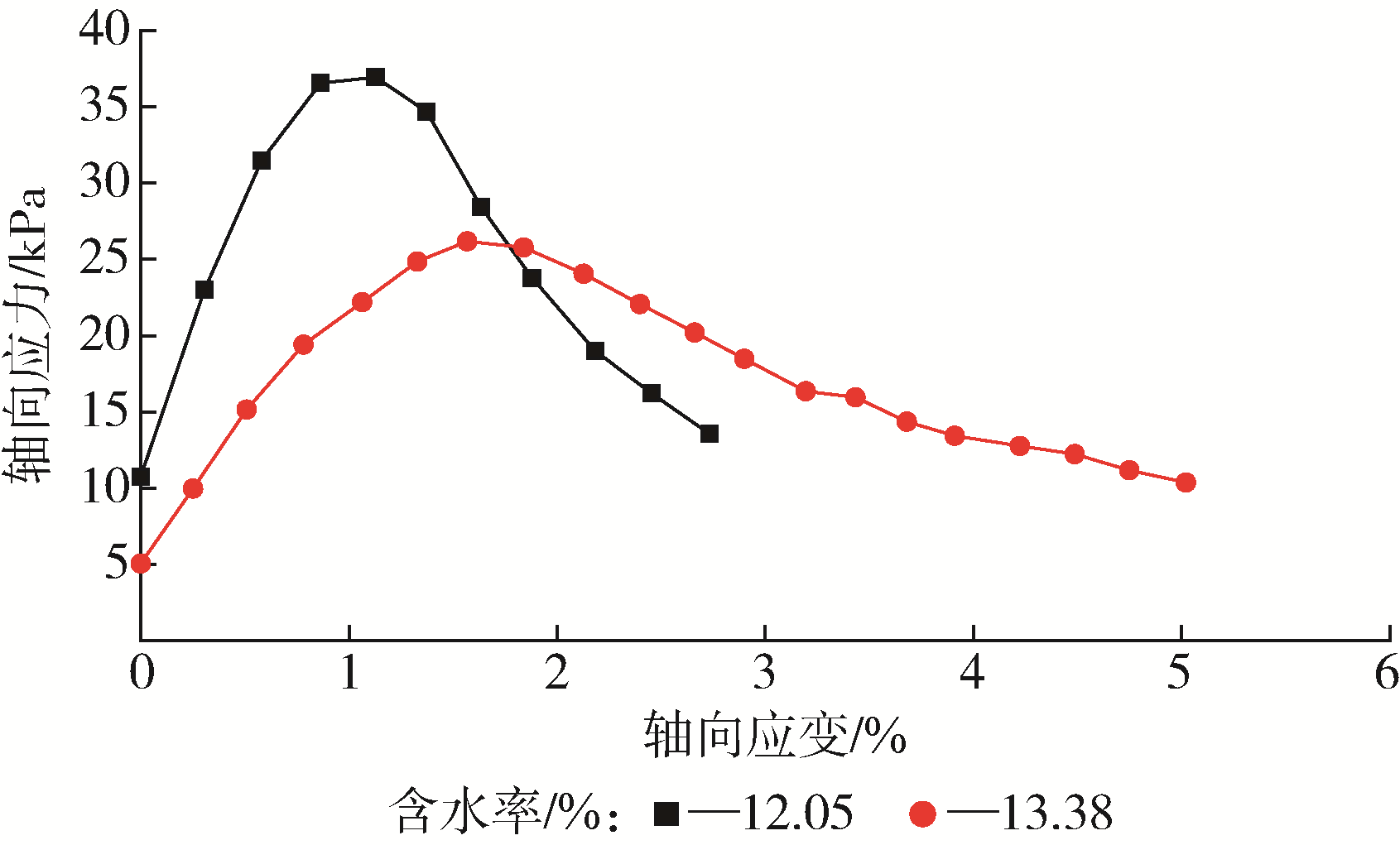

图4 2 种含水率土壤试件压缩试验曲线

Fig.4 Compression test curves of two soil specimens with different moisture content

密度/kg·m^-3	压缩强度/kPa	比强度
15	77.6	5.2
20	138.2	6.9
25	169.9	6.8
30	197.9	6.6
40	259.0	6.5
55	399.7	7.3
70	681.1	9.7
80	964.1	12.1

表3 不同密度EPS土工泡沫的压缩强度

Tab.3 Compressive strength of EPS geofoams with different densities

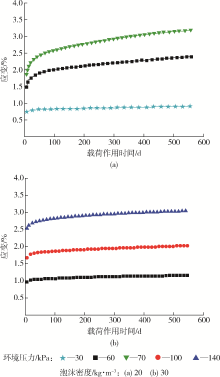

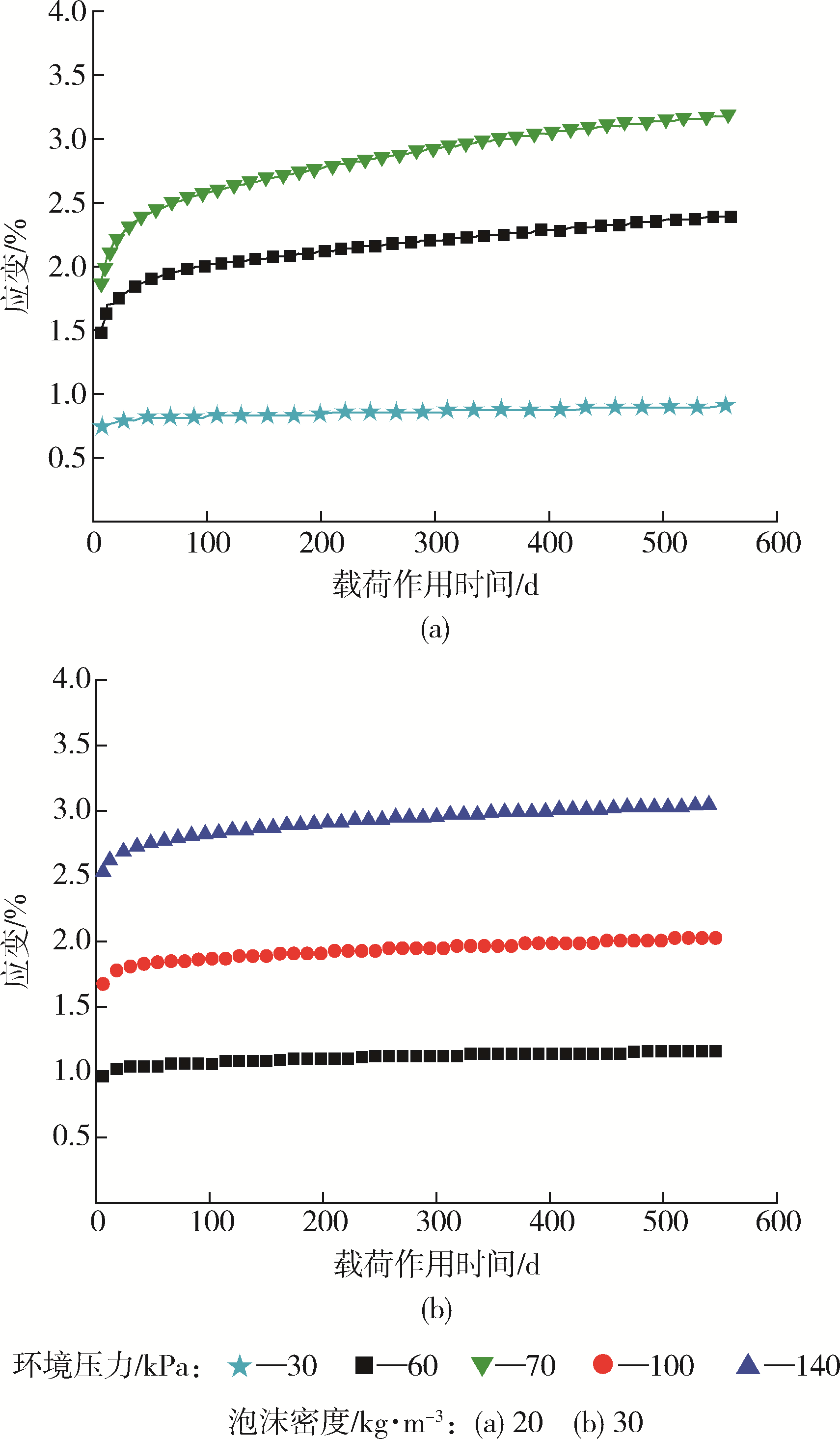

图5 EPS土工泡沫在不同荷载作用下的蠕变曲线

Fig.5 Creep curves of EPS geofoam under different loads

物质	作用性
盐水（海水）	耐受
碱溶液	耐受
皂液	耐受
无机盐溶液	耐受
沥青	耐受
酒精	耐受
微生物	耐受
石蜡油、凡士林、柴油	轻微耐受
汽油	不耐受
强氧化性酸	不耐受
浓硫酸	不耐受
有机溶剂	不耐受
饱和脂肪烃	不耐受

表 4 其他物质与EPS土工泡沫的相互作用

Tab.4 Interaction of other substances with EPS geofoam

ρ_EPS/kg·m^?3	7 d吸水率/%	1年吸水率/%	增加量/%
15	3.0	5.0	2.0
20	2.3	4.0	1.7
25	2.2	3.8	1.6
30	2.0	3.5	1.5
35	1.9	3.3	1.4

表5 不同密度EPS土工泡沫的吸水率

Tab.5 Water absorption of EPS geofoam with different density

循环次数	体积吸水率/%	抗压强度/kPa
平均	2.6	340
5	2.6	347
10	2.5	335
20	2.8	352
30	2.5	326

表6 多次冻融循环试验后EPS土工泡沫的体积吸水率和抗压强度

Tab.6 Water absorption and compressive strength of EPS geofoam after repeated freeze?thaw cycle tests

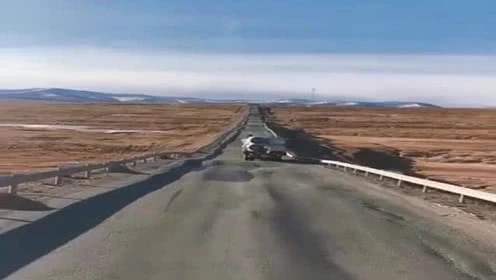

图6 永久冻土融化导致的路面破坏

Fig.6 Road damage caused by melting of permafrost

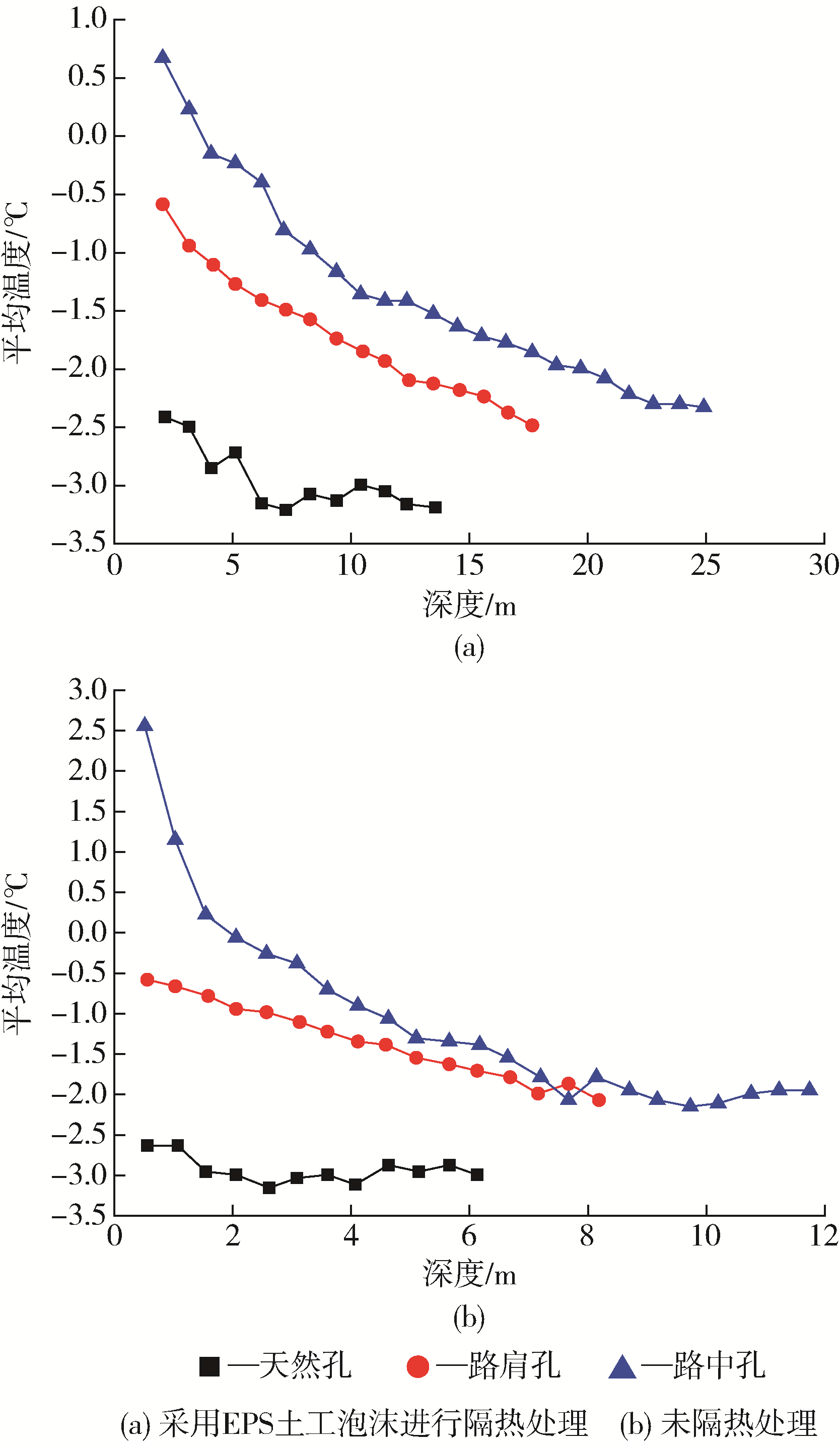

图7 隔热处理和未隔热处理路段的地温曲线

Fig.7 Ground temperature curves of insulated and uninsulated sections

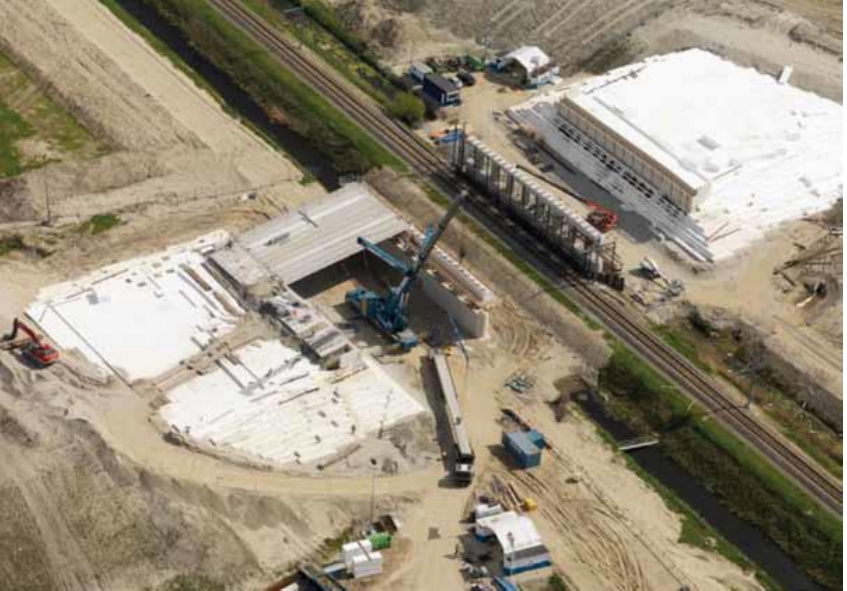

图8 EPS土工泡沫在桥头填筑的应用

Fig.8 Application of EPS geofoam in filling of bridge heads

方案	工程造价/万元	处理效果	工期/月	施工难度
EPS轻质路堤	133	最好	2～3	最简便
塑板+堆载	100	较差	12	复杂
钢渣桩+堆载	105	较差	8	复杂
加长桥梁	271	较好	6	最复杂

表7 桥台软基处理方法比较

Tab.7 Comparison of treatment methods of abutment soft foundation

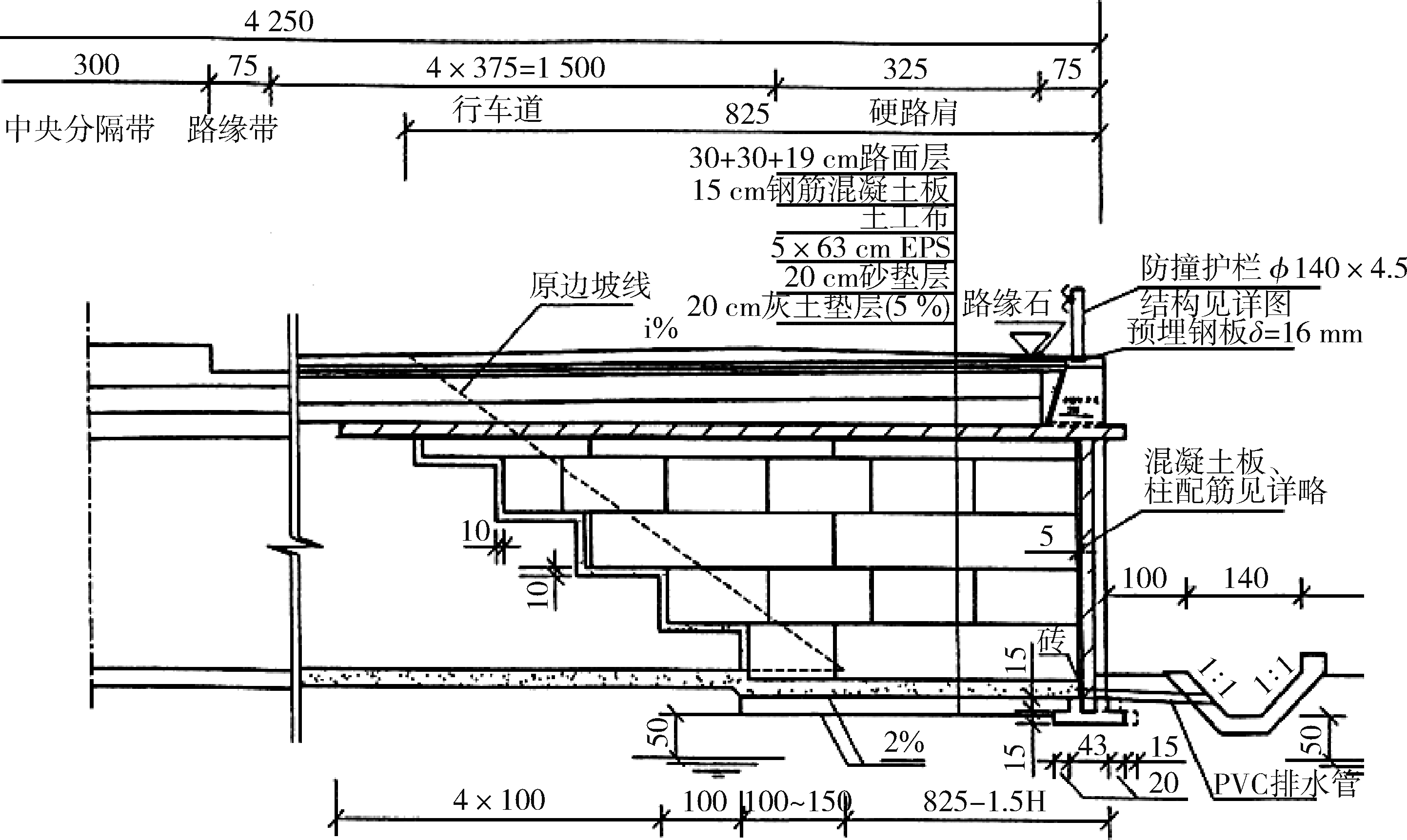

图9 沪宁高速拓宽工程中EPS土工泡沫路基填筑断面图

Fig.9 Section diagram of EPS geofoam subgrade filling in Widening Project of Shanghai?Nanjing High Speed

处理深度/m	造价/万元·m^?1
处理深度/m	预应力管桩+一般填土^a	分隔墙+塑板+超载	粉（湿）喷桩+粉煤灰	EPS+不处理地基
10	0.71~0.53（D?）	1.07	0.73	0.90
20	1.11~0.58（D?）	1.50	0.86	0.90
25	1.31~0.85（D?）	1.72	1.48	0.90
30	1.63~0.98（D?）	1.94	—	0.90
35	1.86~1.20（D?）	2.16	—	0.90
中心沉降	0.02	2.14	6.16	1.34
最大沉降	5.99	17.20	12.40	8.32

表8 不同地基处理方案的经济性比较

Tab.8 Economic comparison of different foundation treatment methods

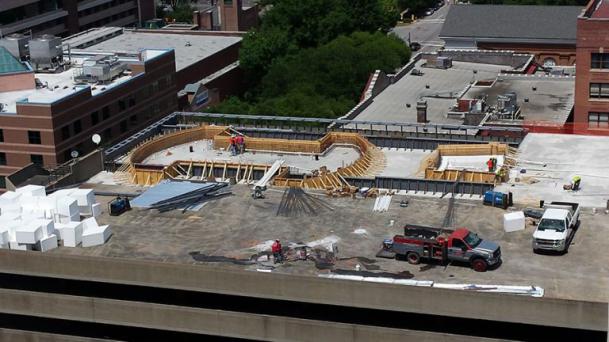

图10 采用EPS土工泡沫修筑屋顶泳池

Fig.10 Building pool by using EPS geofoam on roof

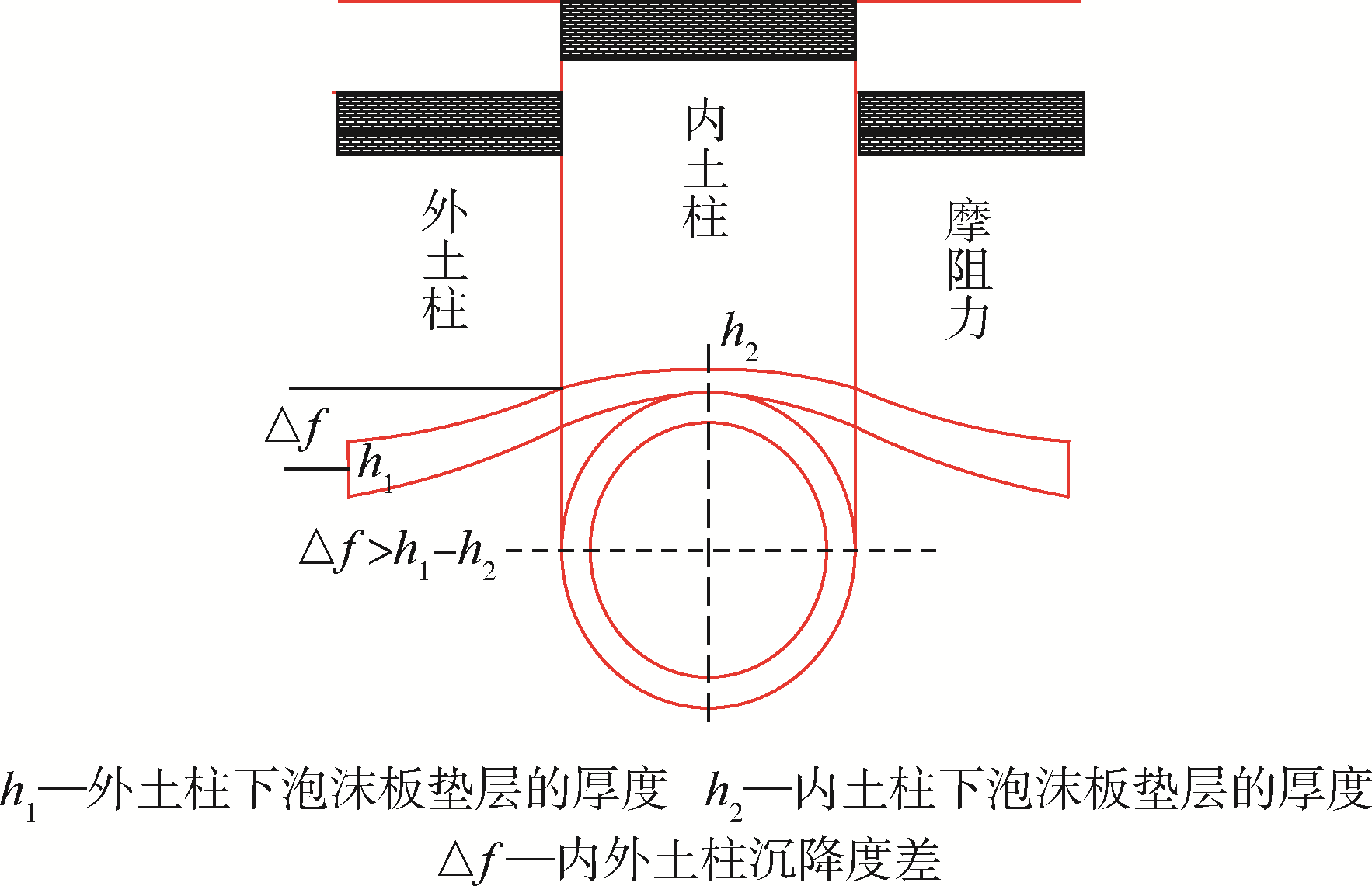

图11 上埋式构筑物顶部的不均匀沉降示意图

Fig.11 Schematic diagram of uneven settlement on top of buried structure

参考文献 34

1	MUNTERS C G， TANDBERG J G. Heat Insulation：US， 2，023，204［P］.1935⁃12⁃03.
2	STASTNY F， BUCHHOLZ K. Production of Porous Shaped Articles from Thermoplastic Materials：US， 2744291 A［P］.1965⁃05⁃08.
3	全国绝热材料标准化技术委员会.绝热材料稳态热阻及有关特性的测定防护热板：［S］.北京：中国标准出版社，2009： 1.
4	杜骋，杨军. 聚苯乙烯泡沫（EPS）的特性及应用分析［J］. 东南大学学报（自然科学扳），2001，31（5）：138⁃142.
	DU C， YANG J. Expanded Polystyrene（EPS） Geofoam： An Analysisto Characteristics and Application［J］. Journal of Southeast University （Natural Science Edition）， 2001，31（5）：138⁃142.
5	HAN X， SHEN J， HUANG H， et al. CO₂ Foaming Based on Polystyrene/Poly （methyl methacrylate） Blend and Nanoclay［J］. Polymer Engineering & Science， 2007， 47（2）： 103⁃111.
6	LIM L T， AURAS R， RUBINO M. Processing Techno⁃logies for Poly （lactic acid）［J］. Progress in Polymer Scien⁃ce， 2008， 33（8）： 820⁃852.
7	金联创.2018年国内EPS市场运行情况分析（二）［EB/OL］.［2020⁃09⁃26］. .
8	孙斌祥，徐学祖，赖远明，等.多年冻土区公路路堤碎石层厚度的计算［J］.岩土工程学报， 2006，28（4）：451⁃459.
	SUN B X，XU X Z，LAI Y M， et al. Fractured-Rock Layer Thickness of Highway Embankment in Permafrost Regions［J］.Chinese Journal of Geotechnical Engineering， 2006，28（4）：451⁃459.
9	张发如，谢晓军. 轻质填料在桥头高路堤中的应用［J］.湖南交通科技，2017，43（3）：84⁃87.
	ZHANG F R， XIE X J. Application of Lightweight Filler in High Embankment at Bridge Head［J］. Hunan Communication Science and Technology， 2017，43（3）：84⁃87.
10	李艳洁，徐泳. 土壤试样单轴压缩试验与离散元法模拟对比研究［J］.中国农业大学学报，2009 ， 14（4）：103⁃108.
	LI Y J， XU Y. Comparison Study Between the Soil Uniaxial Compression Testand the Discrete Element Simulation［J］. Journal of China Agricultural University， 2009， 14（4）：103⁃108.
11	中华人民共和国交通运输部.公路路基设计规范：［S］. 北京：人民交通出版社股份有限公司，2015：22⁃23.
12	侯彦明，姜波. 道路拓宽工程中EPS 路基设计方法研究［C］//中国科学技术协会学会学术部. 2008年（第十届）中国科协年会论文集， 2008：257⁃263.
13	李春华. 聚苯乙烯降解过程研究［D］. 天津：天津大学， 2006.
14	HORVATH J S. Expanded Polystyrene Geofoam：An Introduction to Material Behavior［J］．Geotextiles and Geomembranes， 1994，13（4）：263⁃280.
15	蔡可键，郑慧振，应柏平，等. EPS泡沫塑料在软土地基桥头跳车防治中的应用［J］.施工技术，2008，37（6）：83⁃85.
	CAI K J ， ZHENG H Z ， YING B P， et al. Application of EPS in Vehicle Bumping at Bridge⁃Head Treatment of Soft Soil Foundation in Expressway［J］. Construction Technology，2008，37（6）：83⁃85.
16	刘宇翼，从卫民，苏运河，等. EPS 材料减荷效应及工程应用评述［J］. 中国材料进展，2017，36（9）：681⁃687.
	LIU Y Y，CONG W M，SU Y H， et al. Ｒeviews of Load⁃Ｒeduction Mechanism and Engineering Application of EPS Materials［J］. Materials China ，2017，36（9）：681⁃687.
17	NOR H R S， SITI A S M， MUHAMMAD K A R. App⁃lication of Expanded Polystyrene （EPS） in Buildings and Constructions： A Review［J］. Journal of Applied Polymer Science，2019，136（20）：47529.
18	樊　凯，章金钊，陈建兵.保温材料在青藏公路路基工程中的应用［J］. 公路，2004，（8）：163⁃166.
	FAN K， ZHANG J Z， CHEN J B. Application of Thermal Insulation Materials in Subgrade Engineering of Qinghai⁃Tibet Highway［J］. Highway， 2004，（8）：163⁃166.
19	刘文白，周健，郝万喜，等. EPS板在多年冻土地区道路工程中的应用试验［J］. 保温材料与建筑节能， 2003（1）：30⁃32.
	LIU W B， ZHOU J， HAO W X， et al. Application Test of EPS Plate in Road Engineering in Permafrost Area［J］. Insulation Materials and Building Energy Saving， 2003（1）：30⁃32.
20	孙立民.保温材料在青藏铁路路基工程中的应用［J］.冰川冻土，2003（S1）：54⁃58.
	SUN L M. The Application of Heat⁃Preservation Materials to the Roadbed Engineering of the Qinghai⁃Tibet Railway［J］. Journal of Glaciology and Geocryology，2003（S1）：54⁃58.
21	胡宇. EPS保温板在青藏高原多年冻土路基工程中的应用研究［D］.重庆：西南交通大学， 2003.
22	胡宇，邓荣贵，张平.EPS保温板抗路基冻害特征分析［J］.路基工程，2003.6：（3）：32⁃36.
	HU Y， DENG R G， ZHANG P. Analysis of Characteristics of EPS Insulation Board against Roadbed Freezing Damage［J］. Subgrade Engineering， 2003.6：（3）：32⁃36.
23	董宇，何良德，王斌，等. 聚苯乙烯泡沫（EPS）在道路工程中的应用［J］. 河北交通科技， 2005，3（2）：1⁃5.
	DONG Y， HE L D， WANG B， et al. The Applications of Expanded Polystyrene （EPS） Foam in Road Engineering［J］. Communications Standardization Issue， 2005，3（2）：1⁃5.
24	胡海英，张玉成，乔有梁.EPS材料的特性及其在路桥工程中的应用［J］.广东水利水电，2009（7）：23⁃27.
	HU H Y， ZHANG Y C， QIAO Y L. The Characteristics of EPS Material and Its Application in Road and Bridge Engineering［J］. Guangdong Water Resources and Hydropower， 2009（7）：23⁃27.
25	李建春，刘相玉，郭耿新. EPS在桥头软基路堤上的应用［J］. 工程建设与设计，2003（8）：65⁃67.
	LI J C， LIU X Y， GUO G X. EPS Application on Bridge Head Soft Foundation Embankment［J］. Construction & Design for Engineering， 2003（8）：65⁃67.
26	李海平.EPS轻质路堤在桥头跳车防治中的应用分析［J］.安徽建筑，2010， 17（5）：110⁃112.
	LI H P. Analysis on the Application of EPS Lightweight Embankment in the Prevention and Treatment of Vehicle Jumping at Bridge Head［J］. Anhui Architecture， 2010， 17（5）：110⁃112.
27	钱锡跃，张毅. EPS轻质路堤在同三国道港新段高速公路中的应用［J］. 地下工程与隧道， 2003（3）：14⁃16.
	QIAN X Y， ZHANG Y. Application of EPS Light Embankment in GangXin Part of Tongsan National Highway［J］. Tunnel and Rail Transit， 2003（3）：14⁃16.
28	杨少华，徐立新. EPS超轻质路堤研究及其工程应用［J］.公路，2004（8）：157⁃162.
	YANG S H， XU L X. Research on EPS Super⁃Light Embankment and its Engineering Application［J］. High Way， 2004（8）：157⁃162.
29	王斌，陈嘉福，许永明，等. 高速公路拼接段EPS轻质路堤现场试验研究［J］.公路交通科技，2008，25（1）：27⁃32.
	WANG B， CHEN J F， XU Y M， et al. Field Experiment Research on EPS Lightweight Embankment of Expressway Widening Sections［J］. Journal of Highway and Transportation Research and Development，2008，25（1）：27⁃32.
30	刘必荣. 聚苯乙烯泡沫在软土地区高路堤填筑中的应用［J］.城布道桥与防洪，2004，（5）：39⁃42.
	LIU B R. Application of Polystyrene Foam in High Embankment in Soft Soil Area［J］. Urban Roads Bridges & Flood Control，2004，（5）：39⁃42.
31	INGLIS D，MACLEOD G，NAESGAARD E，et al. Basement Wall with Seismic Earth Pressures and Novel Expanded Polystyrene Foambuffer Layer［C］.Tenth Annual Symposium of the Vancouver Geotechnical Society， Vancouver， BC， Canada， 1996：22⁃25.
32	刘经法.EPS土工泡沫对挡土墙振动缓冲作用数值模拟［J］.山西建筑，2010，36（13）：77⁃79.
	LIU J F. The Numerical Modeling of EPS Soilfoam Bu⁃ffer Effect to Earth⁃retaining Wall Vibration［J］. Shanxi Architecture， 2010，36（13）：77⁃79.
33	黄清猷.填埋式地下圆形结构物周边土压力分布的有限元解［J］.土木工程学报，1982，15（3）：52⁃63.
	HUANG Q Y. FEM Solution of Circumferential Distribution of Soil Pressure over Tube Structures［J］. China Civil Engineering Journal， 1982，15（3）：52⁃63.
34	白冰，陆士强.泡沫塑料用于减轻上埋式结构物土压的研究［J］.土工基础，1992，6（1）：6⁃13.
	BAI B， LU S Q. Study on the Application of Foam Plastics in Reducing Soil Pressure of Buried Structures［J］. Soil Engineering and Foundation， 1992，6（1）：6⁃13.
