石墨烯增强聚乳酸力学性能及其发泡行为研究

doi:10.19491/j.issn.1001-9278.2021.06.005

中国塑料 ›› 2021, Vol. 35 ›› Issue (6): 26-32.DOI: 10.19491/j.issn.1001-9278.2021.06.005

石墨烯增强聚乳酸力学性能及其发泡行为研究

杨文杰, 何佳文, 朱寒宾, 王思思, 李熹平()

浙江师范大学工学院，浙江省城市轨道交通智能运维技术与装备重点实验室，浙江金华 321004

收稿日期:2020-01-04 出版日期:2021-06-26 发布日期:2021-06-23
基金资助:
浙江省城市轨道交通智能运维技术与装备重点实验室(ZSDRTZZ2020003);浙江省浙江师范大学自主设计项目(2020ZS04)

Mechanical Properties and Foaming Behaviors of Graphene⁃reinforced Poly（lactic acid）

YANG Wenjie, HE Jiawen, ZHU Hanbin, WANG Sisi, LI Xiping()

Key Laboratory of Urban Rail Transit Intelligent Operation and Maintenance Technology & Equipment of Zhejiang Province，College of Engineering，Zhejiang Normal University，Jinhua 321004，China

Received:2020-01-04 Online:2021-06-26 Published:2021-06-23
Contact: LI Xiping E-mail:xpl2005@163.com

摘要/Abstract

摘要：

以熔融共混的方法制备了具有不同纳米填料含量的聚乳酸/石墨烯纳米片（PLA/GNP）复合材料，利用超临界CO₂（Sc?CO₂）辅助釜压发泡的方式，进而制备了PLA/GNP复合泡沫，采用扫描电子显微镜和旋转流变仪等对复合材料的微观形貌、力学性能、流变行为和发泡性能进行了表征，探讨了GNP对发泡行为的作用机理。结果表明，GNP在PLA基体中的分散情况较好，与纯PLA相比，GNP含量为3 %（质量分数，下同）的复合材料的强度与刚度提高了近20 %；随着GNP含量的逐渐提高，PLA分子链运动时受到的限制加大，对熔体黏弹性产生了明显的增强作用，有利于PLA发泡能力的提升；由于GNP的异相成核作用，获得的PLA/GNP复合泡沫具有30倍以上的发泡倍率，泡沫的压缩强度和模量分别提升了2.5和7倍。

关键词: 聚乳酸, 超临界二氧化碳, 石墨烯纳米片, 釜压发泡, 微孔泡沫

Abstract:

Poly（lactic acid）（PLA）/graphene nano?platelet （GNP） composites were prepared by melt blending with different GNP contents， and their micromorphologies， mechanical properties， rheological behaviors and foaming properties were investigated. The results indicated that GNP presented a good dispersion in the PLA matrix. Compared to pure PLA， the composites exhibited an improvement in tensile strength and stiffness by nearly 20 % at a GNP content of 3 wt%. In addition， the movement of PLA chains was restricted with gradually increasing the GNP content. This enhanced the viscoelasticity of composite melts significantly， which was beneficial to the PLA foaming. Owing to the heterogeneous nucleation of GNP， the composite foams presented a large foaming ratio more than 30 times， and their compressive strength and modulus increased by 2.5 and 7 times， respectively.

Key words: poly（lactic acid）, supercritical carbon dioxide, graphene nano?platelet, tank pressure foaming, microporous foam

中图分类号:

TQ321

杨文杰, 何佳文, 朱寒宾, 王思思, 李熹平. 石墨烯增强聚乳酸力学性能及其发泡行为研究[J]. 中国塑料, 2021, 35(6): 26-32.

YANG Wenjie, HE Jiawen, ZHU Hanbin, WANG Sisi, LI Xiping. Mechanical Properties and Foaming Behaviors of Graphene⁃reinforced Poly（lactic acid）[J]. China Plastics, 2021, 35(6): 26-32.

图/表 6

图1 不同GNP含量的PLA/GNP复合材料断面的SEM照片

Fig.1 SEM micrographs for the cross?sections of PLA/GNP composites with different GNP content

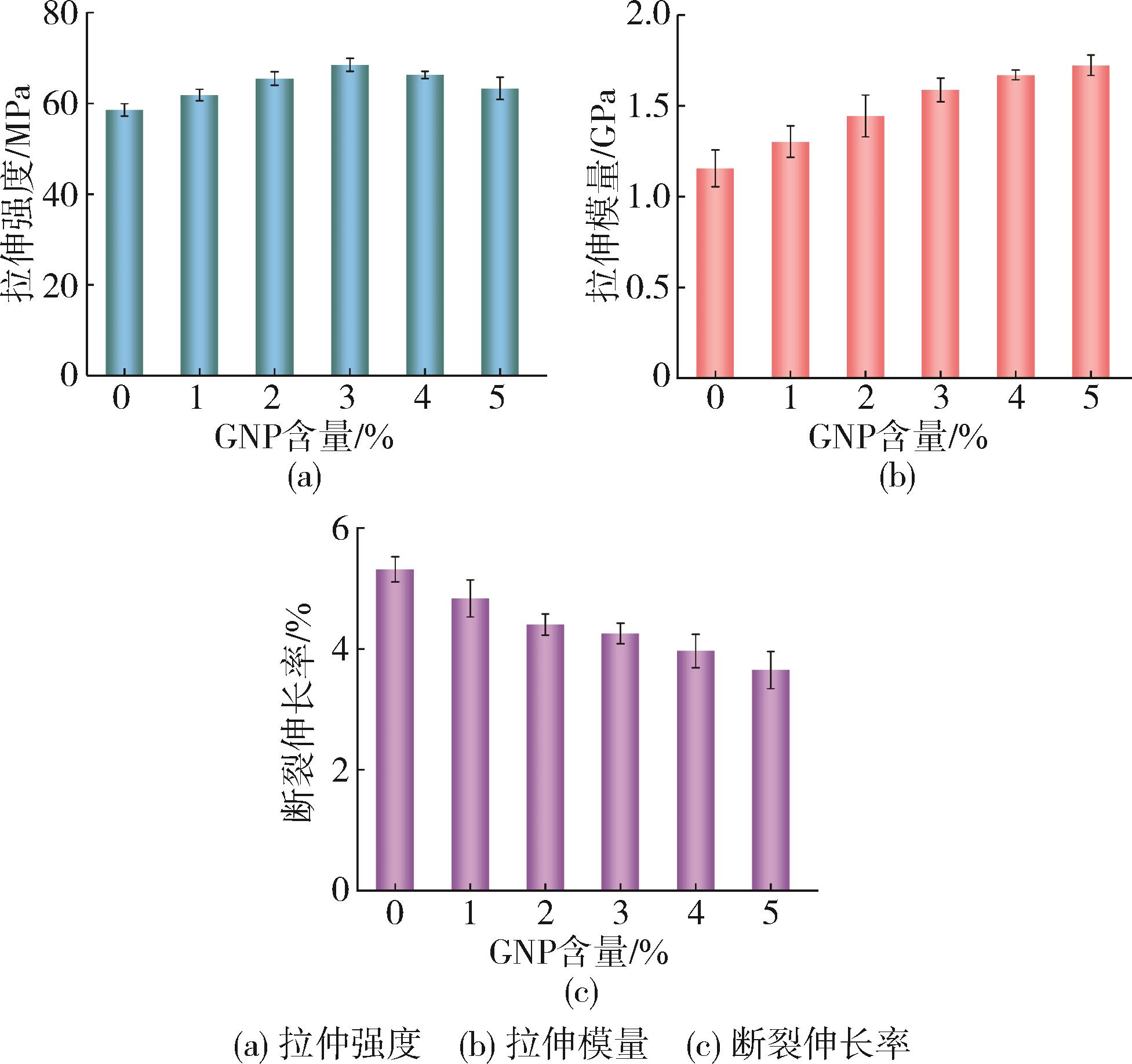

图2 不同GNP含量的PLA/GNP复合材料的拉伸性能

Fig.2 Tensile properties of PLA/GNP composites with different GNP content

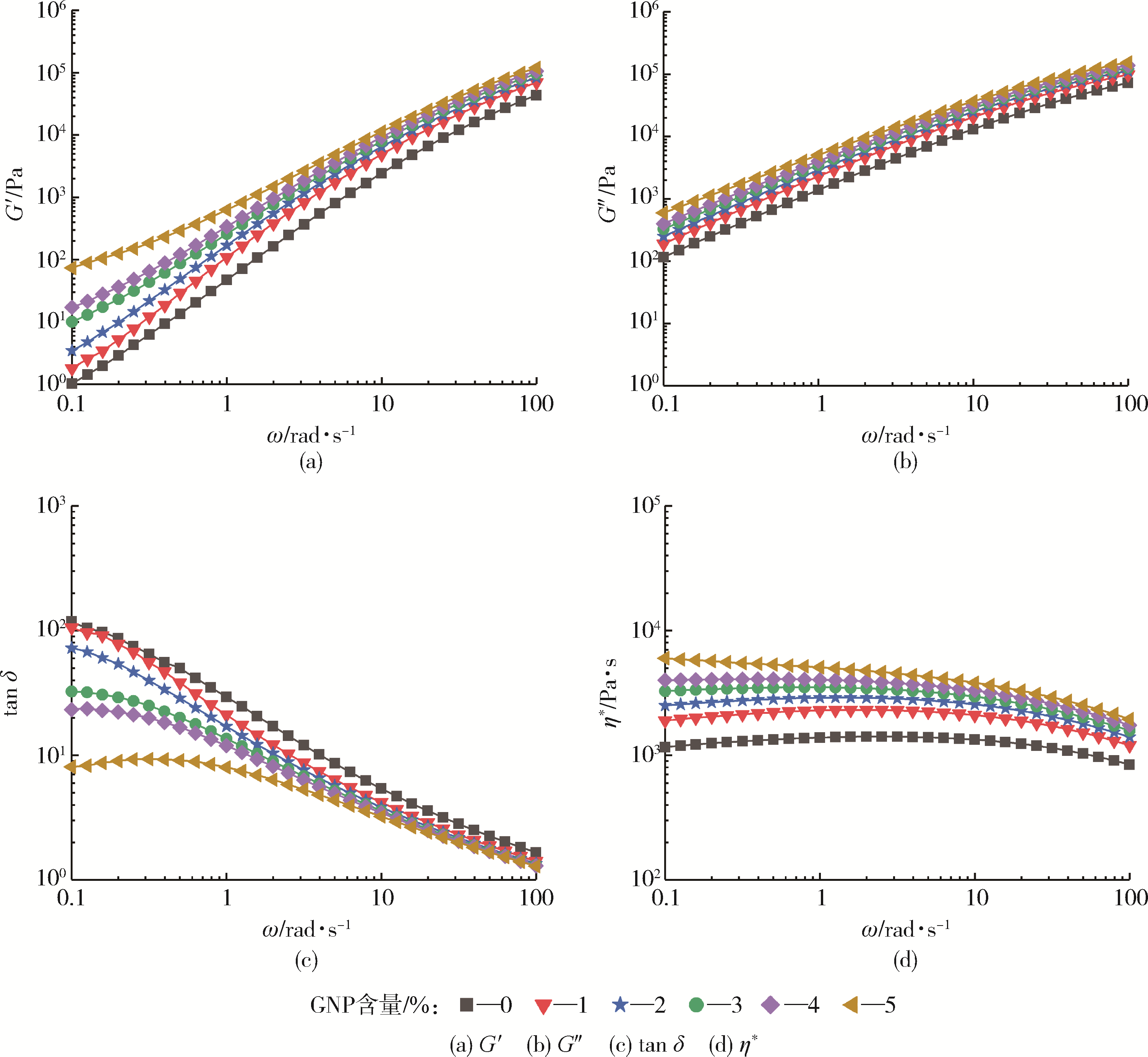

图3 不同GNP含量的PLA/GNP复合材料的流变行为

Fig.3 Rheological behaviors of PLA/GNP composites with different GNP content

图4 不同GNP含量的PLA/GNP复合泡沫断面SEM照片

Fig. 4 SEM micrographs for the cross?sections of PLA/GNP composite foams with different GNP content

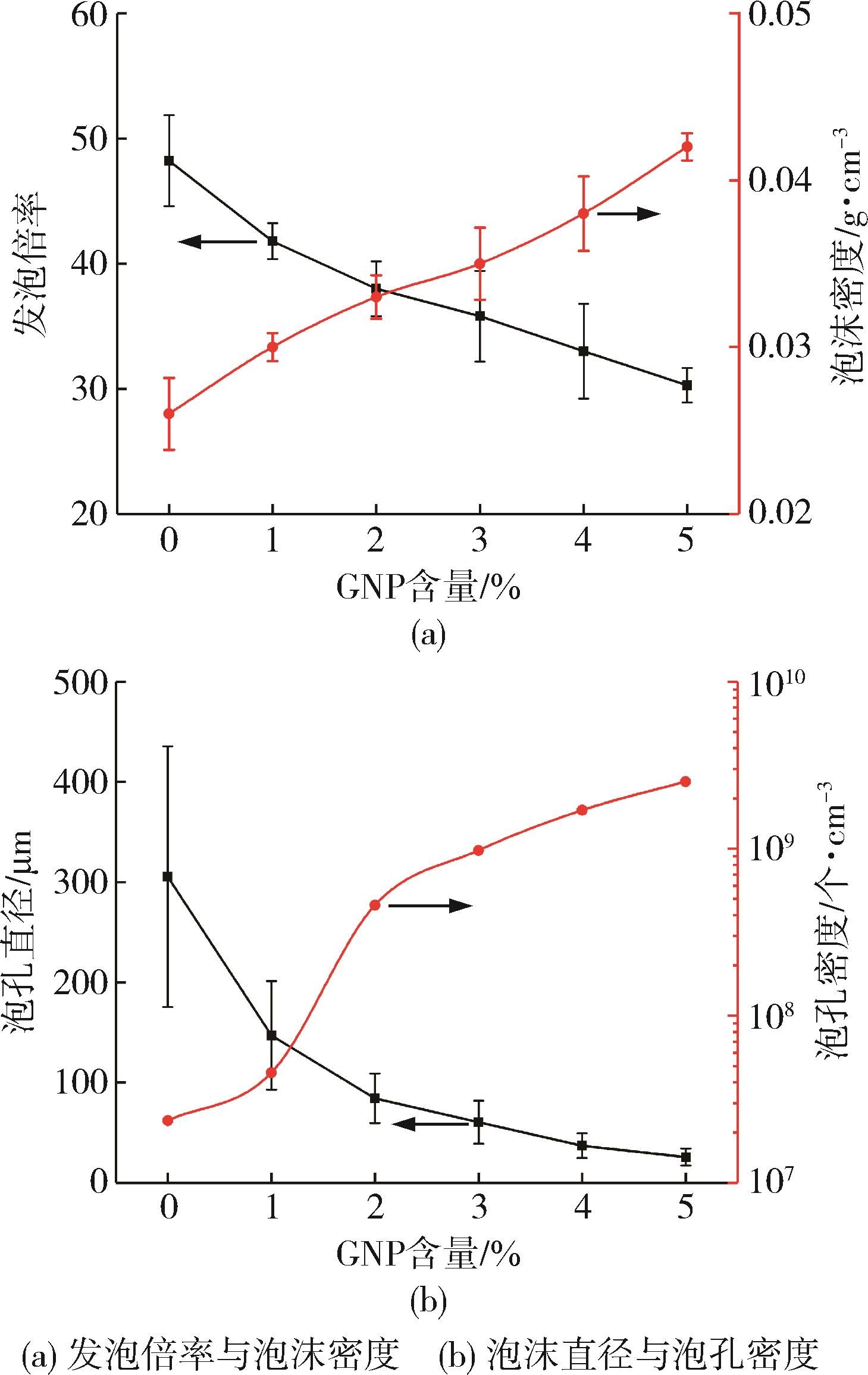

图5 不同GNP含量下PLA/GNP复合泡沫的泡孔参数

Fig.5 Porous parameters of PLA/GNP composite foams with different GNP content

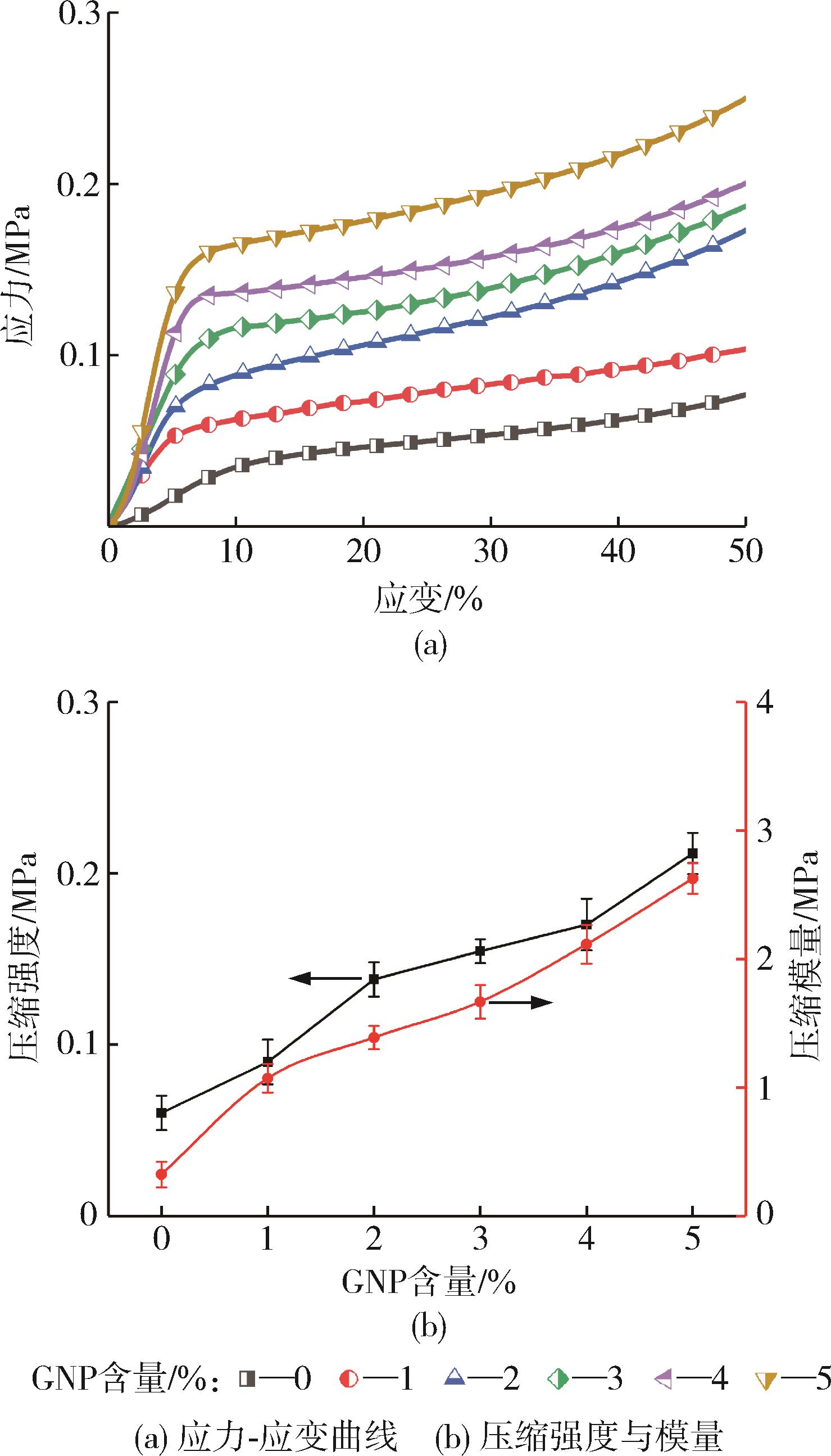

图6 不同GNP含量下PLA/GNP复合泡沫的力学性能

Fig.6 Mechanical properties of PLA/GNP composite foams with different GNP content

参考文献 30

1	LI B， ZHAO G Q， WANG G L， et al. A Green Strategy to Regulate Cellular Structure and Crystallization of Poly（lactic acid） Foams Based on Pre⁃Isothermal Cold Crystallization and CO₂ Foaming［J］.International Journal of Biolo⁃gical Macromolecules， 2019，129：171⁃180.
2	魏诗艺，唐韵韬，柴晨泽，等.聚乳酸开孔材料研究进展［J］.中国塑料，2020，34（10）：100⁃109.
	WEI S Y， TANG Y T， CHAI C Z， et al. Research Pro⁃gress in Poly（lactic acid）Open⁃Cell Materials［J］. China Plastics， 2020， 34（10）： 100⁃109.
3	NOFAR M， PARK C B. Poly（lactic acid） Foaming［J］. Progress in Polymer Science， 2014，39（10）：1 721⁃1 741.
4	LI B， MA X W， ZHAO G Q， et al. Green Fabrication Method of Layered and Open⁃Cell Polylactide Foams for Oil⁃Sorption Via Pre⁃Crystallization and Supercritical CO₂⁃Induced Melting［J］. The Journal of Supercritical Fluids， 2020，162：104854.
5	GENG L H， LI L W， MI H Y， et al. Superior Impact Toughness and Excellent Storage Modulus of Poly（lactic acid） Foams Reinforced by Shish⁃Kebab Nanoporous Structure［J］. ACS Applied Materials & Interfaces，2017，9（25）： 21 071⁃21 076.
6	TIWARY P， PARK C B， KONTOPOULOU M. Transition from Microcellular to Nanocellular PLA Foams by Controlling Viscosity， Branching and Crystallization［J］. European Polymer Journal，2017，91： 283⁃296.
7	LIU J Y， LOU L J， YU W， et al. Long Chain Branching Polylactide： Structures and Properties［J］. Polymer，2010，51（22）： 5 186⁃5 197.
8	WANG L Y， JING X B， CHENG H B， et al. Blends of Linear and Long⁃Chain Branched Poly（L⁃lactide）s with High Melt Strength and Fast Crystallization Rate［J］. Industrial & Engineering Chemistry Research， 2012， 51（30）：10 088⁃10 099.
9	YIN D X， MI J G， ZHOU H F， et al. Microcellular Foaming Behaviors of Chain Extended Poly （butylene succinate）/Polyhedral Oligomeric Silsesquioxane Composite Induced by Isothermal Crystallization［J］. Polymer Degradation and Stability，2019，167： 228⁃240.
10	KUANG T R， CHANG L Q， CHEN F， et al. Facile Preparation of Lightweight High⁃Strength Biodegradable Polymer/Multi⁃Walled Carbon Nanotubes Nanocomposite Foams for Electromagnetic Interference Shielding［J］. Carbon， 2016， 105：305⁃313.
11	WU D F， LV Q L， FENG S H， et al. Polylactide Composite Foams Containing Carbon Nanotubes and Carbon Black： Synergistic Effect of Filler on Electrical Conductivity［J］. Carbon，2015，95： 380⁃387.
12	KAKROODI A R， KAZEMI Y， DING W D， et al. Poly（lactic acid）⁃Based in Situ Microfibrillar Composites with Enhanced Crystallization Kinetics， Mechanical Properties， Rheological Behavior， and Foaming Ability［J］. Biomacromolecules，2015，16（12）： 3 925⁃3 935.
13	DING W D， JAHANI D， CHANG E， et al. Development of PLA/Cellulosic Fiber Composite Foams using Injection Molding： Crystallization and Foaming Behaviors［J］. Composites Part A，2016，83： 130⁃139.
14	AMELI A， NOFAR M， JAHANI D， et al. Development of High Void Fraction Polylactide Composite Foams Using Injection Molding： Crystallization and Foaming Behaviors［J］. Chemical Engineering Journal， 2015， 262：78⁃87.
15	WANG G L， ZHAO G Q， WANG S， et al. Injection⁃Molded Microcellular PLA/Graphite Nanocomposites with Dramatically Enhanced Mechanical and Electrical Properties for Ultra⁃Efficient EMI Shielding Applications［J］. Journal of Materials Chemistry C， 2018， 6：6 847⁃6 859.
16	KUANG T R， MI H Y， FU D J， et al. Fabrication of Poly（lactic acid）/Graphene Oxide Foams with Highly Oriented and Elongated Cell Structure via Unidirectional Foaming Using Supercritical Carbon Dioxide［J］. Industrial & Engineering Chemistry Research， 2015，54（2）：758⁃768.
17	GOODARZI V， FASIHI M， GARMABI H， et al. Microstructure， Mechanical and Electrical Characterizations of Bimodal and Nanocellular Polypropylene/Graphene Nanoplatelet Composite Foams［J］. Materials Today Communications， 2020， 25：101447.
18	KIM J M， KIM J H， AHN J H， et al. Synthesis of Nanoparticle⁃Enhanced Polyurethane Foams and Evaluation of Mechanical Characteristics［J］. Composites Part B，2018，136：28⁃33.
19	ANTUNES M， GEDLER G， ABBASI H， et al. Graphene Nanoplatelets as a Multifunctional Filler for Polymer Foams［J］. Materials Today： Proceedings，2016，3：233⁃239.
20	JIANG T W， KUILA T， KIM N H， et al. Enhanced Mechanical Properties of Silanized Silica Nanoparticle Attached Graphene Oxide/Epoxy Composites［J］. Compo⁃sites Science and Technology， 2013，79：115⁃125.
21	KASHI S， GUPTA R K， BAUM T， et al. Morphology， Electromagnetic Properties and Electromagnetic Interference Shielding Performance of Poly Lactide/Graphene Nanoplatelet Nanocomposites［J］. Materials & Design， 2016，95：119⁃126.
22	YIN X D， BAO J J. Glass Fiber Coated with Graphene Constructed Through Electrostatic Self‐Assembly and Its Application in Poly（lactic acid） Composite［J］. Journal of Applied Polymer Science， 2016，133（15）：43 296⁃43 305.
23	LI Y， YIN D X， LIU W， et al. Fabrication of Biodegradable Poly （lactic acid）/Carbon Nanotube Nanocomposite Foams： Significant Improvement on Rheological Property and Foamability［J］. International Journal of Biological Macromolecules， 2020，163：1 175⁃1 186.
24	WANG G L， ZHAO G Q， DONG G W， et al. Lightweight and Strong Microcellular Injection Molded PP/Talc Nanocomposite［J］. Composites Science and Technology， 2018，168：38⁃46.
25	ZHU B， BAI T T， WANG P， et al. Selective Dispersion Of Carbon Nanotubes and Nanoclay in Biodegradable Poly（ε⁃caprolactone）/Poly（lactic acid） Blends with Improved Toughness， Strength and Thermal Stability［J］. International Journal of Biological Macromolecules， 2020，153：1 272⁃1 280.
26	KUANG T R， LI K C， CHEN B Y， et al. Selective Dispersion of Carbon Nanotubes and Nanoclay in Biodegradable Poly（e⁃caprolactone）/Poly（lactic acid） Blends with Improved Toughness， Strength and Thermal Stability［J］. Composites Part B， 2017，123：112⁃123.
27	WANG G L， ZHANG D M， WAN G P， et al. Glass Fiber Reinforced PLA Composite with Enhanced Mechanical Properties， Thermal Behavior， and Foaming Ability［J］. Polymer， 2019，181：121803.
28	WANG J C， CHAI J L， WANG G L， et al. Strong and Thermally Insulating Polylactic Acid/Glass Fiber Composite Foam Fabricated by Supercritical Carbon Dioxide Foaming［J］. International Journal of Biological Macromolecules， 2019，138：144⁃155.
29	ZHAO J C， ZHAO Q L， WANG C D， et al. High Thermal Insulation and Compressive Strength Polypropylene Foams Fabricated by High⁃Pressure Foam Injection Molding and Mold Opening of Nano⁃Fibrillar Composites［J］. Materials & Design， 2017，131：1⁃11.
30	ZHAO J C， WANG G L， WANG C D， et al. Ultra⁃Lightweight， Super Thermal⁃Insulation and Strong PP/CNT Microcellular Foams［J］. Composites Science and Technology， 2020，191：108084.
