不同含量配比制备聚氨酯泡沫及其性能研究

doi:10.19491/j.issn.1001-9278.2022.03.017

中国塑料 ›› 2022, Vol. 36 ›› Issue (3): 104-109.DOI: 10.19491/j.issn.1001-9278.2022.03.017

不同含量配比制备聚氨酯泡沫及其性能研究

张书诚(), 唐文斌, 于天娇, 徐珍珍(), 邢剑()

安徽工程大学，安徽省纺织结构复合材料国际合作研究中心，安徽芜湖 241000

收稿日期:2021-09-24 出版日期:2022-03-26 发布日期:2022-03-25
通讯作者: 徐珍珍（1976—），女，教授，博士，研究方向为纺织结构复合材料，xuzhenzhen@ahpu.edu.cn
邢剑（1989—），男，副教授，博士，研究方向为有机化工、材料科学，xingjian@ahpu.edu.cn
E-mail:2312580251@qq.com;xuzhenzhen@ahpu.edu.cn;xingjian@ahpu.edu.cn;xuzhenzhen@ahpu.edu.cn
作者简介:张书诚（1995—），男，硕士生，研究方向为复合材料，2312580251@qq.com
基金资助:
安徽高校自然科学研究项目(KJ2019A0154);安徽省自然科学基金(1908085QE181)

Preparation and properties of polyurethane foams with different contents of polyether polyol

ZHANG Shucheng(), TANG Wenbin, YU Tianjiao, XU Zhenzhen(), XING Jian()

Anhui International Cooperation Research Center for textile structural composites，Anhui Polytechnic University，Wuhu 241000，China

Received:2021-09-24 Online:2022-03-26 Published:2022-03-25
Contact: XU Zhenzhen, XING Jian E-mail:2312580251@qq.com;xuzhenzhen@ahpu.edu.cn;xingjian@ahpu.edu.cn;xuzhenzhen@ahpu.edu.cn

摘要/Abstract

摘要：

采用一步法以异佛尔酮二异氰酸酯和聚醚多元醇为原料，选用A~D 4种配比制备了聚氨酯泡沫材料，通过红外光谱仪、扫描电子显微镜、差示扫描量热仪、热重分析仪和噪声振动测试系统等对聚氨酯泡沫的泡孔结构、热稳定性及吸音隔音性能进行了测试。结果表明，聚醚多元醇的用量对聚氨酯泡沫成分未造成差异，聚氨酯泡沫中出现闭孔、半闭孔、开孔并存现象；C配方制备的聚氨酯泡沫材料综合性能最佳，其表观密度、吸湿率、吸声系数和传递损失均达到最高，分别为407.6 kg/m³、167.1 %、0.6和25 dB；C配方制备聚氨酯泡沫的热稳定性和吸音性能较好，但隔音性能欠佳。

关键词: 聚氨酯泡沫, 聚醚多元醇, 表观密度, 热稳定性, 吸音隔音性能

Abstract:

Polyurethane foams were prepared through a one?step method at four different ratios of isophorone diisocyanate to polyether polyol. The morphology， apparent density， moisture absorption rate， sound absorption， and sound insulation properties of the resulting polyurethane foams were investigated using infrared spectrum， DSC， TG， and noise?measuring instrument. The results indicated that there was no difference in the foam composition caused by the addition amount of polyether polyols. The coexistence of closed cell， semi closed cell and open hole was found from the polyurethane foams. The polyurethane foam obtained from the formula C exhibited an apparent density of 407.6 kg/m³， a moisture absorption of 167.1 %， a sound absorption coefficient of 0.6， and a transmission loss of 25 dB. There data were maximum among all the formulations. Moreover， the glass transition temperature increased， and the thermal stability resulting from the formula C were also optimal. As a result， the formula C led to good sound absorption performance and poor sound insulation performance for the polyurethane foams.

Key words: polyurethane foam, polyether polyol, apparent density, thermal stability, sound absorption and sound insulation property

中图分类号:

TQ328.3

张书诚, 唐文斌, 于天娇, 徐珍珍, 邢剑. 不同含量配比制备聚氨酯泡沫及其性能研究[J]. 中国塑料, 2022, 36(3): 104-109.

ZHANG Shucheng, TANG Wenbin, YU Tianjiao, XU Zhenzhen, XING Jian. Preparation and properties of polyurethane foams with different contents of polyether polyol[J]. China Plastics, 2022, 36(3): 104-109.

图/表 9

配方编号	聚醚多元醇	异佛尔酮二异氰酸酯	三乙醇胺	辛酸亚锡	二月桂酸二丁基锡	十二烷基硫酸钠	二氯甲烷	石蜡	硅油	去离子水
A	140.7	100	3.0	1.9	2.0	0.7	5.0	7.8	9.3	3.7
B	148.1	100	3.0	1.9	2.0	0.7	5.0	7.8	9.3	3.7
C	155.6	100	3.0	1.9	2.0	0.7	5.0	7.8	9.3	3.7
D	163.0	100	3.0	1.9	2.0	0.7	5.0	7.8	9.3	3.7

表1 实验配方表 (份)

Tab.1 Experimental formulas

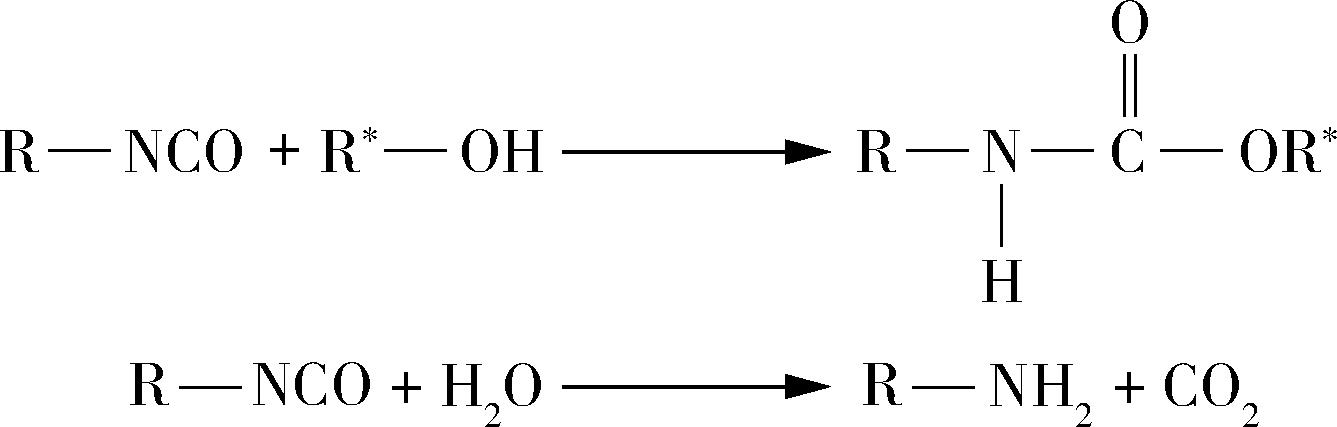

图1 一步法制备聚氨酯泡沫材料反应机理

Fig.1 Reaction mechanism of polyurethane foam prepared by one step process

图2 聚醚多元醇与不同配方制备聚氨酯泡沫的FTIR谱图

Fig.2 Infrared spectrum of polyether polyols and polyurethane foam with different formulations

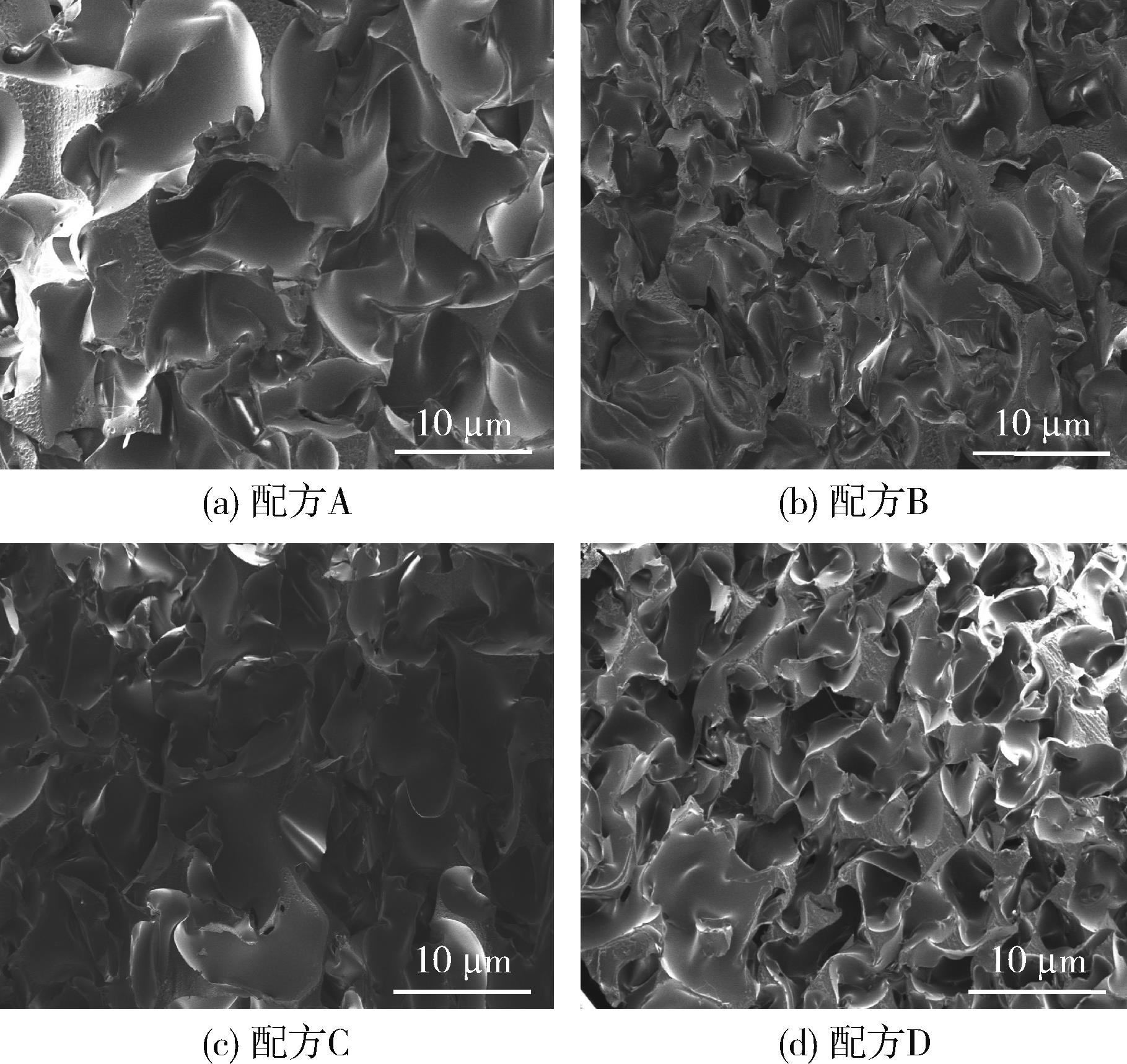

图3 不同配方制备的聚氨酯泡沫的微观形貌图

Fig.3 Micrographs of polyurethane foam with different formulations

图4 不同配方制备的聚氨酯泡沫的表观密度与吸湿率

Fig.4 Apparent density and moisture absorption rate of polyurethane foam with different formulations

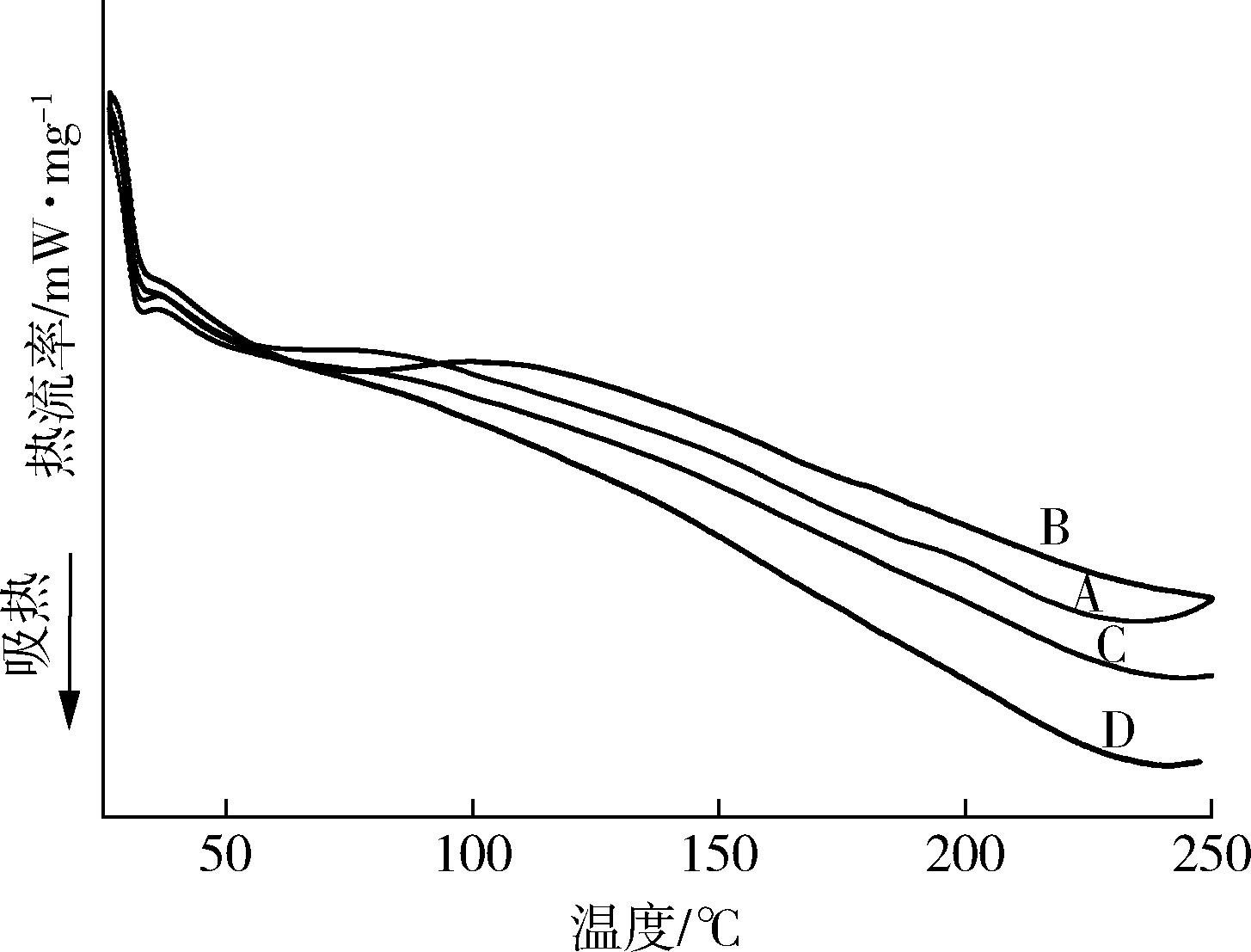

图5 不同配方制备聚氨酯泡沫的DSC曲线

Fig.5 DSC analysis curves of polyurethane foam with different formulations

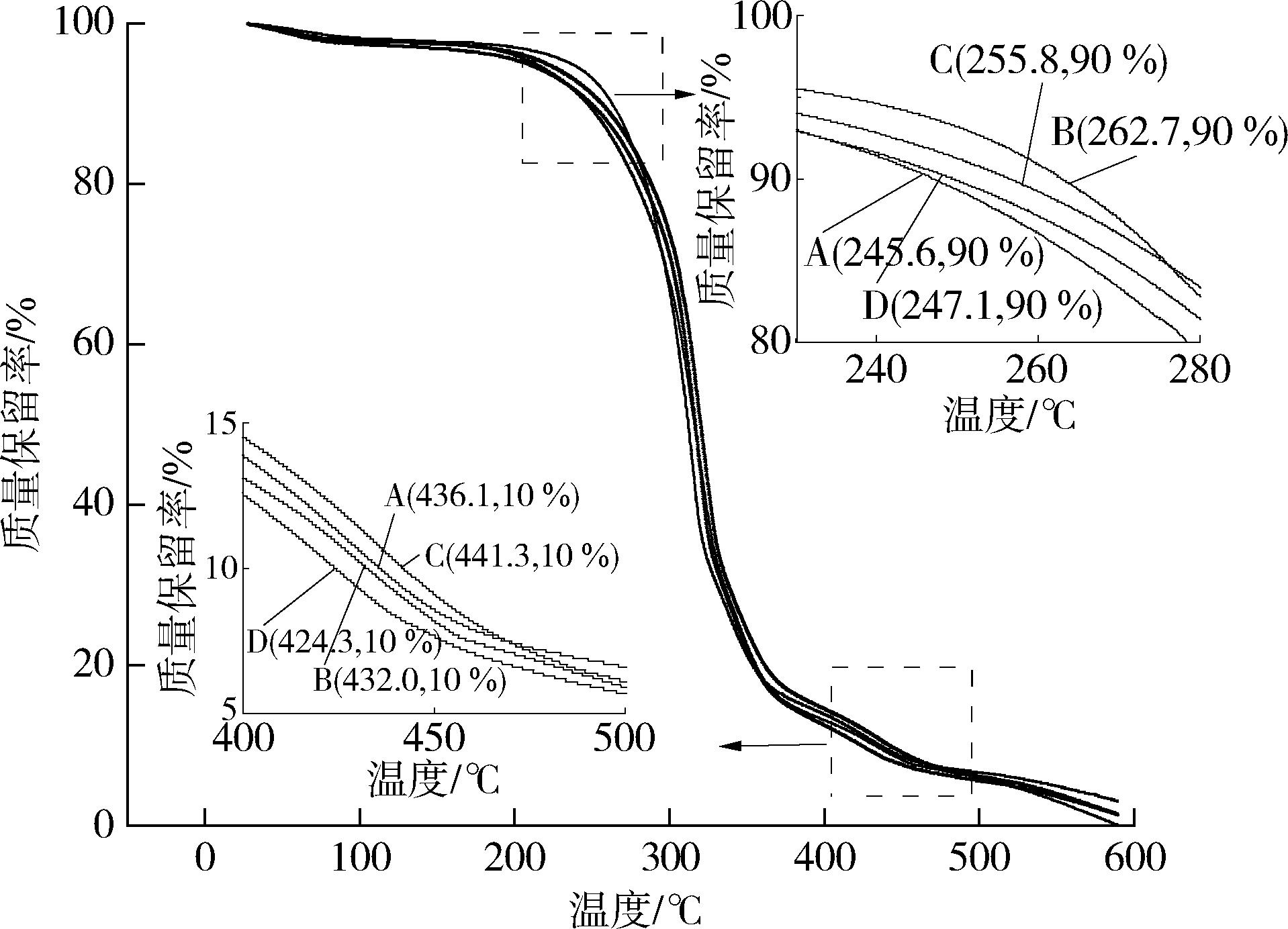

图6 不同配方制备聚氨酯泡沫的TG曲线

Fig.6 TG analysis curves of polyurethane foam with different formulations

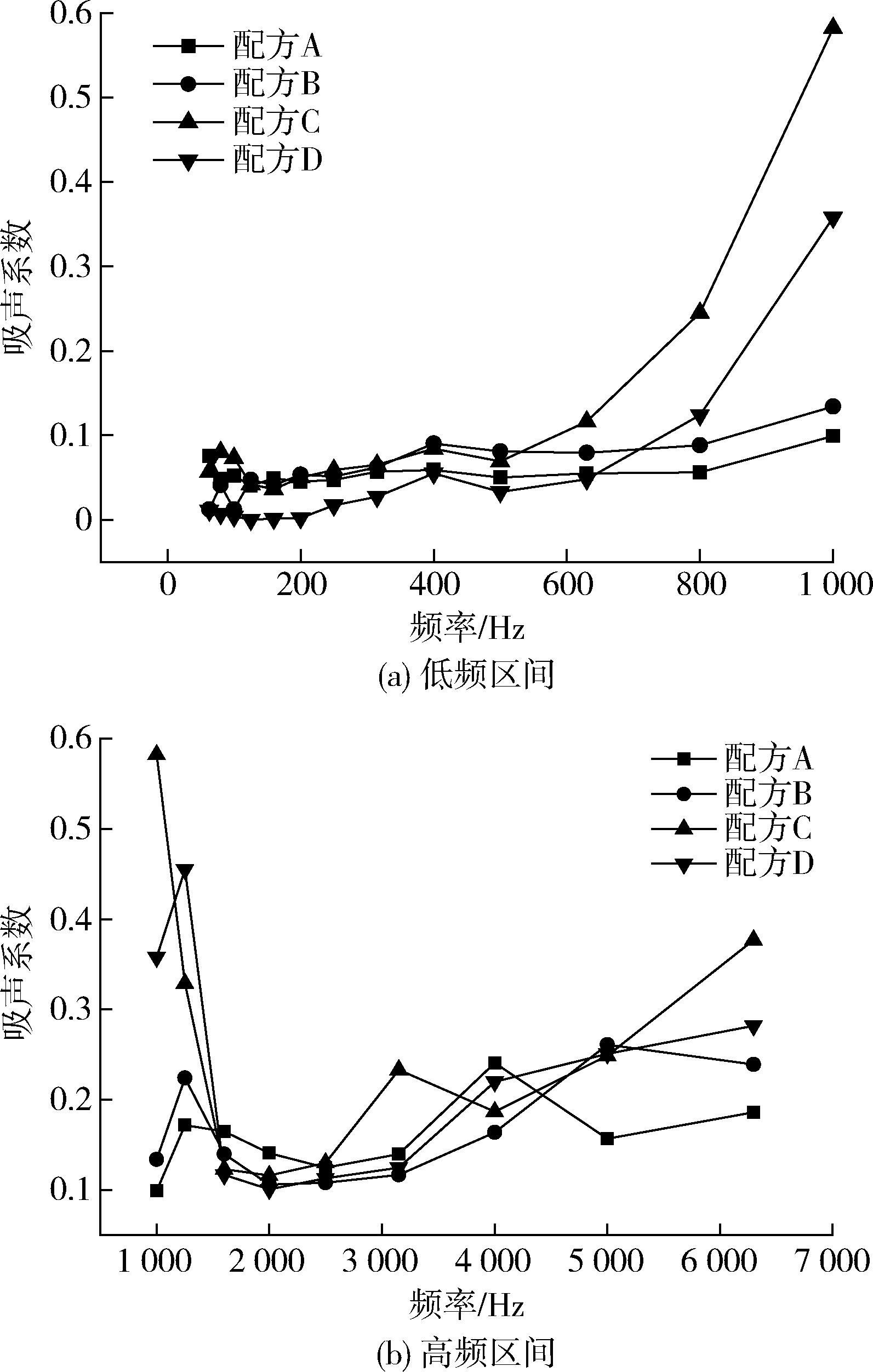

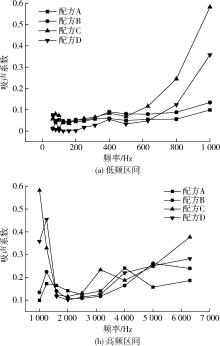

图7 不同配方制备聚氨酯泡沫的吸音性能

Fig.7 Sound absorption properties of polyurethane foam with different formulations

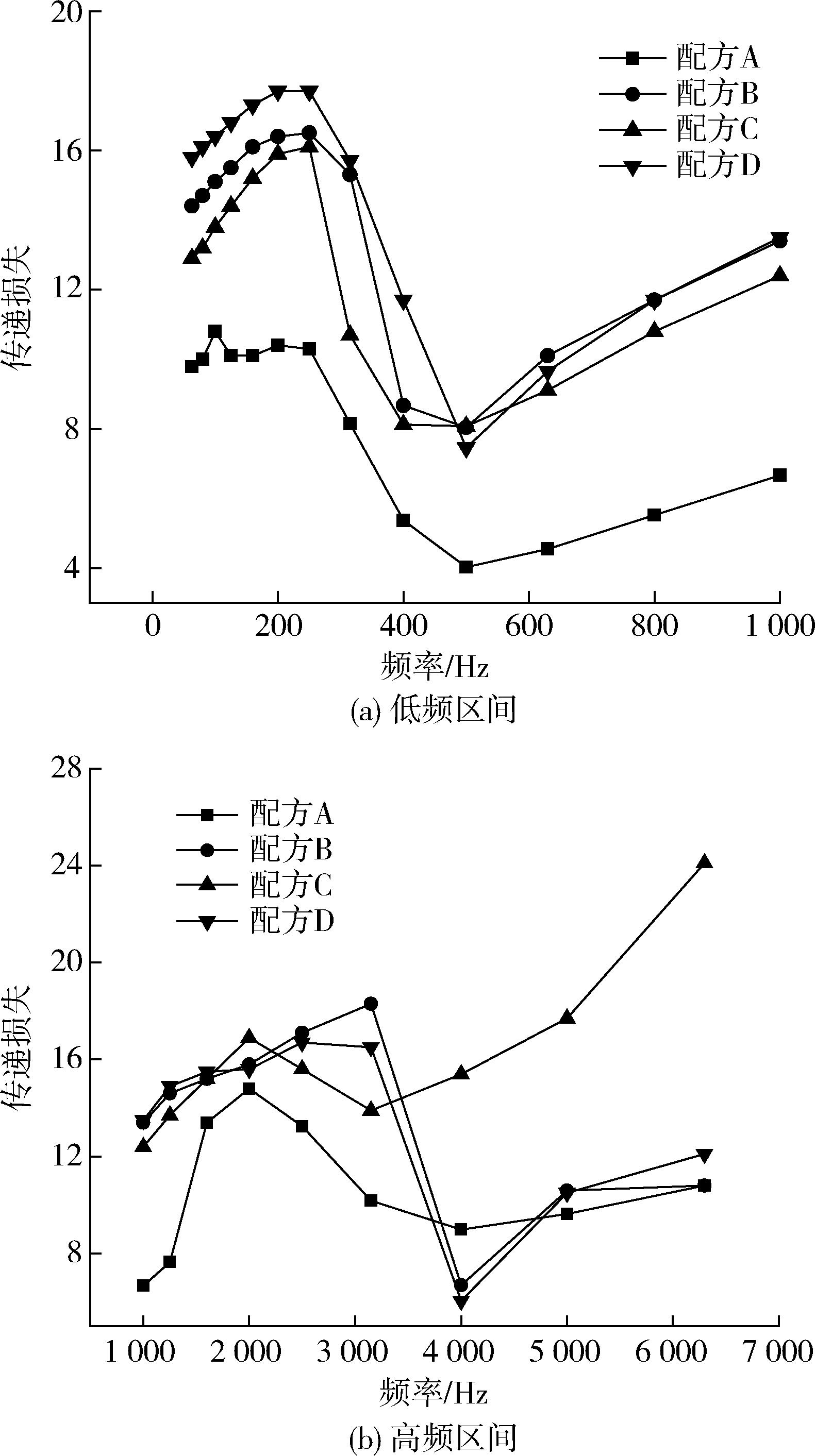

图8 不同配方制备聚氨酯泡沫的隔音性能

Fig.8 Sound insulation properties of polyurethane foam with different formulations

参考文献 24

1	刘贺，张晓青，马凤国.发泡剂和扩链剂/交联剂对聚酯型聚氨酯泡沫的影响［J］.合成材料老化与应用，2019，48（1）：25⁃28.
	LIU H， ZHANG X Q， MA F G.Effect of foaming agent and chain extender/cross linker agent on polyester polyurethane foam［J］.Synthetic Materials Aging and Application，2019，48（1）：25⁃28.
2	王永峰，周正权，刘贺，等.多元醇种类和用量对聚酯型聚氨酯泡沫的影响［J］.合成材料老化与应用，2019，48（2）：43⁃46.
	WANG Y F， ZHOU Z Q， LIU H，et al. Effect of polyol’s type and dosage on polyester polyurethane foam［J］.Synthe⁃tic Materials Aging and Application， 2019，48（2）：43⁃46.
3	HICHEM A， BOUSSAD A， LI Y M，et al. Parameter identification and computational simulation of polyurethane foaming process by finite pointset method［J］. International Journal of Material Forming， 2016， 9（1）： 85⁃100.
4	赵珊，郭学彬，杨晓芳，等.聚氨酯泡沫的改性及其在臭气治理中的应用［J］.环境工程学报，2020，14（9）：2 436⁃2 442.
	ZHAO S， GUO X B， YANG X F，et al. Polyurethane foam modification and its application for odor treatment［J］. Chinese Journal of Environmental Engineering，2020，14（9）：2 436⁃2 442.
5	许晓辰.硬质聚氨酯泡沫塑料的发展及应用［J］.化工设计通讯，2020，46（3）：3⁃4.
	XU X C. Development and application of rigid polyurethane foam［J］. Chemical Engineering Design Communications，2020，46（3）：3⁃4.
6	张浩楠.屋面用聚氨酯保温材料的改性研究［D］.沈阳：沈阳建筑大学，2020.
7	MUENZEL T， SCHMIDT F P， STEVEN S， et al. Environmental noise and the cardiovascular system［J］. Journal of the American College of Cardiology， 2018， 71（6）： 688⁃697.
8	KIM K， SHIN J， OH M， JUNG J. Economic value of traffic noise reduction depending on residents’ annoyance level［J］. Environmental Science and Pollution Research，2019；26：7 243⁃7 255.
9	CADDICK Z A， GREGORY K， ARSINTESCU L， et al. A review of the environmental parameters necessary for an optimal sleep environment［J］. Building and Environment， 2018， 132： 11⁃20.
10	于向伟.硬质聚氨酯多孔材料的制备及性能研究［D］.青岛：青岛科技大学，2020.
11	张祺.聚氨酯泡沫复合材料的制备及其性能研究［D］.呼和浩特：内蒙古农业大学，2019.
12	张玄，宋伟华，籍晓倩，等.脂肪族软质聚氨酯泡沫制备及性能［J］.塑料工业，2017，45（9）：140⁃144.
	ZHANG X， SONG W H， JI X Q，et al. Preparation and properties of flexible aliphatic polyurethane foam［J］. China Plastics Industry，2017，45（9）：140⁃144.
13	叶丞.一步法制备网状聚氨酯软泡及性能研究［J］.聚氨酯工业，2017，32（1）：33⁃36.
	YE C. Study on preparation of reticulated polyurethane foam by one step method［J］. Polyurethane Industry，2017，32（1）：33⁃36.
14	李菲，江贵长，张凌昊，等.聚碳酸酯型聚氨酯薄膜的制备及性能研究［J］.包装工程，2019，40（15）：98⁃103.
	LI F， JIANG G C， ZHANG L H，et al. Preparation and properties of polycarbonate polyurethane films［J］.Packa⁃ging Engineering，2019，40（15）：98⁃103.
15	刘一涛，刘欢颜，康炜，等.水与硅油对于聚氨酯泡沫制备及性能影响的研究［J］.齐齐哈尔大学学报（自然科学版）， 2015， 31（3）：5⁃9.
	LIU Y T， LIU H Y， KANG W，et al. The study on the influence of preparation and properties of polyurethane foam with the water and silicone oil［J］. Journal of Qiqihar University（Natural Science Edition）， 2015， 31（3）：5⁃9.
16	WANG S M， HUANG X G， ZHANG W L. Preparation of graphene/flaky carbonyl iron/polyurethane foam composites and research on their microwave absorption properties［J］. Applied Physics A， 2021：742.
17	何凯，陈可可，郭明.碱木质素⁃聚氨酯泡沫功能材料的制备、表征及性能［J］.浙江农林大学学报，2012，29（2）：203⁃209.
	HE K， CHEN K K， GUO M. Preparation， characterization， and properties of lignin based， rigid polyurethane foam materials［J］. Journal of Zhejiang A&F University，2012，29（2）：203⁃209.
18	杨守生，张科，田永胜.聚氨酯泡沫塑料热解研究［J］.消防技术与产品信息，2002（11）： 9⁃12.
	YANG S S， ZHANG K， TIAN Y S. The study of pyro⁃lysis of polyurethane foam plastics［J］. Fire Technique and Products Information，2002（11）： 9⁃12.
19	高明，王涛，吴发超，等.氨基树脂型膨胀阻燃剂处理软质聚氨酯泡沫塑料的阻燃性能［J］.高分子材料科学与工程，2009，25（1）：45⁃47，51.
	GAO M， WANG T， WU F C，et al. Flame retardancy of the soft polyurethane foam material treated with amino re⁃sinous intumescent flame retardant［J］. Polymer Materials Science & Engineering，2009，25（1）：45⁃47，51.
20	李捍东，张旭，王志，等. 不同基材聚氨酯泡沫热稳定性研究［J/OL］.化工新型材料，2021：.
	LI H D， ZHANG X， WANG Z，et al. Study on thermal stability of polyurethane foam with different substrates［J/OL］.New Chemical Materials，2021：.
21	BRYSKIEWICZ A， ZIELENIEWSKA M， PRZYJEMSKA K，et al ．Modification of flexible polyurethane foams by the addition of natural origin fillers［J］.Polym Degrad Stab，2016，132： 32⁃40．
22	王昭.熔喷非织造布结构参数与隔音性能的关系［D］.上海：东华大学，2012.
23	张旭亮.聚氨酯吸声材料的制备及性能研究［D］. 哈尔滨：哈尔滨理工大学，2021.
24	蔡贝克.聚氨酯发泡材料的制备及吸声结构优化［D］.哈尔滨工业大学，2016.

[1]	谢玉, 王立梅, 齐斌. 交联壳聚糖/蒙脱土复合膜的制备及性能研究[J]. 中国塑料, 2022, 36(3): 58-63.
[2]	孙正艋, 张明旭, 张馨宁, 梁策, 张海亮, 李云辉, 马玉芹. 纳米玻璃粉掺杂双酚A型环氧树脂基复合材料的热稳定性能研究[J]. 中国塑料, 2021, 35(9): 15-20.
[3]	吕强. 无卤阻燃永久抗静电玻璃纤维增强聚酰胺6材料的研制[J]. 中国塑料, 2021, 35(7): 58-62.
[4]	叶晋纶, 杨丽庭, 李彦涛, 曾聪, 李臻, 黄文杰, 关嘉伟. 改性勃姆石对聚丙烯性能影响研究[J]. 中国塑料, 2021, 35(3): 16-22.
[5]	赵金钢, 柳召刚, 郝伟, 李梅, 胡艳宏, 吴锦绣, 冯福山, 李帅. 对甲基苯甲酸铈对PVC热稳定性能的影响[J]. 中国塑料, 2021, 35(2): 14-21.
[6]	谷琳, 朱钰婷, 何家隆, 朱惠豪, 马玉录, 谢林生. 基于微纳层叠共挤的PLA/PCL可降解微层薄膜的制备及性能研究[J]. 中国塑料, 2021, 35(11): 7-14.
[7]	郭芳, 许准, 王晶玉, 赵晗, 许博. 线性富磷化阻燃剂在聚氨酯泡沫中的应用研究[J]. 中国塑料, 2020, 34(9): 66-72.
[8]	王靖宇, 郝建薇. 无卤阻燃硬质聚氨酯泡沫塑料的研究进展[J]. 中国塑料, 2020, 34(5): 107-114.
[9]	谢熙威, 翁云宣, 张彩丽, 宋鑫宇. 铝酸酯增容改性竹粉对PBAT/BF复合材料性能的影响[J]. 中国塑料, 2020, 34(4): 78-83.
[10]	张浩梁帅张志彬杨凤敏曹春雷. 利用α-甲基苯乙烯增强PMMA树脂的耐热性研究[J]. 中国塑料, 2019, 33(8): 12-17.
[11]	徐伏王莉曹云丽. 埃洛石增强聚乳酸复合材料的力学性能及热稳定性能研究[J]. 中国塑料, 2019, 33(7): 44-49.
[12]	高明王雨欣岳丽娜. 含氟磷酸盐型离子液体对软质聚氨酯的协效阻燃研究[J]. 中国塑料, 2019, 33(4): 33-38.
[13]	唐刚彭中朝宋强彭建文李端生黄若森. 聚乳酸/苯基次膦酸镧复合材料的制备及阻燃性能研究[J]. 中国塑料, 2019, 33(3): 1-5.
[14]	吴胜华唐刚. 苯基次膦酸锌阻燃改性聚乳酸材料[J]. 中国塑料, 2019, 33(2): 47-51.
[15]	唐刚彭中朝宋强彭建文李端生黄若森. 阻燃PLA复合材料的制备及其阻燃性能研究[J]. 中国塑料, 2019, 33(1): 24-28.

不同含量配比制备聚氨酯泡沫及其性能研究

Preparation and properties of polyurethane foams with different contents of polyether polyol

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 9

参考文献 24

相关文章 15

编辑推荐

Metrics

本文评价
