耐热聚丙烯专用料的结构与性能

doi:10.19491/j.issn.1001-9278.2020.07.002

中国塑料 ›› 2020, Vol. 34 ›› Issue (7): 10-13.DOI: 10.19491/j.issn.1001-9278.2020.07.002

耐热聚丙烯专用料的结构与性能

康文倩¹, 马宗立², 高玉林³, 王雄¹(), 杨宝³, 闫功臣²

^1.中国石油天然气股份有限公司兰州化工研究中心，兰州 730060
^2.中国石油天然气股份有限公司华南化工销售公司，广州 510000
^3.中国石油天然气股份有限公司兰州石化公司，兰州 730060

收稿日期:2020-02-24 出版日期:2020-07-26 发布日期:2020-07-26

Structure and Performance of Heat⁃Resistant Polypropylene Special Material

Wenqian KANG¹, Zongli MA², Yulin GAO³, Xiong WANG¹(), Bao YANG³, Gongchen YAN²

^1.PetroChina Lanzhou Petrochemical Research Center, Lanzhou 730060, China
^2.PetroChina South China Chemicals;Marketing Company, Guangzhou 510000, China
^3.PetroChina Lanzhou Petrochemical Company, Lanzhou 730060, China

Received:2020-02-24 Online:2020-07-26 Published:2020-07-26
Contact: Xiong WANG E-mail:wangxiong1@petrochina.com.cn

摘要/Abstract

摘要：

采用凝胶色谱仪、升温淋洗分析仪、差示扫描量热仪以及X射线衍射仪对国产耐热聚丙烯H8020和2种进口耐热聚丙烯的结构进行表征，进一步采用熔体流动速率仪、万能材料试验机、摆锤冲击仪以及维卡热变形测定仪对性能进行测定。结果表明，H8020的弯曲强度为39.4 MPa、弯曲模量为1 820 MPa、拉伸强度为37.5 MPa、冲击强度为3.2 kJ/m²，具有良好的刚韧平衡性，热变形温度为115 ℃，维卡软化温度为158 ℃，综合性能达到甚至超过国外同类材料。

关键词: 耐热聚丙烯, 均聚聚丙烯, 冲击强度

Abstract:

The structure of heat?resistant polypropylene special material (H8020) was characterized by gel permeation chromatography, temperature rising elution fractionation, differential scanning calorimetry and X?ray diffractometer, and its mechanical and heat?resistant properties were investigated by melting flow rate instrument, universal material testing machine, pendulum machine and thermal deformation & Vicat softening temperature tester. The results indicated that the heat?resistant polypropylene exhibited the flexural strength of 39.4 MPa, the flexural modulus of 1 820 MPa, the tensile strength of 37.5 MPa and the izod impact strength of 3.2 kJ/m², presenting a good balance between rigidity and toughness. Moreover, this special material also showed a thermal deformation temperature of 115 °C and a Vicat softening temperature of 158 °C. It is concluded that the comprehensive performance of the domestic product H8020 is superior to that of foreign products.

Key words: heat?resistant polypropylene, homo?polypropylene, impact strength

中图分类号:

TQ 325.1⁺4

康文倩, 马宗立, 高玉林, 王雄, 杨宝, 闫功臣. 耐热聚丙烯专用料的结构与性能[J]. 中国塑料, 2020, 34(7): 10-13.

Wenqian KANG, Zongli MA, Yulin GAO, Xiong WANG, Bao YANG, Gongchen YAN. Structure and Performance of Heat⁃Resistant Polypropylene Special Material[J]. China Plastics, 2020, 34(7): 10-13.

图/表 9

参考文献 9

1	韩晓昱, 姜飞, 徐人威, 等. 耐热聚丙烯专用树脂的结构与性能研究[J]. 能源化工, 2018, 39(1):20⁃23.
	HAN X Y, JIANG F, XU R W, et al. Study on Structure and Properties of Heat Resistance Polypropylene Special Resin[J]. Energy Chemical Industry,2018, 39(1):20⁃23.
2	单国荣, 陈根荣, 高道春, 等. 高光泽耐热型聚丙烯专用料研制[J]. 石油化工技术与经济, 2007, 23(2):27⁃30.
	SHAN G R, CHEN G R, GAO D C, et al. Peparation of PP Special Material with High Luster and Heat Resistance[J]. Techno⁃Economics in Petrochemicals2007, 23(2):27⁃30.
3	于佩潜, 宋文波. 宽分子量分布聚丙烯技术研究进展[J]. 当代石油石化, 2008(03):38⁃54.
	YU P Q, SONG W B. Research Advances in Broad Molecular Weight Distribution Polypropylene Technology[J]. Petroleum&Petrochemical Today, 2008(03):38⁃54.
4	张敏敏. 分子量及其分布对聚丙烯聚集态结构和性能影响的研究[D]. 贵州：贵州大学, 2007.
5	李沛.新型聚乙烯和聚丙烯树脂的分级及链结构研究[D]. 吉林:吉林大学, 2019.
6	齐鹏飞, 刘晨光. 高效β成核剂对聚丙烯结晶性能的影响[J]. 青岛科技大学学报(自然科学版), 2019(5): 79⁃85.
	QI P F, LIU C G. Effect of High⁃efficiency β Nucleating Agent on Crystallization Properties of Polypropylene[J]. Journal of Qingdao University of Science and Technology(Natural Science Edition)， 2019(5): 79⁃85.
7	苗小培, 苏肖群, 杨化浩, 等. 结构因素对聚丙烯热变形温度的影响[J]. 石油化工, 2019, 48(02):129⁃135.
	MIAO X B, SU X Q, YANG H H, et al. Effect of Structural Factors on the Heat Deformation Temperature of Polypropylene[J]. Petrochemical Technology,2019, 48(02):129⁃135.
8	安彦杰. 耐热聚丙烯的制备[J]. 合成树脂及塑料,2016(1):37⁃40.
	AN Y J. Preparation of Heat⁃resistant Polypropylene[J]. China Synthetic Resin and Plastics, 2016(1):37⁃40.
9	杨郑, 袁庆丰, 刘仿军, 等. β晶型成核剂对聚丙烯结晶行为和力学性能的影响[J]. 武汉工程大学学报, 2016(6):532⁃537.
	YANG Z, YUAN Q F, LIU F J, et al. Influence of β Nucleating Agent on Crystallization and Mechanical Properties of Polypropylene[J]. Journal of Wuhan Institute of Technology,2016(6):532⁃537.

样品	M_w×10^?4/g·mol^-1	M_n×10^?4/g·mol^-1	M_w/M_n
试样1	17.8	2.3	7.9
试样2	16.5	2.0	8.5
试样3	24.0	2.6	9.2

样品	M_w×10^?4/g·mol^-1	M_n×10^?4/g·mol^-1	M_w/M_n
试样1	17.8	2.3	7.9
试样2	16.5	2.0	8.5
试样3	24.0	2.6	9.2

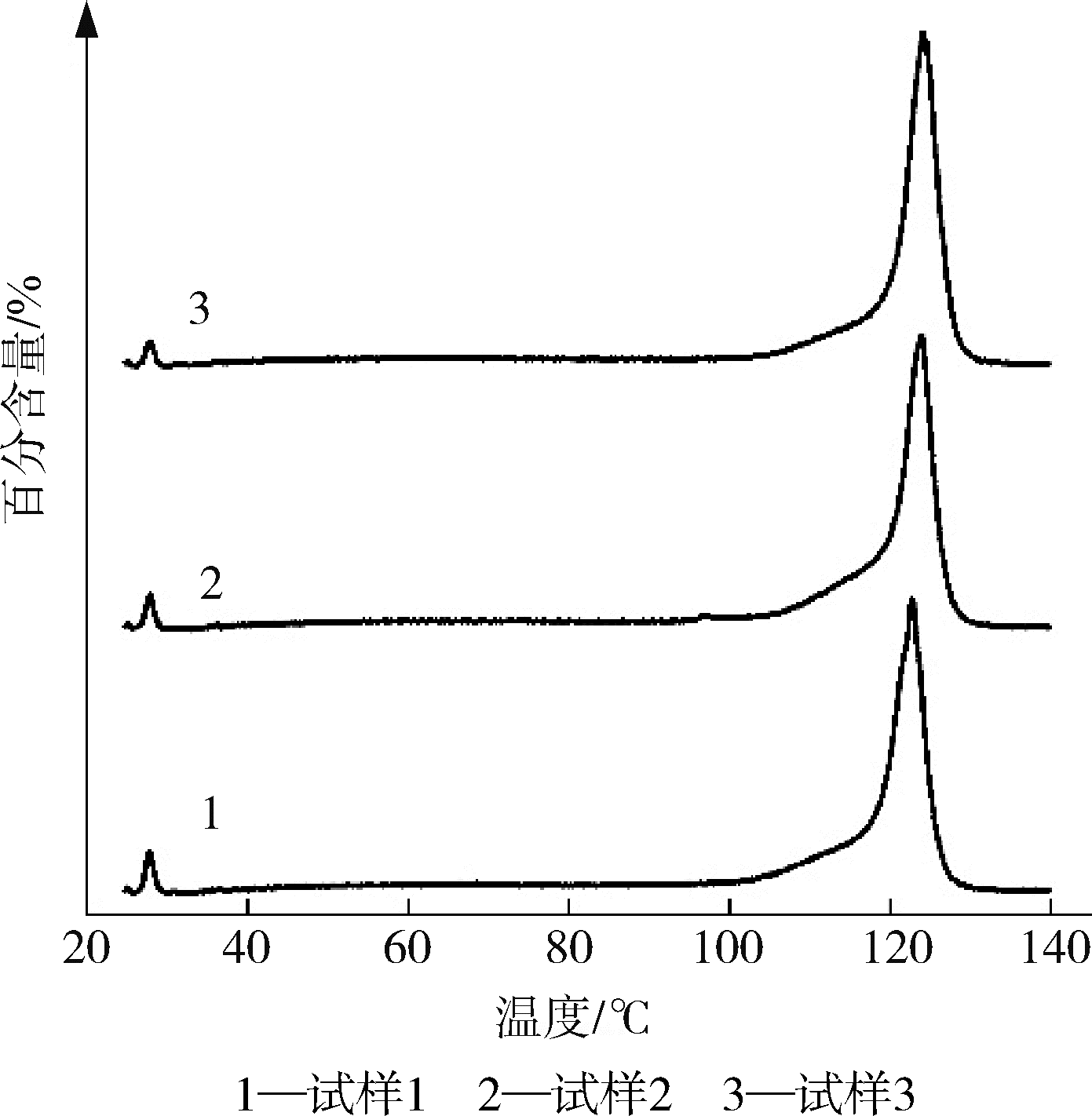

样品	可溶级分含量/%	第一个峰		第二个峰		第三个峰		第四个峰
样品	可溶级分含量/%	温度/℃	面积/%	温度/℃	面积/%	温度/℃	面积/%	温度/℃	面积/%
试样1	1.6	54.7	3.2	66.2	2.2	75.8	1.7	122.6	91.3
试样2	1.6	49.2	2.0	74.0	1.6	97.3	2.8	123.6	92.1
试样3	1.0	51.0	2.7	59.3	1.5	88.1	1.2	124.1	93.6

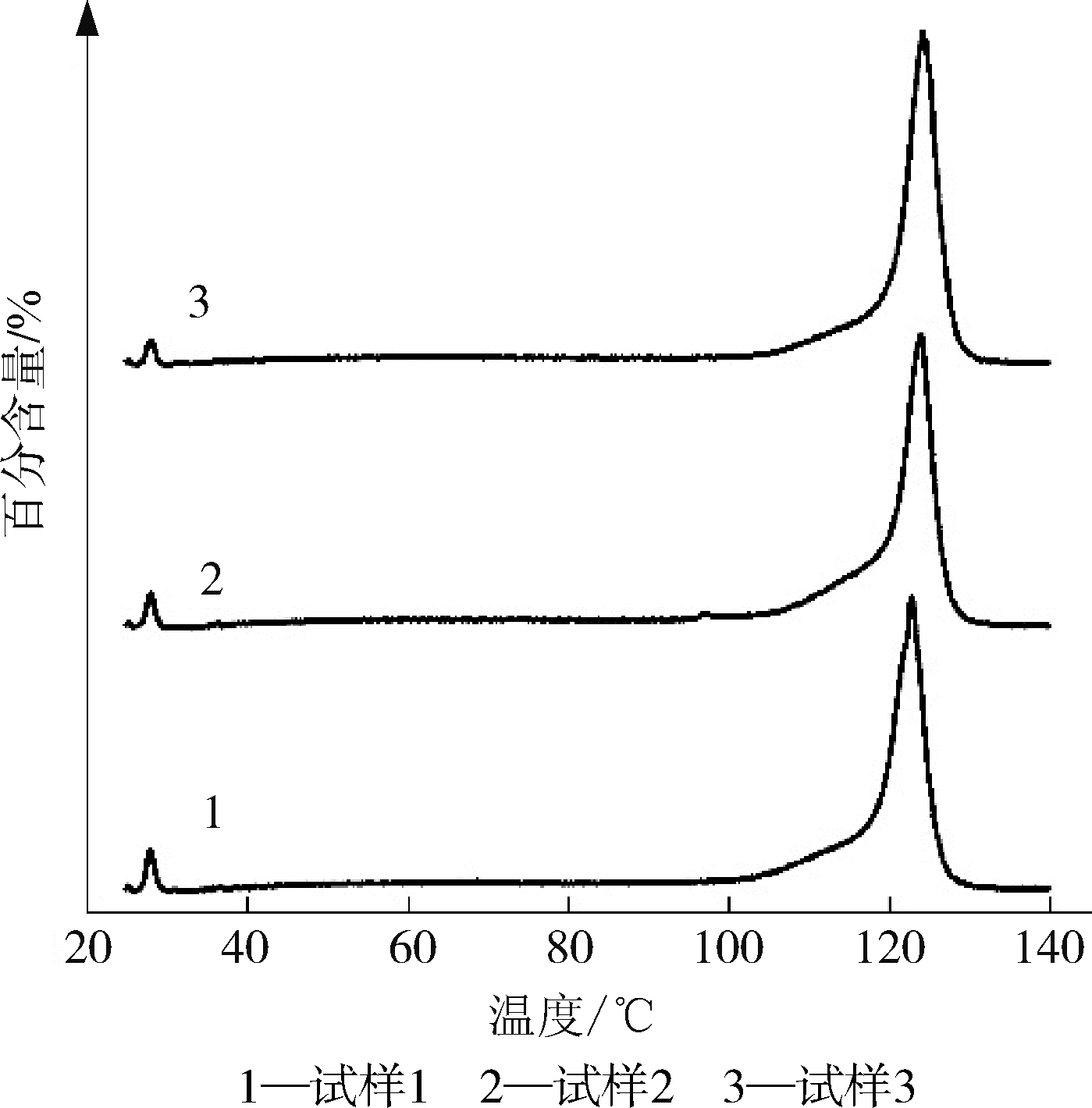

样品	可溶级分含量/%	第一个峰		第二个峰		第三个峰		第四个峰
样品	可溶级分含量/%	温度/℃	面积/%	温度/℃	面积/%	温度/℃	面积/%	温度/℃	面积/%
试样1	1.6	54.7	3.2	66.2	2.2	75.8	1.7	122.6	91.3
试样2	1.6	49.2	2.0	74.0	1.6	97.3	2.8	123.6	92.1
试样3	1.0	51.0	2.7	59.3	1.5	88.1	1.2	124.1	93.6

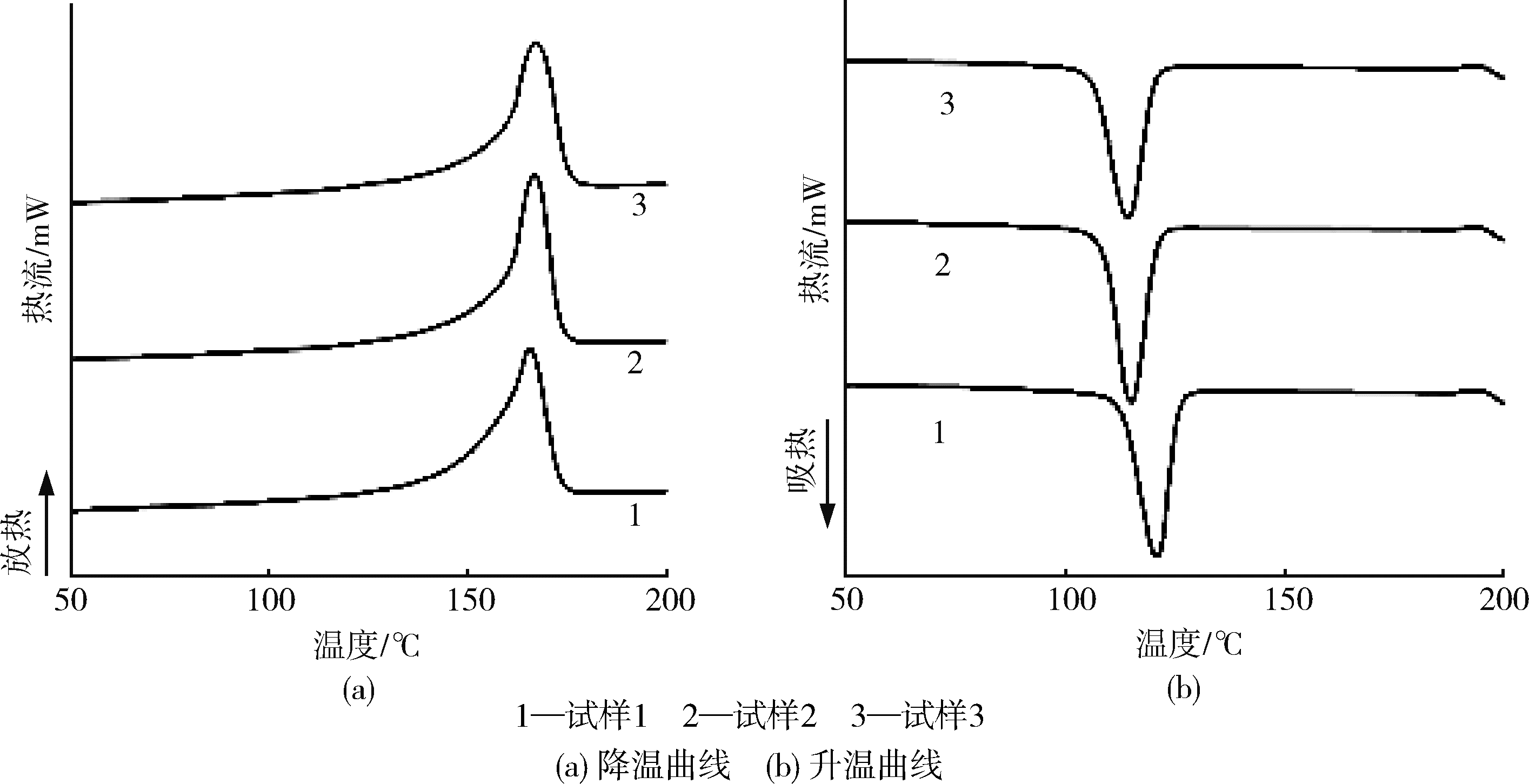

样品	熔融温度/℃	起始结晶温度/℃	结晶峰温/℃	差值/℃	结晶度/%	β晶含量/%
试样1	165.7	125.6	120.8	4.8	69.8	15
试样2	166.9	120.8	114.9	5.9	62.6	8
试样3	167.2	120.2	114.2	6.0	65.2	18

耐热聚丙烯专用料的结构与性能

Structure and Performance of Heat⁃Resistant Polypropylene Special Material

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 9

参考文献 9

相关文章 15

编辑推荐

Metrics

本文评价

[1]	焦旗, 李瑞龙, 陈凑喜, 张守玉, 宋程鹏, 陈同海, 姜如愿, 郑鹏程. 基于三元复合抗氧剂体系煤基PP的使用寿命预测研究[J]. 中国塑料, 2022, 36(1): 15-24.
[2]	郑鹏程, 李瑞龙, 陈凑喜, 张守玉, 姜如愿, 陈同海, 宋程鹏, 焦旗. 新型三元复配抗氧体系的设计及其在煤基均聚PP中的应用[J]. 中国塑料, 2021, 35(12): 1-8.
[3]	王文超, 王艳芝, 张振利, 张居亮, 刘少磊, 魏冰. 基于滤板应用的β成核剂增韧改性聚丙烯研究[J]. 中国塑料, 2021, 35(12): 102-107.
[4]	谢熙威, 翁云宣, 张彩丽, 宋鑫宇. 铝酸酯增容改性竹粉对PBAT/BF复合材料性能的影响[J]. 中国塑料, 2020, 34(4): 78-83.
[5]	李薇, 夏新曙, 林鸿裕, 杨裕金, 陈庆华, 肖荔人. 熔融沉积方式对PLA/TPU体系冲击性能的影响[J]. 中国塑料, 2019, 33(9): 21-26.
[6]	郑智焕;杨丽庭;付梓阳;李彦涛;张惠;唐梓健. 高模量高抗冲聚丙烯复合材料的制备及性能研究[J]. 中国塑料, 2017, 31(6): 46-53 .
[7]	周川;王益波;袁博;申凯华. 连续本体法制备ABS树脂工艺优化研究[J]. 中国塑料, 2017, 31(2): 27-33 .
[8]	任秀艳;曹春雷;王宇明. 溶液共混法制备PBT/石墨烯复合材料及其性能研究[J]. 中国塑料, 2016, 30(02): 20-23 .
[9]	刘琪;何祥;吕通建;王鹏;吴树岭. 乙烯丙烯酸甲酯甲基丙烯酸缩水甘油酯三元共聚物增韧PBT的研究[J]. 中国塑料, 2016, 30(02): 54-58 .
[10]	李耀波李秀兰王益波魏丽娟周明海初小丽. 连续本体法制备高性能ABS树脂用橡胶的研究[J]. 中国塑料, 2014, 28(01): 38-42 .
[11]	李想陈明郑邦悻张春军张会轩. ABS树脂的冲击韧性极限及形变机理的研究[J]. 中国塑料, 2013, 27(09): 22-27 .
[12]	王恒芝周文胜刘梅孙全吉吴娜. 环氧泡沫塑料的热空气老化性能及贮存寿命预测[J]. 中国塑料, 2013, 27(09): 41-45 .
[13]	李学知周川戴文利. 一种新型成核剂对聚丙烯结晶行为的影响[J]. 中国塑料, 2013, 27(05): 82-86 .
[14]	姜向新肖鹏陆湛泉王爱东杨霄云. 均聚和共聚聚丙烯树脂在改性方面性能差异研究[J]. 中国塑料, 2013, 27(03): 73-76 .
[15]	张猛刘振国杨海东张会轩. 两种不同橡胶粒径的ABS树脂协同作用研究[J]. 中国塑料, 2012, 26(04): 50-53 .
