新型三元复配抗氧体系的设计及其在煤基均聚PP中的应用

doi:10.19491/j.issn.1001-9278.2021.12.001

中国塑料 ›› 2021, Vol. 35 ›› Issue (12): 1-8.DOI: 10.19491/j.issn.1001-9278.2021.12.001

• 材料与性能 • 下一篇

新型三元复配抗氧体系的设计及其在煤基均聚PP中的应用

郑鹏程¹, 李瑞龙¹, 陈凑喜³, 张守玉², 姜如愿¹, 陈同海², 宋程鹏¹, 焦旗¹()

^1.国家能源集团宁夏煤业有限责任公司煤炭化学工业技术研究院，银川 750411
^2.南京特塑复合材料有限公司，南京 210034
^3.国家能源集团宁夏煤业有限责任公司，银川 750011

收稿日期:2021-08-25 出版日期:2021-12-26 发布日期:2021-12-22
基金资助:
国家能源集团宁夏煤业有限责任公司科技创新项目“新型抗氧体系在均聚聚丙烯中的应用研究”(NXMY-19-16)

Design and application of new ternary composite antioxidant system for coal⁃based polypropylene

ZHENG Pengcheng¹, LI Ruilong¹, CHEN Couxi³, ZHANG Shouyu², JIANG Ruyuan¹, CHEN Tonghai², SONG Chengpeng¹, JIAO Qi¹()

^1.Institute of Coal Chemical Industry Technology，China Energy Group Ningxia Coal Co，Ltd，Yinchuan 750411，China
^2.Nanjing Advanced Thermoplastic Composites Co，Ltd，Nanjing 210034，China
^3.China Energy Group Ningxia Coal Co，Ltd，Yinchuan 750011，China

Received:2021-08-25 Online:2021-12-26 Published:2021-12-22
Contact: JIAO Qi E-mail:jiaoqisncc@sina.com

摘要/Abstract

摘要：

设计了一系列由主抗氧剂、辅助抗氧剂、碳自由基捕捉剂组成的不同种类、不同配比抗氧剂体系，并将其用于煤基均聚聚丙烯（PP）的抗热氧老化性能改性中。其中以巴斯夫抗氧剂 Irganox®1010、Irgafos®168主辅抗氧剂质量比1∶1为对比基准，通过测试并对比添加新型三元复配抗氧体系改性 PP的氧化诱导时间（OIT）、黄色指数、熔体流动速率、力学性能等性能指标，从而开发煤基均聚PP的最佳耐热氧老化助剂配方。结果表明，当主抗氧剂为Irganox®1010、辅抗氧剂为 Irgafos®168质量比为 1∶1并与羟胺类抗氧剂 Revonox®420复合使用时，改性 PP的 OIT最长为 9. 8 min，黄色指数为 1. 3，熔体流动速率为 10. 7 g/10 min，综合性能最佳；当主抗氧剂为 Irganox®1010、辅抗氧剂为 Irgafos®168质量比为1∶2时，改性PP的抗黄变效果最好，由此设计并优化的抗氧剂体系及其配比对煤基均聚PP的耐长期热氧老化
改性配方设计具有重要的启示。

关键词: 煤基均聚聚丙烯, 抗氧剂, 热氧老化, 氧化诱导时间

Abstract:

A series of novel ternary composite antioxidant systems with different types and mass ratios were designed.
These antioxidant systems were based on the BASF antioxidant Irganox®1010 as a main antioxidant and Irgafos®168 as an
auxiliary antioxidant at a basis mass ratio of 1∶1 together with Revonox®420 as a carbon radical capture agent. Such antioxi⁃
dant systems were applied for the modification of coal⁃based homopolypropylene（homo⁃PP）to enhance its thermo⁃oxida⁃
tive aging performance. The resultant modified homo⁃PP was evaluated with oxidation induction time（OIT），yellow index，melting flow rate and mechanical performance. The results indicated that the modified homo ⁃PP achieved optimum anti⁃oxidative performance by means of an antioxidant composite system based on Irganox®1010，Irgafos®168，and Revonox®420. This composite antioxidant system resulted in the longest oxidation induction time of 9. 8 min，a yellow index of 1. 3，and a melting flow rate of 10. 7 g/10 min for the modified homo⁃PP. Moreover，the modified homo⁃PP gained an optimum anti⁃yellowing effect at a mass ratio of Irganox®1010 and Irgafos®168 of 1∶2. These results provide a good reference for the design and development of high⁃efficient and long⁃term antioxidant system for the coal⁃based homo⁃PP.

Key words: coal-based homopolypropylene, antioxidant, thermo-oxidative aging, oxidation induction time

中图分类号:

TQ325.1⁺4

郑鹏程, 李瑞龙, 陈凑喜, 张守玉, 姜如愿, 陈同海, 宋程鹏, 焦旗. 新型三元复配抗氧体系的设计及其在煤基均聚PP中的应用[J]. 中国塑料, 2021, 35(12): 1-8.

ZHENG Pengcheng, LI Ruilong, CHEN Couxi, ZHANG Shouyu, JIANG Ruyuan, CHEN Tonghai, SONG Chengpeng, JIAO Qi. Design and application of new ternary composite antioxidant system for coal⁃based polypropylene[J]. China Plastics, 2021, 35(12): 1-8.

图/表 10

样品编号	煤基均聚PP	Irganox^?1010	AT?3114	AT?626	Irgafos^?168	Revonox^?420	硬脂酸钙
1^#	99.814	0.030	-	-	0.060	0.016	0.080
2^#	99.814	0.060	-	-	0.030	0.016	0.080
3^#	99.814	0.045	-	-	0.045	0.016	0.080
4^#	99.814	-	0.045	-	0.045	0.016	0.080
5^#	99.814	-	0.060	-	0.030	0.016	0.080
6^#	99.814	-	0.060	0.030	-	0.016	0.080
7^#	99.830	0.045	-	-	0.045	-	0.080
8^#	99.830	-	0.045	-	0.045	-	0.080

表1 煤基均聚PP的复配抗氧剂体系配方表 (%)

Tab.1 Formulation of composite antioxidant system for coal?based PP

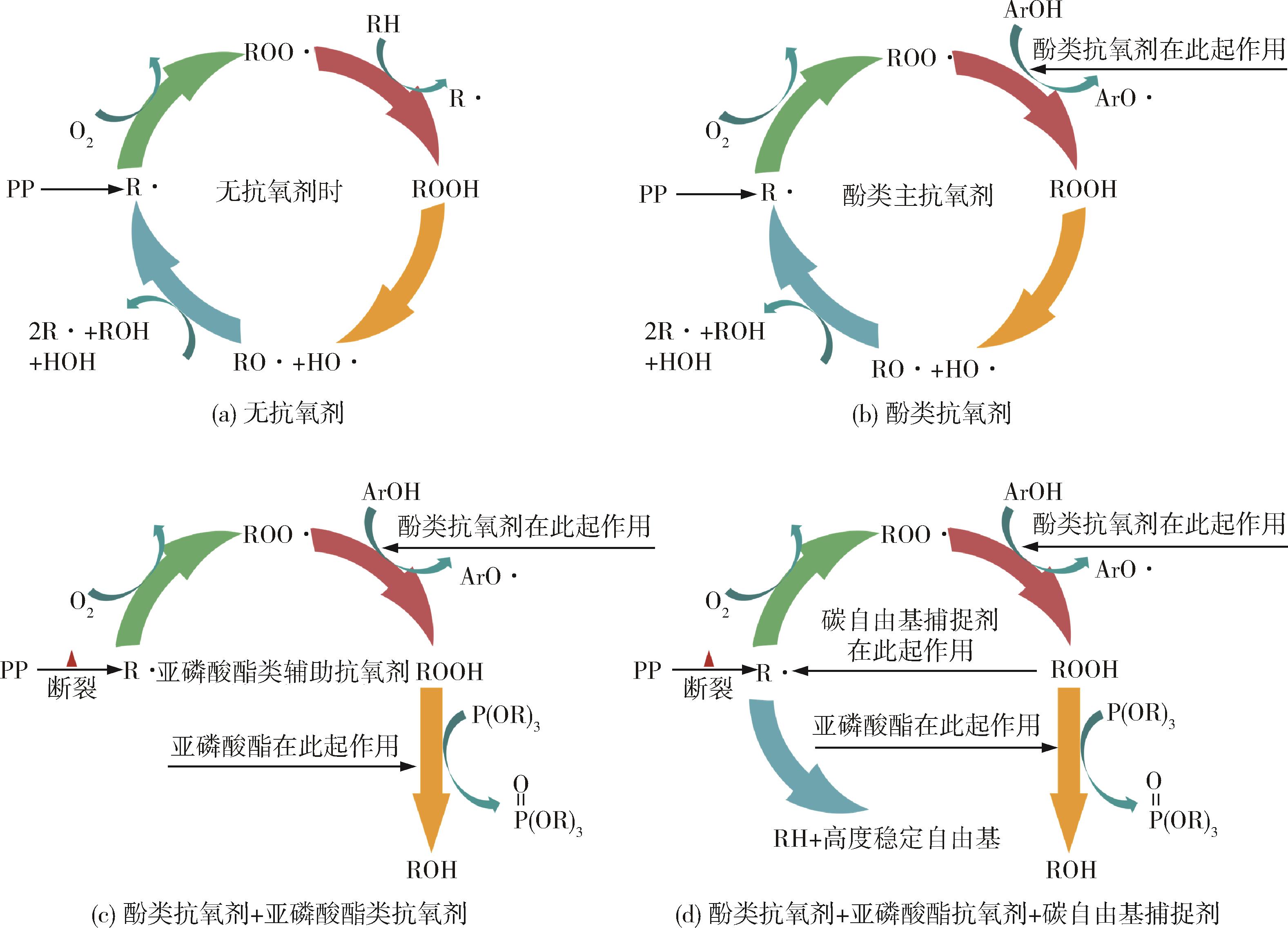

图1 PP的热氧老化机理及抗氧剂对PP的作用机制

Fig.1 Scheme of thermo?oxidative aging and antioxidant mechanisms of PP

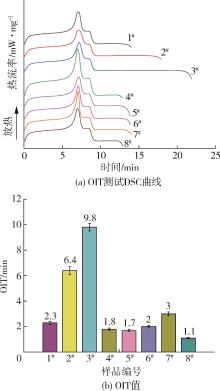

图2 不同抗氧剂复配体系改性煤基均聚PP在200 ℃下的OIT

Fig.2 OIT of coal?based PP samples at 200 ℃

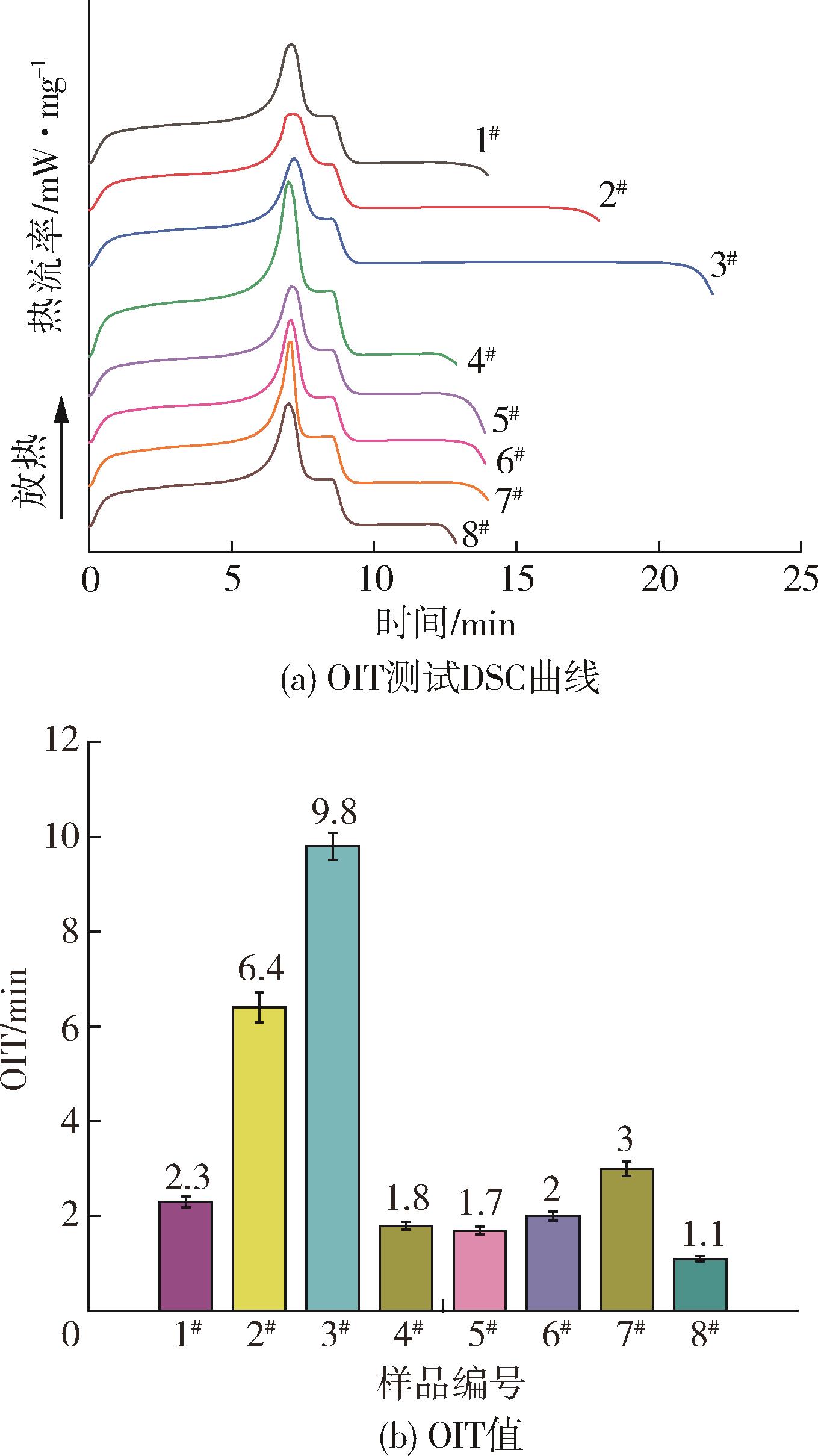

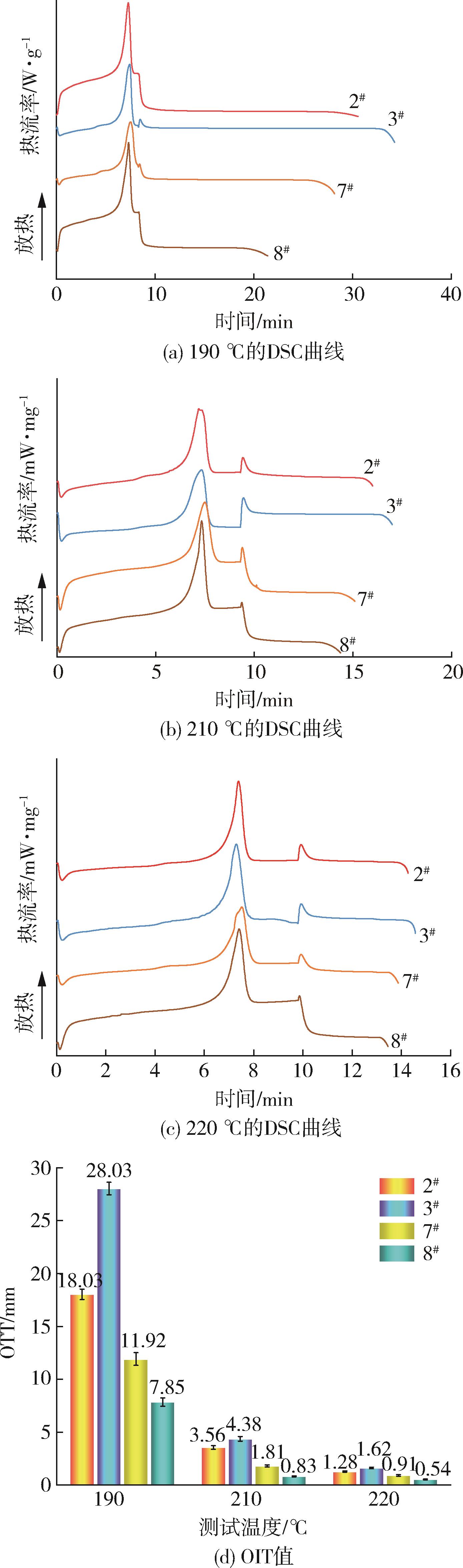

图3 不同温度下煤基均聚PP的OIT测试DSC曲线及其OIT值

Fig.3 DSC curves and corresponding OIT results of coal?based PP samples

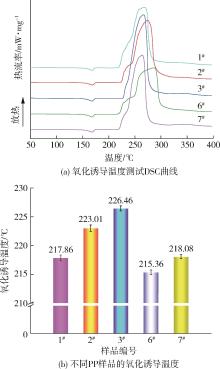

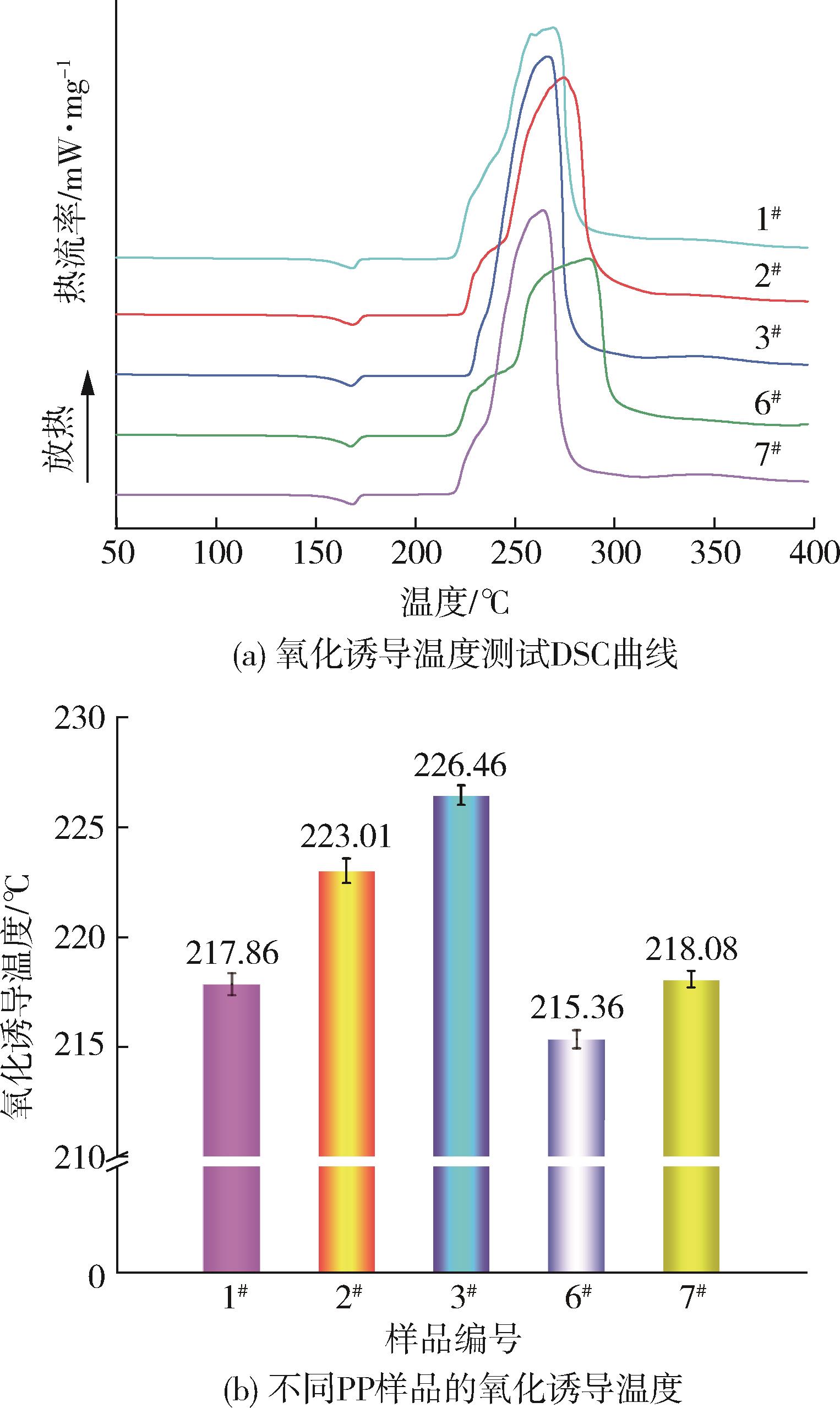

图4 不同抗氧剂体系改性煤基均聚PP 的氧化诱导温度测试DSC曲线及结果

Fig.4 DSC curves and corresponding oxidation induction temperature results of coal?based PP samples

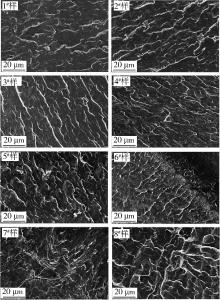

图5 不同抗氧剂体系改性煤基均聚PP的冲击断裂面SEM照片

Fig.5 SEM images of impact fracture surfaces of coal?based PP samples

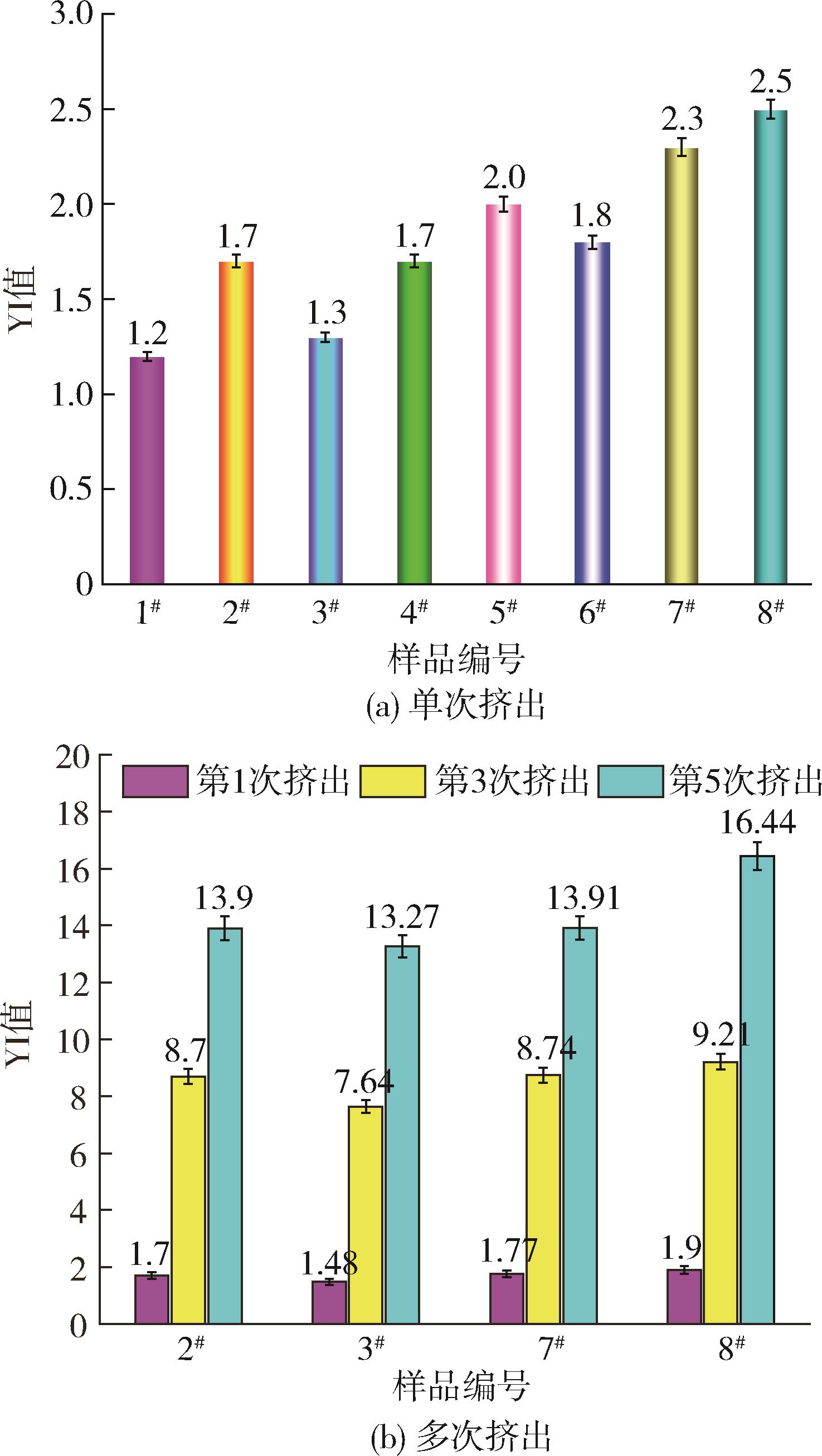

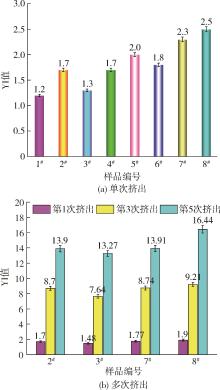

图6 不同抗氧剂体系改性煤基均聚PP的黄度指数

Fig.6 Yellow indexes of coal?based PP samples

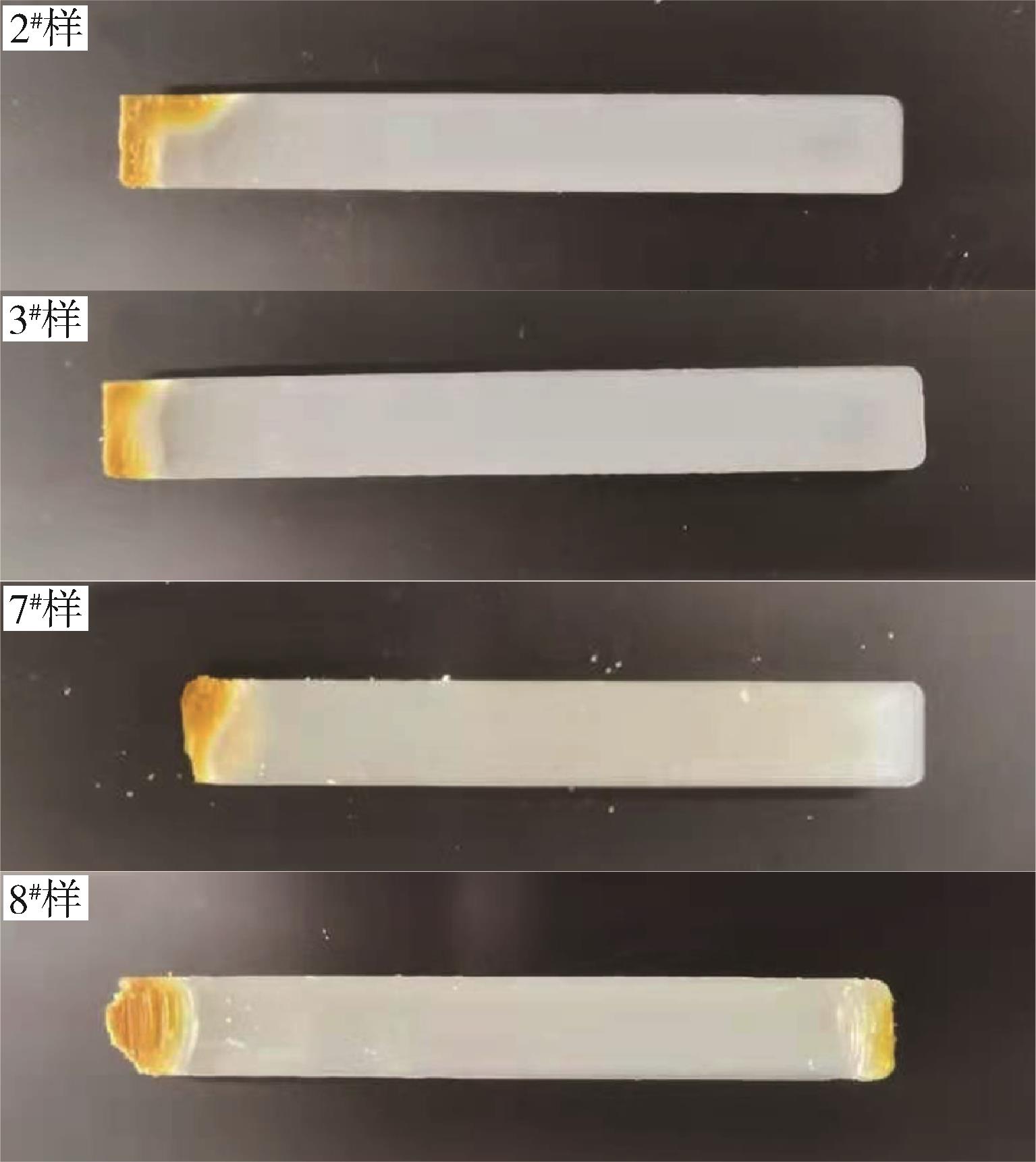

图7 不同抗氧剂体系改性煤基均聚PP在150 ℃老化箱中老化500 h后的照片

Fig.7 Digital photographs of coal?based PP samples after thermo?oxidative aging at 150 ℃ for 500 h

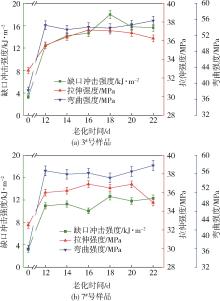

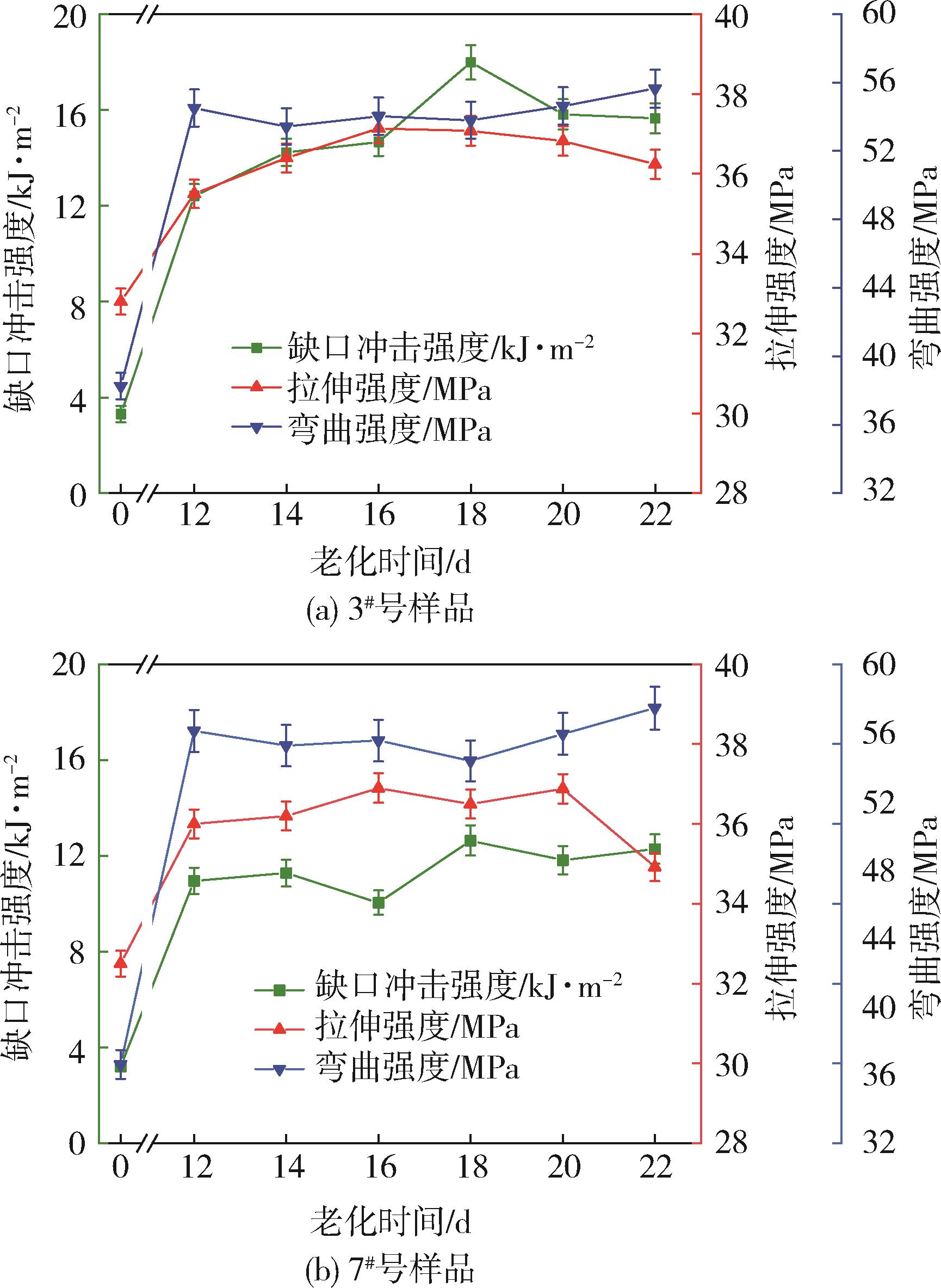

图8 不同抗氧剂体系改性煤基均聚PP在150 ℃老化箱中不同老化时间下的力学性能

Fig.8 Mechanical properties of coal?based PP samples after thermo?oxidative aging at 150 ℃

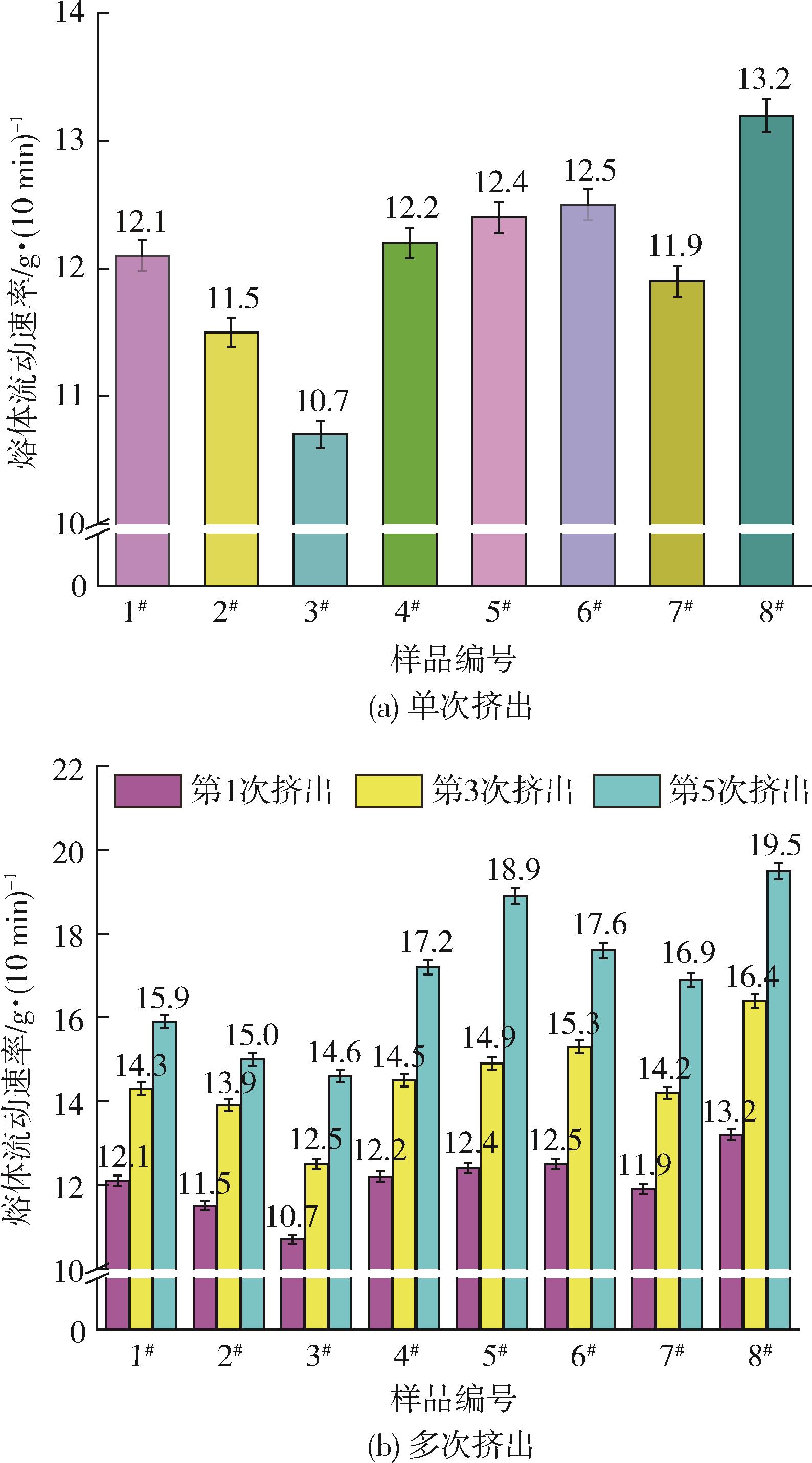

图9 不同抗氧剂体系改性煤基均聚PP的熔体流动速率

Fig.9 Melting flow rates of coal?based PP samples after single and multiple extrusion

参考文献 10

1	HU S X， WANG W， DANG B，et al. Thermal properties and space charge behavior of thermally aged polypropylene/elastomer blends nanocomposite［J］. IEEE Transactions on Dielectrics and Electrical Insulation， 2020， 27（2）：521⁃527.
2	钱欣，郑荣华，蔡鹏.聚丙烯的热氧老化及其影响因素［J］.浙江工业大学学报，2002， 29（5）：69⁃74.
	QIAN X，ZHENG R H，CAI P. Thermal oxidative ageing and thermal stabilization of polypropylene［J］. Journal of Zhejiang University of Technology，2002， 29（5）：69⁃74.
3	刘义，郭晓东，包璐璐，等. 复合抗氧剂在煤基聚丙烯中的应用研究［J］.中国塑料，2021，35（2）：84⁃89.
	LIU Y， GUO X D， BAO L L， et al. Applications of composite antioxidants in coal⁃based polypropylene［J］. China Plastics， 2021， 35（2）： 84⁃89.
4	KOCIUSZKO A， MARCINIAK D， SYKUTERA D. Post⁃processing time dependence of shrinkage and mechanical properties of injection⁃molded polypropylene［J］. Materials， 2021， 14（1）： 1⁃15.
5	孙梦捷，王国雨，王永香，等.无规共聚聚丙烯DSC原位加速老化研究［J］.塑料工业，2019，47（8）：97⁃100.
	SUN M J，WANG G Y，WANG Y X，et al. Study on characteristics of random copolymer polypropylene by DSC in⁃situ accelerated aging［J］.China Plastics Industry，2019，47（8）：97⁃100.
6	王玉如，何书艳，王华.受阻酚类抗氧剂对聚乙烯抗热氧老化性能的影响［J］.精细石油化工，2021，38（4）：61⁃65.
	WANG Y R，HE S Y，WANG H. Effects of hindered phenolic antioxidants on heat⁃oxygen age stabilities of polyethylene［J］.Speciality Petrochemicals，2021，38（4）：61⁃65.
7	张杰. 亚磷酸酯类抗氧剂的合成及应用［D］.青岛：山东科技大学，2017.
8	BAK M G， WON J S， KOO S W， et al. Migration behavior of lubricants in polypropylene composites under accelerated thermal aging［J］. Polymers， 2021，13（11）：1 723⁃1 730.
9	LI J H， WANG Y T， WANG X D， et al. Crystalline characteristics， mechanical properties， thermal degradation kinetics and hydration behavior of biodegradable fibers melt⁃spun from polyoxymethylene/poly（l⁃lactic acid） blend［J］. Polymers，2019，11（11）：1 753⁃1 761.
10	刘义，孙伟，王叶，等. 基于差示扫描量热仪的聚丙烯熔融结晶及抗热老化性能表征与评价［J］.能源科技，2021，19（3）：72⁃75.
	LIU Y，SUN W，WANG Y，et al. Characterization and evaluation of melt crystallization and anti⁃thermal aging properties of polypropylene based on DSC［J］.Energy Science and Technology， 2021，19（3）：72⁃75.

[1]	焦旗, 李瑞龙, 陈凑喜, 张守玉, 宋程鹏, 陈同海, 姜如愿, 郑鹏程. 基于三元复合抗氧剂体系煤基PP的使用寿命预测研究[J]. 中国塑料, 2022, 36(1): 15-24.
[2]	蔡豪坤, 董坚, 蒋仲义. 炭黑对给水用聚乙烯管材物理性能的影响[J]. 中国塑料, 2022, 36(1): 42-46.
[3]	王琳. 低黄变复配抗氧体系对PE⁃HD发黄问题改善评价[J]. 中国塑料, 2022, 36(1): 73-77.
[4]	雷振凯, 张熙, 龚洁, 卡米尔·帕拉提null. 单翼迷宫式滴灌带抗热氧老化性能的影响研究[J]. 中国塑料, 2021, 35(9): 40-45.
[5]	刘耀, 丁剑峰, 夏浙安, 李欣欣. 聚酰胺6/短切碳纤维/铜盐复合材料抗热氧老化机理的研究[J]. 中国塑料, 2021, 35(7): 12-17.
[6]	赵兴民, 赵建平, 燕集中. 高密度聚乙烯管材光氧老化性能及寿命预测[J]. 中国塑料, 2021, 35(6): 33-39.
[7]	应杰, 邱琪浩, 章兴, 顾亥楠, 罗锐. 滑石粉对阻燃聚碳酸酯性能的影响[J]. 中国塑料, 2021, 35(5): 107-112.
[8]	邢剑, 张书诚, 余琴, 李长龙, 徐珍珍. 高温抗氧剂对聚苯硫醚结构与性能的影响[J]. 中国塑料, 2021, 35(4): 79-85.
[9]	刘义, 郭晓东, 包璐璐, 舒成, 李永伦, 王勇, 李国锋, 杜善明. 复合抗氧剂在煤基聚丙烯中的应用研究[J]. 中国塑料, 2021, 35(2): 84-89.
[10]	应杰, 邱琪浩, 张豪杰, 顾亥楠, 周浩. 不同类型增韧剂对聚碳酸酯性能的影响[J]. 中国塑料, 2020, 34(7): 30-35.
[11]	李晨洋, 公维光, 孟鑫, 曹齐茗, 姚中阳. 抗氧剂耐迁移化技术的研究应用进展[J]. 中国塑料, 2020, 34(12): 92-102.
[12]	游翰荆张建耀. 无卤阻燃剂对阻燃聚烯烃材料耐热氧老化性能的影响[J]. 中国塑料, 2018, 32(03): 104-109.
[13]	热依扎·别坎;马俊红;倪玲贵;阿山卡德尔·居马卡德尔;买买提江.依米提. 不同抗氧剂体系对聚丙烯热氧光老化的稳定作用[J]. 中国塑料, 2017, 31(5): 78-83 .
[14]	王俊;王玉如;王嘉明;王华;李翠勤. 一种苯基2萘胺抗氧剂的合成与应用[J]. 中国塑料, 2017, 31(1): 87-92 .
[15]	李奇;赵雪松;王伟东;李伏雨. 木粉和抗氧剂对废旧PE-HD/沙柳复合材料性能的影响[J]. 中国塑料, 2016, 30(12): 97-102 .

新型三元复配抗氧体系的设计及其在煤基均聚PP中的应用

Design and application of new ternary composite antioxidant system for coal⁃based polypropylene

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 10

参考文献 10

相关文章 15

编辑推荐

Metrics

本文评价
