滑石粉对阻燃聚碳酸酯性能的影响

doi:10.19491/j.issn.1001-9278.2021.05.017

中国塑料 ›› 2021, Vol. 35 ›› Issue (5): 107-112.DOI: 10.19491/j.issn.1001-9278.2021.05.017

滑石粉对阻燃聚碳酸酯性能的影响

应杰(), 邱琪浩, 章兴, 顾亥楠, 罗锐

宁波浙铁大风化工有限公司，浙江宁波 315204

收稿日期:2021-01-11 出版日期:2021-05-26 发布日期:2021-05-24

Effect of Talc on Properties of Flame⁃retardant Polycarbonate

YING Jie(), QIU Qihao, ZHANG Xing, GU Hainan, LUO Rui

Ningbo Zhetie Dafeng Chemical Co，Ltd，Ningbo 315204，China

Received:2021-01-11 Online:2021-05-26 Published:2021-05-24
Contact: YING Jie E-mail:yingj@nbdaphoon.com

摘要/Abstract

摘要：

用滑石粉对钛白粉填充阻燃聚碳酸酯（PC）进行改性，研究了钛白粉以及滑石粉含量对阻燃PC的力学性能、阻燃性能、燃烧性能、热稳定性能以及抗老化性能的影响。结果表明，添加0.5 %~2 %（质量分数，下同）的滑石粉，阻燃PC的冲击强度下降了10 %，阻燃等级由UL 94 V?1级变为V-0级，总热释放量下降了4~8 MJ/m²，初始分解温度提高了8~10 ℃；同时，滑石粉能够提高阻燃PC的耐热氧老化以及湿热老化能力。

关键词: 聚碳酸酯, 滑石粉, 热氧老化, 湿热老化

Abstract:

Talc was used to modify the flame retardancy of polycarbonate （PC） filled with titanium dioxide. The effects of talc on the thermal stability， combustion and mechanical properties， flame retardancy and anti-aging performance of resultant PC compounds were investigated. The results indicated that the PC compounds presented a decrease in impact strength. With the addition of 0.5 wt%~2 wt% talc， the flame?retardancy of the compounds reached the UL 94 V?0 classification， the total heat release decreased by 4~8 MJ/m²， and the initial decomposition temperature increased by 8~10 °C. Meanwhile， the compounds exhibited an improvement in the ability to resist the heat oxygen aging and damp heat aging in the presence of adding talc.

Key words: polycarbonate, talc, thermal oxidative aging, hydrothermal aging

中图分类号:

TQ323.4⁺1

应杰, 邱琪浩, 章兴, 顾亥楠, 罗锐. 滑石粉对阻燃聚碳酸酯性能的影响[J]. 中国塑料, 2021, 35(5): 107-112.

YING Jie, QIU Qihao, ZHANG Xing, GU Hainan, LUO Rui. Effect of Talc on Properties of Flame⁃retardant Polycarbonate[J]. China Plastics, 2021, 35(5): 107-112.

图/表 8

参考文献 16

1	窦立岩，汪丽梅.聚碳酸酯在现代塑料工业的应用及研究进展［J］.山东化工，2019，48（23）：84⁃85.
	DOU L Y，WANG L M.Application and Research Advancement of Polycarbonate in Modern Plastics Industry［J］.Shandong Chemical Industry，2019，48（23）：84⁃85.
2	中国合成树脂供销协会.我国聚碳酸酯产业发展现状［J］.中国塑料，2019，33（10）：105⁃109.
	China Synthetic Resin Supply and Sale Association Current Situation of Polycarbonate Industry in China［J］.China Plastics，2019，33（10）：105⁃109.
3	王钰玮.聚碳酸酯生产技术与国内外市场需求问题研究［J］.化工设计通讯，2019，45（9）：141⁃142.
	WANG Y W. Research on Polycarbonate Production Technology and Market Demand Problems at Home and Abroad［J］. Chemical Engineering Design Communications，2019，45（9）：141⁃142.
4	柴瑞丹，包建宁，倪桓，等.环保型阻燃PC的研究进展［J］.云南化工，2019，46（10）：32⁃34，36.
	CHAI R D，Bao J N，Ni H，et al. Investigation Progress of Environment⁃friendly Fire⁃retardant Polycarbonate［J］. Yunnan Chemical Technology，，2019，46（10）：32⁃34，36.
5	崔明.无卤阻燃剂在聚碳酸酯中的应用研究进展［J］.精细与专用化学品，2020，28（6）：29⁃31.
	CUI M.Advances in the Application Research of Halogen⁃free Flame Retardants in Polycarbonate［J］.Fine and Specialty Chemicals，2020，28（6）：29⁃31.
6	唐荣芝，何航，马雅琳，等.聚碳酸酯用阻燃剂研究进展［J］.四川化工，2019，22（4）：14⁃17.
	TANG S Z，HE H，MA Y L，et al.Research Progress of Flame Retardants for Polycarbonate［J］.Sichuan Chemical Industry，2019，22（4）：14⁃17.
7	宁淑慧，李凯，何吉来，等.含磷硫的三嗪衍生物阻燃剂在聚碳酸酯中的应用［J］.塑料工业，2019，47（12）：102⁃106.
	NING S H，LI K，MA Y L，et al. Application of a Triazine Derivative Containing Phosphorus⁃Sulfur as Flame Retardant in Polycarbonat［J］. China Plastics Industry， 2019，47（12）：102⁃106.
8	谢松.有机硅系阻燃剂和溴系阻燃剂在聚碳酸酯中的应用［J］.江西化工，2019（5）：183⁃184.
	XIE S. Application of Organosilicon Fame Retardant and Bromine Flame Retardant in Polycarbonate［J］.Jiangxi Chemical Industry，2019（5）：183⁃184.
9	吴鸿飞.聚合物/层状硅酸盐纳米复合材料的阻燃性能研究进展［J］.广州化工，2015，43（23）：59⁃61.
	WU H F.Research Progress on Flame⁃retarded Properties of Polymer Layered⁃silicate Nanocomposites［J］.Guangzhou Chemical Industry，2015，43（23）：59⁃61.
10	JANG K S. Mineral Filler Effect on the Mechanics and Flame Retardancy of Polycarbonate Composites： Talc and Kaolin［J］. E⁃Polymers， 2016， 16（5）：379⁃386.
11	HU Z， CHEN L， ZHAO B， et al. A Novel Efficient Halo⁃gen⁃free Flame Retardant System for Polycarbonate［J］. Polymer Degradation & Stability， 2011， 96（3）：320⁃327.
12	刘晓亮，孙东海，刘贤文，等.云母粉与磺酸盐协效阻燃聚碳酸酯的研究［J］.塑料工业，2013，41（3）：108⁃112.
	LIU X L，SUN D H，LIU X W，et al. Study on the Synergistic Flame Retardant of Mica and Sulfonate on the PCB［J］. China Plastics Industry，2013，41（3）：108⁃112.
13	沈俊才，张秀菊，林志丹，等.硅酸盐填充型无卤阻燃聚碳酸酯的性能研究［J］.塑料工业，2010，38（11）：51⁃54.
	SHEN J C，ZHANG X J，LIN Z D，et al.Study on Properties of Halogen⁃free Flame⁃retardant Polycarbonate Composite Filled with Silicate［J］. China Plastics Industry， 2010，38（11）：51⁃54.
14	严敏仪，刘述梅，赵建青.滑石粉和间苯二酚双（二苯基磷酸酯）协效阻燃PC/ABS合金的研究［J］.广东化工，2020，47（8）：1⁃4.
	YAN M Y，LIU S M，ZHAO J Q. Study on Synergistic Effect of Talcum Powder and Resorcinol Bis（Diphenyl Phosphate） on the Flame⁃retardant Properties of PC/ABS Alloy［J］. Guangzhou Chemical Industry，2020，47（8）：1⁃4.
15	杨业昕，李迎春，王盼，等.滑石粉对PA6/MCA体系阻燃性能的影响［J］.塑料科技，2016，44（1）：64⁃68.
	YANG Y X，LI Y C，WANG P，et al.Effect of Talc on Flame Retardant Property of PA6/MCA Composites［J］. Plastics Science and Technology， 2016，44（1）：64⁃68.
16	莫锦鹏，麦伟宗，李景，等.改性聚碳酸酯材料热氧降解行为研究［J］.合成材料老化与应用，2019，48（6）：10⁃14.
	MO J P，MAI W Z，LI J， et al.Research of Aerobic Thermal Degradation Behavior of Modified Polycarbonate［J］.Synthetic Materials Aging and Application， 2019，48（6）：10⁃14.

样品编号	PC02?20 含量/%	R69 含量/%	SD?9242 含量/%	EM500 含量/%	FR309 含量/%	1010 含量/%	168 含量/%	PETS 含量/%	TF?1645 PA5935 含量/%
1^#	93	7	0	1	0.15	0.1	0.2	0.5	0.6
2^#	93	6.5	0.5	1	0.15	0.1	0.2	0.5	0.6
3^#	93	6	1	1	0.15	0.1	0.2	0.5	0.6
4^#	93	5	2	1	0.15	0.1	0.2	0.5	0.6
5^#	92.5	7	0.5	1	0.15	0.1	0.2	0.5	0.6
6^#	92	7	1	1	0.15	0.1	0.2	0.5	0.6
7^#	91	7	2	1	0.15	0.1	0.2	0.5	0.6

样品编号	PC02?20 含量/%	R69 含量/%	SD?9242 含量/%	EM500 含量/%	FR309 含量/%	1010 含量/%	168 含量/%	PETS 含量/%	TF?1645 PA5935 含量/%
1^#	93	7	0	1	0.15	0.1	0.2	0.5	0.6
2^#	93	6.5	0.5	1	0.15	0.1	0.2	0.5	0.6
3^#	93	6	1	1	0.15	0.1	0.2	0.5	0.6
4^#	93	5	2	1	0.15	0.1	0.2	0.5	0.6
5^#	92.5	7	0.5	1	0.15	0.1	0.2	0.5	0.6
6^#	92	7	1	1	0.15	0.1	0.2	0.5	0.6
7^#	91	7	2	1	0.15	0.1	0.2	0.5	0.6

样品编号	拉伸强度/ MPa	断裂伸长/ %	弯曲强度/ MPa	弯曲模量/ MPa	冲击强度（ISO 180）/ kJ^.m^-2	冲击强度 (ASTM P256)/J^.m^-1	t₁+t₂/ s	滴落根数 (n/5)	UL 94级别（1.6 mm）
1^#	54.2±1.1	102±11	91.1±0.8	2 603±25	52.2±2.4	733±15	62	0/5	V?1
2^#	54.2±1.3	85±5	91.1±1.2	2 661±36	45.3±0.5	642±20	28	0/5	V?0
3^#	54.0±1.2	102±9	89.4±1.5	2 616±14	46.0±3.0	686±15	39	0/5	V?0
4^#	54.3±0.9	82±4	88.0±2.1	2 768±28	47.0±3.2	596±16	35	0/5	V?0
5^#	53.0±2.1	83±7	86.7±0.7	2 687±15	49.1±2.6	650±21	59	0/5	V?1
6^#	53.5±1.5	97±12	87.8±0.4	2 785±29	39.2±1.5	665±10	85	0/5	V?1
7^#	54.4±1.7	97±6	89.0±1.2	2 818±27	19.3±1.6	671±25	105	0/5	V?1

样品编号	拉伸强度/ MPa	断裂伸长/ %	弯曲强度/ MPa	弯曲模量/ MPa	冲击强度（ISO 180）/ kJ^.m^-2	冲击强度 (ASTM P256)/J^.m^-1	t₁+t₂/ s	滴落根数 (n/5)	UL 94级别（1.6 mm）
1^#	54.2±1.1	102±11	91.1±0.8	2 603±25	52.2±2.4	733±15	62	0/5	V?1
2^#	54.2±1.3	85±5	91.1±1.2	2 661±36	45.3±0.5	642±20	28	0/5	V?0
3^#	54.0±1.2	102±9	89.4±1.5	2 616±14	46.0±3.0	686±15	39	0/5	V?0
4^#	54.3±0.9	82±4	88.0±2.1	2 768±28	47.0±3.2	596±16	35	0/5	V?0
5^#	53.0±2.1	83±7	86.7±0.7	2 687±15	49.1±2.6	650±21	59	0/5	V?1
6^#	53.5±1.5	97±12	87.8±0.4	2 785±29	39.2±1.5	665±10	85	0/5	V?1
7^#	54.4±1.7	97±6	89.0±1.2	2 818±27	19.3±1.6	671±25	105	0/5	V?1

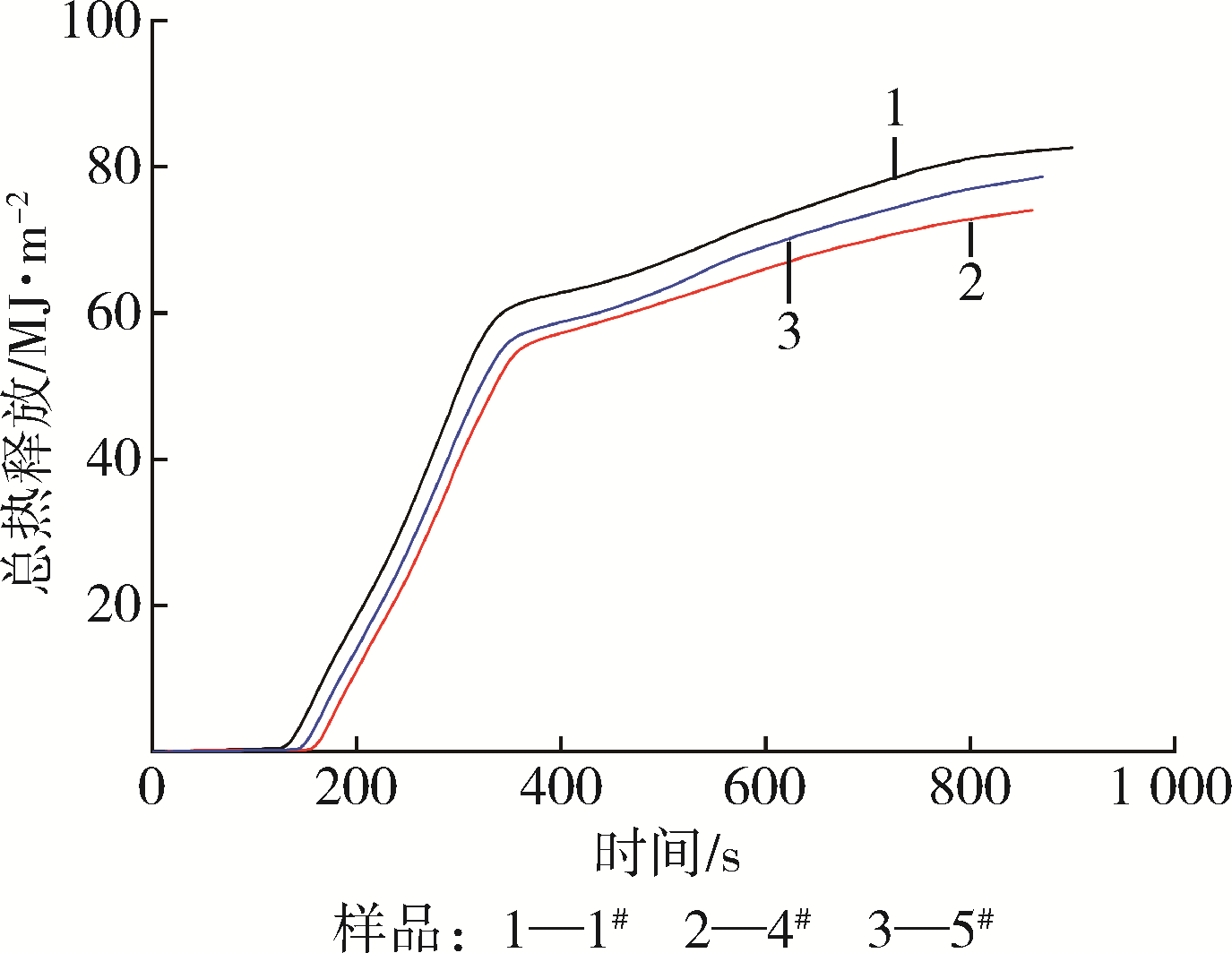

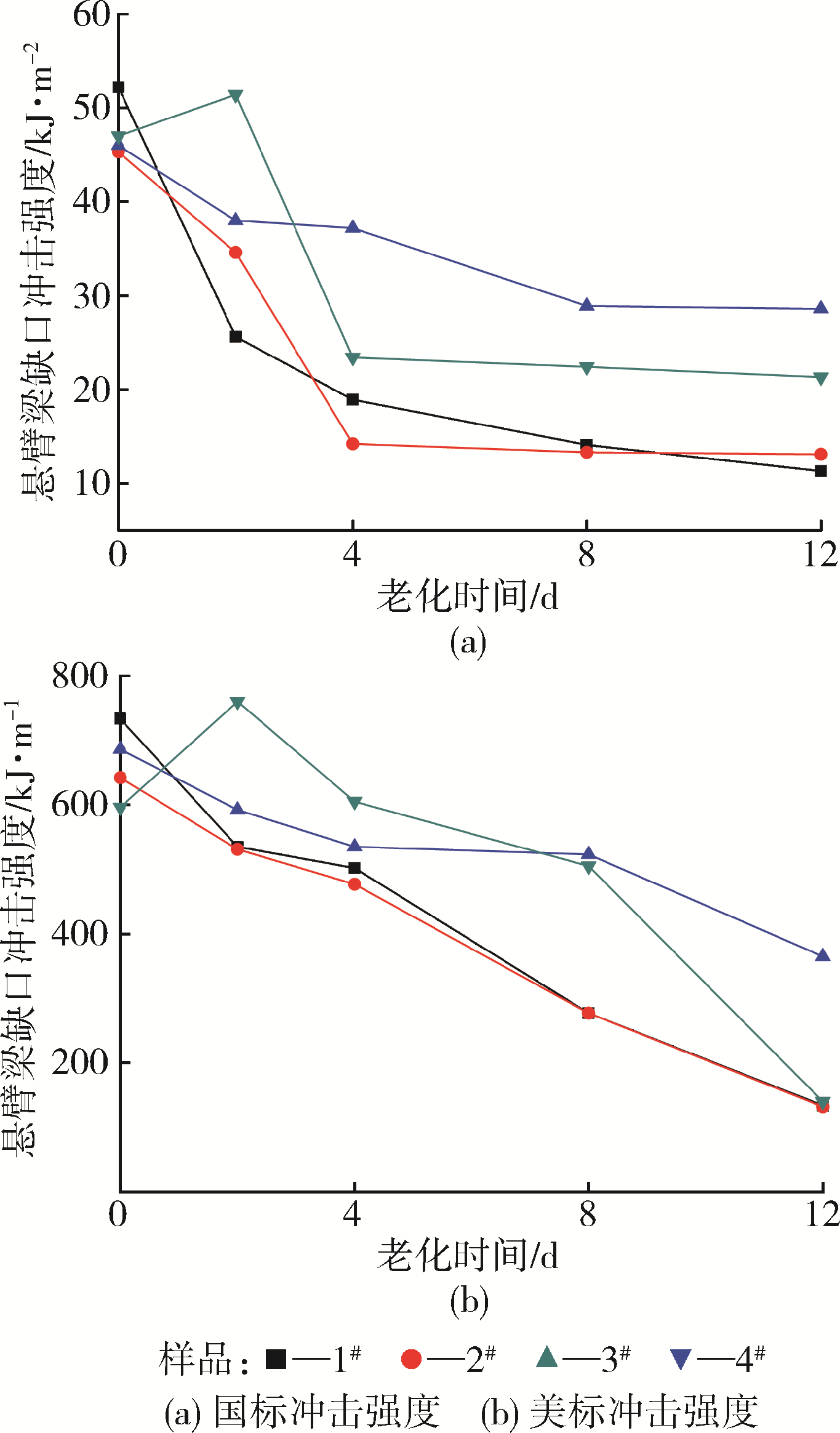

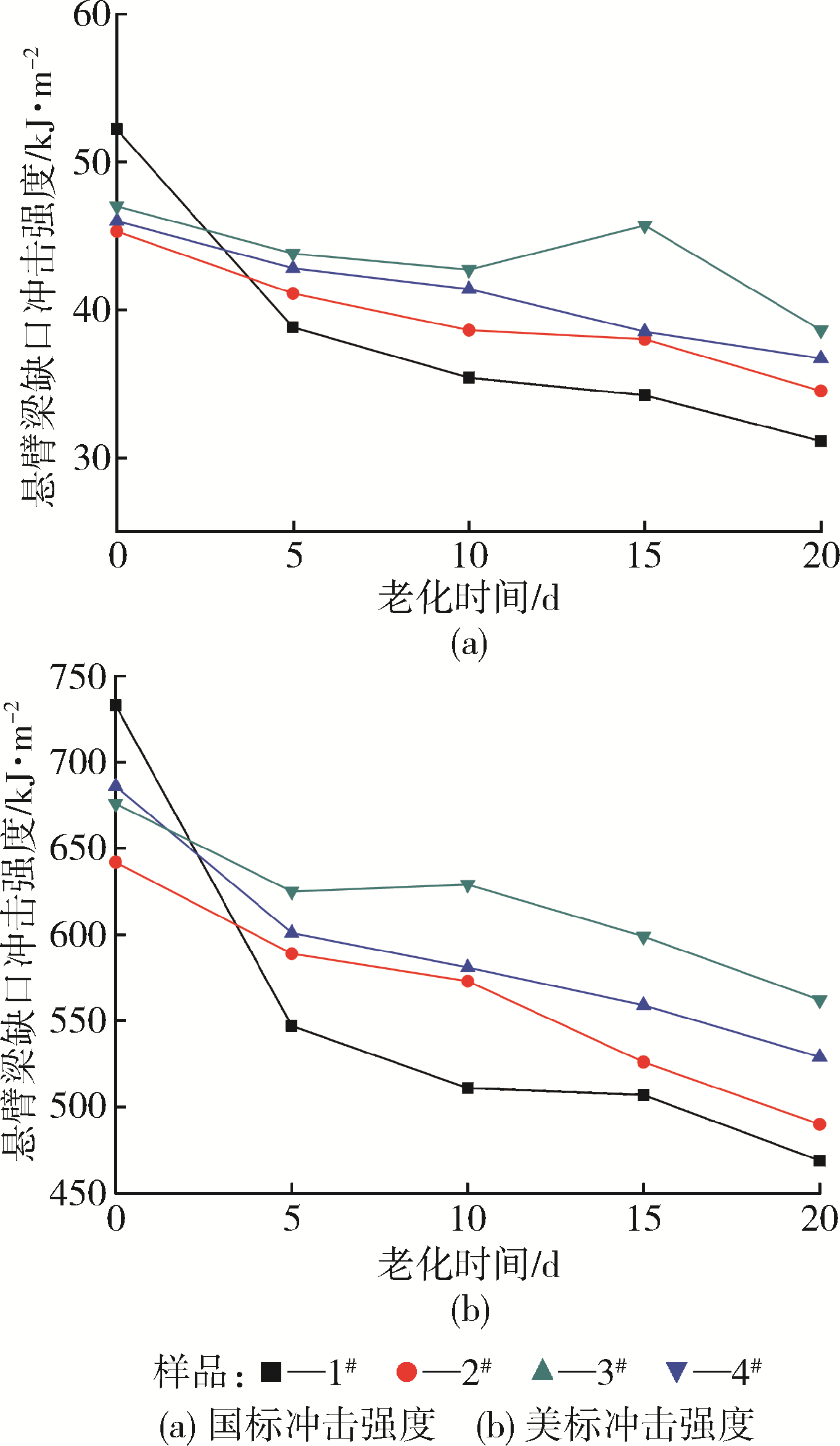

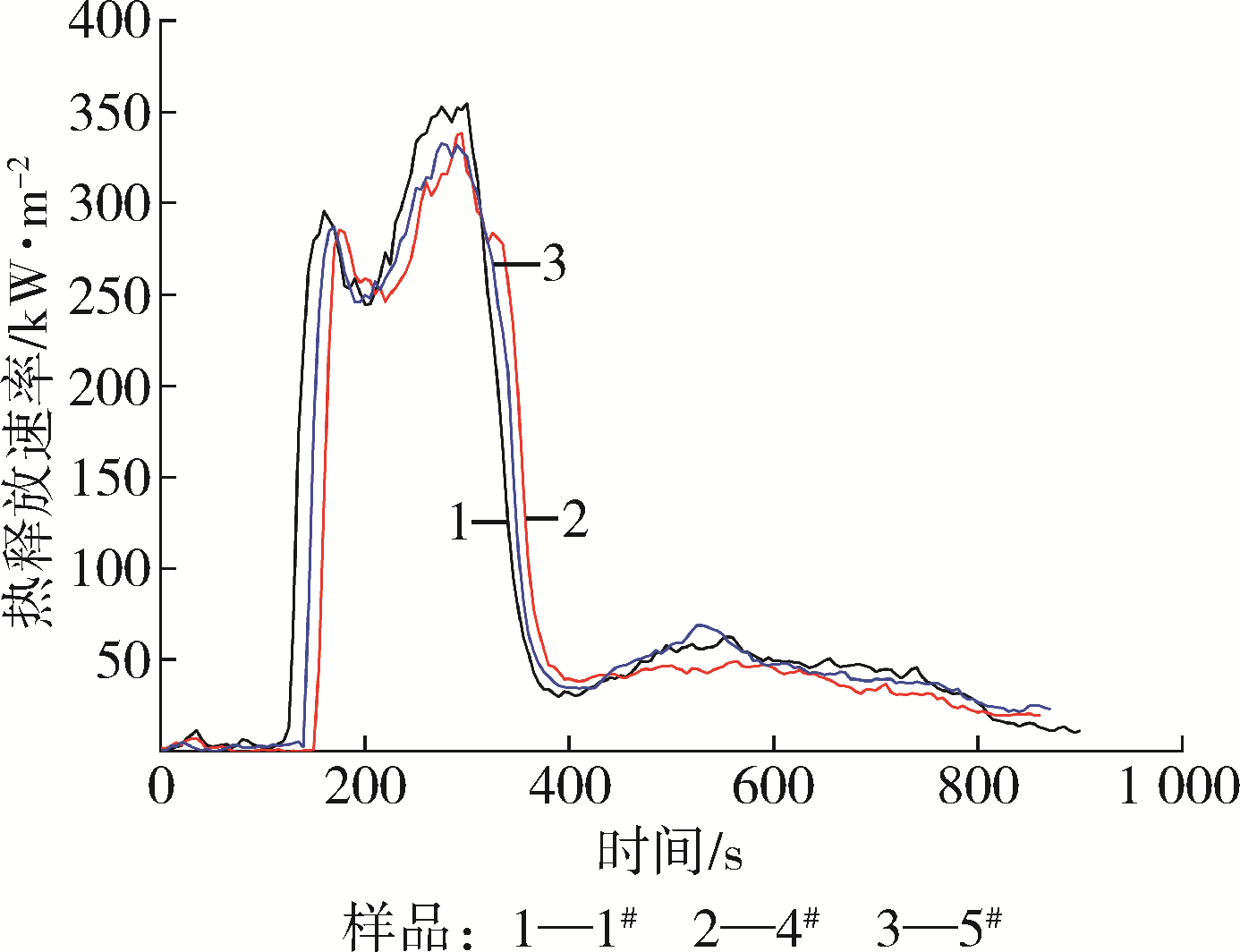

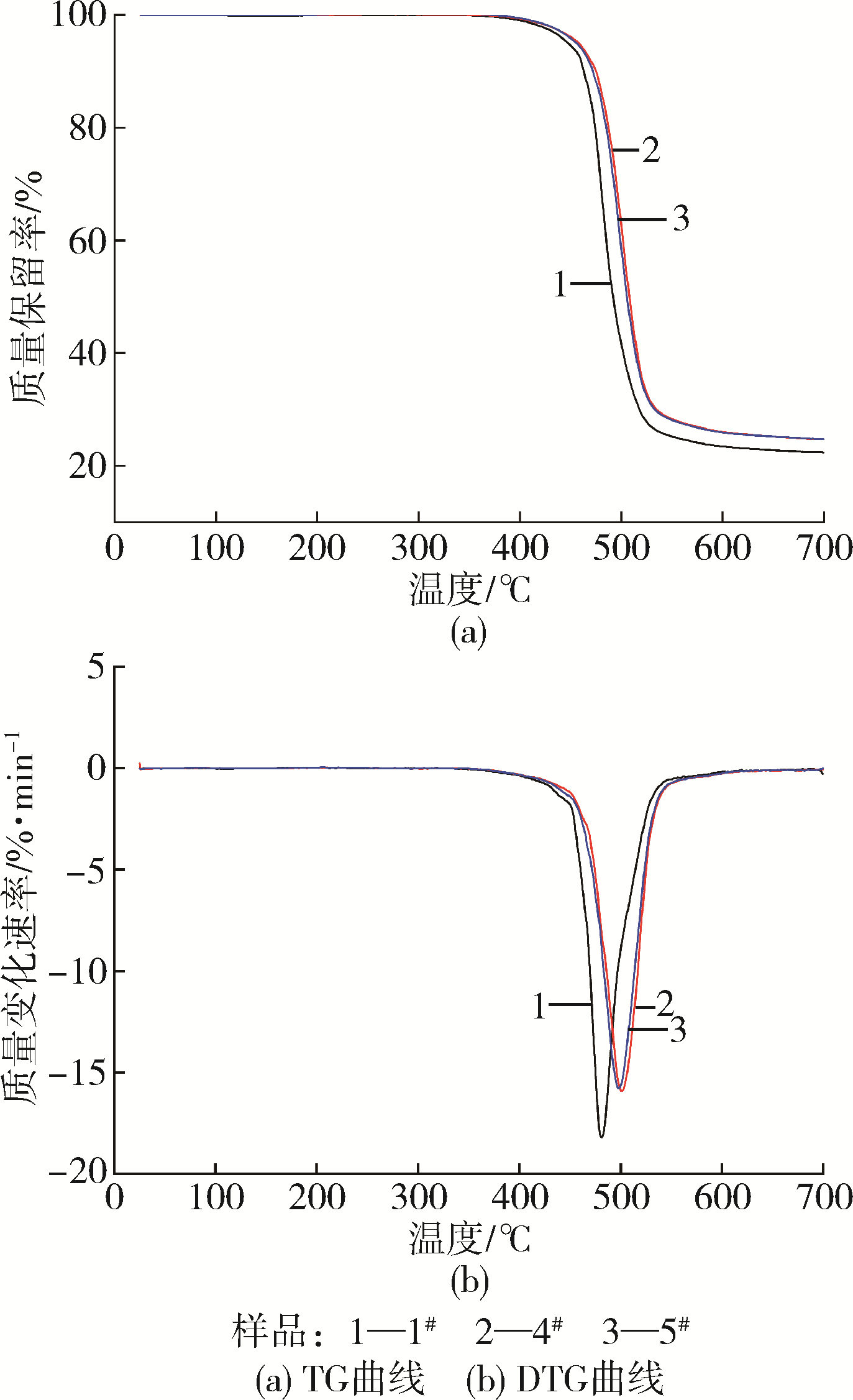

样品编号	120 ℃/0 d				120 ℃/6 d				120 ℃/12 d				120 ℃/18 d
样品编号	L	a	b	Y_I	L	a	b	Y_I	L	a	b	Y_I	L	a	b	Y_I
1^#	98.28	-0.68	1.51	11.19	97.68	-0.74	3.7	14.16	95.36	?0.05	8.97	21.27	92.22	1.03	11.54	24.95
2^#	98.38	-0.65	1.51	11.18	97.59	-0.77	3.73	14.2	96.32	?0.34	7.7	19.53	93.27	0.76	10.92	24.02
3^#	98.39	-0.69	1.51	11.18	97.58	-0.76	3.96	14.51	95.19	?0.07	8.18	20.26	93.7	0.74	10.01	22.8
4^#	98.42	-0.7	1.53	11.21	97.84	-0.8	3.54	13.95	96.0	?0.16	7.74	19.61	92.53	1.0	11.04	24.27

滑石粉对阻燃聚碳酸酯性能的影响

Effect of Talc on Properties of Flame⁃retardant Polycarbonate

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 8

参考文献 16

相关文章 15

编辑推荐

Metrics

本文评价

[1]	何和智, 徐力, 杨以科. 预应力对PC/CF层合板力学性能的影响[J]. 中国塑料, 2022, 36(4): 1-5.
[2]	于志省, 李应成, 王洪学, 庞馨蕾, 王宇遥. PA6/PC基激光直接成型材料研究及其立体结构制件制备[J]. 中国塑料, 2022, 36(2): 8-12.
[3]	雷振凯, 张熙, 龚洁, 卡米尔·帕拉提null. 单翼迷宫式滴灌带抗热氧老化性能的影响研究[J]. 中国塑料, 2021, 35(9): 40-45.
[4]	罗飞, 李翠娟, 刘卓佳, 刘雨欣, 石素宇, 党旭丹, 刘春太, 赵永涛. 聚碳酸酯动态黏弹性能与分子取向态的关系[J]. 中国塑料, 2021, 35(9): 81-86.
[5]	刘耀, 丁剑峰, 夏浙安, 李欣欣. 聚酰胺6/短切碳纤维/铜盐复合材料抗热氧老化机理的研究[J]. 中国塑料, 2021, 35(7): 12-17.
[6]	蔡小芳, 袁航, 刁晓倩, 李字义, 封棣. 食品接触聚乳酸杯盖中的滑石粉迁移分析[J]. 中国塑料, 2021, 35(7): 91-96.
[7]	王从龙, 韩硕, 张一辉, 陈士宏, 王向东. 聚醚砜超临界CO₂发泡行为研究[J]. 中国塑料, 2021, 35(6): 13-19.
[8]	孙琦伟, 陈宇宏, 董书源, 郎建林, 周晓伟, 张云. PMMA/PC复合平板叠层注射压缩成型翘曲变形计算模拟[J]. 中国塑料, 2021, 35(4): 53-59.
[9]	王成, 翁楠昌, 聂岩, 秦红亮. PBT/PC材料在证件制作中的应用研究[J]. 中国塑料, 2021, 35(2): 71-76.
[10]	郑鹏程, 李瑞龙, 陈凑喜, 张守玉, 姜如愿, 陈同海, 宋程鹏, 焦旗. 新型三元复配抗氧体系的设计及其在煤基均聚PP中的应用[J]. 中国塑料, 2021, 35(12): 1-8.
[11]	陈宇宏, 詹茂盛. 压缩工艺参数对注射压缩成型聚碳酸酯透明件残余应力的影响[J]. 中国塑料, 2021, 35(12): 9-15.
[12]	毕伟枫, 刘教实, 陈少军, 袁好, 张艳霞. 成分因素对PC/ABS合金暴露在烷基苯中力学性能的影响研究[J]. 中国塑料, 2021, 35(11): 44-48.
[13]	殷红梅, 刘永利, 王嘉南, 梅烨. 基于ISIGHT的安全气囊盖板结构优化设计方法研究[J]. 中国塑料, 2020, 34(9): 61-65.
[14]	应杰, 邱琪浩, 张豪杰, 顾亥楠, 周浩. 不同类型增韧剂对聚碳酸酯性能的影响[J]. 中国塑料, 2020, 34(7): 30-35.
[15]	丁剑峰, 王伟, 刘耀, 夏浙安, 李欣欣. 无机成核剂改性聚酰胺6/碳纤维复合材料的结构与性能[J]. 中国塑料, 2020, 34(12): 8-16.
