无机成核剂改性聚酰胺6/碳纤维复合材料的结构与性能

doi:10.19491/j.issn.1001-9278.2020.12.002

中国塑料 ›› 2020, Vol. 34 ›› Issue (12): 8-16.DOI: 10.19491/j.issn.1001-9278.2020.12.002

无机成核剂改性聚酰胺6/碳纤维复合材料的结构与性能

丁剑峰, 王伟, 刘耀, 夏浙安, 李欣欣()

华东理工大学材料科学与工程学院，特种功能高分子材料及相关技术教育部重点实验室，上海 200237

收稿日期:2020-05-25 出版日期:2020-12-26 发布日期:2020-12-26
基金资助:
中央高校基本科研业务费专项资金资助项目(50321042017001)

Structure and Properties of Polyamide 6/Carbon Fiber Composites Modified with Inorganic Nucleating Agents

DING Jianfeng，WANG Wei，LIU Yao，XIA Zhean，LI Xinxin(

)

The Key Laboratory of Specially Functional Polymeric Materials and Related Technology，Ministry of Education，School of Materials Science and Engineering，East China University of Science and Technology，Shanghai 200237，China

Received:2020-05-25 Online:2020-12-26 Published:2020-12-26
Contact: LI Xinxin E-mail:xinxinli@ecust.edu.cn

摘要/Abstract

摘要：

以钛酸钾晶须（PTW）、高岭土（Kaolin）和滑石粉（Talc）为成核剂，制备了无机成核剂改性聚酰胺6/碳纤维（PA6/CF/NA）三元复合材料。通过分析复合材料的力学性能、动态热力学性能、微观形貌、结晶行为、晶体结构、热性能等对其结构和性能进行了系统的研究。结果表明，加入Talc可以大幅提高PA6/CF复合材料的冲击性能，添加2%（质量分数，下同）的Talc时，复合材料的冲击强度提高了44.5%；Talc在挤出过程中能够充分解离成片层并均匀地分散在PA6基体中，PA6/CF/Talc复合材料中存在大量纤维拔出后形成的孔洞，片层与基体黏结较好；与PTW和Kaolin相比，Talc突出的异相成核作用可以显著提高PA6/CF复合材料的结晶温度，并促进PA6形成更为完善的晶体结构。

关键词: 聚酰胺6, 碳纤维, 滑石粉, 复合材料, 成核剂

Abstract:

Three types of inorganic nucleating agents， potassium titanate whisker （PTW）， Kaolin and talc， were used to prepare the PA6/carbon fiber （CF）/NA ternary composites， and their mechanical properties， dynamic mechanical properties， morphology， crystalline structure， thermal stability， non-isothermal crystallization and melting behaviors were investigated. The results indicated that the inorganic nucleating agents had little influence on the mechanical properties of the PA6/CF composites. Nevertheless， the addition of talc could greatly improve the impact properties of the composites， and their impact strength increases by 44.5 % with the addition of 2 wt% talc. Scanning electron microscopic observation showed that there were lots of fibers pulled out of the composites， and the exfoliated talc platelets were homogeneously dispersed in the PA6 matrix. Non-isothermal crystallization analysis indicated that there was a nucleating effect from these three nucleating agents， in which talc exhibited the best nucleating performance. The heterogeneous nucleation of talc could significantly improve the crystallization temperature of the composites and promoted the PA6 matrix to form a more perfect crystalline structure.

Key words: polyamide 6, carbon fiber, talc, composite, nucleating agent

中图分类号:

TQ327.3

丁剑峰, 王伟, 刘耀, 夏浙安, 李欣欣. 无机成核剂改性聚酰胺6/碳纤维复合材料的结构与性能[J]. 中国塑料, 2020, 34(12): 8-16.

DING Jianfeng, WANG Wei, LIU Yao, XIA Zhean, LI Xinxin∗. Structure and Properties of Polyamide 6/Carbon Fiber Composites Modified with Inorganic Nucleating Agents[J]. China Plastics, 2020, 34(12): 8-16.

图/表 11

参考文献 25

1	张婷婷，赵献峰. 尼龙6改性研究［J］. 山西化工， 2018， 38（4）：132⁃134.
	ZHANG T T， ZHAO X F. Study on Modification of Nylon 6［J］. Shanxi Chemical Industry， 2018， 38（4）：132⁃134.
2	李宏福，王淑范，孙海霞，等. 连续碳纤维/尼龙6热塑性复合材料的吸湿及力学性能［J］. 复合材料学报， 2019， 36（1）：114⁃121.
	LI H F， WANG S F， SUN H X， et al. Water Absorption and Mechanical Property of Continuous Carbon Fiber/Polyamide 6 Composites［J］. Acta Materiae Compositae Sinica， 2019， 36（1）：114⁃121.
3	BOTELHO E C， ŁFIGIEL， REZENDE M C， et al. Mechanical Behavior of Carbon Fiber Reinforced Polyamide Composites［J］. Composites Science and Technology， 2003， 63（13）：1 843⁃1 855.
4	WU S H， WANG F Y， MA C C M， et al. Mechanical， Thermal and Morphological Properties of Glass Fiber and Carbon Fiber Reinforced Polyamide⁃6 and Polyamide⁃6/Clay Nanocomposites［J］. Materials Letters， 2001， 49（6）：327⁃333.
5	LI J. Interfacial Studies on the O₃ Modified Carbon Fiber⁃Reinforced Polyamide 6 Composites［J］. Applied Surface Science， 2008， 255（5）：2 822⁃2 824.
6	邱春亮，沈春银，张杨，等. 碳纤维毡增强聚丙烯复合材料的力学性能［J］. 华东理工大学学报（自然科学版）， 2015， 41（6）：729⁃735.
	QIU C L， SHEN C Y， ZHANG Y， et al. Mechanical Properties of Carbon Fiber⁃Mat Reinforced Polypropylene Composites［J］. Journal of East China University of Science and Technology （Natural Science Edition）， 2015， 41（6）：729⁃735.
7	KARSLI N G， AYTAC A. Tensile and Thermomechanical Properties of Short Carbon Fiber Reinforced Polyamide 6 Composites［J］. Composites Part B： Engineering， 2013， 51：270⁃275.
8	LIANG J C， XU Y Q， WEI Z Y， et al. Mechanical Properties， Crystallization and Melting Behaviors of Carbon Fiber⁃Reinforced PA6 Composites［J］. Journal of Thermal Analysis and Calorimetry， 2014， 115（1）： 209⁃218.
9	李姝喆，王伟，夏浙安，等. 增韧剂对聚酰胺6/碳纤维复合材料性能的影响［J］. 功能高分子学报， 2018， 31（6）： 595⁃601.
	LI S Z， WANG W， XIA Z A， et al. Influence of Flexibilizers on the Properties of Polyamide 6/Carbon Fiber Composites［J］. Journal of Functional Polymers， 2018， 31（6）： 595⁃601.
10	LI Y， XU J T， WEI Z Y， et al. Mechanical Properties and Nonisothermal Crystallization of Polyamide 6/Carbon Fiber Composites Toughened by Maleated Elastomers［J］. Polymer Composites， 2014， 35（11）：2 170⁃2 179.
12	LEONG Y W， BABU BAKAR M， ISHAK Z A M， et al. Comparison of the Mechanical Properties and Interfacial Interactions between Talc， Kaolin， and Calcium Carbonate Filled Polypropylene Composites［J］. Journal of Applied Polymer Science， 2004， 91（5）： 3 315⁃3 326.
13	KIM K J， WHITE J L. Particle Orientation in Talc⁃Filled Thermoplastics Extruded through Cylindrical， Rectangular and Annular Dies［J］. Journal of Non⁃Newtonian Fluid Mechanics， 1996， 66（2/3）：257⁃270.
14	CASTILLO L A， BARBOSA S E， CAPIATI N J. Influence of Talc Genesis and Particle Surface on the Crystallization Kinetics of Polypropylene/Talc Composites［J］. Journal of Applied Polymer Science， 2012， 126（5）： 1 763⁃1 772.
15	LEONG Y W， ISHAK Z A M， ARIFFIN A. Mechanical and Thermal Properties of Talc and Calcium Carbonate Filled Polypropylene Hybrid Composites［J］. Journal of Applied Polymer Science， 2004， 91（5）： 3 327⁃3 336.
16	VISHKAEI M S， SALLEH M A M， YUNUS R， et al. Effect of Short Carbon Fiber Surface Treatment on Composite Properties［J］. Journal of Composite Materials， 2011， 45（18）： 1 885⁃1 891.
17	PHANG I Y， MA J H， SHEN L， et al. Crystallization and Melting Behavior of Multi⁃Walled Carbon Nanotube⁃Reinforced Nylon⁃6 Composites［J］. Polymer International， 2006， 55（1）： 71⁃79.
18	于中振，欧玉春，陈金凤，等. 高岭土填充聚酰胺6的结晶行为［J］. 高分子学报， 1994（3）： 295⁃300.
	YU Z Z， OU Y C， CHEN J F， et al. Crystallization of Kaolin Filled Nylon 6［J］. Acta Polymerica Sinica， 1994 （3）： 295⁃300.
19	WU B， GONG Y， YANG G. Non⁃Isothermal Crystallization of Polyamide 6 Matrix in All⁃Polyamide Composites： Crystallization Kinetic， Melting Behavior， and Crystal Morphology［J］. Journal of Materials Science， 2011， 46（15）： 5 184⁃5 191.
20	ZHAO X Y， ZHANG B Z. The Effects of Annealing （Solid and Melt） on the Time Evolution of the Polymorphic Structure of Polyamide 6［J］. Journal of Applied Polymer Science， 2010， 115（3）： 1 688⁃1 694.
21	李宏林，杨桂生，吴玉程. 反应挤出纳米类水滑石/尼龙6复合材料的结构与性能［J］. 复合材料学报， 2015， 32（2）：403⁃408.
	LI H L， YANG G S， WU Y C. Structure and Properties of Nano Hydrotalcite/Nylon 6 Composites Prepared by Reactive Extrusion［J］. Acta Materiae Compositae Sinica， 2015， 32（2）：403⁃408.
22	BERNASCONI A， DAVOLI P， BASILE A， et al. Effect of Fibre Orientation on the Fatigue Behaviour of a Short Glass Fibre Reinforced Polyamide⁃6［J］. International Journal of Fatigue， 2007， 29（2）：199⁃208.
23	LIU T X， PHANG I Y， SHEN L， et al. Morphology and Mechanical Properties of Multiwalled Carbon Nanotubes Reinforced Nylon⁃6 Composites［J］. Macromolecules， 2004， 37（19）： 7 214⁃7 222.
24	LI T C， MA J， WANG M， et al. Effect of Clay Addition on the Morphology and Thermal Behavior of Polyamide 6［J］. Journal of Applied Polymer Science， 2007， 103（2）： 1 191⁃1 199.
25	冯楠. 回收碳纤维增强尼龙6复合材料的制备及性能研究［D］. 北京：北京化工大学， 2013.

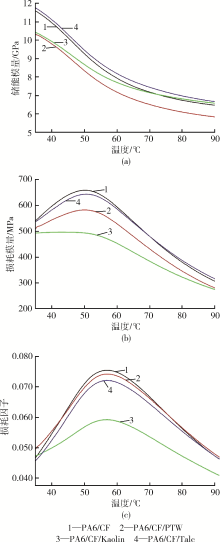

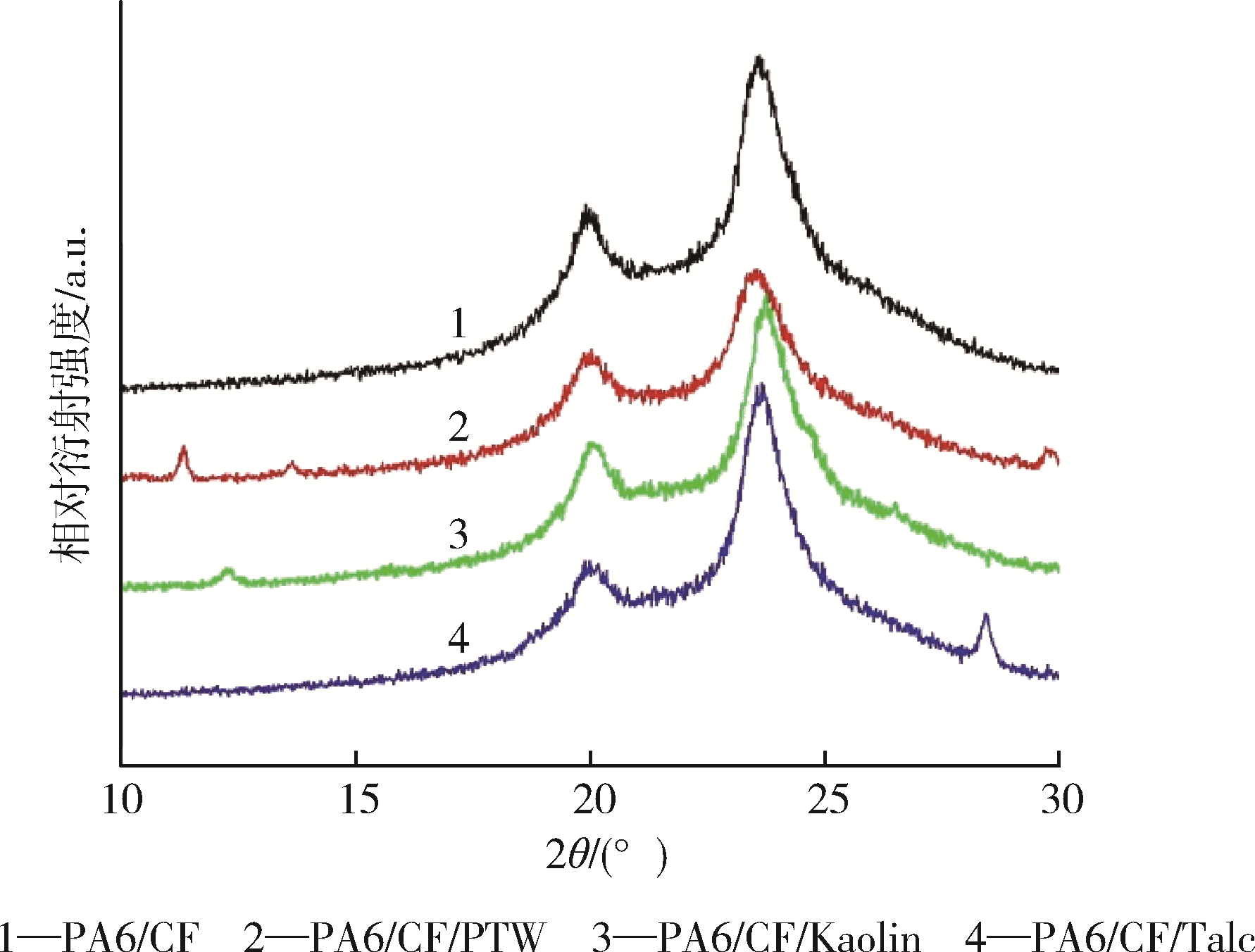

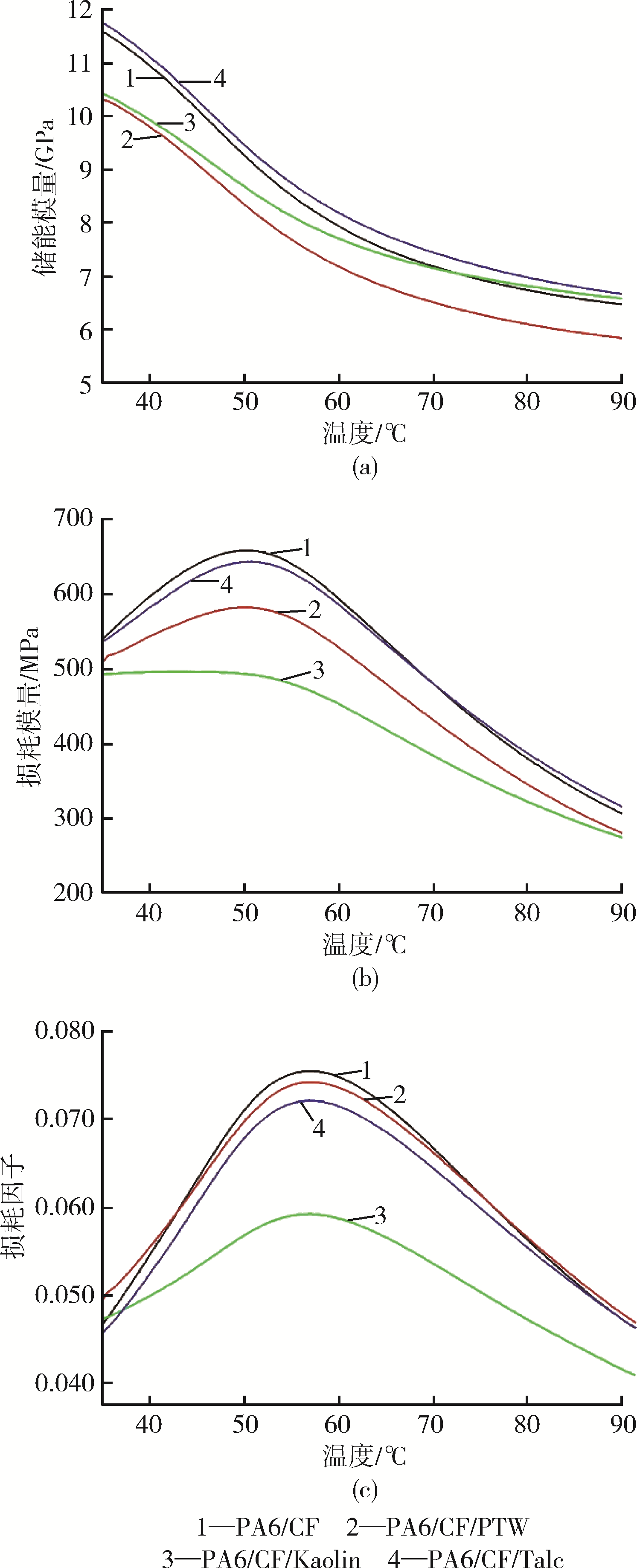

样品名称	拉伸强度/MPa	拉伸模量/MPa	冲击强度/ kJ·m^-2
PA6/CF	190.1±0.2	939.6±26.8	7.66±0.61
PA6/CF/PTW	175.9±1.0	904.2±31.1	7.10±0.28
PA6/CF/Kaolin	183.0±2.0	1 032.1±26.3	6.52±0.38
PA6/CF/Talc	187.0±2.3	989.6±21.0	11.07±1.44

样品名称	拉伸强度/MPa	拉伸模量/MPa	冲击强度/ kJ·m^-2
PA6/CF	190.1±0.2	939.6±26.8	7.66±0.61
PA6/CF/PTW	175.9±1.0	904.2±31.1	7.10±0.28
PA6/CF/Kaolin	183.0±2.0	1 032.1±26.3	6.52±0.38
PA6/CF/Talc	187.0±2.3	989.6±21.0	11.07±1.44

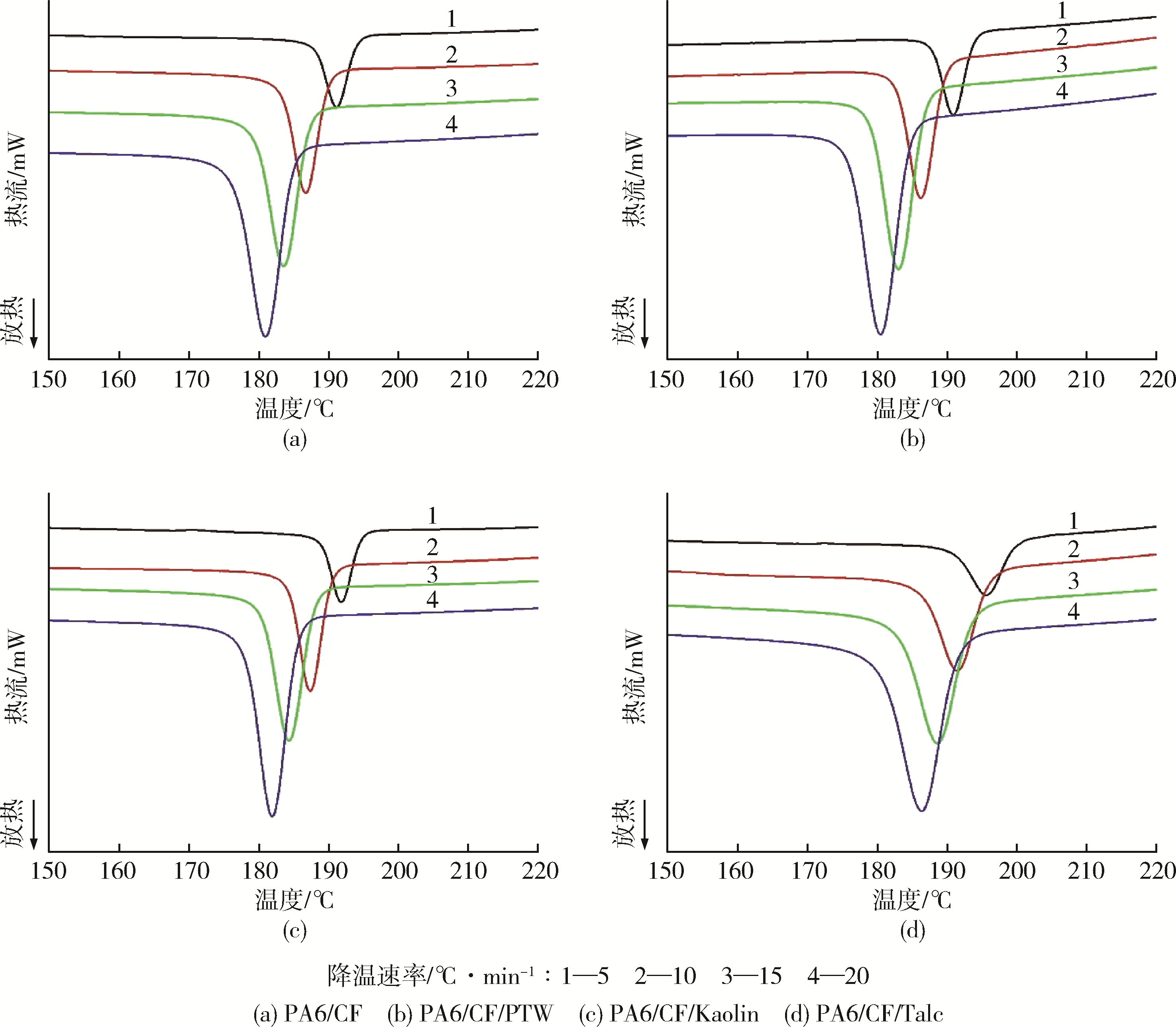

样品名称	Ф/ ℃·min^-1	T_on/℃	T_p/℃	(T_on-T_p)/ ℃
PA6/CF	5	194.1	191.2	2.9
	10	190.0	186.8	3.2
	15	187.2	183.6	3.7
	20	184.9	181.0	3.9
PA6/CF/PTW	5	193.9	191.0	2.9
	10	189.7	186.4	3.3
	15	186.8	183.1	3.7
	20	184.6	180.6	4.1
PA6/CF/Kaolin	5	194.6	191.8	2.8
	10	190.4	187.4	3.0
	15	188.0	184.4	3.7
	20	185.6	182.0	3.6
PA6/CF/Talc	5	199.8	195.7	4.1
	10	196.1	191.6	4.5
	15	193.6	188.7	4.9
	20	191.5	186.4	5.1

样品名称	Ф/ ℃·min^-1	T_on/℃	T_p/℃	(T_on-T_p)/ ℃
PA6/CF	5	194.1	191.2	2.9
	10	190.0	186.8	3.2
	15	187.2	183.6	3.7
	20	184.9	181.0	3.9
PA6/CF/PTW	5	193.9	191.0	2.9
	10	189.7	186.4	3.3
	15	186.8	183.1	3.7
	20	184.6	180.6	4.1
PA6/CF/Kaolin	5	194.6	191.8	2.8
	10	190.4	187.4	3.0
	15	188.0	184.4	3.7
	20	185.6	182.0	3.6
PA6/CF/Talc	5	199.8	195.7	4.1
	10	196.1	191.6	4.5
	15	193.6	188.7	4.9
	20	191.5	186.4	5.1

样品名称	Ф/ ℃·min^-1	T_m1/℃	T_m2/℃	ΔH_m/ J·g^-1	Χ_c/%
PA6/CF	5	215.4	218.0	42.1	21.9
	10	213.7	219.8	41.6	21.7
	15	212.8	219.9	41.2	21.4
	20	211.6	220.0	41.1	21.4
PA6/CF/PTW	5	214.8	218.5	36.4	19.4
	10	212.8	219.6	31.3	16.7
	15	211.4	220.4	29.3	15.7
	20	210.7	220.4	30.8	16.4
PA6/CF/Kaolin	5	215.1	218.5	41.3	22.1
	10	212.9	219.5	40.4	21.6
	15	211.6	219.6	40.3	21.5
	20	210.8	219.6	40.9	21.9
PA6/CF/Talc	5	-	217.8	42.9	22.9
	10	216.6	216.6	41.4	22.1
	15	215.7	219.5	40.6	21.7
	20	214.7	219.5	40.4	21.6

无机成核剂改性聚酰胺6/碳纤维复合材料的结构与性能

Structure and Properties of Polyamide 6/Carbon Fiber Composites Modified with Inorganic Nucleating Agents

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 11

参考文献 25

相关文章 15

编辑推荐

Metrics

本文评价

样品名称	质量分数/%
样品名称	PA6	SCF	PTW	Kaolin	Talc
PA6/CF	80	20	-	-	-
PA6/CF/PTW	78	20	2	-	-
PA6/CF/Kaolin	78	20	-	2	-
PA6/CF/Talc	78	20	-	-	2

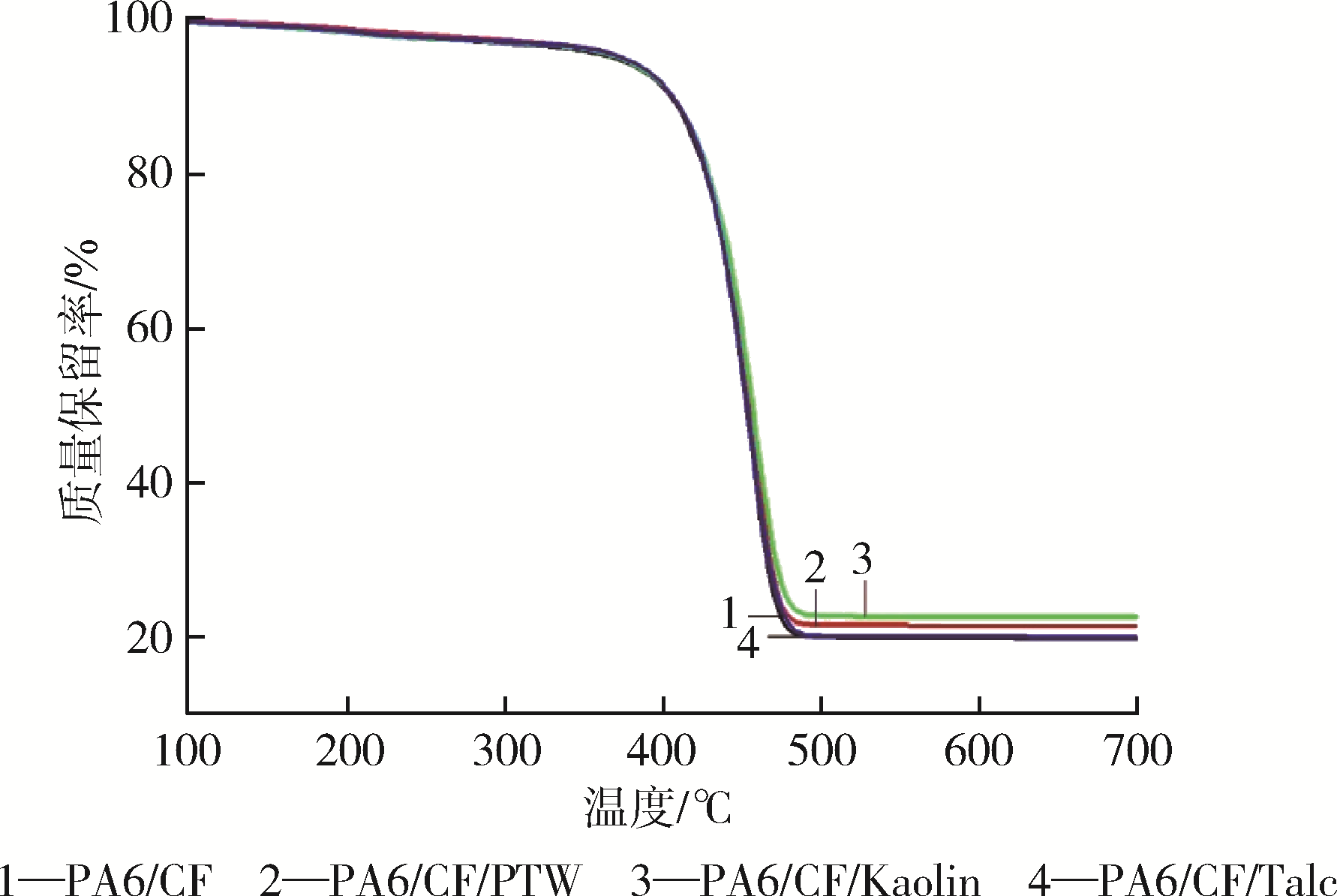

样品名称	T_{5 %}/℃	T_{25 %}/℃	T_{45 %}/℃	T_{75 %}/℃
PA6/CF	367.0	433.5	449.4	470.4
PA6/CF/PTW	373.4	434.4	451.5	473.5
PA6/CF/Kaolin	370.2	435.4	452.9	477.9
PA6/CF/Talc	373.1	433.4	449.5	472.1

[1]	于昌永, 辛忠. 基于六氢邻苯二甲酸盐的α/β复合成核剂对聚丙烯性能的影响[J]. 中国塑料, 2022, 36(7): 121-128.
[2]	魏思淼, 邵路山, 许准, 刘艳婷, 赵思衡, 许博. 次磷酸盐⁃环四硅氧烷双基化合物复配二乙基次磷酸铝对PA6的阻燃性能研究[J]. 中国塑料, 2022, 36(7): 129-135.
[3]	冯冰涛, 王晓珂, 张信, 孙国华, 汪殿龙, 侯连龙, 马劲松. 连续碳纤维增强热塑性复合材料制备与应用研究进展[J]. 中国塑料, 2022, 36(7): 165-173.
[4]	宋银宝, 杨建军, 李传敏. PDMS/SiC功能梯度复合材料性能与制造精度研究[J]. 中国塑料, 2022, 36(7): 30-36.
[5]	杨小龙, 陈文静, 李永青, 闫晓堃, 王修磊, 谢鹏程, 马秀清. 导电型聚合物/石墨烯复合材料的研究进展[J]. 中国塑料, 2022, 36(6): 165-173.
[6]	王轲, 龙春光. PE⁃UHMW/海泡石纤维复合材料的力学性能与摩擦学性能研究[J]. 中国塑料, 2022, 36(5): 19-23.
[7]	陈胜, 梁颖超, 吴方娟, 方辉, 范新凤, 陈晖, 王永刚. 聚酰胺6/双向经编玻璃纤维复合材料的制备及其界面改性研究[J]. 中国塑料, 2022, 36(5): 24-28.
[8]	何和智, 徐力, 杨以科. 预应力对PC/CF层合板力学性能的影响[J]. 中国塑料, 2022, 36(4): 1-5.
[9]	刘文, 师文钊, 刘瑾姝, 陆少锋, 周红娟. 电致形状记忆复合材料研究进展[J]. 中国塑料, 2022, 36(4): 175-189.
[10]	阮芳涛, 夏成龙, 张宝根, 曹叶, 刘志, 徐珍珍, 章劲草. 芳纶包覆碳纤维增强环氧树脂的轴向压缩性能研究[J]. 中国塑料, 2022, 36(4): 19-23.
[11]	彭博, 肖运彬, 顾家宝, 陈梓钧, 唐雁煌, 朱刚, 徐焕翔. 聚合物/石墨烯复合材料制备与性能研究进展[J]. 中国塑料, 2022, 36(4): 190-197.
[12]	许荣霞, 魏刚, 魏莉岚, 吴洁萃, 蒋雨江. Nano⁃SiO₂及PA6复合改性PE⁃UHMW的摩擦磨损性能研究[J]. 中国塑料, 2022, 36(4): 47-52.
[13]	宋立健, 张有忱, 左夏华, 张政和, 安瑛, 杨卫民, 谭晶, 程礼盛. 自组装单分子层调控界面热输运的研究进展[J]. 中国塑料, 2022, 36(4): 60-69.
[14]	何毅, 赵广慧. 复合材料增强修复油气管道的研究进展[J]. 中国塑料, 2022, 36(4): 70-82.
[15]	张九夫, 罗开强, 徐军, 郭宝华. 长玻璃纤维增强PA66复合材料的综合性能及其影响因素研究[J]. 中国塑料, 2022, 36(3): 1-8.
