长玻璃纤维增强PA66复合材料的综合性能及其影响因素研究

doi:10.19491/j.issn.1001-9278.2022.03.001

中国塑料 ›› 2022, Vol. 36 ›› Issue (3): 1-8.DOI: 10.19491/j.issn.1001-9278.2022.03.001

• 材料与性能 • 下一篇

长玻璃纤维增强PA66复合材料的综合性能及其影响因素研究

张九夫¹, 罗开强¹, 徐军¹, 郭宝华¹^,²()

^1.清华大学化工系，北京 100084
^2.清华东莞创新中心，广东东莞 523808

收稿日期:2021-11-01 出版日期:2022-03-26 发布日期:2022-03-25
通讯作者: 郭宝华（1963—），男，教授，主要从事环境友好高分子和高性能高分子研究，bhguo@mail.tsinghua.edu.cn
E-mail:bhguo@mail.tsinghua.edu.cn

Study on comprehensive properties and influencing factors of long glass fiber reinforced PA66 composites

ZHANG Jiufu¹, LUO Kaiqiang¹, XU Jun¹, GUO Baohua¹^,²()

^1.Department of Chemical Engineering，Tsinghua University，Beijing 100084，China
^2.Tsinghua Innovation Center in Dongguan，Dongguan 523808，China

Received:2021-11-01 Online:2022-03-26 Published:2022-03-25
Contact: GUO Baohua E-mail:bhguo@mail.tsinghua.edu.cn

摘要/Abstract

摘要：

利用定制的熔融浸渍装置制备了长玻璃纤维增强聚酰胺66（PA66/LGF）复合材料，并对其力学性能、界面黏结性等进行了表征，探讨了玻璃纤维含量、润滑剂含量、相容剂含量以及切粒长度等因素对复合材料性能的影响，得到了PA66/LGF复合材料优化的配方设计与切粒长度。结果表明，当玻璃纤维含量为43 %（质量分数，下同）、切粒长度为12 mm的PA66/LGF复合材料拉伸强度为230 MPa，断裂伸长率为7.1 %，弯曲强度为369 MPa，缺口冲击强度为62 kJ/m²，无缺口冲击强度为90 kJ/m²。

关键词: 聚酰胺66, 长玻璃纤维, 力学性能, 配方设计, 切粒长度

Abstract:

Long glass fiber reinforced polyamide 66 （PA66/LGF） composites are widely used in automobile and other industries due to their excellent comprehensive performance. In this paper， the PA66/LGF composites were prepared by a custom?made melt impregnation equipment， and the mechanical properties， interfacial adhesion and other properties of PA66/LGF composites were characterized. The effects of a series of influence， such as the glass fiber content， lubricant content， compatibilizer content， and pellet length， on the comprehensive properties of composites were investigated. Finally， we summarized the optimal formula design and pellet length for the preparation of PA66/LGF composites. The tensile strength， the elongation at break， the flexural strength， the notched impact strength and the non?notched impact strength of the PA66/LGF composites with a glass fiber content of 43 % and a pellet length of 12 mm prepared in this study were 230 MPa， 7.1 %，369 MPa，62 kJ/m²，90 kJ/m²，respectively.

Key words: polyamide 66, long glass fiber, mechanical property, formula design, pellet length

中图分类号:

TQ327.1

张九夫, 罗开强, 徐军, 郭宝华. 长玻璃纤维增强PA66复合材料的综合性能及其影响因素研究[J]. 中国塑料, 2022, 36(3): 1-8.

ZHANG Jiufu, LUO Kaiqiang, XU Jun, GUO Baohua. Study on comprehensive properties and influencing factors of long glass fiber reinforced PA66 composites[J]. China Plastics, 2022, 36(3): 1-8.

图/表 9

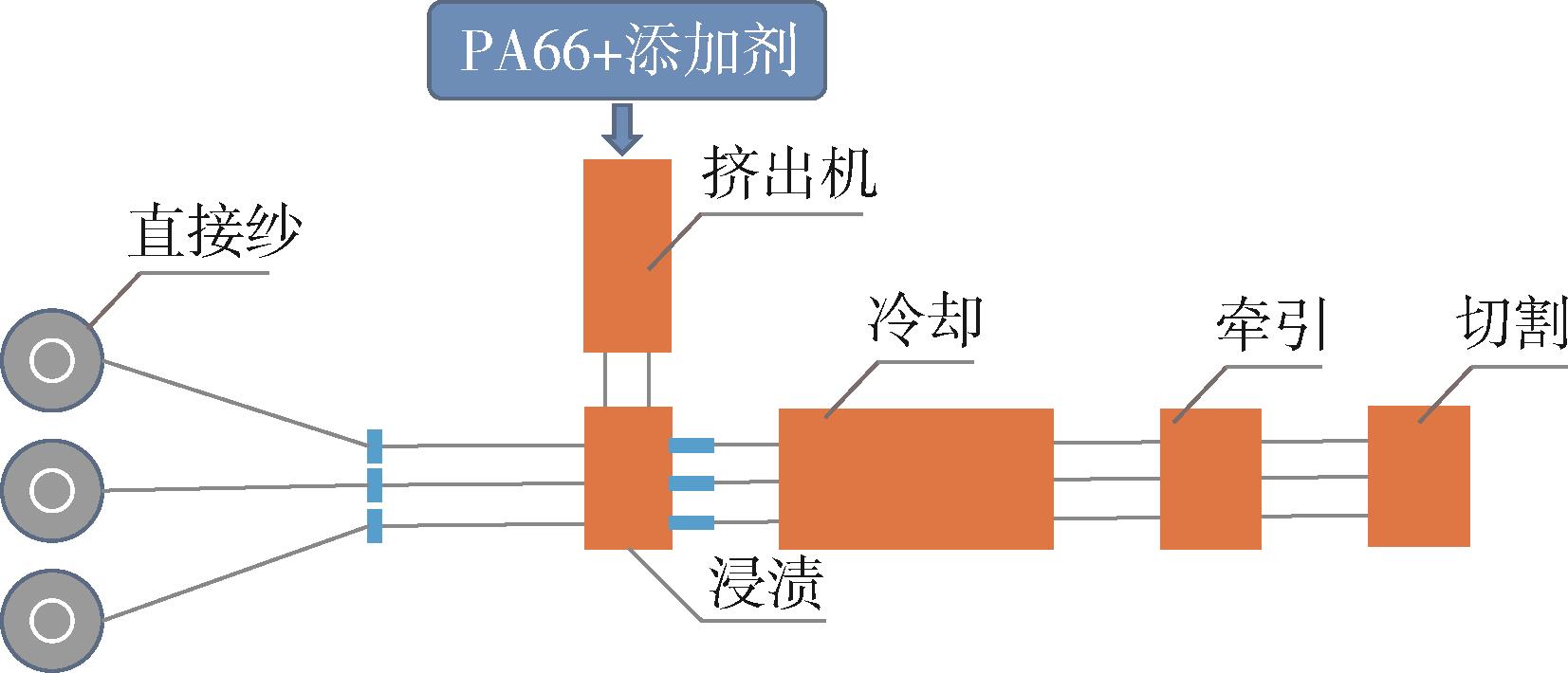

图1 PA66/LGF粒料的制备过程

Fig.1 Preparation process of PA66/LGF pellets

性能	样品1	样品2
玻璃纤维含量/%	39.5	43.0
拉伸强度/MPa	192	240
断裂伸长率/%	5.9	6.9
弯曲强度/MPa	309	376
缺口冲击强度/kJ∙m^-2	49	61
无缺口冲击强度/kJ∙m^-2	67	84
L_n/mm	2.7	2.6
L_w/mm	3.9	3.8

表1 不同玻璃纤维含量的PA66/LGF复合材料的综合性能

Tab.1 Comprehensive properties of PA66/LGF composites with different glass fiber contents

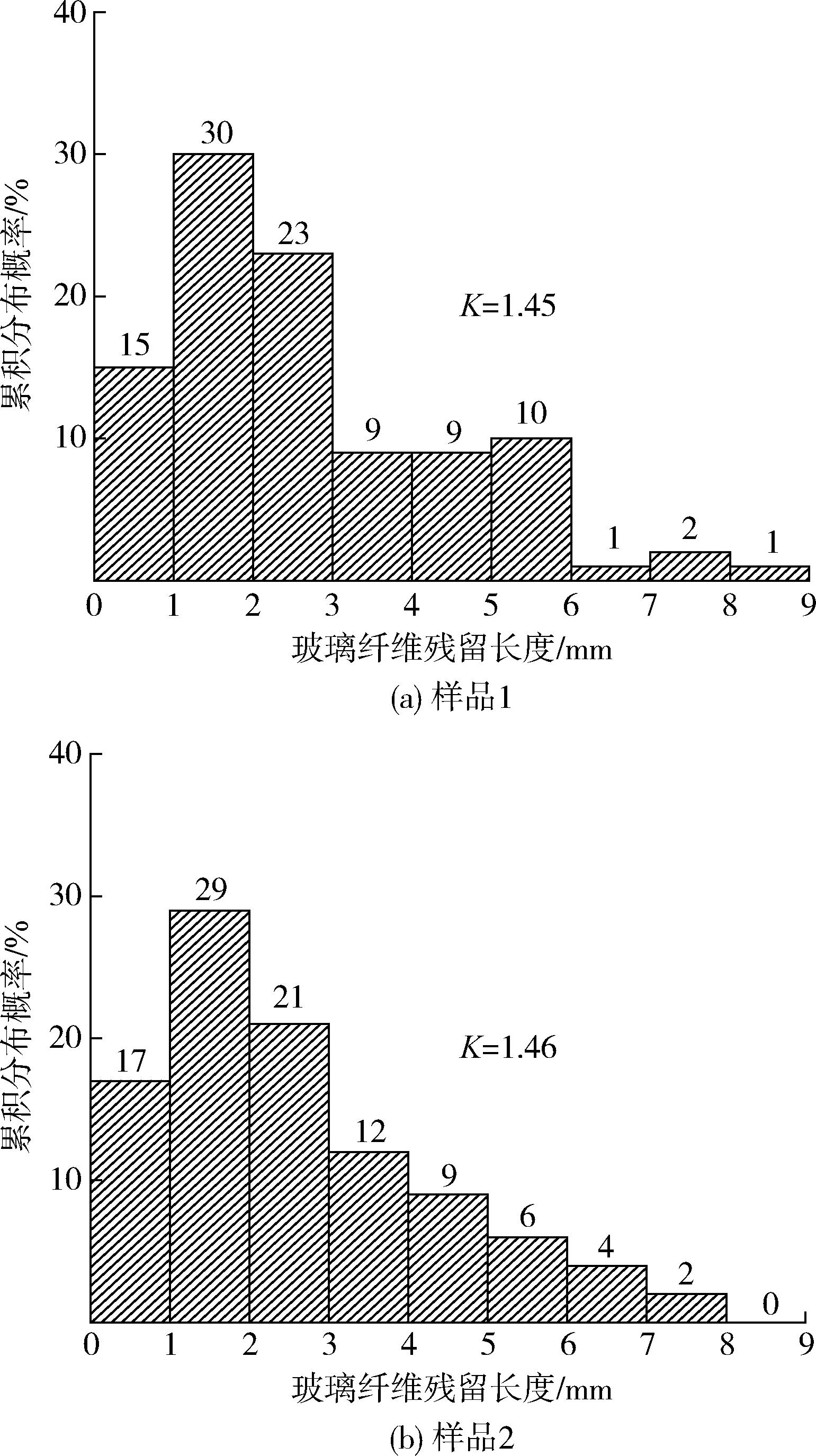

图2 样品1和样品2中玻璃纤维残留长度分布

Fig.2 Residual length distribution of glass fiber in samples 1 and sample 2

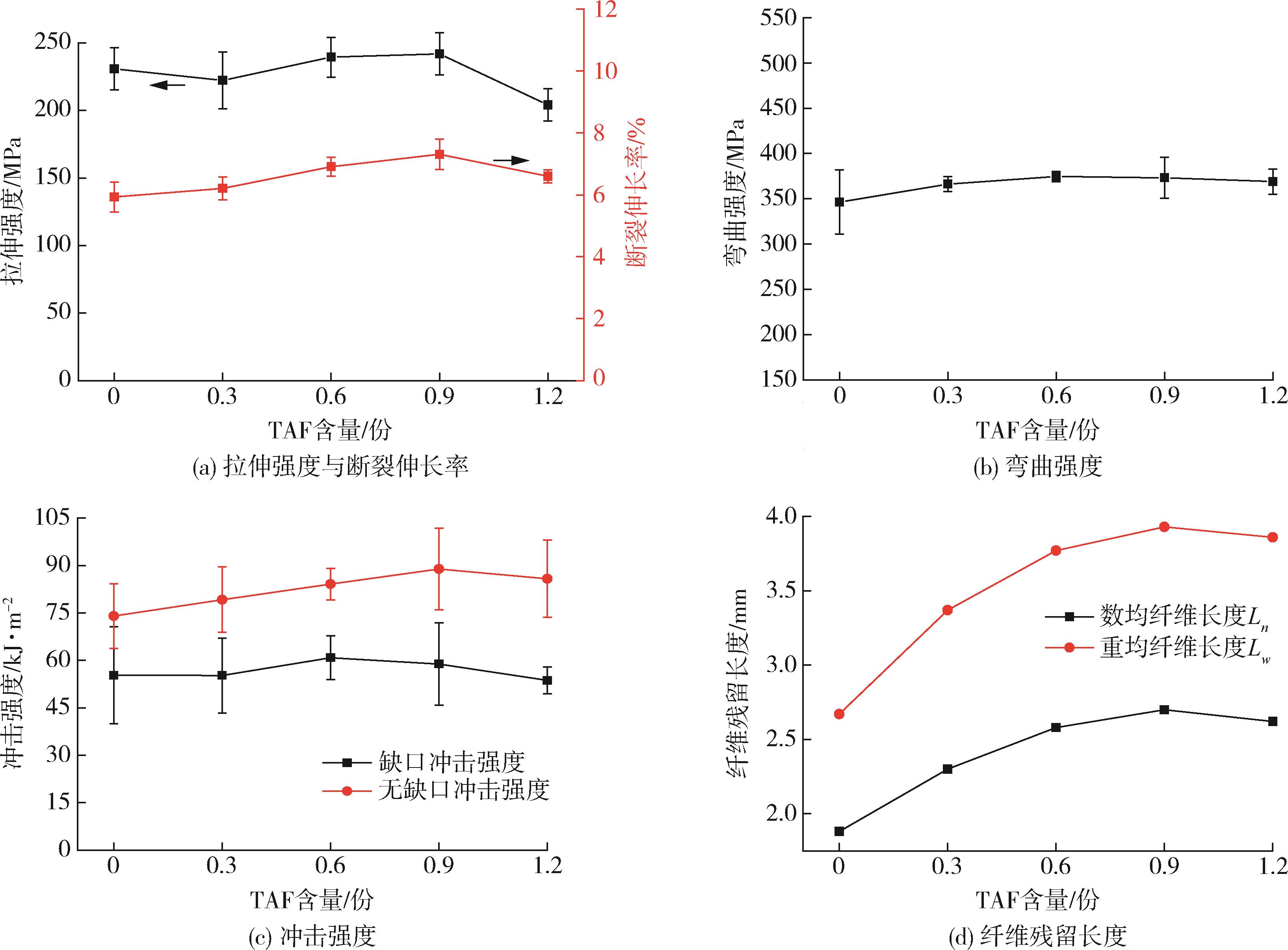

图3 TAF含量对PA66/LGF复合材料性能的影响

Fig.3 Effect of TAF content on mechanical properties of PA66/LGF composites

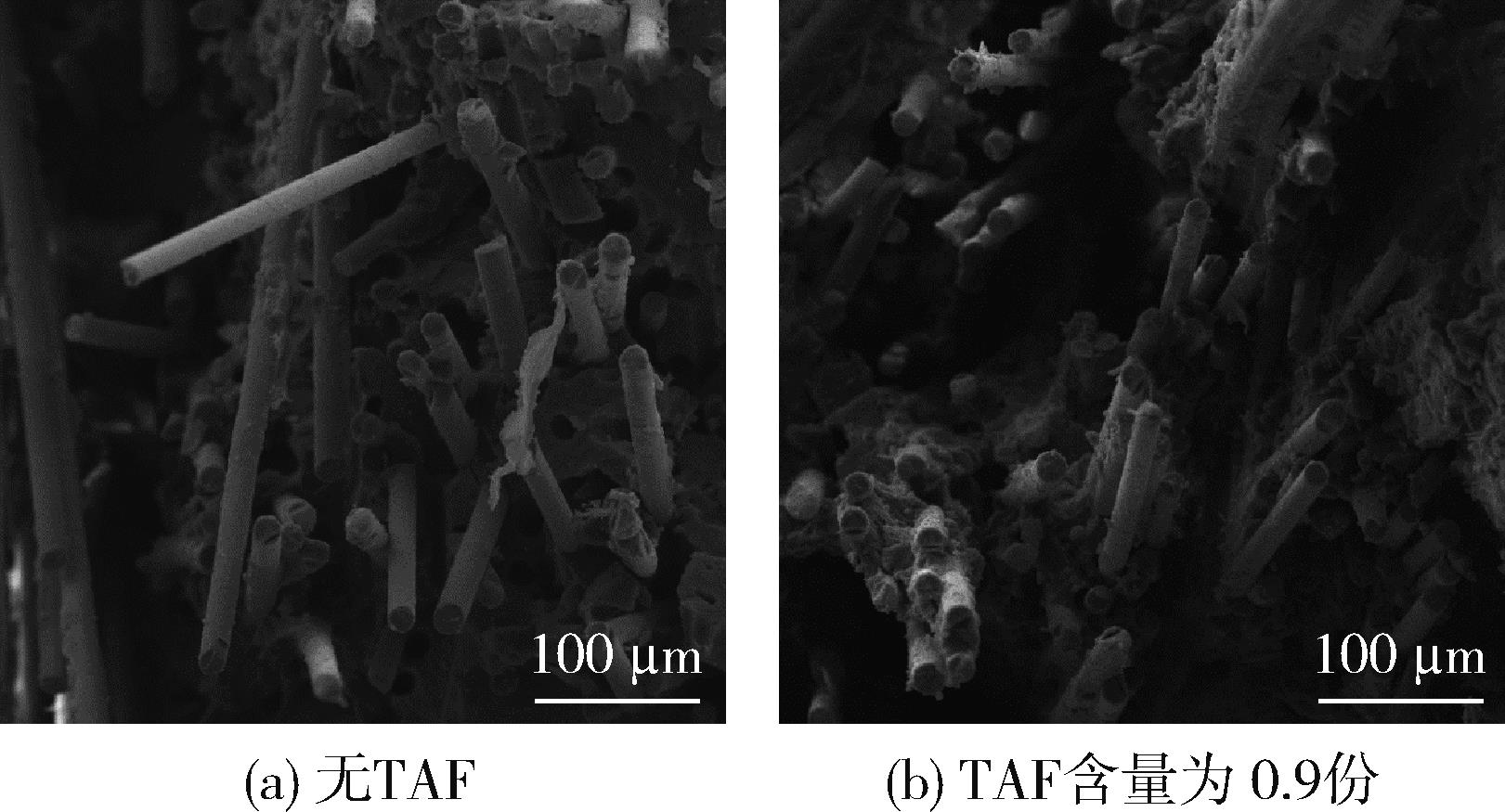

图4 不同TAF含量的PA66/LGF复合材料冲击断面图

Fig.4 Impact profile of PA66/LGF composites with different TAF contents

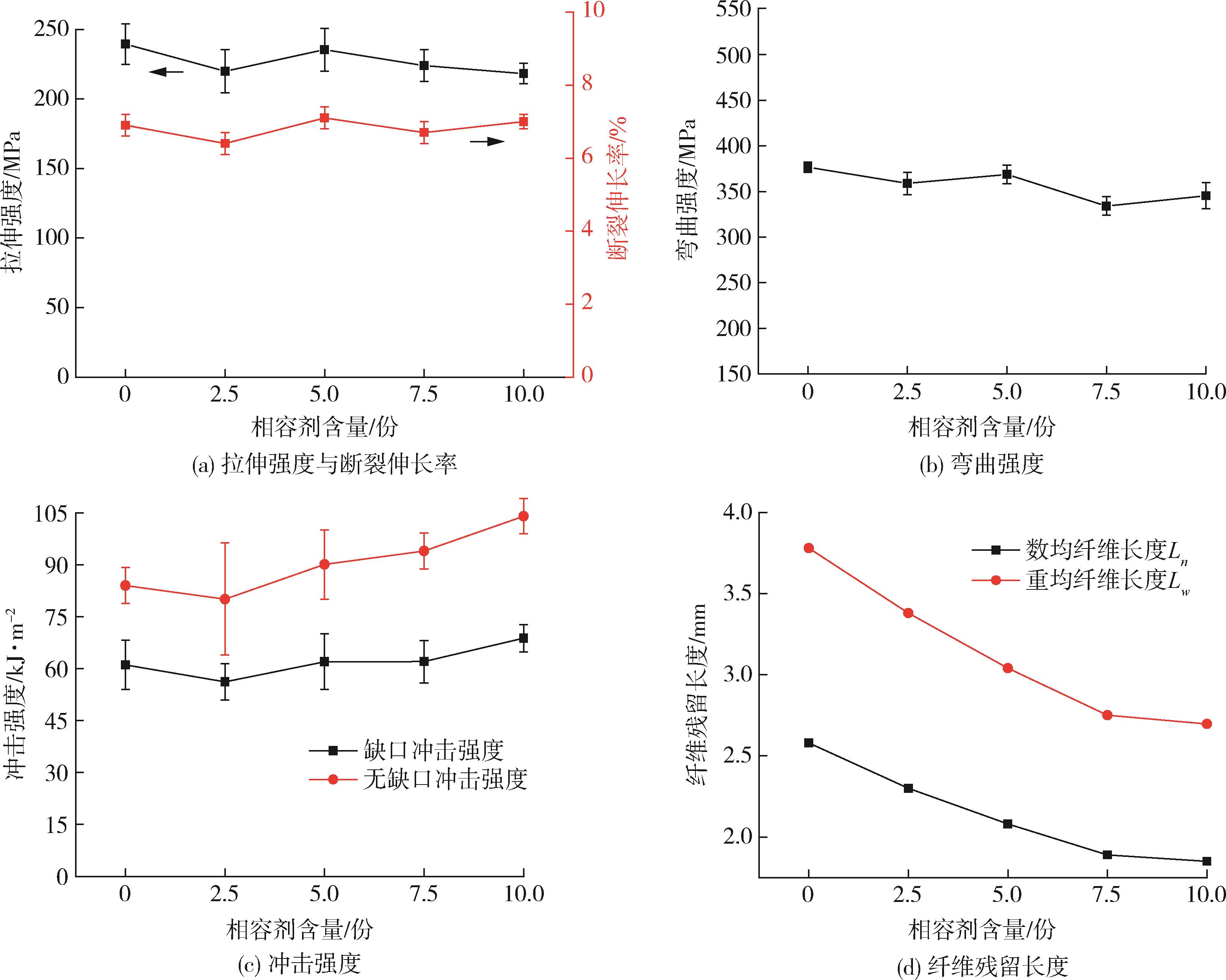

图5 相容剂含量对PA66/LGF复合材料性能的影响

Fig.5 Effect of compatilizer contents on properties of PA66/LGF composites

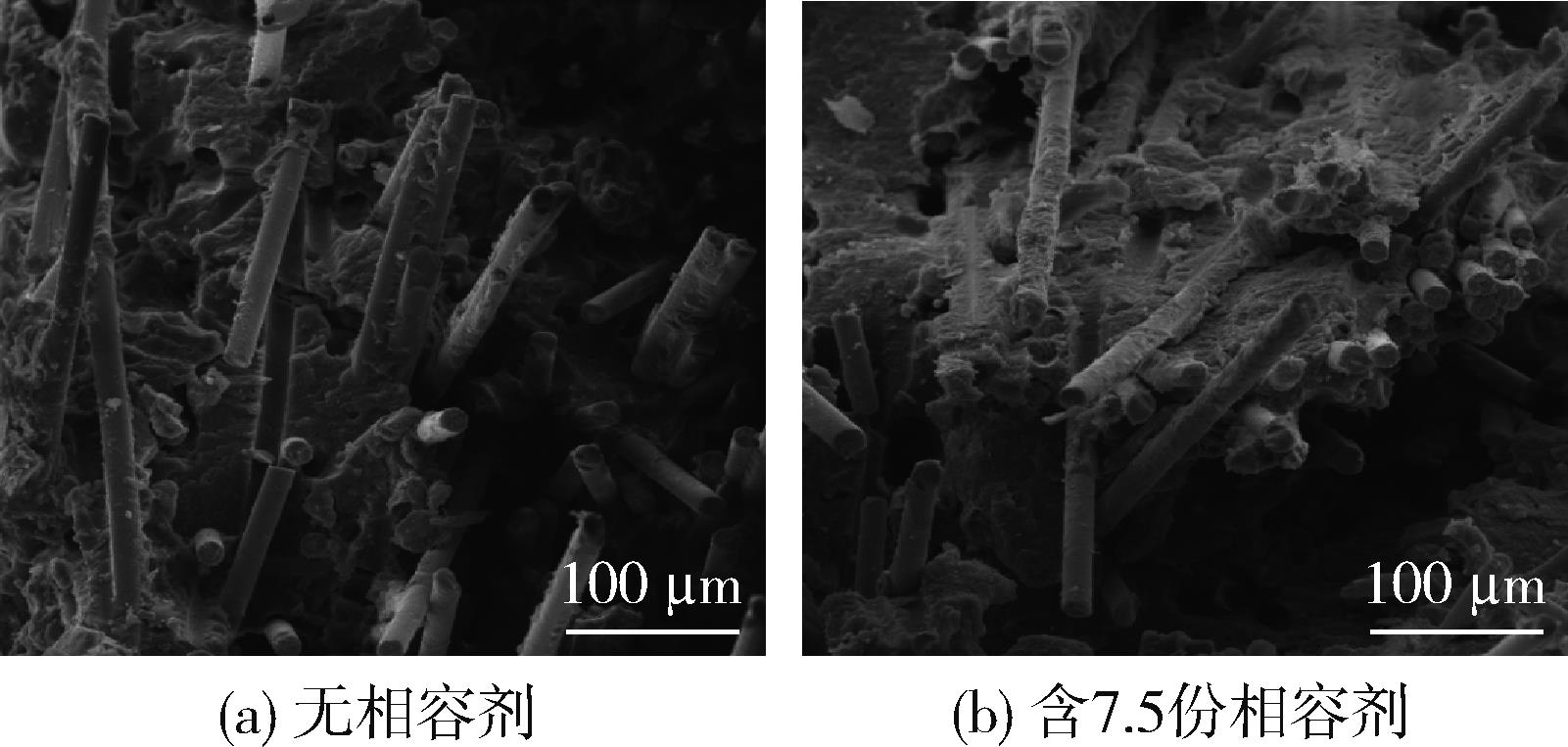

图6 不同相容剂含量的PA66/LGF复合材料的冲击断面图

Fig.6 Impact profile of PA66/LGF composites with different compatilizer contents

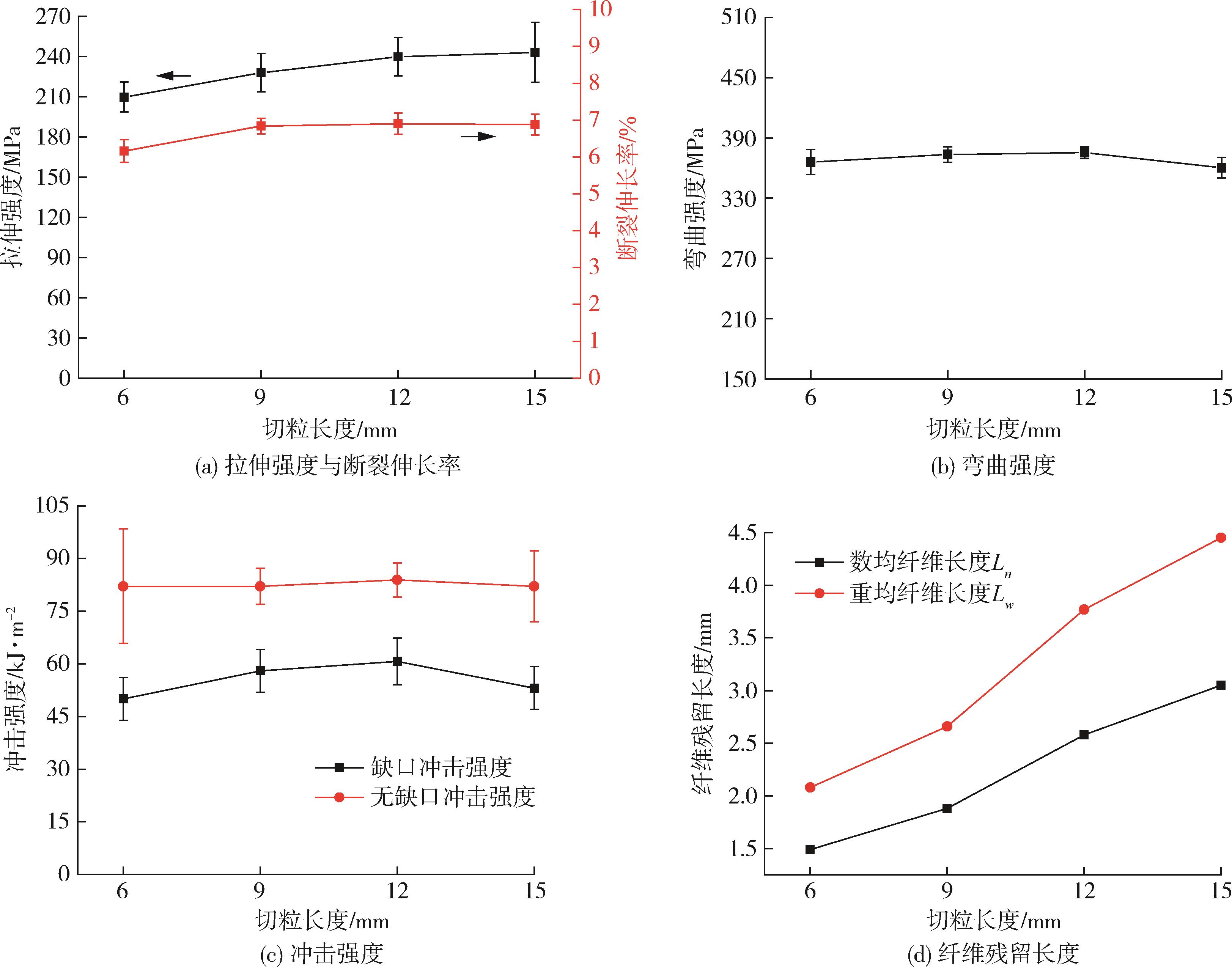

图7 切粒长度对PA66/LGF复合材料性能的影响

Fig.7 Effect of pellet length on properties of PA66/LGF composites

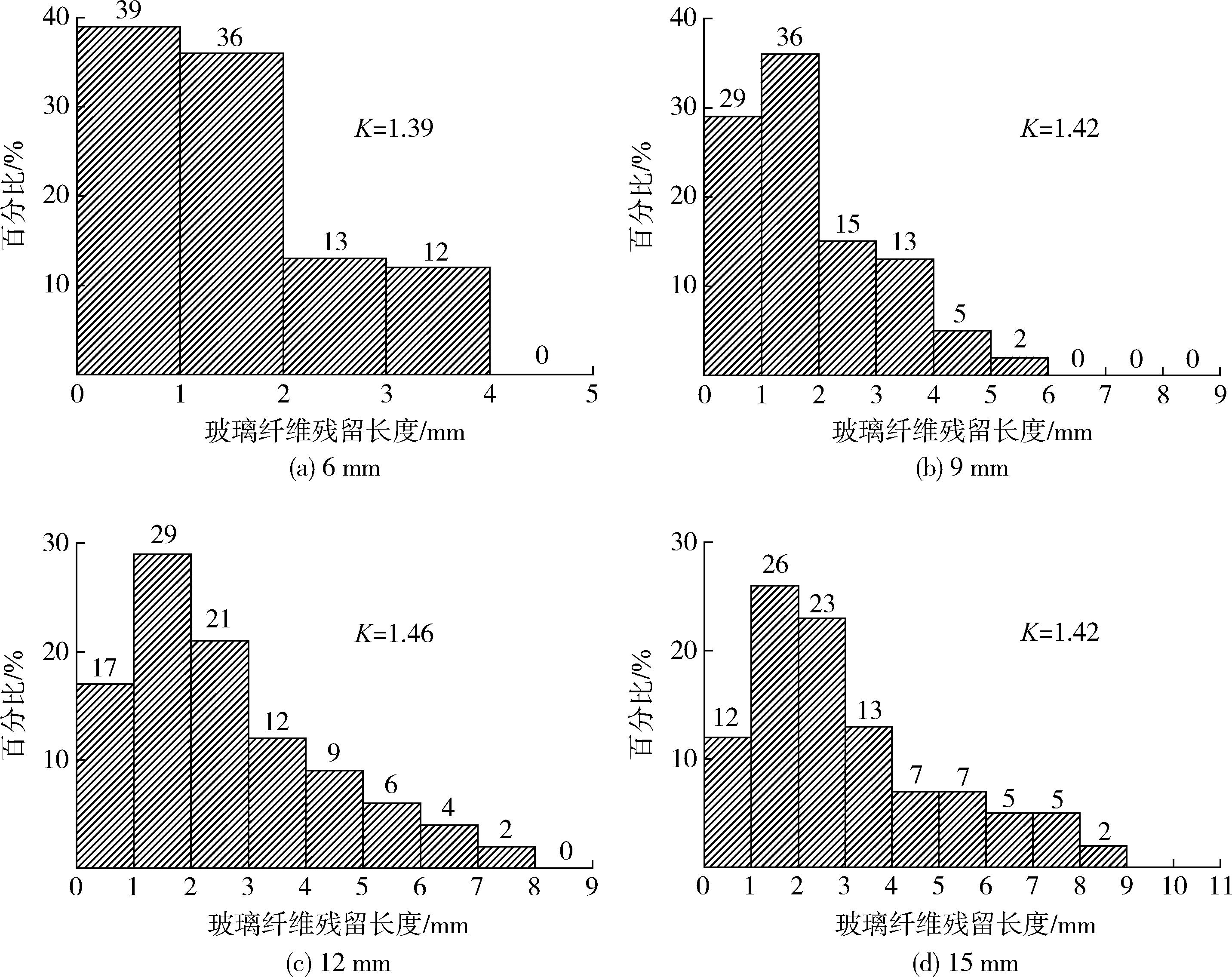

图8 不同切粒长度时玻璃纤维残留长度分布

Fig.8 Residual length distribution of glass fiber at different pellet lengths

参考文献 21

1	刘耀，丁剑峰，夏浙安，等. 聚酰胺6/短切碳纤维/铜盐复合材料抗热氧老化机理的研究［J］. 中国塑料， 2021， 35（7）：6⁃11.
	LIU Y， DING J F， XIA Z A， et al. Study on anti⁃thermal oxidative aging mechanism of polyamide 6/short⁃cut carbon fiber/copper salt composites ［J］. China Plastics，2021， 35（7）：6⁃11.
2	REN D， LI K， CHEN L， et al. Modification on glass fiber surface and their improved properties of fiber⁃reinforced composites via enhanced interfacial properties ［J］. Composi⁃tes Part B： Engineering， 2019， 177： 107419.
3	MA Y， YAN C， XU H， et al. Enhanced interfacial properties of carbon fiber reinforced polyamide 6 composites by grafting graphene oxide onto fiber surface ［J］. Applied Surface Science， 2018， 452：286⁃298.
4	CUONG M V， THAI V N， LIEM T N， et al. Fabrication of adduct filled glass fiber/epoxy resin laminate composites and their physical characteristics ［J］. Polymer Bu⁃lletin， 2016， 73（5）： 1 373⁃1 391.
5	FANG J， ZHANG L， LI C. Polyamide 6 composite with highly improved mechanical properties by PEI⁃CNT grafted glass fibers through interface wetting， infiltration and crystallization ［J］. Polymer， 2019， 172：253⁃264.
6	SRINIVASAN V， KARTHIKEYAN R， GANESAN G， et al. Comparative study on the wear behavior of long and short glass fiber reinforced plastics ［J］. Metals and Materials International， 2010， 16（2）：205⁃212.
7	韩俐伟.长玻璃纤维填充尼龙6复合材料研究［J］.化学工程师，2004， 8：5⁃7.
	HAN L W. Study on composite of PA6 by filled in the long glass fiber ［J］. Chemical Engineer， 2004， 8：5⁃7.
8	黄惠龙. 长玻璃纤维增强尼龙 66 复合材料的研究［D］. 广州：华南理工大学，2012.
9	刘曙阳，李兰军，杜宁宁. 长玻璃纤维增强尼龙复合材料的研究［J］. 江苏科技信息， 2017（30）：37⁃40.
10	段召华，周乐，陈弦，等. 长玻璃纤维增强尼龙66力学性能的研究［J］. 塑料工业， 2009，37（4）：32⁃34.
	DUAN Z H， ZHOU L， CHEN X， et al. Study on the Mechanical properties of the long glass fiber reinforced PA66 ［J］. China Plastics Industry， 2009，37（4）：32⁃34.
11	THOMASON J L. The influence of fibre length， diameter and concentration on the modulus of glass fibre reinforced polyamide 66 ［J］. Composites： Part A， 2008， 39： 1 732⁃1 738.
12	石璞，李福枝，刘跃军，等. 阻燃增强尼龙66表面质量改善的研究［J］. 塑料工业， 2011， 39（7）： 35⁃38.
	SHI P， LI F Z， LIU Y J， et al. Research on surface quality of reinforced and flame retardant nylon 66 ［J］. China Plastics Industry， 2011， 39（7）： 35⁃38.
13	XIAO Y， MU X， WANG B， et al. A novel phosphorous⁃containing polymeric compatibilizer： Effective reinforcement and flame retardancy in glass fiber reinforced poly⁃amide 6 composites ［J］. Composites Part B：Engineering， 2021， 205：108536.
14	刘正军，韩克清，周洪梅，等. 长玻璃纤维增强尼龙6的力学性能研究［J］. 工程塑料应用， 2005， 33（5）：4⁃8.
	LIU Z J， HAN K Q， ZHOU H M， et al. Studies on mechanical properties of long glass fiber reinforced PA6 ［J］. Engineering Plastics Application，2005， 33（5）：4⁃8.
15	张志坚，章建忠. PA66/GF复合材料研制及应用［J］. 工程塑料应用， 2010， 38（8）：42⁃44.
	ZHANG Z J， ZHANG J Z. Development and application of PA66/GF composites ［J］. Engineering Plastics Application， 2010， 38（8）：42⁃44.
16	高志秋，陶炜，金文兰，等. 长玻璃纤维增强尼龙6复合材料研究［J］. 工程塑料应用， 2001， 29（7）： 2⁃5.
	GAO Z Q， TAO W， JIN W L， et al. Study on the long glass fiber reinforced PA6 composite ［J］. Engineering Plastics Application， 2001， 29（7）： 2⁃5.
17	YANG B， LENG J， HE B， et al. Influence of fiber length and compatibilizer on mechanical properties of long glass fiber reinforced polyamide 6，6［J］. Journal of reinforced plastics and composites， 2012， 31（16）： 1 103⁃1 112.
18	张宇，刘恩，段召华，等. 相容剂对长玻璃纤维增强尼龙66树脂力学性能和流变行为的影响［J］. 塑料工业， 2011， 39（1）： 93⁃96.
	ZHANG Y， LIU E， DUAN Z H， et al. The influence of compatilizer on mechanical properties and rheological behavior of long glass fiber reinforced nylon 66 ［J］， China Plastics Industry， 2011， 39（1）： 93⁃96.
19	LAURA D M， KESKKULA H， BARLOW J W， et al. Effect of glass fiber and maleated ethylene–propylene rubber content on tensile and impact properties of Nylon 6［J］. Polymer， 2000， 41（19）：7 165⁃7 174.
20	郭恒杰，孙寅. 润滑剂TAF在尼龙增强改性加工中的应用［J］. 工程塑料应用， 2011， 39（2）： 28⁃30.
	GUO H J， SUN Y. Application of TAF in process of reinforced nylon ［J］. Engineering Plastics Application 2011， 39（2）： 28⁃30.
21	THOMASON J L. The influence of fibre length， diameter and concentration on the impact performance of long glass⁃fibre reinforced polyamide 66 ［J］. Composites： Part A， 2009， 40： 114⁃124.

[1]	于昌永, 辛忠. 基于六氢邻苯二甲酸盐的α/β复合成核剂对聚丙烯性能的影响[J]. 中国塑料, 2022, 36(7): 121-128.
[2]	谭立钦, 刘伟区, 梁利岩, 王硕, 冯志强, 林家明. 含巯基聚硅氧烷改性环氧树脂的制备及性能[J]. 中国塑料, 2022, 36(7): 21-29.
[3]	徐杰, 钟进福, 童晓茜, 李广富, 付栋梁, 李城城. 端羧基修饰单宁酸/没食子酸环氧树脂复合材料的制备与性能研究[J]. 中国塑料, 2022, 36(7): 44-50.
[4]	李凯泽, 辛勇. 改性碳纳米管增强热塑性聚氨酯复合材料的性能研究[J]. 中国塑料, 2022, 36(6): 1-5.
[5]	王帅, 张玉迪, 杨富凯, 徐新宇. 聚酰亚胺/多壁碳纳米管泡沫材料的制备及性能研究[J]. 中国塑料, 2022, 36(6): 39-45.
[6]	王金业, 唐博虎, 杨立宁, 谢猛, 郭泽朝, 杨光. PA12试件多射流熔融成型工艺研究[J]. 中国塑料, 2022, 36(6): 81-86.
[7]	孙文博, 信春玲, 何亚东, 翟玉娇, 闫宝瑞. 玻璃纤维增强PBT微发泡工艺对其制品泡孔结构的影响[J]. 中国塑料, 2022, 36(5): 1-7.
[8]	王轲, 龙春光. PE⁃UHMW/海泡石纤维复合材料的力学性能与摩擦学性能研究[J]. 中国塑料, 2022, 36(5): 19-23.
[9]	陈胜, 梁颖超, 吴方娟, 方辉, 范新凤, 陈晖, 王永刚. 聚酰胺6/双向经编玻璃纤维复合材料的制备及其界面改性研究[J]. 中国塑料, 2022, 36(5): 24-28.
[10]	何和智, 徐力, 杨以科. 预应力对PC/CF层合板力学性能的影响[J]. 中国塑料, 2022, 36(4): 1-5.
[11]	李素圆, 刘会鹏, 龚舜, 黄国桃, 李玉才, 吴鑫, 邓建平, 潘凯. 热塑性聚酰胺弹性体改性EVA复合发泡材料的制备及性能表征[J]. 中国塑料, 2022, 36(4): 6-14.
[12]	王富玉, 郭金强, 张玉霞. 聚合物原位成纤方法及其在PP共混体系中的应用[J]. 中国塑料, 2022, 36(3): 146-156.
[13]	李泽洋, 岑兰, 陈胜, 陈伟杰, 杜兵华, 张二帅. 羧基丁腈橡胶/PA12热塑性弹性体的制备及性能研究[J]. 中国塑料, 2022, 36(3): 15-20.
[14]	刘浪, 栾道成, 胡志华, 文科林, 周新宇, 米书恒, 王正云. 玄武岩纤维和钢纤维含量对树脂基摩擦材料性能的影响研究[J]. 中国塑料, 2022, 36(3): 33-39.
[15]	孙滔, 杨青, 胡健, 王洋样, 刘博, 云雪艳, 董同力嘎. 聚（乳酸⁃乙醇酸）薄膜制备及其性能研究[J]. 中国塑料, 2022, 36(2): 33-40.

长玻璃纤维增强PA66复合材料的综合性能及其影响因素研究

Study on comprehensive properties and influencing factors of long glass fiber reinforced PA66 composites

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 9

参考文献 21

相关文章 15

编辑推荐

Metrics

本文评价
