改性碳纳米管增强热塑性聚氨酯复合材料的性能研究

doi:10.19491/j.issn.1001-9278.2022.06.001

中国塑料 ›› 2022, Vol. 36 ›› Issue (6): 1-5.DOI: 10.19491/j.issn.1001-9278.2022.06.001

• 材料与性能 • 下一篇

改性碳纳米管增强热塑性聚氨酯复合材料的性能研究

李凯泽(), 辛勇()

南昌大学机电工程学院，南昌 330036

收稿日期:2022-02-19 出版日期:2022-06-26 发布日期:2022-06-27
通讯作者: 辛勇（1959-），男，二级教授、博士研究生导师、工学博士（后），享受国务院特殊津贴专家，主要从事聚合物微纳米结构精密成型技术方面的研究，xinyong_sh@sina.com
E-mail:627912670@qq.com;xinyong_sh@sina.com
作者简介:李凯泽（1997-），男，南昌大学机电工程学院硕士研究生，主要研究方向为碳纳米管改性聚合物的性能研究，627912670@qq.com
基金资助:
国家自然科学基金(51365038)

Properties of thermoplastic polyurethane composites modified with carbon nanotubes

LI Kaize(), XIN Yong()

School of Mechanical and Electrical Engineering，Nanchang University，Nanchang 330036，China

Received:2022-02-19 Online:2022-06-26 Published:2022-06-27
Contact: XIN Yong E-mail:627912670@qq.com;xinyong_sh@sina.com

摘要/Abstract

摘要：

以碳纳米管（CNTs）和热塑性聚氨酯（TPU）为原料，通过硫酸（H₂SO₄）/硝酸（HNO₃）混合溶液处理碳纳米管颗粒表面以达到改性的效果，使用改性过后的碳纳米管熔融共混制备出TPU/CNTs复合材料。研究了不同含量的CNTs对TPU基体的流变、力学、耐磨性以及热性能的影响。结果表明，改性过后的CNTs在TPU基体中形成了良好的分散性和相容性；TPU/CNTs复合材料在高频剪切下保留了复合材料的加工流动性，并且复合材料的拉伸强度以及耐磨性相较于TPU有明显的增强，其中在改性碳纳米管含量较低时，复合材料的力学性能改善较为明显；改性CNTs的加入提高了TPU基体的熔融温度和结晶度；改性CNTs的加入提高了复合材料的热降解温度，提高了TPU基体的热稳定性。

关键词: 碳纳米管, 热塑性聚氨酯, 流变性能, 热性能, 力学性能

Abstract:

In this work， the surface of carbon nanotubes （CNTs） was treated with a mixed solution of sulfuric acid （H₂SO₄）/nitric acid （HNO₃）， and then thermoplastic polyurethane （TPU） composites were prepared through melt blending using the modified CNTs as a raw material. The effects of CNTs content on the rheological， mechanical， wear?resistant， and thermal properties of the composites were investigated. The experimental results indicated the modified CNTs exhibited a good dispersibility in the TPU matrix due to the good compatibility between the filler and matrix. The TPU/CNTs composite retained a good processing fluidity under high?frequency shearing， and their tensile strength and wear resistance are significantly enhanced compared to pure TPU. This modification effect was especially significant for the composites with a low content of modified CNTs. The mechanical properties of the composites were improved significantly. Differential scanning calorimetry analysis results indicated that the addition of modified CNTs improved the melting temperature and crystalline level of the TPU matrix. Thermogravimetric analysis results indicated that the addition of modified CNTs improved the thermal degradation temperature and thermal stability of the composites.

Key words: carbon nanotubes, thermoplastic polyurethane, rheological behavior, thermal performance, mechanical property

中图分类号:

TQ323.8

李凯泽, 辛勇. 改性碳纳米管增强热塑性聚氨酯复合材料的性能研究[J]. 中国塑料, 2022, 36(6): 1-5.

LI Kaize, XIN Yong. Properties of thermoplastic polyurethane composites modified with carbon nanotubes[J]. China Plastics, 2022, 36(6): 1-5.

图/表 6

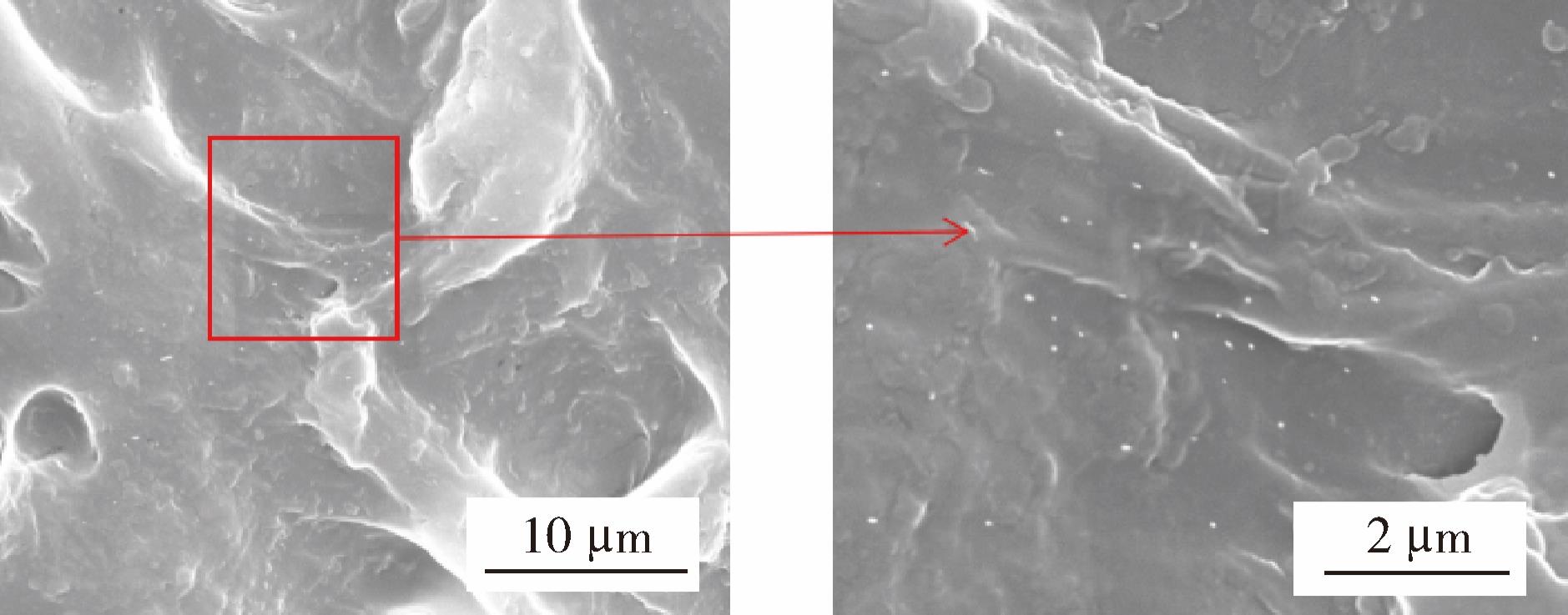

图1 TPU/2 %CNTs复合材料的断面形貌

Fig.1 Cross?sectional morphologies of TPU/2 wt%CNTs composites

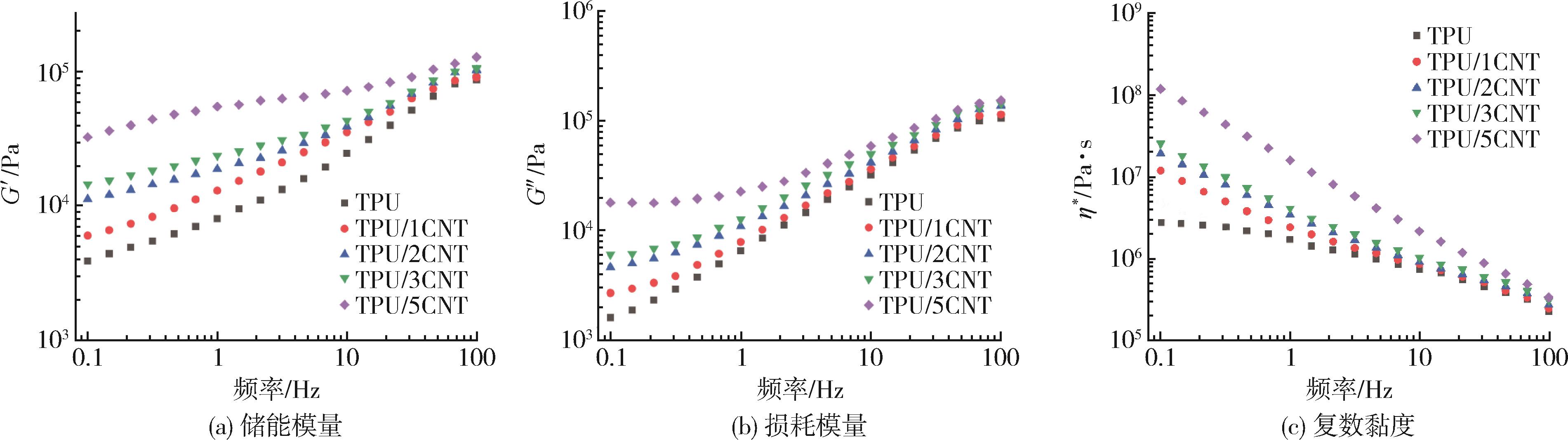

图2 TPU/CNTs复合材料的流变性能

Fig.2 Rheological behavior of TPU/CNTs composite

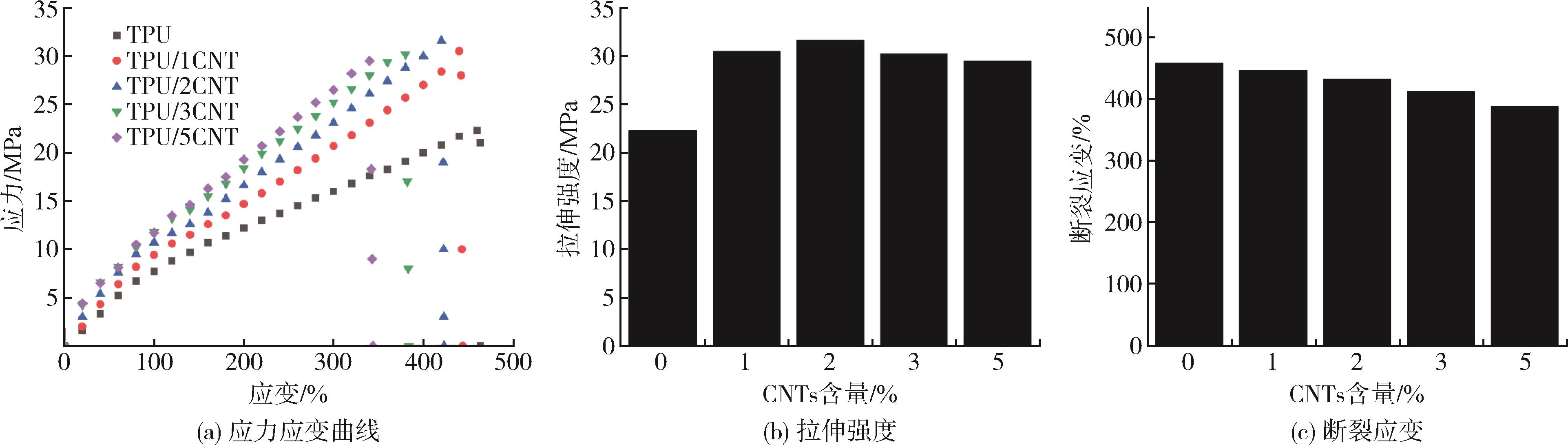

图3 TPU/CNTs复合材料的力学性能

Fig.3 Mechanical properties of TPU/CNTs composite

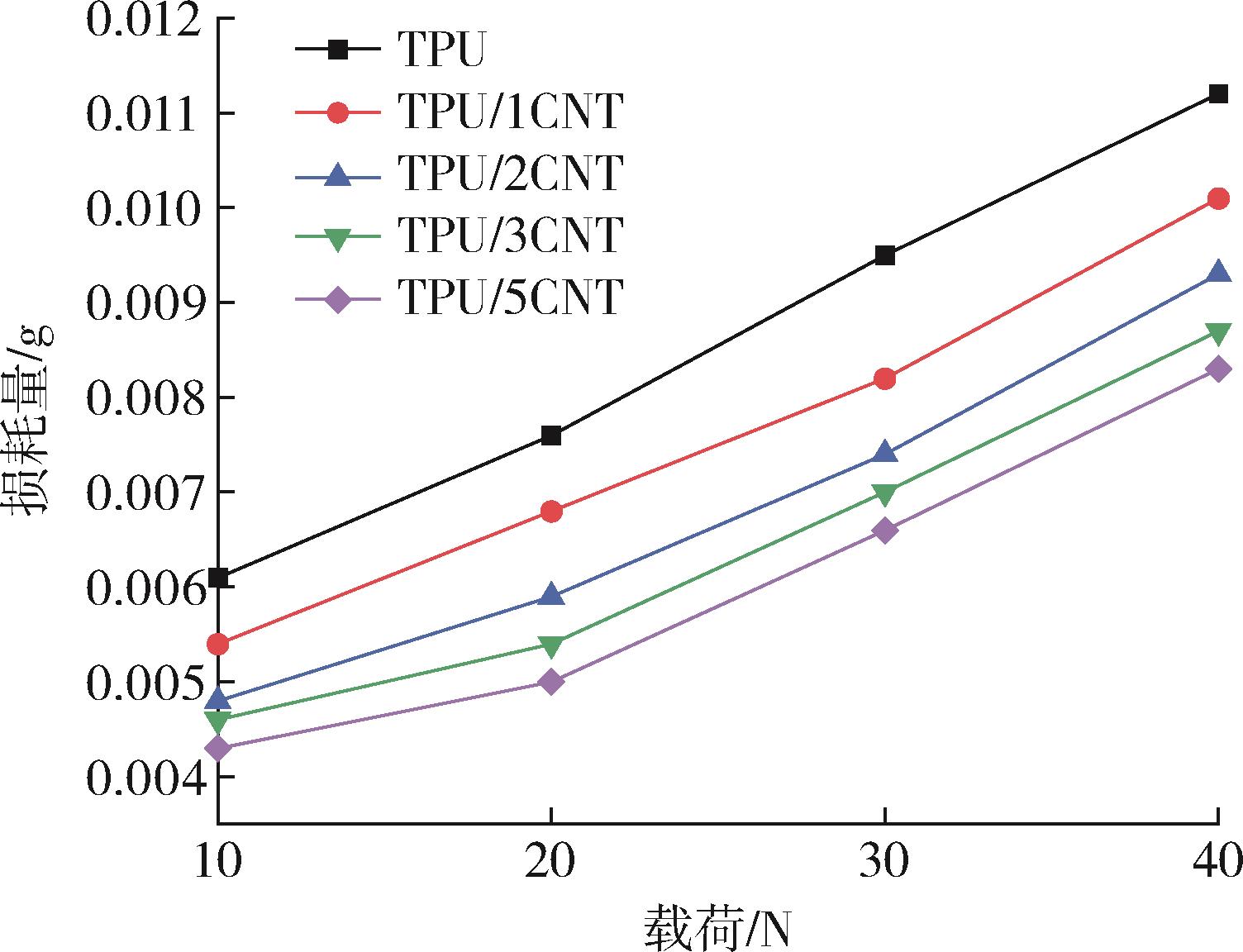

图4 纯TPU和不同TPU/CNTs复合材料在不同载荷下的磨损损耗

Fig.4 Wear loss of pure TPU and TPU/CNTs composites with different mass fractions under different loads

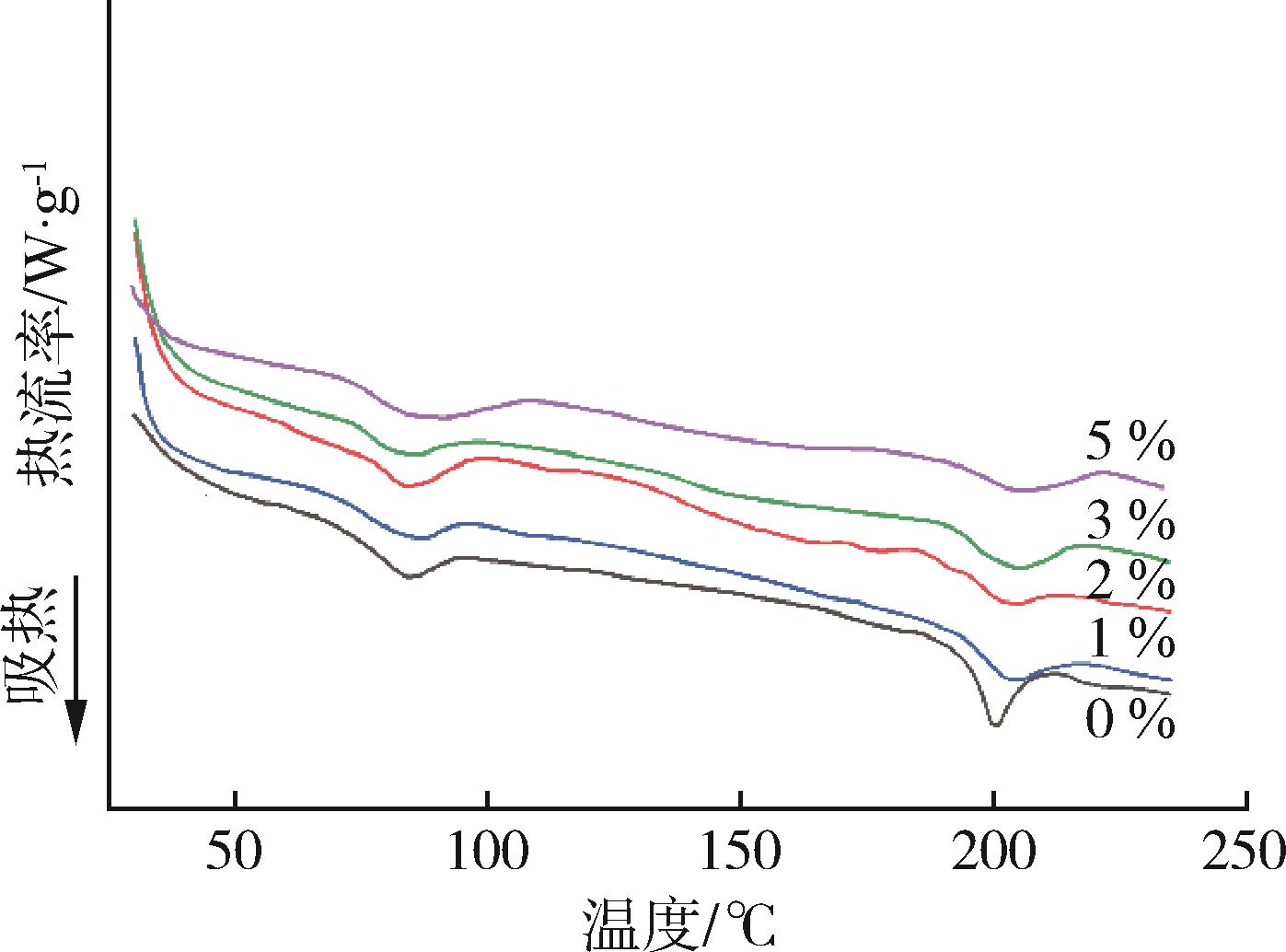

图5 纯TPU及不同TPU/CNTs复合材料的DSC加热曲线

Fig.5 DSC heating curves of pure TPU and TPU/CNTs composites with different mass fractions

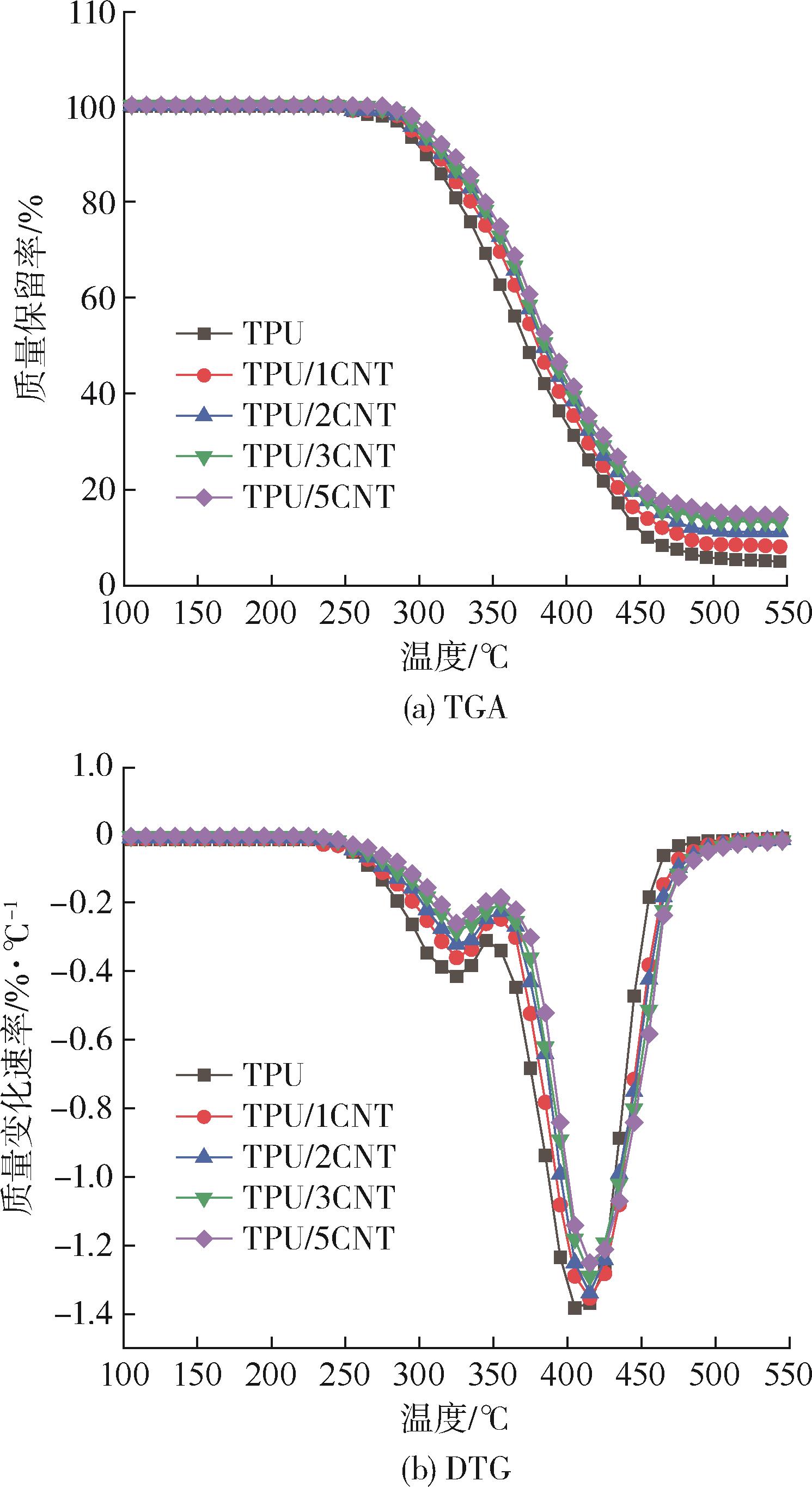

图6 纯TPU及不同TPU/CNTs复合材料的 TGA和DTG曲线

Fig.6 TGA and DTG curves of pure TPU and TPU/CNTs composites with different mass fractions

参考文献 15

1	Lin G M， Sui G X， Yang R. Mechanical and shape‐memory properties of polyamide/maleated polyethylene/linear low‐density polyethylene blend［J］. Journal of Applied Polymer Science， 2012， 126（1）： 350⁃357.
2	Zhang L， Chen L， Rowan S J. Trapping dynamic disulfide bonds in the hard segments of thermoplastic polyurethane elastomers［J］. Macromolecular Chemistry and Physics， 2017， 218（1）： 1600320.
3	Fonseca M A， Abreu B， Gonçalves F， et al. Shape memory polyurethanes reinforced with carbon nanotubes［J］. Composite Structures， 2013， 99： 105⁃111.
4	Kurahashi E， Sugimoto H， Nakanishi E， et al. Shape memory properties of polyurethane/poly （oxyethylene） blends［J］. Soft Matter， 2012， 8（2）： 496⁃503.
5	Worsley M A， Kucheyev S O， Satcher Jr J H， et al. Mechanically robust and electrically conductive carbon nanotube foams［J］. Applied Physics Letters， 2009， 94（7）： 073115.
6	Coleman J N， Khan U， Blau W J， et al. Small but strong： a review of the mechanical properties of carbon nanotube–polymer composites［J］. Carbon， 2006， 44（9）： 1 624⁃1 652.
7	Lavagna L， Nisticò R， Musso S， et al. Functionalization as a way to enhance dispersion of carbon nanotubes in matrices： A review［J］. Materials Today Chemistry， 2021， 20： 100477.
8	Rathinavel S， Priyadharshini K， Panda D. A review on carbon nanotube： An overview of synthesis， properties， functionalization， characterization， and the application［J］. Materials Science and Engineering： B， 2021， 268： 115095.
9	Ma P C， Siddiqui N A， Marom G， et al. Dispersion and functionalization of carbon nanotubes for polymer⁃based nanocomposites： A review［J］. Composites Part A： Applied Science and Manufacturing， 2010， 41（10）： 1 345⁃1 367.
10	Xie X L， Mai Y W， Zhou X P. Dispersion and alignment of carbon nanotubes in polymer matrix： a review［J］. Materials Science And Engineering： R： Reports， 2005， 49（4）： 89⁃112.
11	Tasis D， Tagmatarchis N， Bianco A， et al. Chemistry of carbon nanotubes［J］. Chemical Reviews， 2006， 106（3）： 1 105⁃1 136.
12	白静静，苏会博，刘志伟.异氰酸酯功能化碳纳米管/热塑性聚氨酯弹性体复合材料的制备及流变性能［J］.材料导报，2018，32（24）：4 386⁃4 391.
	Bai J J， Su H B， Liu Z W. Preparation and rheological properties of isocyanate⁃functionalized carbon nanotubes/thermoplastic polyurethane elastomer composites ［J］. Materials Review， 2018，32（24）：4 386⁃4 391.
13	Xia H， Song M. Preparation and characterisation of polyurethane grafted single⁃walled carbon nanotubes and derived polyurethane nanocomposites［J］. Journal of Materials Chemistry， 2006， 16（19）： 1 843⁃1 851.
14	Xiong J， Zheng Z， Song W， et al. Microstructure and properties of polyurethane nanocomposites reinforced with methylene⁃bis⁃ortho⁃chloroanilline⁃grafted multi⁃walled carbon nanotubes［J］. Composites Part A： Applied Science and Manufacturing， 2008， 39（5）： 904⁃910.
15	Mondal S， Hu J L. Thermal degradation study of functionalized MWNT reinforced segmented polyurethane membrane［J］. Journal of Elastomers & Plastics， 2006， 38（3）： 261⁃271.

[1]	于昌永, 辛忠. 基于六氢邻苯二甲酸盐的α/β复合成核剂对聚丙烯性能的影响[J]. 中国塑料, 2022, 36(7): 121-128.
[2]	谭立钦, 刘伟区, 梁利岩, 王硕, 冯志强, 林家明. 含巯基聚硅氧烷改性环氧树脂的制备及性能[J]. 中国塑料, 2022, 36(7): 21-29.
[3]	徐杰, 钟进福, 童晓茜, 李广富, 付栋梁, 李城城. 端羧基修饰单宁酸/没食子酸环氧树脂复合材料的制备与性能研究[J]. 中国塑料, 2022, 36(7): 44-50.
[4]	张云峰, 钟威, 张璐, 兰志兴, 董志博. 液体石蜡/聚砜树脂/纳米SiO₂复合相变材料的制备及性能表征[J]. 中国塑料, 2022, 36(6): 32-38.
[5]	王帅, 张玉迪, 杨富凯, 徐新宇. 聚酰亚胺/多壁碳纳米管泡沫材料的制备及性能研究[J]. 中国塑料, 2022, 36(6): 39-45.
[6]	王金业, 唐博虎, 杨立宁, 谢猛, 郭泽朝, 杨光. PA12试件多射流熔融成型工艺研究[J]. 中国塑料, 2022, 36(6): 81-86.
[7]	孙文博, 信春玲, 何亚东, 翟玉娇, 闫宝瑞. 玻璃纤维增强PBT微发泡工艺对其制品泡孔结构的影响[J]. 中国塑料, 2022, 36(5): 1-7.
[8]	王轲, 龙春光. PE⁃UHMW/海泡石纤维复合材料的力学性能与摩擦学性能研究[J]. 中国塑料, 2022, 36(5): 19-23.
[9]	陈胜, 梁颖超, 吴方娟, 方辉, 范新凤, 陈晖, 王永刚. 聚酰胺6/双向经编玻璃纤维复合材料的制备及其界面改性研究[J]. 中国塑料, 2022, 36(5): 24-28.
[10]	雷经发, 沈强, 刘涛, 孙虹, 尹志强. 熔融沉积工艺参数对热塑性聚氨酯弹性体静动态力学性能的影响[J]. 中国塑料, 2022, 36(5): 29-35.
[11]	何和智, 徐力, 杨以科. 预应力对PC/CF层合板力学性能的影响[J]. 中国塑料, 2022, 36(4): 1-5.
[12]	李梦琪, 陈雅君. 纳米材料阻燃聚乳酸的研究进展[J]. 中国塑料, 2022, 36(4): 102-114.
[13]	蒋森, 王立岩, 陈延明, 张乐, 翟桂法. MPO改性PBS共聚酯的合成及其热性能研究[J]. 中国塑料, 2022, 36(4): 24-29.
[14]	李素圆, 刘会鹏, 龚舜, 黄国桃, 李玉才, 吴鑫, 邓建平, 潘凯. 热塑性聚酰胺弹性体改性EVA复合发泡材料的制备及性能表征[J]. 中国塑料, 2022, 36(4): 6-14.
[15]	张九夫, 罗开强, 徐军, 郭宝华. 长玻璃纤维增强PA66复合材料的综合性能及其影响因素研究[J]. 中国塑料, 2022, 36(3): 1-8.

改性碳纳米管增强热塑性聚氨酯复合材料的性能研究

Properties of thermoplastic polyurethane composites modified with carbon nanotubes

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 6

参考文献 15

相关文章 15

编辑推荐

Metrics

本文评价
