一种单腔双色多功能注塑模具设计

doi:10.19491/j.issn.1001-9278.2020.12.014

中国塑料 ›› 2020, Vol. 34 ›› Issue (12): 82-87.DOI: 10.19491/j.issn.1001-9278.2020.12.014

一种单腔双色多功能注塑模具设计

田科()

江西科技学院智能工程学院，南昌 330000

收稿日期:2020-04-08 出版日期:2020-12-26 发布日期:2020-12-26
基金资助:
基于驾考模式的数控实训教学研究(JXJG-17-24-7)

Mold Design with Single⁃Cavity for Bi⁃color Molding and Family⁃Layout Multifunction for Button⁃base

TIAN Ke()

Intelligent Engineering College of Jiangxi University of Science and Technology，Nanchang 330000，China

Received:2020-04-08 Online:2020-12-26 Published:2020-12-26
Contact: TIAN Ke E-mail:326330996@qq.com

摘要/Abstract

摘要：

介绍了一种特殊的单色、双色集成式家族两板注射模具。模具的布局为1模2腔，其中的一个单色模腔用于塑件的单色注射成型，另一个单腔双色模腔用于塑件的双色注射成型。单腔双色模腔只用一个模腔即能实现塑件的双色注射成型，其功能实现的方式为：在单色模腔的基础上，通过改变型腔镶件的形状及位置、以及第二胶浇口成型件的位置，达到单腔进行双色注射成型的目的。结合浇注系统的改造，模具能实现5种注射成型功能，分别为：单色塑件单腔注射功能、单色塑件双腔注射功能、单腔双色注射功能、单色+双色家族式注射功能，以及单模中注射两种不同颜色的同款塑件。模具结构新颖，简单实用，能有效降低多要求注射成型塑件的模具制造成本，有较好的设计参考价值。

关键词: 单色成型, 单腔双色成型, 多功能模具, 模具结构, 家族模

Abstract:

This paper reported an introduction for a special single-color and bi-color integrated family two-plate injection mold. The layout of the mold was composed of 1 mold and 2 cavities. One cavity was used for monochromatic injection molding of plastic parts， and another was used for monochromatic injection molding of plastic parts. A combination of single?cavity and bi-color mold cavity can realize the bi-color injection molding of plastic parts with only one mold cavity. This function can be realized through changing the shape and position of the cavity insert and the position of the second rubber gate molding part on the basis of the single-color mold cavity. In this case， the purpose of single cavity and bi-color injection molding can be achieved. Combining with the transformation of the gating system， this mold can realize five injection molding functions， including the single-cavity injection function of single-color plastic parts， the double cavity injection function of single-color plastic parts， the double cavity injection function of single-color plastic parts， the single-color plus bi-color family injection function， and the injection of two different colors of the same plastic parts in single mold. The mold structure is novel， simple and practical. Such a design can effectively reduce the manufacturing cost of injection molding parts with multiple requirements and therefore provides a reference for the design other molds.

Key words: single-color molding, single-cavity bi-color molding, multi-functional mold, mold structure, family-mold

中图分类号:

TQ320.66⁺2

田科. 一种单腔双色多功能注塑模具设计[J]. 中国塑料, 2020, 34(12): 82-87.

TIAN Ke. Mold Design with Single⁃Cavity for Bi⁃color Molding and Family⁃Layout Multifunction for Button⁃base[J]. China Plastics, 2020, 34(12): 82-87.

图/表 6

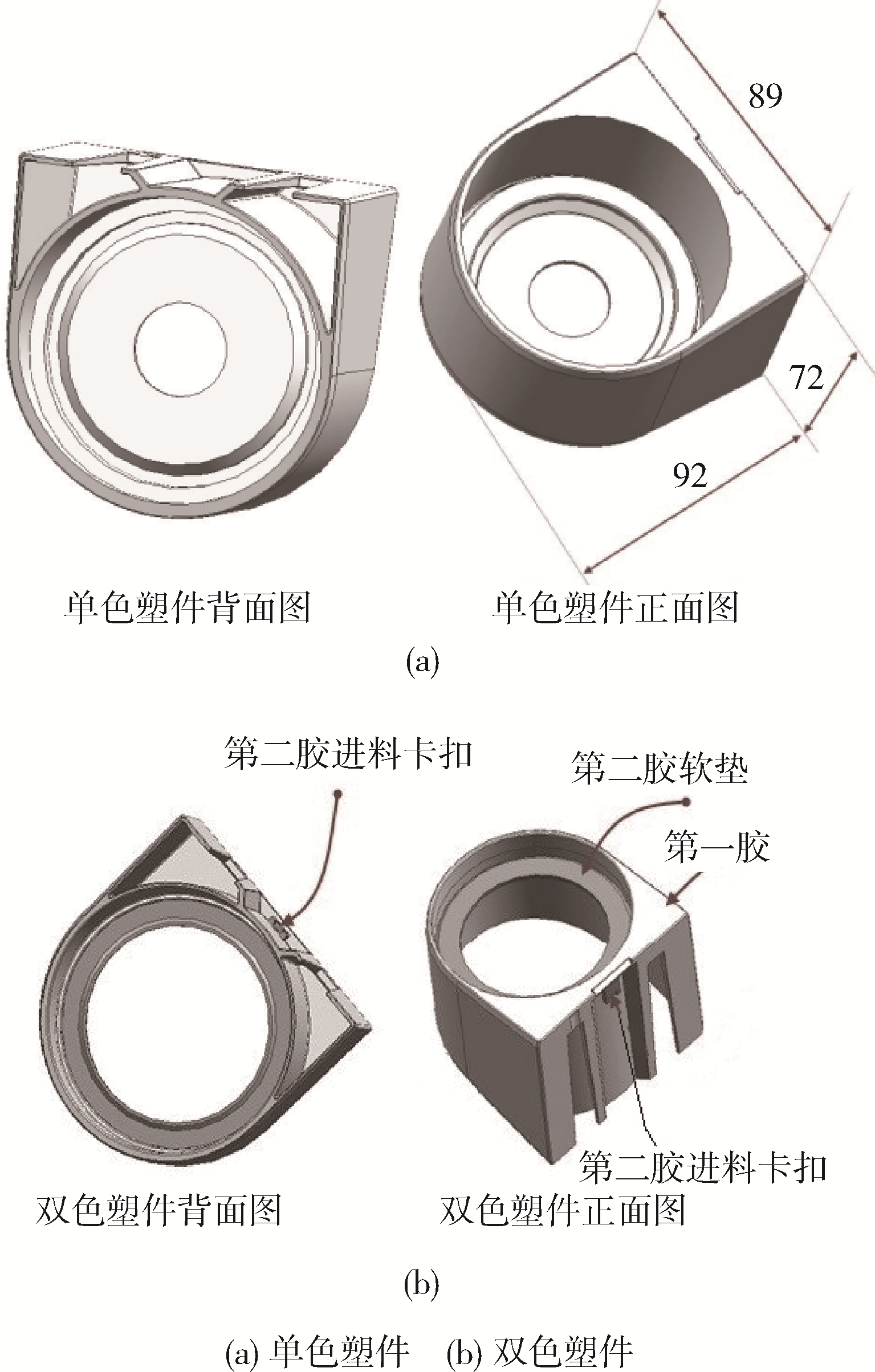

图1 产品结构

Fig.1 Structure of the product

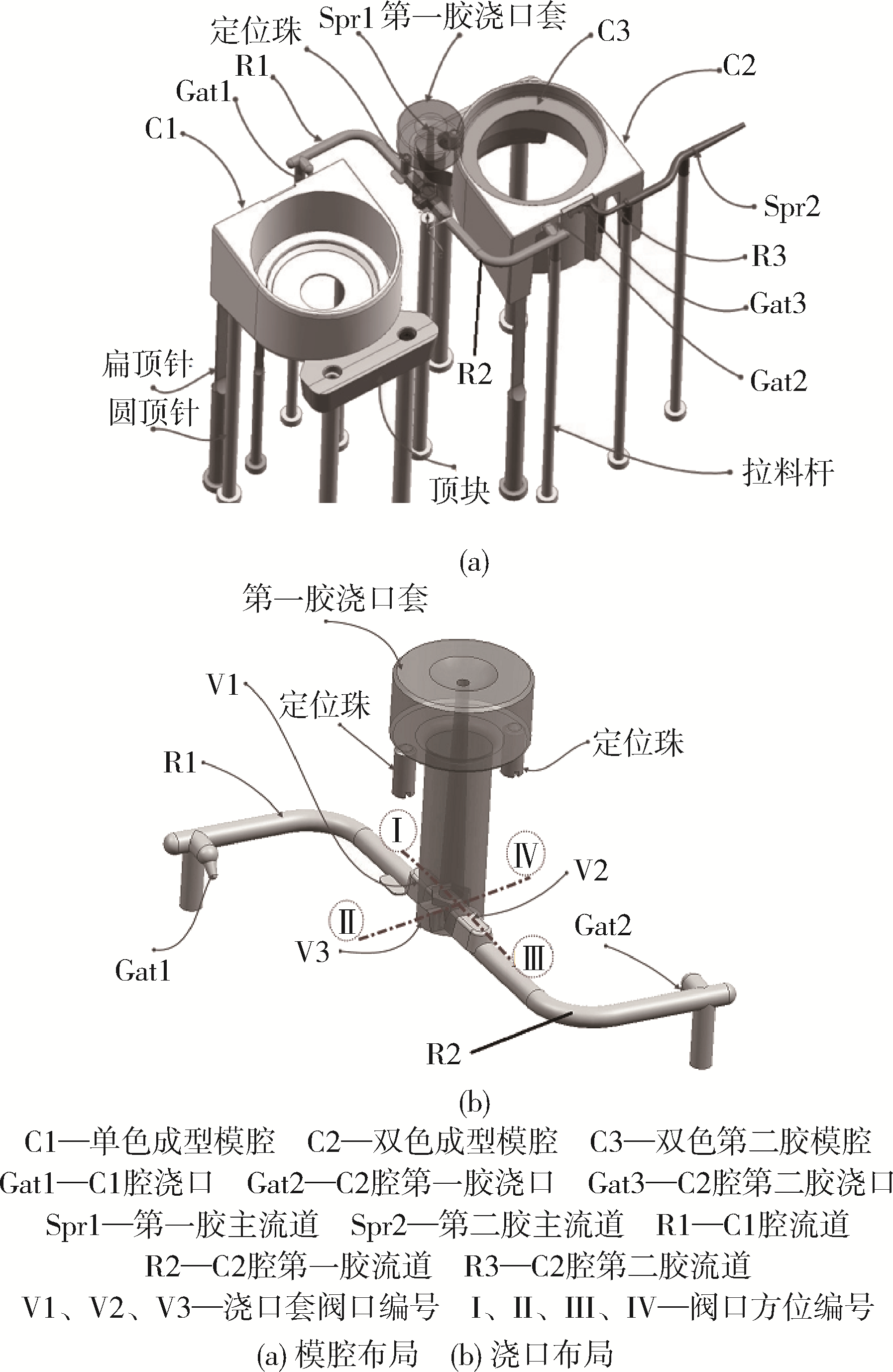

图2 模腔布局设计

Fig.2 Cavity layout design

图3 模具结构布局

Fig. 3 Mold structure layout

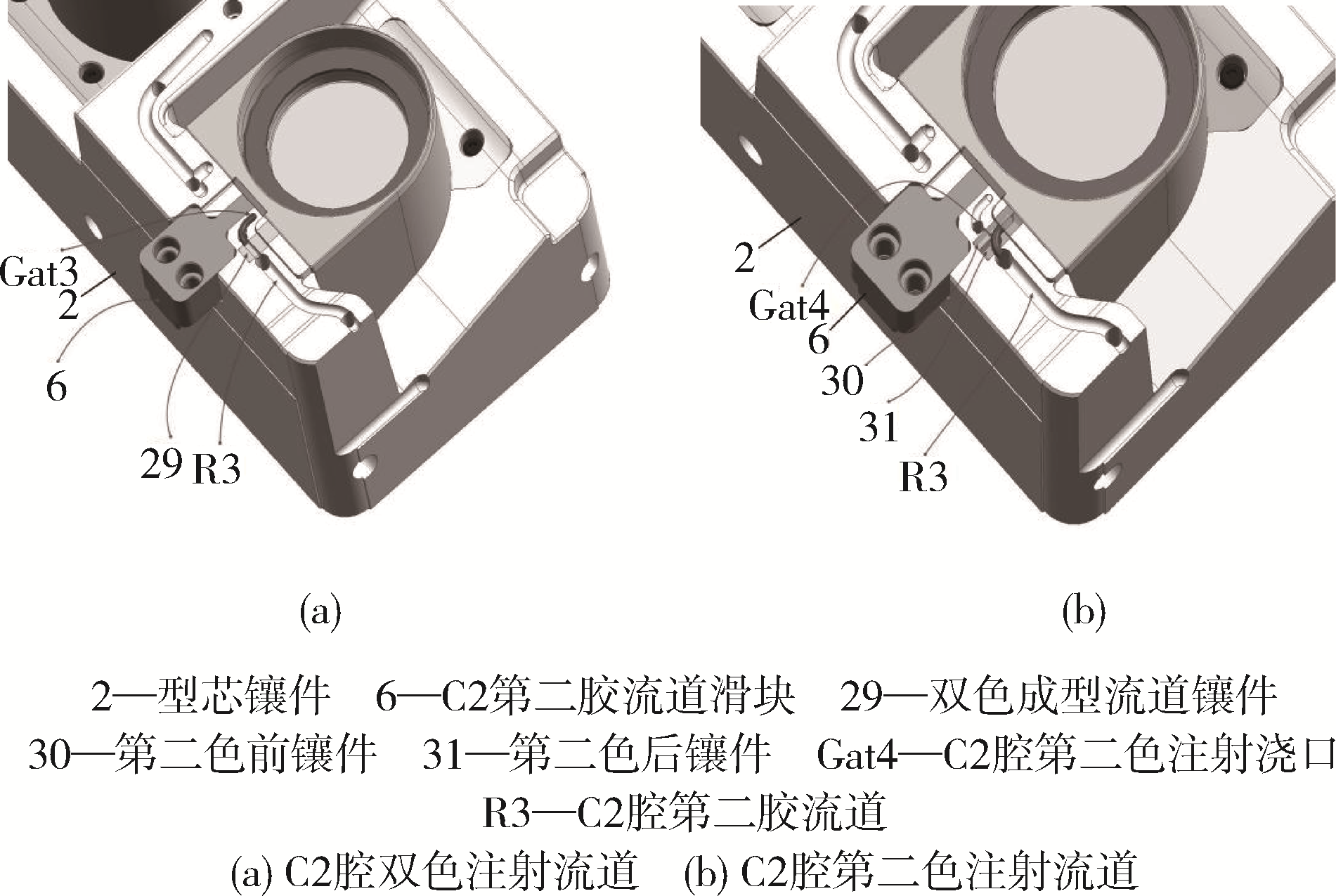

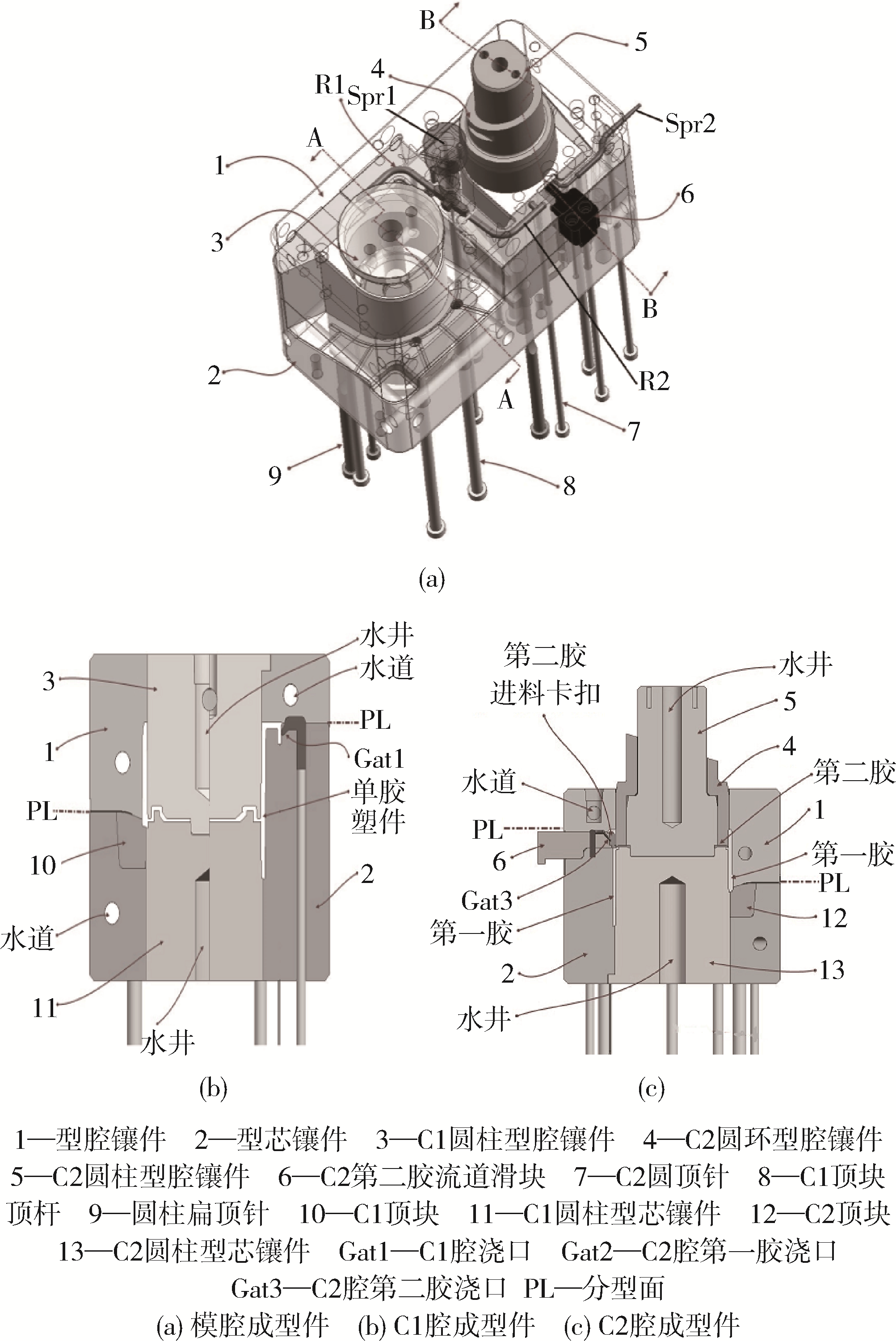

图4 双色模腔结构

Fig.4 Bi?color cavity structure

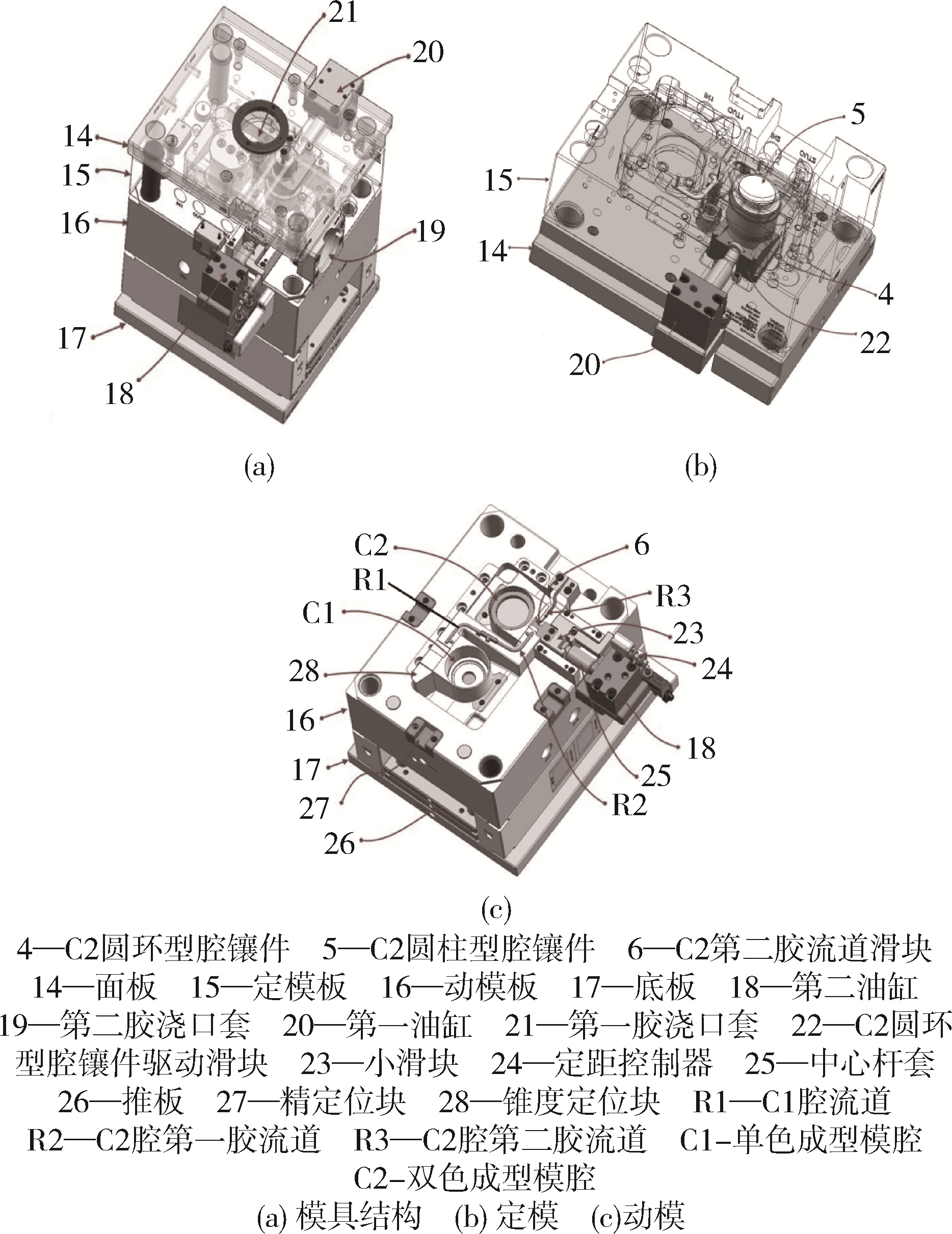

图5 模具结构

Fig.5 Mold structure

图6 模具功能扩展

Fig. 6 Mold function extension
