阻燃PA66复合材料翘曲性能研究

doi:10.19491/j.issn.1001-9278.2021.01.004

中国塑料 ›› 2021, Vol. 35 ›› Issue (1): 19-24.DOI: 10.19491/j.issn.1001-9278.2021.01.004

阻燃PA66复合材料翘曲性能研究

易新¹^,²(), 张永¹, 吴长波¹, 周华龙², 许鸿基¹, 丁超¹

^1.上海金发科技发展有限公司，上海工程塑料功能化工程技术研究中心，上海 201714
^2.江苏金发科技新材料有限公司，江苏省高分子合金材料工程技术研究中心，江苏昆山 215300

收稿日期:2020-06-24 出版日期:2021-01-26 发布日期:2021-01-22
基金资助:

Study on Warpage of Flame⁃retardant PA66 Composites

YI Xin¹^,²(), ZHANG Yong¹, WU Changbo¹, ZHOU Hualong², XU Hongji¹, DING Chao¹

^1.Shanghai Engineering Research Center of Functionalizing Engineering Plastics，Shanghai Kingfa SCI & TECH DVPT Co，Ltd，Shanghai 201714，China
^2.Jiangsu Polymer Alloy Matterials Engineering and Technology Research Center，Jiangsu Kingfa SCI & TECH Advanced Materialls Co，Ltd，Kunshan 215300，China

Received:2020-06-24 Online:2021-01-26 Published:2021-01-22
Contact: YI Xin E-mail:yixin@kingfa.com.cn

摘要/Abstract

摘要：

对比研究了无玻璃纤维、普通圆形玻璃纤维、扁平玻璃纤维对溴系阻燃聚酰胺66（PA66）复合材料的翘曲性能影响，分别从力学性能、结晶性能、收缩率和横向/纵向收缩率比等因素阐述复合材料翘曲性能。结果表明，相同阻燃剂含量条件下，不加玻璃纤维复合材料的结晶度最高，横向收缩率与纵向收缩率最大，但横向/纵向收缩率比最小，复合材料翘曲度最小；相同玻璃纤维含量条件下，扁平玻璃纤维复合材料翘曲度明显优于普通圆形玻璃纤维，其横向/纵向收缩率比明显小于普通圆形玻璃纤维；力学性能方面，扁平玻璃纤维复合材料的拉伸强度和弯曲强要低于圆形玻璃纤维体系；不同形态玻璃纤维对阻燃增强PA66复合材料结晶性能影响小，其结晶度和结晶峰温度非常接近；相同阻燃剂含量条件下，随着扁平玻璃纤维含量增加，复合材料横向收缩率与纵向收缩率均降低，但横向/纵向收缩率比呈增大趋势，导致复合材料翘曲度随玻璃纤维含量增加而变大。

关键词: 翘曲度, 溴系阻燃, 圆形玻璃纤维, 扁平玻璃纤维, 聚酰胺66, 收缩率

Abstract:

The warpage of brominated flame-retardant PA66 composites was investigated in terms of the compositions without glass fiber and with the circular and flat glass fibers. The warpage of the composites was analyzed on the basis of their mechanical properties， crystallization properties， shrinkage rate and transverse/longitudinal shrinkage ratio. The results indicated that the composites without glass fiber had the highest crystallinity， transverse shrinkage and longitudinal shrinkage， but the lowest transverse/longitudinal shrinkage ratio and warpage. At the same content of glass fibers， the warpage of the composites with the flat glass fiber was obviously better than that of the composite with the circular glass fiber due to a lower ratio of transverse/longitudinal shrinkage. In the case of mechanical properties， the tensile strength and bending strength of the composites with flat glass fibers were lower than that of the composites with the circular glass fiber. The different types of glass fibers had little effect on the crystallization of the composites， and their crystallinity and crystallization peak temperature were very close to each other. At the same content of flame retardant， both the transverse shrinkage and the longitudinal shrinkage of the composites decreased with an increase in the content of the flat glass fiber. However， their transverse/longitudinal shrinkage ratio increased， leading to an increase in the warpage of the composites.

Key words: warpage, bromine flame retardant, circular glass fiber, flat glass fiber, polyamide 66, shrinkage

中图分类号:

TQ 323.6

易新, 张永, 吴长波, 周华龙, 许鸿基, 丁超. 阻燃PA66复合材料翘曲性能研究[J]. 中国塑料, 2021, 35(1): 19-24.

YI Xin, ZHANG Yong, WU Changbo, ZHOU Hualong, XU Hongji, DING Chao. Study on Warpage of Flame⁃retardant PA66 Composites[J]. China Plastics, 2021, 35(1): 19-24.

图/表 8

样品编号	PA66 EPR24/%	BPS 7010/%	S?12N/%	ECS301HP?3?H/%	ECS301HP?3?M3/%	助剂/%
A?0	69.5	23	7	-	-	0.5
A?5	64.5	23	7	-	5	0.5
A?10	59.5	23	7	-	10	0.5
A?20	49.5	23	7	-	20	0.5
A?30	39.5	23	7	-	30	0.5
A?40	29.5	23	7	-	40	0.5
B?30	39.5	23	7	30	-	0.5

表1 阻燃PA66复合材料成分组成（质量分数）

Tab.1 Composition of flame retardant PA66 composite

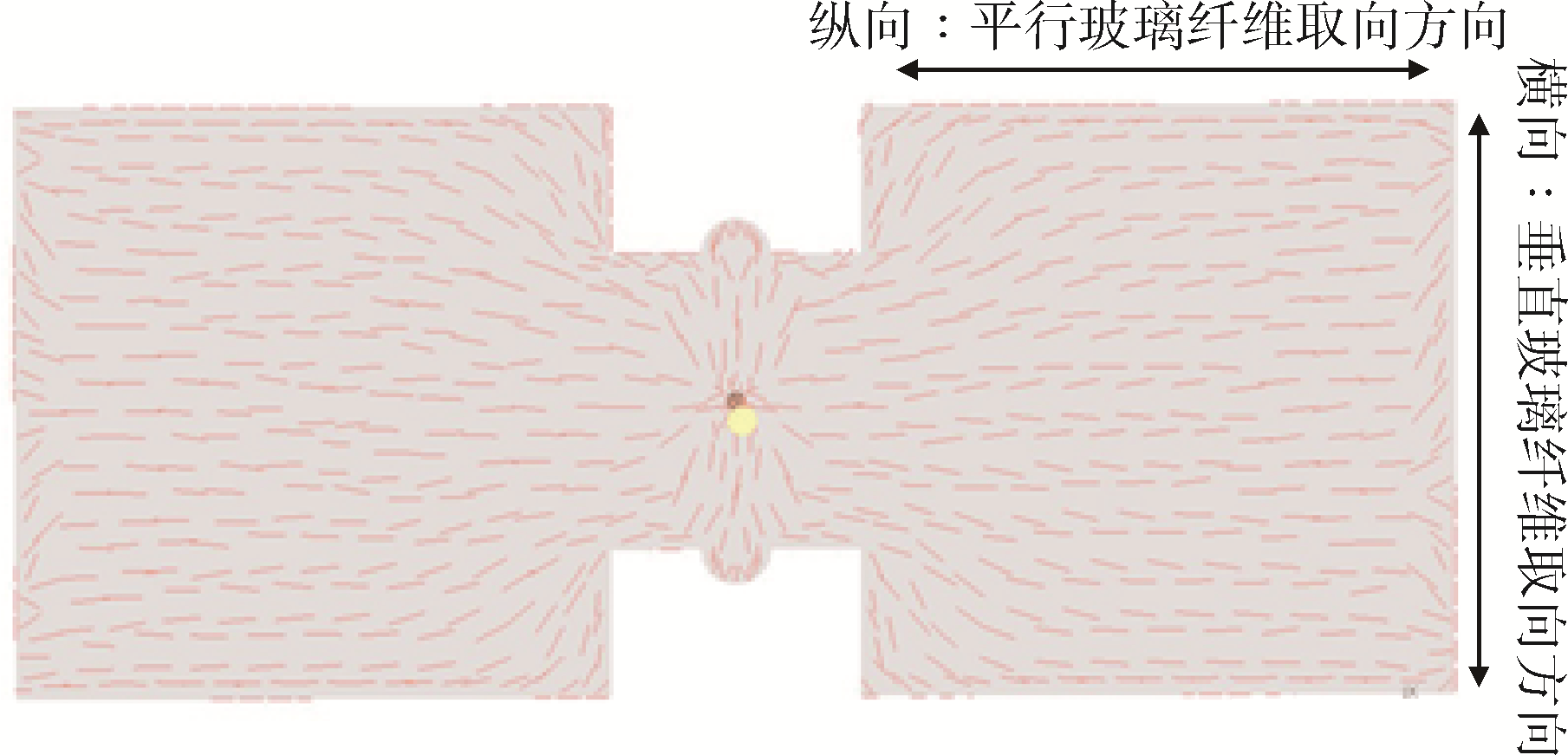

图1 翘曲度测试方板及其玻璃纤维取向示意图

Fig. 1 Diagram of square plate parts for warpage test and the glass fiber orientation

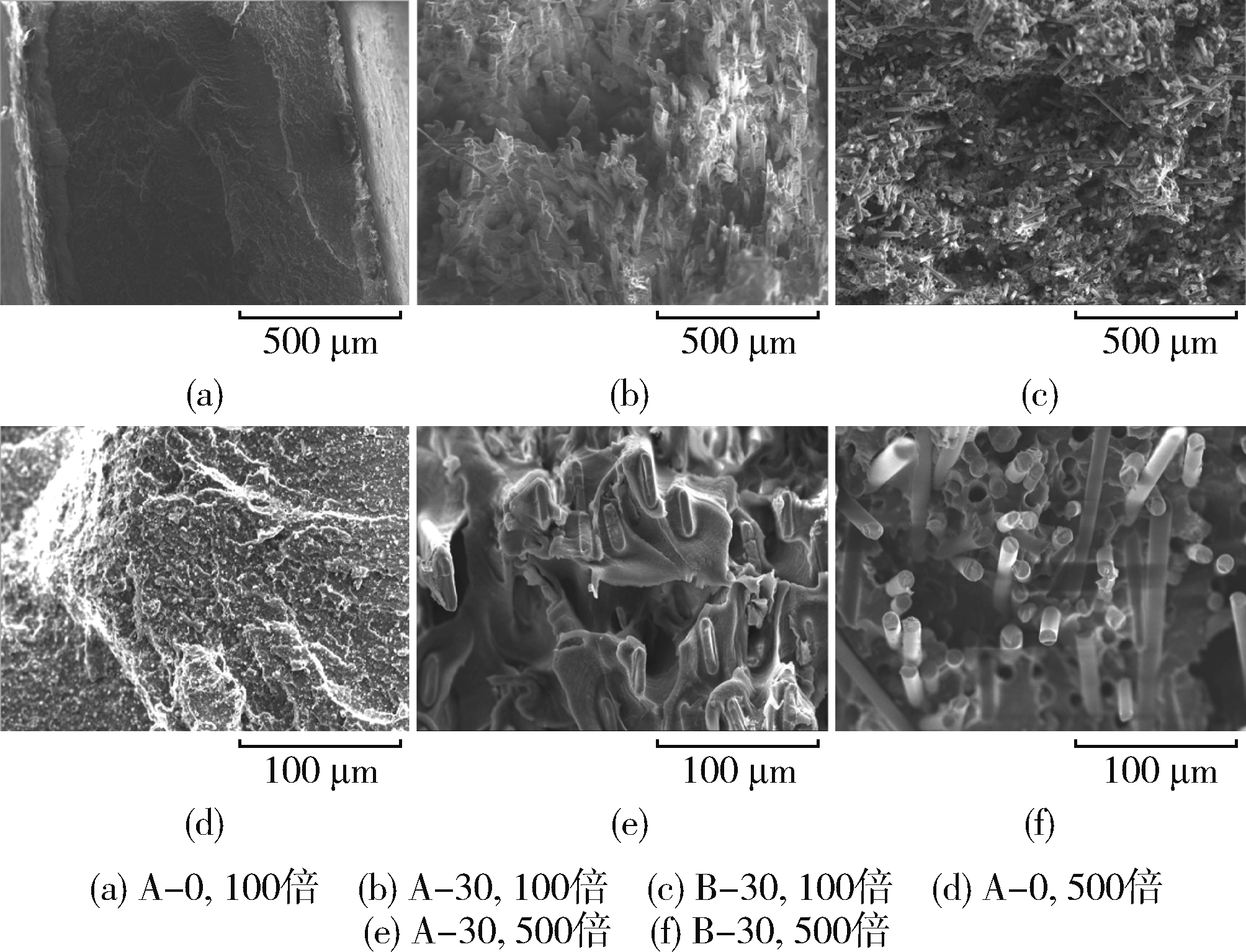

图2 不同样品断面的SEM照片

Fig. 2 SEM photos of fracture surface of different PA66 composites

样品	拉伸强度/ MPa	弯曲强度/ MPa	弯曲模量/ MPa	悬臂梁缺口冲击/kJ?m^-2	阻燃等级
数据偏差	±5	±5	±300	±1	-
A?0	73	116	2 990	4.4	V?1
A?5	88	142	4 070	4.2	V?1
A?10	102	154	5 060	4.8	V?1
A?20	138	200	7 650	8.9	V0
A?30	154	225	10 900	12.0	V0
A?40	159	232	14 000	13.0	V0
B?30	167	247	10 400	12.0	V0

表2 复合材料力学性能及阻燃性能对比

Tab.2 Mechanical properties and flame retardancy of PA66 composites

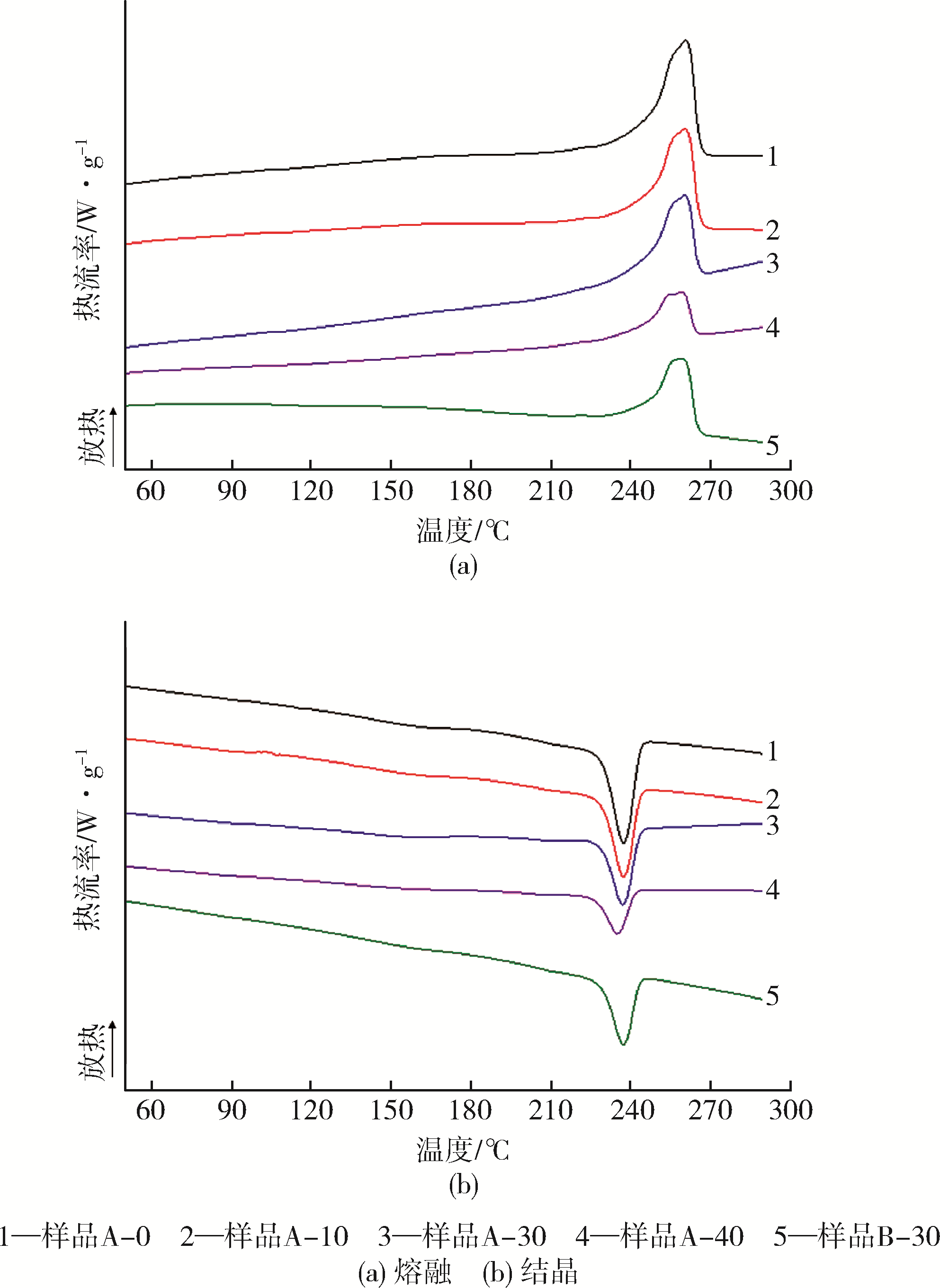

图3 不同样品的熔融和结晶DSC曲线

Fig.3 Melting and crystallization DSC curves of different samples

样品编号	w/%	T_mp/℃	ΔH_m/ J?g^-1	X_c/%	T_cp/℃	T_co/℃	T_ce/℃
A?0	69.5	261.0	44.82	34.3	237.5	229.8	243.8
A?10	59.5	260.8	33.39	29.85	237.5	229.8	243.6
A?30	39.5	260.4	21.99	29.62	237.2	229.5	243.5
A?40	29.5	259.6	15.13	27.28	235.2	227.5	241.7
B?30	39.5	259.8	22.14	29.82	237.3	229.7	243.5

表3 不同样品的熔融与结晶过程DSC数据

Tab.3 DSC melting and crystallization parameters of different samples

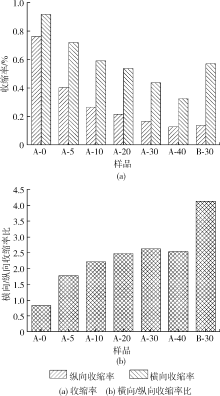

图4 不同样品横向、纵向收缩率以及横向/纵向收缩率之比

Fig.4 Transverse shrinkage, longitudinal shrinkage and the transverse/longitudinal shrinkage ratio of different PA66 composites

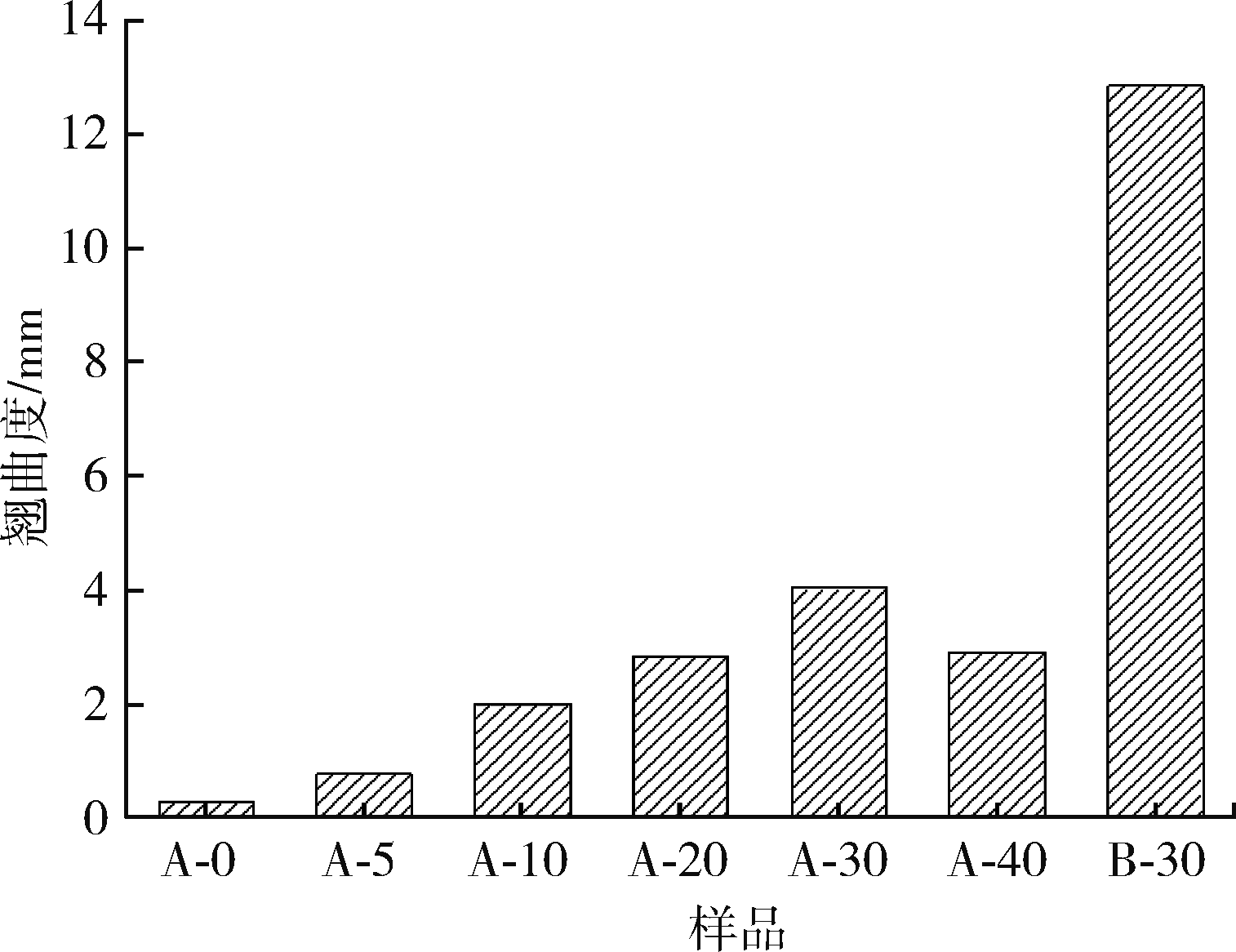

图5 不同样品翘曲度变化规律

Fig.5 The warpage of different PA66 composites

参考文献 11

1	钟明强，刘俊华. PA6共混改性研究进展［J］. 现代塑料加工应用， 2000， 12（02）：62⁃64.
	ZHONG M Q， LIU J H. Advance at PA6 Blend［J］. Modern Plastics Processing and Application， 2000， 12（02）：62⁃64.
2	李积迁，何和智. PA6改性研究进展［J］. 塑料科技， 2009， 37（06）：82⁃86.
	LI J Q， HE H Z. Research Progress on Modification of Nylon 6［J］. Plastics Science and Technology， 2009， 37（06）：82⁃86.
3	PREMPHET⁃SIRISINHA K， CHALEARMTHITIPS S. Study on Composition and Characteristics of Maleated Ethylene⁃octene Copolymer Prepared by Reactive Extrusion on the Morphology and Properties of Polyamide 6/ethylene⁃octene Copolymer Blends［J］. Polymer Engineering & Science， 2003， 43（2）： 317⁃328.
4	TOYOKI M， SATO Y， GODA K. Major Cause of Strength Improvement of Aramie/PA Composite with Low Fiber Contents［J］. Advanced Industrial and Engineering Polymer Research， 2018， 1（1）： 93⁃98.
5	徐晓楠，王芳，华菲．溴化聚苯乙烯协同三氧化二锑阻燃PA66热分解动力学研［J］．工程塑料应用， 2010， 38（2）：55⁃58.
	XU X N， WANG F， HUA F. Study of Thermal Degradation Kinetic of Brominated Polystyrene in Synchronizing Antimony Trioxide Flame⁃retarded PA66［J］. Engineering Plastics Application， 2010， 38（2）：55⁃58.
6	许林利，王成望，丁斌，等. 阻燃玻璃纤维增强PA66的制备及性能研究［J］. 广州化学， 2015， 40（3）：13⁃18.
	XU L L， WANG C W， DING B， et al. Preparation and Properties of Flame⁃retardant Nylon⁃66（PA66） Composites Reinforced with Glass Fibers［J］. Guangzhou Chemistry， 2015， 40（3）：13⁃18.
7	左大平，张益华，芮玉龙. 玻璃纤维增强PA66制品翘曲变形的研究［J］. 工程塑料应用，2005， 33（12）：23⁃25．
	ZUO D P， ZHANG Y H， RUI Y L. Study on Warpage of PA66/GF Part［J］. Engineering Plastics Application， 2005， 33（12）：23⁃25.
8	刘广华，周滨，卜继玲，等. 玻璃纤维增强PA66厚壁注塑件翘曲变形研究［J］. 工程塑料应用， 2012， 40（1）：43⁃46.
	LIU G H， ZHOU B， BU J L， et al. Warpage Analysis of Glass Fiber Reinforced Nylon 66 Thick⁃walled Injection Part［J］. Engineering Plastics Application， 2012， 40（1）：43⁃46.
9	廖家志，成国庆，郝源增，等. 低翘曲玻璃纤维增强PET复合材料的制备和性能研究［J］. 中国塑料， 2002， 16（7）：37⁃39.
	LIAO J Z， CHENG G Q， HAO Y Z， et al. Preparation and Properties of Glass Fiber Reinforced PET with Low Warpage［J］. China Plastics， 2002， 16（7）：37⁃39.
10	许鸿基，冯德才，郑一泉，等. 圆玻璃纤维和扁平玻璃纤维复配增强PA6及其性能研究［J］. 广东化工， 2019， 46（5）：71⁃73.
	XU H J， FENG D C， ZHENG Y Q， et al. Combination of Round Glass Fiber and Flat Glass Fiber in Reinforced PA6 and its Performance［J］. Guangdong Chemical Industry， 2019， 46（5）：71⁃73.
11	LIM L， BRITT L J， TUNG M A. Sorption and Transport of Water Vapor in Nylon 6，6 Film［J］. Journal of Polymer Science， 1999， 71（2）： 197⁃206.

[1]	衣惠君, 汤明, 张清怡, 摆音娜. 3D打印用光固化树脂产品性能研究[J]. 中国塑料, 2022, 36(5): 43-46.
[2]	张九夫, 罗开强, 徐军, 郭宝华. 长玻璃纤维增强PA66复合材料的综合性能及其影响因素研究[J]. 中国塑料, 2022, 36(3): 1-8.
[3]	司晓闯, 袁端鹏, 李凯, 郝留成, 陈蕊, 张娜娜. 玻璃纤维增强PA66复合材料作为高压开关设备绝缘件材料的可行性分析[J]. 中国塑料, 2021, 35(9): 75-80.
[4]	胡慧廉, 施嘉亮, 郎蕾, 施超欧, 姚建磊. 热裂解气质联用鉴别PA56、PA66和PA6[J]. 中国塑料, 2021, 35(11): 120-124.
[5]	马秀清;葛明杰;程琨;梁文虎. 不同混合设备对聚苯醚/尼龙66合金性能的影响[J]. 中国塑料, 2016, 30(12): 9-12 .
[6]	周文渊;熊传胜;杨宝红. 聚乙烯热收缩片材挤出拉伸一次成型工艺研究[J]. 中国塑料, 2015, 29(8): 87-90 .
[7]	杜婷婷;张玲;齐栋栋. 成核剂和乙烯马来酸酐共聚物混杂改性玻璃纤维增强聚酰胺复合材料[J]. 中国塑料, 2015, 29(11): 31-38 .
[8]	王章生, 辛勇. 注塑模具随形冷却结构对制品成型的热响应分析[J]. 中国塑料, 2015, 29(06): 102-106.
[9]	王雄刚;甘典松;宋克东;陈如意;黄安民. 埃洛石纳米管对聚酰胺66/热致液晶原位复合材料性能及微观形态的影响[J]. 中国塑料, 2014, 28(05): 54-58 .
[10]	何小芳樊荣荣王优王运霞曹新鑫黄丽娜. PA66/GF增强复合材料的应用改性研究进展[J]. 中国塑料, 2013, 27(12): 6-11 .
[11]	于洪林刘子瑾邹晓轩戴文利敬波. 聚酰胺66/锡氟磷酸盐玻璃杂化材料性能研究[J]. 中国塑料, 2013, 27(06): 56-60 .
[12]	鲜艳王宏刚任俊芳. PE-HD-g-MAH对PA66/PE-UHMW共混物力学与摩擦学行为的影响[J]. 中国塑料, 2013, 27(06): 75-80 .
[13]	郭军红魏小赟崔锦峰周应萍杨保平. 不饱和聚酯树脂改性研究新进展[J]. 中国塑料, 2013, 27(05): 19-23 .
[14]	孙骏秦宗慧. 基于响应面模型的注塑件工艺参数混合优化[J]. 中国塑料, 2012, 26(11): 79-82 .
[15]	甘典松郑兴铭宁平王雄刚邓凯桓. HNTs原位混杂复合材料的导热机理及自阻燃性能分析[J]. 中国塑料, 2012, 26(10): 0-0 .

阻燃PA66复合材料翘曲性能研究

Study on Warpage of Flame⁃retardant PA66 Composites

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 8

参考文献 11

相关文章 15

编辑推荐

Metrics

本文评价
