成核剂对聚丁二酸丁二醇酯结晶与性能的影响

doi:10.19491/j.issn.1001-9278.2021.08.021

中国塑料 ›› 2021, Vol. 35 ›› Issue (8): 146-151.DOI: 10.19491/j.issn.1001-9278.2021.08.021

成核剂对聚丁二酸丁二醇酯结晶与性能的影响

李向阳¹(), 杨林柱², 翟国强³, 高婉琴³, 王克智¹, 李训刚¹

^1.山西省化工研究所（有限公司），煤基聚合物改性技术国家地方联合工程实验室，太原 030600
^2.鹤山运城新材料有限公司，广东江门 529700
^3.江西禾尔斯环保科技有限公司，江西萍乡 337000

收稿日期:2021-04-09 出版日期:2021-08-26 发布日期:2021-08-27

Effect of Nucleating Agent on Crystallization and Properties of Poly（butylene succinate）

LI Xiangyang¹(), YANG Linzhu², ZHAI Guoqiang³, GAO Wanqin³, WANG Kezhi¹, LI Xungang¹

^1.Shanxi Provincial Institute of Chemical Industry（Co，Ltd），National ＆ Local Joint Engineering Laboratory for Coal?based Polymer Modification Technology，Taiyuan 030600，China
^2.Yuncheng Heshan New Material Co，Ltd，Jiangmen 529700，China
^3.Jiangxi Heersi Eco?Technology Co，Ltd，Pingxiang 337000，China

Received:2021-04-09 Online:2021-08-26 Published:2021-08-27
Contact: LI Xiangyang E-mail:21242566@qq.com

摘要/Abstract

摘要：

以酰肼类成核剂TMC?300对聚丁二酸丁二醇酯（PBS）结晶与性能的影响为主要研究对象，运用差示扫描量热仪、偏光显微镜、电子拉力万能材料试验机、数位冲击仪和热变形微卡温度测定仪等手段考察了TMC?300对PBS结晶过程、力学性能、热性能和收缩性的影响。结果表明，TMC?300可以有效提高PBS的结晶速度与结晶度，同时具有细化晶粒尺寸的作用，结晶峰值温度提高了4.74 %，半晶时间缩短了71.88 %，达到57 s；TMC?300的加入使PBS的弯曲模量、热变形温度和冲击强度均有提高，增幅最高分别为9.5 %、5.5 %、171.4 %，分别达到689.4 MPa、89.6 ℃、17.75 MPa，显示出良好的刚韧兼顾性和耐热性；成核剂TMC?300的加入使PBS各向收率均有所增大，但收缩比更接近于1，更易于改善PBS的形变和翘曲问题。

关键词: 成核剂, 聚丁二酸丁二醇酯, 生物可降解塑料, 结晶

Abstract:

This paper focused on the effect of hydrazide nucleating agent （TMC?300） on the crystallization and properties of poly（butylene succinate）（PBS）. The effect of TMC?300 on the crystallization process， mechanical properties， thermal properties and shrinkage of PBS were investigated with differential scanning calorimeter， polarizing microscope， electron tension universal test machine， digital impact meter and thermal deformation micro?card temperature meter. The results indicated that the crystallization speed and crystallinity of PBS increased with the addition of TMC?300， and its crystal size was reduced significantly. Moreover， the crystallization temperature increased by 4.74 %， and the half?crystal time was shortened to 57 s with a decreased by 71.88 %. The nucleated PBS achieved a flexural modulus of 689.4 MPa， a heat distortion temperature of 89.6 °C and impact strength of 17.75 MPa， which increased by 9.5 %， 5.5 %， and 171.4 % respectively. This indicates a good balance among the rigidity and toughness and heat resistance. Although the shrinkage of PBS increased in the presence of TMC?300， the shrinkage ratio was closer to 1. This is easier to resolve the deformation and warpage problems occurring in PBS.

Key words: nucleating agent, poly（butylene succinate）, biodegradable plastic, crystallization

中图分类号:

TQ 323.6

李向阳, 杨林柱, 翟国强, 高婉琴, 王克智, 李训刚. 成核剂对聚丁二酸丁二醇酯结晶与性能的影响[J]. 中国塑料, 2021, 35(8): 146-151.

LI Xiangyang, YANG Linzhu, ZHAI Guoqiang, GAO Wanqin, WANG Kezhi, LI Xungang. Effect of Nucleating Agent on Crystallization and Properties of Poly（butylene succinate）[J]. China Plastics, 2021, 35(8): 146-151.

图/表 11

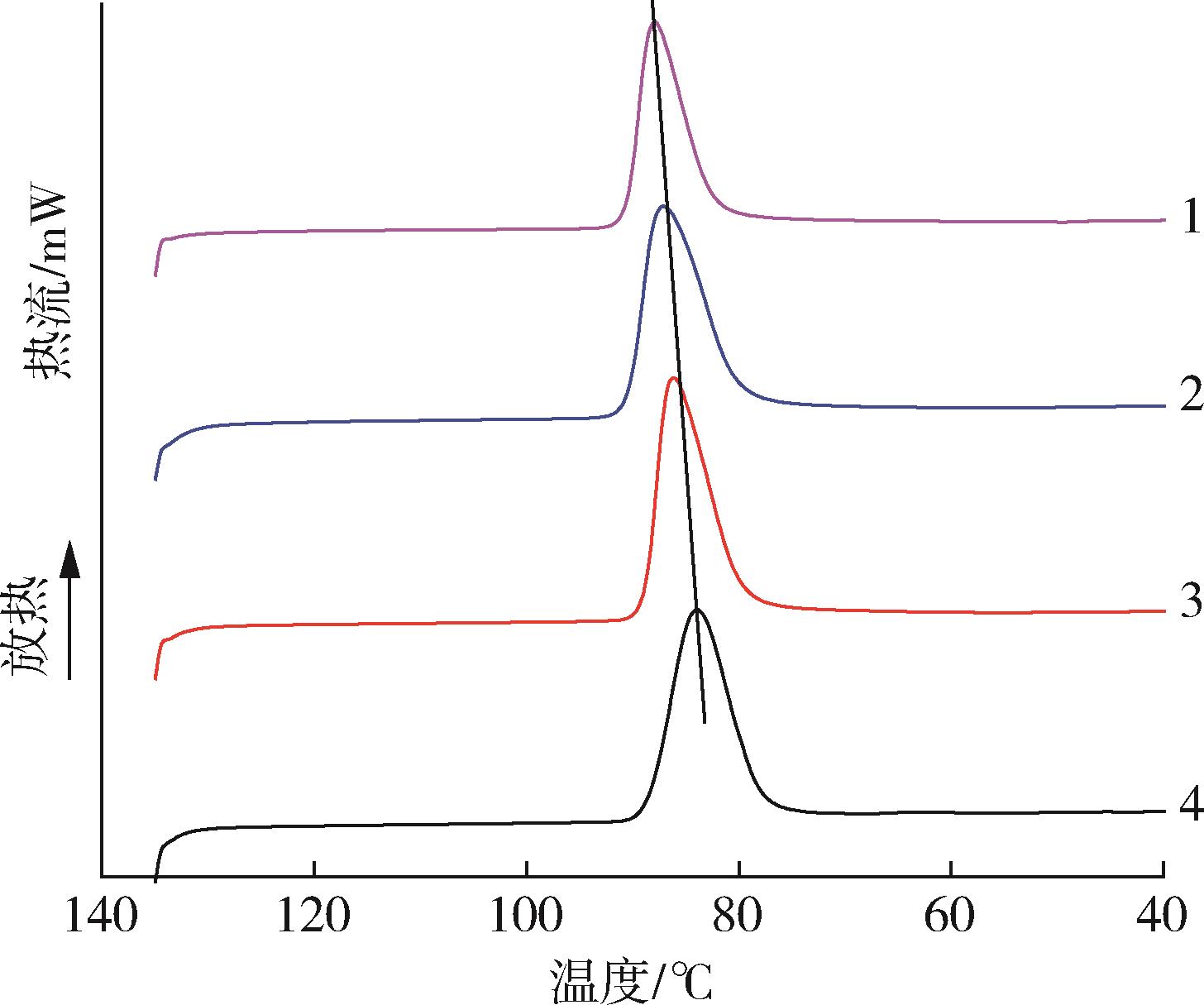

图1 PBS/TMC?300复合材料的非等温结晶曲线

Fig.1 Non?isothermal crystallization curves of PBS/TMC?300 composites

样品	添加量/ %	T_c/℃	ΔH_c / J?g^?1	T_m/℃	ΔH_m/ J?g^?1	X_t/%
TMC?300	0	83.88	85.9	114.82	65.34	59.23
TMC?300	0.5	86.11	84.9	115.39	76.06	68.96
TMC?300	0.8	87.22	88.3	115.56	75.11	68.1
TMC?300	1	87.86	78.56	114.79	71.14	64.5

表1 PBS/TMC?300复合材料的结晶参数

Tab.1 Crystallization parameters of PBS/TMC?300 composites

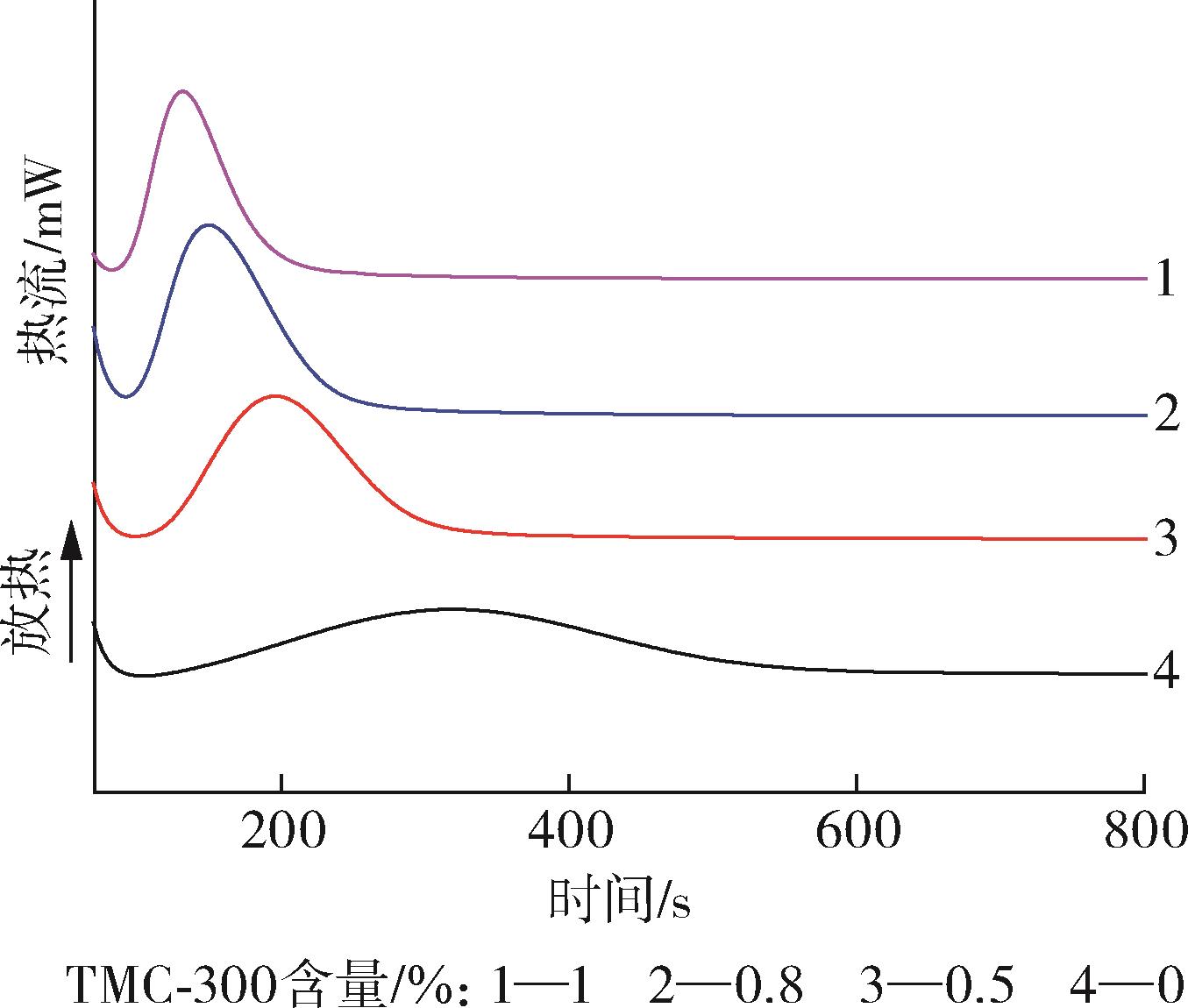

图2 PBS/TMC?300复合材料等温结晶曲线图

Fig.2 Isothermal crystallization curves of PBS/TMC?300

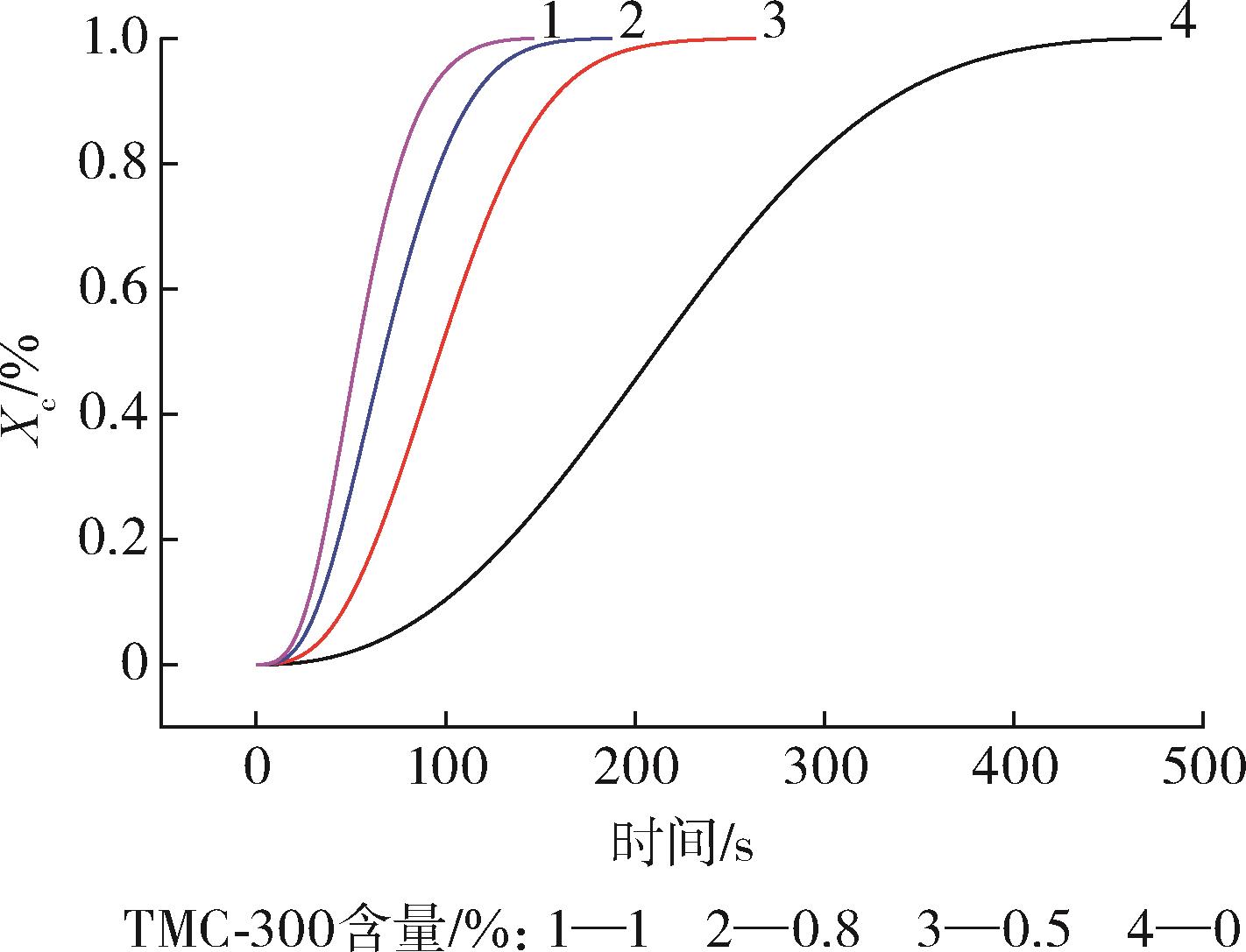

图3 PBS/TMC?300复合材料相对结晶曲线图

Fig.3 Relative crystallization curves of PBS/TMC?300 composites

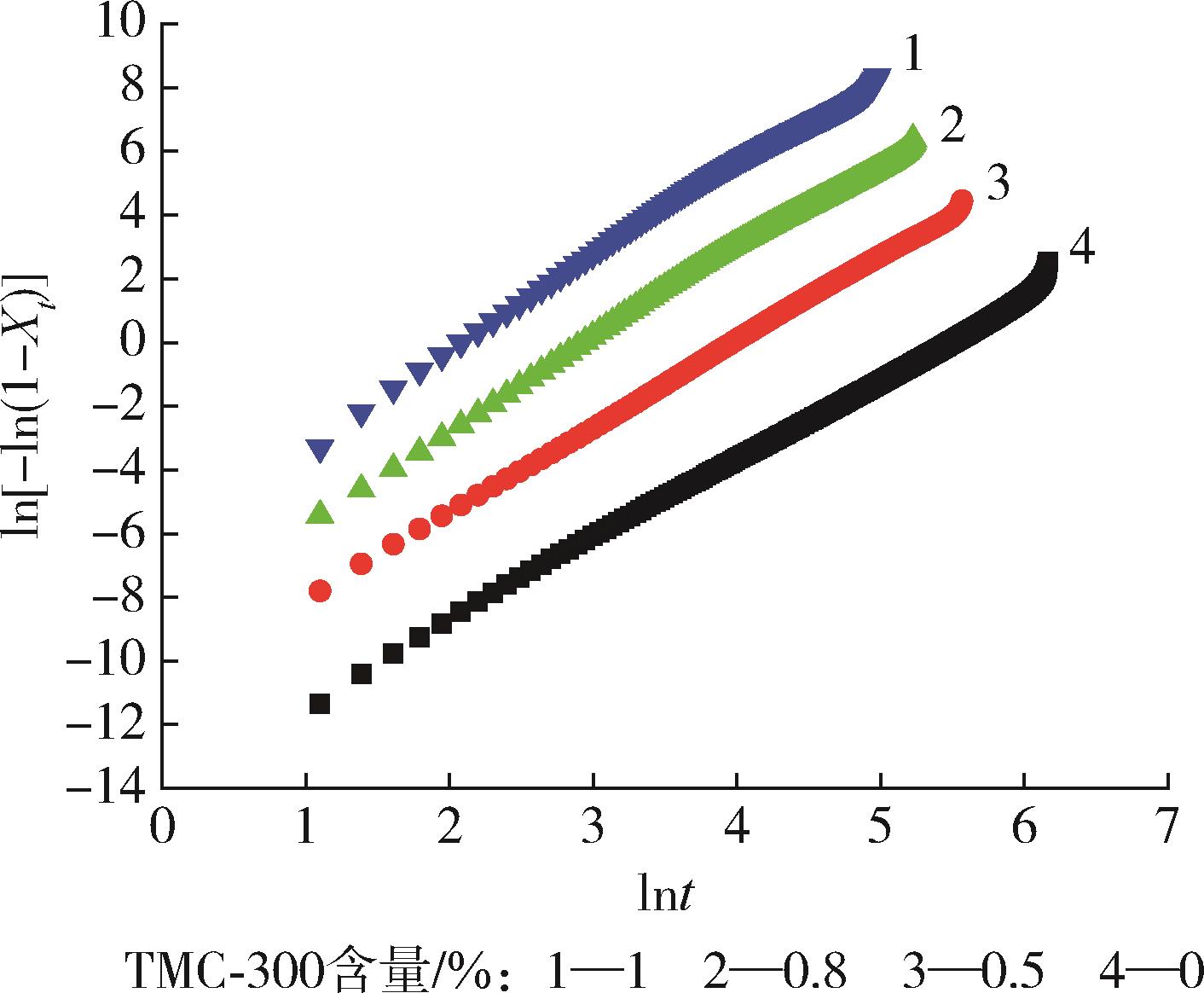

图4 PBS/TMC?300复合材料的Avrami曲线图

Fig.4 Avrami curves of PBS/TMC?300 composites

样品	添加量/%	等温温度/℃	lnk	n	t_1/2/s	k/s^?n
TMC?300	0	95	-13.848 66	2.536 08	203.595 74	9.673 94×10^-7
TMC?300	0.5	95	-12.596 52	2.658 27	99.557 88	3.383 77×10^-6
TMC?300	0.8	95	-11.933 28	2.709 30	71.470 34	6.568 14×10^-6
TMC?300	1	95	-11.583 44	2.771 34	57.252 66	9.319 14×10^-6

表2 PBS/TMC?300结晶动力学参数

Tab.2 Crystallization kinetic parameters of PBS/TMC?300 composites

图5 PBS/TMC?300在不同时间段的偏光显微镜照片

Fig.5 POM of the composites at different time periods

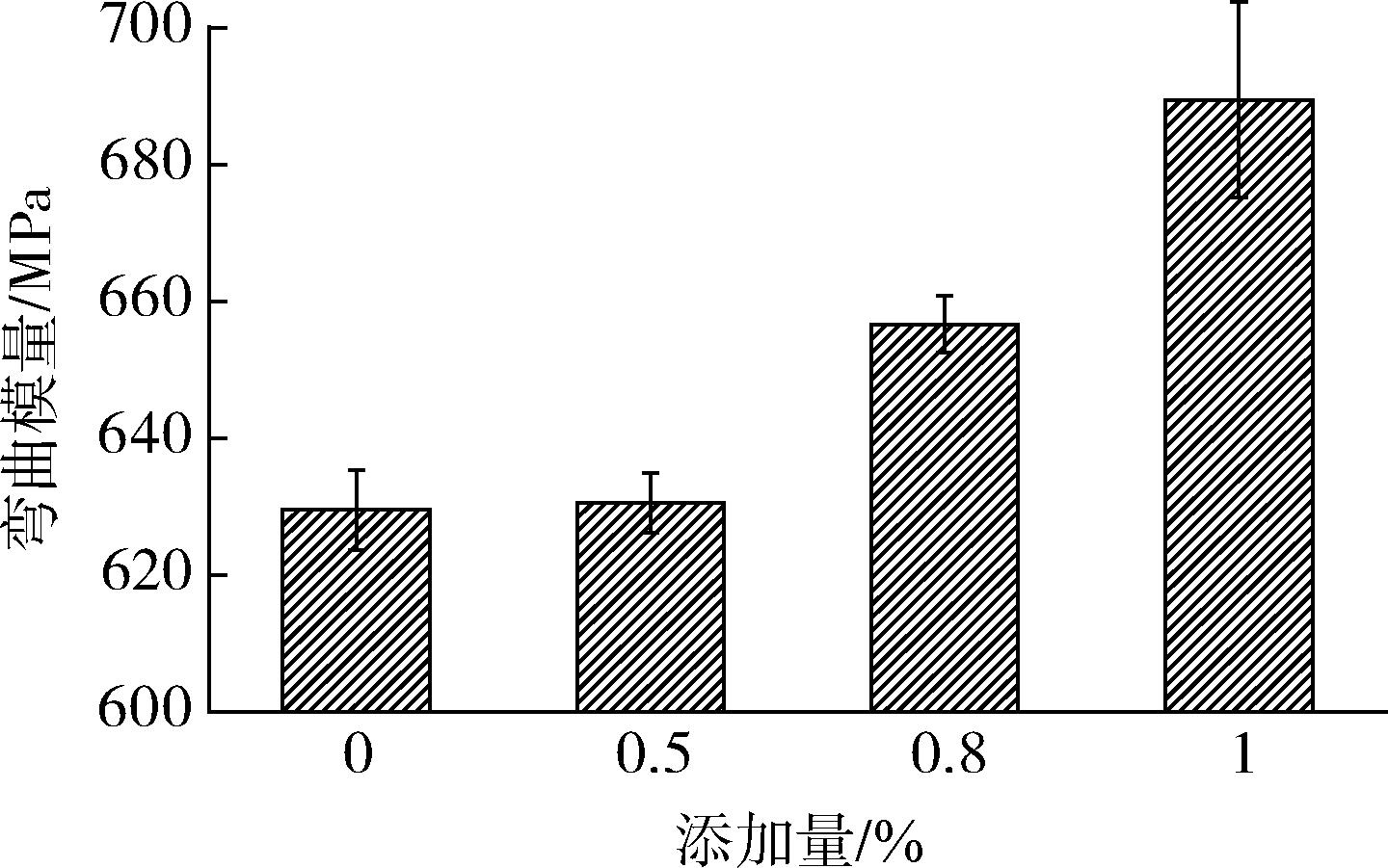

图6 TMC?300/PBS复合材料的弯曲模量

Fig.6 Flexural modulus of TMC?300/PBS composites

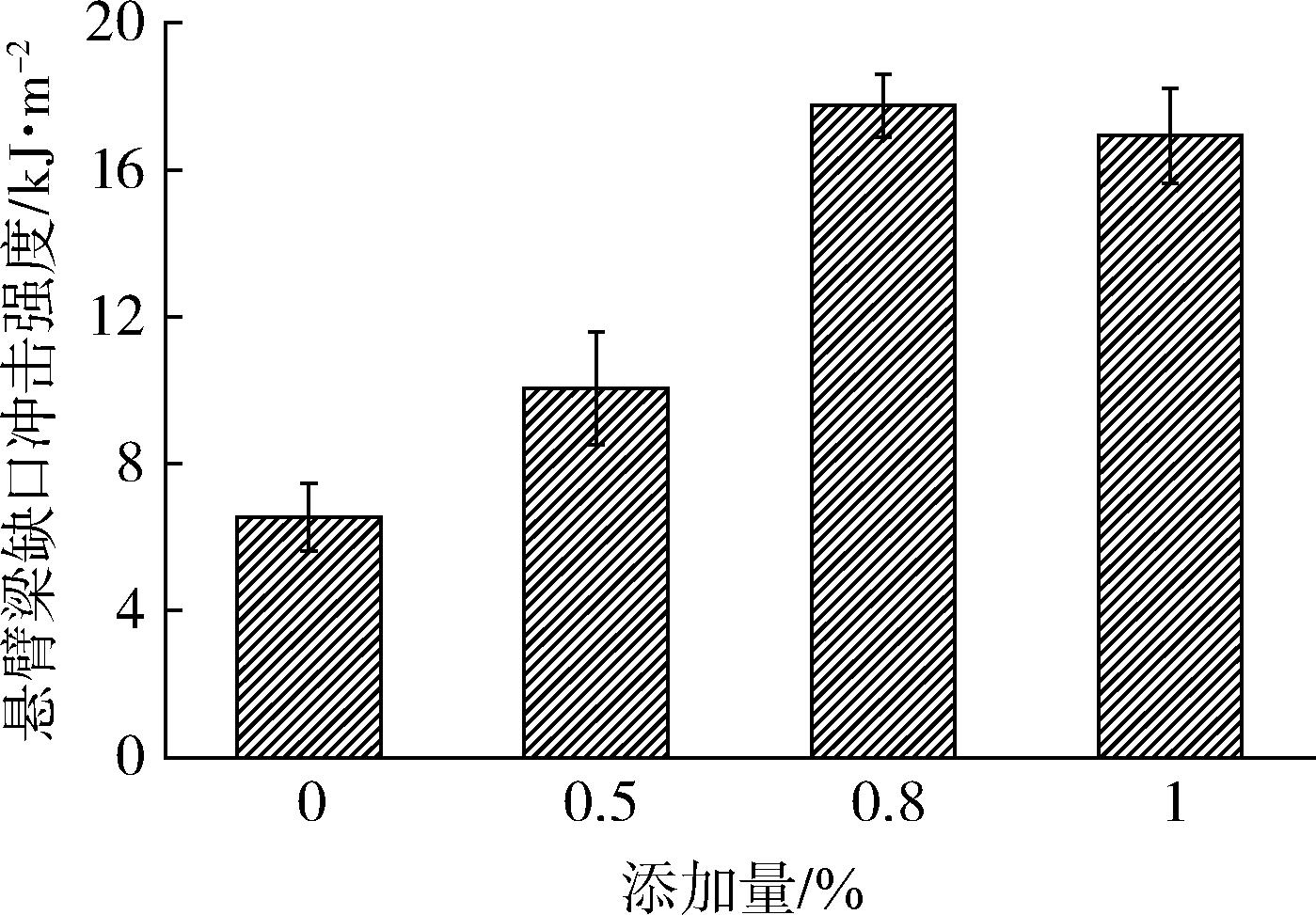

图7 TMC?300/PBS复合材料的冲击强度

Fig.7 Izod impact strength of TMC?300/PBS composites

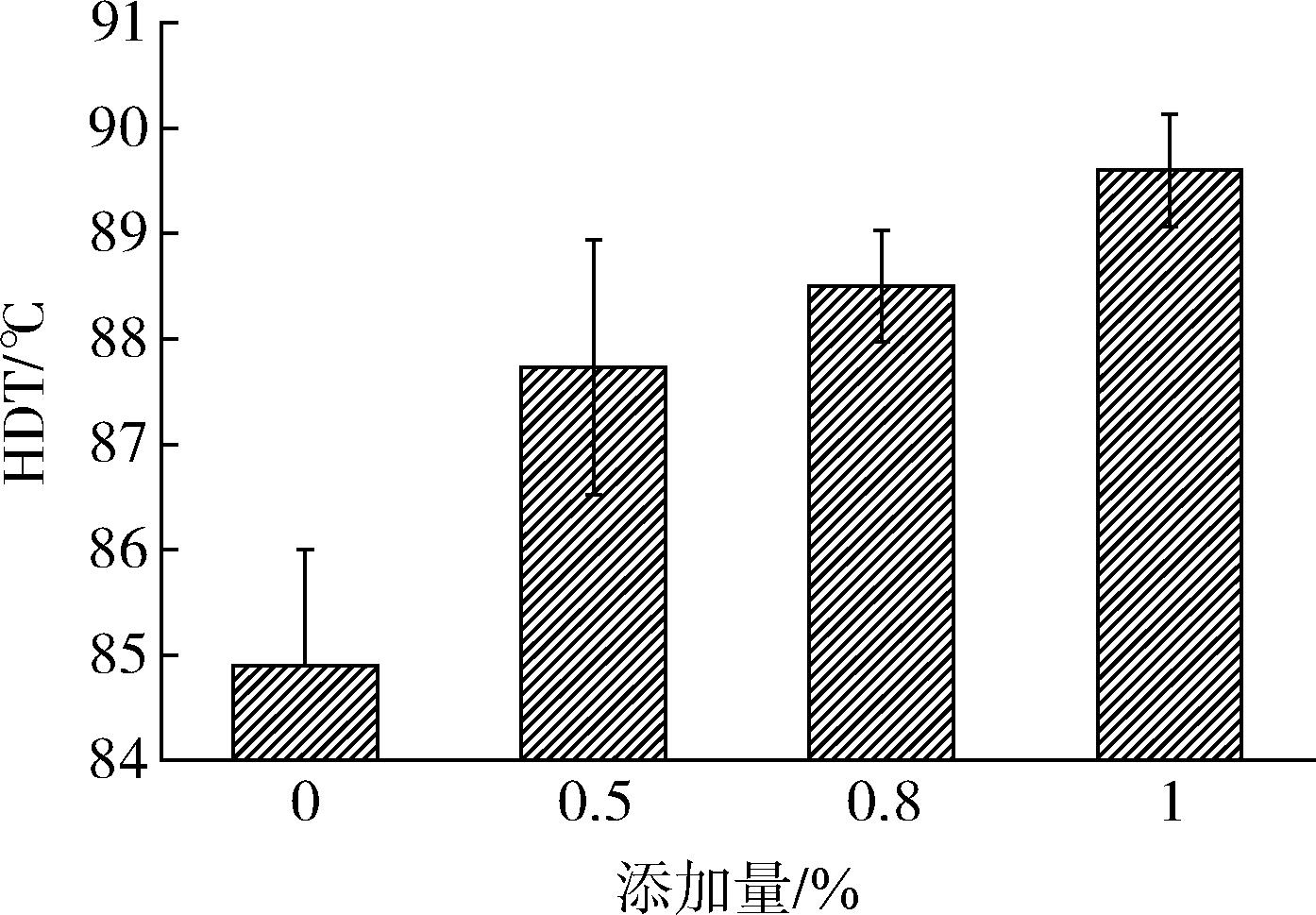

图8 TMC?300/PBS复合材料的热变形温度

Fig.8 Heat distortion temperature of TMC?300/PBS composites

样品	添加量/%	平行于熔体流动方向的收缩率/%	垂直于熔体流动方向的收缩率/%	双向收缩率比值
TMC?300	0	0.77	0.65	1.18
TMC?300	0.5	1.02	0.88	1.15
TMC?300	0.8	0.99	0.92	1.08
TMC?300	1	0.94	0.91	1.04

表3 TMC?300对PBS收缩性能的影响

Tab.3 Shrinkage of TMC?300/PBS composites

参考文献 18

1	魏家瑞.热塑性聚酯及其应用［M］.北京：化学工业出版社，2011：372⁃375.
2	翁云宣，付烨.生物分解塑料与生物基塑料［M］.北京：化学工业出版社，2020：117⁃125.
3	RUNGLAWAN S，NARINYA M.Isothermal and Non⁃isothermal Crystallization Kinetics of PLA/PBS Blends with Talc as Nucleating Agent［J］.Journal of Thermal Analysis and Calorimetry，2020，139（3）：1 941⁃1 948.
4	RUNGSIMA H，NATTAKARN H.Mechanical and Thermal Properties of PLA/PBS Co⁃continuous Blends Adding Nucleating Agent［J］.Energy Procedia，2013， 34（1）：871⁃879.
5	TAN L C，CHEN Y W，ZHOU WH，et al.Novel Approach toward Poly（butylene succinate）/Single⁃walled Carbon Nanotubes Nanocomposites with Interfacial⁃induced Crystallization Behaviors and Mechanical Strength［J］.Polymer，2011，52（16）：3 587⁃3 596.
6	高利斌，陈宇，许国志.成核剂对PBS结晶性能及力学性能的影响［J］.北京工商大学学报（自然科学版），2006，24（02）：5⁃8.
	GAO L B ，CHEN Y，XU G Z.Effects of Nucleating Agent on Crystallization Properties and Mechanical Properties of PBS［J］.Journal of Beijing Technology and Business University（Natural Science Edition），2006，24（02）：5⁃8.
7	魏志勇，周城，宋平，等. 聚丁二酸丁二醇酯/笼型低聚倍半硅氧烷纳米复合材料的结晶行为研究［J］. 高分子学报， 2013，（10）： 1253⁃1261.
	WEI Z Y，ZHOU C，SUN Ping，et al.Retarded Crystallization in Poly （butylene succinate）/Polyhedral Oligomeric Silsesquioxanes Nanocomposites ［J］.Acta Polymerica Sinica， 2013，（10）： 1 253⁃1 261.
8	FAN M，QIU Z.Enhanced Crystallization Rate of Biodegradable Poly（butylene succinate⁃co⁃ethylene succinate） by Poly（butylene fumarate） as an Efficient Polymeric Nucleating Agent［J］.Rsc Advances， 2015，5（117）：96 290⁃96 296.
9	何曼君，张东红，陈维孝，等.高分子物理［M］.上海：复旦大学出版社，2007：181⁃186
10	MARIJA S N，JASNA D.Synthesis and Characterization of Biodegradable Poly（butylene succinate⁃ co ⁃butylene adipate）s［J］.Polymer Degradation and Stability，2001，74（2）：263⁃270.
11	MELVIN A.Kinetics of Phase Change.I General Theory［J］.Journal ofChemical Physics，1939，7（12）：1 103⁃1 113.
12	周卫华，吕美娟，张丽.用SALS法研究PET的结晶机理和结晶动力学［J］.北京化纤工学院学报，1985，（2）：32⁃44.
	ZHOU W H，LV M J，ZHANG L.An Investlgation of the Crystallization Mechanism and Kinetics of PET by SALS Method［J］.Journal of Beijing Institute of Clothing，1985，（2）：32⁃44.
13	GÜMTHER B，ZACHMANN H G.Influence of Molar Mass and Catalysts on the Kinetics of Crystallization and on the Orientation of Poly（ethylene terephthalate）［J］.Elsevier，1983，24（8）：1 008⁃1 014.
14	关家玉，王兰兰，安宝珠，等.不同催化剂PET树脂结晶动力学讨论［J］.影像技术，1992（4）：6⁃8.
	GUAN J Y，WANG Y L，AN B Z，et al. On the Crystallization Kinetics of PET Resins Copolymerized Using Different Catalysts［J］.Image Technology， 1992，（4）：6⁃8.
15	杨始堃，刘佑习，赵冬升，黎少桦，陈玉君.缩聚催化剂用量对PET结晶性能的影响［J］.合成纤维工业，1988，11（6）：34⁃38.
	YANG S K，LIU Y X，ZHAO D S. Effect of the Amount of Condensation Catalyst ON The PET Crystallization［J］.Synthetic Fiber Industry， 1988，11（6）：34⁃38.
16	TAKASHI F.Processability and Properties of Aliphatic Polyesters， ‘BIONOLLE’， Synthesized by Polycondensation Reaction［J］. Polymer Degradation and Stability，1998，59（1）：209⁃214.
17	张洪军，梁晓雯，崔子怡，等.基于Moldflow的手机壳成形翘曲分析及优化设计［J］.机电工程技术，2020，49（8）：196⁃198.
	ZHANG H J，LIANG X W，CUI Z Y，et al.Warpage Analysis and Optimization Design of Mobile Phone Shell Based on Moldflow［J］. Mechanical & Electrical Engineering Technology， 2020，49（8）：196⁃198.
18	苏彬，董斌斌.热塑性材料产品的收缩与翘曲［J］.国外塑料，2006，24（06）：42⁃44.
	SU B，DONG B B.Shrinkage and Warpage of Thermoplastic Material Part［J］. World Plastics， 2006，24（06）：42⁃44.

[1]	于昌永, 辛忠. 基于六氢邻苯二甲酸盐的α/β复合成核剂对聚丙烯性能的影响[J]. 中国塑料, 2022, 36(7): 121-128.
[2]	蒋森, 王立岩, 陈延明, 张乐, 翟桂法. MPO改性PBS共聚酯的合成及其热性能研究[J]. 中国塑料, 2022, 36(4): 24-29.
[3]	李瑞, 姜艳峰, 吴双, 安彦杰, 姜泽钰, 张明强. 升温淋洗分级研究聚丙烯流延膜专用料的微观结构及热学表征[J]. 中国塑料, 2022, 36(3): 53-57.
[4]	孙滔, 杨青, 胡健, 王洋样, 刘博, 云雪艳, 董同力嘎. 聚（乳酸⁃乙醇酸）薄膜制备及其性能研究[J]. 中国塑料, 2022, 36(2): 33-40.
[5]	王振华, 杨正, 琚澳迎, 鲁世科, 刘保英, 房晓敏, 丁涛, 徐元清. 不同增容剂对玻璃纤维增强聚甲醛复合材料性能的影响研究[J]. 中国塑料, 2022, 36(1): 53-60.
[6]	毛晨, 刘番, 鄂毅, 邹姝燕, 龚兴厚. 纳米CoFe₂O₄的制备及其对PLA结晶性能的影响[J]. 中国塑料, 2022, 36(1): 9-14.
[7]	张周雅, 白世建, 张玉霞, 周洪福, 宫芳芳, 唐雪古丽, 王斌. 高分子材料导热性能影响因素研究进展[J]. 中国塑料, 2021, 35(9): 156-165.
[8]	孟鑫, 范敏, 童闯闯, 李超, 高津, 辛忠. 分子筛负载有机磷酸酯成核体系对聚丙烯性能的影响研究[J]. 中国塑料, 2021, 35(9): 95-102.
[9]	薛钰, 殷德贤, 项鲁冰, 周远, 杨雪月, 周洪福. 扩链PBS的微孔发泡行为研究[J]. 中国塑料, 2021, 35(8): 125-130.
[10]	冯喜平, 张盛源, 梁群, 王博. 热塑性树脂基复合材料激光原位固化研究进展[J]. 中国塑料, 2021, 35(6): 111-124.
[11]	许佳怡. 羟丙甲纤维素增韧聚乳酸复合材料的制备及性能研究[J]. 中国塑料, 2021, 35(5): 59-64.
[12]	张一辉, 王从龙, 陈士宏, 王向东. 聚醚酰亚胺发泡技术研究进展[J]. 中国塑料, 2021, 35(4): 124-132.
[13]	吴悠, 王博华, 孙健健, 靳玉娟. 端环氧基型超支化聚合物对PPC/PBS共混物的改性研究[J]. 中国塑料, 2021, 35(4): 5-11.
[14]	邢剑, 张书诚, 余琴, 李长龙, 徐珍珍. 高温抗氧剂对聚苯硫醚结构与性能的影响[J]. 中国塑料, 2021, 35(4): 79-85.
[15]	张静, 李小晴, 周海瑛, 江文正, 钟金环, 李文珠, 张文标. PP/EVA复合发泡材料的制备与性能研究[J]. 中国塑料, 2021, 35(3): 23-29.

成核剂对聚丁二酸丁二醇酯结晶与性能的影响

Effect of Nucleating Agent on Crystallization and Properties of Poly（butylene succinate）

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 11

参考文献 18

相关文章 15

编辑推荐

Metrics

本文评价
