聚乙烯管道热熔接头可靠性评价方法研究

doi:10.19491/j.issn.1001-9278.2022.01.022

中国塑料 ›› 2022, Vol. 36 ›› Issue (1): 148-159.DOI: 10.19491/j.issn.1001-9278.2022.01.022

聚乙烯管道热熔接头可靠性评价方法研究

王振超¹^,², 张莹³, 彭伊娟¹, 余溪³, 张秋菊¹()

^1.江南大学机械工程学院，江苏无锡 214122
^2.罗森博格（无锡）管道技术有限公司，江苏无锡 214161
^3.北京工商大学化学与材料工程学院，北京 100048

收稿日期:2021-11-17 出版日期:2022-01-26 发布日期:2022-01-21

Research progress on reliability assessment methods of polyethylene pipes fusion joint

WANG Zhenchao¹^,², ZHANG Ying³, PENG Yijuan¹, YU Xi³, ZHANG Qiuju¹()

^1.School of Mechanical Engineering，Jiangnan University，Wuxi 214122，China
^2.Rothenberger （Wuxi） Pipe Technologies Co，Ltd，Wuxi 214161，China
^3.College of Chemistry & Material Engineering，Beijing Technology and Business University，Beijing 100048，China

Received:2021-11-17 Online:2022-01-26 Published:2022-01-21
Contact: ZHANG Qiuju E-mail:qjzhang@jiangnan.edu.cn

摘要/Abstract

摘要：

介绍了目前国内外聚乙烯管道熔接接头可靠性评价的短期力学性能和长期耐慢速裂纹拓展的主要检测方法及其适用性研究。近年来，超声波相控阵被广泛应用于熔接接头可靠性无损检测，其自动化检测和结果智能化判定是一个重要的研究方向。目前我国标准中对熔接接头可靠性检测的项目较少，为使聚乙烯承压管道向厚壁、大口径、高耐压、耐高温、长寿命和更安全的方向发展，需要建立完整、适用的熔接接头可靠性表征和测试方法，建立加速试验和采用较小试样替代完整管材试样的方法。最后，展望了利用现代科技手段和装备实现原材料的性能受控地传递到熔接接头上，促进聚乙烯管道的应用技术随着材料的创新而不断发展。

关键词: 聚乙烯, 管道, 熔接接头, 可靠性评价, 加速试验, 无损检测, 性能传递

Abstract:

This manuscript first introduces the main methods for reliability evaluation of polyethylene pipe butt?fused joints in terms of short?term mechanical performance and long?term slow crack growth resistance capability. In recent years， phased?array ultrasonic have been widely used in non?destructive testing of the reliability of welded joints. Its testing automation and intelligent qualification technologies have become a mainstream research direction. At present， there are few tests on the reliability of welded joints in Chinese standards. In order to make polyethylene pressure?bearing pipelines developed in the direction of thick?walled， large?diameter， high?pressure resistance， extreme temperature application， long service life， and more safe， the reliability assessment of welded joints is required. The complete testing methods and package including accelerated testing， use of smaller samples instead of pipeline samples are hoped to be established. Finally， expect to see the new technologies used to transfer the characters of material to fused joints to facilitate the development of pipes application together with materials innovation.

Key words: polyethylene, pipe, fusion joint, reliability assessment method, accelerated testing, non?destructive inspection, characters transferring

中图分类号:

TQ325.1⁺2

王振超, 张莹, 彭伊娟, 余溪, 张秋菊. 聚乙烯管道热熔接头可靠性评价方法研究[J]. 中国塑料, 2022, 36(1): 148-159.

WANG Zhenchao, ZHANG Ying, PENG Yijuan, YU Xi, ZHANG Qiuju. Research progress on reliability assessment methods of polyethylene pipes fusion joint[J]. China Plastics, 2022, 36(1): 148-159.

图/表 16

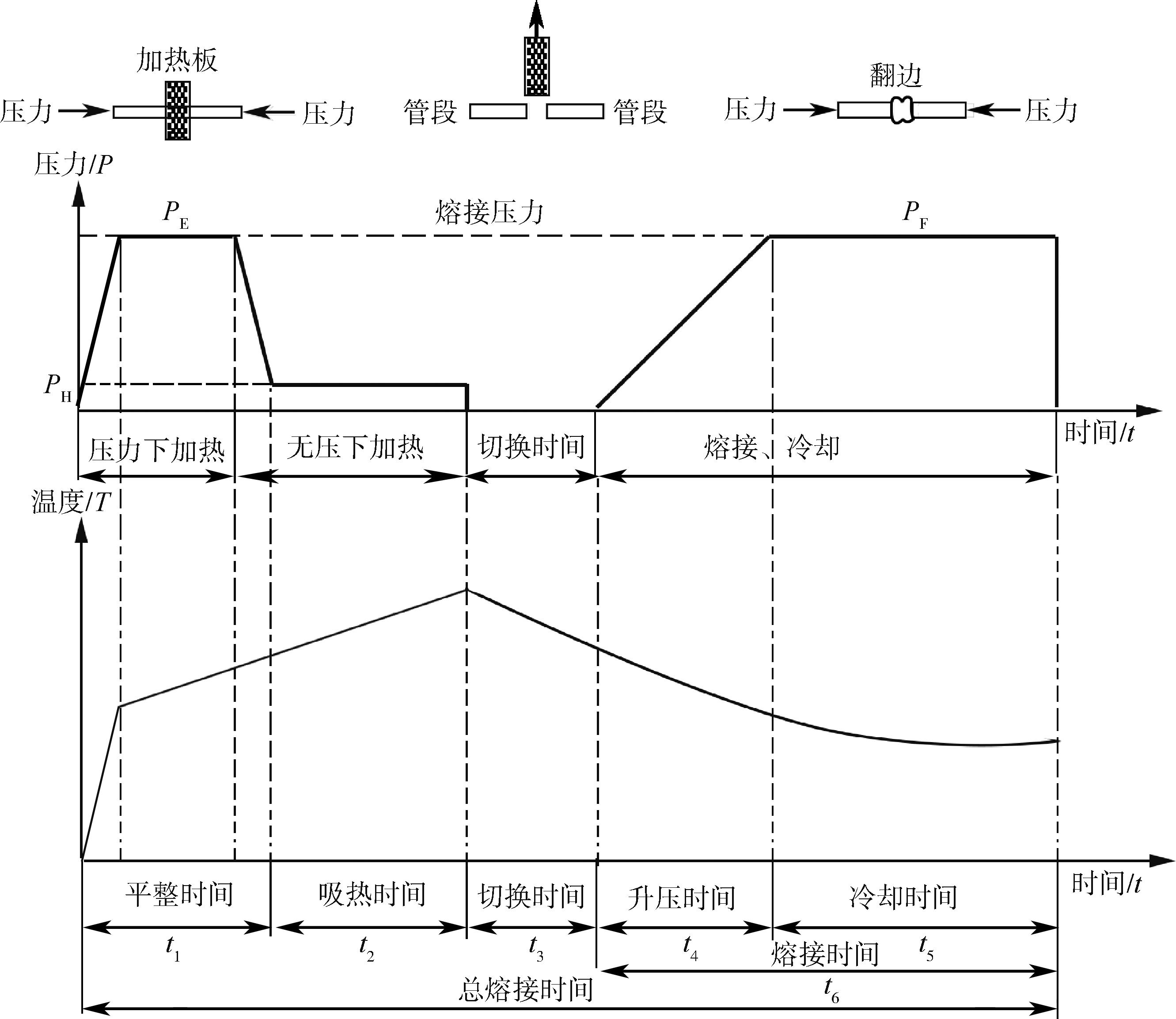

图1 熔接过程和熔接工艺

Fig.1 Hot plate fusion joint process

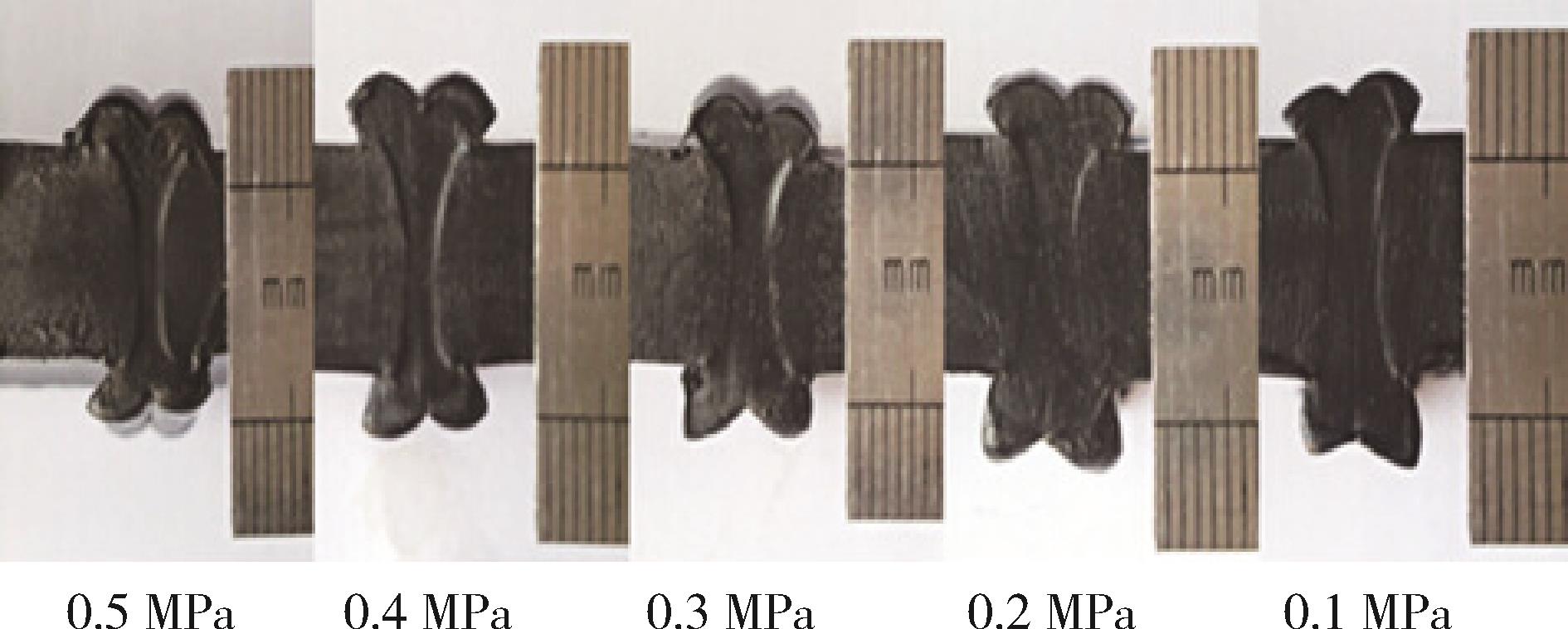

图2 不同熔接作用力产生的接头区域X形状和大小

Fig.2 X size created by different fusion force

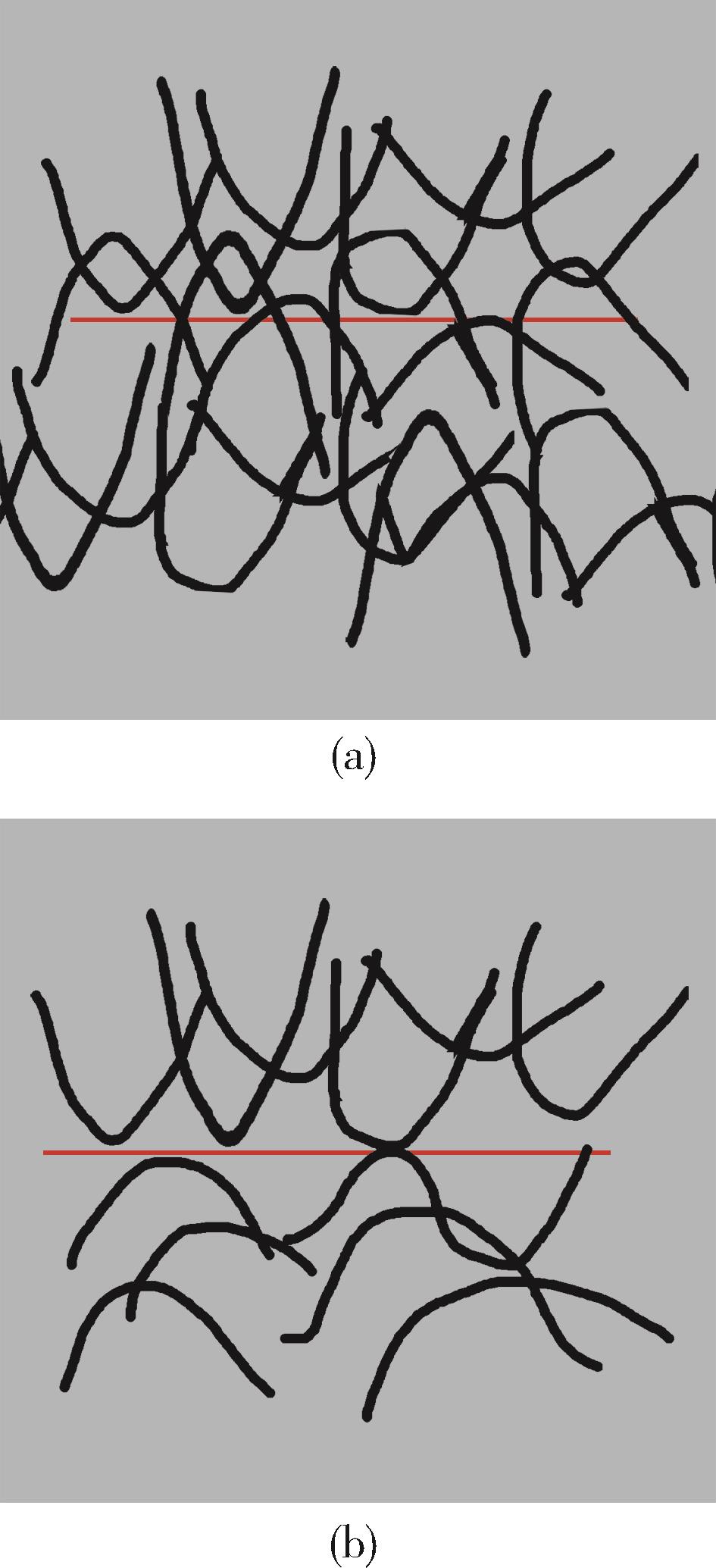

图3 熔接接头分子链形态示意图

Fig.3 Molecular chain at fusion joint point

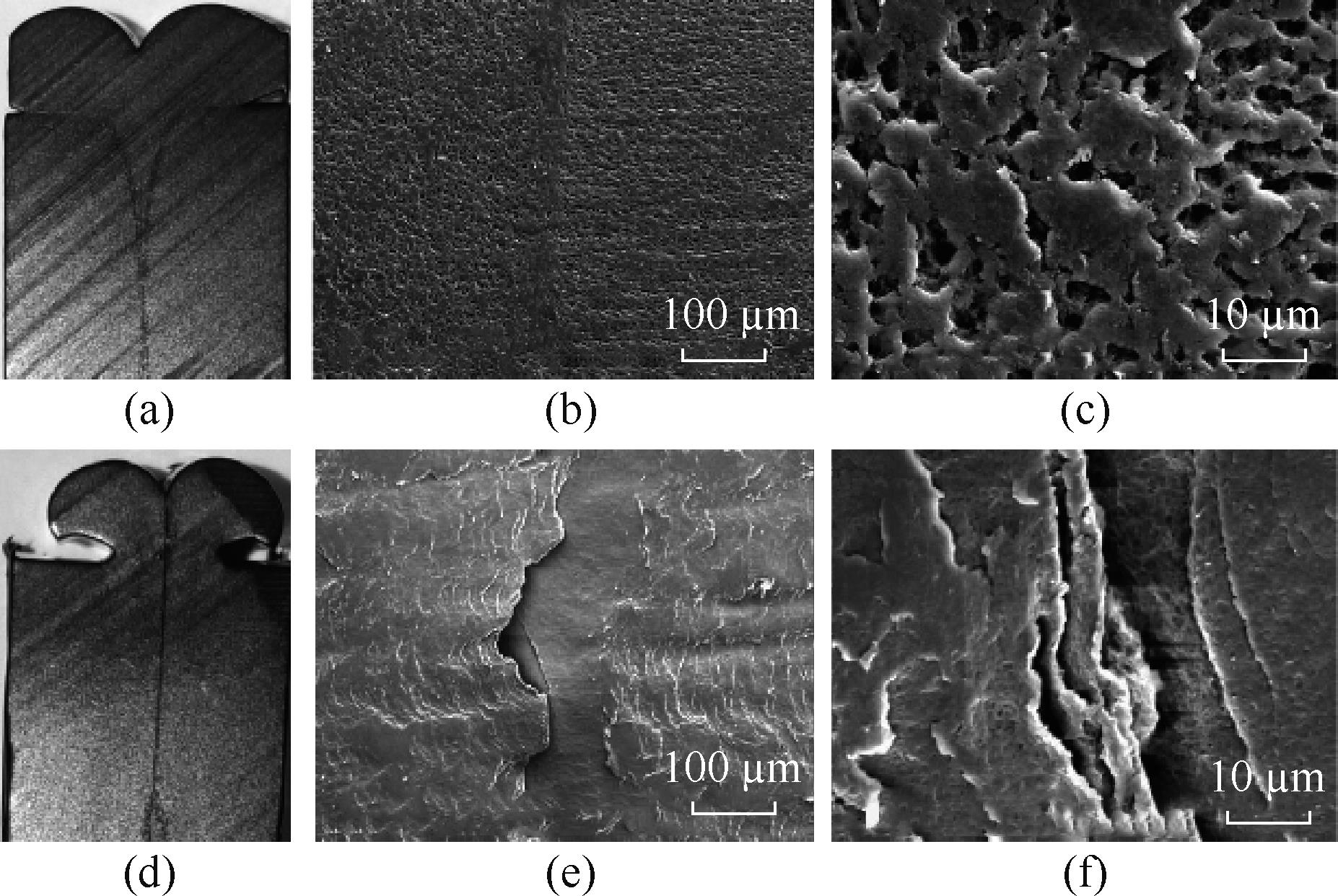

图4 熔接接头剖面图和显微图

Fig.4 Fusion joint photo and its SEM picture

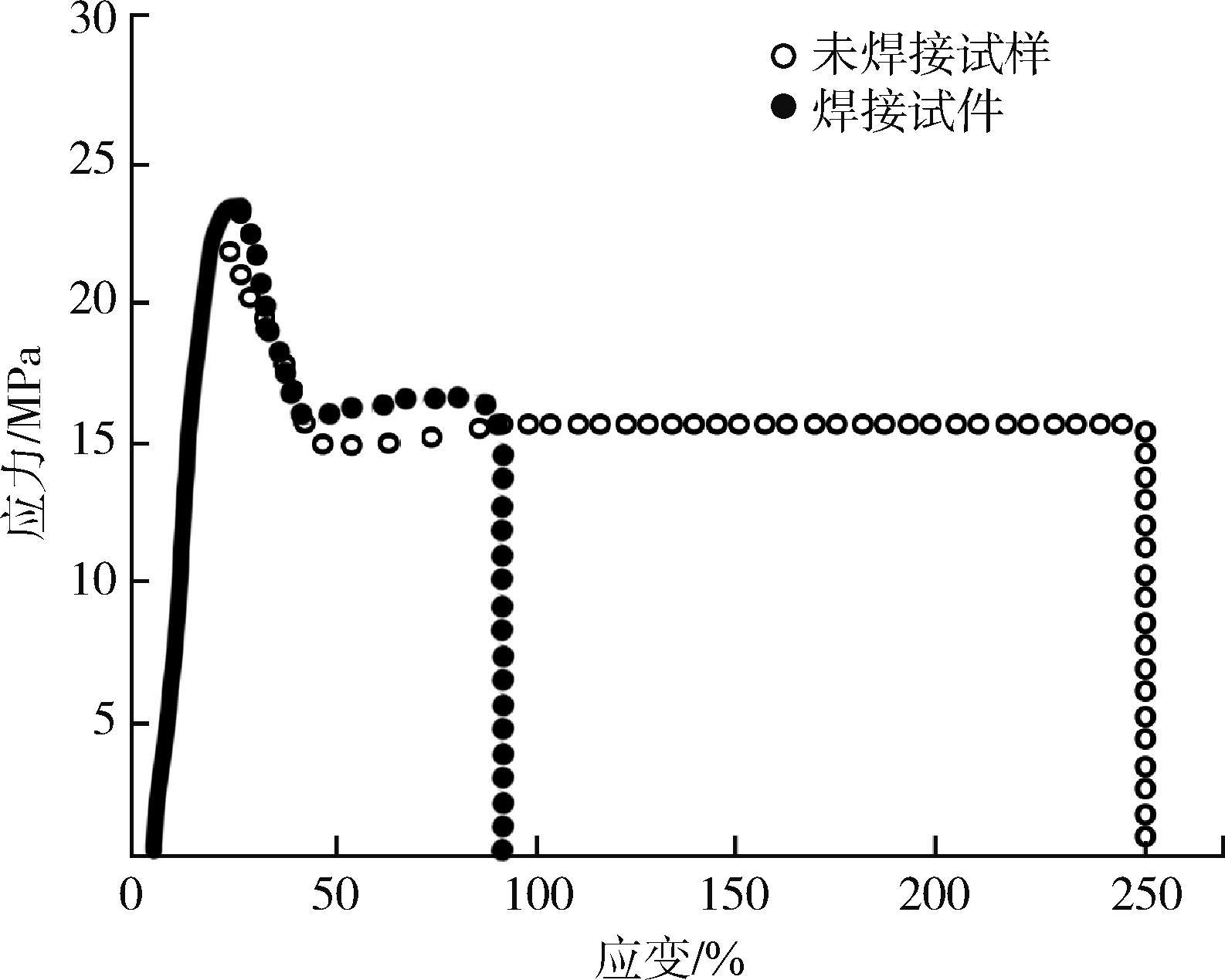

图5 拉伸测试应力?应变曲线

Fig.5 Stress?strain chart of tensile test

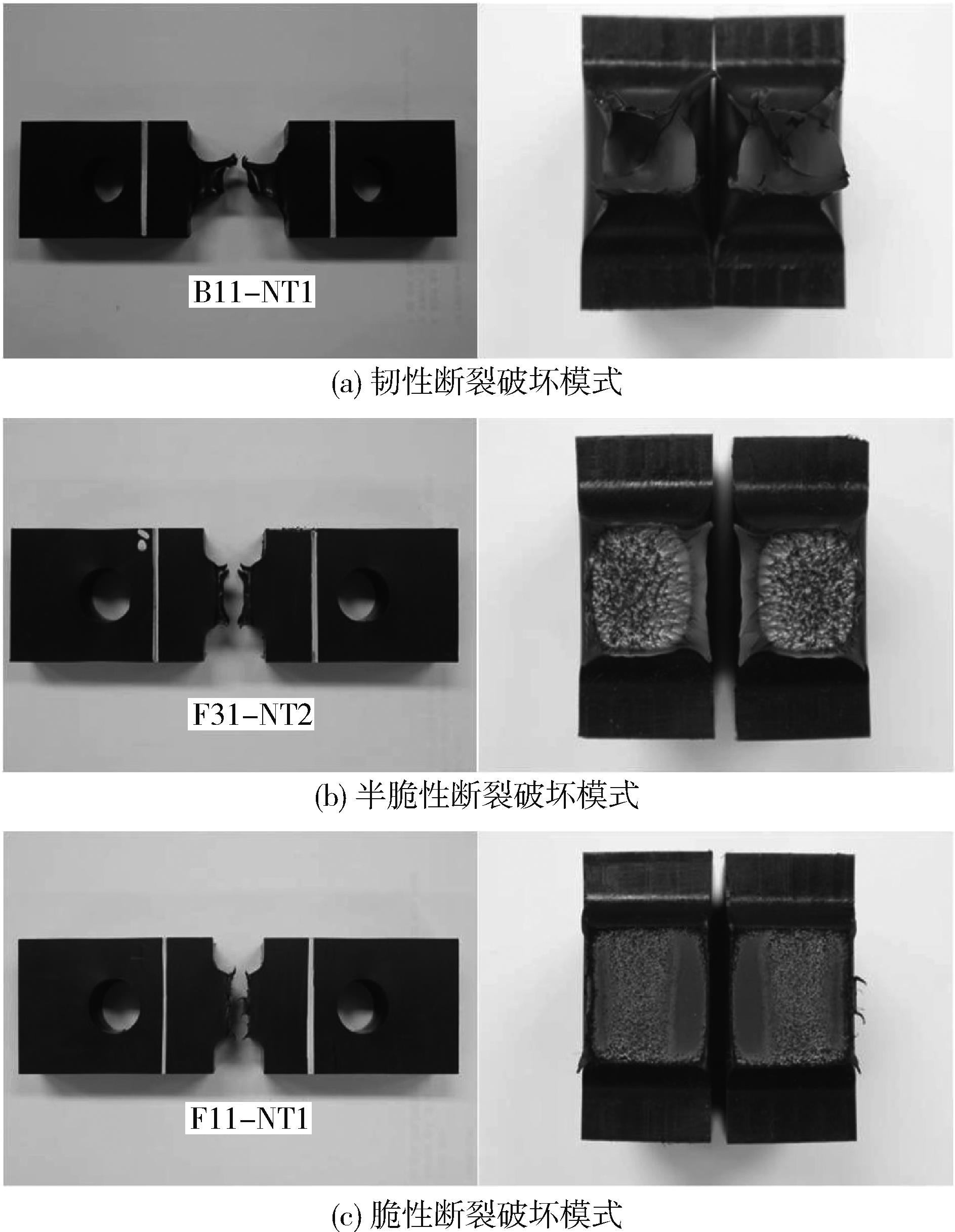

图6 试样拉伸断裂形式和断面图

Fig.6 Fracture types and photos

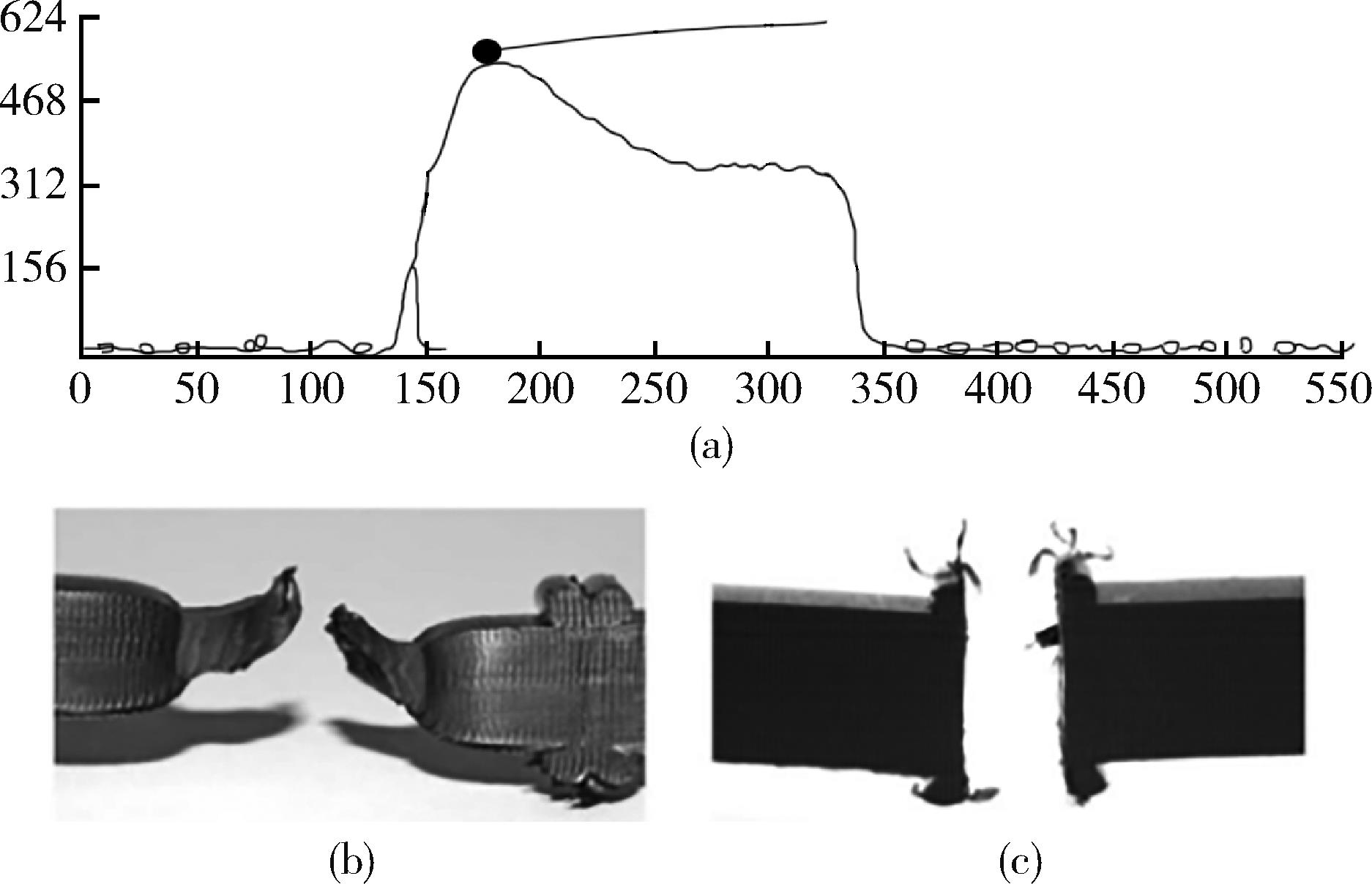

图7 高速拉伸冲击测试曲线和断裂形式

Fig.7 Impact test chart and fracture types

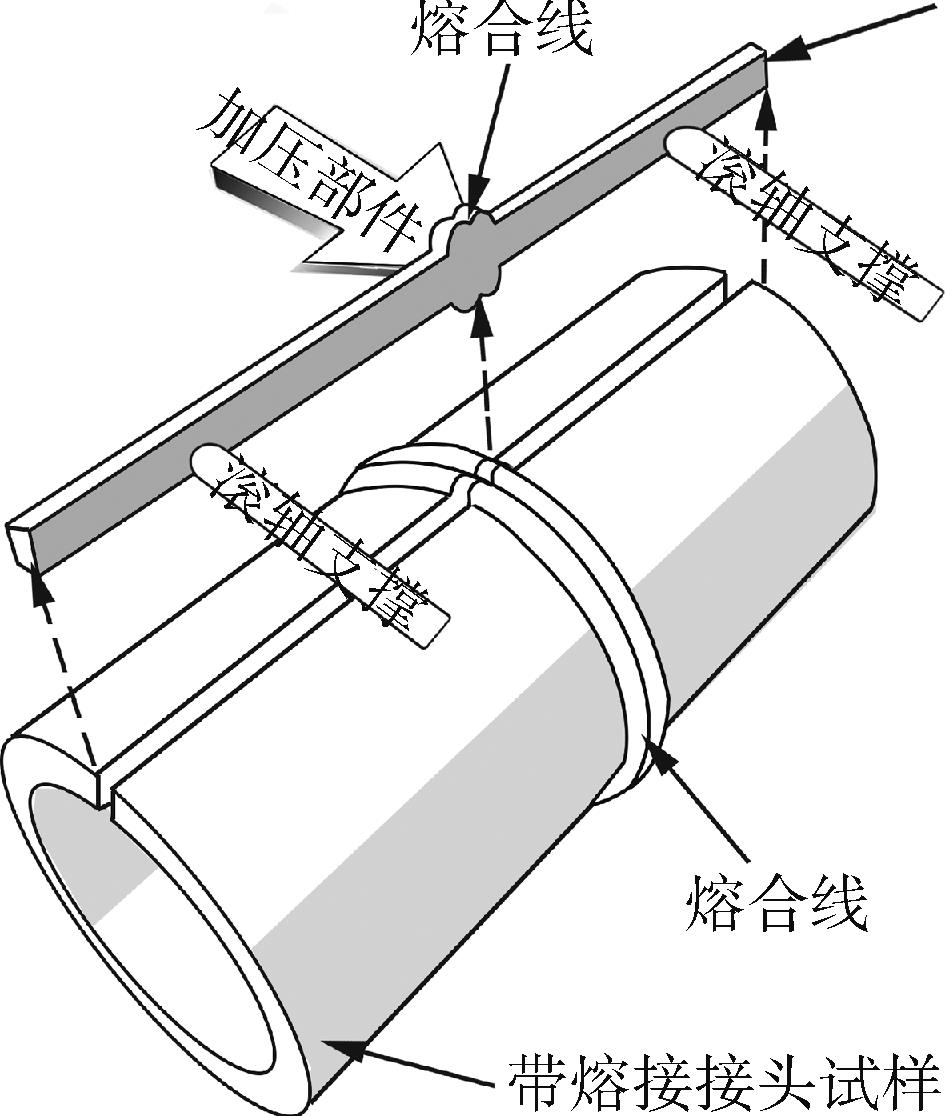

图8 弯曲测试取样和载荷示意

Fig.8 Bend test sampling and loading

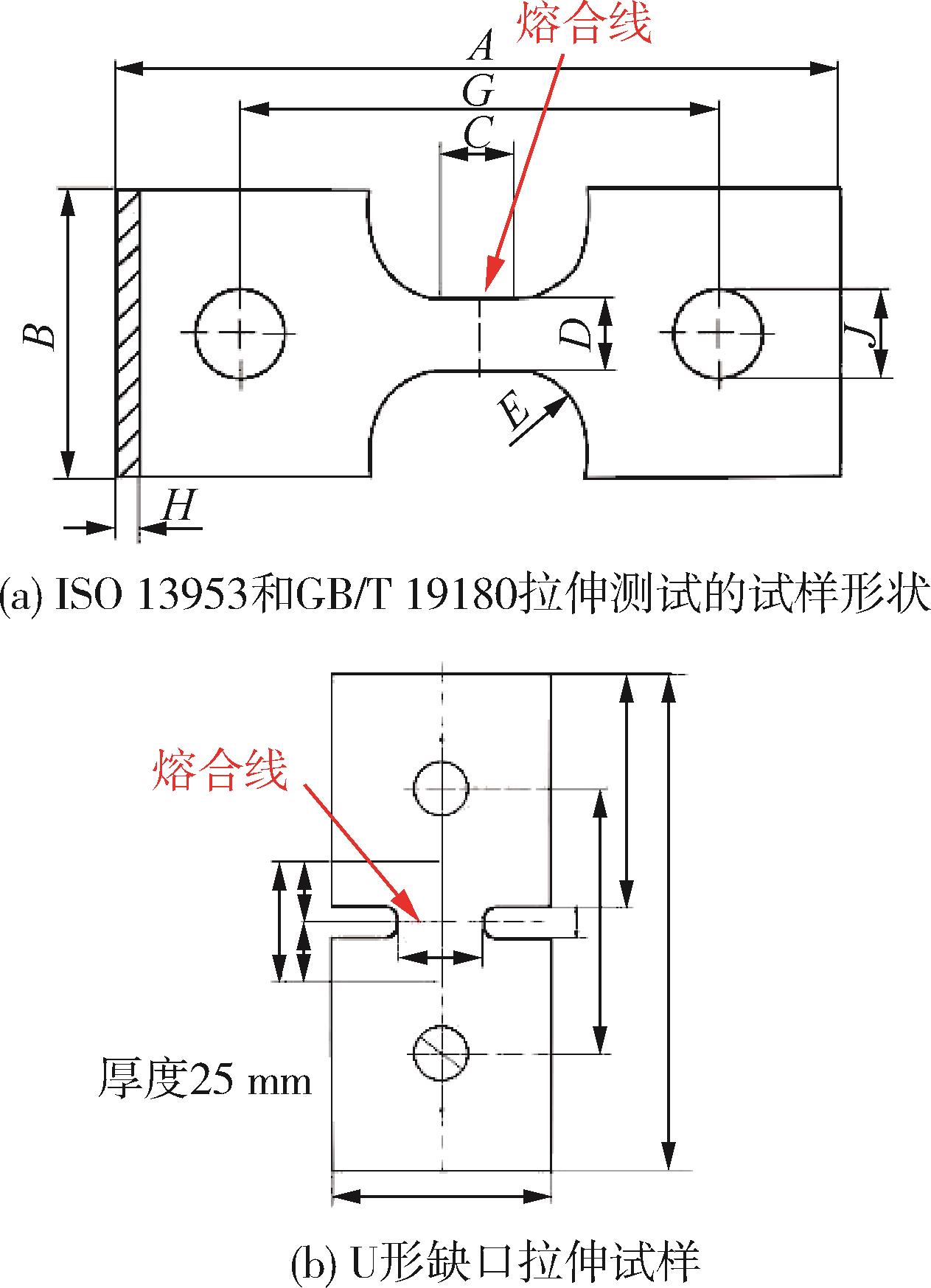

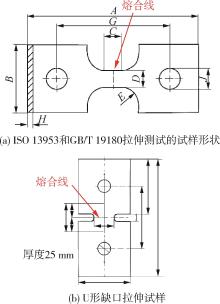

图9 拉伸测试试样形状示意图

Fig.9 Sample shape of tensile tests

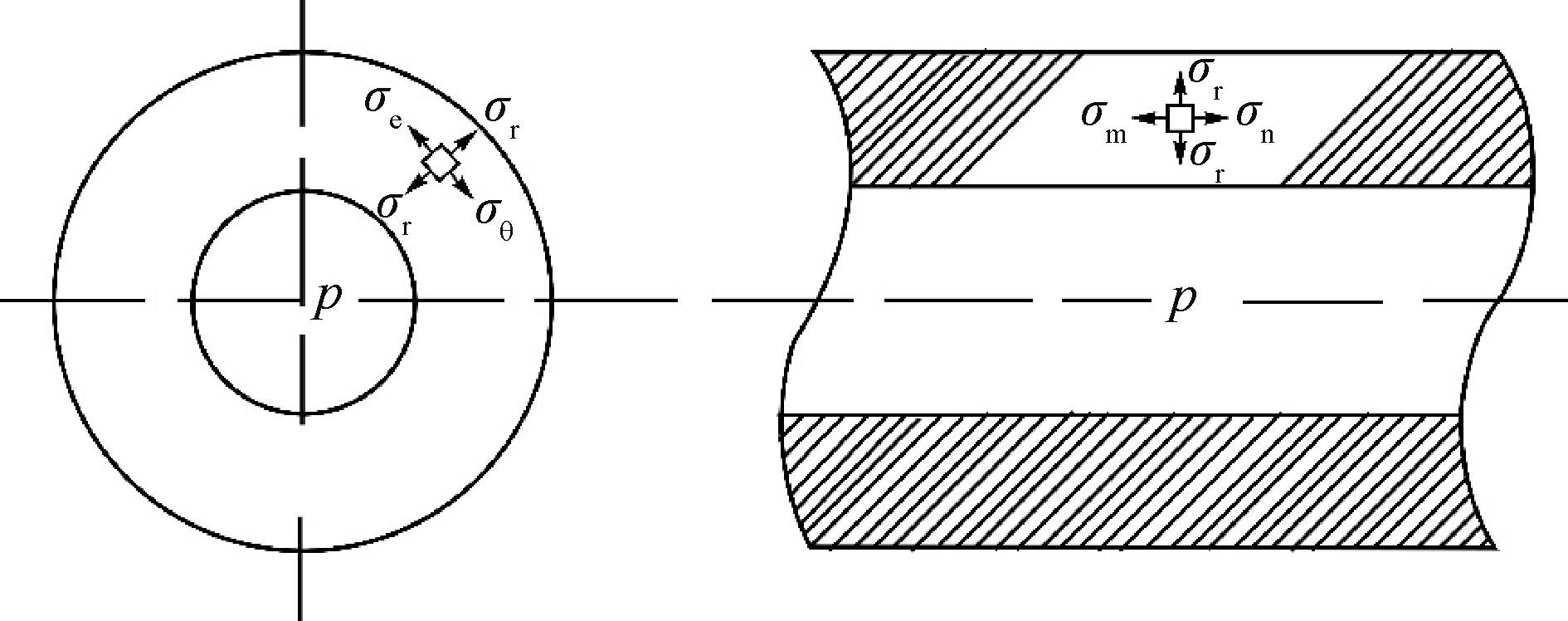

图10 管壁内应力模型

Fig.10 Stress model inside pipe wall

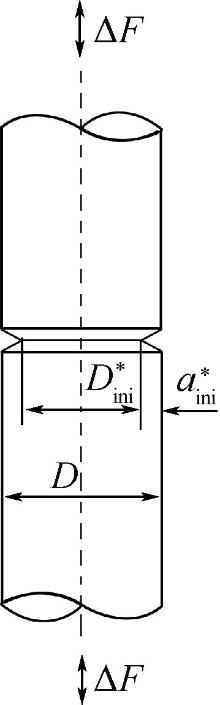

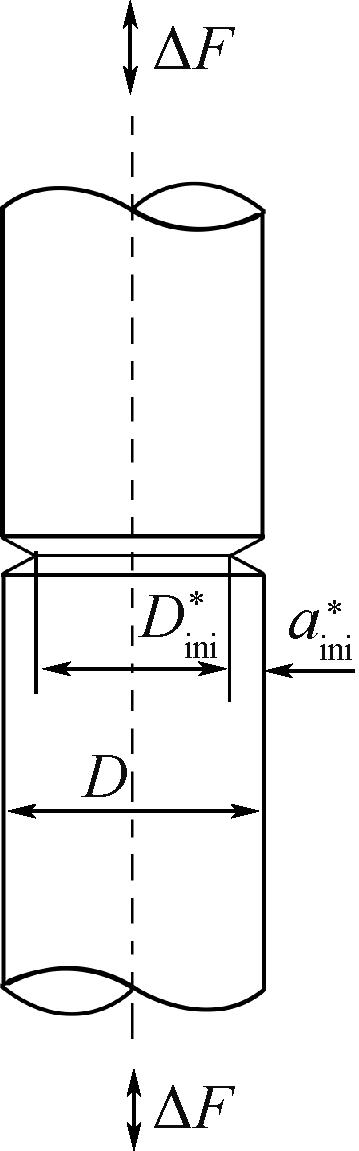

图11 CRB 试样形状

Fig.11 CRB sample shape

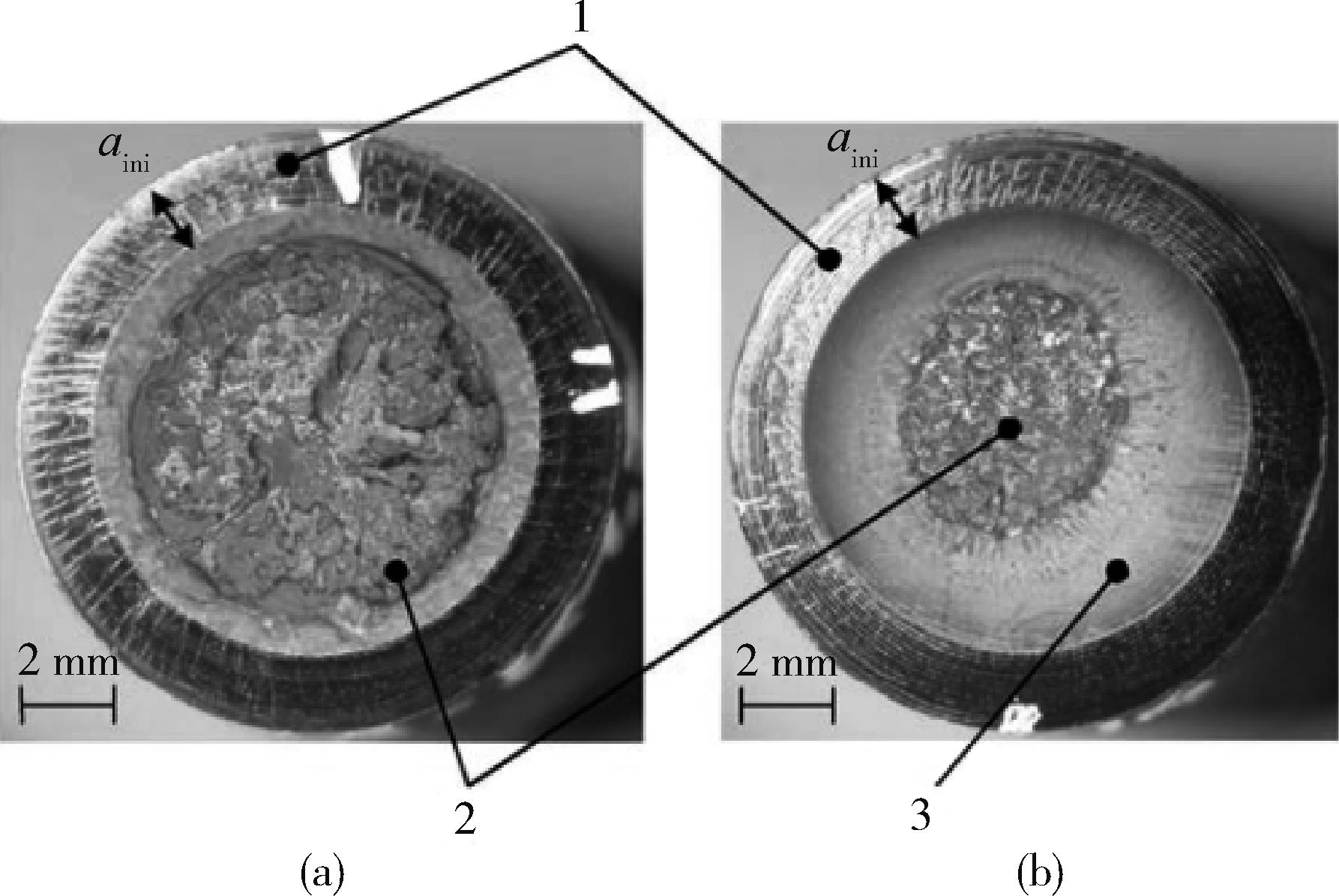

图12 CRB 试样韧性和脆性断裂形态

Fig.12 CRB ductile and brittle fracture photos

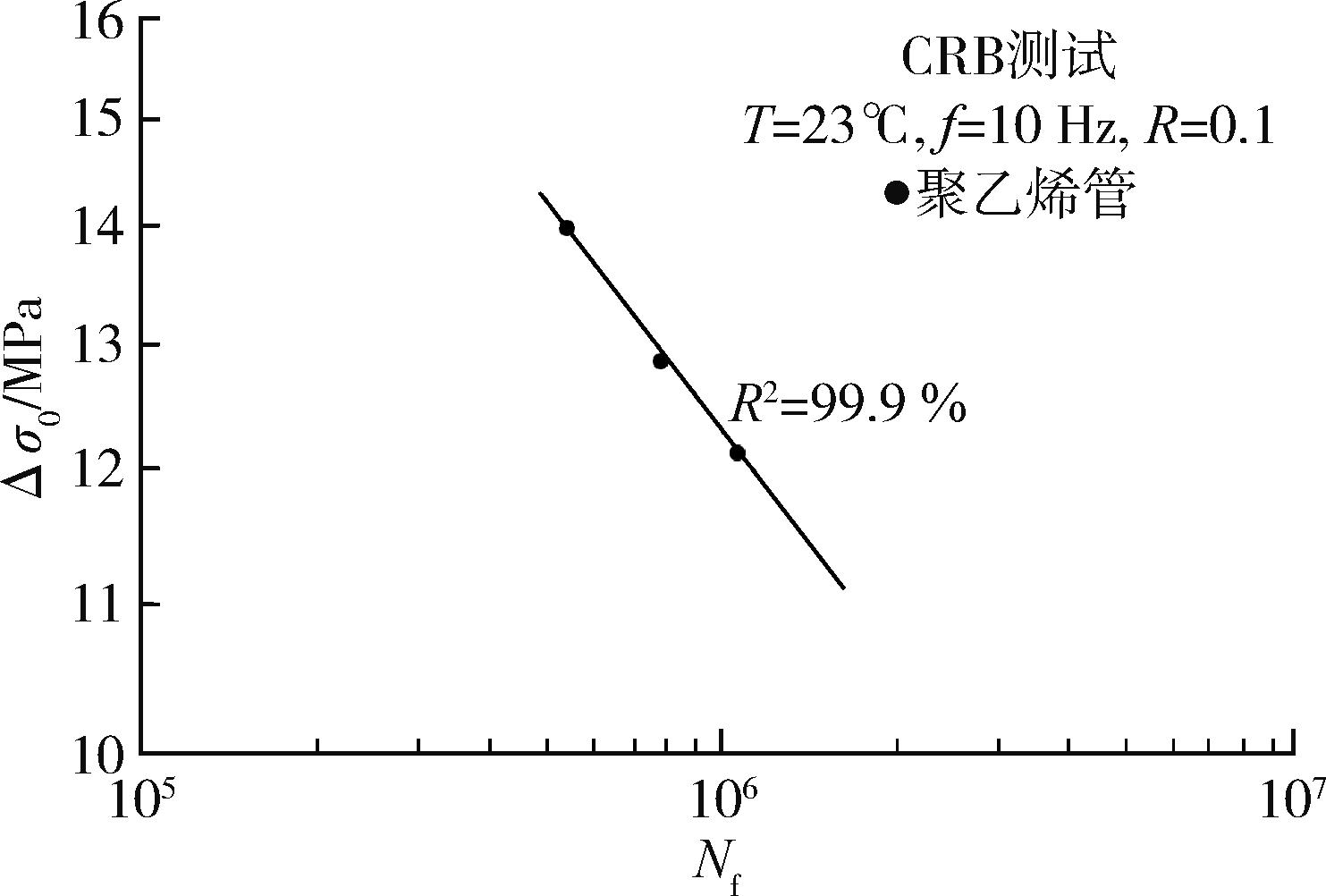

图13 CRB 测试结果应力?循环次数双对数曲线

Fig.13 CRB testing data double logarithmic diagram of ?σ versus Nf

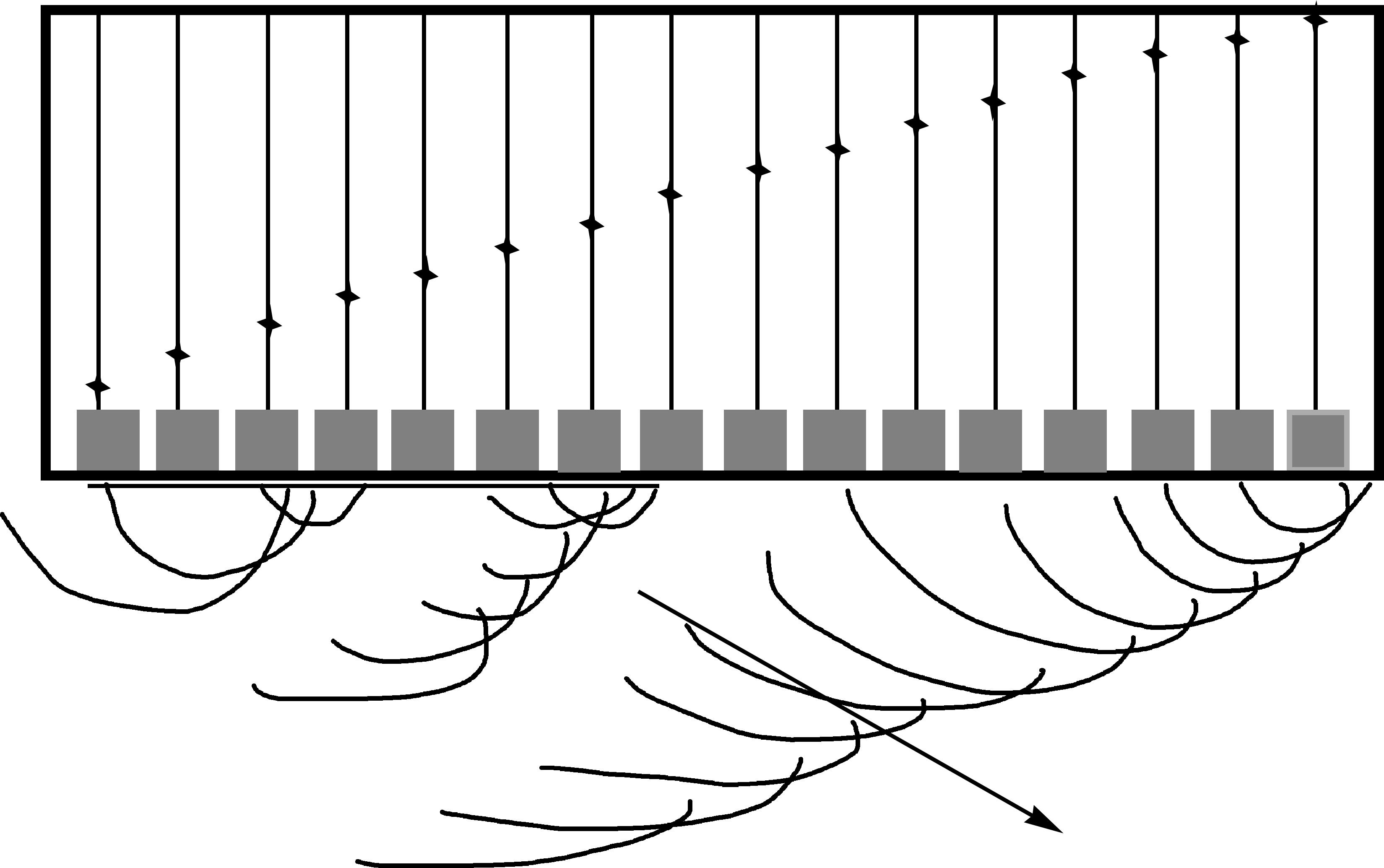

图14 超声相控阵改变声束角度

Fig.14 Phased ultrasonic changed angle

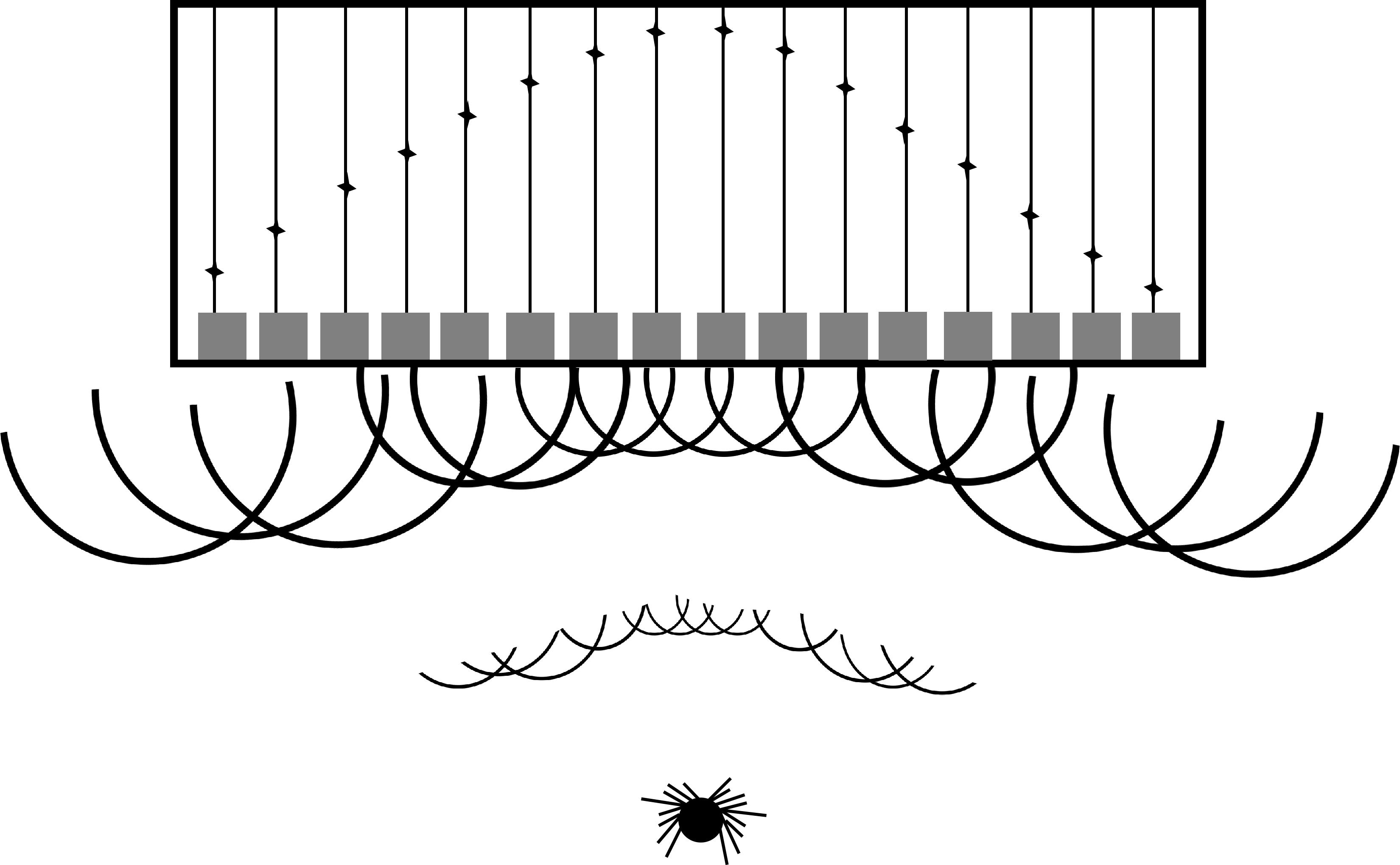

图15 超声波相控阵改变焦距

Fig.15 Phased ultrasonic changed focal point

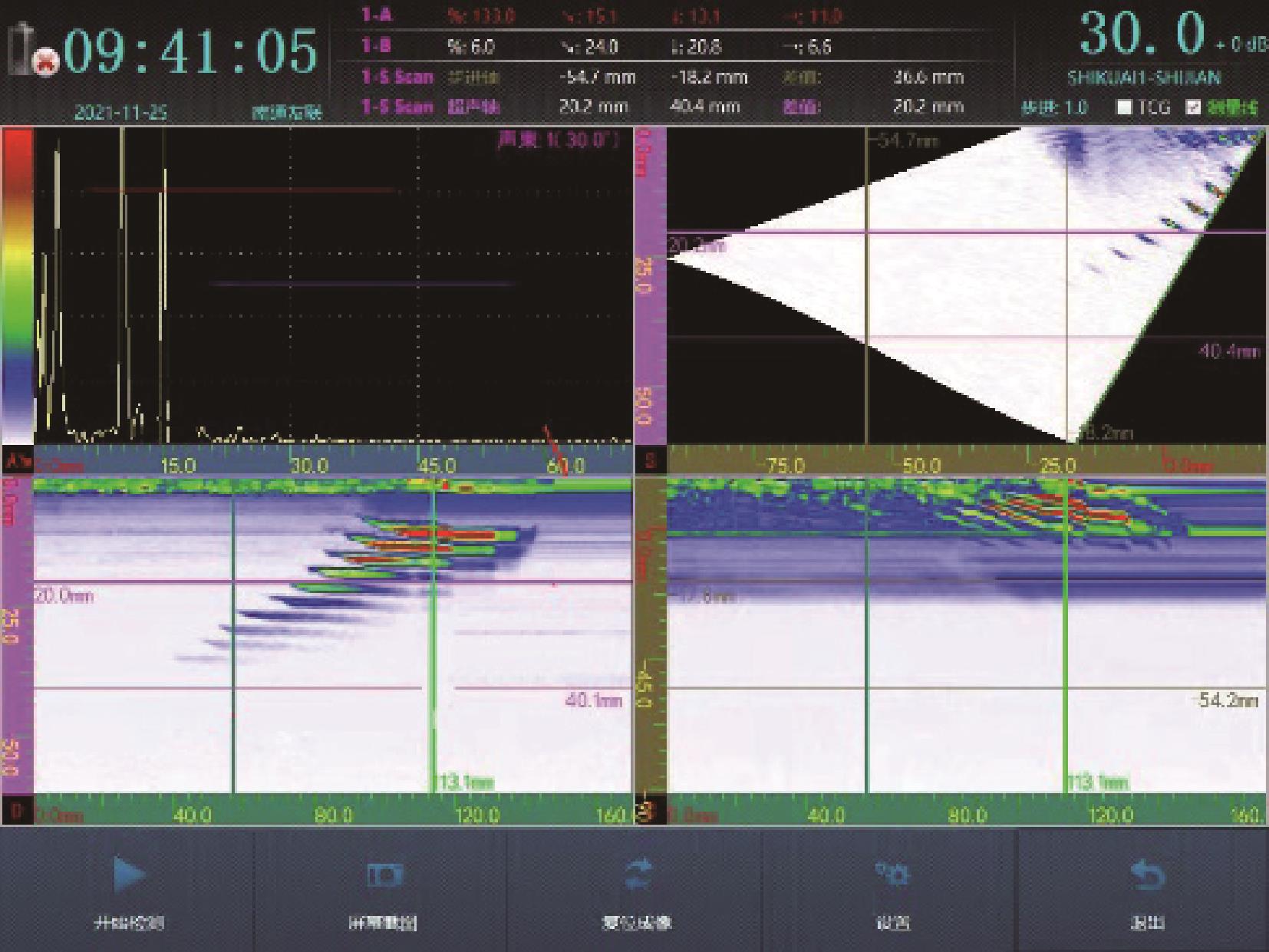

图16 超声波相控阵检测缺陷的不同扫描图

Fig.16 Different scan picture from testing

参考文献 35

1	高立新. 建筑冷热水用管道技术要求及塑料管道发展前景［C］//《冷热水用聚丁烯（PB）管道系统》《冷热水用耐热聚乙烯（PE⁃RT）管道系统》标准宣贯会暨技术研讨会.天津，2021.
2	王占杰. 2021塑料管道行业现状及前景展望［C］//《冷热水用聚丁烯（PB）管道系统》《冷热水用耐热聚乙烯（PE⁃RT）管道系统》标准宣贯会暨技术研讨会.天津，2021.
3	李茂东，史军林，黄国家，等. 美国塑料管道失效数据对我国塑料管道安全管理的启发［J］. 中国塑料， 2018，32（3）：92⁃98.
	LI M D， SHI J L， HUANG G J， et al. Revelation of the american plastic pipe failure data to china plastic pipe safety management ［J］. China Plastics， 2018，32（3）：92⁃98.
4	董孝理. 塑料压力管的力学破坏和对策［M］. 北京：化学工业出版社， 2006.
5	. 燃气用埋地聚乙烯（PE）管道系统第1部分：管材［S］. 2015.
6	何平笙. 新编高聚物的结构和性能［M］. 北京：科学出版社， 2009.
7	M A A EL⁃BAGORY TAREK， HOSSAM E M S， Y A YOUNAN MAHER. Effect of strain rate， thickness， welding on the J⁃R curve for polyethylene pipe materials ［J］. Theoretical and Applied Fracture Mechanics， 2014， 74：164⁃180.
8	HONGBIN D， JUN P. The effects of welded joint characteristics on its properties in HDPE thermal fusion welding［J］. World Scientific， 2017.
9	MIN K K， CHOI S W， HYUN H S. Microstructural investigation of butt⁃fusion joint in high⁃density polyethylene pipes using wide⁃and small⁃angle X⁃ray Scattering ［J］. Applied Polymer Science， 2018， DOI：10.1002/APP.45668.
10	POKHAREL P， YOONSANG K， CHOI S. Microstructure and mechanical properties of the butt joint in high density polyethylene pipe［J］. International Journey of Polymer Science， .
11	HAO Y， LUO X H， SHEN K Z， et al. The role of mandrel rotation speed on morphology and mechanical properties of polyethylene pipes produced by rotational shear［J］. Polymer， 2019， 18：4121915.
12	NIE M， WANG Q. Control of rotation extrusion over shish⁃kebab crystal alignment in polyethylene pipe and its effect on the pipe’s crack resistance［J］. Applied Polymer Science.
13	BELAZIZ A， MOHAMED M. Experimental study of the weld bead zones of a high⁃density polyethylene pipe （HDPE）［J］. J Fail. Anal. and Preven， 2018， 18：667⁃676.
14	闵文. 含工艺缺陷PE管道热熔焊接接头失效机理分析［D］. 哈尔滨：哈尔滨理工大学， 2015.
15	KIM J S， OH Y J， WOONG C S， et al. Investigation on the thermal butt fusion performance of buried high density polyethylene piping in nuclear power plant［J］. Nuclear Engineering and Technology， 2019， 51：1142⁃1153.
16	RIAHI M， KOOSHAYAN K， MOHAMMAD F G. Analysis of effect of pressure and heat on mechanical characteristics of butt fusion welding of polyethylene pipes［J］. Polymer⁃Plastics Technology and Engineering， 2011， 50：907⁃915.
17	LESKOVICS K， KOLLAR' M， BAR'CZY P. A study of structure and mechanical properties of welded joints in polyethylene pipes ［j］. material science and engineering A， DOI：10.1016/j.mesa.2005.12.019.
18	. 塑料管材和管件燃气和给水输配系统用聚乙烯（PE）管材及管件的热熔对接程序［S］. 2015.
19	（E）. Plastics pipes and fittings ⁃ butt fusion jointing procedures for polyethylene （PE） piping systems ［S］. The International Organization for Standardization. 2017.
20	. Standard practice for heat fusion jointing of polyethylene pipe and fittings ［S］. American Society for Testing and Materials.
	PA19428⁃2959. United States. 2020.
21	BPVCASME. IX⁃2015. Qualification standard for welding， brazing， and fusing procedures； welders； brazers； and welding， brazing， and fusing operators ［S］. The American Society of Mechanical Engineers， 2015.
22	郑津洋，秦永泉，施建峰，等. 聚乙烯管道热熔接头卷边对拉伸性能的影响［J］. 中国塑料， 2009， 23（7）：77⁃80.
	ZHEN J Y， QIN Y Q， SHI J F， et al. Effect of butt fusion welding beads on tensile properties of polyethylene pipes ［J］. China Plastics. 2009， 23（7）：77⁃80.
23	. 用外推法确定热塑性塑料材料以管材形式的长期静液压强度［S］. 2020.
24	KALYANAM S， KRISHNASWAMY P， HIOE Y， et al. A fracture mechanics approach to service life prediction of HDPE fusion joints in nuclear applications［J］. Plastics Engineering， 2015.
25	KRISHNASWAMY P， SHIMD J.， KALYANAM S. Comparison of parent and butt⁃fusion material properties of unimodal high⁃density polyethylene ［J］. Journal of Pressure Vessel Technology， 2017， Vol. 139/041413⁃1.
26	LI H J，GAO B J，DONG J H， et al. Welding effect on crack growth behavior and life assessment of PE pipes ［J］. Polymer Testing， 2016， 52：24⁃32.
27	张建国，董俊华，高炳军，等. 裂纹圆棒法测PE100管材热熔对接接头的抗慢速裂纹扩展性能［J］. 机械工程材料， 2017， 41（9）：36⁃41.
	ZHANG J G， DONG J H， GAO B J， et al. SCG Resistance of butt⁃fusion joint of PE100 pipe tested by cracked round bar method［J］. Material of Mechanical Engineering， 2017， 41（9）：36⁃41.
28	张蕾，林凯明，张建国，等. PE100管及其热熔接头的蠕变裂纹扩展行为［J］. 塑料， 2020， 49（1）：124⁃138.
	ZHANG L， LIN K M， ZHANG J G， et al. Creep crack growth （ccg） behavior of pe100 pipe and its butt⁃fusion joint ［J］. Plastics， 2020， 49（1）：124⁃138.
29	ISO18489：2015（E）. Polyethylene （PE） materials for piping systems ⁃ determination of resistance to slow crack growth under cyclic loading ⁃ cracked round bar test method ［s］. the international organization for standardization. 2015.
30	卢超，钟德煌. 超声相控阵检测技术及应用［M］. 北京：机械工业出版社， 2021.
31	郭伟灿，施建峰，缪存坚，等. 聚乙烯电熔接头超声相控阵检测缺陷自动识别方法［J］. 无损检测， 2017， 39（6）：13⁃72.
	GUO W C， SHI J F， MIAO C J， et al. Automatic defect recognition for phased array ultrasonic inspection of polyolefin electro⁃fusion joint ［J］. Nondestructive Testing， 2017， 39（6）：13⁃72.
32	秦胤康. 核电站高密度聚乙烯管道热熔接头的超声相控阵检测研究［D］. 杭州：浙江大学， 2019.
33	解俊炜，许卫荣，王强，等. 聚乙烯管热熔接头超声波相控阵检测及检出率定量分析［J］. 湖南科技大学学报（自然科学版）， 2019， 40（3）：11⁃16.
	XIE J W， XU W R， WANG Q， et al. Phased array ultrasonic testing used on polyethylene butt fusion joint and quantitative analysis of inspection result［J］. Journal of Henan University of Science and Technology（ Natural Science）， 2019， 40（3）：11⁃16.
34	施建峰，陶杨吉，安成名，等. 聚乙烯燃气管道超声波相控阵检测工程应用案例分析［J］. 压力容器， 2020， 37（12）：54⁃62.
	SHI J F， TAO Y J， AN C M， et al. On⁃site phased array ultrasonic testing of polyethylene gas pipeline［J］. Pressure Vessels， 2020， 37（12）：54⁃62.
35	李礼彬，顾震，周家乐，等. 自适应聚乙烯管道超声信号线检测算法［J］，华东理工大学学报（自然科学版）， 2020（46）.
