利用废弃PET酯交换法合成PBAT的研究

doi:10.19491/j.issn.1001-9278.2022.09.015

中国塑料 ›› 2022, Vol. 36 ›› Issue (9): 105-110.DOI: 10.19491/j.issn.1001-9278.2022.09.015

利用废弃PET酯交换法合成PBAT的研究

李梦璐¹(), 苏婷婷¹(), 王战勇²

^1.辽宁石油化工大学石油化工学院，辽宁抚顺 113001
^2.沈阳农业大学生物科学与技术学院，沈阳 110866

收稿日期:2022-05-19 出版日期:2022-09-26 发布日期:2022-09-26
通讯作者: 苏婷婷（1978—），女，博士，副教授，主要从事塑料的生物降解研究，sutingting1978@126.com
E-mail:nuyoah6446@163.com;sutingting1978@126.com
作者简介:李梦璐（1997—），女，硕士，主要从事聚合物的生物降解研究，nuyoah6446@163.com
基金资助:
辽宁省兴辽英才计划项目(XLYC180734)

Synthesis of PBAT through transesterification with discarded PET

LI Menglu¹(), SU Tingting¹(), WANG Zhanyong²

^1.School of Petrochemical Engineering，Liaoning Petrochemical University，Fushun 113001，China
^2.College of Bioscience and Biotechnology，Shenyang Agricultural University，Shenyang 110866，China

Received:2022-05-19 Online:2022-09-26 Published:2022-09-26
Contact: SU Tingting E-mail:nuyoah6446@163.com;sutingting1978@126.com

摘要/Abstract

摘要：

以废弃聚对苯二甲酸乙二醇酯（PET）矿泉水瓶为原料，采用酯交换法获得聚对苯二甲酸丁二醇酯（PBT）预聚体，再与聚己二酸丁二醇酯（PBA）共聚获得聚对苯二甲酸/己二酸丁二醇酯（PBAT）产物，通过核磁共振光谱仪、红外光谱仪、热重分析仪、差示扫描量热分析仪和万能试验机等对PBAT产物的结构和性能进行了分析表征。结果表明，PBAT产物的热稳定性良好，300 ℃以内不会热分解；PBAT产物的水接触角是78.54°，是一种亲水材料；PBAT产物的断裂伸长率达到900 %以上，具备进一步应用推广的可能性。

关键词: 废弃聚对苯二甲酸乙二醇酯, 聚对苯二甲酸/己二酸丁二醇酯, 酯交换法

Abstract:

Poly（ethylene terephthalate⁃co⁃butylene adipate）（PBAT） was prepared through transesterification using waste poly（ethylene terephthalate）（PET） as a raw material. The structure and compositions of the PBAT products were determined by nuclear magnetic resonance and infrared spectroscopy， and their thermal properties were investigated using TGA and DSC. The contact angle of PBAT was measured by a five⁃point method， and their tensile properties were measured using a universal test machine. The results indicated that there was no thermal decomposition occurring below 300 ºC for the PBAT products. This is an indication of good heat resistance. The PBAT developed in this work exhibited a contact angle of 78.54º， indicating a good hydrophilic nature. Moreover， the PBAT presented elongation at break of over 900 %， indicating a good application potential.

Key words: discarded poly（ethylene terephthalate）, poly（terephthalic acid?co?adipic acid?co?butylene glycol）, transesterification method

中图分类号:

TQ325

李梦璐, 苏婷婷, 王战勇. 利用废弃PET酯交换法合成PBAT的研究[J]. 中国塑料, 2022, 36(9): 105-110.

LI Menglu, SU Tingting, WANG Zhanyong. Synthesis of PBAT through transesterification with discarded PET[J]. China Plastics, 2022, 36(9): 105-110.

图/表 8

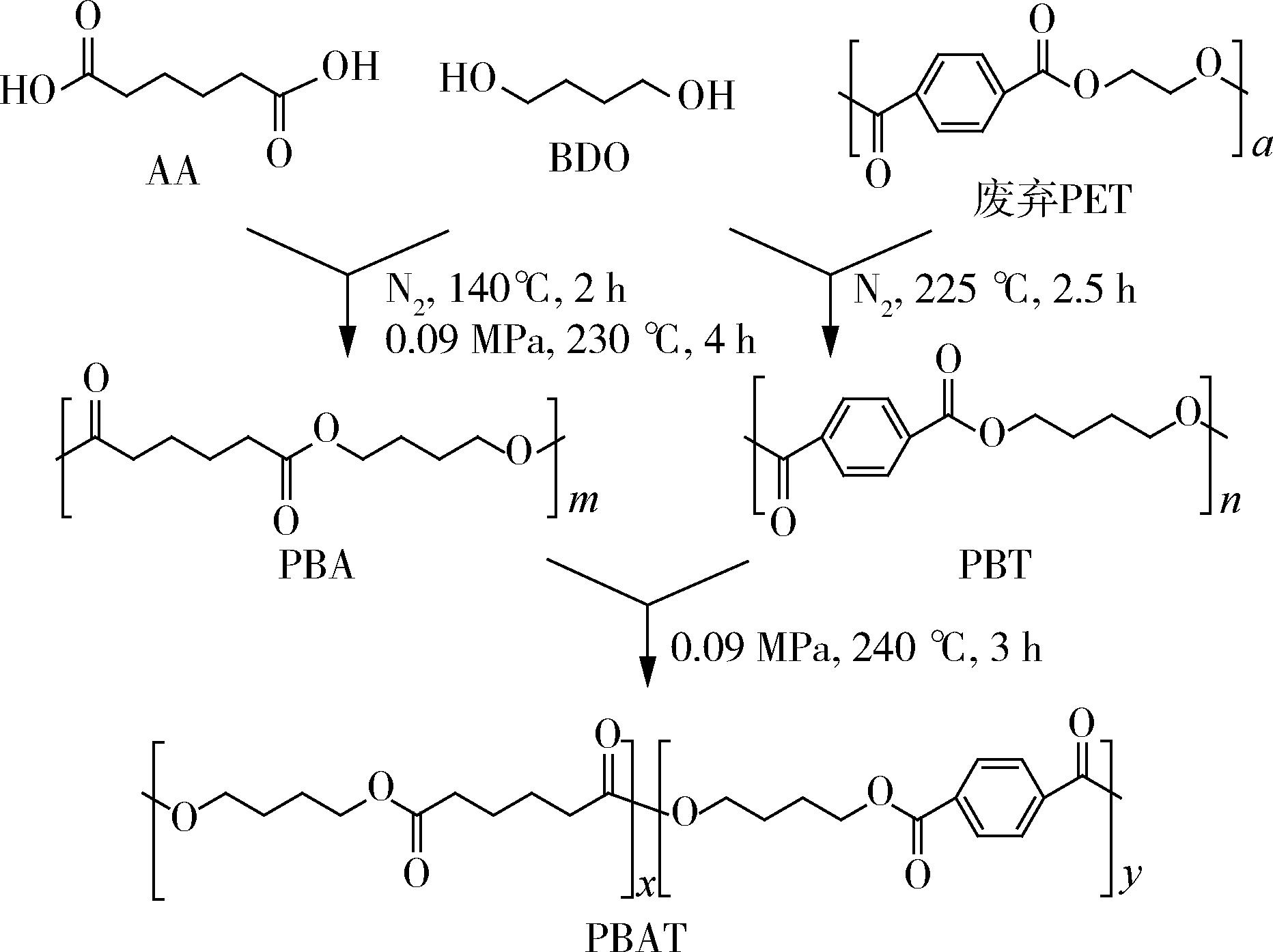

图1 PBAT的合成路线

Fig.1 Synthesis of PBAT

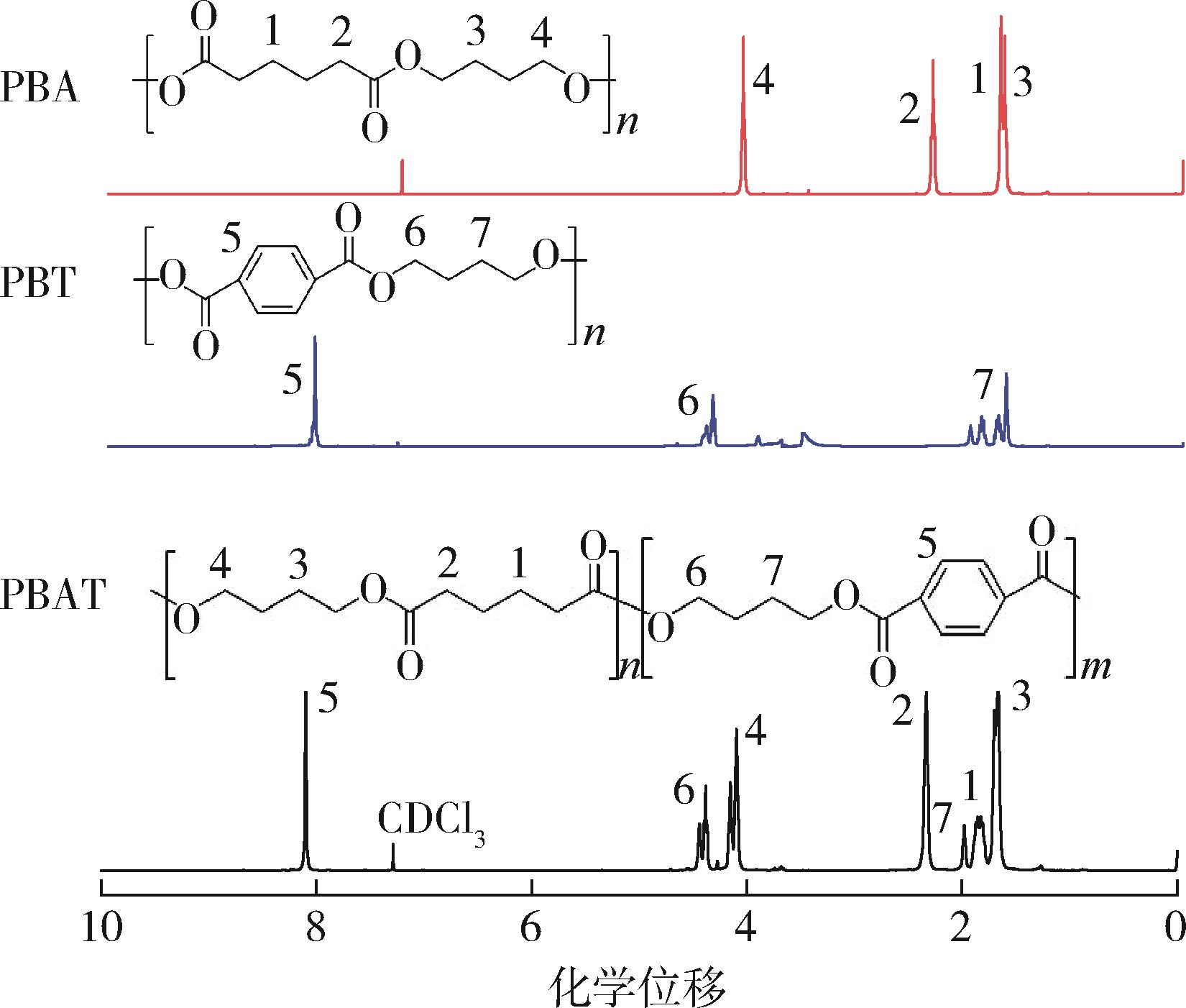

图2 PBA，PBT和PBAT的 1H⁃NMR谱图

Fig.2 1H⁃NMR spectrum of PBA， PBT and PBAT

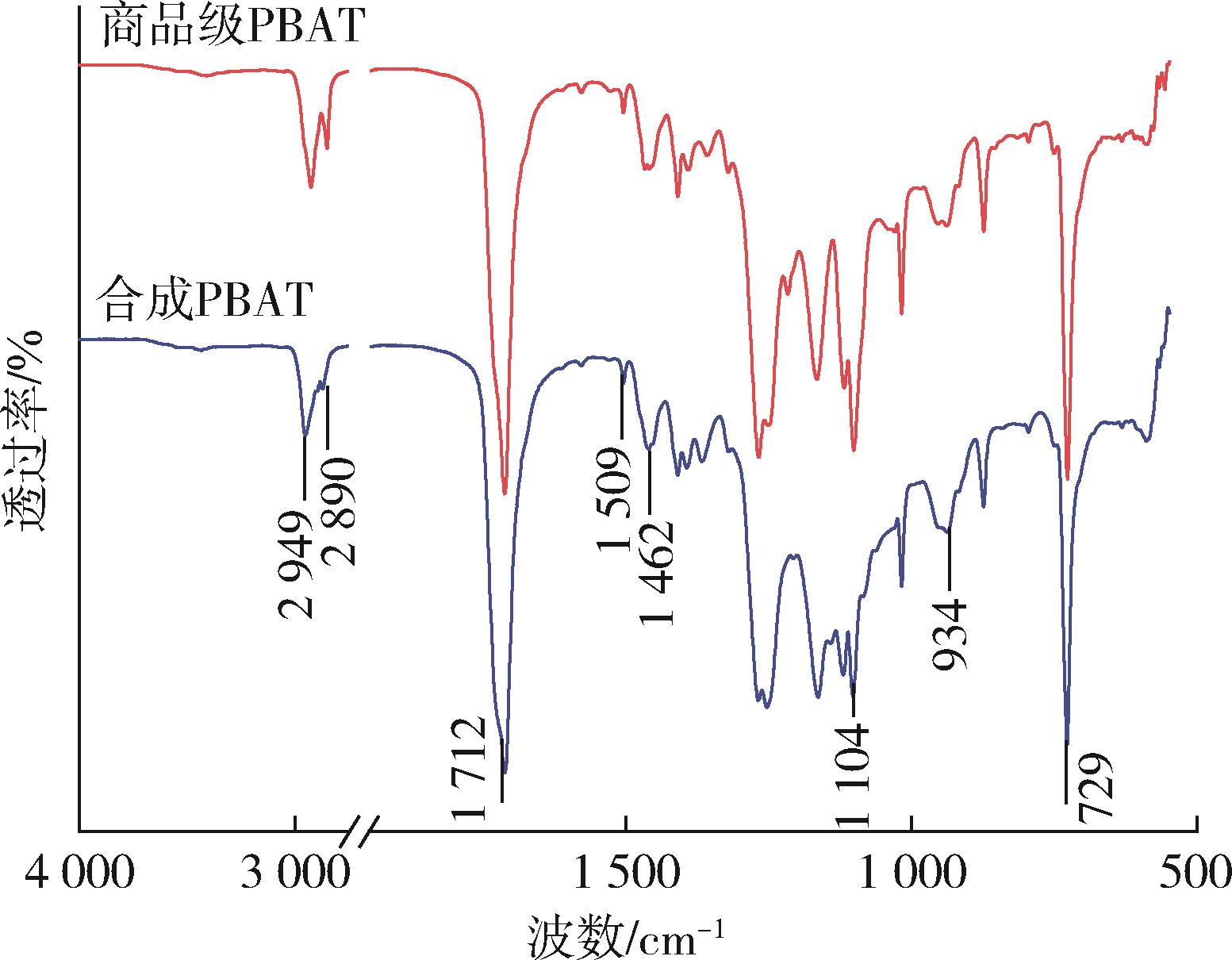

图3 合成PBAT和商品级PBAT的红外光谱图

Fig.3 FTIR spectra of the synthesized and purchased PBAT

波数/cm^-1	吸收峰类型
3 000	苯环上C—H的伸缩振动峰
1 509	苯环骨架振动峰
900~700	反映苯环的存在
1 104	芳香基上相邻两个H面内弯曲振动吸收峰
934	反式C—O对称伸缩振动峰
2 948	—CH₂—上C—H键不对称伸缩振动峰
2 890	—CH₂—上C—H键对称伸缩振动峰
1 462	—CH₂—上C—H键反对称弯曲振动峰
1 712	C=O收缩振动峰

表1 PBAT的红外谱图分析［15］

Tab.1 Infrared spectrum analysis of PBAT［15］

图4 PBAT的TG、DTG及DSC曲线

Fig.4 Curves of TG， DTG and DSC of PBAT

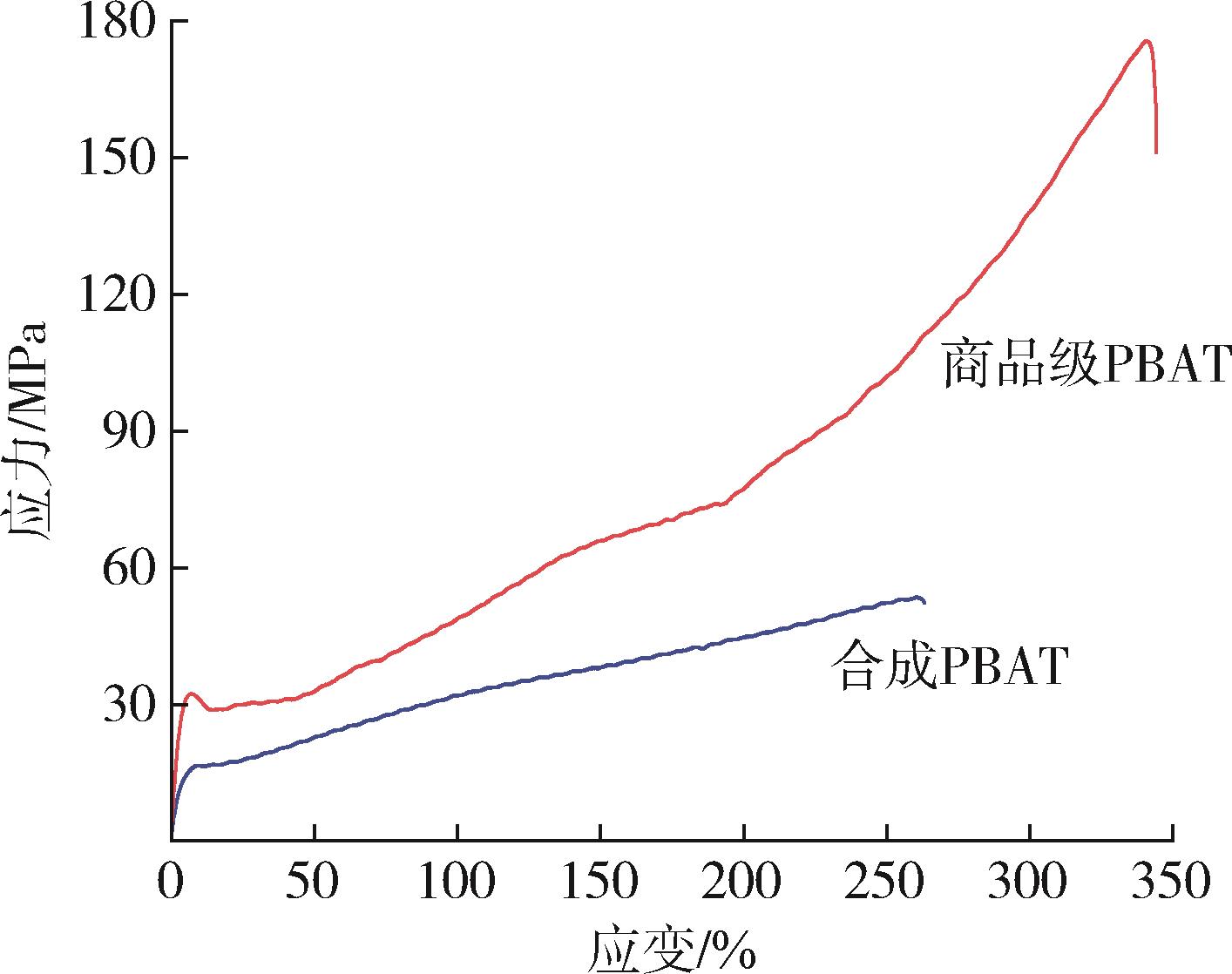

图5 PBAT聚酯的应力⁃应变曲线

Fig.5 Stress⁃strain curve of PBAT

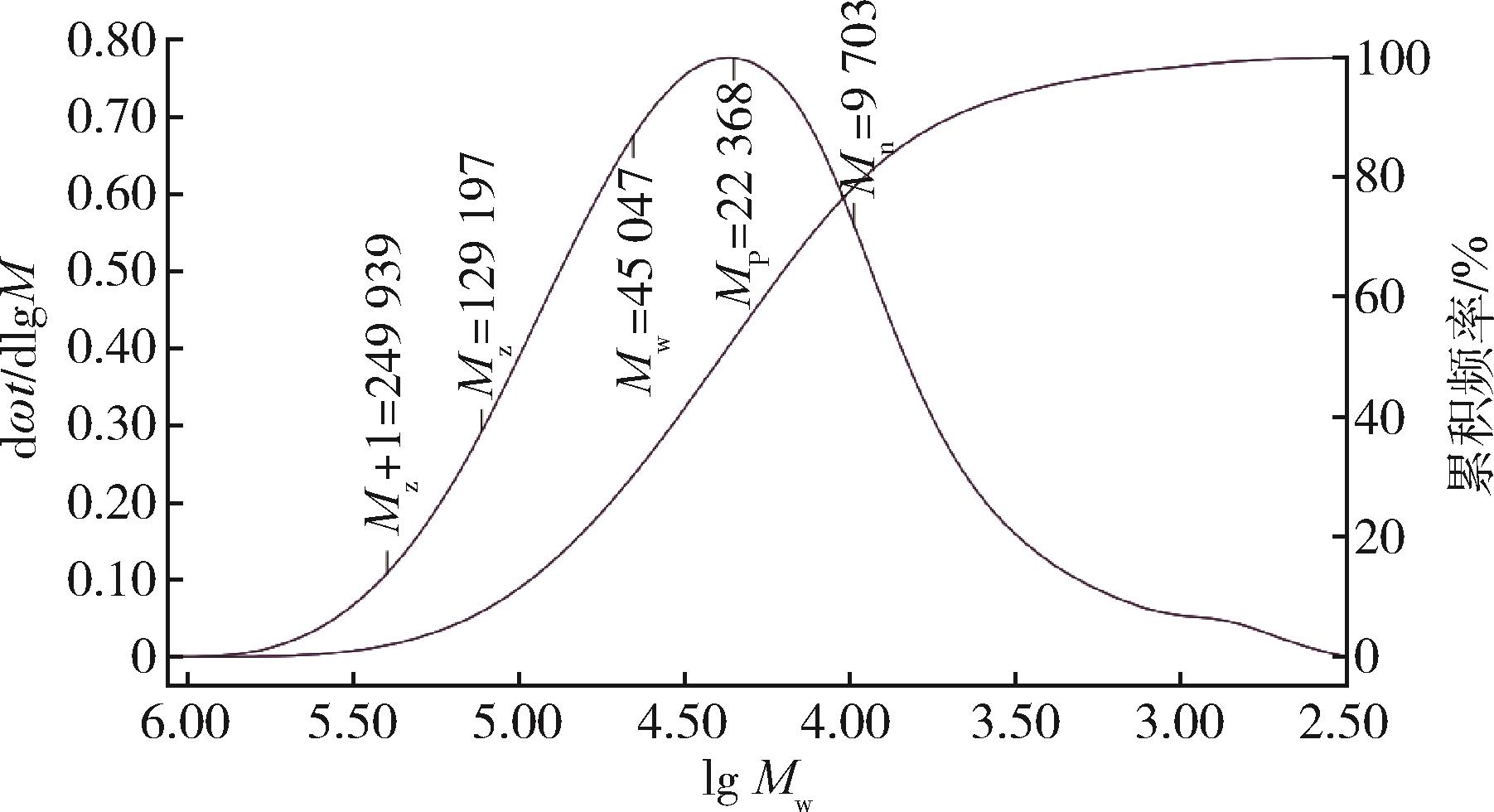

图6 PBAT聚酯的GPC结果

Fig.6 GPC spectrum of PBAT

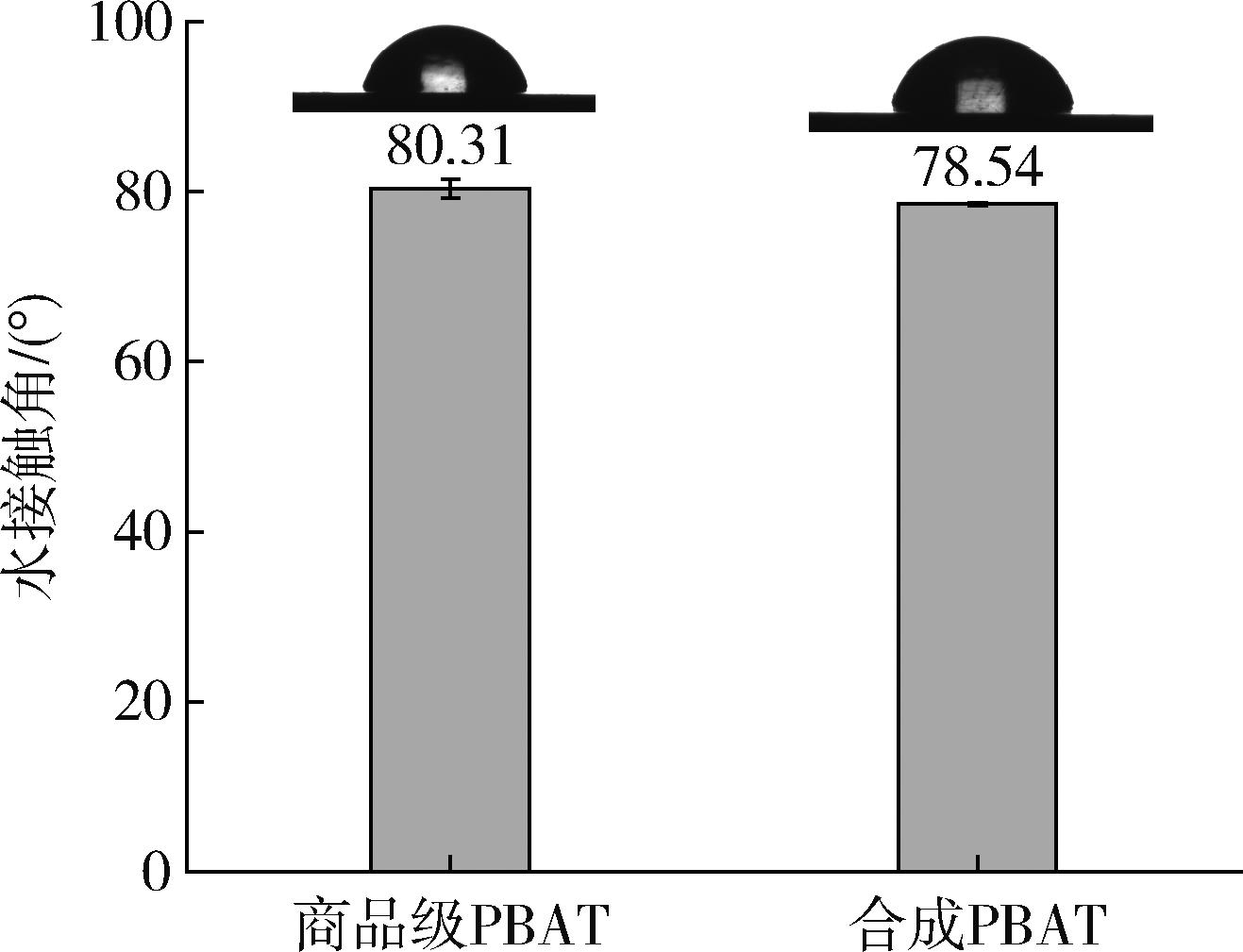

图7 PBAT共聚酯的水接触角

Fig.7 Contact angle of PBAT polyester

参考文献 20

1	JU Y， RAJ C， YU K. Poly（butylene adipate‐co‐terephthalate）（PBAT）/antimony‐doped tin oxide polymer composite for near infrared absorption coating applications［J］. Bulletin of the Korean Chemical Society， 2019， 40（7）： 674⁃679.
2	AEKARTIT B， DUANGHATHAI P， JIRAWUT J， et al. Effect of PBAT on physical， morphological， and mechanical properties of PBS/PBAT foam：［J］. Cellular Polymers， 2019， 39（1）： 31⁃41.
3	马莹，张明扬，苏婷婷.聚（丁二酸丁二醇⁃co⁃丁二酸乙二醇）共聚酯酶促降解性能研究［J］. 塑料科技， 2022， 50（2）： 67⁃71.
	MA Y， ZHANG M Y， SU T T. Study on enzymatic degradation of poly（butylene succinate⁃coethylene succinate） for automobile［J］. Plastics Science and Technology， 2022， 50（2）： 67⁃71.
4	SIGNORI F， COLTELLI M B， BRONCO S. Thermal degradation of poly（lactic acid）（PLA） and poly（butylene adipate⁃co⁃terephthalate）（PBAT） and their blends upon melt processing［J］. Polymer Degradation and Stability， 2009， 94（1）： 74⁃82.
5	SOULENTHONE P， TACHIBANA Y， MUROI F， et al. Characterization of a mesophilic actinobacteria that degrades poly（butylene adipate⁃co⁃terephthalate）［J］. Polymer Degradation and Stability， 2020，181： 109335.
6	YAO Q， SONG Z， LI J， et al. Micromorphology， mechanical， crystallization and permeability properties analysis of HA/PBAT/PLA （HA， hydroxyapatite； PBAT， poly（butylene adipate⁃co⁃butylene terephthalate）； PLA， polylactide） degradability packaging films［J］. Polymer International， 2020， 69（3）： 301⁃307.
7	GAN Z， KUWABARA K， YAMAMOTO M， et al. Solid⁃state structures and thermal properties of aliphatic–aromatic poly（butylene adipate⁃co⁃butylene terephthalate） copolyesters［J］. Polymer Degradation & Stability， 2004， 83（2）： 289⁃300.
8	马一萍，张乃文，杨军伟，等. PBAT的制备与性能［J］. 塑料， 2010，（4）： 98⁃101.
	MA Y P， ZHANG N Y， YANG J W， et al. Preparation and Properties of PBAT［J］. Plastics， 2010，（4）： 98⁃101.
9	徐翠. 海洋微塑料污染及生物降解研究进展分析［J］. 科技创新导报， 2020， 17（2）：2.
10	何晓东，佘万能，姚志敏. 聚对苯二甲酸丁二醇酯的合成及其改性［J］. 化工新型材料， 2003， 31（11）： 20⁃25.
	HE X D， SHE W N， YAO Z M. Synthesis and modification of PBT［J］. New Chemical Materials， 2003， 31（11）： 20⁃25.
11	HUANG F， WU L， LI B G. Sulfonated biodegradable PBAT copolyesters with improved gas barrier properties and excellent water dispersibility： from synthesis to structure⁃property⁃science direct［J］. Polymer Degradation and Stability， 2020， 182：109391.
12	SHANKAR S， RHIM J W. Tocopherol⁃mediated synthesis of silver nanoparticles and preparation of antimicrobial PBAT/silver nanoparticles composite films［J］. LWT⁃Food Science and Technology， 2016， 72： 149⁃156.
13	赵彩霞，柏祥，邹国享，等. AA/PTA单体比例对PBAT共聚酯性能的影响［J］. 化工学报， 2017， 68（1）： 452⁃459.
	ZHAO C X， BAI X， ZOU G X， et al. Effect of monomer ratio of AA to PTA on properties of PBAT copolyesters［J］. Journal of Chemical Industry and Engineering， 2017， 68（1）： 452⁃459.
14	倪永，刘志红，胡腾蛟. PET、PTT与PBT材料的定性与定量鉴别方法［J］. 纺织学报， 2012， 33（10）： 28⁃32.
	NI Y， LIU Z H， HU T J. Qualitative and quantitative analysis of PET，PTT and PBT materials［J］. Journal of Textile Research， 2012， 33（10）： 28⁃32.
15	古隆，兰建武，石坤，等. 对苯二甲酸/己二酸/丁二醇共聚酯的合成与表征［J］. 工程塑料应用， 2016， 44（10）： 32⁃35， 61.
	GU L， LAN J W， SHI K， et al. Synthesis and Characteriz⁃ation of Poly（terephthalic acid⁃co⁃adipic acid⁃co⁃butylene glycol）［J］. Engineering Plastics Application， 2016， 44（10）： 32⁃35， 61.
16	KUWABARA K， GAN Z， NAKAMURA T， et al. Crystalline/amorphous phase structure and molecular mobility of biodegradable poly（butylene adipate⁃co⁃butylene terephthalate） and related polyesters.［J］. Biomacromolecules， 2002， 3（2）： 390⁃396.
17	SHEN S， DUHME M， KOPITZKY R. Uncompatibilized PBAT/PLA Blends： Manufacturability， Miscibility and Properties［J］. Materials， 2020， 13（21）：4897.
18	HERNÁNDEZ⁃LÓPEZ M， CORREA⁃PACHECO Z N， BAUTISTA⁃BAÑOS S， et al. Bio⁃based composite fibers from pine essential oil and PLA/PBAT polymer blend. morphological， physicochemical， thermal and mechanical characterization［J］. Materials Chemistry and Physics， 2019，234：345⁃353.
19	SANDHYA T E， RAMESH C， SIVARAM S. Copolyesters based on poly（butylene terephthalate）s containing cyclohexyl and cyclopentyl ring： effect of molecular structure on thermal and crystallization behavior［J］. Macromolecules， 2007， 40（19）： 6 906⁃6 915.
20	PAN H， JU D， ZHAO Y， et al. Mechanical properties， hydrophobic properties and thermal stability of the biodegradable poly（butylene adipate⁃co⁃terephthalate）/maleated thermoplastic starch blown films［J］. Fibers and Polymers， 2016， 17（10）：1 540⁃1 549.

[1]	马超, 马兰荣, 魏辽, 尹慧博, 林祥. 聚乙醇酸材料的加工改性及其水下降解特性的研究进展[J]. 中国塑料, 2022, 36(9): 74-84.
[2]	宋德建, 于鹏, 彭进松, 许苗军. 阻燃EVA热熔胶的制备及其在线缆修复中的应用研究[J]. 中国塑料, 2022, 36(9): 53-56.
[3]	余大荣, 辛勇. 超高分子量聚乙烯改性研究进展[J]. 中国塑料, 2022, 36(8): 135-145.
[4]	李亚飞, 孙小杰, 任月庆, 张寅灵. 阻燃抗静电聚烯烃板材的制备与性能研究[J]. 中国塑料, 2022, 36(8): 23-27.
[5]	张陶忠, 陈晓龙, 郝晓宇, 于福家. 滑石、CaCO₃、BaSO₄填充PP复合材料力学性能及界面相互作用对比[J]. 中国塑料, 2022, 36(8): 36-41.
[6]	杜青, 何祎, 余坦竟, 蓝艳姣, 赵彦芝, 周菊英. 取向PAN/MWCNTs与热塑性聚烯烃复合材料的制备及表征[J]. 中国塑料, 2022, 36(8): 49-55.
[7]	王倩, 杨康宁, 翟绍雄, 尹立坤, 何少剑, 林俊. 高质子传导率及尺寸稳定性复合质子交换膜制备及性能研究[J]. 中国塑料, 2022, 36(8): 62-68.
[8]	于昌永, 辛忠. 基于六氢邻苯二甲酸盐的α/β复合成核剂对聚丙烯性能的影响[J]. 中国塑料, 2022, 36(7): 121-128.
[9]	林文, 赵晶晶, 苏婷婷, 王战勇. 聚苯乙烯生物降解研究进展[J]. 中国塑料, 2022, 36(7): 143-149.
[10]	朱子轩, 刘海芬, 范家钊, 李华锋, 王力新. 光伏背板粘接材料和共挤粘接技术研究进展[J]. 中国塑料, 2022, 36(7): 174-186.
[11]	刘义, 孙伟, 曲国兴, 王叶, 袁宁, 杨少林, 许霞, 常小毅, 张宇飞. 薄壁注塑透明聚丙烯专用料的结构与性能分析[J]. 中国塑料, 2022, 36(7): 37-43.
[12]	杨笑春, 于静, 张青. 壳聚糖对PVC热稳定性能影响研究[J]. 中国塑料, 2022, 36(7): 68-73.
[13]	吴雄杰, 朱东波, 孙江波, 高龙美, 储雨, 程劲松, 谢爱迪. 聚乙烯/纳米硫酸钙粉体复合软包装应用性能研究[J]. 中国塑料, 2022, 36(6): 10-15.
[14]	雷育杰, 陈明焕, 王洁瑶, 陈旺治, 李磊. 回收聚乙烯的交联发泡及其产品性能研究[J]. 中国塑料, 2022, 36(6): 124-129.
[15]	张文才, 郝晓刚, 李萍, 林浩, 裴强, 丰功吉, 付兆华, 于小芳. 聚乙烯接枝马来酸酐含量对废旧聚乙烯改性沥青性能的影响[J]. 中国塑料, 2022, 36(6): 24-31.

利用废弃PET酯交换法合成PBAT的研究

Synthesis of PBAT through transesterification with discarded PET

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 8

参考文献 20

相关文章 15

编辑推荐

Metrics

本文评价
