阻燃抗静电聚烯烃板材的制备与性能研究

doi:10.19491/j.issn.1001-9278.2022.08.004

中国塑料 ›› 2022, Vol. 36 ›› Issue (8): 23-27.DOI: 10.19491/j.issn.1001-9278.2022.08.004

阻燃抗静电聚烯烃板材的制备与性能研究

李亚飞(), 孙小杰, 任月庆, 张寅灵

北京低碳清洁能源研究院，北京 102211

收稿日期:2022-03-21 出版日期:2022-08-26 发布日期:2022-08-22
作者简介:李亚飞（1988—），男，工程师，从事聚合物改性共混、材料结构与性能研究，yafei.li.g@chnenergy.com.cn
基金资助:
神东煤炭集团科技创新项目(GJNY?21?93)

Preparation and properties of flame⁃retarded anti⁃static polyolefin plates

LI Yafei(), SUN Xiaojie, REN Yueqing, ZHANG Yinling

National Institute of Clean?and?Low?Carbon Energy，Beijing 102211，China

Received:2022-03-21 Online:2022-08-26 Published:2022-08-22

摘要/Abstract

摘要：

在聚烯烃树脂中加入无卤阻燃剂MRP⁃1400、炭黑及聚乙烯基弹性体（POE）制得了阻燃抗静电聚烯烃材料，研究了阻燃剂、炭黑和POE含量对材料性能的影响。结果表明，MRP⁃1400的加入能提高材料的阻燃性能，其含量为20 %（质量分数，下同）时（对应磷含量为8 %）材料达到UL 94 V⁃0 级，可以通过MT 113—1995酒精喷灯测试；当导电炭黑含量为6 %时，材料满足MT 113—1995抗静电要求；POE能进一步优化材料的力学性能，POE含量为5 %时可制得综合性能较好的阻燃抗静电材料，其缺口冲击强度为35 kJ/m²，断裂伸长率为315 %；动态疲劳实验结果表明，所开发材料的耐疲劳性能优异，动态疲劳寿命大于120万次。

关键词: 聚烯烃, 阻燃, 抗静电, 疲劳寿命

Abstract:

A flame⁃retarded anti⁃static polyolefin material was prepared using halogen⁃free retardant （MRP⁃1400）， carbon black， and polyethylene elastomer （POE） as additives， and the effects of these three additives on the mechanical properties of the flame⁃retarded anti⁃static material were investigated. The results indicated that the addition of MRP⁃1400 enhanced the flame⁃retardant properties of the material significantly. When 20 wt% MRP⁃1400 （corresponding to 8 wt% phosphorus）， the material reached a UL 94 V⁃0 classification in the vertical burning test and passed the alcohol blow lamp examination according to Standard MT 113⁃1995. Moreover， when 6 wt% carbon black was incorporated， the anti⁃static properties of the material fulfilled the requirements specified in Standard MT 113⁃1995. The mechanical properties of the material increased with the addition of POE. The material achieved optimal overall performance when 5 wt% POE was added， achieving notched Izod impact strength of 35 kJ/m² and elongation at break of 315 %. The material exhibited good fatigue resistance with a dynamic fatigue life over 1.2 million times.

Key words: polyolefin, flame retardant, anti?static performance, fatigue lifetime

中图分类号:

TQ325.1

李亚飞, 孙小杰, 任月庆, 张寅灵. 阻燃抗静电聚烯烃板材的制备与性能研究[J]. 中国塑料, 2022, 36(8): 23-27.

LI Yafei, SUN Xiaojie, REN Yueqing, ZHANG Yinling. Preparation and properties of flame⁃retarded anti⁃static polyolefin plates[J]. China Plastics, 2022, 36(8): 23-27.

图/表 8

样品	聚烯烃^*	磷	炭黑	POE	PE⁃g⁃MAH	加工助剂^**
1^#	94	0	0	0	3	3
2^#	90	4	0	0	3	3
3^#	88	6	0	0	3	3
4^#	86	8	0	0	3	3
5^#	84	10	0	0	3	3
6^#	83	8	3	0	3	3
7^#	82	8	4	0	3	3
8^#	81	8	5	0	3	3
9^#	80	8	6	0	3	3
10^#	78	8	8	0	3	3
11^#	77	8	6	3	3	3
12^#	75	8	6	5	3	3
13^#	72	8	6	8	3	3
14^#	70	8	6	10	3	3

表1 样品中各成分含量 (%)

Tab.1 Content of each component in the samples

样品	UL 94 级别	有焰燃烧时间/s	无焰燃烧时间/s	有无熔滴现象	极限氧指数/%
1^#	—	>60	—	有	17.4
2^#	—	>60	—	有	17.7
3^#	—	>30	—	有	19.8
4^#	V⁃0	12	0	无	21.8
5^#	V⁃0	10	0	无	21.3

表2 不同阻燃剂含量聚烯烃材料的燃烧性能

Tab.2 Combustion properties of composites with different flame retardant contents

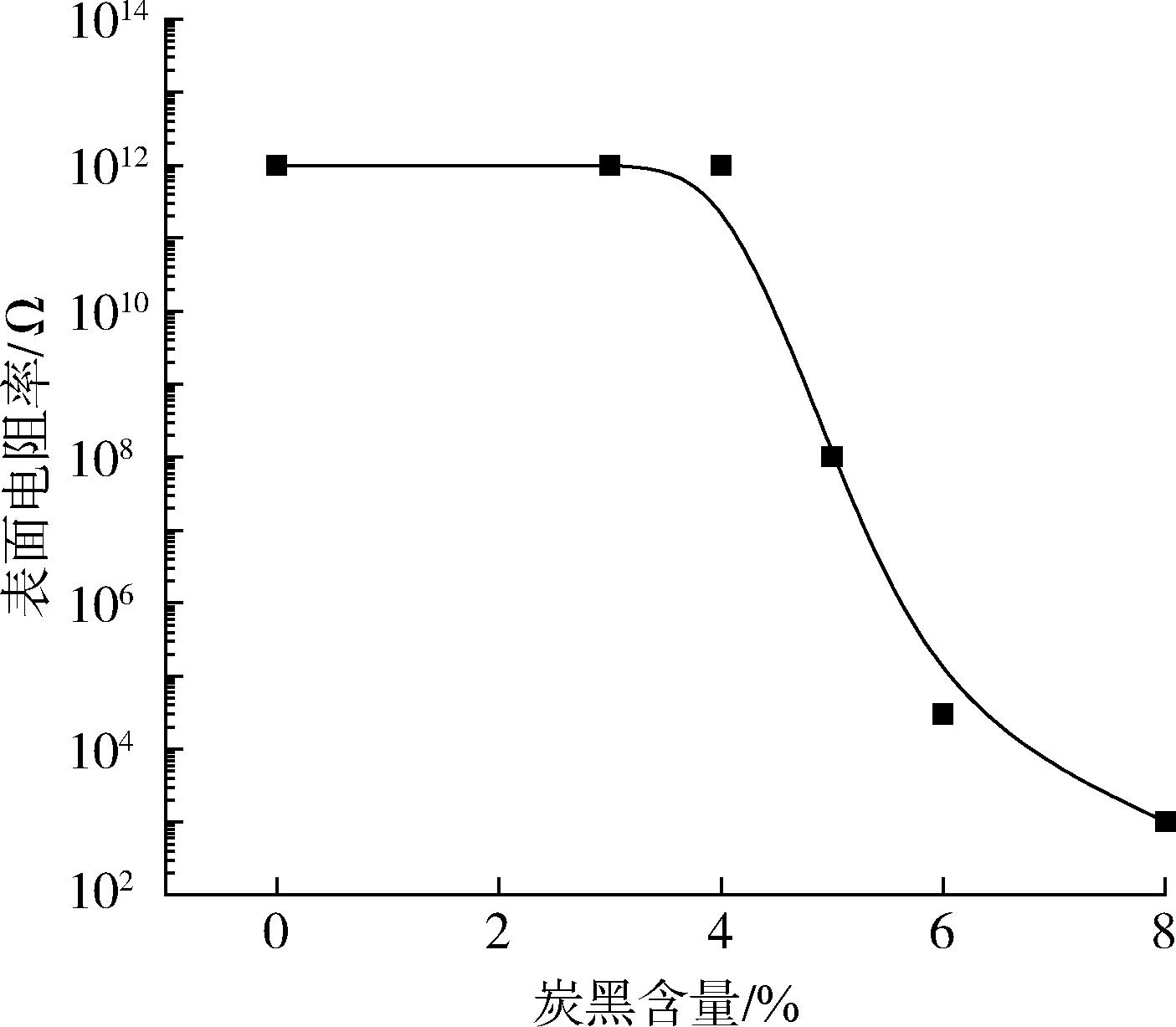

图1 样品表面电阻率与导电炭黑含量的关系

Fig.1 Relationship between surface resistivity of the samples and conductive carbon black content

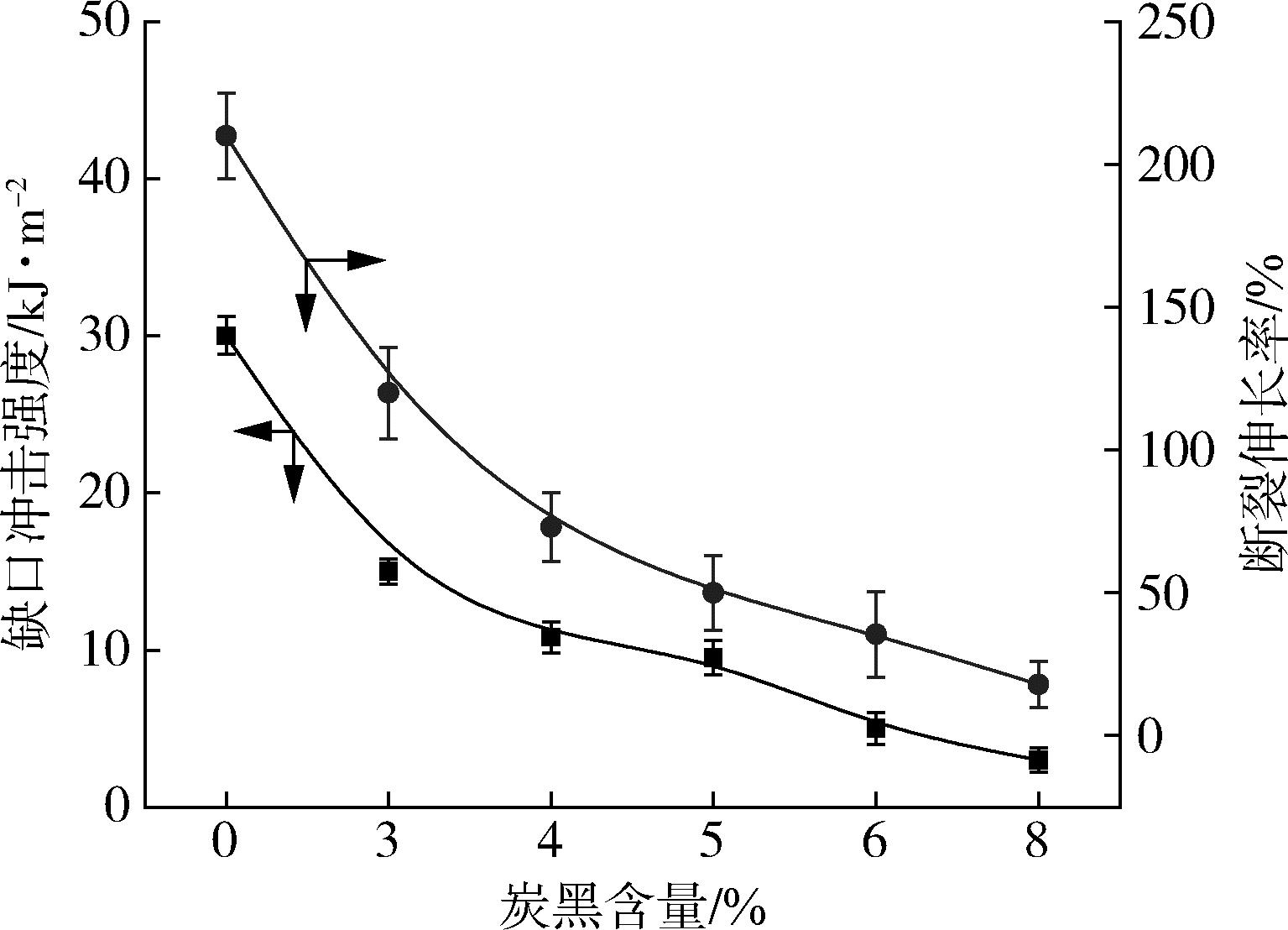

图2 样品力学性能与导电炭黑含量的关系

Fig.2 Relationship between mechanical properties of the samples and conductive carbon black content

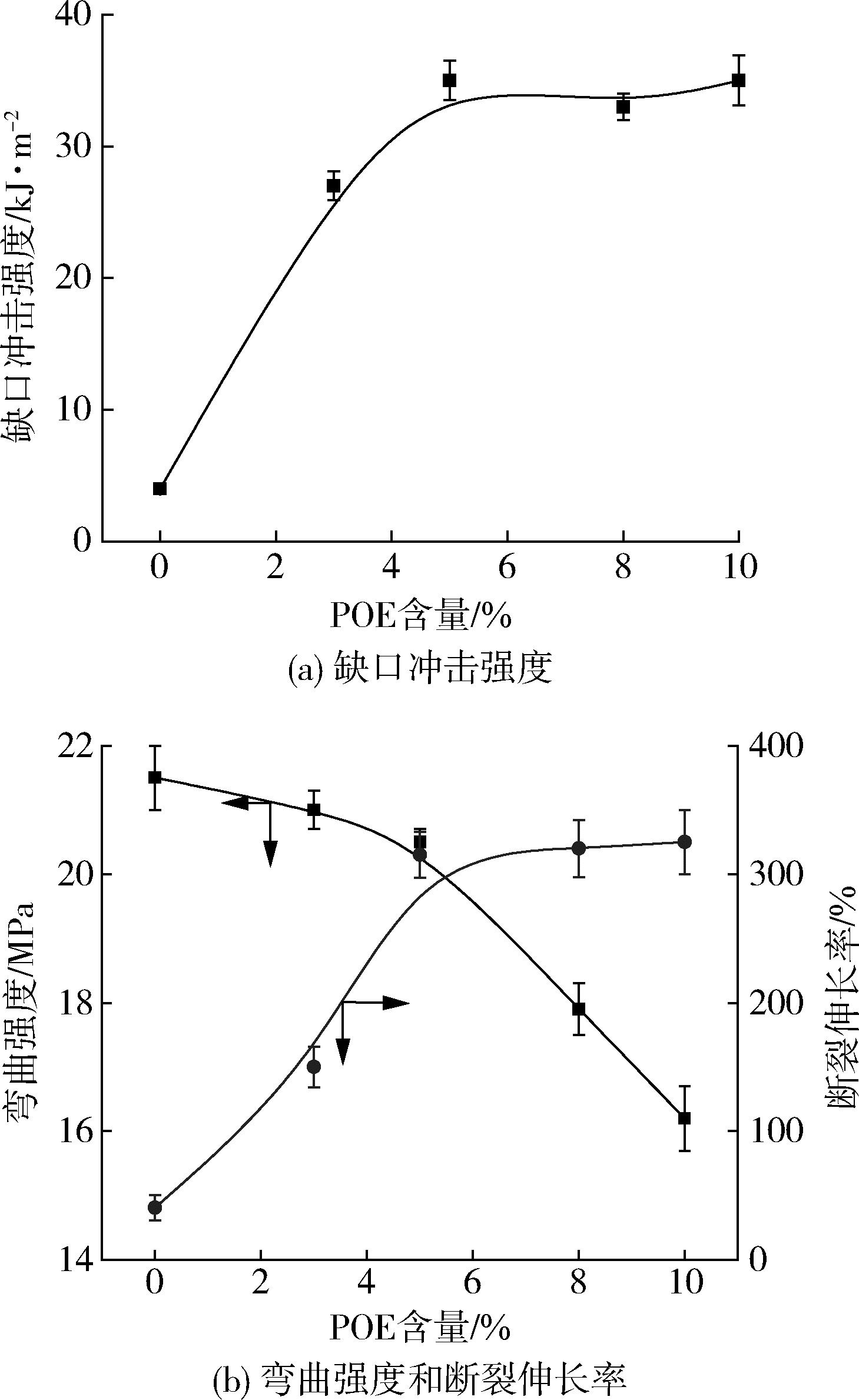

图3 POE含量对样品力学性能的影响

Fig.3 Effect of POE content on mechanical properties of the samples

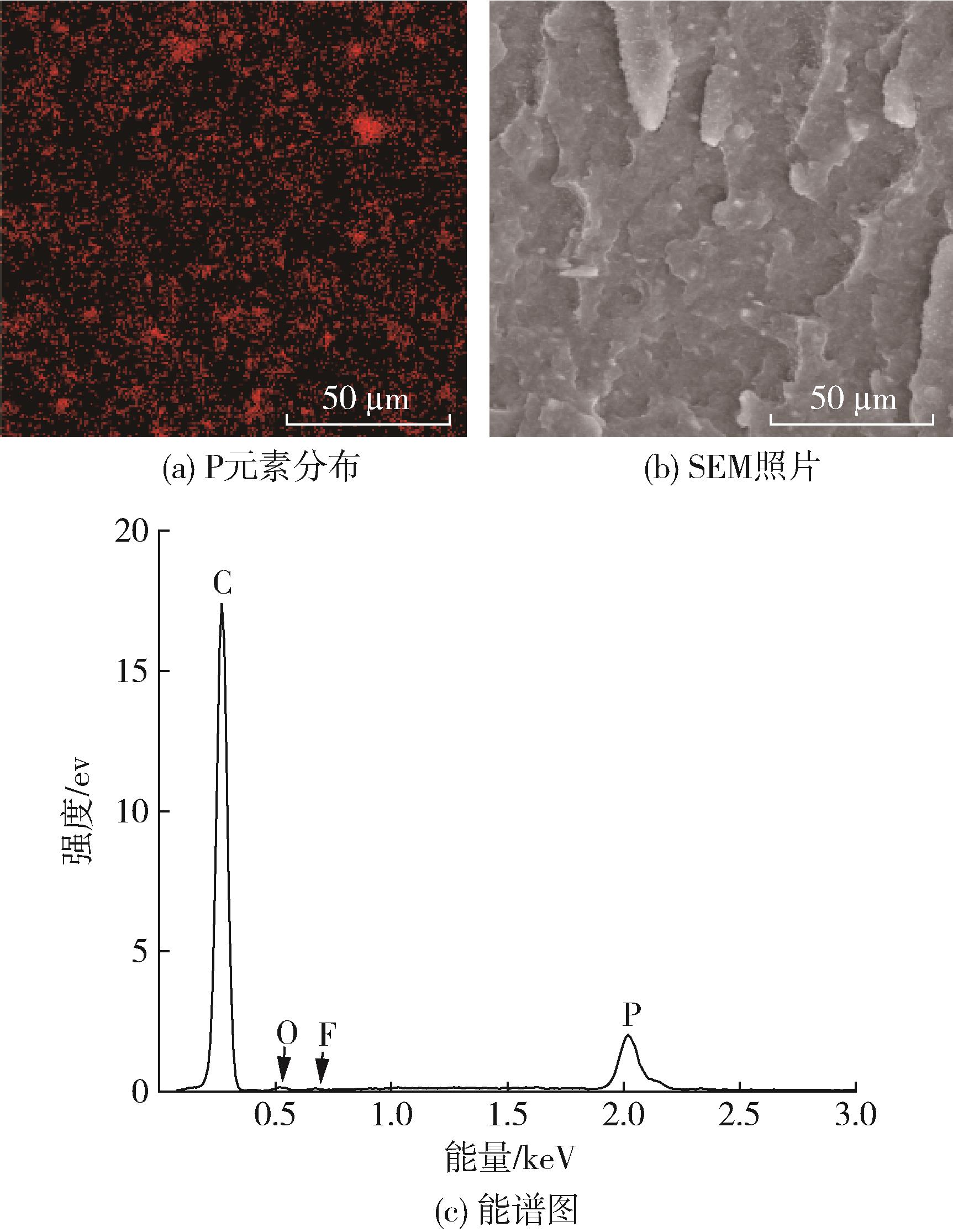

图4 12#样品的EDS照片、SEM照片及能谱图

Fig.4 EDS microscopy， SEM image and energy spectrum of sample 12#

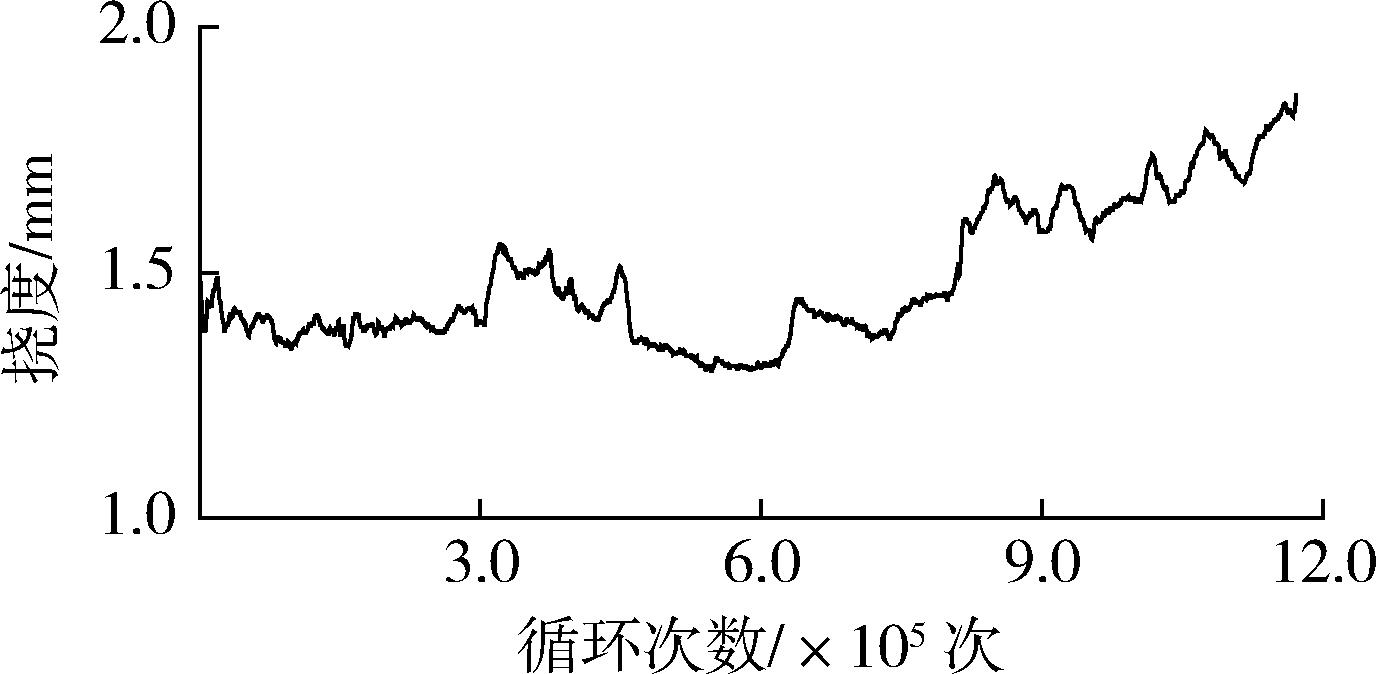

图5 样品的挠度⁃循环次数曲线

Fig.5 Deflection⁃number of cycles curve of the sample

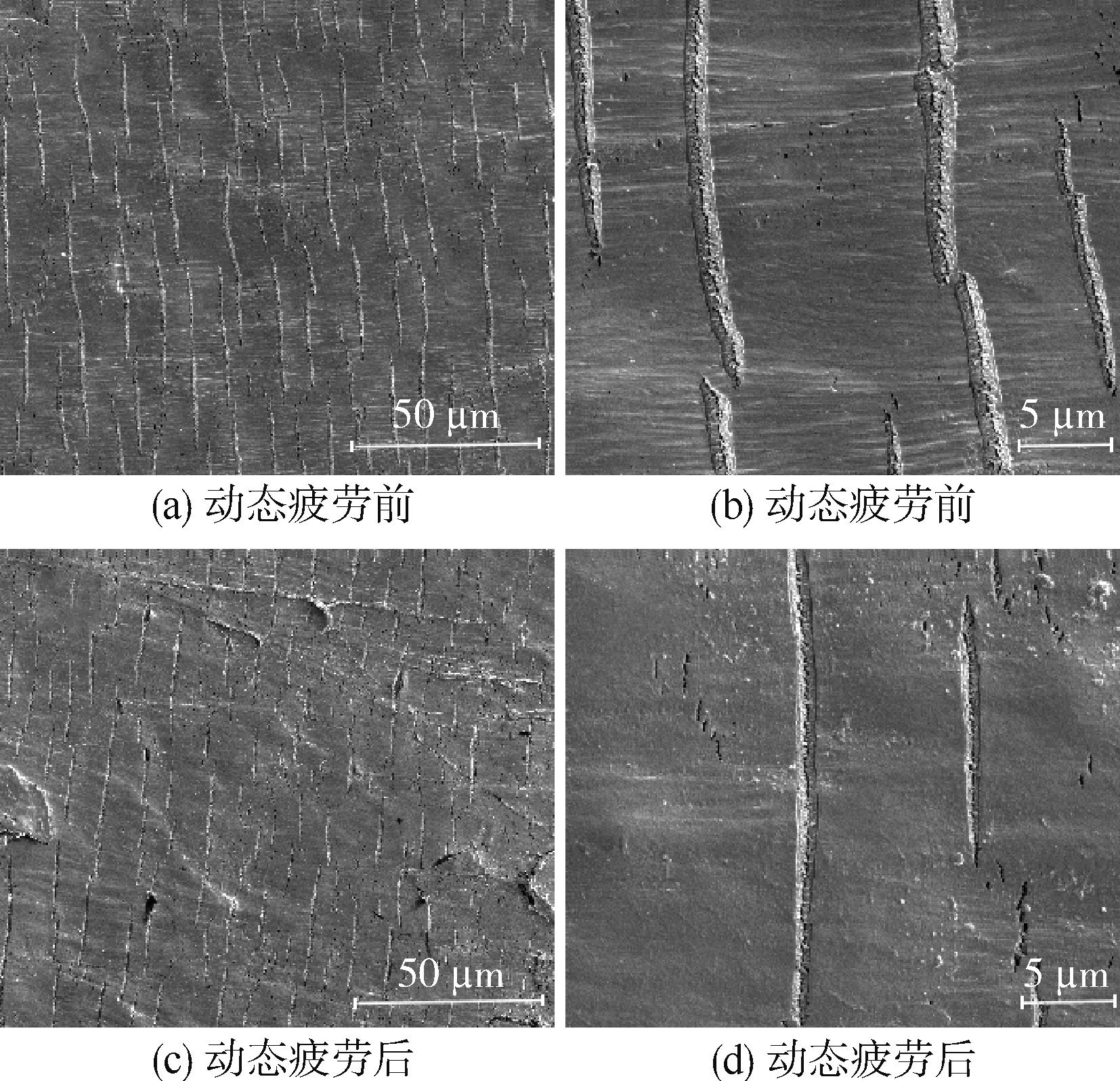

图6 样品的SEM照片

Fig.6 SEM images of the samples

参考文献 13

1	程彤.高分子复合板材的应用实践［J］.江西化工，2020，36（6）：31⁃33.
	CHENG T. Application practice of polymer composite sheet ［J］. Jiangxi Chemical Industry，2020，36（6）：31⁃33.
2	冯杰，黄素质，梅士银.论高分子复合板材在大冶冶炼厂的应用［J］.中国有色金属，2018，2：38⁃41.
3	Terrafirma Roadways Ltd. Dura-Base， a powerful solution to your temporary roadway needs［Z/OL］. .
4	胡志.矿用无卤阻燃抗静电聚乙烯材料的研制［J］.矿业安全与环保，2017，44（3）：16⁃19.
	HU Z. Development of mine halogen⁃free flame⁃retarded anti⁃static polyethylene ［J］. Mining Safety & Environmental Protection，2017，44（3）：16⁃19.
5	颜龙，张军，徐志胜.矿用PE⁃LD阻燃性及其阻燃评价方法之间的相关性研究［J］.工程塑料应用，2013，41（11）：78⁃82.
	YAN L， ZHANG J， XU Z S. The flame retardancy and correlations between alcohol blow lamp test and other three fire tests of PE⁃LD used in mine［J］. Engineering Plastics Application，2013，41（11）：78⁃82.
6	夏英.炭黑填充聚乙烯导电复合材料的性能研究［J］.塑料，2002，31（3）：36，48⁃50.
	XIA Y. Property of polyethylene/carbon black conductive composites ［J］. Plastics，2002，31（3）：36，48⁃50.
7	齐兴国，丁乃秀，何美玲，等.炭黑填充聚乙烯导电复合材料的性能研究［J］.工程塑料应用，2006，34（7）：21⁃24.
	QI X G， DING N X， HE M L，et al. Study on conductive composites of PE/carbon black ［J］. Engineering Plastics Application，2006，34（7）：21⁃24.
8	胡友勤，王加龙，张军.POE对HDPE共混改性的进展［J］.塑料制造，2009，3：53⁃55.
	HU Y Q， WANG J L， ZHANG J.Performance of POE and its application in modifying of HDPE［J］. Plastics Manu⁃facture，2009，3：53⁃55.
9	张填昊，陈非，王泽青，等.POE/改性LDH协效增韧软触高强PE材料的制备及性能研究［J］.塑料科技，2021，49（7）：8⁃11.
	ZHANG T H， CHEN F， WANG Z Q，et al. Preparation and properties of POE/modified LDH synergistic toughening soft touch high strength PE［J］. Plastics Science and Technology，2021，49（7）：8⁃11.
10	周琦，王勇，邱桂学.POE在塑料增韧改性中的应用进展［J］.弹性体，2007，17（1）：66⁃70.
	ZHOU Q， WANG Y， QIU G X. Progress of metallocene polyolefin elastomers in the application of plastics modification［J］. China Elastomerics，2007，17（1）：66⁃70.
11	范小宁，徐格宁，杨瑞刚.基于损伤⁃断裂力学理论的起重机疲劳寿命估算方法［J］.中国安全科学学报，2011，21（9）：58⁃63.
	FAN X N， XU G N， YANG R G. Fatigue life prediction of crane based on damage⁃fracture mechanics［J］. China Safety Science Journal，2011，21（9）：58⁃63.
12	罗广恩，陈家旺，李良碧，等.基于断裂力学的散货船外底纵骨疲劳寿命评估［J］.中国造船，2011，52（3）：91⁃100.
	LUO G E， CHEN J W， LI L B，et al. Fatigue assessment of bottom longitudinal of bulk carrier based on fracture mechanics［J］. Shipbuilding of China，2011，52（3）：91⁃100.
13	赵薇娜，陈利民，苏燕，等.一种塑料拉伸疲劳寿命的测试方法［J］.塑料工业，2007，35（7）：47⁃50.
	ZHAO W N， CHEN L M， SU Y，et al.Determination method for tensile fatigue of plastics［J］. China Plastics Industry，2007，35（7）：47⁃50.

[1]	杨金, 陈鹏然, 高培鑫. DIDOPO与POSS/EG协同阻燃环氧树脂泡沫及机理研究[J]. 中国塑料, 2022, 36(9): 38-45.
[2]	宋德建, 于鹏, 彭进松, 许苗军. 阻燃EVA热熔胶的制备及其在线缆修复中的应用研究[J]. 中国塑料, 2022, 36(9): 53-56.
[3]	孟鑫, 王小龙, 公维光, 金谊. “三源一体”壳核型阻燃剂的制备及其在聚乳酸中的应用[J]. 中国塑料, 2022, 36(9): 96-104.
[4]	焦志伟, 王克琛, 张杨, 杨卫民. 基于碳纳米涂层沉积滑石粉与炭黑协同填充PVC/ABS复合材料的性能研究[J]. 中国塑料, 2022, 36(8): 10-15.
[5]	杨智, 奚望, 钱立军, 胡立双. 四元复合体系在硬质聚氨酯泡沫材料中的逐级释放阻燃行为研究[J]. 中国塑料, 2022, 36(8): 28-35.
[6]	陈佰全, 郑友明, 田际波, 张磊, 王金松, 林夏洁, 段亚鹏. 高含量玻璃纤维增强阻燃聚酰胺材料的制备与性能[J]. 中国塑料, 2022, 36(8): 42-48.
[7]	吴唯, 胡焕波, 沈辉, 赵天瑜. 4A沸石与钙镁铝水滑石对膨胀阻燃聚丙烯的双重协效阻燃作用与机理[J]. 中国塑料, 2022, 36(7): 1-7.
[8]	魏思淼, 邵路山, 许准, 刘艳婷, 赵思衡, 许博. 次磷酸盐⁃环四硅氧烷双基化合物复配二乙基次磷酸铝对PA6的阻燃性能研究[J]. 中国塑料, 2022, 36(7): 129-135.
[9]	李金凤, 梁卓恩, 彭新龙. 膨胀型阻燃剂/二乙基次磷酸铝阻燃改性不饱和树脂基复合材料[J]. 中国塑料, 2022, 36(6): 116-123.
[10]	陈轲, 刘鸣飞, 赵彪, 潘凯. 有机硅改性高分子材料阻燃及耐烧蚀性能研究进展[J]. 中国塑料, 2022, 36(6): 149-154.
[11]	孙旗, 高兴, 崔雪梅, 连慧琴, 崔秀国, 汪晓东. 黑磷烯纳米阻燃剂研究进展[J]. 中国塑料, 2022, 36(5): 133-139.
[12]	杨木森, 钱立军, 王靖宇, 赵震, 王光禹, 辛晓华. 磷酸三苯酯和甲基八溴醚在阻燃聚苯乙烯中的协同行为研究[J]. 中国塑料, 2022, 36(5): 36-42.
[13]	李梦琪, 陈雅君. 纳米材料阻燃聚乳酸的研究进展[J]. 中国塑料, 2022, 36(4): 102-114.
[14]	徐伟华, 郑宇, 沈向阳, 张炎, 刘桔文, 严石静. 不同POSS对磷⁃硅协同阻燃环氧树脂性能的影响[J]. 中国塑料, 2022, 36(4): 115-120.
[15]	刘川, 许苗军, 王景春, 李斌. 膨胀石墨对乙烯基硅橡胶的阻燃作用研究[J]. 中国塑料, 2022, 36(4): 15-18.

阻燃抗静电聚烯烃板材的制备与性能研究

Preparation and properties of flame⁃retarded anti⁃static polyolefin plates

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 8

参考文献 13

相关文章 15

编辑推荐

Metrics

本文评价
