DIDOPO与POSS/EG协同阻燃环氧树脂泡沫及机理研究

doi:10.19491/j.issn.1001-9278.2022.09.006

中国塑料 ›› 2022, Vol. 36 ›› Issue (9): 38-45.DOI: 10.19491/j.issn.1001-9278.2022.09.006

DIDOPO与POSS/EG协同阻燃环氧树脂泡沫及机理研究

杨金¹(), 陈鹏然², 高培鑫²

^1.湖南工业大学城市与环境学院，湖南株洲 412000
^2.华南理工大学材料科学与工程学院，广州 510000

收稿日期:2022-05-18 出版日期:2022-09-26 发布日期:2022-09-26
作者简介:杨金（1982—），男，博士，高级工程师，从事聚合物复合材料的创新设计、成型和应用领域研究，470325362@qq.com

Preparation and flame-retardant mechanism of epoxy foams synergistically modified with DIDOPO and POSS/EG

YANG Jin¹(), CHEN Pengran², GAO Peixin²

^1.School of City and Environment，Hunan University of Technology，Zhuzhou 412000，China
^2.School of Materials Science and Engineering，South China University of Technology，Guangzhou 510000，China

Received:2022-05-18 Online:2022-09-26 Published:2022-09-26

摘要/Abstract

摘要：

以对苯乙基桥链9，10⁃二氢⁃9⁃氧杂⁃10⁃磷杂菲⁃10⁃氧化物（DIDOPO）、聚甲基倍半硅氧烷（POSS）、膨胀石墨（EG）为复配阻燃剂对环氧树脂（EP）泡沫进行阻燃改性，研究了复配阻燃剂对EP泡沫材料的阻燃效果和阻燃机理。结果表明，当DIDOPO/POSS=3∶1（质量比，下同）、DIDOPO/EG=1∶3时，复配阻燃体系的阻燃效果最佳；添加20 %（质量分数，下同） DIDOPO/POSS复配阻燃剂的加入可以使EP泡沫的UL 94测试达到V⁃0级；添加20 %的 DIDOPO/EG复配体系可以使EP泡沫的极限氧指数（LOI）提高至30.8 %，UL 94测试达到V⁃0级；阻燃体系具有一定的抑烟效果。

关键词: 环氧树脂, 泡沫, 阻燃, 协同作用, 阻燃机理

Abstract:

For the epoxy foams prepared using a room⁃temperature foaming method with hydrogen as an air source， the carbon layer formed on the surface of the foams is more easily damaged during the combustion process. The damaged carbon layer cannot effectively isolate heat and oxygen， leading to poor fire resistance. Flame⁃retardant In this work， a type of flame⁃retardant epoxy foams was prepared using p⁃phenethyl bridge⁃chain 9，10⁃dihydro⁃9⁃oxa⁃10⁃phosphaphenanthrene⁃10⁃oxide （DIDOPO）， polymethylsilsesquioxane （POSS）， and expandable graphite （EG） as flame retardants. When the mass ratios of DIDOPO to POSS and DIDOPO to EG were set to 3∶1 and 1∶3， respecitively， the epoxy foams obtained an optimal flame⁃retardant effect. With the addition of 20 wt% DIDOPO/POSS composite flame retardants， the epoxy foams achieved a UL 94 V⁃0 classification in the vertical burning test. The addition of 20 wt% DIDOPO/EG composite flame retardants enabled the epoxy foams to obtain a limiting oxygen index of 30.8 vol% together with a UL 94 V⁃0 classification for their flame⁃retardant level. This foaming system also exhibited a certain smoke suppression effect.

Key words: epoxy resin, foam, flame retardant, synergy, flame retardant mechanism

中图分类号:

TQ323.5

杨金, 陈鹏然, 高培鑫. DIDOPO与POSS/EG协同阻燃环氧树脂泡沫及机理研究[J]. 中国塑料, 2022, 36(9): 38-45.

YANG Jin, CHEN Pengran, GAO Peixin. Preparation and flame-retardant mechanism of epoxy foams synergistically modified with DIDOPO and POSS/EG[J]. China Plastics, 2022, 36(9): 38-45.

图/表 12

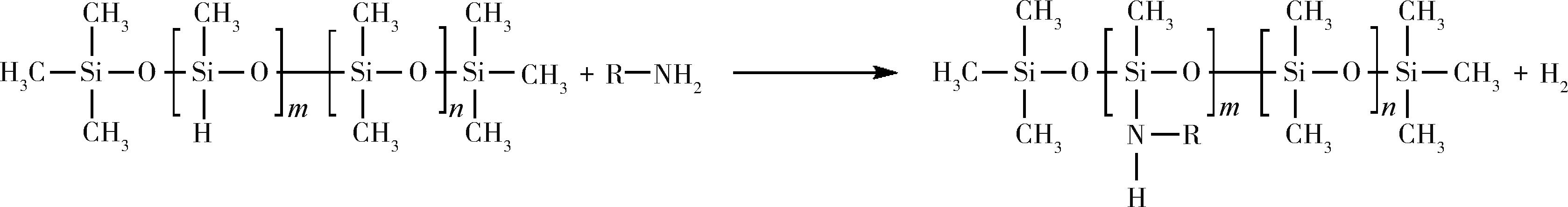

图1 聚甲基氢硅氧烷与胺类固化剂反应式

Fig.1 Reaction formula of polymethylhydrogensiloxane and amine curing agent

样品名称	TTI/s	T_d/s	PHRR/kW·m^-2	THR·TML/MJ·m^-2·g^-1	CY/%	LOI/%
EP	60	397	991.50	3.04	2.3	21.0
EP 泡沫	13	492	444.36	2.93	3.4	18.4

表1 未发泡EP样品和EP泡沫样品锥形量热计数据和LOI

Tab.1 Sample cone calorimeter data and limiting oxygen index

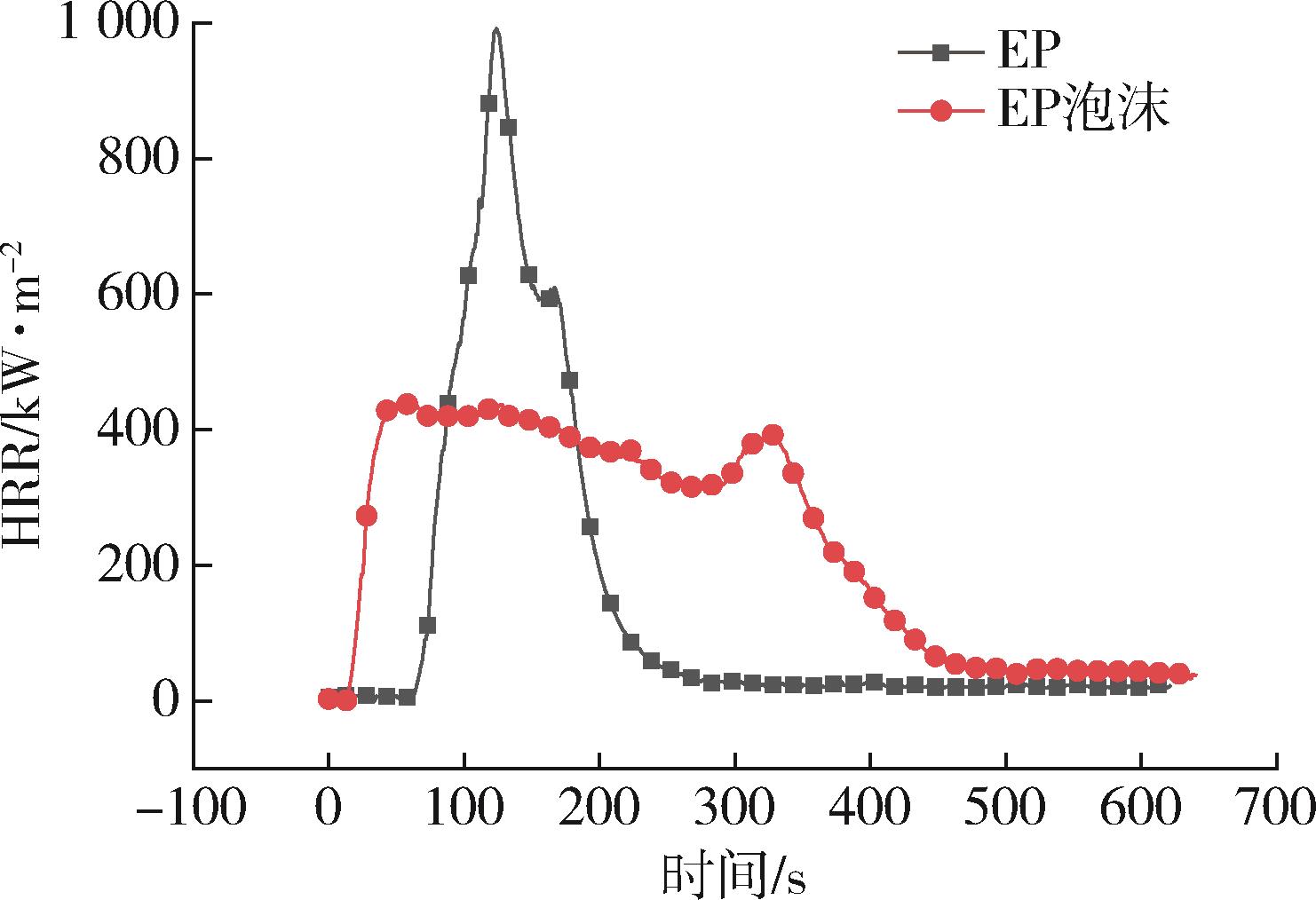

图2 未发泡EP样品和EP泡沫样品的HRR曲线

Fig.2 HRR curves of unfoamed epoxy resin and epoxy foam samples

样品名称	LOI/%	UL 94
样品名称	LOI/%	t₁/t₂^a	等级
EP/DIDOPO10^b （未发泡）	26.0	6.21/1.20	V⁃0
EP/DIDOPO5	20.0	—^c	NR^d
EP/DIDOPO10	20.6	—	NR
EP/DIDOPO15	22.0	15.33/-	NR
EP/DIDOPO20	22.6	8.31/17.49	V⁃1
EP/DIDOPO25	23.7	4.36/12.28	V⁃1

表2 DIDOPO阻燃样品的燃烧性能

Tab.2 Combustion performance of epoxy foam with DIDOPO flame⁃retardant

样品名称	LOI/%	UL 94
样品名称	LOI/%	t₁/t₂	等级
EP/DIDOPO16/POSS4	22.6	11.15/2.37	V⁃1
EP/DIDOPO15/POSS5	22.8	7.15/1.37	V⁃0
EP/DIDOPO10/POSS10	22.6	12.78/7.84	V⁃1
EP/DIDOPO5/POSS15	22.8	-	NR
EP/POSS20	20.4	-	NR
EP/DIDOPO11.25/POSS3.75	21.8	17.35/8.76	V⁃1
EP/DIDOPO18.75/POSS6.25	25.0	2.51/0	V⁃0

表3 DIDOPO与POSS协同阻燃EP泡沫样品的燃烧性能

Tab.3 Combustion performance of the epoxy foam with DIDOPO and POSS synergistic flame retardant

样品名称	LOI/%	UL 94
样品名称	LOI/%	t₁/t₂	等级
EP/DIDOPO15/EG5	24.8	8.62/NR	NR
EP/DIDOPO10/EG10	28.8	1.61/2.10	V⁃0
EP/DIDOPO5/EG15	30.8	1.29/6.65	V⁃0
EP/DIDOPO6.25/EG18.75	28.4	5.67/-	NR
EP/DIDOPO3.75/EG11.25	27.0	4.16/18.71	V⁃1
EP/EG20	27.2	-	NR

表4 DIDOPO与EG协同阻燃EP泡沫样品的燃烧性能

Tab.4 Combustion performance of the epoxy foam with DIDOPO and EG synergistic flame⁃retardant

样品名称	TTI/s	T_d/s	PHRR/kW·m^-2	THR/MJ·m^-2	THR·TML/MJ·m^-2·g^-1	TSR/m²·m²	CY/%
EP	13	492	444.36	149.85	2.93	4282	3.4
EP/DIDOPO25	40	603	285.58	113.86	1.75	10834	8.2
EP/DIDOPO18.75/POSS6.25	18	633	241.09	112.34	1.86	8685	16.1
EP/DIDOPO6.25/EG18.75	11	884	66.48	81.80	2.50	393	56.5
EP/DIDOPO5/EG15	15	1823	181.05	99.05	3.18	1013	53.3

表5 EP泡沫样品与阻燃EP样品的锥形量热数据

Tab.5 Cone calorimeter test results of the epoxy foam samples and flame⁃retardant epoxy resin samples

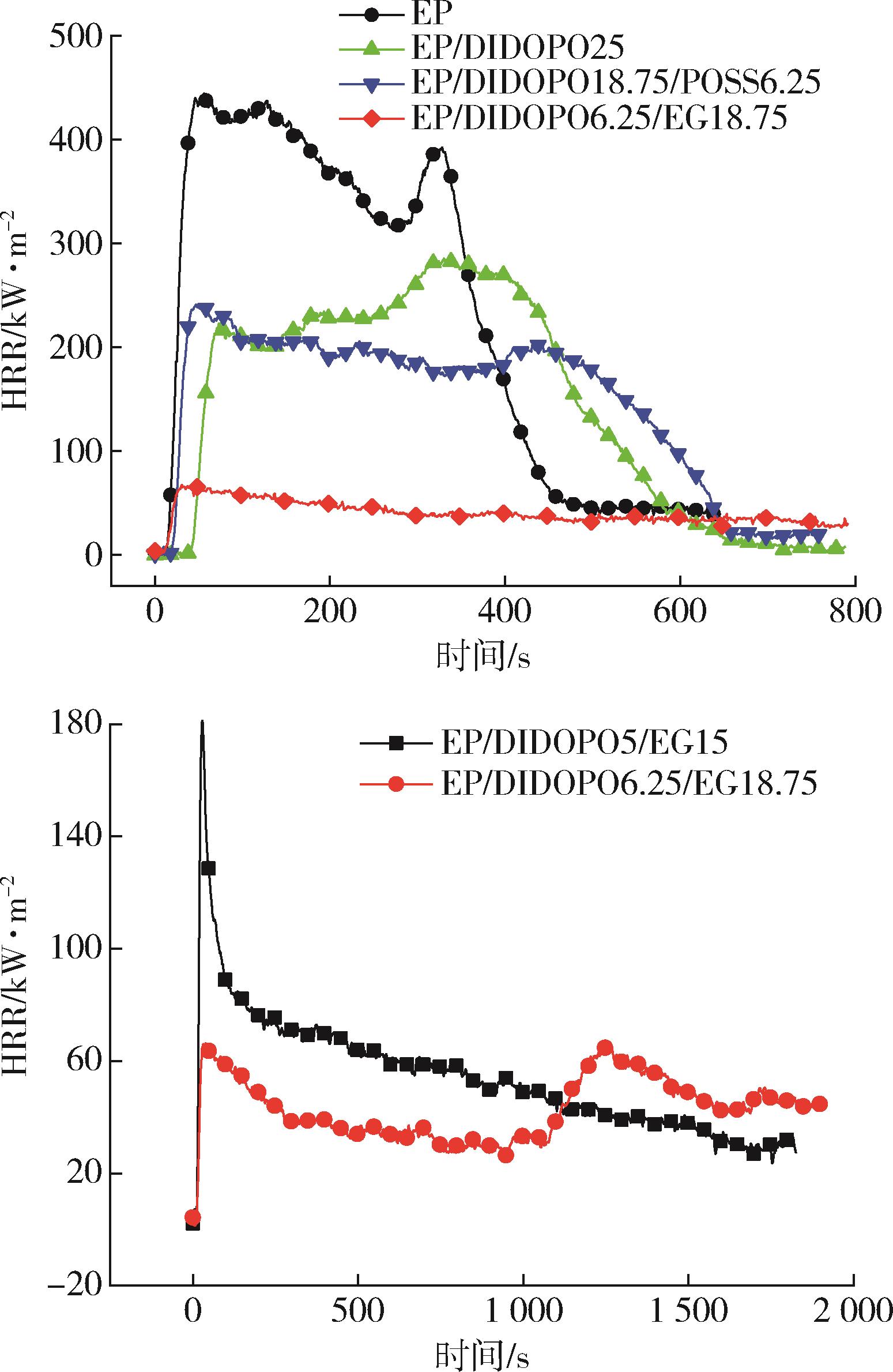

图3 EP泡沫样品与阻燃EP泡沫样品的HRR曲线

Fig.3 HRR curves of epoxy resin foam samples and flame⁃retardant epoxy foam samples

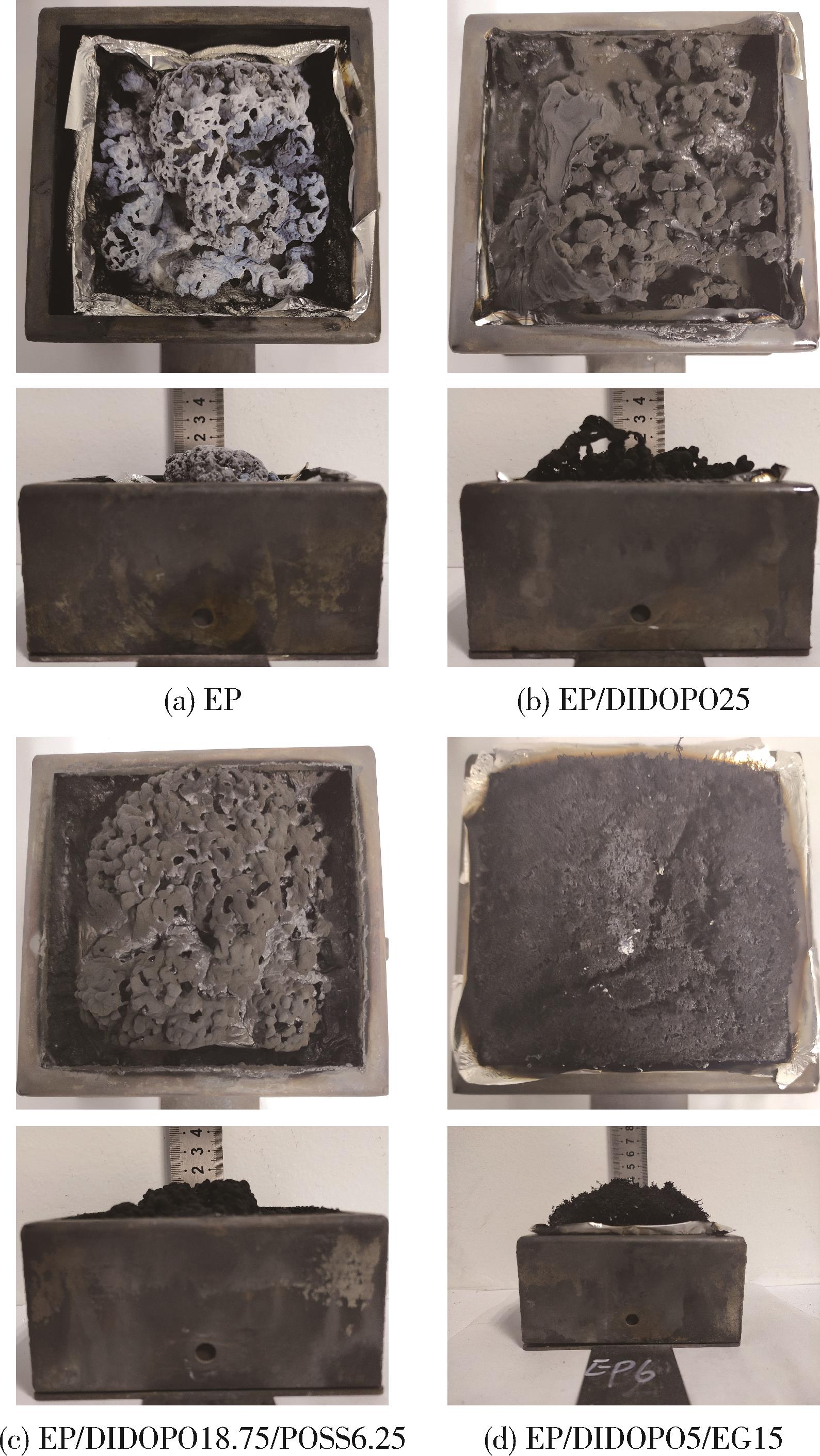

图4 EP泡沫样品的锥量测试残余炭层数码照片

Fig.4 Digital photo of the residual carbon layer of the epoxy foam samples

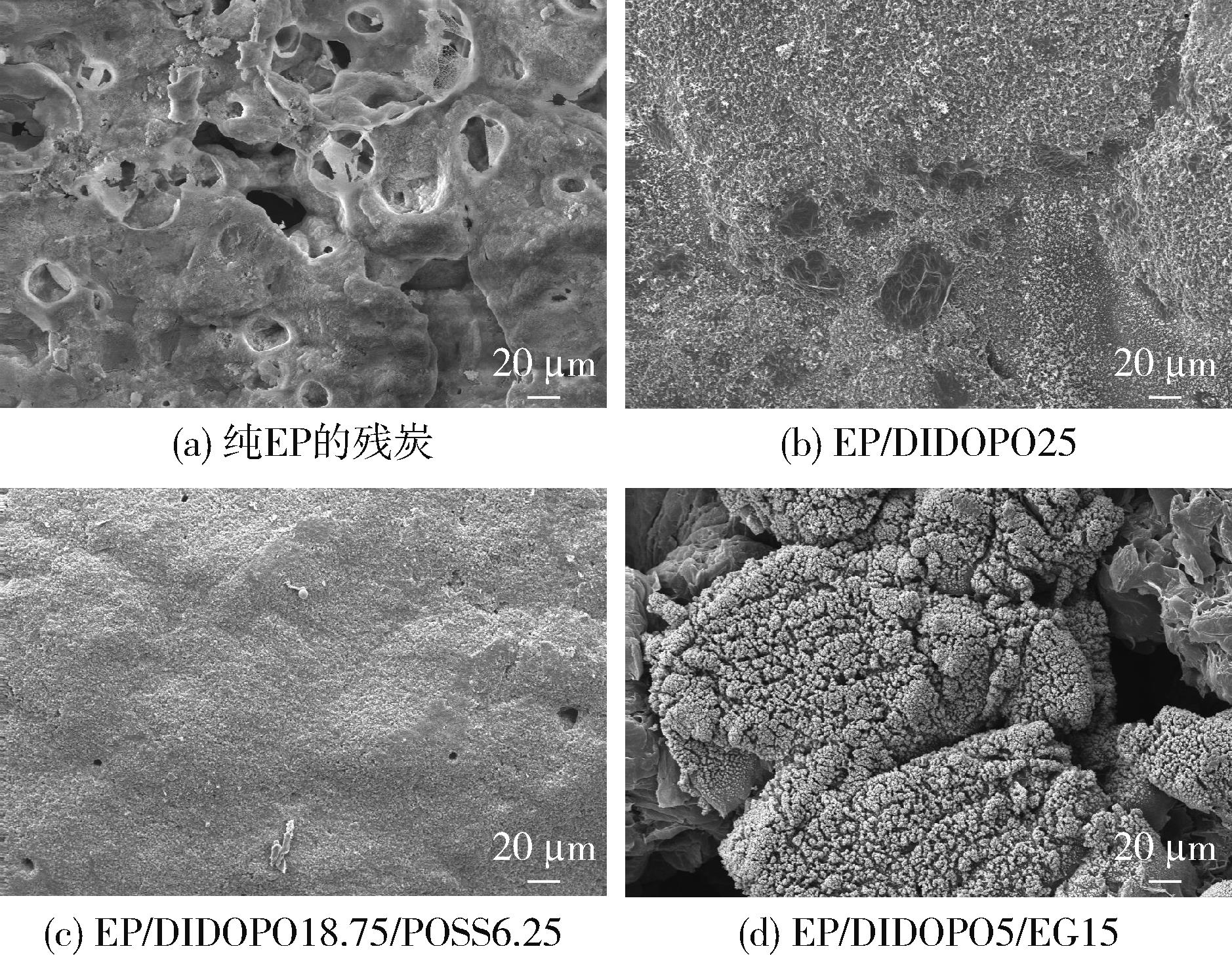

图5 EP泡沫样品的锥量测试后残炭的SEM图像

Fig.5 SEM image of different epoxy foam samples

图6 EP泡沫样品与阻燃EP泡沫样品的挥发性气体的红外吸收光谱

Fig.6 Infrared absorption spectra of volatile gases in epoxy resin foam samples and flame⁃retardant epoxy foam samples

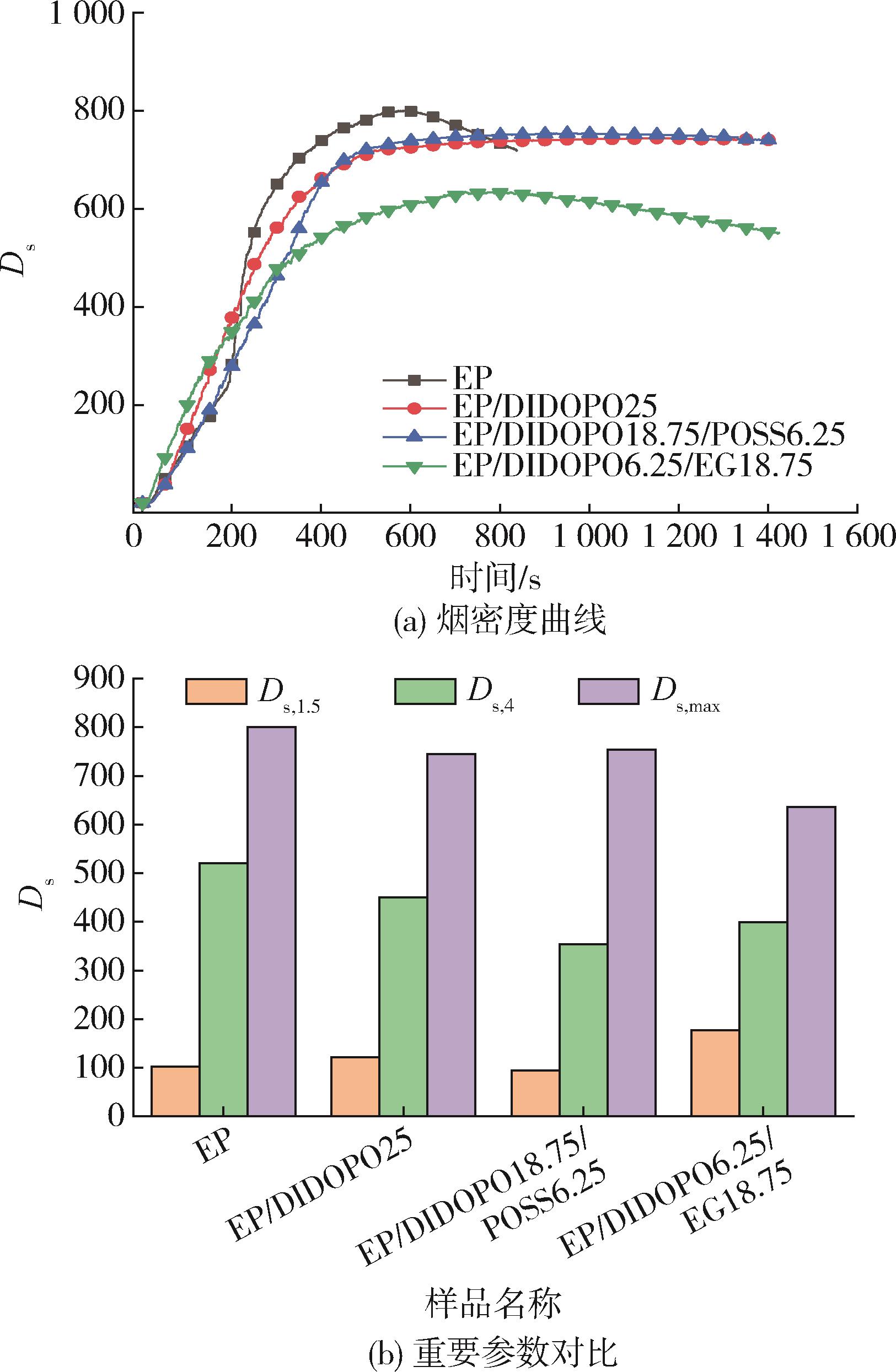

图7 EP泡沫样品的烟密度曲线和重要参数对比

Fig.7 Smoke density curves and comparison of important parameters between epoxy resin foam sample and flame⁃retardant epoxy foam sample

参考文献 21

1	马玉峰. 轻质阻燃酚醛泡沫材料的制备与构效关系研究［D］.北京：中国林业科学研究院， 2013.
2	王国振. 酚醛树脂泡沫的增韧及阻燃改性研究［D］.昌吉：昌吉学院， 2016.
3	ZHU Z M， XU Y J， LIAO W， et al. Highly flame retardant expanded polystyrene foams from phosphorus⁃nitrogen⁃silicon synergistic adhesives［J］. Industrial & Engineering Chemistry Research， 2017， 56（16）： 4 649⁃4 658.
4	纪文斐. 无卤阻燃聚苯乙烯泡沫的制备和阻燃机理研究［D］. 北京：北京化工大学， 2019.
5	WANG C， WU Y C， LI Y C， et al. Flame⁃retardant rigid polyurethane foam with a phosphorus⁃nitrogen single intumescent flame retardant［J］. Polymers for Advanced Technologies， 2018， 29（1）： 668⁃676.
6	薛竹林，王亚凤，闫莉，等. 反应型含磷多元醇/APP复配阻燃聚氨酯泡沫的制备及性能［J］.塑料科技， 2019， 47（5）： 31⁃36.
	XUE Z L， WANG Y F， YAN L， et al. Preparation and properties of reactive phosphorus containing polyol/app flame retardant polyurethane foam［J］. Plastics Science and Technology， 2019， 47（5）： 31⁃36.
7	姜存华. 阻燃高分子材料的研究进展及其在工程领域的应用［J］.化工设计通讯，2020， 46（8）： 101，109.
	JIANG C H. Research progress of flame retardant polymer materials and its application in engineering［J］. Chemical Engineering Design Communications，2020， 46（8）： 101，109.
8	LIU Q Y， WANG D H， LI Z K， et al. Recent developments in the flame⁃retardant system of epoxy resin［J］. Materials， 2020， 13（9）： 2145.
9	周亚东. 高分子材料阻燃改性研究进展［J］.广州化工，2013， 41（3）： 18⁃20.
	ZHOU Y D. The research progress in flame retardant of polymer materials［J］. Guangzhou Chemical Industry，2013， 41（3）： 18⁃20.
10	DUQUESNE S， LE BRAS M， BOURBIGOT S， et al. Expandable graphite： a fire retardant additive for polyurethane coatings［J］. Fire and Materials， 2003， 27（3）： 103⁃117.
11	LAACHACHI A， BURGER N， APAYDIN K， et al. Is expanded graphite acting as flame retardant in epoxy resin？［J］. Polymer Degradation and Stability， 2015， 117： 22⁃29.
12	WANG Z Y， HAN E， KE W. Influence of expandable graphite on fire resistance and water resistance of flame⁃retardant coatings［J］. Corrosion Science， 2007， 49（5）： 2 237⁃2 253.
13	HUO S Q， SONG P A， YU B， et al. Phosphorus⁃containing flame retardant epoxy thermosets： recent advances and future perspectives［J］. Progress in Polymer Science， 2021， 114：101366.
14	YAN W， YU J， ZHANG M Q， et al. Flame⁃retardant effect of a phenethyl⁃bridged DOPO derivative and layered double hydroxides for epoxy resin［J］. Rsc Advances， 2017， 7（73）： 46 236⁃46 245.
15	YAN W， YU J， ZHANG M Q， et al. Enhanced flame retardancy of epoxy resin containing a phenethyl⁃bridged DOPO derivative/montmorillonite compound［J］. Journal of Fire Sciences， 2018， 36（1）： 47⁃62.
16	WANG X， HU Y A， SONG L， et al. Thermal degradation behaviors of epoxy resin/POSS hybrids and phosphorus⁃silicon synergism of flame retardancy［J］. Journal of Polymer Science Part B⁃Polymer Physics， 2010， 48（6）： 693⁃705.
17	曲立杰. 磷/氮/硅/石墨烯协效阻燃EP的性能研究［D］. 长春：吉林大学， 2020.
18	YAN L， XU Z S， DENG N， et al. Synergistic effects of mono⁃component intumescent flame retardant grafted with carbon black on flame retardancy and smoke suppression properties of epoxy resins［J］. Journal of Thermal Analysis and Calorimetry， 2019， 138（2）： 915⁃927.
19	HUANG J L， GUO W W， WANG X， et al. Combination of cardanol⁃derived flame retardant with SiO₂@MOF particles for simultaneously enhancing the toughness， anti⁃flammability and smoke suppression of epoxy thermosets［J］. Composites Communications， 2021， 27：doi.org/10.1016/j.coco.2021.100904.
20	XIANG Y S， WANG L J， YANG Z， et al. Effect of aluminum phosphinate on the flame⁃retardant properties of epoxy syntactic foams［J］. Journal of Thermal Analysis and Calorimetry， 2019， 137（5）： 1 645⁃1 656.
21	赖学军. 耐水高效膨胀型阻燃剂的制备及其阻燃聚丙烯的研究［D］. 广州：华南理工大学， 2012.

[1]	宋德建, 于鹏, 彭进松, 许苗军. 阻燃EVA热熔胶的制备及其在线缆修复中的应用研究[J]. 中国塑料, 2022, 36(9): 53-56.
[2]	孟鑫, 王小龙, 公维光, 金谊. “三源一体”壳核型阻燃剂的制备及其在聚乳酸中的应用[J]. 中国塑料, 2022, 36(9): 96-104.
[3]	李娟, 李莹, 郭晓林, 张晨. 中国挤出聚苯乙烯（XPS）泡沫行业CO₂混合发泡技术安全生产规范[J]. 中国塑料, 2022, 36(9): 160-166.
[4]	李亚飞, 孙小杰, 任月庆, 张寅灵. 阻燃抗静电聚烯烃板材的制备与性能研究[J]. 中国塑料, 2022, 36(8): 23-27.
[5]	杨智, 奚望, 钱立军, 胡立双. 四元复合体系在硬质聚氨酯泡沫材料中的逐级释放阻燃行为研究[J]. 中国塑料, 2022, 36(8): 28-35.
[6]	陈佰全, 郑友明, 田际波, 张磊, 王金松, 林夏洁, 段亚鹏. 高含量玻璃纤维增强阻燃聚酰胺材料的制备与性能[J]. 中国塑料, 2022, 36(8): 42-48.
[7]	郭孝磊, 罗静云, 丁欣, 王雨辰, 聂铭罕, 宋佳洁, 张艳娥, 胡晶. PHBV扩链改性及其发泡行为研究[J]. 中国塑料, 2022, 36(8): 73-79.
[8]	吴唯, 胡焕波, 沈辉, 赵天瑜. 4A沸石与钙镁铝水滑石对膨胀阻燃聚丙烯的双重协效阻燃作用与机理[J]. 中国塑料, 2022, 36(7): 1-7.
[9]	魏思淼, 邵路山, 许准, 刘艳婷, 赵思衡, 许博. 次磷酸盐⁃环四硅氧烷双基化合物复配二乙基次磷酸铝对PA6的阻燃性能研究[J]. 中国塑料, 2022, 36(7): 129-135.
[10]	谭立钦, 刘伟区, 梁利岩, 王硕, 冯志强, 林家明. 含巯基聚硅氧烷改性环氧树脂的制备及性能[J]. 中国塑料, 2022, 36(7): 21-29.
[11]	徐杰, 钟进福, 童晓茜, 李广富, 付栋梁, 李城城. 端羧基修饰单宁酸/没食子酸环氧树脂复合材料的制备与性能研究[J]. 中国塑料, 2022, 36(7): 44-50.
[12]	李金凤, 梁卓恩, 彭新龙. 膨胀型阻燃剂/二乙基次磷酸铝阻燃改性不饱和树脂基复合材料[J]. 中国塑料, 2022, 36(6): 116-123.
[13]	陈轲, 刘鸣飞, 赵彪, 潘凯. 有机硅改性高分子材料阻燃及耐烧蚀性能研究进展[J]. 中国塑料, 2022, 36(6): 149-154.
[14]	王帅, 张玉迪, 杨富凯, 徐新宇. 聚酰亚胺/多壁碳纳米管泡沫材料的制备及性能研究[J]. 中国塑料, 2022, 36(6): 39-45.
[15]	孙旗, 高兴, 崔雪梅, 连慧琴, 崔秀国, 汪晓东. 黑磷烯纳米阻燃剂研究进展[J]. 中国塑料, 2022, 36(5): 133-139.

DIDOPO与POSS/EG协同阻燃环氧树脂泡沫及机理研究

Preparation and flame-retardant mechanism of epoxy foams synergistically modified with DIDOPO and POSS/EG

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 12

参考文献 21

相关文章 15

编辑推荐

Metrics

本文评价
