高含量玻璃纤维增强阻燃聚酰胺材料的制备与性能

doi:10.19491/j.issn.1001-9278.2022.08.007

中国塑料 ›› 2022, Vol. 36 ›› Issue (8): 42-48.DOI: 10.19491/j.issn.1001-9278.2022.08.007

高含量玻璃纤维增强阻燃聚酰胺材料的制备与性能

陈佰全(), 郑友明, 田际波, 张磊, 王金松, 林夏洁, 段亚鹏

中广核俊尔（浙江）新材料有限公司，浙江温州 325000

收稿日期:2022-04-13 出版日期:2022-08-26 发布日期:2022-08-22
作者简介:陈佰全（1982—），男，高级工程师，从事聚酰胺改性工程塑料研究，cbq_maple@126.com
基金资助:
责任心强，工作热情，积极支持期刊发展

Preparation and properties of polyamide flame⁃retardant composite reinforced with high content of glass fiber

CHEN Baiquan(), ZHENG Youming, TIAN Jibo, XHANG Lei, WANG Jinsong, LIN Xiajie, DUAN Yapeng

CGN Juner New Materials Co，Ltd，Wenzhou 325000，China

Received:2022-04-13 Online:2022-08-26 Published:2022-08-22

摘要/Abstract

摘要：

采用双螺杆挤出机制备了聚酰胺6（PA6）/50 %（质量分数，下同）玻璃纤维（GF）、PA66/50 %GF、PA56/50 %GF 3种高含量GF增强阻燃PA复合材料，对比研究了红磷、溴系、磷氮3种阻燃体系下复合材料的力学性能、阻燃性能和激光打标性能。结果表明，不同阻燃体系对复合材料的力学性能有明显影响，吸水平衡后，PA66复合材料的力学性能保持率最高；PA56复合材料在3种阻燃体系中均表现出比PA6、PA66复合材料更好的阻燃性能；红外激光和紫外激光的打标效果存在明显不同，而在阻燃体系和激光光源相同的条件下，PA6、PA66和PA56 3种PA复合材料的激光打标效果没有明显差异。

关键词: 高含量玻璃纤维, 聚酰胺, 增强改性, 阻燃, 激光打标

Abstract:

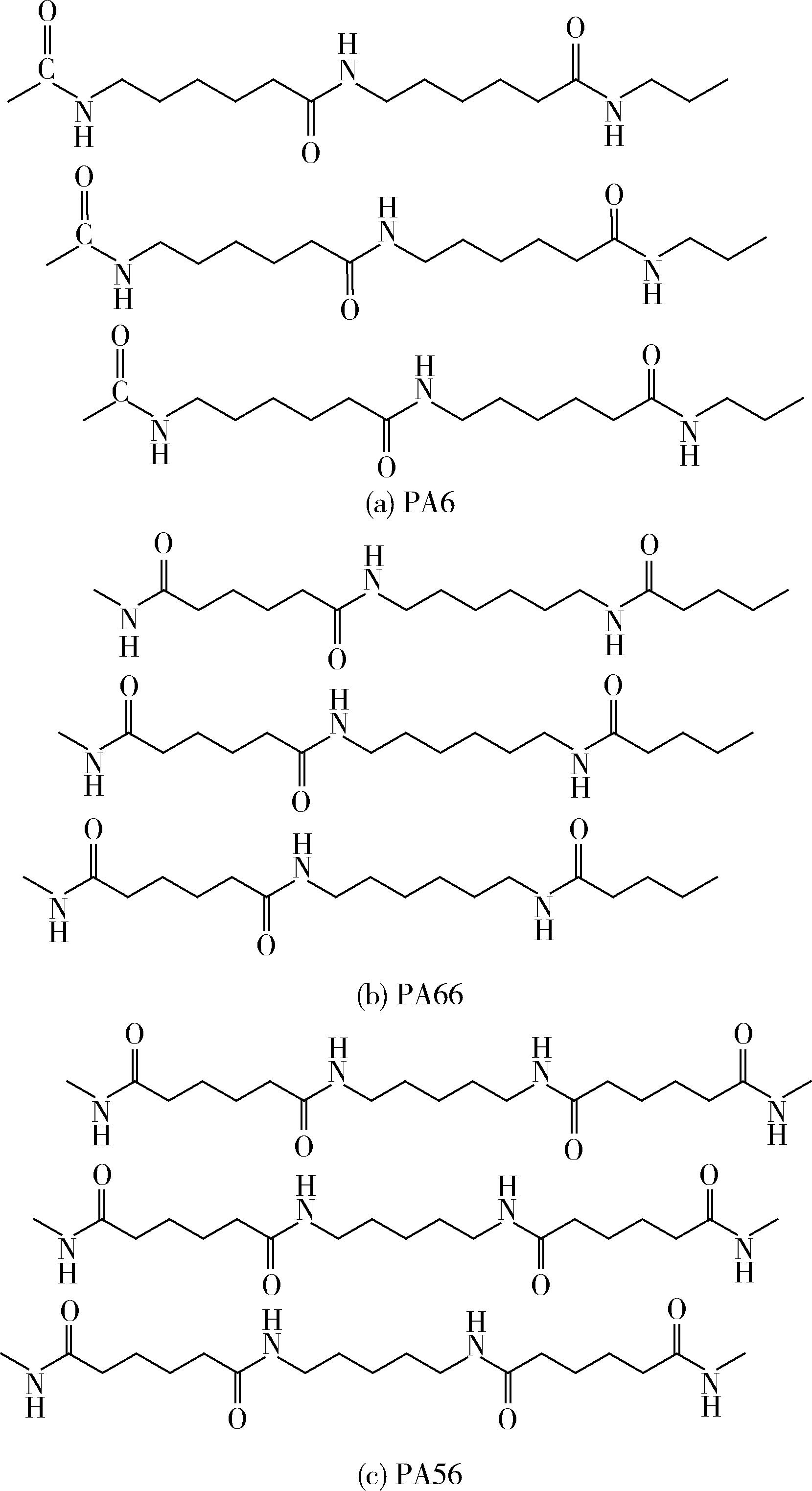

Three types of reinforced flame?retardant polyamide （PA） composites with a high content of glass fiber were prepared using a twin?screw extruder， which included PA6?， PA66? and PA 56?matrix composites with 50 wt% glass fiber. The mechanical properties， flame retardant properties and laser marking properties of the composites were studied comparatively under three flame retardant systems including red phosphorus， bromine， and phosphorus?nitrogen. The results indicated that the flame retardant systems had obvious effects on the mechanical properties of the composites. The PA66 composites obtained the highest retention of mechanical properties after water absorption equilibrium. The PA56 composites exhibited better flame?retardant performance the PA6 and PA66 composites. The laser marking effect of infrared laser and ultraviolet laser was obviously different， and however， it showed no obvious difference among PA6， PA66 and PA56 under the same flame?retardant systems and laser source.

Key words: high content glass fiber, polyamide, reinforcement modification, flame retardant, laser marking

中图分类号:

TQ323.6

陈佰全, 郑友明, 田际波, 张磊, 王金松, 林夏洁, 段亚鹏. 高含量玻璃纤维增强阻燃聚酰胺材料的制备与性能[J]. 中国塑料, 2022, 36(8): 42-48.

CHEN Baiquan, ZHENG Youming, TIAN Jibo, XHANG Lei, WANG Jinsong, LIN Xiajie, DUAN Yapeng. Preparation and properties of polyamide flame⁃retardant composite reinforced with high content of glass fiber[J]. China Plastics, 2022, 36(8): 42-48.

图/表 8

参考文献 14

1	别明智.高含量玻纤增强尼龙66的制备及性能研究［J］.塑料工业，2014，42（12）：111⁃114.
	BIE M Z. Research on the preparation and property of high content glass fiber reinforced nylon 66［J］. China Plastics Industry， 2014，42 （12）： 111⁃114.
2	刘文虎，张利建，刘有才.高流动性尼龙6的玻纤增强改性研究［J］.化工技术与开发，2020，49（7）：1⁃4.
	LIU W H， ZHANG L L， LIU Y C. Glass fiber reinforced modification of high fluidity nylon 6 ［J］. Technology and Development Chemical Industry， 2020，49 （7）： 1⁃4.
3	陈宜湛，张宇，诸泉．蒙脱土协效次磷酸盐阻燃剂对玻纤增强尼龙66材料的影响［J］．广东化工，2019，46（23）：23⁃25.
	CHEN Y Z， ZHANG Y， ZHU Q.Synergistic effect of MMT on phosphonic salt flame retarded nylon 66material reinforced by glass fiber［J］.Guangdong Chemical Industry，2019，46（23）：23⁃25.
4	戴剑，郑一泉，丁超，等.十溴二苯乙烷阻燃尼龙热稳定性改善研究［J］.塑料工业，2018，46（8）：144⁃149，157.
	DAI J， ZHENG Y Q， DING C，et al.Investigation on the thermal stability improvement of decabromodiphenyl ethane flame retardant nylon ［J］.China Plastics Industry，2018， 46（8）：144⁃149，157.
5	付晓婷，李谦，朱凯，等.包覆红磷阻燃增强PA66的性能研究［J］.塑料工业，2021，49（9）：130⁃133.
	FU X T， LI Q， ZHU K， et al. Study on properties of flame retardant reinforced PA66 coated with red phosphorus ［J］. China Plastics Industry， 2021，49 （9）： 130⁃133.
6	杜晓华，田际波，黄志杰. 高性能环保阻燃尼龙的研究进展和发展趋势［C］//全国塑料改性及合金工业技术交流年会暨新材料和项目推介会.杭州：中国工程塑料工业协会， 2011：21⁃22.
7	山西省化工研究所.塑料橡胶加工助剂（第二版）［M］.北京：化学工业出版社，2002：365⁃458.
8	李秀峥，李澜鹏，曹长海，等. 生物基尼龙及其单体研究进展［J］.工程塑料应用，2018， 46（7）： 138⁃141.
	LI X Z， LI L P， CAO C H，et al. Research progress of bio⁃based polyamide and its monomer［J］. Engineering Plastics Application，2018，46（7）： 138⁃141.
9	福本修. 尼龙树脂手册［M］.北京：中国石化出版社，1994： 3⁃30.
10	吴田田，王学利，俞建勇，等.生物基尼龙56的非等温结晶性能研究［J］.纺织导报，2017，5： 98⁃100.
	WU T T， WANG X L， YU J Y， et al. Study on non⁃isothermal crystallization kinetics of bio⁃based PA56［J］.China Textile Leader， 2017，5： 98⁃100.
11	陈美玉，来悦，孙润军，等. 生物基尼龙56纤维的结晶行为［J］. 纺织学报，2017，12 ：7⁃13.
	CHEN M Y， LAI Y， SUN R J， et al. Crystallization behavior of bio Based Polyamide56 fiber ［J］. Journal of Textile Research， 2017，12 ：7⁃13.
12	郭亚飞，郝新敏，李岳玲，等. 生物基尼龙56与尼龙6、尼龙66纤维结构和性能对比研究［C］//中国化纤协会优秀学术论文（上册）.天津：中国纺织工程学会，中国化学纤维工业协会，2014： 169⁃174.
13	Pieter Gijsman， Rieky Steenbakkers， Christian Fürst， et al. Differences in the flame retardant mechanism of melamine cyanurate in polyamide 6 and polyamide 66［J］. Polymer Degradation and Stability， 2002， 78（2）：219⁃224.
14	田际波，郑友明，张磊，等.黑色无卤阻燃尼龙复合材料激光标识性能的研究［J］.塑料工业，2020， 48（7）： 90⁃94.
	TIAN J B， ZHENG Y M， ZHANG L，et al. Study on laser marking properties of black halogen⁃free flame retardant nylon composite［J］. China Plastics Industry，2020， 48（7）： 90⁃94.

材料	挤出温度/℃	熔体温度/℃	螺杆转速/r·min^-1
PA6/50 %GF	250~230	260	300
PA66/50 %GF	270~250	280	300
PA56/50 %GF	260~240	280	300

材料	挤出温度/℃	熔体温度/℃	螺杆转速/r·min^-1
PA6/50 %GF	250~230	260	300
PA66/50 %GF	270~250	280	300
PA56/50 %GF	260~240	280	300

材料	注射温度/℃	模具温度/℃	注射压力/MPa
PA6/50 %GF	250~280	80	80
PA66/50 %GF	270~300	80	80
PA56/50 %GF	270~300	80	80

材料	注射温度/℃	模具温度/℃	注射压力/MPa
PA6/50 %GF	250~280	80	80
PA66/50 %GF	270~300	80	80
PA56/50 %GF	270~300	80	80

项目	1^#	2^#	3^#	4^#	5^#	6^#	7^#	8^#	9^#
密度/g·10 cm^-3	1.65	1.65	1.65	1.75	1.75	1.75	1.61	1.61	1.62
灰分/%	50.1	50.2	49.9	50.2	50.1	50.3	49.8	49.9	50.1
拉伸强度/MPa	169	171	166	194	201	201	184	187	185
弯曲强度/MPa	262	271	268	291	307	297	298	303	301
弯曲模量/MPa	15 324	15 895	15 454	15 101	15 985	15 872	15 784	15 010	15 155
缺口冲击强度/kJ·m^-2	14.1	14.2	12.6	14.8	13.2	12.5	14.2	13.1	11.2
非缺口冲击强度/kJ·m^-2	56	59	51	63	59	50	56	55	47
热变形温度/℃	208	244	231	206	248	235	209	245	234

高含量玻璃纤维增强阻燃聚酰胺材料的制备与性能

Preparation and properties of polyamide flame⁃retardant composite reinforced with high content of glass fiber

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 8

参考文献 14

相关文章 15

编辑推荐

Metrics

本文评价

材料	1^#	2^#	3^#	4^#	5^#	6^#	7^#	8^#	9^#
PA6切片	32.4	—	—	31.9	—	—	41.4	—	—
PA66切片	-	32.4	—	—	31.9	—	—	41.4	—
PA56切片	—	—	32.4	—	—	31.9	—	—	41.4
红磷母粒	—	—	—	—	—	—	8	8	8
BPS	—	—	—	13	13	13	—	—	—
三氧化二锑	—	—	—	4.5	4.5	4.5	—	—	—
磷氮阻燃剂	17	17	17	—	—	—	—	—	—
GF	50	50	50	50	50	50	50	50	50
抗氧剂1098	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2
抗氧剂168	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2
硬脂酸钙	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2	0.2

垂直燃烧厚度/mm		1^#	2^#	3^#	4^#	5^#	6^#	7^#	8^#	9^#
3.2	燃烧时间	25	23	20	46	39	33	26	23	19
	是否滴落	否	否	否	否	否	否	否	否	否
	阻燃等级	V⁃0	V⁃0	V⁃0	V⁃0	V⁃0	V⁃0	V⁃0	V⁃0	V⁃0
1.6	燃烧时间	57	44	39	55	47	44	39	34	32
	是否滴落	否	否	否	否	否	否	否	否	否
	阻燃等级	V⁃1	V⁃0	V⁃0	V⁃1	V⁃0	V⁃0	V⁃0	V⁃0	V⁃0
0.8	燃烧时间	98	84	47	89	86	48	77	75	49
	是否滴落	否	否	否	否	否	否	是	否	否
	阻燃等级	V⁃1	V⁃1	V⁃0	V⁃1	V⁃1	V⁃0	V⁃2	V⁃1	V⁃0

[1]	贾明印, 董贤文, 王佳明, 陈轲. 浸渍方式对纤维增强聚酰胺6复合材料真空袋压成型工艺及性能的影响[J]. 中国塑料, 2022, 36(9): 1-6.
[2]	杨金, 陈鹏然, 高培鑫. DIDOPO与POSS/EG协同阻燃环氧树脂泡沫及机理研究[J]. 中国塑料, 2022, 36(9): 38-45.
[3]	宋德建, 于鹏, 彭进松, 许苗军. 阻燃EVA热熔胶的制备及其在线缆修复中的应用研究[J]. 中国塑料, 2022, 36(9): 53-56.
[4]	董玥, 董霄, 朱德兆, 杨延翔, 罗琛, 李阳, 李锦山. 聚酰亚胺发展概况与应用展望[J]. 中国塑料, 2022, 36(9): 85-95.
[5]	孟鑫, 王小龙, 公维光, 金谊. “三源一体”壳核型阻燃剂的制备及其在聚乳酸中的应用[J]. 中国塑料, 2022, 36(9): 96-104.
[6]	李亚飞, 孙小杰, 任月庆, 张寅灵. 阻燃抗静电聚烯烃板材的制备与性能研究[J]. 中国塑料, 2022, 36(8): 23-27.
[7]	杨智, 奚望, 钱立军, 胡立双. 四元复合体系在硬质聚氨酯泡沫材料中的逐级释放阻燃行为研究[J]. 中国塑料, 2022, 36(8): 28-35.
[8]	吴唯, 胡焕波, 沈辉, 赵天瑜. 4A沸石与钙镁铝水滑石对膨胀阻燃聚丙烯的双重协效阻燃作用与机理[J]. 中国塑料, 2022, 36(7): 1-7.
[9]	魏思淼, 邵路山, 许准, 刘艳婷, 赵思衡, 许博. 次磷酸盐⁃环四硅氧烷双基化合物复配二乙基次磷酸铝对PA6的阻燃性能研究[J]. 中国塑料, 2022, 36(7): 129-135.
[10]	李金凤, 梁卓恩, 彭新龙. 膨胀型阻燃剂/二乙基次磷酸铝阻燃改性不饱和树脂基复合材料[J]. 中国塑料, 2022, 36(6): 116-123.
[11]	陈轲, 刘鸣飞, 赵彪, 潘凯. 有机硅改性高分子材料阻燃及耐烧蚀性能研究进展[J]. 中国塑料, 2022, 36(6): 149-154.
[12]	王金业, 唐博虎, 杨立宁, 谢猛, 郭泽朝, 杨光. PA12试件多射流熔融成型工艺研究[J]. 中国塑料, 2022, 36(6): 81-86.
[13]	孙旗, 高兴, 崔雪梅, 连慧琴, 崔秀国, 汪晓东. 黑磷烯纳米阻燃剂研究进展[J]. 中国塑料, 2022, 36(5): 133-139.
[14]	陈胜, 梁颖超, 吴方娟, 方辉, 范新凤, 陈晖, 王永刚. 聚酰胺6/双向经编玻璃纤维复合材料的制备及其界面改性研究[J]. 中国塑料, 2022, 36(5): 24-28.
[15]	杨木森, 钱立军, 王靖宇, 赵震, 王光禹, 辛晓华. 磷酸三苯酯和甲基八溴醚在阻燃聚苯乙烯中的协同行为研究[J]. 中国塑料, 2022, 36(5): 36-42.

项目	1^#	2^#	3^#	4^#	5^#	6^#	7^#	8^#	9^#
拉伸强度/MPa	105	124	101	121	146	123	114	135	113
弯曲强度/MPa	179	200	184	199	227	205	189	214	201
弯曲模量/MPa	9 912	12 222	9 887	10 101	12 292	10 461	10 557	11 542	9 988
缺口冲击强度/kJ·m^-2	17.1	16.5	16.8	18.2	15.3	16.6	18.1	19.6	20.3
无缺口冲击强度/kJ·m^-2	61.2	65.2	58.5	65.1	60.3	59.1	66.5	67.3	65.4

项目	1^#	2^#	3^#	4^#	5^#	6^#	7^#	8^#	9^#
拉伸强度/MPa	105	124	101	121	146	123	114	135	113
弯曲强度/MPa	179	200	184	199	227	205	189	214	201
弯曲模量/MPa	9 912	12 222	9 887	10 101	12 292	10 461	10 557	11 542	9 988
缺口冲击强度/kJ·m^-2	17.1	16.5	16.8	18.2	15.3	16.6	18.1	19.6	20.3
无缺口冲击强度/kJ·m^-2	61.2	65.2	58.5	65.1	60.3	59.1	66.5	67.3	65.4
