膨胀型阻燃剂/二乙基次磷酸铝阻燃改性不饱和树脂基复合材料

doi:10.19491/j.issn.1001-9278.2022.06.018

中国塑料 ›› 2022, Vol. 36 ›› Issue (6): 116-123.DOI: 10.19491/j.issn.1001-9278.2022.06.018

膨胀型阻燃剂/二乙基次磷酸铝阻燃改性不饱和树脂基复合材料

李金凤¹, 梁卓恩², 彭新龙²()

^1.肇庆福田化学工业有限公司，广东肇庆 526238
^2.广东百汇达新材料有限公司，广东肇庆 526238

收稿日期:2021-12-10 出版日期:2022-06-26 发布日期:2022-06-27
通讯作者: 彭新龙（1988—），男，工程师，主要从事热固性树脂基复合材料成型加工等研究工作，pengxinlong110110@163.com
E-mail:pengxinlong110110@163.com

Properties of unsaturated polyester resin composites modified with intumescent flame retardant and alu minum diethyl phosphate

LI Jinfeng¹, LIANG Zhuoen², PENG Xinlong²()

^1.Sales Department，Zhaoqing Futian Chemical Co，Ltd，Zhaoqing 526238，China
^2.R&D Department，Guangdong Brand Builder New Materials Co，Ltd，Zhaoqing 526238，China

Received:2021-12-10 Online:2022-06-26 Published:2022-06-27
Contact: PENG Xinlong E-mail:pengxinlong110110@163.com

摘要/Abstract

摘要：

采用密胺包覆聚磷酸铵（APP）、季戊四醇（PER）和三聚氰胺（MEL）作为膨胀型阻燃剂（IFR）对不饱和树脂（UP）进行改性，研究了APP、PER和MEL不同复配比例及用量对不饱和树脂基复合材料阻燃性能和力学性能的影响。基于IFR最佳用量，以二乙基次磷酸铝（ADP）为协效剂，研究了ADP用量对IFR/UP阻燃复合材料阻燃性能、力学性能及热稳定性的影响。结果表明，当APP∶PER∶MEL复配比例为4∶1∶1，IFR添加量为15 %（质量分数，下同）时，复合材料综合性能最佳，其极限氧指数为27.4 %，UL 94垂直燃烧达到V?1等级，弯曲强度和冲击韧性分别为100.3 MPa和6.3 kJ/m²；ADP的引入能够进一步提高IFR/UP复合材料阻燃性能，且随着ADP质量分数的增加而增强；当ADP质量分数为2 %时，IFR?ADP/UP复合材料极限氧指数为28.5 %并达到V?0阻燃等级，弯曲强度和冲击韧性分别为110 MPa和7.8 kJ/m²，与IFR/UP复合材料相比，分别提高了9.7 %和23.8 %；ADP能够促进IFR/UP复合材料表面成炭，缓解基体的热降解。

关键词: 不饱和树脂, 阻燃性能, 二乙基次磷酸铝

Abstract:

Unsaturated polyester （UP） resin composites were modified with an intumescent flame?retardant （IFR） system based on the mela mine?coated a mmonium polyphosphate （APP）， pentaerythritol （PER）， and mela mine （MEL）， and the effect of APP/PER/MEL mass ratio and total amount on the flame retardant and mechanical properties of the UP/IFR composites were investigated. According to the optimal mass ratio of IFR， alu minum diethyl phosphate （ADP） was then added into the UP/IFR composites as a flame?retardant synergistic agent， and the flame retardant properties， mechanical properties， and thermal stability of UP/IFR?ADP composites with different content of ADP were evaluated. The results indicated that the composites achieved a UL 94 V?0 classification in the vertical burning test at a APP/PER/MEL mass ratio of 4∶1∶1， a IFR content of 15 wt%， and a limiting oxygen index （LOI） of 27.4 vol%， and their flexural strength and impact toughness were 100.3 MPa and 6.3 kJ/m²，respectively. The introduction of ADP further improved the flame retardancy of IFR/UP composites， and the flame?retarding effect was enhanced with an increase in the mass fraction of ADP. When the mass fraction of ADP was 2 wt%， the UP/IFR?ADP composites obtained an LOI of 28.5 vol%， a UL?94 V?0 classification， flexural strength of 110 MPa， and impact toughness of 7.8 kJ/m². Compared to the UP/IFR composite containing 15 wt% of IFR， the UP/IFR?ADP composites achieved an increase in flexural strength by 9.7 % and in impact toughness increased by 23.8 %. TG analysis results indicated that ADP could promote the formation of amorphous char layer and slow down the thermal degradation of the matrix.

Key words: unsaturated polyester resin, flame retardancy, aluminum diethyl phosphate

中图分类号:

TQ323.4⁺1

李金凤, 梁卓恩, 彭新龙. 膨胀型阻燃剂/二乙基次磷酸铝阻燃改性不饱和树脂基复合材料[J]. 中国塑料, 2022, 36(6): 116-123.

LI Jinfeng, LIANG Zhuoen, PENG Xinlong. Properties of unsaturated polyester resin composites modified with intumescent flame retardant and alu minum diethyl phosphate[J]. China Plastics, 2022, 36(6): 116-123.

图/表 11

样品编号	LY⁃196	APP	PER	MEL	ADP
UP⁃0	100	0	0	0	0
UP⁃1	85	15	0	0	0
UP⁃2	85	11.6	1.7	1.7	0
UP⁃3	85	11.2	1.9	1.9	0
UP⁃4	85	10.8	2.1	2.1	0
UP⁃5	85	10	2.5	2.5	0
UP⁃6	85	9	3	3	0
UP⁃7	85	7.4	3.8	3.8	0
UP⁃8	95	3.4	0.8	0.8	0
UP⁃9	90	6.8	1.6	1.6	0
UP⁃10	80	13.6	3.2	3.2	0
UP⁃11	75	16.6	4.2	4.2	0
UP⁃12	84	10	2.5	2.5	1
UP⁃13	83	10	2.5	2.5	2
UP⁃14	82	10	2.5	2.5	3
UP⁃15	81	10	2.5	2.5	4

表1 未改性和阻燃改性不饱和树脂组成配方

Tab.1 The formula of UP composites modified by different proportion of FIR

样品	LOI/ %	阻燃级别	实验现象
UP⁃0	19.0	NR	熔滴较多，大量黑烟
UP⁃1	26.5	V2	较少熔滴，较多黑烟
UP⁃2	26.7	V2	较少熔滴，较多黑烟
UP⁃3	27.0	V1	无熔滴，较少黑烟
UP⁃4	27.2	V1	无熔滴，较少黑烟
UP⁃5	27.4	V1	无熔滴，较少黑烟
UP⁃6	26.9	V2	较少熔滴，较多黑烟
UP⁃7	26.3	V2	较少熔滴，较多黑烟
UP⁃8	22.8	NR	熔滴较多，大量黑烟
UP⁃9	24.9	NR	熔滴较多，大量黑烟
UP⁃10	28.6	V0	无熔滴，较少黑烟
UP⁃11	29.7	V0	无熔滴，较少黑烟
UP⁃12	27.9	V1	无熔滴，较少黑烟
UP⁃13	28.7	V0	无熔滴，很少黑烟
UP⁃14	29.1	V0	无熔滴，很少黑烟
UP⁃15	29.3	V0	无熔滴，很少黑烟

表2 膨胀型阻燃剂不同配比阻燃UP燃烧特性

Tab.2 The effect of IFR with different mass ratio on the combustion performance of UP

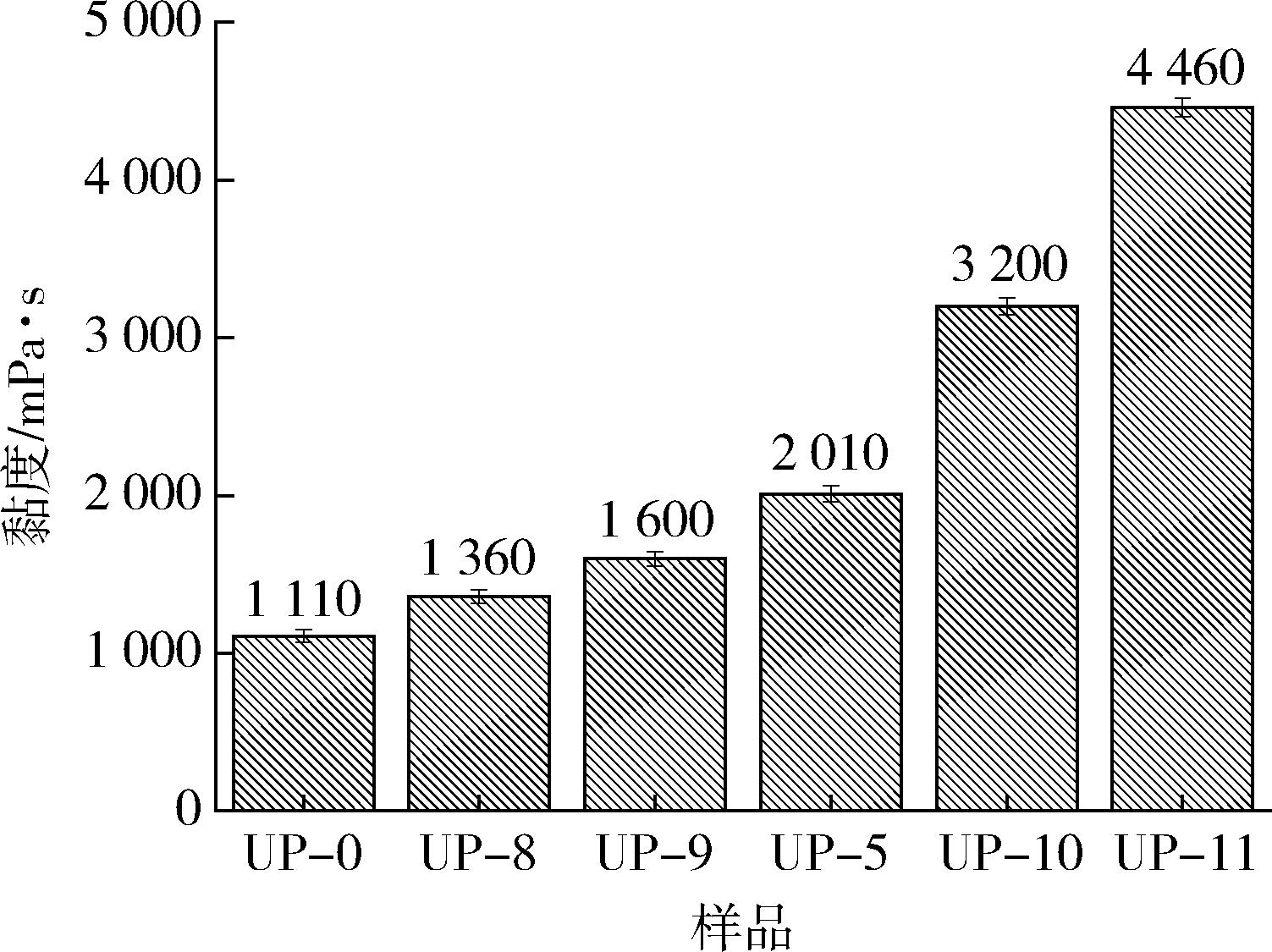

图1 加入不同质量分数IFR后UP的黏度值

Fig.1 Viscosity of UP with different content of IFR

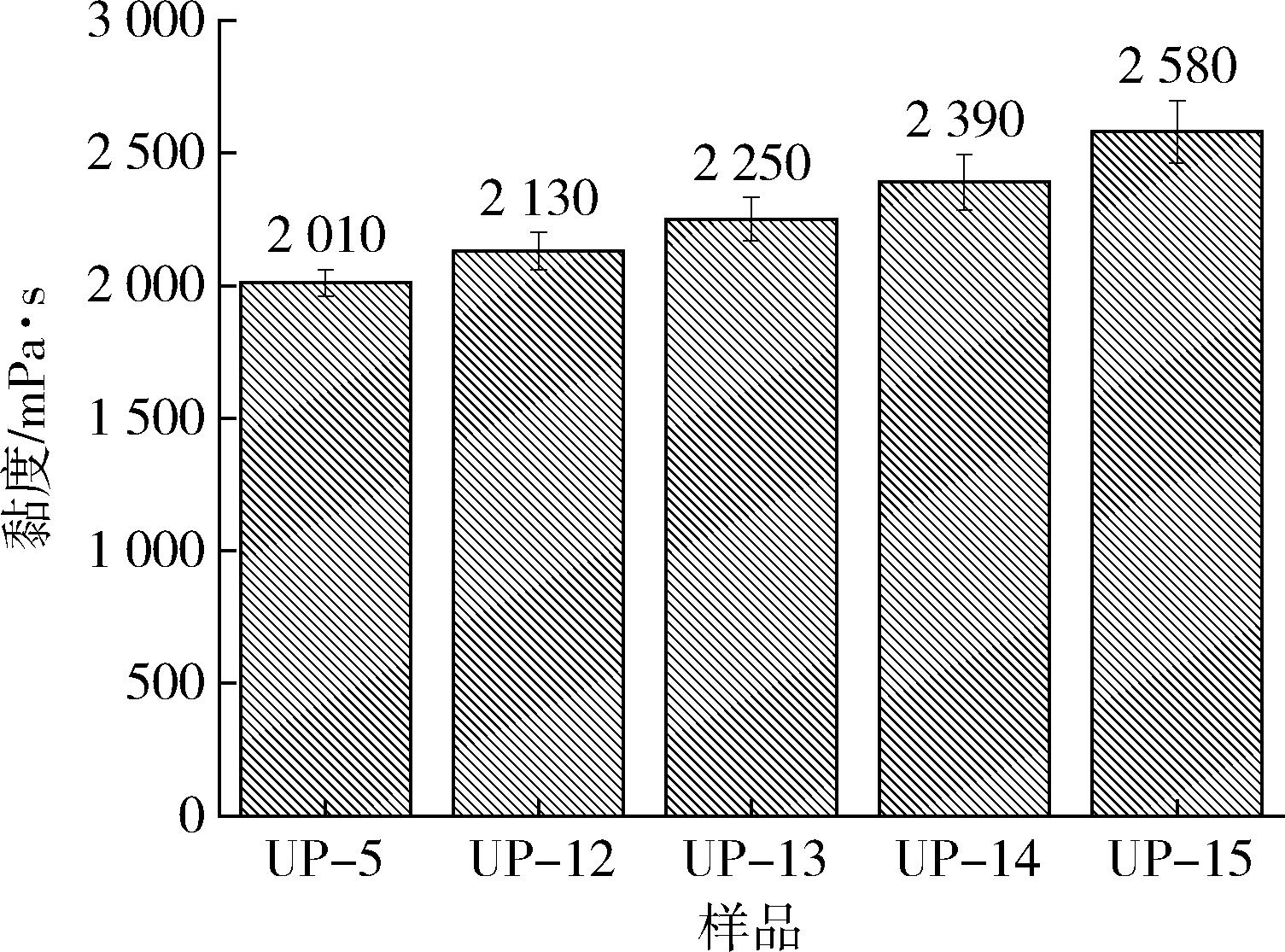

图2 ADP用量对IFR/UP树脂体系黏度的影响

Fig.2 Viscosity of IFR/UP system with different content of ADP

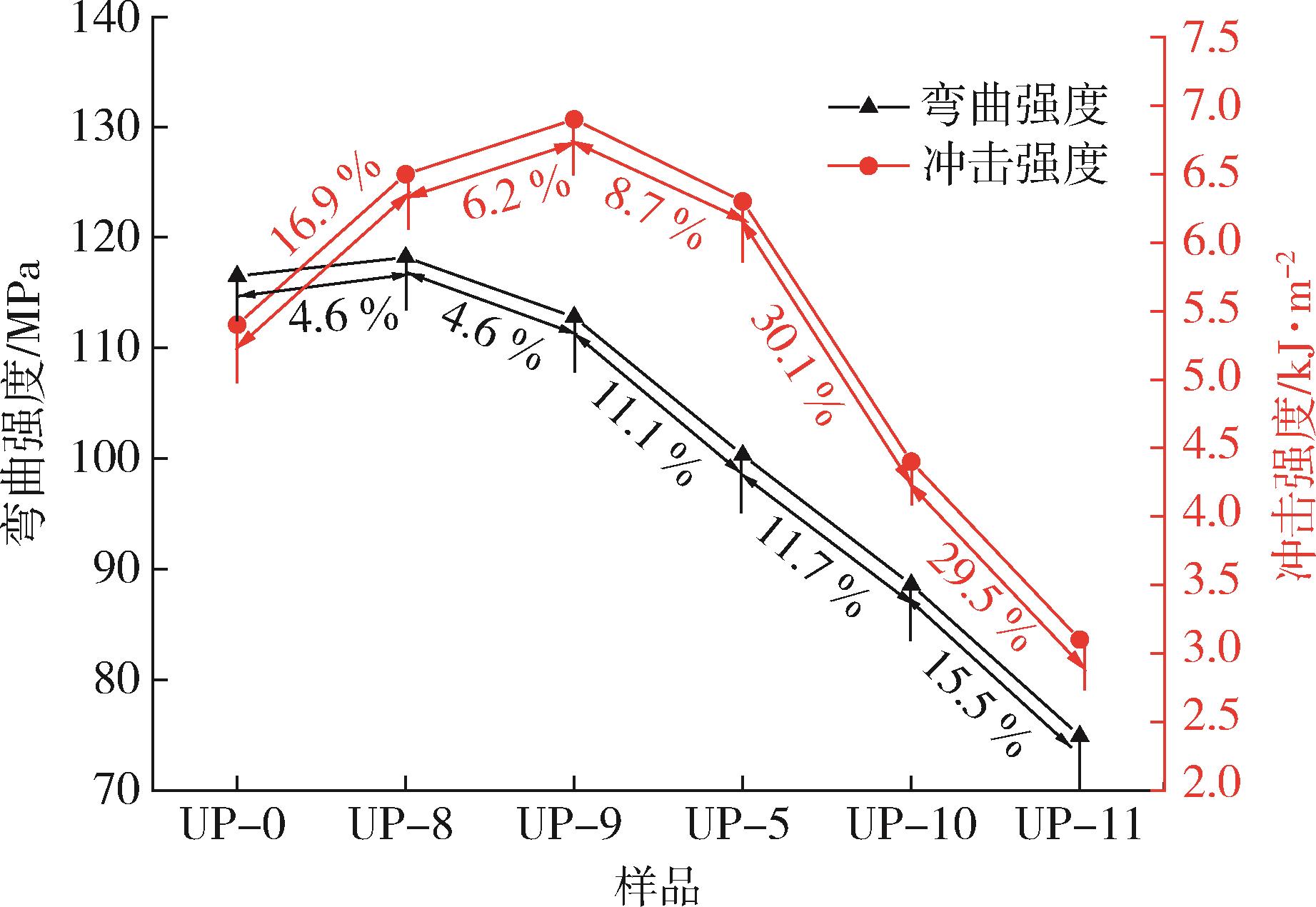

图3 IFR用量对IFR/UP复合材料力学性能的影响

Fig.3 Effect of IFR content on the mechanical properties of IFR/UP composites

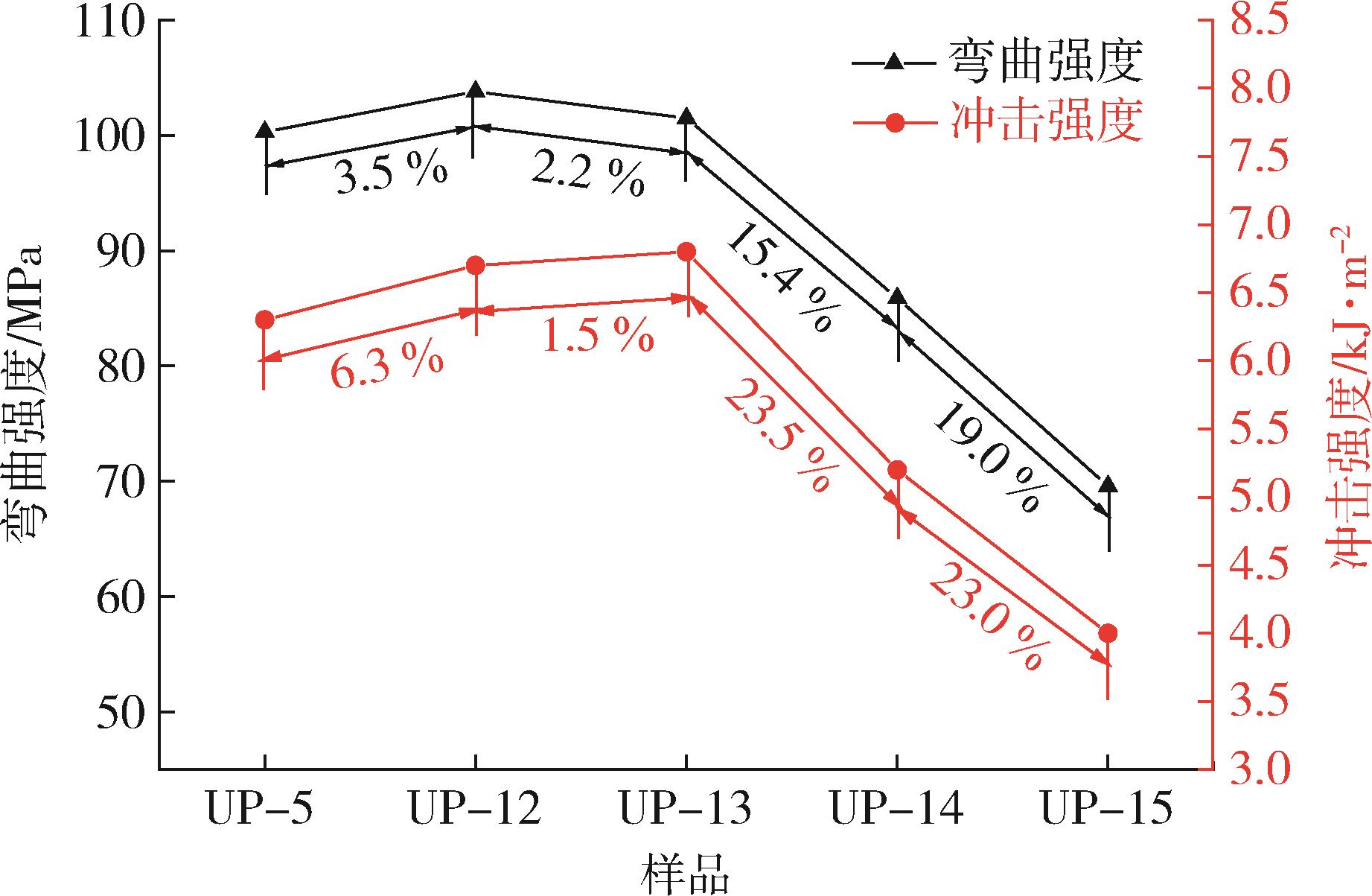

图4 ADP用量对IFR /UP复合材料力学性能的影响

Fig.4 Effect of ADP content on the mechanical properties of IFR?ADP/UP composites

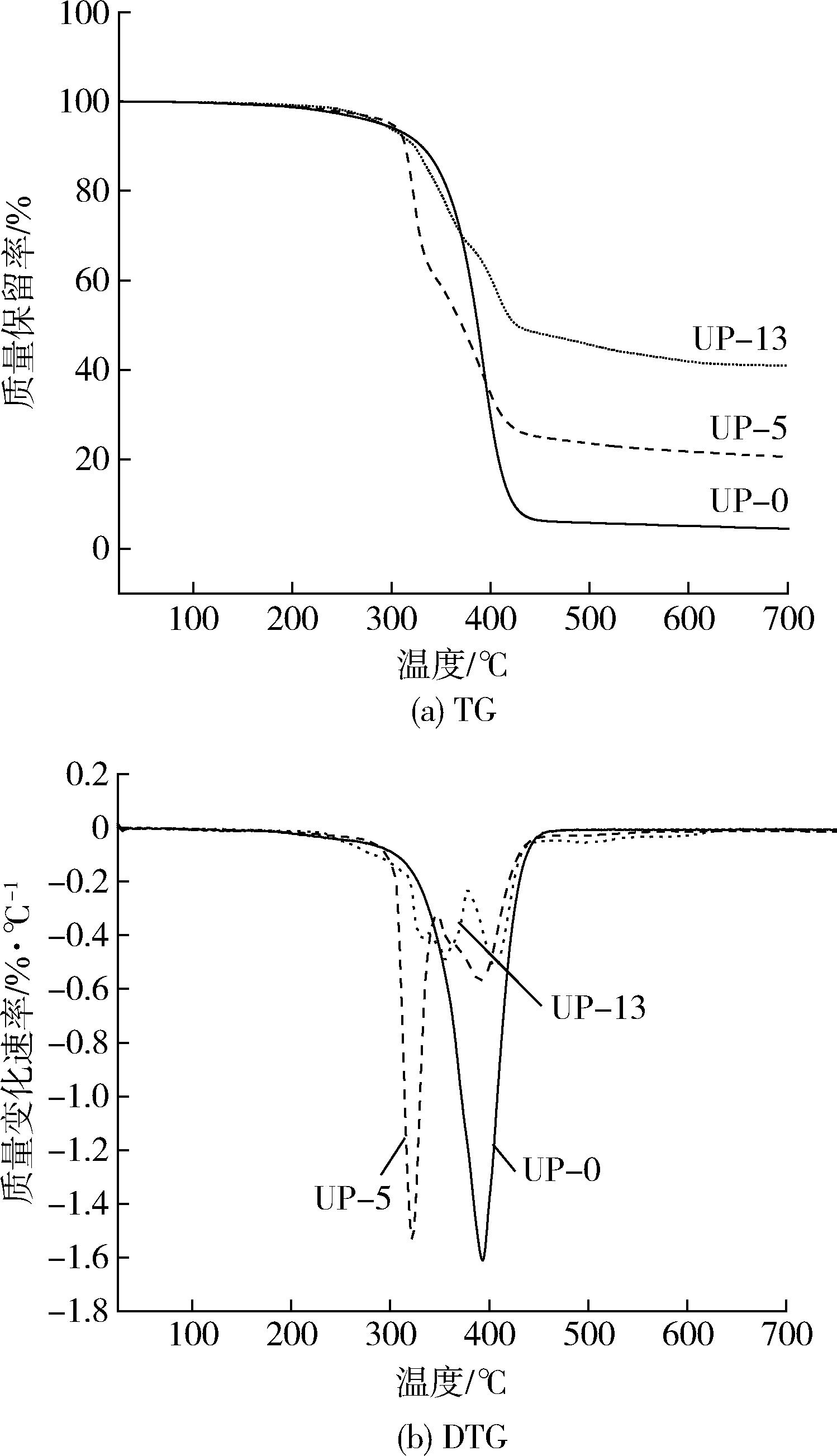

图5 UP?0、UP?5和UP?13在空气氛围下的TG和DTG曲线

Fig.5 TG and DTG curves of UP?0， UP?5 and UP?13 composites

样品

T_d/℃

T₁₀/℃

T₅₀/℃

残炭/

表3 UP?0、UP?5和UP?13样品空气氛围下TG和DTG分析数据

Tab.3 Thermal decomposition characteristics of UP?0， UP?5 and UP?13 composites

图6 马弗炉中UP?0、UP?5和UP?13在不同温度下保持15 min的照片

Fig.6 Photographs of UP?0， UP?5 and UP?13 at various temperature for 15 mins in a muffle furnace

图7 UP?0、UP?5和UP?13样品燃烧后残炭的SEM照片

Fig.7 SEM of char residue for UP?0， UP?5 and UP?13 composites

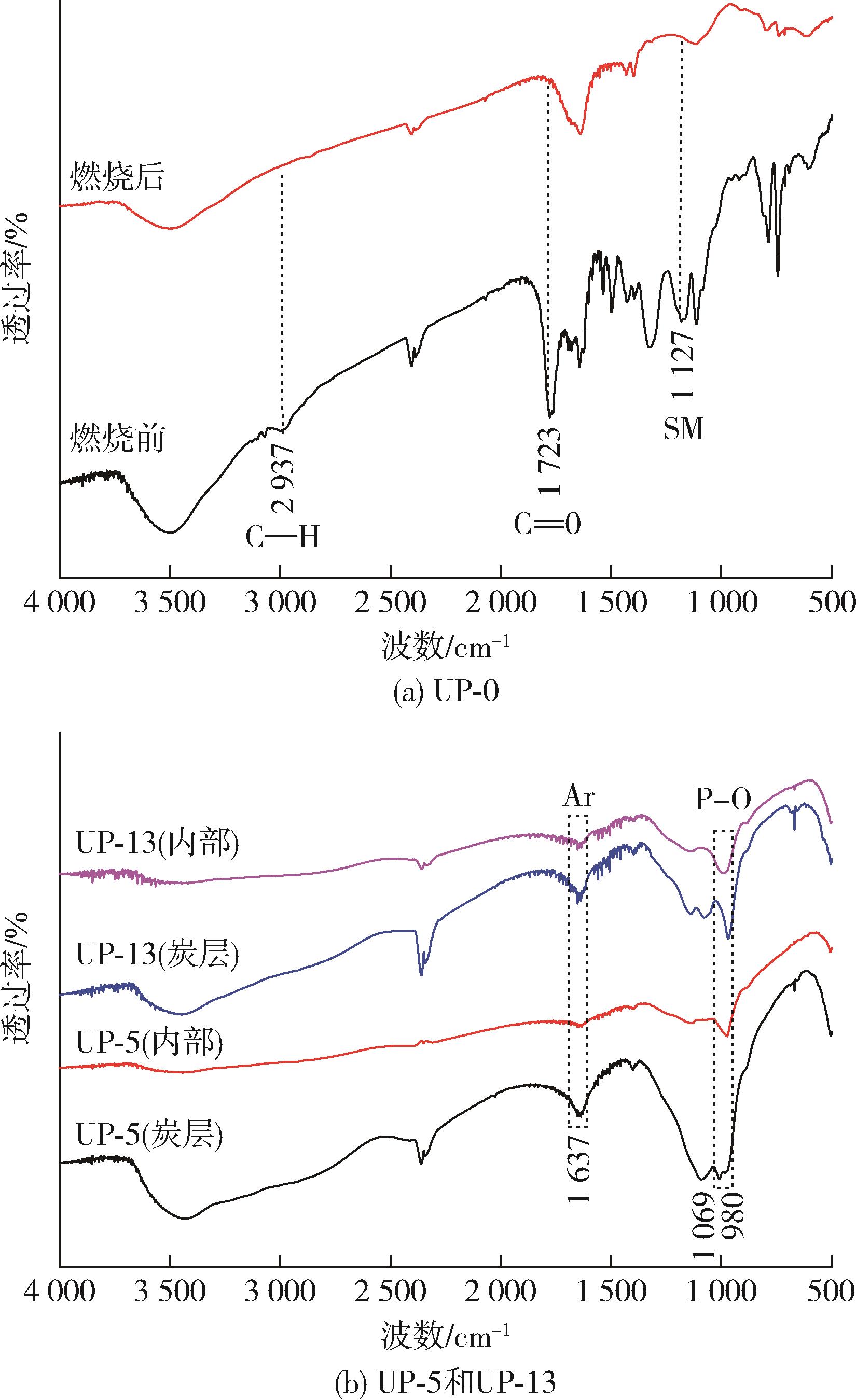

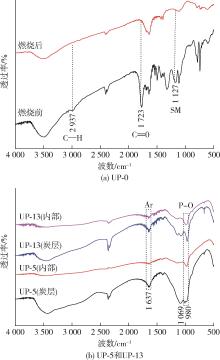

图8 UP及其复合材料燃烧后FTIR谱图

Fig.8 FTIR diagram of UP and its composites after burning

参考文献 20

1	Liu L， Xu Y HY， Xu M，et al. A facile strategy for enhancing the fire safety of unsaturated polyester resins through introducing an efficient mono‐component intumescent flame retardant［J］. Polymers for Advanced Technologies， 2020， 31（6）：1⁃13.
2	Gao M， Wang Y， Chen X， et al. A mussel⁃inspired intumescent flame⁃retardant unsaturated polyester resin system［J］. Journal of Thermal Analysis and Calorimetry， 2019， 138（2）：1 097⁃1 106.
3	程海涛，申献双.不饱和聚酯树脂阻燃性能研究进展［J］.中国塑料，2019，33（07）：130⁃140.
	CHEN H T， SHEN X S.Research progress in flame⁃retardancy of unsaturated polyester resins［J］.China Plastics，，2019，33（07）：130⁃140.
4	林瑛，宋磊，胡源.含磷单体/碳纳米管阻燃改性不饱和聚酯复合材料的制备及其性能研究［J］.火灾科学，2016，25（03）：165⁃172.
	LIN Y， SONG L， HU Y.Preparation，flame retardancy and thermal property of unsaturated polyester resin modified with a reactive phosphorus⁃containing monomer and carbon nanotubes［J］.Fire Safety Science， 2016，25（03）：165⁃172.
5	彭新龙，符若文，罗青宏，等.聚磷酸铵协同氢氧化铝阻燃不饱和聚酯复合材料性能［J］.工程塑料应用，2021，49（7）：46⁃53.
	PENG X L， FU R W， LUO Q H，et al. Properties of unsaturated polyester composites modified by alu minum hydroxide and a mmonium polyphosphate as flame retardant［J］. Engineering Plastics Application，2021，49（7）：46⁃53.
6	刘丽，韩思杰，张松，等.二乙基次磷酸铝和埃洛石纳米管协效阻燃尼龙66的制备及性能［J］.复合材料学报，2020，37（10）：2 386⁃2 393.
	LIU L， HAN S J， ZHANG Sg，et al.Preparation and properties of synergistic flame retardant nylon 66 with alu minum diethyl phosphate and halloysite nanotubes［J］.Acta Materiae Compositae Sinica， 2020，37（10）：2 386⁃2 393.
7	柳妍，鲁哲宏，康兴隆，等.改性三氧化二锑协效二乙基次磷酸铝阻燃PA6研究［J］.中国塑料，2020，34（11）：29⁃35.
	LIU Y， LU Z H， KANG X Lg，et al.Study on synergistic effect of modified antimony trioxide and alu minum diethylhypophosphite on flame⁃retardant PA6［J］.China Plastics， 2020，34（11）：29⁃35.
8	李想，陈润华，魏毅，等.聚磷酸铵⁃三聚氰胺⁃三嗪成炭剂协同阻燃改性环氧树脂及玻璃纤维增强树脂复合材料［J］.复合材料学报，2021，38（09）：2 796⁃2 806.
	LI X， CHEN R H， WEI Y，et al.Flame retardant epoxy resins and glass fiber reinforced epoxy composites synergistically modified by a mmonium polyphosphate， mela mine and triazine carbon⁃for ming agent［J］.Acta Materiae Composititae Compositae Sinica， 2021，38（09）：2 796⁃2 806.
9	王会娅，卢林刚，陈英辉，等.环状磷腈/聚磷酸铵/三聚氰胺膨胀阻燃环氧树脂研究［J］.材料科学与工艺，2016，24（03）：68⁃73.
	WANG H Y， LU L G， CHEN Y H，et al.Study of synergistic intumescent flame⁃retardant epoxy resin based on MEL and DOPO derivatives［J］.Materials Science & Technilogy， 2016，24（03）：68⁃73.
10	廖小雪，王丽芝，廖双泉，等.膨胀型阻燃剂对硫化天然胶乳胶膜力学性能和阻燃性能的影响［J］.功能材料，2020，51（03）：3 019⁃3 025.
	LIAO X X， WANG L Z， LIAO S Q，et al.Effect of ntumescent flame retardants on mechanical properties and flame⁃retarded properties of valcanized natural rubber latex［J］.Journal of Functional Materials， 2020，51（03）：3 019⁃3 025.
11	王金泳，王兴旺.无卤阻燃剂二乙基次磷酸铝的热降解和阻燃机理［J］.中国塑料，2019，33（02）：82⁃85+130.
	WANG J Y，WANG X W，Study on thermal degradation and flame retardant mechanisms of alu minum diethyphosphenate［J］.China Plastics， 019，33（02）：82⁃85+130.
12	高芸，向宇姝，徐国敏，等.烷基次磷酸盐及其协效阻燃研究进展［J］.材料导报，2020，34（19）：19 190⁃19 196.
	GAO Y， XIANG Y S， XU G M，et al.Research advances on alkyl hypophosphite and its synergistic flame retardant system［J］.Materials Reports， 2020，34（19）：19 190⁃19 196.
13	蔡曾平，王标兵.PA66/AlPi/PPFBS复合材料的协效阻燃机理［J］.工程塑料应用，2018，46（03）：35⁃39.
	CAI Z P， WANG B B.Synergistic flame retardant mechanism of PA66/ALPi/PPFBS composites［J］.Engineering Plastics Application，2018， 46（03）：35⁃39.
14	鲁哲宏，李豪，任艳蓉，等.ADP协效APP/PER阻燃PP的制备及性能［J］.工程塑料应用，2019，47（01）：138⁃142.
	LU Z H， LI H， REN Y R，et al.Preparation and properties of ADP synergistic APP/PER flame retardant PP［J］.Engineering Plastics Application， 2019，47（01）：138⁃142.
15	周吓星，袁峰，王嘉辉，等.APP/ADP对竹粉/聚丙烯复合材料的协效阻燃［J］.林业工程学报，2020，5（06）：36⁃42.
	ZHOU X X， YUAN F， WANG J H，et al.Synergistic flame retardant of APP/ADP on bamboo powder/polyprophlene composites［J］.Journal of Forestry Engineering， 2020，5（06）：36⁃42.
16	单毓玲. 含协效阻燃剂的硅烷交联聚烯烃电缆料的研究［D］.哈尔滨：哈尔滨理工大学，2018.
17	唐启恒，任一萍，郭文静.三聚氰胺聚磷酸盐和次磷酸铝协效阻燃高密度纤维板复合材料［J］.复合材料学报，2021，38（01）：84⁃92.
	TANG Q H， REN Y P， GUO W J.Mela mine polyphosphate and alu minum phosphinate synergistic flame retardant high density fiberboard composite［J］.Acta Materiae Compositae Sinica， 2021，38（01）：84⁃92.
18	张艺会. 聚磷酸铵阻燃改性环氧树脂⁃玻纤复合材料性能研究［D］.东华大学，2019.
19	陈薪如，梁兵.玻纤增强PA6复合材料阻燃性能研究［J］.化工新型材料，2018，46（07）：151⁃154+158.
	CHEN X R， LIANG B.Study on flame retardation of glass fiber reinforced polyamide 6 composite material［J］.New Chemical Materials， 2018，46（07）：151⁃154+158.
20	陶四平，索倩倩，张现军.二乙基次磷酸铝在增强聚酰胺体系中的阻燃机理［J］.工程塑料应用，2020，48（12）：133⁃139.
	TAO S P， SUO Q Q， ZHANG X J.Flame retardant mechanism of alu minium dipropylphosphinate in reinforced polyamide system［J］.Engineering Plastics Application，2020，48（12）：133⁃139.
