基于碳纳米涂层沉积滑石粉与炭黑协同填充PVC/ABS复合材料的性能研究

doi:10.19491/j.issn.1001-9278.2022.08.002

中国塑料 ›› 2022, Vol. 36 ›› Issue (8): 10-15.DOI: 10.19491/j.issn.1001-9278.2022.08.002

基于碳纳米涂层沉积滑石粉与炭黑协同填充PVC/ABS复合材料的性能研究

焦志伟(), 王克琛, 张杨, 杨卫民

北京化工大学机电工程学院，北京 100029

收稿日期:2022-03-11 出版日期:2022-08-26 发布日期:2022-08-22
作者简介:焦志伟（1985—），男，教授，从事聚合物先进成型与聚合物3D打印研究，jiaozw@mail.buct.edu.cn
基金资助:
地址：北京市阜成路11 号北京工商大学化学与材料工程学院聚合物发泡材料研究团队

Performance of PVC/ABS composites filled with carbon black and talc powders based on carbon nano coating deposition

JIAO Zhiwei(), WANG Kechen, ZHANG Yang, YANG Weimin

College of Mechanical and Electrical Engineering，Beijing University of Chemical Technology，Beijing 100029，China

Received:2022-03-11 Online:2022-08-26 Published:2022-08-22

摘要/Abstract

摘要：

通过高温热解聚合物方法将碳纳米涂层沉积到滑石粉的表面，并将其与炭黑协同填充到聚氯乙烯/丙烯腈-丁二烯-苯乙烯共聚物（PVC/ABS）复合材料中，研究了滑石粉与炭黑含量对复合材料电学性能、力学性能、热稳定性与阻燃性能的影响。结果表明，添加3份滑石粉时，炭黑的逾渗值仅为3份，在此添加量下复合材料的拉伸强度提高了14.4 %，原因为滑石粉与炭黑在基体内构成了网络结构，滑石粉作为节点在基体内随机位置、随机方向分布，而炭黑可作为连接各个节点的通道。

关键词: 高温热解, 聚合物基复合材料, 混合结构, 抗静电, 力学性能

Abstract:

A carbon nano coating was deposited on the surface of talc powder using a high-temperature pyrolysis polymer method and then was incorporated into PVC/ABS composite with carbon black. The effects of contents of talc powder and carbon black on the electrical properties， mechanical performance， thermal stability， and flame retardancy of the composites were investigated. The experimental results indicated that when 3 parts of talc powder was added into the composites， the percolation value of carbon black was only 3 parts. The tensile strength increased by 14.4 % for the composite with this addition amount. This can be explained by the fact that talc powder and carbon black can form a network structure in the matrix， in which talc powder is distributed in random positions and directions as nodes and carbon black acts as a channel to connect the nodes with each other.

Key words: high temperature pyrolysis, polymer-matrix composite, hybrid structure, antistatic, mechanical property

中图分类号:

TQ314

焦志伟, 王克琛, 张杨, 杨卫民. 基于碳纳米涂层沉积滑石粉与炭黑协同填充PVC/ABS复合材料的性能研究[J]. 中国塑料, 2022, 36(8): 10-15.

JIAO Zhiwei, WANG Kechen, ZHANG Yang, YANG Weimin. Performance of PVC/ABS composites filled with carbon black and talc powders based on carbon nano coating deposition[J]. China Plastics, 2022, 36(8): 10-15.

图/表 7

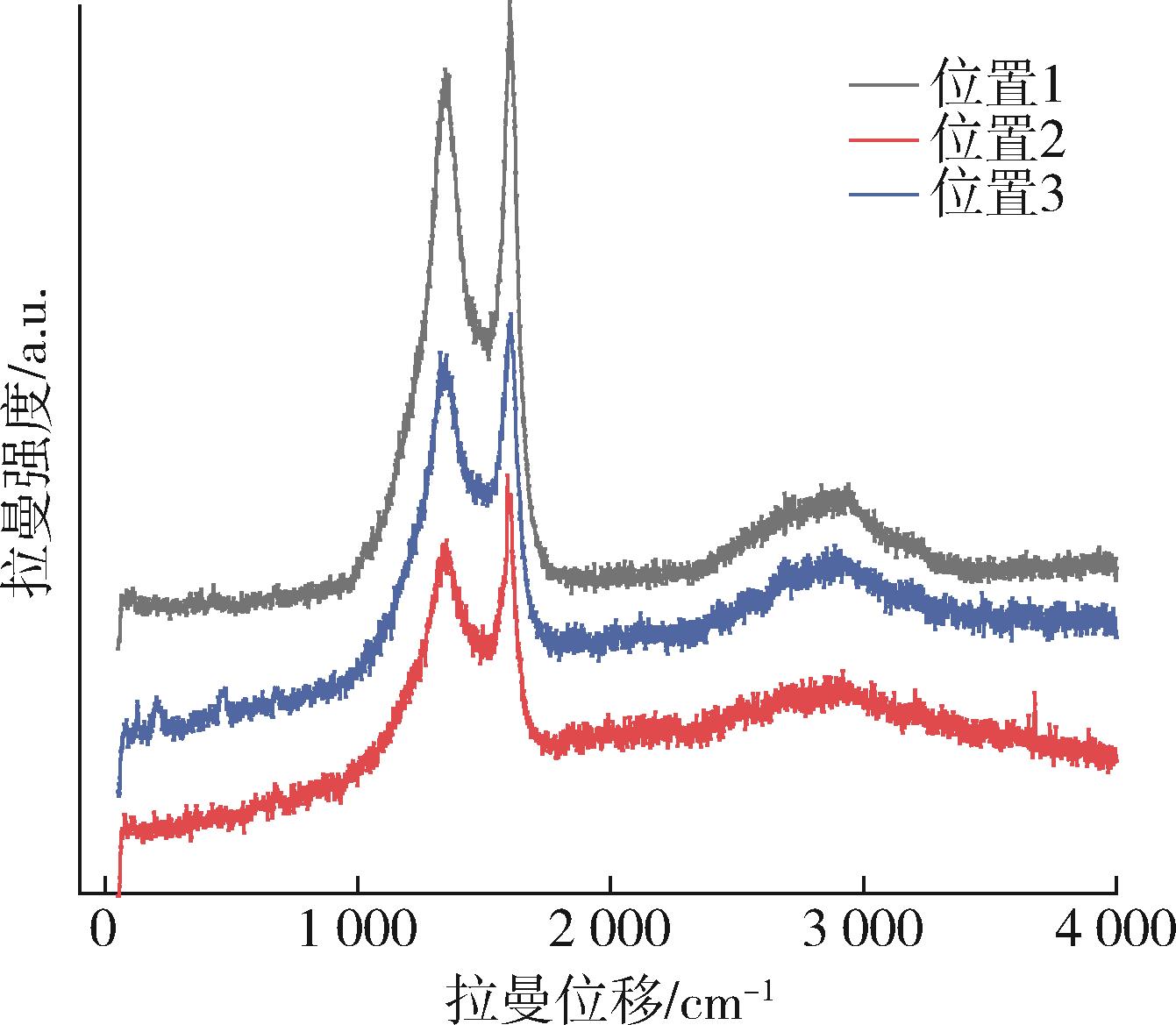

图1 碳纳米沉积滑石粉的拉曼谱图

Fig.1 Raman spectra of carbon nano deposited talc powder

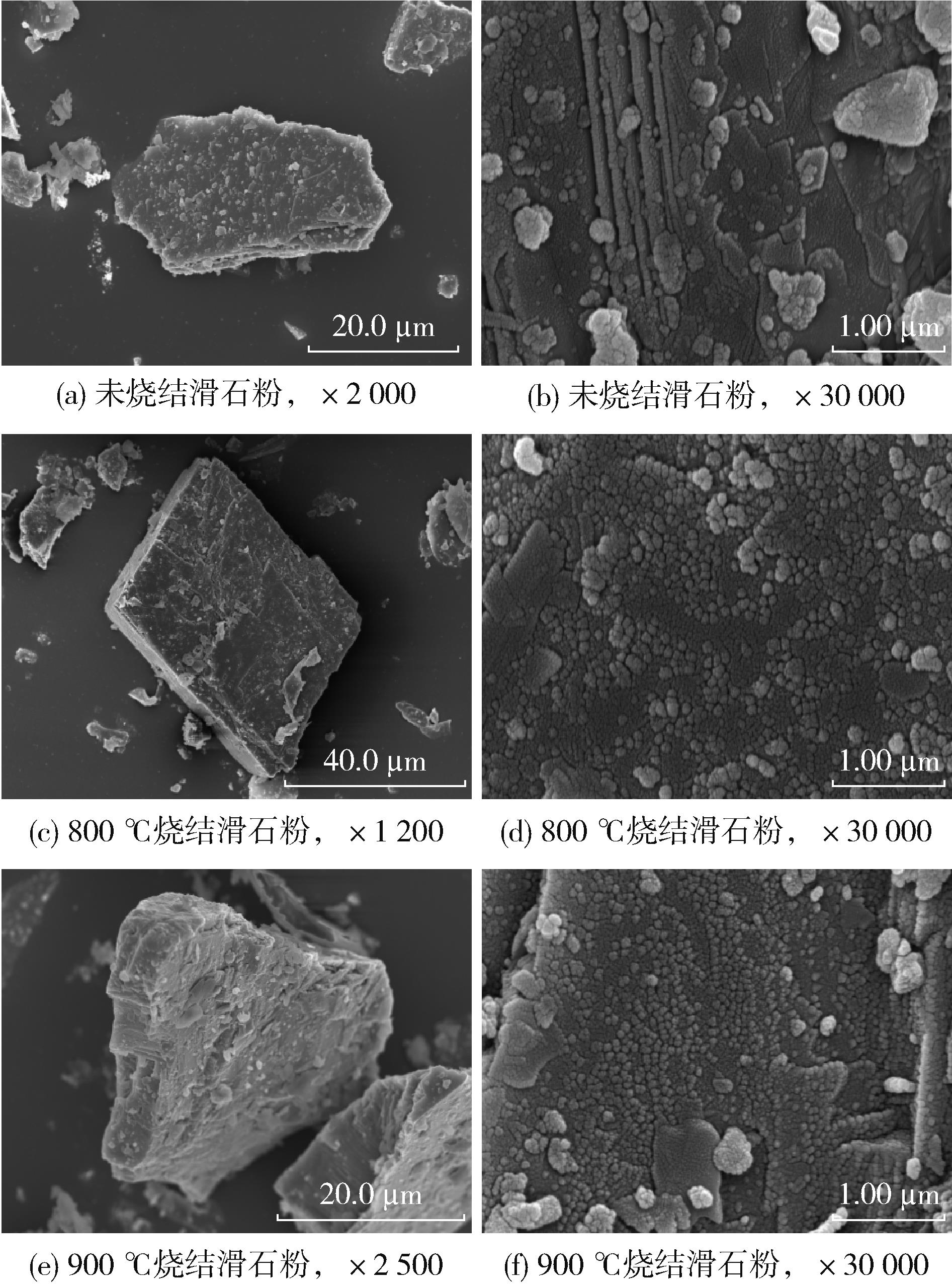

图2 不同煅烧温度下滑石粉的表面微观形貌

Fig.2 Surface micro morphology of talc powder at different calcination temperature

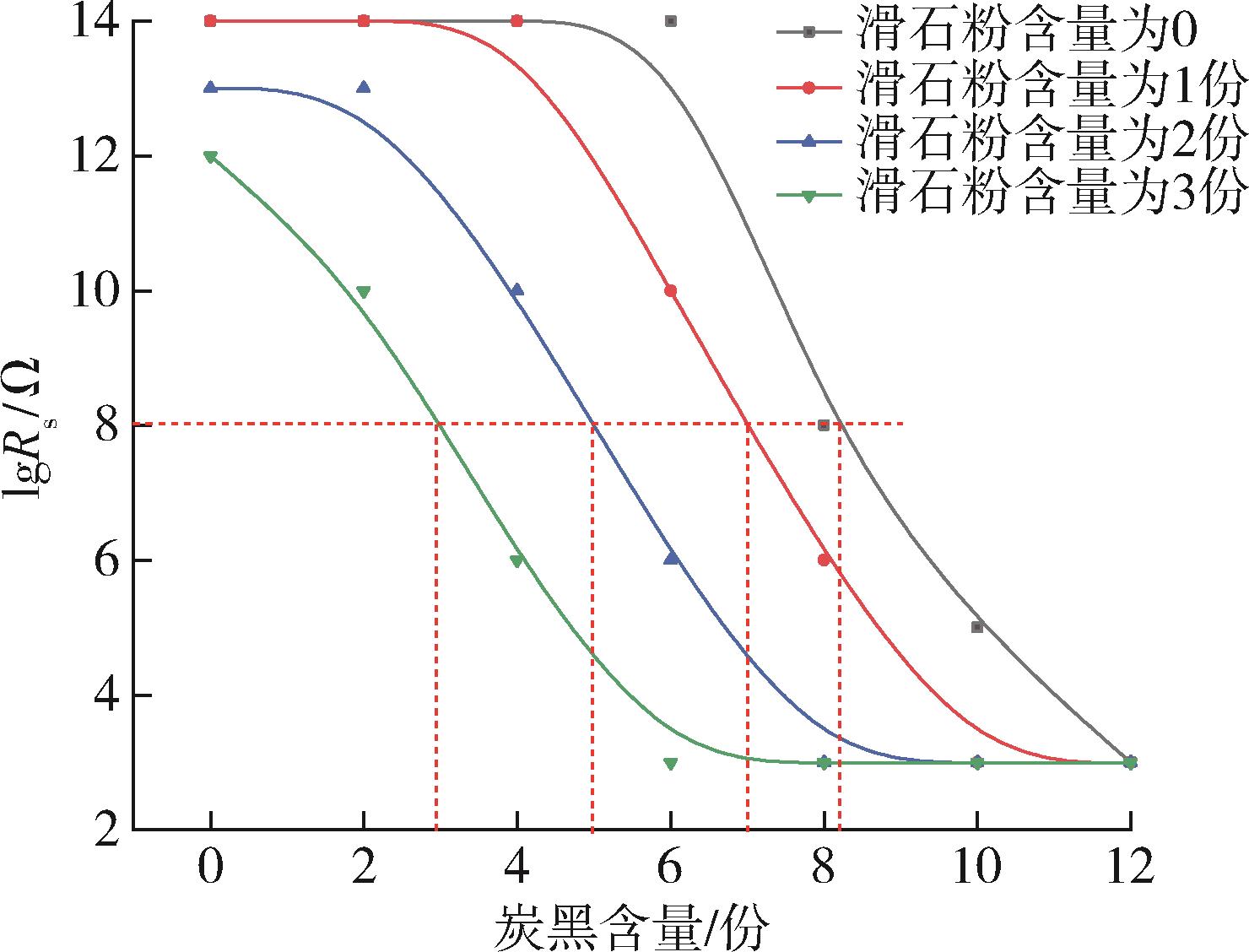

图3 复合材料Rs与滑石粉及炭黑含量的关系

Fig.3 Relationship between Rs of the composites and its talc powder and carbon black content

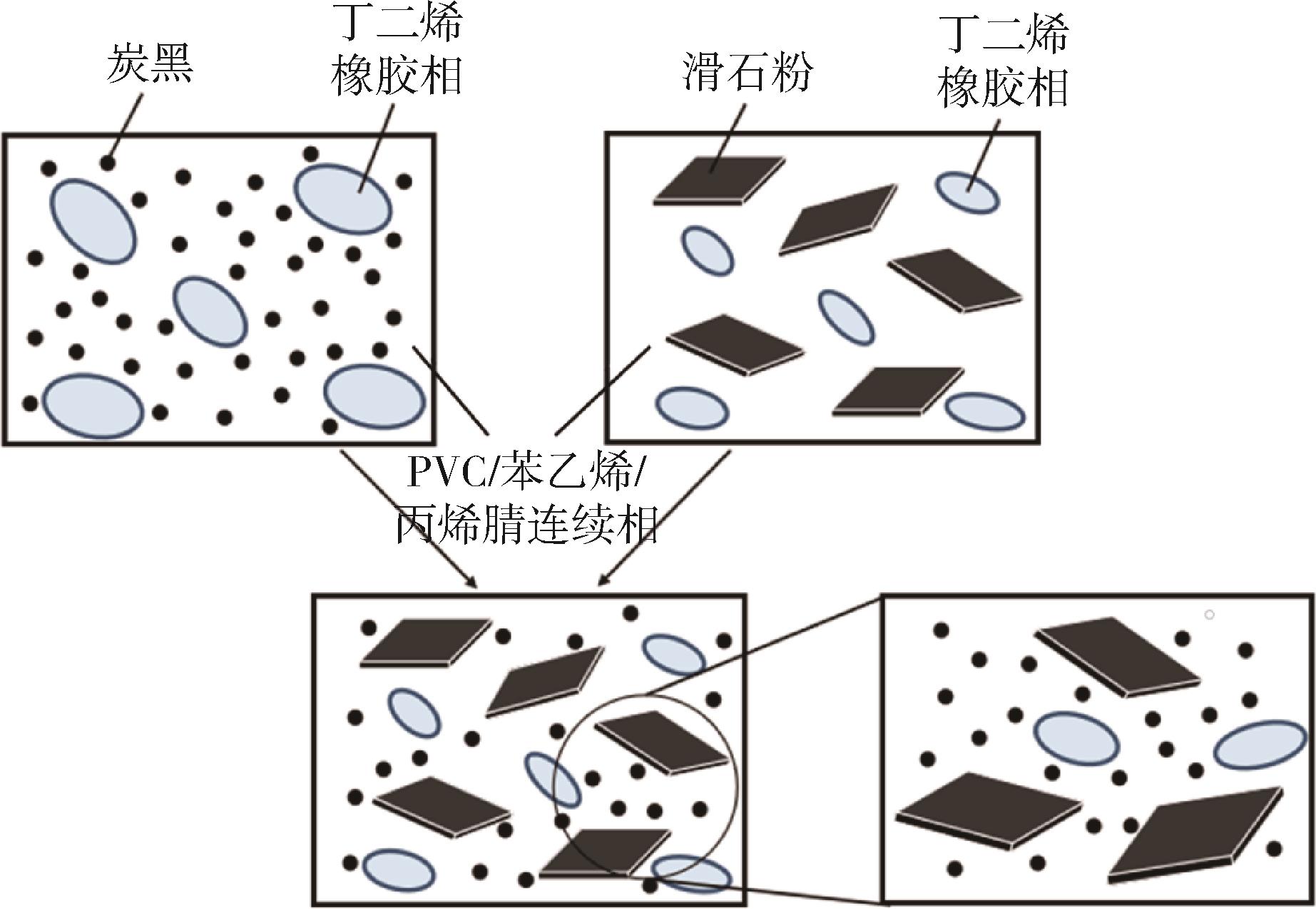

图4 滑石粉与炭黑协同填充示意图

Fig.4 Schematic diagram of synergistic filling of talc powder and carbon black

图5 PVC/ABS/滑石粉/炭黑复合材料的SEM照片

Fig.5 SEM images of PVC/ABS/talc/CB composites

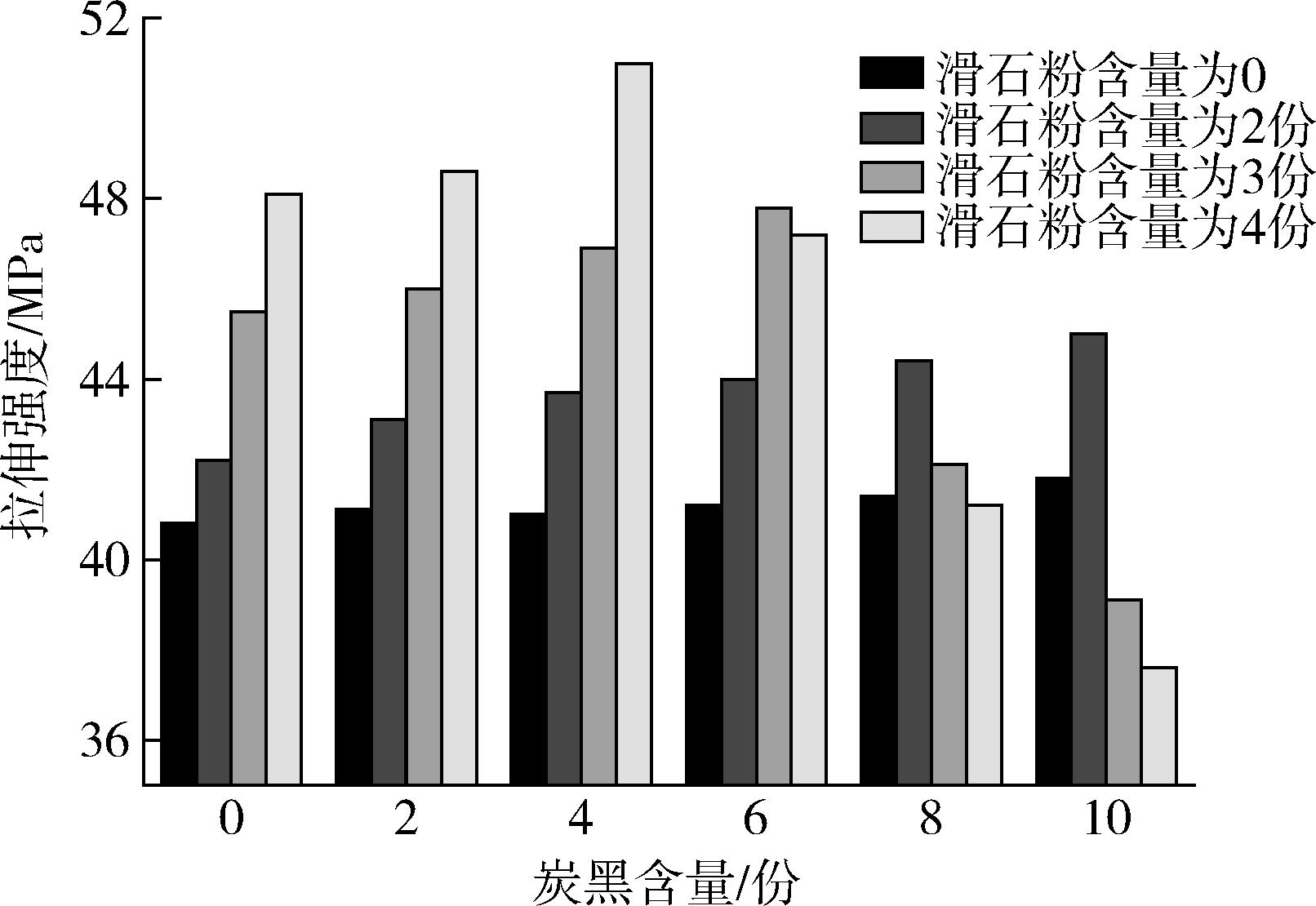

图6 PVC/ABS复合材料的拉伸强度

Fig.6 Tensile strength of PVC/ABS composites

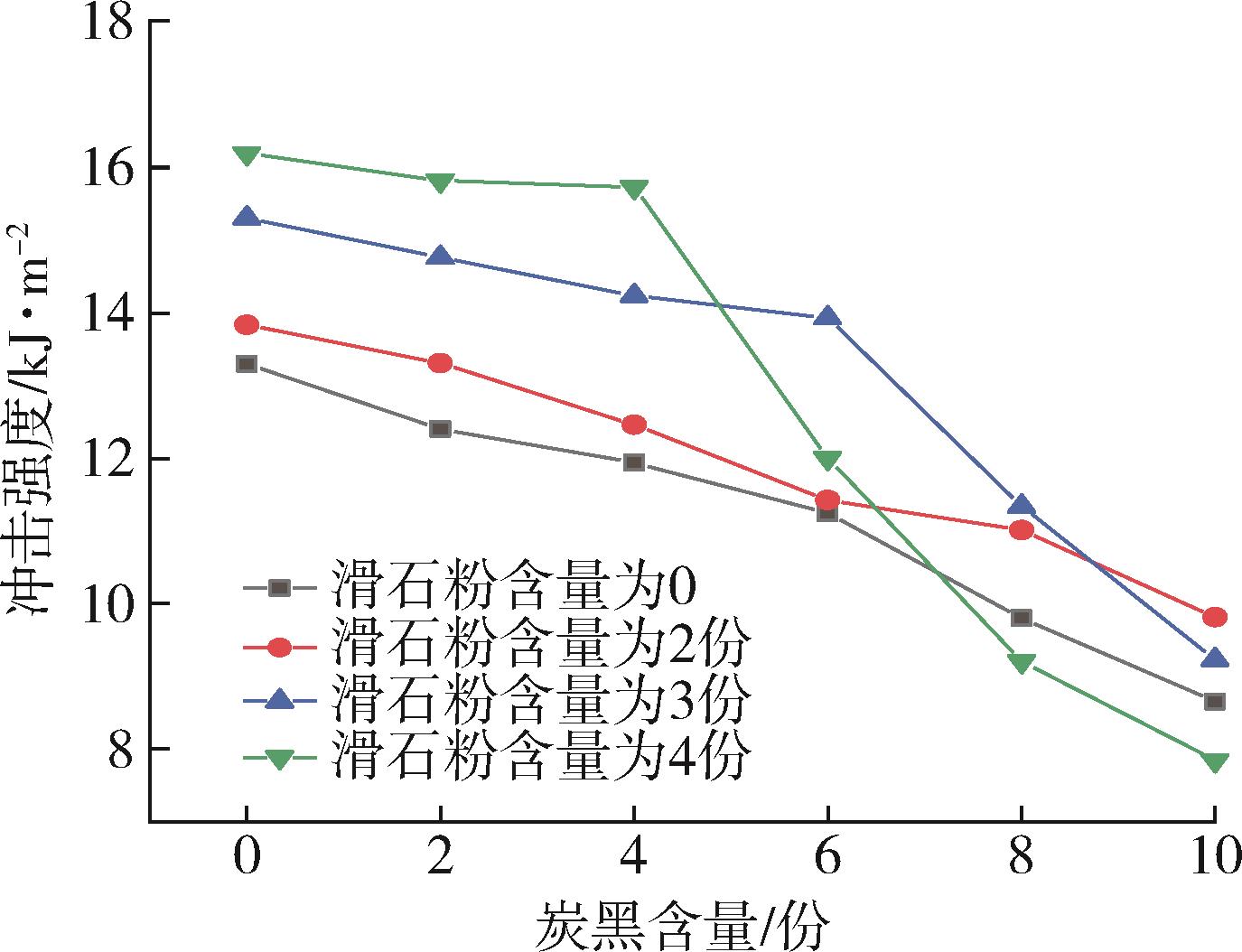

图7 PVC/ABS复合材料的冲击强度

Fig.7 Impact strength of PVC/ABS composites

参考文献 12

1	赵亮.PVC复合体系抗静电性能研究［J］.塑料工业，2014，42（3）：89⁃93.
	ZHAO L. Electrical resistance of PVC compound system［J］. China Plastics Industry，2014，42（3）：89⁃93.
2	Farzaneh Memarian， Abdolhossein Fereidoon，Hossein Ali Khonakdar，et al. Thermo‐mechanical and shape memory behavior of TPU/ABS/MWCNTs nanocomposites compatibilized with ABS‐g⁃MAH［J］. Polymer Composites，2019，40（2）： 789⁃800.
3	李茁实. 聚氯乙烯（PVC）实体与泡沫导电复合材料电性能的研究［D］.长春：吉林大学，2006.
4	吕瑞华. 抗静电软质聚氯乙烯材料的研究［D］.成都：四川大学，2005.
5	Hu Zhufeng， Kui Ma， Wen Tian，et al. Manganese dioxide anchored on hierarchical carbon nanotubes/graphene/diatomite conductive architecture for high performance asymmetric supercapacitor［J］. Applied Surface Science，2020，508： 144777.
6	Jin Ho Bae，ParkJong⁃Hyun，SeoMin⁃Kang，et al. Synthesis and electrochemical performances of platinum decorated polydopamine⁃coated carbon nanotubes/graphene composi⁃tes as fuel cell catalysts［J］. Journal of Alloys and Compounds，2020，822： 153586.
7	Chen Xue， Gao Hanyang， Hu Guoxin. Viscoelastic and fatigue properties of graphene and carbon black hybrid structure filled natural rubber composites under alternating loading［J］. Construction and Building Materials，2020，265： 120299.
8	高晓东. 聚合物热解碳纳米涂层无机增强体及其功能复合材料的研究［D］.北京：北京化工大学，2021.
9	吴惠舒. 石墨烯增强多元异质复合涂层的制备及性能研究［D］.广州：广东工业大学，2020.
10	Dobrowolski A.， Jagiełło J.， Czołak D.，et al. Determining the number of graphene layers based on Raman response of the SiC substrate［J］. Physica E： Low⁃dimensional Systems and Nanostructures，2021，134： 114853.
11	Seyed Sajad Sadeghi， Hamidreza Simchi. Raman spectra and infrared intensities of graphene⁃like clusters in compared to epitaxial graphene on SiC［J］. Indian Journal of Physics，2021，96： 1 911⁃1 919.
12	Gao Xiaodong， Wang Yujie， Zhang Zhenghe， et al.Conductive nano⁃carbon coating on silica by pyrolysis of polyethylene ［J］.Materials Letters，2019，225：126567.

[1]	李亚飞, 孙小杰, 任月庆, 张寅灵. 阻燃抗静电聚烯烃板材的制备与性能研究[J]. 中国塑料, 2022, 36(8): 23-27.
[2]	张陶忠, 陈晓龙, 郝晓宇, 于福家. 滑石、CaCO₃、BaSO₄填充PP复合材料力学性能及界面相互作用对比[J]. 中国塑料, 2022, 36(8): 36-41.
[3]	杜青, 何祎, 余坦竟, 蓝艳姣, 赵彦芝, 周菊英. 取向PAN/MWCNTs与热塑性聚烯烃复合材料的制备及表征[J]. 中国塑料, 2022, 36(8): 49-55.
[4]	于昌永, 辛忠. 基于六氢邻苯二甲酸盐的α/β复合成核剂对聚丙烯性能的影响[J]. 中国塑料, 2022, 36(7): 121-128.
[5]	谭立钦, 刘伟区, 梁利岩, 王硕, 冯志强, 林家明. 含巯基聚硅氧烷改性环氧树脂的制备及性能[J]. 中国塑料, 2022, 36(7): 21-29.
[6]	徐杰, 钟进福, 童晓茜, 李广富, 付栋梁, 李城城. 端羧基修饰单宁酸/没食子酸环氧树脂复合材料的制备与性能研究[J]. 中国塑料, 2022, 36(7): 44-50.
[7]	李凯泽, 辛勇. 改性碳纳米管增强热塑性聚氨酯复合材料的性能研究[J]. 中国塑料, 2022, 36(6): 1-5.
[8]	王帅, 张玉迪, 杨富凯, 徐新宇. 聚酰亚胺/多壁碳纳米管泡沫材料的制备及性能研究[J]. 中国塑料, 2022, 36(6): 39-45.
[9]	王金业, 唐博虎, 杨立宁, 谢猛, 郭泽朝, 杨光. PA12试件多射流熔融成型工艺研究[J]. 中国塑料, 2022, 36(6): 81-86.
[10]	孙文博, 信春玲, 何亚东, 翟玉娇, 闫宝瑞. 玻璃纤维增强PBT微发泡工艺对其制品泡孔结构的影响[J]. 中国塑料, 2022, 36(5): 1-7.
[11]	王轲, 龙春光. PE⁃UHMW/海泡石纤维复合材料的力学性能与摩擦学性能研究[J]. 中国塑料, 2022, 36(5): 19-23.
[12]	陈胜, 梁颖超, 吴方娟, 方辉, 范新凤, 陈晖, 王永刚. 聚酰胺6/双向经编玻璃纤维复合材料的制备及其界面改性研究[J]. 中国塑料, 2022, 36(5): 24-28.
[13]	何和智, 徐力, 杨以科. 预应力对PC/CF层合板力学性能的影响[J]. 中国塑料, 2022, 36(4): 1-5.
[14]	李素圆, 刘会鹏, 龚舜, 黄国桃, 李玉才, 吴鑫, 邓建平, 潘凯. 热塑性聚酰胺弹性体改性EVA复合发泡材料的制备及性能表征[J]. 中国塑料, 2022, 36(4): 6-14.
[15]	宋立健, 张有忱, 左夏华, 张政和, 安瑛, 杨卫民, 谭晶, 程礼盛. 自组装单分子层调控界面热输运的研究进展[J]. 中国塑料, 2022, 36(4): 60-69.

基于碳纳米涂层沉积滑石粉与炭黑协同填充PVC/ABS复合材料的性能研究

Performance of PVC/ABS composites filled with carbon black and talc powders based on carbon nano coating deposition

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 7

参考文献 12

相关文章 15

编辑推荐

Metrics

本文评价
