水对聚丙烯腈溶液热致变凝胶化的微观促进机理研究

doi:10.19491/j.issn.1001-9278.2023.09.001

中国塑料 ›› 2023, Vol. 37 ›› Issue (9): 1-7.DOI: 10.19491/j.issn.1001-9278.2023.09.001

• 材料与性能 •

水对聚丙烯腈溶液热致变凝胶化的微观促进机理研究

赵儒硕¹, 谭晶¹^,², 杨卫民¹^,², 缪顺福¹, 闵云杰¹, 程礼盛¹^,²(), 何雪涛¹^,²()

^1.北京化工大学机电工程学院，北京 100029
^2.北京化工大学有机无机复合材料国家重点实验室，北京 100029

收稿日期:2023-04-14 出版日期:2023-09-26 发布日期:2023-09-18
通讯作者: 程礼盛（1982—），男，副教授，从事高分子材料加工成型与先进制造研究，chengls@mail. buct. edu. cn
何雪涛（1963—），女，副教授，从事机械设计及理论研究，hext@mail.buct.edu.cn
E-mail:chengls@mail. buct. edu. cn;hext@mail.buct.edu.cn
基金资助:
国家自然科学基金面上项目(52073012)

Study on micro promotion mechanism of water on thermotropic gelation of polyacrylonitrile solution

ZHAO Rushuo¹, TAN Jing¹^,², YANG Weimin¹^,², MIAO Shunfu¹, MIN Yunjie¹, CHENG Lisheng¹^,²(), HE Xuetao¹^,²()

^1.School of Mechanical and Electrical Engineering，Beijing University of Chemical Technology，Beijing 100029，China
^2.State Key Laboratory of Organic Inorganic Composites，Beijing University of Chemical Technology，Beijing 100029，China

Received:2023-04-14 Online:2023-09-26 Published:2023-09-18
Contact: CHENG Lisheng, HE Xuetao E-mail:chengls@mail. buct. edu. cn;hext@mail.buct.edu.cn

摘要/Abstract

摘要：

使用分子动力学模拟作为研究方法，从微观层面上研究了聚丙烯腈（PAN）/二甲基亚砜（DMSO）/水（H₂O）混合溶液的热致变凝胶化过程，并明确了水的微观促进机理。结果表明，模拟计算得到的含水量为4 %（质量分数，下同）的三元体系的凝胶点温度在332.75 K附近，与文献报道的实验结果吻合；水会增加PAN分子链的振动幅度，增加氰基之间发生交联作用的概率，从而促进PAN溶液快速发生凝胶化转变；在一定的范围内，含水量越大，PAN的振动幅度越大；水减少了PAN周围DMSO分子的数量，增强PAN分子链的聚集程度，导致氰基之间更容易发生交联作用。

关键词: 热致变凝胶化, 聚丙烯腈, 凝胶纺丝, 分子动力学模拟, 原丝

Abstract:

The thermotropic gelation process of a polyacrylonitrile （PAN）/dimethyl sulfoxide （DMSO）/H₂O ternary solution system was investigated by molecular dynamics simulation at a microscopic level， and the microscopic promoting mechanism of water on the thermotropic gelation of the ternary solution system was determined. The results indicated that the ternary system with 4 wt% water exhibited a gel point temperature of around 332.75 K through the simulation. This result was consistent with the experimental results reported in literature. Water could increase the vibration amplitude of PAN molecular chain and the probability of cross⁃linking between cyanogen groups， thus promoting the rapid gelation of PAN solution. Within a certain range， the vibration amplitude of PAN increased with an increase in the water content. The introduction of water reduced the number of DMSO molecules around PAN and enhanced the aggregation degree of PAN molecular chains， causing a higher cross⁃linking degree between the cyanogen groups.

Key words: thermogenic gelation, polyacrylonitrile, gel spinning, molecular dynamics simulation, precursor

中图分类号:

TQ325.8

赵儒硕, 谭晶, 杨卫民, 缪顺福, 闵云杰, 程礼盛, 何雪涛. 水对聚丙烯腈溶液热致变凝胶化的微观促进机理研究[J]. 中国塑料, 2023, 37(9): 1-7.

ZHAO Rushuo, TAN Jing, YANG Weimin, MIAO Shunfu, MIN Yunjie, CHENG Lisheng, HE Xuetao. Study on micro promotion mechanism of water on thermotropic gelation of polyacrylonitrile solution[J]. China Plastics, 2023, 37(9): 1-7.

图/表 8

序号

PAN50分子数

（质量分数）/%

DMSO分子数

（质量分数）/%

水分子数

（质量分数）/%

9（20）

1 223（80）

1 162（76）

0（0）

266（4）

表1 不同体系中3种分子的分子数和质量分数

Tab.1 Molecular numbers and mass fractions of three molecules in different systems

图1 3种分子模型

Fig.1 Three molecular models

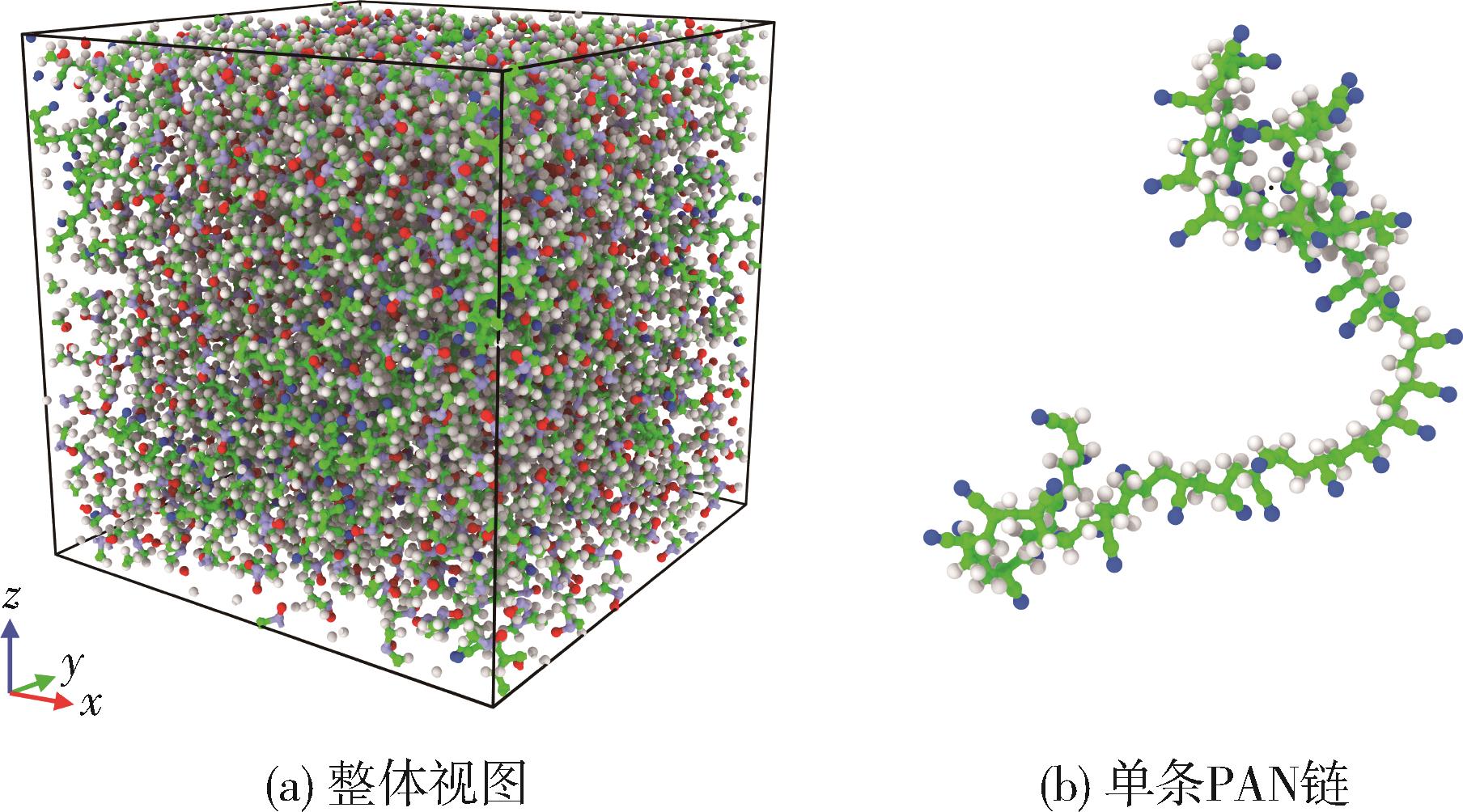

图2 模型示意图

Fig.2 Model schematic diagram

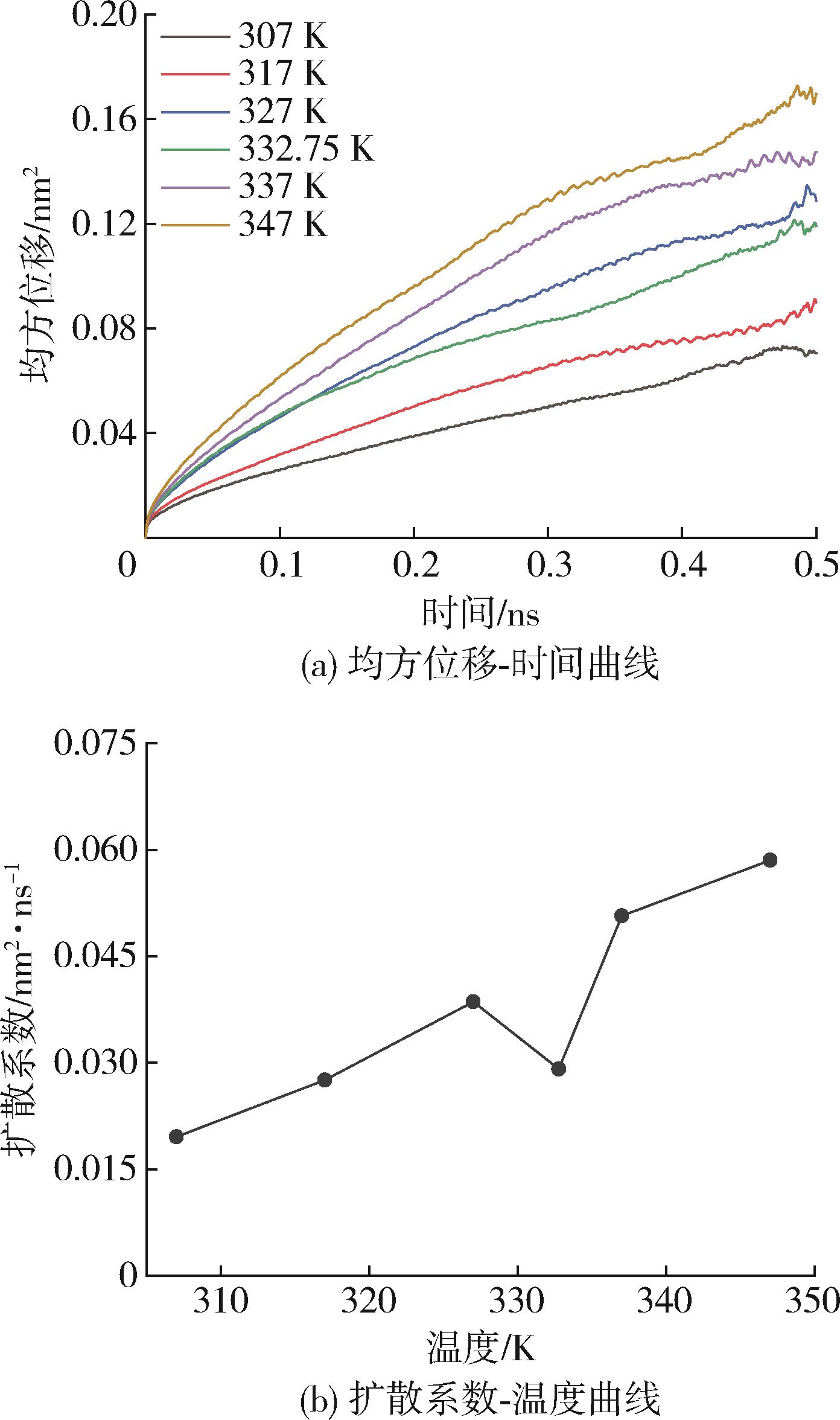

图3 PAN的扩散特性

Fig.3 Diffusion characteristics of PAN

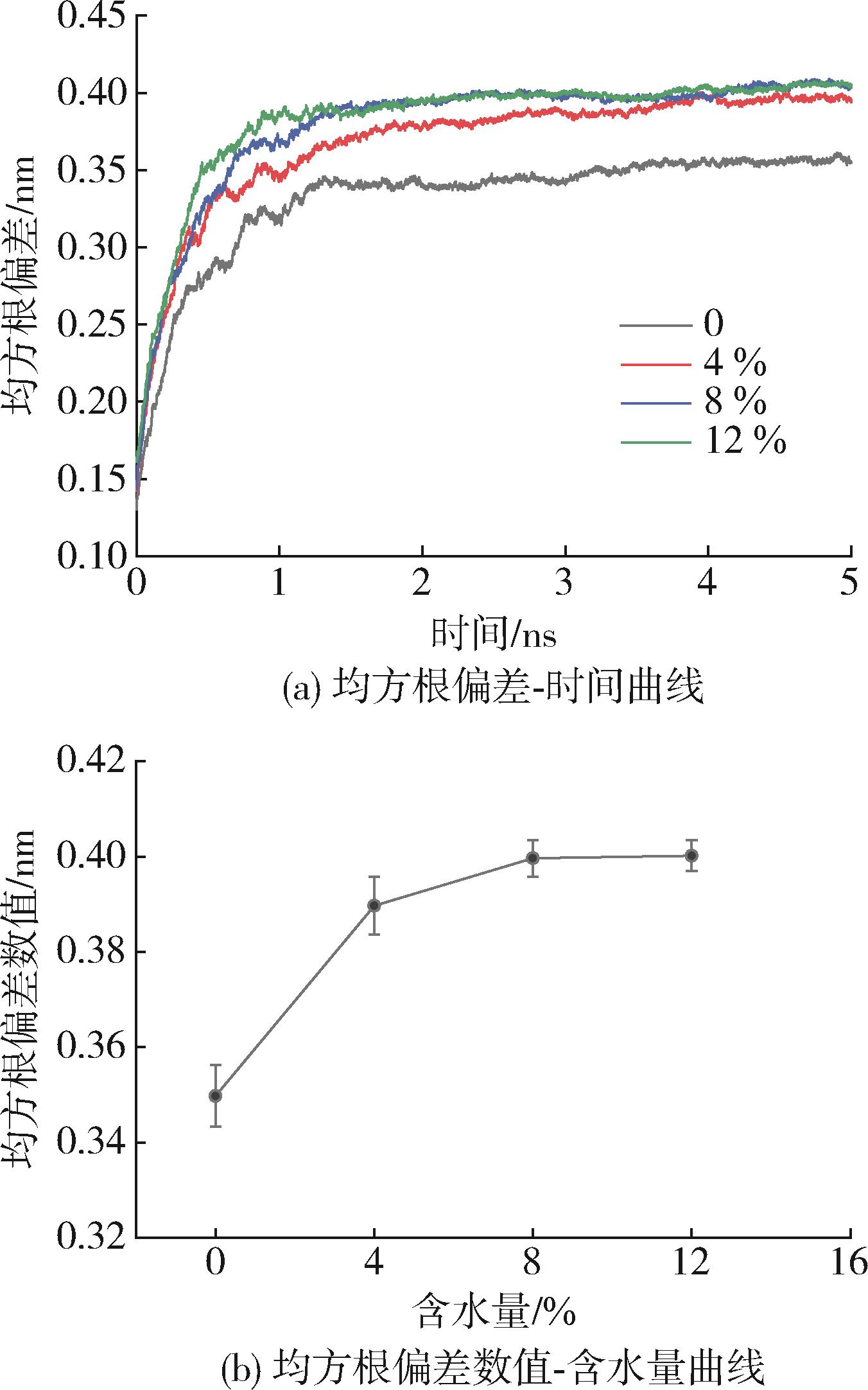

图4 PAN的结构稳定性分析

Fig.4 Structural stability analysis of PAN

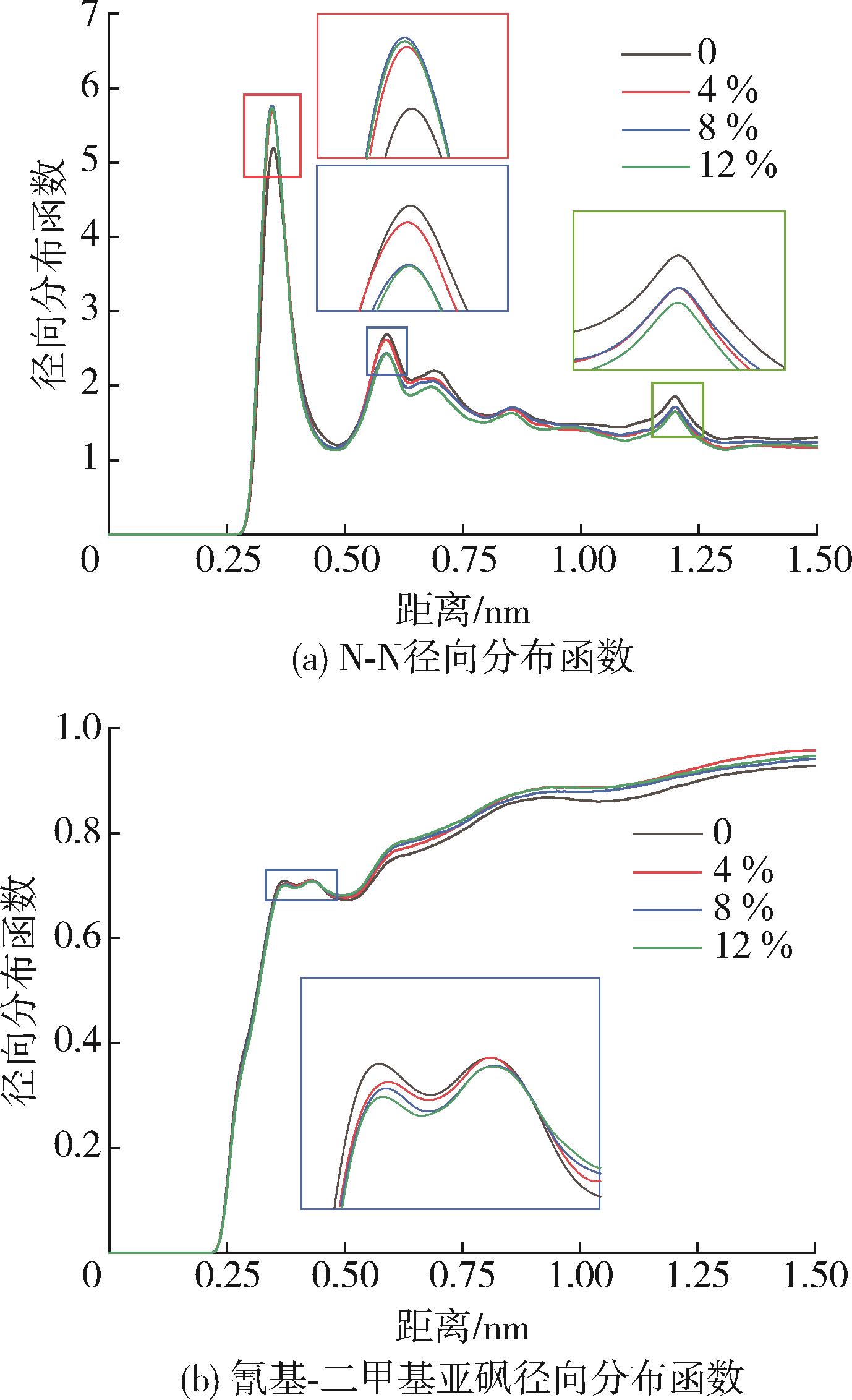

图5 不同凝胶体系的径向分布函数

Fig.5 Radial distribution function of different gel systems

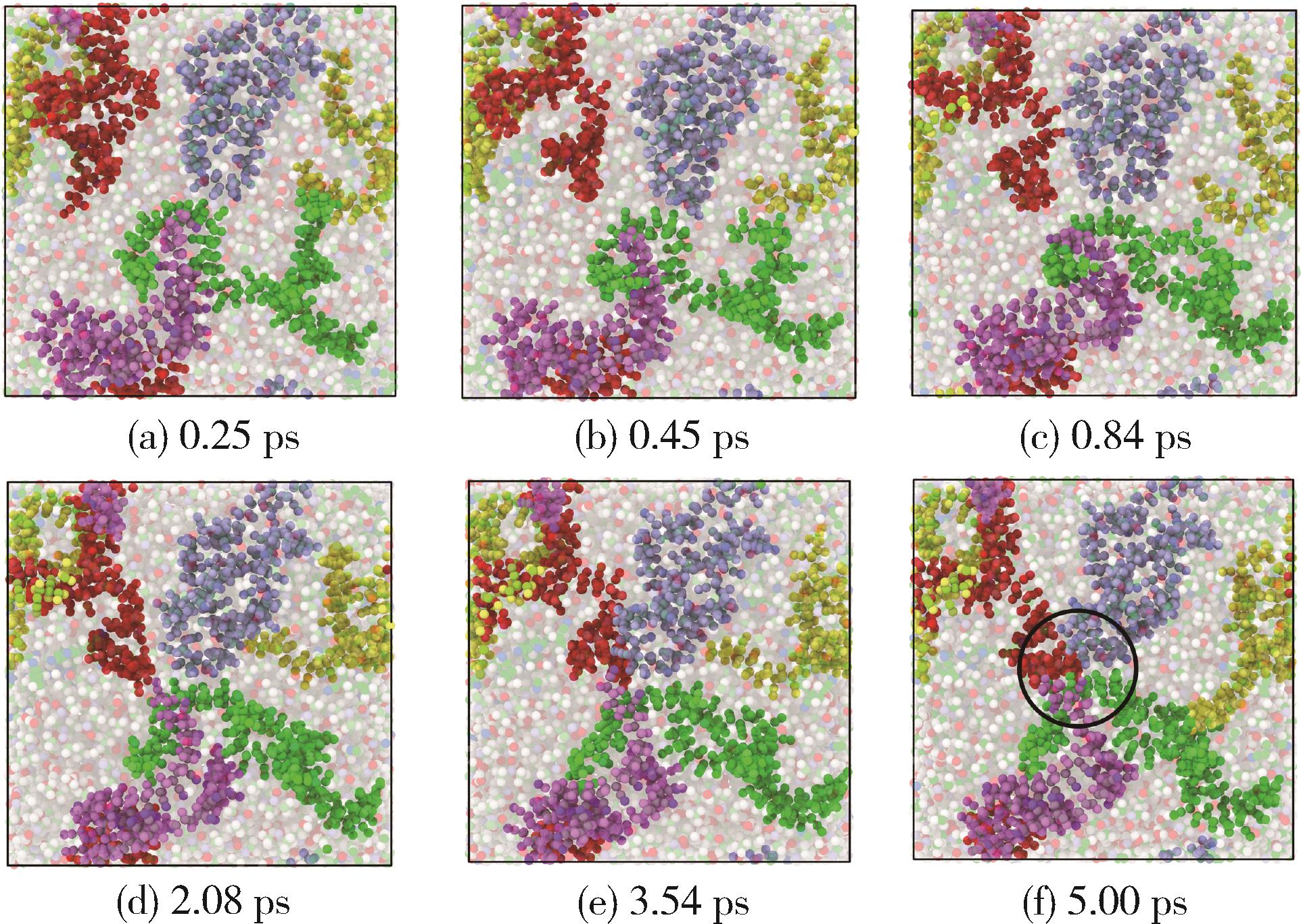

图6 降温过程中不同的聚丙烯腈分子链间的相互运动快照

Fig.6 Snapshot of the interaction between different polyacrylonitrile molecular chains during cooling

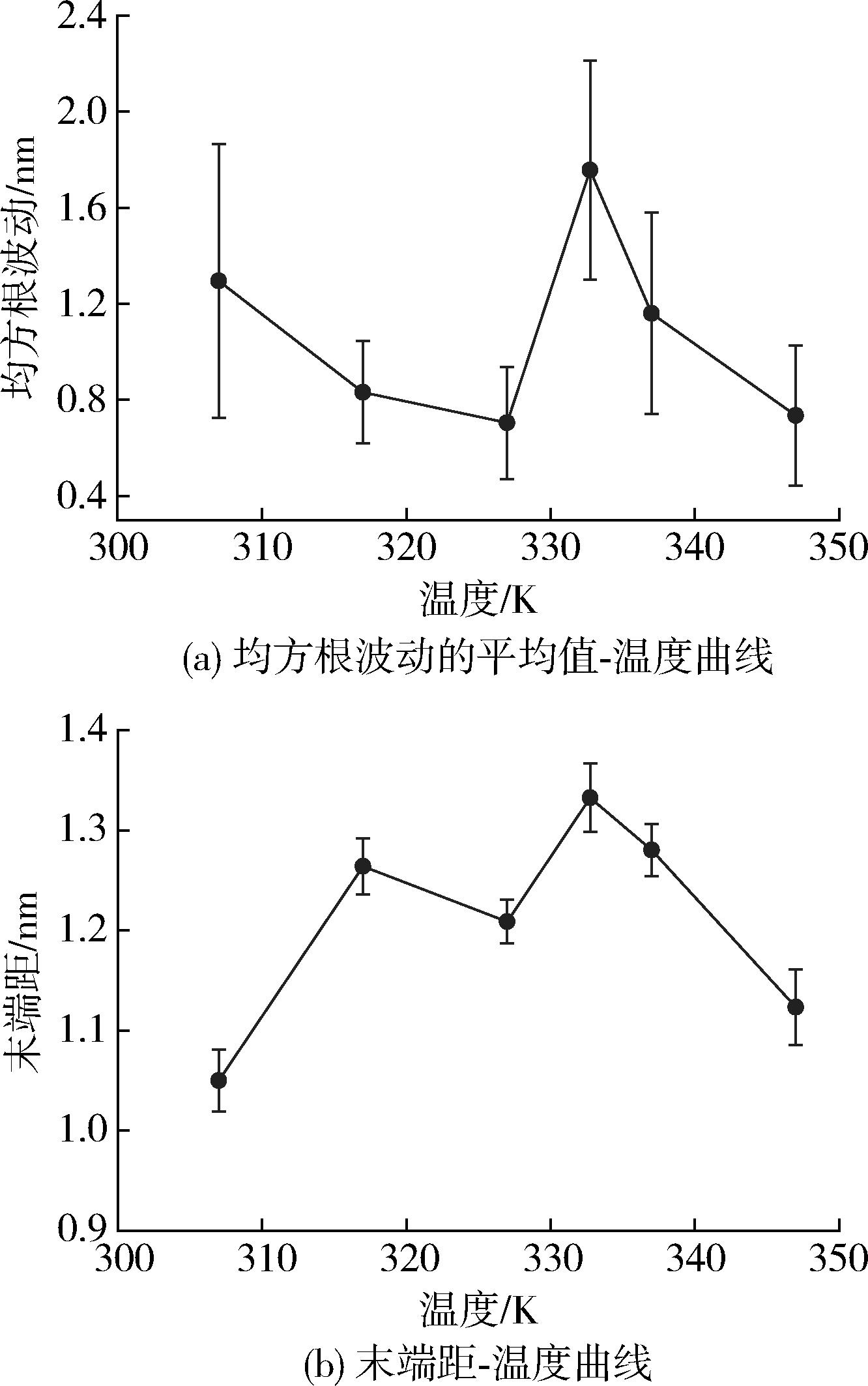

图7 PAN的动力学特性

Fig.7 Dynamic properties of PAN

参考文献 26

1	Muhammad Yasir Khalid， Zia Ullah Arif， Hossain Mokarram， et al. Recycling of wind turbine blades through modern recycling technologies： A road to zero waste［J］. Renewable Energy Focus， 2023， 44： 373⁃389.
2	Al⁃Furjan M S H， Shan L， Shen X， et al. A review on fabrication techniques and tensile properties of glass， carbon， and Kevlar fiber reinforced rolymer composites［J］. Journal of Materials Research and Technology， 2022， 19： 2 930⁃2 959.
3	邢丽英，冯志海，包建文，等. 碳纤维及树脂基复合材料产业发展面临的机遇与挑战［J］. 复合材料学报， 2020， 37（11）： 2 700⁃2 706.
	XING L Y， FENG Z H， BAO J W， et， al. Facing opportunity and challenge of carbon fiber and polymer matrix composites industry development［J］. Acta Materiae Compositae Sinica， 2020， 37（11）： 2 700⁃2 706.
4	连峰，刘栋，陈秋飞，等. PAN原丝成形工艺与碳纤维晶体结构和性能的关联性研究［J］. 高科技纤维与应用， 2015， 40（03）： 40⁃44+70.
	LIAN F， LIU D， CHEN Q F， et， al. The relevance of the PAN fibers forming process to the structure and mechanical properties of carbon fibers ［J］. Hi⁃Tech Fiber & Application， 2015， 40（03）： 40⁃44+70.
5	葛曷一，柳华实，陈娟. PAN原丝致碳纤维缺陷的形成与遗传性［J］. 合成纤维， 2009， 38（02）： 21⁃25.
	GE H Yi， LIU H S， CHEN J. The formation and heredity of defects from PAN percursor to carbon fibers［J］. Synthetic Fiber in China， 2009， 38 （02）： 21⁃25.
6	Nunna Srinivas， Naebe Minoo， Hameed Nishar， et al. Evolution of radial heterogeneity in polyacrylonitrile fibres during thermal stabilization： An overview［J］. Polymer Degradation and Stability， 2017， 136： 20⁃30.
7	Ye Cui， Xia Hua， Liu Li⁃Zhi， et al. Evaluating polyacrylonitrile precursor structure effects on carbon fiber production［J］. Polymer Bulletin， 2022： 1⁃18.
8	万锕俊，贾立峰，吴承训，等. 聚丙烯腈冻胶纺丝新技术［J］. 丝绸技术， 1997（01）： 35⁃36+40.
9	马彩霞，杜卫平，秦宗益，等. 凝胶纺聚丙烯腈原液的流变性能［J］. 合成纤维， 2009， 38（3）： 34⁃36+47.
	MA C X， DU W P， QIN Z Y， et al. Rheological properties of ternary polyacrylonitrile solutions for gel spinning［J］. Synthetic Fiber in China， 2009， 38（03）： 34⁃36+47.
10	Wei Huiqing， Suo Xidong， Lu Chunxiang， et al. A comparison of coagulation and gelation on the structures and stabilization behaviors of polyacrylonitrile fibers［J］. Journal of Applied Polymer Science， 2020， 137（19）： 48671.
11	Wang Zhen⁃Gang， Xu Zhi⁃Kang， Wan Ling⁃Shu. Modulation the morphologies and performance of polyacrylonitrile⁃based asymmetric membranes containing reactive groups： Effect of non⁃solvents in the dope solution［J］. Journal of Membrane Science， 2006， 278（1/2）： 447⁃456.
12	Guo Zhaoyu， Yao Zhuwei， Pan Feifei， et al. Research on the mechanism of gel accelerator on gel transition of PAN solution by rheology and dynamic light scattering［J］. e⁃Polymers， 2021， 21（1）： 1⁃6.
13	Tan Lianjiang， Liu Shuiping， Ding Pan. Water effect on the gelation behavior of polyacrylonitrile/dimethyl sulfo⁃xide solution［J］. Colloids and Surfaces a⁃Physicochemical and Engineering Aspects， 2009， 340（1⁃3）： 168⁃173.
14	谭连江. 聚丙烯腈浓溶液的凝胶化行为及其在聚丙烯腈碳纤维原丝制备中的应用［D］.上海：东华大学， 2010.
15	梅林玉，张梦赟，林也平，等. 聚丙烯腈在不同溶剂中的分子动力学模拟［J］. 高分子材料科学与工程， 2014， 30（04）： 110⁃114.
	MEI L Y， ZHANG M Y， LIN Y P， et al. Molecular dynamics simulation of polyacrylonitrile in different solvents ［J］. Polymer Materials Science and Engineering， 2014， 30 （04）： 110⁃114.
16	Shen Tongtong， Chunyu Li， Haley Benjamin， et al. Crystalline and pseudo⁃crystalline phases of polyacrylonitrile from molecular dynamics： Implications for carbon fiber precursors［J］. Polymer， 2018， 155： 13⁃26.
17	Concu Riccardo， Perez Martin， Natalia D S Cordeiro M， et al. Molecular dynamics simulations of complex mixtures aimed at the preparation of naproxen⁃imprinted xerogels［J］. Journal of Chemical Information and Modeling， 2014， 54（12）： 3 330⁃3 343.
18	程礼盛，牟凯达，宋立健，等. 低温等离子体降解毕兹的反应机理研究［J］. 安全与环境学报， 2021， 21（06）： 2 813⁃2 819.
	ChENG L S， MOU K D， SONG L J， et al. Degradation mechanism of 3⁃quinuclidinyl benzilate by plasma［J］. Journal of Safety and Environment， 2021， 21 （06）： 2 813⁃2 819.
19	Frantzdale B， Plimpton S J， Shephard M S. Software components for parallel multiscale simulation： an example with LAMMPS［J］. Engineering with Computers， 2010， 26（2）： 205⁃211.
20	Pires José M， Osmair V de Oliveira， C G Freitas Luiz， et al. Molecular dynamic simulations of polyacrylonitrile in ethanol and water solvents［J］. Computational and Theoretical Chemistry， 2012， 995： 75⁃78.
21	Newcomb Bradley A， Gulgunje Prabhakar V， Liu Yaodon， et al. Polyacrylonitrile solution homogeneity study by dynamic shear rheology and the effect on the carbon fiber tensile strength［J］. Polymer Engineering and Science， 2016， 56（3）： 361⁃370.
22	邢洋洋，王冲，付中禹，等. PAN链缠结的影响因素及其对PAN/DMSO溶液流变行为的影响［J］. 中国塑料， 2020， 34（4）： 1⁃5.
	XING Y Y， WANG C， FU Z Y， et al. Effect of influencing factor of PAN chain entanglement on rheological behavior of PAN/DMSO solution［J］. China Plastics， 2020， 34 （4）： 1⁃5.
23	赵毅，杨臻，王佳，等. 沥青胶结料自愈合行为分子动力学模拟研究进展［J］. 化工进展， 2023， 42（02）： 803⁃813.
	ZHAO Y， YANG Z， WANG J， et al. Research progress on molecular dynamics simulation of self⁃healing behavior of asphalt binder［J］. Chemical Industry and Engineering Progress， 2023， 42 （02）： 803⁃813.
24	Choi Joonmyung， Yu Suyoung， Yang Seunghwa， et al. The glass transition and thermoelastic behavior of epoxy⁃based nanocomposites： A molecular dynamics study［J］. Polymer， 2011， 52（22）： 5 197⁃5 203.
25	冯涛，刘芳芳，荣志伟，等. 基于分子动力学模拟的直链淀粉风味分子包合物形成机理的研究［J］. 现代食品科技， 2015， 31（3）： 126⁃132.
	FENG T， LIU F F， RONG Z W. Mechanism of amylose⁃flavor molecule⁃inclusion compound formation simulated by molecular dynamics［J］. Modern Food Science and Technology， 2015， 31（3）： 126⁃132.
26	姚烛威. 聚丙烯腈的二甲基亚砜溶液凝胶化成纤过程相转变研究［D］. 北京：北京化工大学， 2018.
