废弃PE与PET共热解特性与动力学特性研究

doi:10.19491/j.issn.1001-9278.2024.03.015

中国塑料 ›› 2024, Vol. 38 ›› Issue (3): 86-93.DOI: 10.19491/j.issn.1001-9278.2024.03.015

废弃PE与PET共热解特性与动力学特性研究

罗冠群¹^,²(), 赵乐², 潘雅琪¹

^1.浙江大学城市学院低温中心，杭州 310015
^2.浙江科技学院能源与环境系统工程系，杭州 310023

收稿日期:2023-08-28 出版日期:2024-03-26 发布日期:2024-03-28
通讯作者: 罗冠群（1987—），女，讲师，从事固体废弃物能源化与高值化利用方面的研究，luogq@hzcu.edu.cn
E-mail:luogq@hzcu.edu.cn
基金资助:
国家自然科学基金青年科学基金项目(52006196);浙江省自然科学基金探索项目(LTGS23E060001)

Study on co⁃pyrolysis characteristics and kinetics of waste PE and PET plastics

LUO Guanqun¹^,²(), ZHAO Le², PAN Yaqi¹

^1.Cryogenic Center，Hangzhou City University，Hangzhou 310015，China
^2.Department of Energy and Environment System Engineering，Zhejiang University of Science and Technology，Hangzhou 310023，China

Received:2023-08-28 Online:2024-03-26 Published:2024-03-28
Contact: LUO Guanqun E-mail:luogq@hzcu.edu.cn

摘要/Abstract

摘要：

使用废弃农夫山泉550 mL矿泉水瓶的瓶盖（PE）与瓶身（PET）作为原料。采用实验室规模固定床反应器和热重分析仪进行热解实验，探究废塑料PE与PET共热解的协同效应，并在失重阶段尺度上研究共热解反应的动力学特性。结果表明，PE与PET共热解可以促进热解油的生成，提升热解油中碳氢化合物的选择性；当PE与PET掺混比例为2∶1时，热解油产率最高为84.72 %；热解温度的升高促进“双烯合成”与芳构化等二次反应的发生，生成更多的芳烃类产物；PE与PET共热解过程中两个失重阶段的平均表观活化能分别为191.05 kJ/mol和215.22 kJ/mol，反应机理分别符合反应阶数机理函数模型和收缩体函数机理模型。

关键词: 聚乙烯, 聚对苯二甲酸乙二醇酯, 废塑料, 共热解, 动力学

Abstract:

The cap （PE） and body （PET） of the discarded 550 mL mineral water bottle of Nongfu Spring were used as raw materials. The laboratory⁃scale fixed⁃bed reactor and thermogravimetric analyzer were used to conduct pyrolysis experiments to explore the synergistic effects of co⁃pyrolysis of waste PE and PET plastics and the kinetic behaviors in which co⁃pyrolysis process was separated into two degradation stages. The results showed that co⁃pyrolysis of PE and PET plastics promoted the production of liquid pyrolysis oil and improving the selectivity of hydrocarbons in pyrolysis oil. When the mixing ratio of PE and PET was 2∶1， the highest pyrolysis oil yield of 84.72 % was achieved. The increment of pyrolysis temperature promoted the occurrence of secondary reactions like Diels⁃Alder and aromatization reactions， generating more aromatic products. The average apparent activation energies of the two degradation stages of co⁃pyrolysis process were 191.05 kJ/mol and 215.22 kJ/mol. The reaction mechanisms of these two stages were aligned with order⁃based model and contracting volume （R3） model， respectively.

Key words: polyethylene, polyethylene terephthalate, waste plastic, co?pyrolysis, kinetics

中图分类号:

TQ325.1⁺2

罗冠群, 赵乐, 潘雅琪. 废弃PE与PET共热解特性与动力学特性研究[J]. 中国塑料, 2024, 38(3): 86-93.

LUO Guanqun, ZHAO Le, PAN Yaqi. Study on co⁃pyrolysis characteristics and kinetics of waste PE and PET plastics[J]. China Plastics, 2024, 38(3): 86-93.

图/表 12

项目	成分	PE	PET
元素分析（质量分数）/%	C	84.33	60.27
	H	14.82	4.69
	O*	0.70	34.25
	N	0.15	0.79
工业分析（质量分数）/%	水分	0	0
	挥发分	98.78	84.18
	固定碳	0.16	14.43
	灰分	1.05	1.39

表1 PE与PET的元素分析与工业分析

Tab.1 Ultimate and proximate analysis of PE and PET

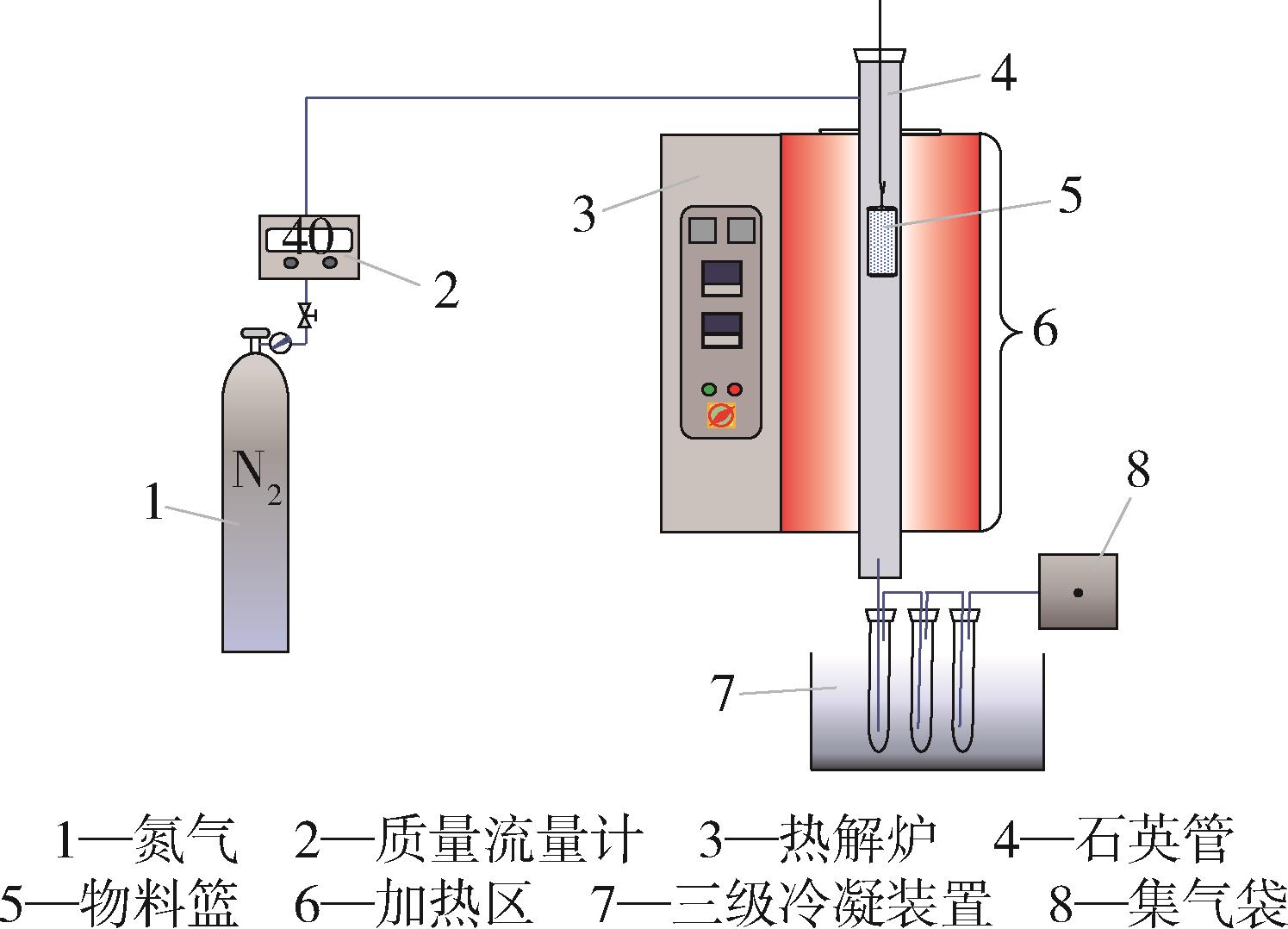

图1 热解反应装置示意图

Fig.1 Schematic diagram of pyrolysis reaction system

反应机理类型	模型名称/代码	$f (α)$	$g (α)$
幂函数模型	$P n$	$α 1 / n$	$n α (n - 1) / n$
反应阶数模型	一阶模型 O1	$1 - α$	$- l n 1 - α$
	二阶模型 O2	$1 - α 2$	$1 - α - 1 - 1$
	三阶模型 O3	$1 - α 3$	$1 - α - 2 - 1 / 2$
几何模型	一维模型 D1	$1 / 2 α$	$α 2$
	二维模型 D2	$- l n 1 - α - 1$	$1 - α l n 1 - α + α$
	收缩面模型 R2	$2 1 - α 1 / 2$	$1 - 1 - α 1 / 2$
	收缩体模型 R3	$3 1 - α 2 / 3$	$1 - 1 - α 1 / 3$
成核与生长模型	Avrami⁃Erofeev A2	$2 1 - α - l n 1 - α 1 / 2$	$- l n 1 - α 1 / 2$
	Avrami⁃Erofeev A3	$3 1 - α - l n 1 - α 2 / 3$	$- l n 1 - α 1 / 3$
	Avrami⁃Erofeev A4	$4 1 - α - l n 1 - α 3 / 4$	$- l n 1 - α 1 / 4$

反应机理类型	模型名称/代码	$f (α)$	$g (α)$
幂函数模型	$P n$	$α 1 / n$	$n α (n - 1) / n$
反应阶数模型	一阶模型 O1	$1 - α$	$- l n 1 - α$
	二阶模型 O2	$1 - α 2$	$1 - α - 1 - 1$
	三阶模型 O3	$1 - α 3$	$1 - α - 2 - 1 / 2$
几何模型	一维模型 D1	$1 / 2 α$	$α 2$
	二维模型 D2	$- l n 1 - α - 1$	$1 - α l n 1 - α + α$
	收缩面模型 R2	$2 1 - α 1 / 2$	$1 - 1 - α 1 / 2$
	收缩体模型 R3	$3 1 - α 2 / 3$	$1 - 1 - α 1 / 3$
成核与生长模型	Avrami⁃Erofeev A2	$2 1 - α - l n 1 - α 1 / 2$	$- l n 1 - α 1 / 2$
	Avrami⁃Erofeev A3	$3 1 - α - l n 1 - α 2 / 3$	$- l n 1 - α 1 / 3$
	Avrami⁃Erofeev A4	$4 1 - α - l n 1 - α 3 / 4$	$- l n 1 - α 1 / 4$

表2 常用的固体热解反应动力学机理函数

Tab.2 The commonly used reaction mechanism functions for solid pyrolysis

表2 常用的固体热解反应动力学机理函数

Tab.2 The commonly used reaction mechanism functions for solid pyrolysis

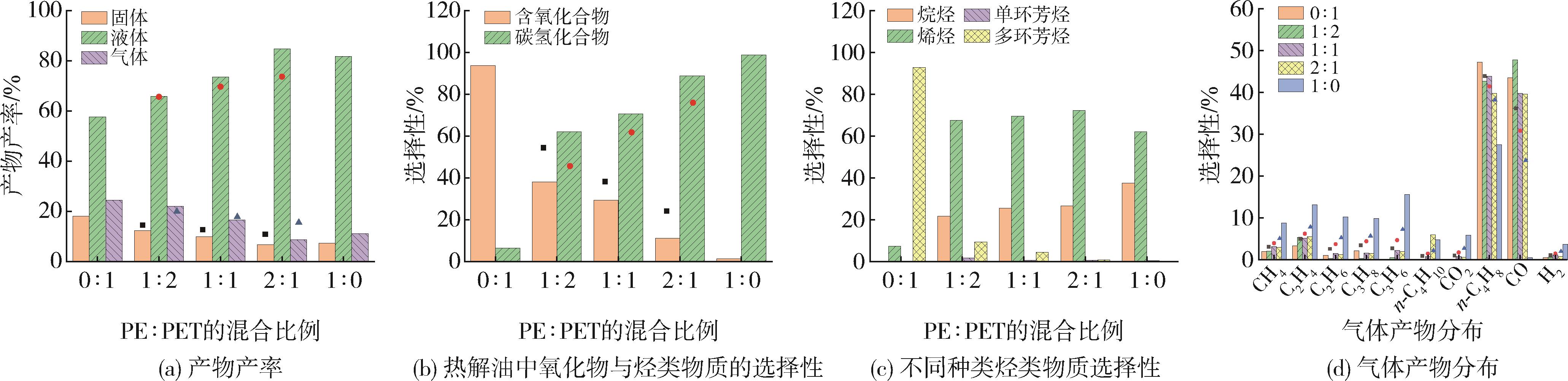

图2 不同混合比例下PE与PET共热解产物的产率与分布

Fig.2 Product yield and distribution of co⁃pyrolysis of PE and PET at different mixing ratios

图3 不同热解温度下PE与PET共热解产物的产率与分布（PE∶PET=1∶1）

Fig.3 Product yield and distribution of co⁃pyrolysis of PE and PET at different pyrolysis temperatures （PE∶PET=1∶1）

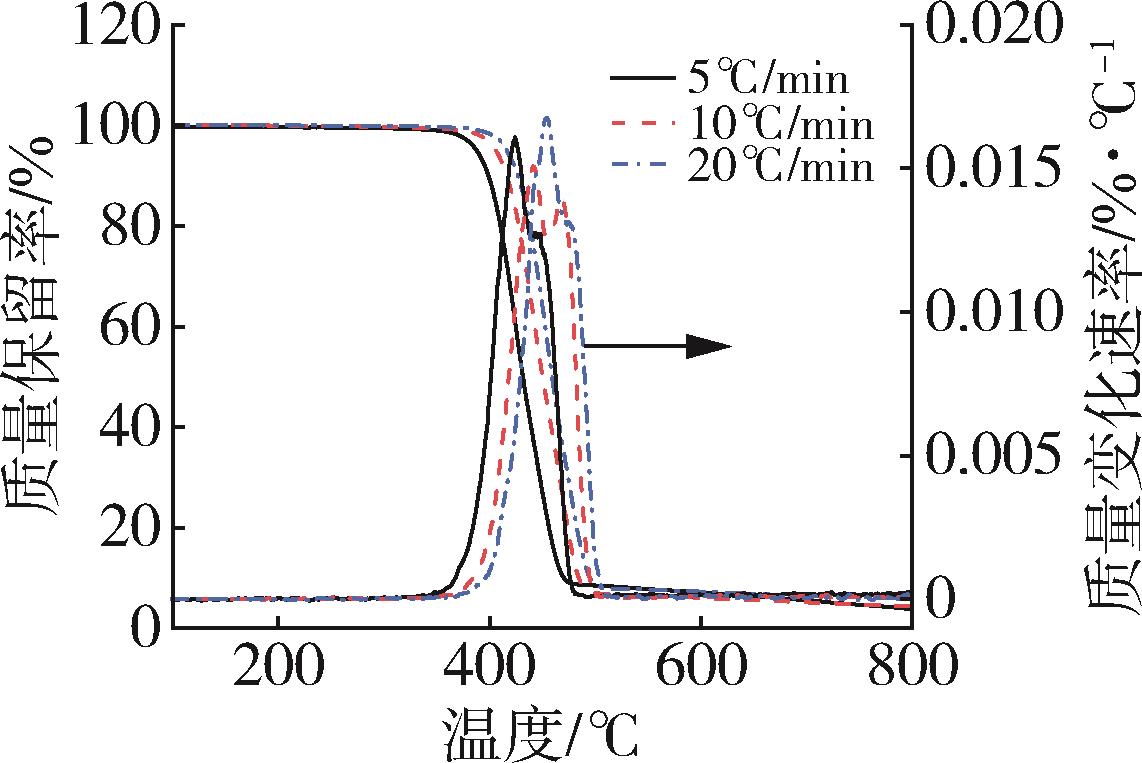

图4 不同升温速率下PE与PET共热解的TG与DTG曲线（PE∶PET=1∶1）

Fig.4 TG and DTG curves of co⁃pyrolysis of PE and PET at different heating rates （PE∶PET=1∶1）

样品	升温速率（ $β$ ）/℃·min^-1	最大失重速率所对应的温度/℃
样品	升温速率（ $β$ ）/℃·min^-1	$T 1$	$T 2$
PE	5	-	463.04
	10	-	477.00
	20	-	493.01
PET	5	422.97	-
	10	436.93	-
	20	446.10	-
PE和PET	5	424.91	439.91
	10	440.82	463.82
	20	455.06	472.06

样品	升温速率（ $β$ ）/℃·min^-1	最大失重速率所对应的温度/℃
样品	升温速率（ $β$ ）/℃·min^-1	$T 1$	$T 2$
PE	5	-	463.04
	10	-	477.00
	20	-	493.01
PET	5	422.97	-
	10	436.93	-
	20	446.10	-
PE和PET	5	424.91	439.91
	10	440.82	463.82
	20	455.06	472.06

表3 不同升温速率下PE与PET单独热解与共热解的特性参数

Tab.3 Characterisitic parameters of pyrolysis/co⁃pyrolysis of PE and PET at different heating rates

表3 不同升温速率下PE与PET单独热解与共热解的特性参数

Tab.3 Characterisitic parameters of pyrolysis/co⁃pyrolysis of PE and PET at different heating rates

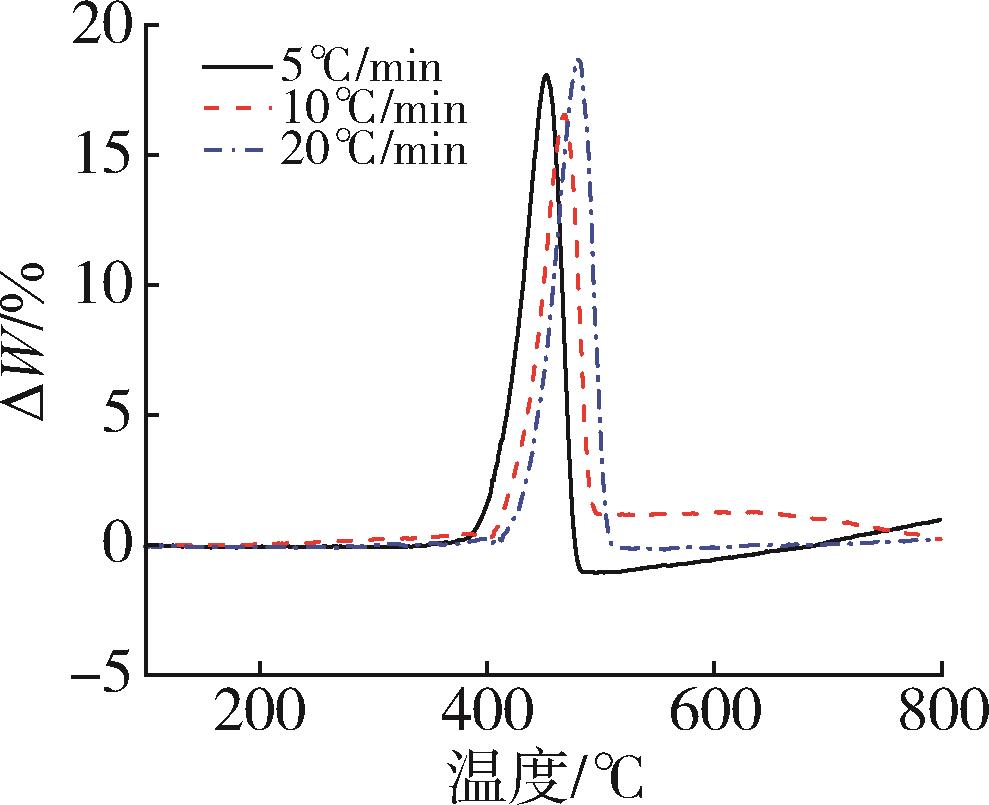

图5 不同升温速率下失重差异∆W随热解温度的变化（PE∶PET=1∶1）

Fig.5 Variations of ∆W with pyrolysis temperatures at different heating rates （PE∶PET=1∶1）

升温速率/ ℃•min^-1	温度区间/℃
升温速率/ ℃•min^-1	第一失重阶段	第二失重阶段
5	346.91~438.91	438.91~494.91
10	348.82~452.82	352.82~5028.82
20	355.06~467.06	467.06~546.06

表4 不同升温速率下PE与PET共热解失重阶段划分

Tab.4 Degradation stage separation at different heating rates

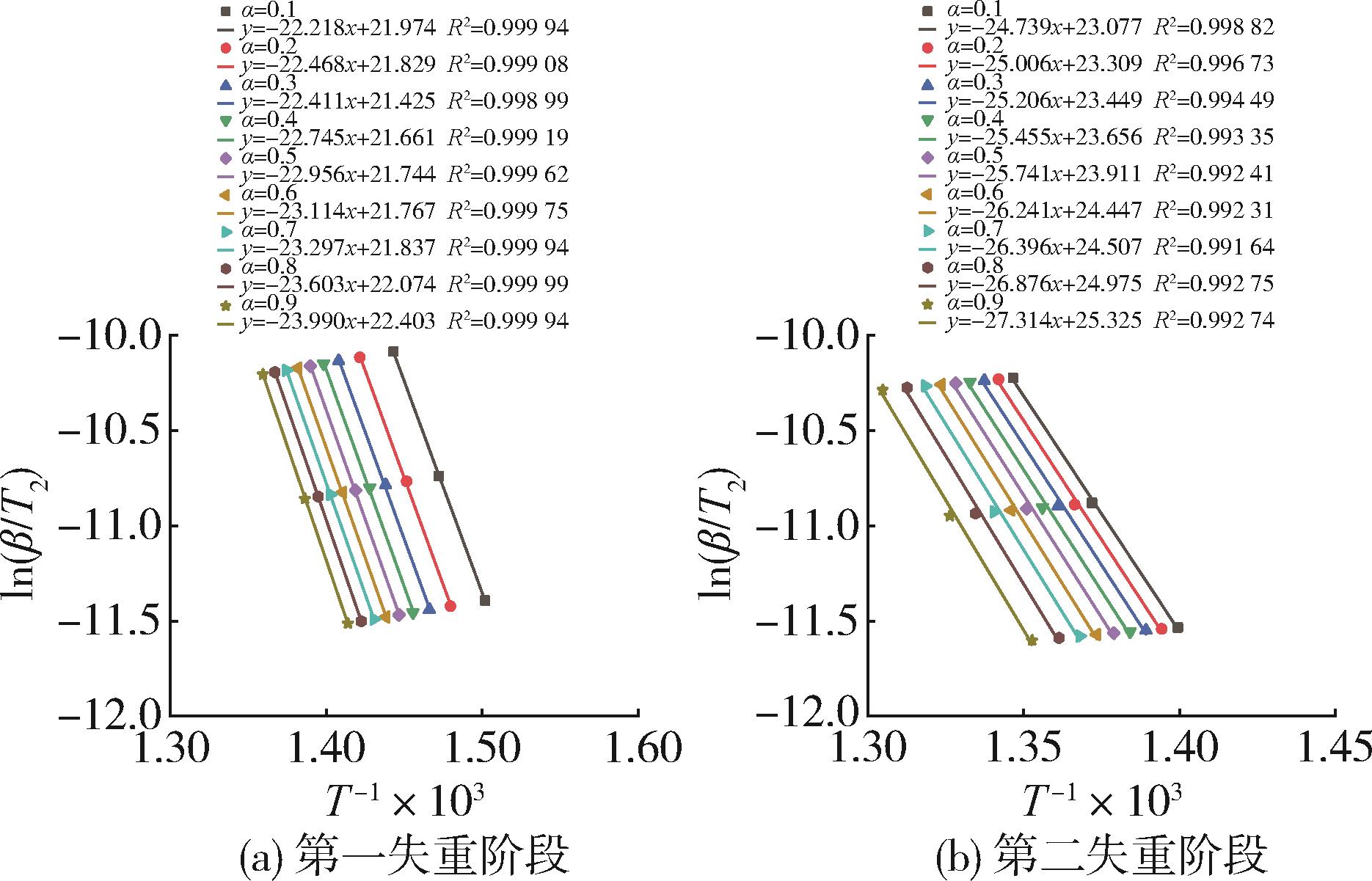

图6 KAS方法求解PE与PET共热解不同失重阶段的活化能Ea

Fig.6 Estimation of Ea of different degradation stage for co⁃pyrolysis of PE and PET by KAS

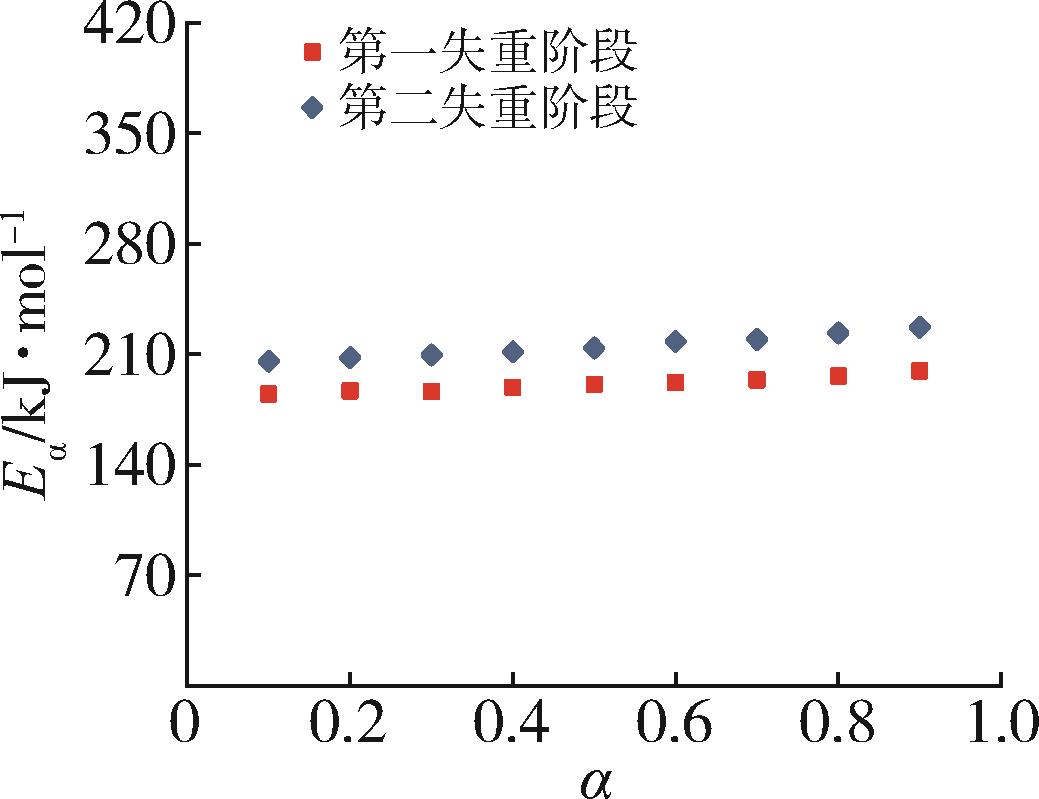

图7 活化能Ea与转化率α的关系

Fig.7 Estimation of Ea of different degradation stage for co⁃pyrolysis of PE and PET by KAS

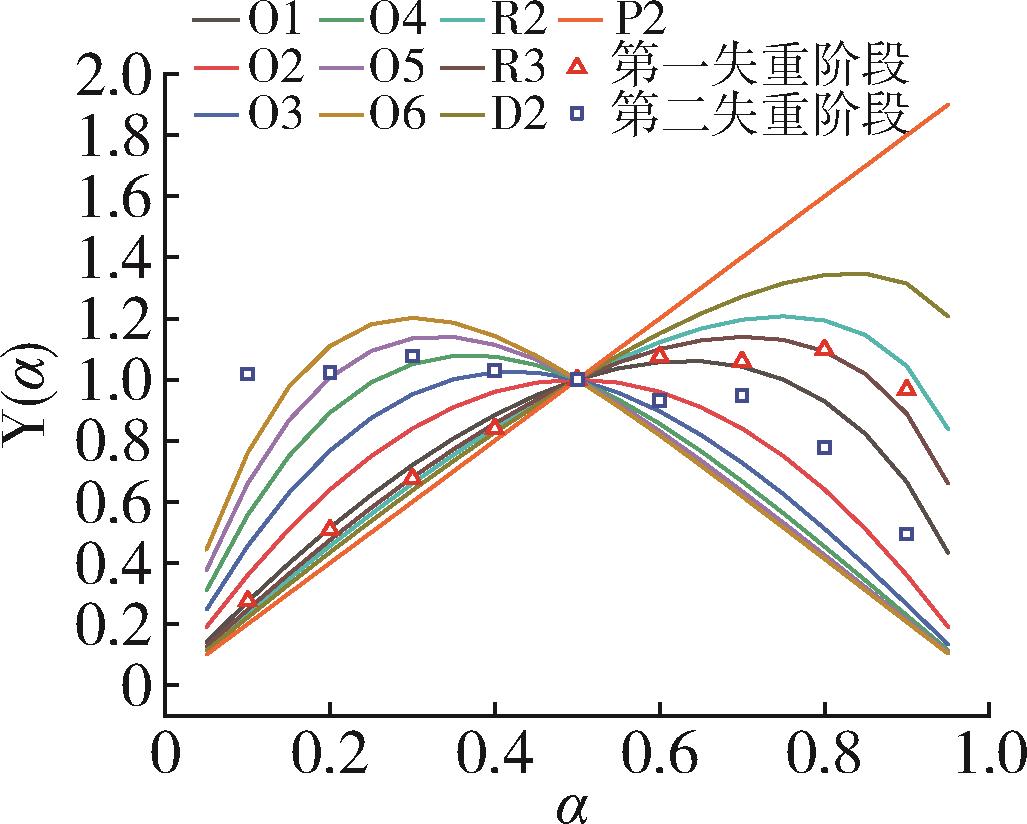

图8 实验主图与机理函数曲线

Fig.8 Experimental master plots and mechanism function curves

参考文献 41

1	孙昱楠，张帆，李建园，等. 废塑料处置与利用技术研究进展［J］. 中国工程科学， 2023， 25（03）： 182⁃196.
	SUN Y N， ZHANG F， LI J Y， et al. Advances in waste plastic disposal and utilization technology ［J］. Stragetic Study of CAE， 2023， 25（03）： 182⁃196.
2	BRIDGWATER A V. Review of fast pyrolysis of biomass and product upgrading ［J］. Biomass & Bioenergy， 2012， 38（Mar.）： 68⁃94.
3	LAM C H， DAS S， ERICKSON N C， et al. Towards sustainable hydrocarbon fuels with biomass fast pyrolysis oil and electrocatalytic upgrading ［J］. Sustainable Energy & Fuels， 2017， 1： 258⁃266.
4	DWIVEDI P， MISHRA P K， MONDAL M K， et al. Non⁃biodegradable polymeric waste pyrolysis for energy recovery ［J］. Heliyon， 2019， 5（8）： e02198.
5	SONI V K， SINGH G， VIJAYAN B K， et al. Thermochemical Recycling of Waste Plastics by Pyrolysis： A Review ［J］. Energy & Fuels， 2021， 35 （16）：12 763⁃12 808.
6	PALZA H， ARAVENA C， COLET M. Role of the Catalyst in the Pyrolysis of Polyolefin Mixtures and Used Tires ［J］. Energy & Fuels， 2017， 31（3）： 3 111⁃3 120.
7	A R K S， B B R， A A K S， et al. Impact of fast and slow pyrolysis on the degradation of mixed plastic waste： Product yield analysis and their characterization ［J］. Journal of the Energy Institute， 2019， 92（6）： 1 647⁃1 657.
8	SILVA J C G DA， DE ALBUQUERQUE J G， GALDINO W V D A， et al. Single⁃step and multi⁃step thermokinetic study – Deconvolution method as a simple pathway for describe properly the biomass pyrolysis for energy conversion ［J］. Energy Conversion and Management， 2020， 209： 112653.
9	PETERSON C A， HORNBUCKLE M K， BROWN R C. Biomass pyrolysis devolatilization kinetics of herbaceous and woody feedstocks ［J］. Fuel Processing Technology， 2022， 226： 107068.
10	WANG S， WU K， YU J， et al. Kinetic and thermodynamic analysis of biomass catalytic pyrolysis with nascent biochar in a two⁃stage reactor ［J］. Combustion and Flame， 2023， 251： 112671.
11	汤元君，李璇，董隽，等. 废弃PVC塑料热解过程多尺度反应动力学特性研究［J］. 中国塑料， 2022， 36（05）： 89⁃98.
	TANG Y J， LI X， DONG J， et al. Multiscale thermogravimetric kinetics of waste polyvinyl chloride plastics ［J］. China Plastics， 2022， 36（05）： 89⁃98.
12	XIE W， SU J， ZHANG X， et al. Investigating kinetic behavior and reaction mechanism on autothermal pyrolysis of polyethylene plastic ［J］. Energy， 2023， 269： 126817.
13	EPHRAIM A， POZZOBON V， LEBONNOIS D， et al. Pyrolysis of wood and PVC mixtures： thermal behaviour and kinetic modelling ［J］. Biomass Conversion and Biorefinery， 2023， 13： 8 669⁃8 683.
14	罗冠群，王卫民，汤元君，等. 催化剂与催化方式对生物质/塑料共热解的影响［J］. 中国塑料， 2023， 37（04）： 86⁃94.
	LUO G Q， WANG W M， TANG Y J， et al. Effect of catalyst and catalytic model on co⁃pyrolysis characteristcs of biomass and plastics ［J］. China Plastics， 2023， 37（04）： 86⁃94.
15	XIE H， YU Q， QIN Q， et al. Study on pyrolysis characteristics and kinetics of biomass and its components ［J］. Journal of Renewable and Sustainable Energy， 2013， 5（1）： 013122.
16	KUMAR S， SINGHT R K. Recovery of hydrocarbon liquid from waste high density polyethylene by thermal pyrolysis ［J］. Brazilian Journal of Chemical Engineering， 2011， 28（04）： 659⁃667.
17	BAGRI R， WILLIAMS P T. Catalytic pyrolysis of polyethylene ［J］. Journal of analytical and applied pyrolysis， 2002， 63（1）： 29⁃41.
18	MARCILLA A， BELTRáN M I， NAVARRO R. Thermal and catalytic pyrolysis of polyethylene over HZSM5 and HUSY zeolites in a batch reactor under dynamic conditions ［J］. Applied Catalysis B： Environmental， 2009， 86（1）： 78⁃86.
19	BREMS A， BAEYENS J， VANDECASTEELE C， et al. Polymeric Cracking of Waste Polyethylene Terephthalate to Chemicals and Energy ［J］. Journal of the Air & Waste Management Association， 2011， 61（7）： 721⁃731.
20	DHAHAK A， HILD G， ROUAUD M， et al. Slow pyrolysis of polyethylene terephthalate： Online monitoring of gas production and quantitative analysis of waxy products ［J］. Journal of Analytical and Applied Pyrolysis， 2019， 142： 104664.
21	ÖNAL E， UZUN B B， PüTüN A E. Bio⁃oil production via co⁃pyrolysis of almond shell as biomass and high density polyethylene ［J］. Energy Conversion and Management， 2014， 78： 704⁃710.
22	DAN X A， YX A， SZA B， et al. The synergistic mechanism between coke depositions and gas for H2 production from co⁃pyrolysis of biomass and plastic wastes via char supported catalyst ⁃ ScienceDirect ［J］. Waste Management， 2021， 121： 23⁃32.
23	LUO G， RESENDE F L P. Fast pyrolysis of beetle⁃killed trees ［J］. Journal of Analytical & Applied Pyrolysis， 2014， 110：100⁃107.
24	LUO G， RESENDE F L P. In⁃situ and ex⁃situ upgrading of pyrolysis vapors from beetle⁃killed trees ［J］. Fuel， 2016， 166： 367⁃375.
25	BOCKHORN H， HORNUNG A， HORNUNG U. Mechanisms and kinetics of thermal decomposition of plastics from isothermal and dynamic measurements ［J］. Journal of Analytical and Applied Pyrolysis， 1999， 50（2）： 77⁃101.
26	JI L， HERVIER A， SABLIER M. Study on the pyrolysis of polyethylene in the presence of iron and copper chlorides ［J］. Chemosphere， 2006， 65（7）： 1 120⁃1 130.
27	LóPEZ A， DE MARCO I， CABALLERO B M， et al. Influence of time and temperature on pyrolysis of plastic wastes in a semi⁃batch reactor ［J］. Chemical Engineering Journal， 2011， 173（1）： 62⁃71.
28	GANESHAN G， SHADANGI K P， MOHANTY K. Degradation kinetic study of pyrolysis and co⁃pyrolysis of biomass with polyethylene terephthalate （PET） using Coats–Redfern method ［J］. Journal of Thermal Analysis and Calorimetry， 2018， 131（2）： 1 803⁃1 816.
29	OYEDUN A O， TEE C Z， HANSON S， et al. Thermogravimetric analysis of the pyrolysis characteristics and kinetics of plastics and biomass blends ［J］. Fuel Processing Technology， 2014， 128： 471⁃481.
30	MAITI S， PURAKAYASTHA S， GHOSH B. Thermal characterization of mustard straw and stalk in nitrogen at different heating rates ［J］. Fuel， 2007， 86（10⁃11）： 1 513⁃1 518.
31	LUO G， WANG W， XIE W， et al. Co⁃pyrolysis of corn stover and waste tire： Pyrolysis behavior and kinetic study based on Fraser⁃Suzuki deconvolution procedure ［J］. Journal of Analytical and Applied Pyrolysis， 2022， 168： 105743.
32	LUO G， WANG W， ZHAO Y， et al. Autothermal pyrolysis of lignocellulosic biomass： Experimental， kinetic， and thermodynamic studies ［J］. Journal of Analytical and Applied Pyrolysis， 2023， 171： 105972.
33	KHAGHANIKAVKANI， ELHAM， FARID， et al. Thermal Pyrolysis of Polyethylene： Kinetic Study ［J］. Energy Science & Technology， 2011， 2（1）： 1⁃10.
34	XU F， WANG B， YANG D， et al. Thermal degradation of typical plastics under high heating rate conditions by TG⁃FTIR： Pyrolysis behaviors and kinetic analysis ［J］. Energy Conversion and Management， 2018， 171： 1 106⁃1 115.
35	XU Z X， ZHANG C X， HE Z X， et al. Pyrolysis Characteristic and kinetics of Polyvinylidene fluoride with and without Pine Sawdust ［J］. Journal of Analytical and Applied Pyrolysis， 2016， 123： 402⁃408.
36	VYAZOVKIN S， BURNHAM A K， CRIADO J M， et al. ICTAC Kinetics Committee recommendations for performing kinetic computations on thermal analysis data ［J］. Thermochimica Acta， 2011， 520（1⁃2）： 1⁃19.
37	ENCINAR J M， GONZALEZ J F. Pyrolysis of synthetic polymers and plastic wastes.Kinetic study ［J］. Fuel Processing Technology， 2008， 89（7）： 678⁃686.
38	K⁃H KO， RAWAL A， SAHAJWALLA V. Analysis of thermal degradation kinetics and carbon structure changes of co⁃pyrolysis between macadamia nut shell and PET using thermogravimetric analysis and 13C solid state nuclear magnetic resonance ［J］. Energy Conversion and Management， 2014， 86： 154⁃164.
39	NIKSIAR A， FARAMARZI A H， SOHRABI M. Kinetic study of polyethylene terephthalate （PET） pyrolysis in a spouted bed reactor ［J］. Journal of Analytical and Applied Pyrolysis， 2015， 113： 419⁃425.
40	SINGH S， PATIL T， TEKADE S P， et al. Studies on individual pyrolysis and co⁃pyrolysis of corn cob and polyethylene： Thermal degradation behavior， possible synergism， kinetics， and thermodynamic analysis ［J］. Science of The Total Environment， 2021， 783（2）： 147004.
41	ABOULKAS A， HARFI K E， BOUADILI A E. Thermal degradation behaviors of polyethylene and polypropylene. Part I： Pyrolysis kinetics and mechanisms ［J］. Energy Conversion and Management， 2010， 51（7）： 1 363⁃1 369.
