共聚焦拉曼成像技术研究PE⁃LD/EVOH共混物的三维相结构

doi:10.19491/j.issn.1001-9278.2024.04.001

中国塑料 ›› 2024, Vol. 38 ›› Issue (4): 1-5.DOI: 10.19491/j.issn.1001-9278.2024.04.001

• 材料与性能 •

共聚焦拉曼成像技术研究PE⁃LD/EVOH共混物的三维相结构

张春波(), 刘宣伯(), 姚雪容, 苏萃, 施红伟, 张龙贵, 张韬毅

中石化（北京）化工研究院有限公司，北京 100013

收稿日期:2023-09-13 出版日期:2024-04-26 发布日期:2024-04-22
通讯作者: 刘宣伯（1981—），男，研究员，研究方向为高分子材料的结构与性能，liuxb.bjhy@sinopec.com
E-mail:zhangchb.bjhy@sinopec.com;liuxb.bjhy@sinopec.com
作者简介:张春波（1988—），女，副研究员，研究方向为高分子物理与结构表征，zhangchb.bjhy@sinopec.com
基金资助:
中国石化科技开发项目(420047?3)

Study on 3D phase structure in low density polyethylene/ethylene⁃vinyl alcohol copolymer （PE⁃LD/EVOH） blends through confocal Raman imaging

ZHANG Chunbo(), LIU Xuanbo(), YAO Xuerong, SU Cui, SHI Hongwei, ZHANG Longgui, ZHANG Taoyi

SINOPEC （Beijing） Research Institute of Chemical Industry Co，Ltd，Beijing 100013，China

Received:2023-09-13 Online:2024-04-26 Published:2024-04-22
Contact: LIU Xuanbo E-mail:zhangchb.bjhy@sinopec.com;liuxb.bjhy@sinopec.com

摘要/Abstract

摘要：

利用共聚焦拉曼成像技术研究了低密度聚乙烯（PE⁃LD）/乙烯⁃乙烯醇共聚物（EVOH）共混物中各相在压塑样品水平方向、深度方向和三维空间的分布情况，首次获得了PE⁃LD/EVOH共混物的三维相结构，并直观地将相区与共混物化学成分相对应。结果表明，PE⁃LD/EVOH共混物为不相容体系；当EVOH的质量分数为20 %时，其作为分散相，以较规则的圆柱体形态分散于PE⁃LD基体中，圆柱直径尺寸在3~6 μm范围内。加入马来酸酐接枝聚乙烯（PE⁃g⁃MAH）作为相容剂后，共混物的相态结构发生显著变化，分散相形状由规则变为不规则，截面的平均尺寸减小到约2 μm，这说明PE⁃g⁃MAH可显著增强PE⁃LD与EVOH两组分间的界面相容性。

关键词: 拉曼成像, 低密度聚乙烯, 乙烯?乙烯醇共聚物, 共混物, 三维相结构

Abstract:

The phase structure of polymer blends directly affects the macroscopic properties of the materials； therefore， it is important to investigate the size and spatial distribution of each phase. In this work， the confocal Raman imaging technique was adopted to study the distribution of phases of PE⁃LD/EVOH blends in the horizontal and depth directions and 3D space in the compression⁃molded specimens. The phase structure of PE⁃LD/EVOH blends in 3D space was obtained at the first time， and the phase region visually corresponded to the chemical composition of the blends. The results indicated that the PE⁃LD/EVOH blends were immiscible system. 20 wt% EVOH could be dispersed in the PE⁃LD matrix in a regular cylindrical form with a diameter of the cylinder in the range of 3~6 μm. The introduction of polyethylene grafted with maleic anhydride （PE⁃g⁃MAH） made the phase structure change significantly from the regular to irregular shape， and the cross⁃section size was reduced to 2 μm. This indicates that PE⁃g⁃MAH can enhance the compatibility between PE⁃LD and EVOH significantly.

Key words: Raman imaging, low?density polyethylene, ethylene?vinyl alcohol copolymer, blend, 3D phase structure

中图分类号:

TQ325.1⁺2

张春波, 刘宣伯, 姚雪容, 苏萃, 施红伟, 张龙贵, 张韬毅. 共聚焦拉曼成像技术研究PE⁃LD/EVOH共混物的三维相结构[J]. 中国塑料, 2024, 38(4): 1-5.

ZHANG Chunbo, LIU Xuanbo, YAO Xuerong, SU Cui, SHI Hongwei, ZHANG Longgui, ZHANG Taoyi. Study on 3D phase structure in low density polyethylene/ethylene⁃vinyl alcohol copolymer （PE⁃LD/EVOH） blends through confocal Raman imaging[J]. China Plastics, 2024, 38(4): 1-5.

图/表 6

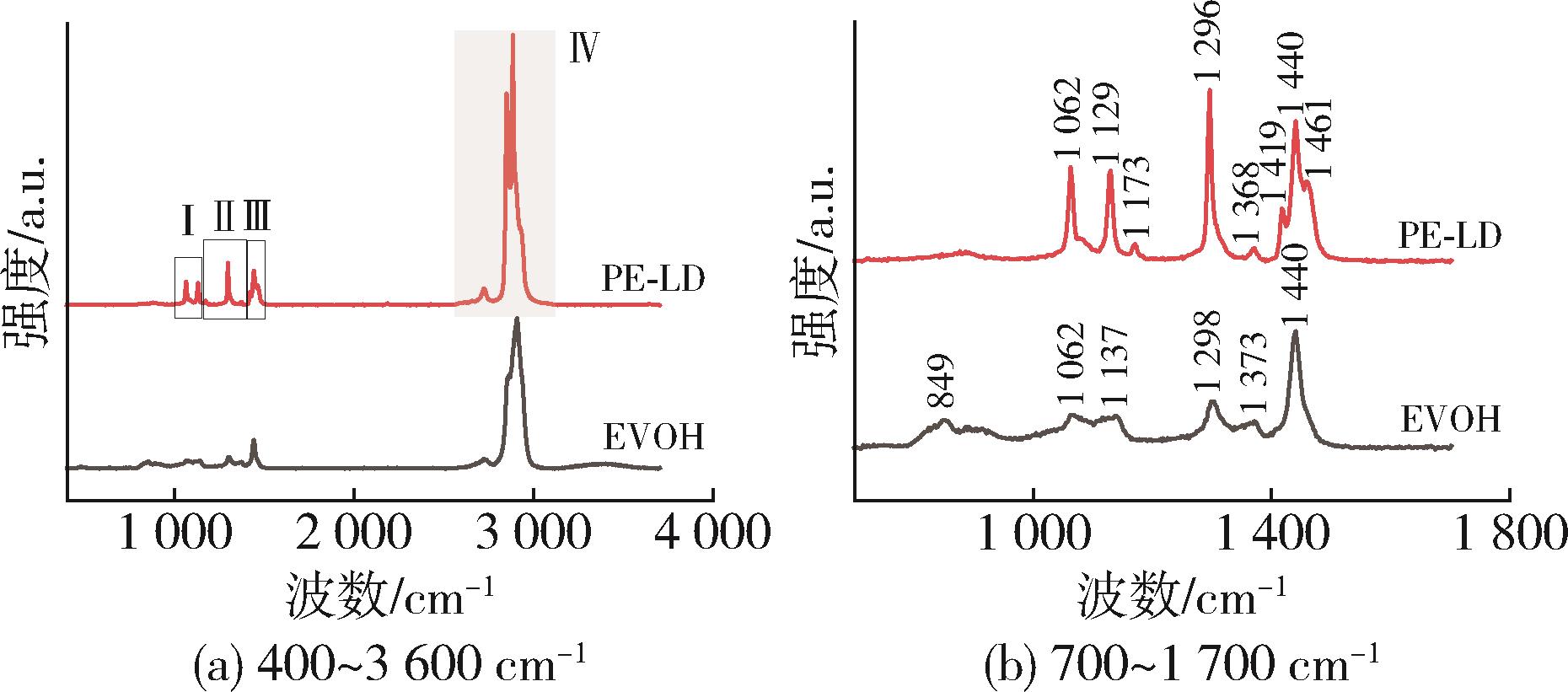

图1 PE⁃LD和EVOH的拉曼谱图

Fig.1 Raman spectra of PE⁃LD and EVOH

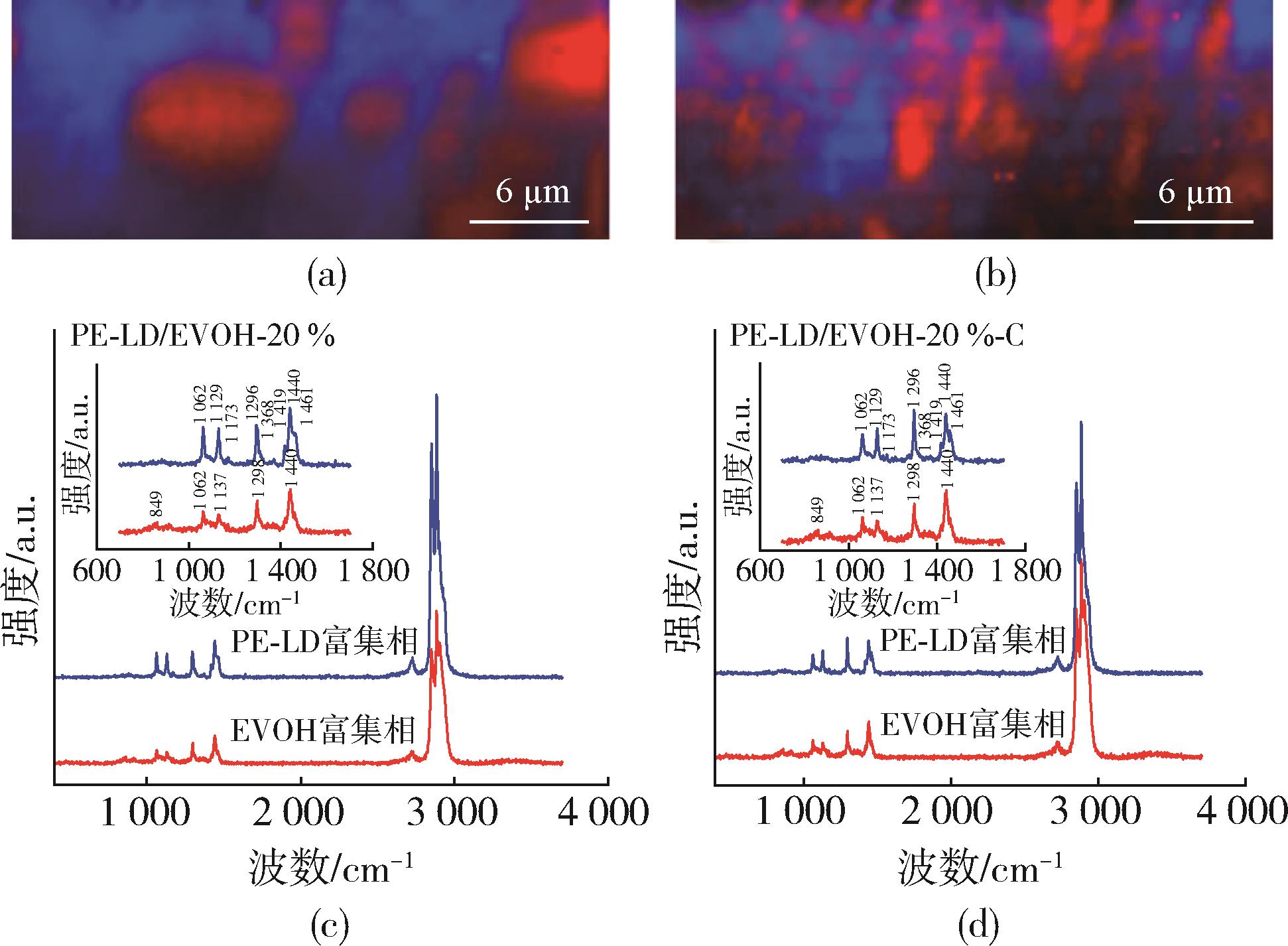

图2 由共聚焦拉曼成像技术获得的压塑样品在深度方向的形貌

Fig.2 The sectional morphology of compression molded samples obtained by confocal Raman imaging

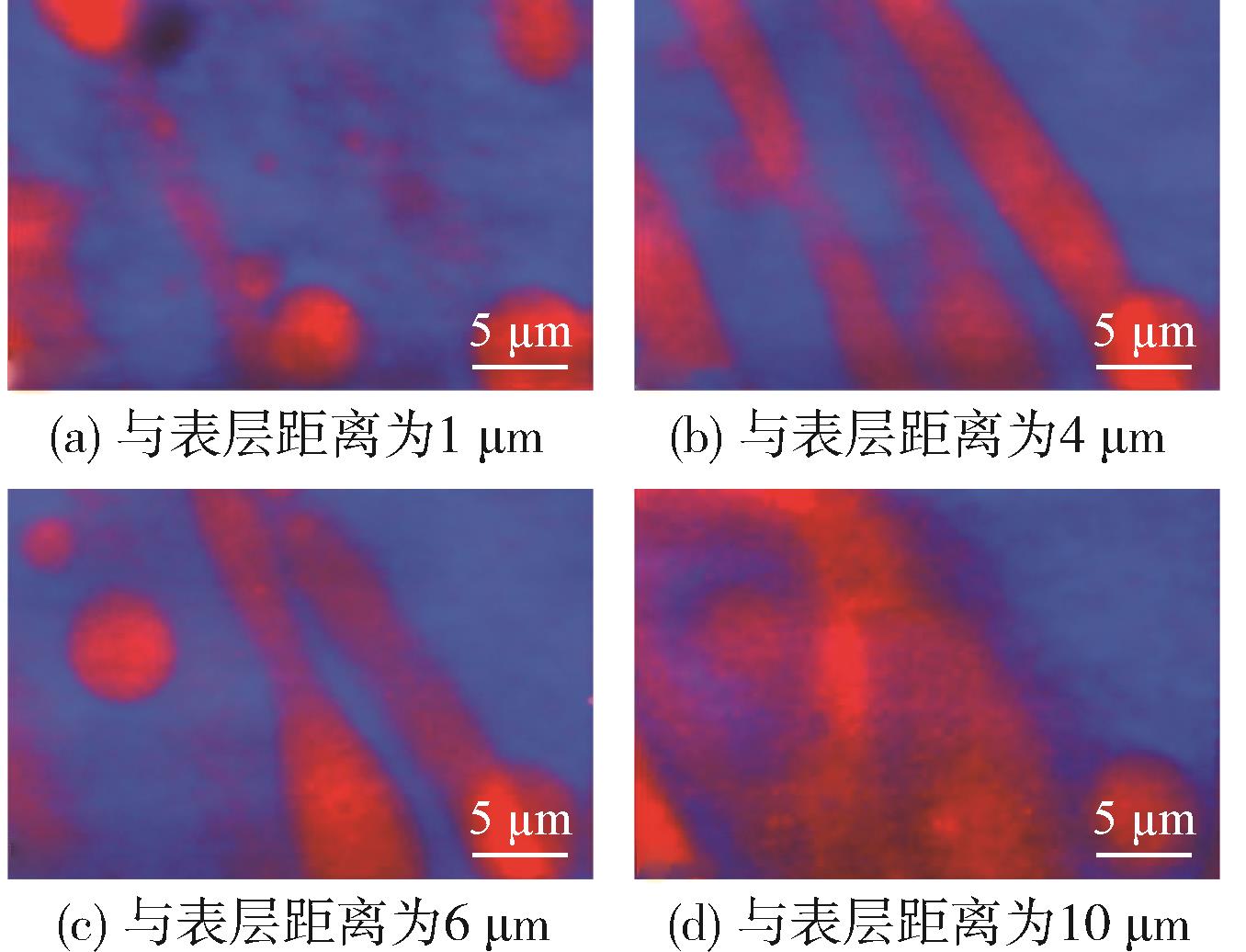

图3 由共聚焦拉曼成像技术获得的PE⁃LD/EVOH⁃20 %压塑样品在不同深度的面扫描图像

Fig.3 The surface scanning images of PE⁃LD/EVOH⁃20 % compression molded sample at different depths obtained by confocal Raman imaging

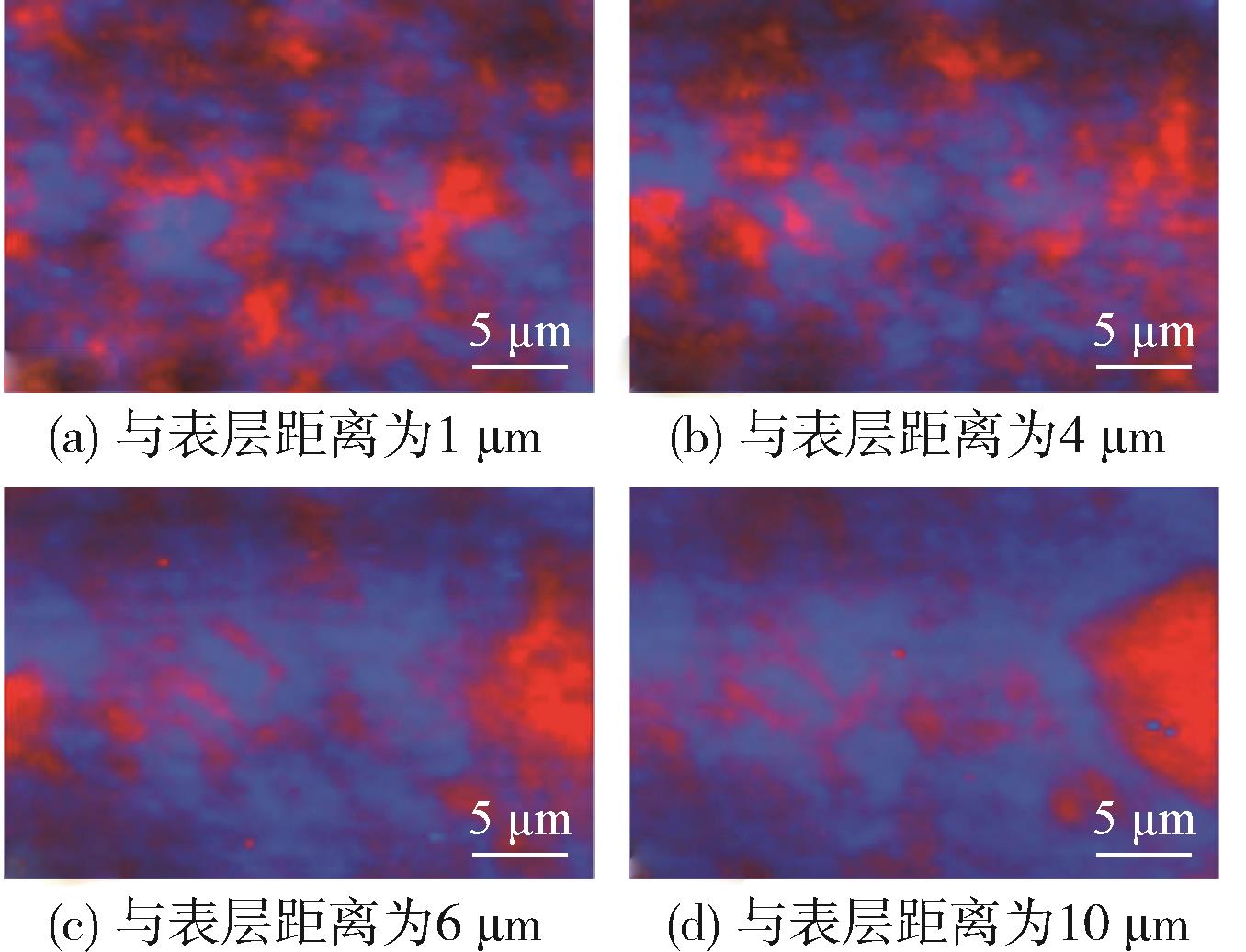

图4 由共聚焦拉曼成像技术获得的PE⁃LD/EVOH⁃20 %⁃C压塑样品在不同深度的面扫描图像

Fig.4 The surface scanning images of PE⁃LD/EVOH⁃20 %⁃C compression molded sample at different depths obtained by confocal Raman imaging

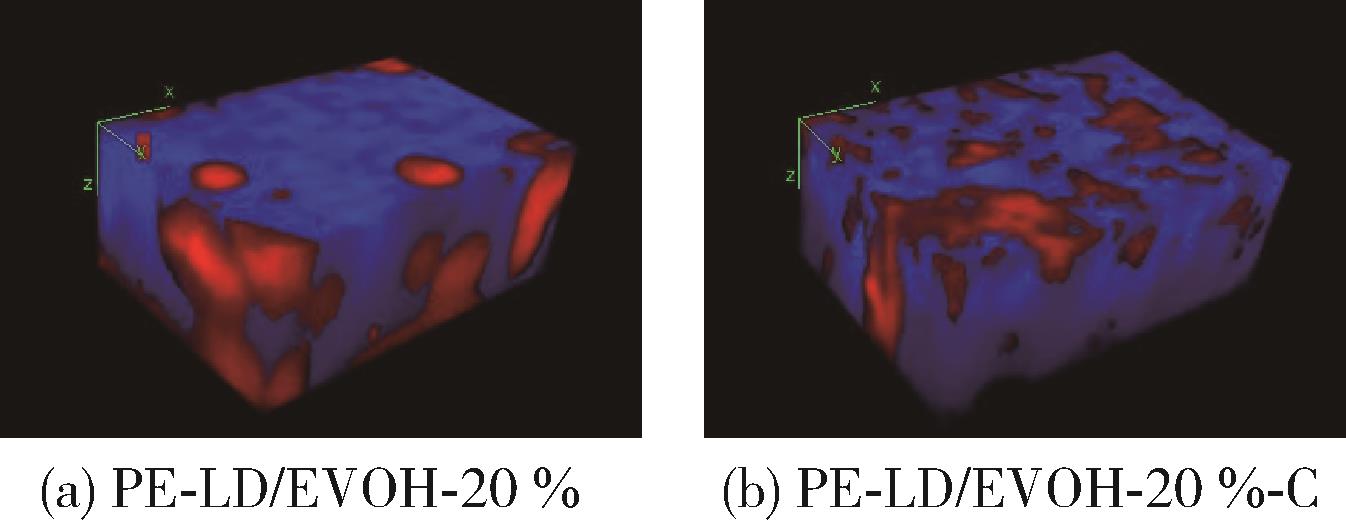

图5 由共聚焦拉曼成像技术获得PE⁃LD/EVOH压塑样品的三维空间形貌

Fig.5 3D morphology of PE⁃LD/EVOH compression samples obtained by confocal Raman imaging technique

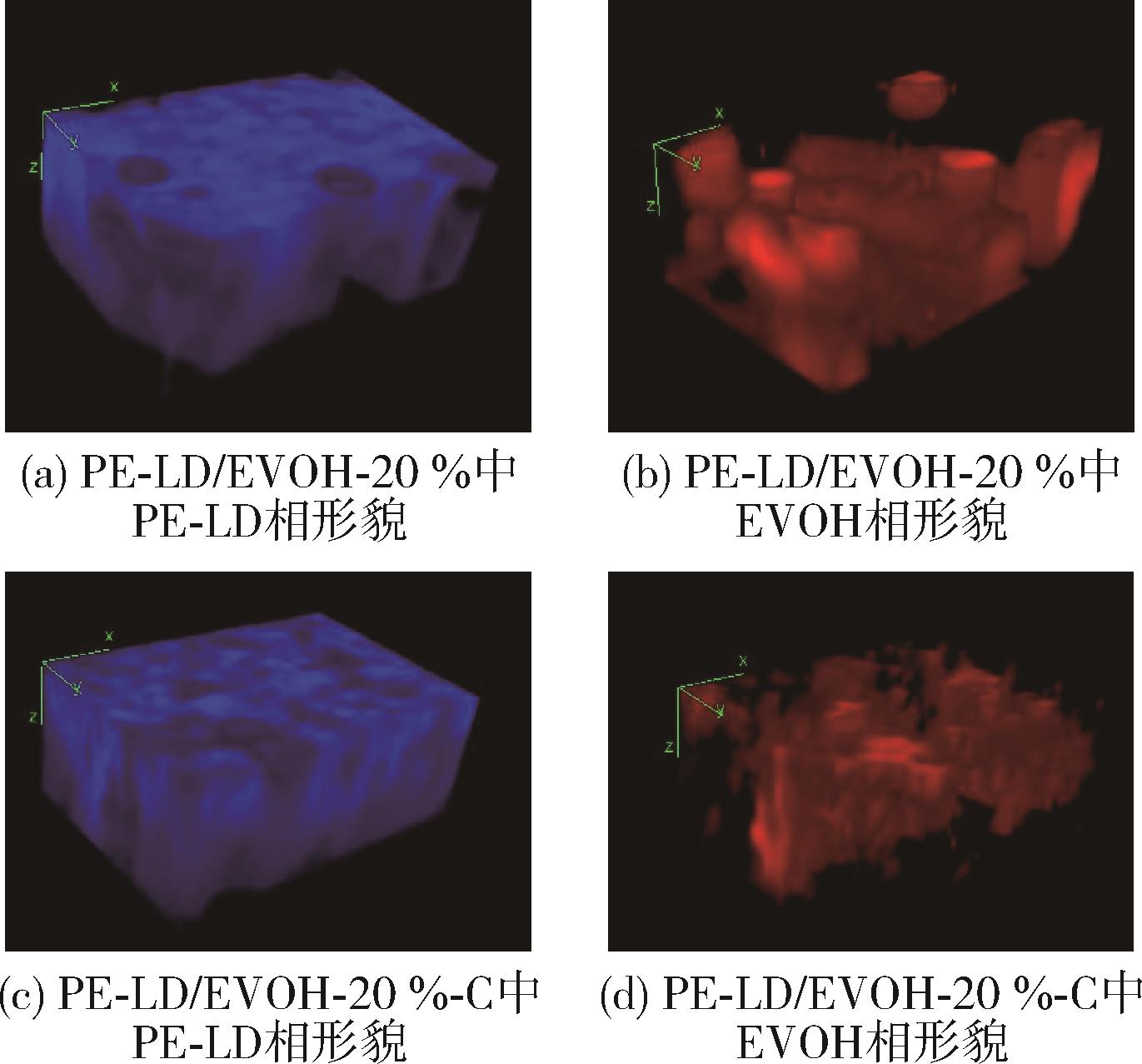

图6 由共聚焦拉曼成像技术获得PE⁃LD/EVOH⁃20 %与PE⁃LD/EVOH⁃20 %⁃C压塑样品的三维空间形貌

Fig.6 The 3D morphologies of PE⁃LD/EVOH⁃20 % and PE⁃LD/EVOH⁃20 %⁃C molded samples obtained by confocal Raman imaging

参考文献 31

1	HUANG C H， WU J S， HUANG C C， et al. Morphological， thermal， barrier and mechanical properties of LDPE/EVOH blends in extruded blown films ［J］. Journal of Polymer Research， 2004， 11（1）： 75⁃83.
2	ZHANG G， XU H， MACINNIS K， et al. The structure⁃property relationships of LLDPE⁃EVOH blend films fabricated by multiplication extrusion ［J］. Polymer， 2015， 57： 117⁃124.
3	LASAGABASTER A， ABAD M J， BARRAL L， et al. FTIR study on the nature of water sorbed in polypropylene （PP）/ethylene alcohol vinyl （EVOH） films ［J］. European Polymer Journal， 2006， 42（11）： 3 121⁃3 132.
4	ARES A， SILVA J， MAIA J M， et al. Rheomechanical and morphological study of compatibilized PP/EVOH blends ［J］. Rheologica Acta， 2009， 48（9）： 993⁃1 004.
5	葛铁军，李英明，杨雪. 乙烯乙烯醇共聚物与聚乙烯共混物的性能研究［J］. 沈阳化工大学学报， 2013， 27（3）： 226⁃229.
	GE T J， LI Y M， YANG X. Properties of EVOH and HDPE blends ［J］. Journal of Shenyang University of Chemical， 2013， 27（3）： 226⁃229.
6	LI H， YIN Y， LIU M， et al. Improved compatibility of EVOH/LDPE blends by γ⁃ray irradiation ［J］. Advances in Polymer Technology， 2009， 28（3）： 192⁃198.
7	DHAWAN S， VARNEY C， BARBOSA⁃CáNOVAS G V， et al. Pressure⁃assisted thermal sterilization effects on gas barrier， morphological， and free volume properties of multilayer EVOH films ［J］. Journal of Food Engineering， 2014， 128： 40⁃45.
8	GIRARD⁃PERIER N， MARQUE S R A， DUPUY N， et al. Gamma， E⁃Beam and X⁃ray irradiations on PE/EVOH/PE multilayer film： an industrial point of view regarding the impact on mechanical properties ［J］. Polymers， 2023， 15（13）： 2 799.
9	LEE J K， HAN C D， Evolution of polymer blend morphology during compounding in an internal mixer ［J］. Polymer， 1999， 40（23）：6 277⁃6 296.
10	YUAN X B， SHENG J， LI X Z， et al. Phase forming and development of multi⁃phase polymer systems during melting⁃SEM pattern analysis of polystyrene/poly （cis⁃butadiene） rubber immiscible blends ［J］. Acta Polymerica Sinica， 2001 （2）： 219⁃223.
11	DIAS D S， CRESPI M S， KOBELNIK M， et al. Calorimetric and SEM studies of PHB⁃PET polymeric blends ［J］. Journal of Thermal Analysis and Calorimetry， 2009， 97（2）： 581⁃584.
12	LEDNICKý F， COUFALOVá E， HROMáDKOVá J， et al. Low⁃voltage TEM imaging of polymer blends ［J］. Polymer， 2000， 41（13）： 4 909⁃4 914.
13	RADOVANOVIC E， CARONE E， GONçALVES M C. Comparative AFM and TEM investigation of the morphology of nylon6⁃rubber blends ［J］. Polymer Testing， 2004， 23（2）： 231⁃237.
14	CORTé L， LEIBLER L. Analysis of polymer blend morphologies from transmission electron micrographs ［J］. Polymer， 2005， 46（17）： 6 360⁃6 368.
15	YOU J， SHI T， LIAO Y， et al. Temperature dependence of surface composition and morphology in polymer blend film ［J］. Polymer， 2008， 49（20）： 4 456⁃4 461.
16	WERNER E， GüTH U， BROCKHAGEN B， et al. Examination of polymer blends by AFM phase images ［J］. Technologies， 2023， 11（2）：56.
17	TON⁃THAT C， SHARD A G， TEARE D O H， et al. XPS and AFM surface studies of solvent⁃cast PS/PMMA blends ［J］. Polymer， 2001， 42（3）： 1 121⁃1 129.
18	陈韶云，刘学清，刘继延，等. 共焦显微拉曼成像法研究PS/LDPE共混体系的相态分布［C］.中国化学会.中国化学会第29届学术年会摘要集——第08分会：高分子科学， 2014：1.
19	LEWANDOWSKA A E， EICHHORN S J. Raman imaging as a tool for assessing the degree of mixing and the interface between polyethylene and cellulose nanocrystals［J］. IOP Conference Series： Materials Science and Engineering， 2016， 139： 012030.
20	李飞，郭奕友，成惠斌，等. 超高分子量聚乙烯摩擦磨损行为及拉曼成像［J］. 高分子材料科学与工程， 2020， 36（2）： 82⁃89.
	LI F， GUO Y Y， CHENG H B， et al. Friction behavior and Raman imaging of ultra high molecular weight polyethylene ［J］. Polymer Materials Science & Engineering， 2020， 36（2）： 82⁃89.
21	NEUMANN S， HU P， BRETSCHNEIDER F， et al. Blends of bio⁃based poly（limonene carbonate） with commodity polymers ［J］. Macromolecular Materials and Engineering， 2021， 306（7）： 2100090.
22	袁媛，王梦梵，曲云菲，等. 拉曼光谱技术在高分子表征研究中的应用［J］. 高分子学报， 2021， 52（9）： 1 206⁃1 220.
	YUAN Y， WANG M F， QU Y F， et al. Application of Raman spectroscopy in the characterization of polymers ［J］. Acta Polymerica Sinica， 2021， 52（9）： 1 206⁃1 220.
23	SATO H， SHIMOYAMA M， KAMIYA T， et al. Raman spectra of high⁃density， low⁃density， and linear low⁃density polyethylene pellets and prediction of their physical properties by multivariate data analysis ［J］. Journal of Applied Polymer Science， 2002， 86（2）： 443⁃448.
24	GASTON F， DUPUY N， MARQUE S R A， et al. Evaluation of multilayer film stability by Raman spectroscopy after gamma⁃irradiation sterilization process ［J］. Vibrational Spectroscopy， 2018， 96： 52⁃9.
25	XU W， ASAI S， SUMITA M. Spectroscopic study of ethylene vinyl alcohol copolymer and poly （vinyl alcohol）［J］. Sen'i Gakkaishi， 1997， 53（5）： 174⁃182.
26	LóPEZ⁃RUBIO A， LAGARON J M， GIMéNEZ E， et al. Morphological alterations induced by temperature and humidity in ethylene⁃vinyl alcohol copolymers ［J］. Macromolecules， 2003， 36（25）： 9 467⁃9 476.
27	WANG Q， QI R， SHEN Y， et al.Effect of high⁃density polyethylene⁃g⁃maleic anhydride on the morphology and properties of （high⁃density polyethylene）/（ethylene–vinyl alcohol） copolymer alloys ［J］. Journal of Applied Polymer Science， 2007， 106： 3 220⁃3 226.
28	王瑞，魏子朕，曹艳霞，等. POE⁃g⁃MAH对HDPE/EVOH共混物形态与性能的影响［J］. 塑料科技， 2020， 48（9）： 6⁃10.
	WANG R， WEI Z Z， CAO Y X， et al. Effect of POE⁃g⁃MAH on morphology and performance of HDPE/EVOH blends ［J］. Plastics Science and Technology， 2020， 48（9）： 6⁃10.
29	俞强，承民联，王媛媛. EVOH/PE⁃HD共混相容性研究［J］. 中国塑料， 2004， 18（11）： 45⁃50.
	YU Q， CHENG M L， WANG Y Y. Compatibility of poly（ethylene⁃co⁃vinyl alcohol） and PE⁃HD blends ［J］. China Plastics， 2004， 18（11）： 45⁃50.
30	FAISANT J B， AT⁃KADI A， BOUSMINA M， et al. Morphology， thermomechanical and barrier properties of polypropylene⁃ethylene vinyl alcohol blends ［J］. Polymer， 1998， 39（3）： 533⁃545.
31	李连贵，王永伟，董欣伟，等.熔融挤出HDPE/EVOH共混物的微观结构及性能［J］. 化工新型材料， 2011， 39（6）： 101⁃104.
	LI L G， WANG Y W， DONG X W， et al. Microstructure and properties of HDPE/EVOH blends by melt extrusion ［J］. New Chemical Materials， 2011， 39（6）： 101⁃104.
