基于ANN代理模型的单螺杆计量段结构参数优化

doi:10.19491/j.issn.1001-9278.2025.03.018

中国塑料 ›› 2025, Vol. 39 ›› Issue (3): 95-101.DOI: 10.19491/j.issn.1001-9278.2025.03.018

基于ANN代理模型的单螺杆计量段结构参数优化

王超元, 陈欣, 林增, 祁纪浩, 庞志威, 沙金()

华东理工大学机械与动力工程学院，上海 200237

收稿日期:2024-05-11 出版日期:2025-03-26 发布日期:2025-03-24
通讯作者: 沙金，副教授，从事高性能材料智能成型理论及系统集成技术研究，sjin@ecust.edu.cn
E-mail:sjin@ecust.edu.cn

Optimization of structural parameters of single⁃screw metering section based on ANN surrogate model

WANG Chaoyuan, CHEN Xin, LIN Zeng, QI Jihao, PANG Zhiwei, SHA Jin()

School of Mechanical and Power Engineering，East China University of Science and Technology，Shanghai 200237，China

Received:2024-05-11 Online:2025-03-26 Published:2025-03-24
Contact: SHA Jin E-mail:sjin@ecust.edu.cn

摘要/Abstract

摘要：

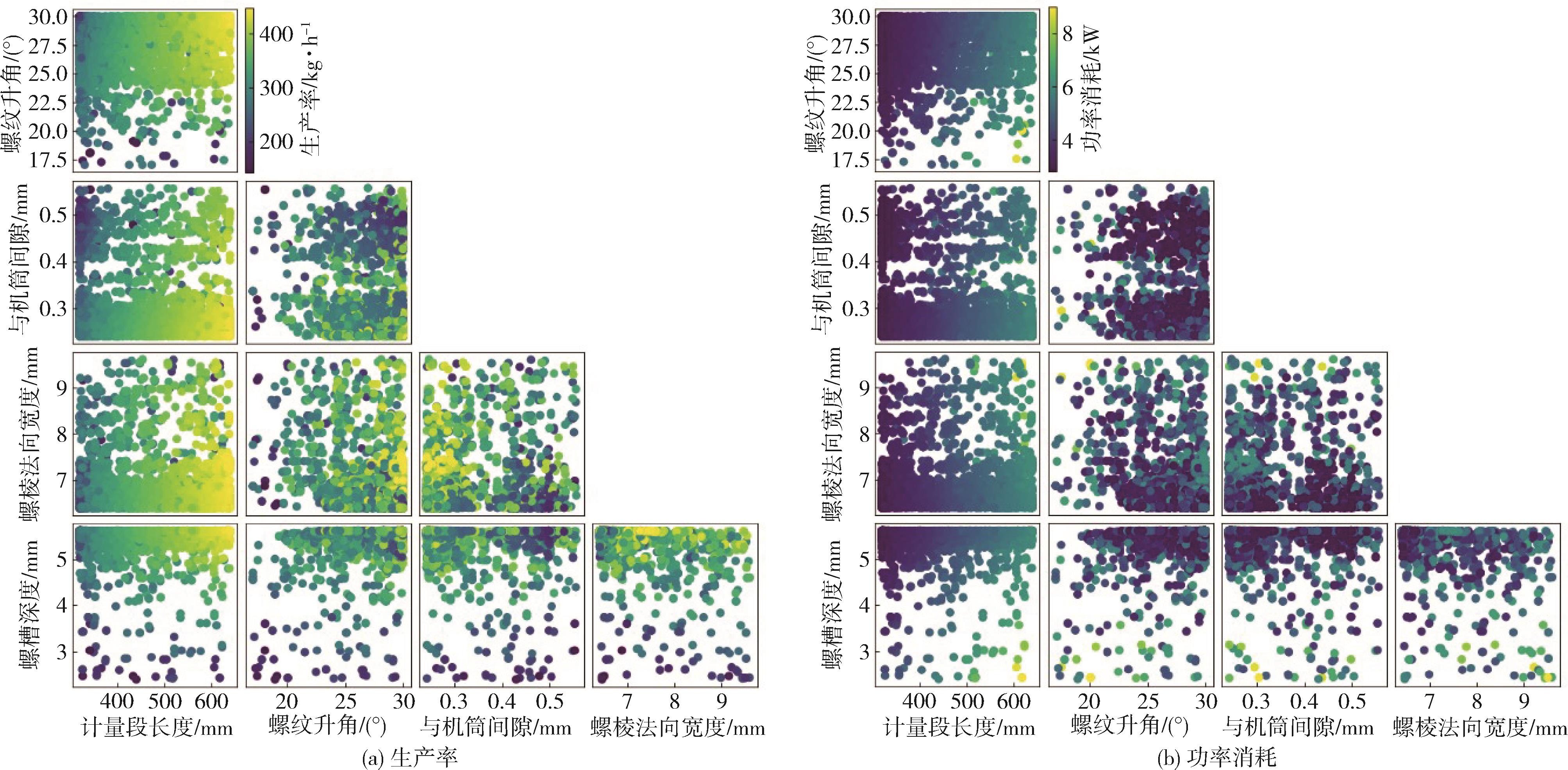

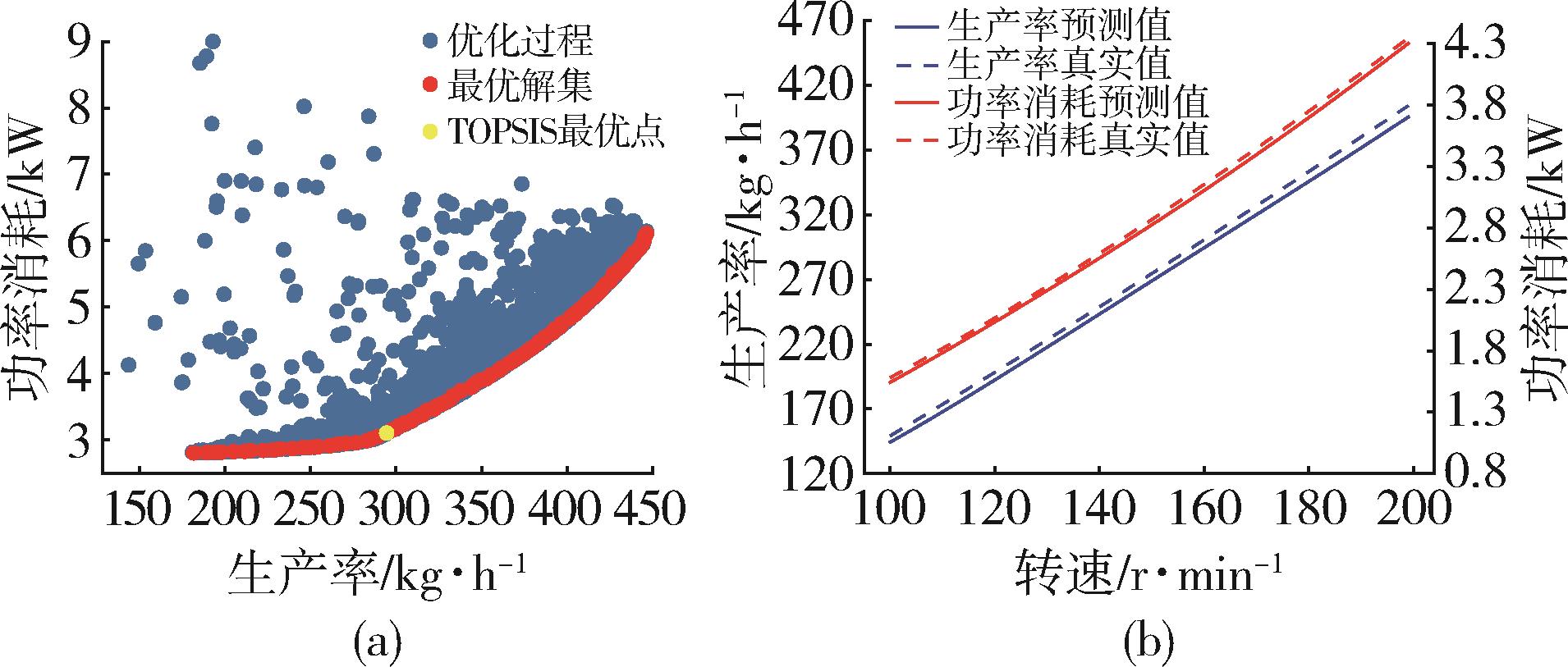

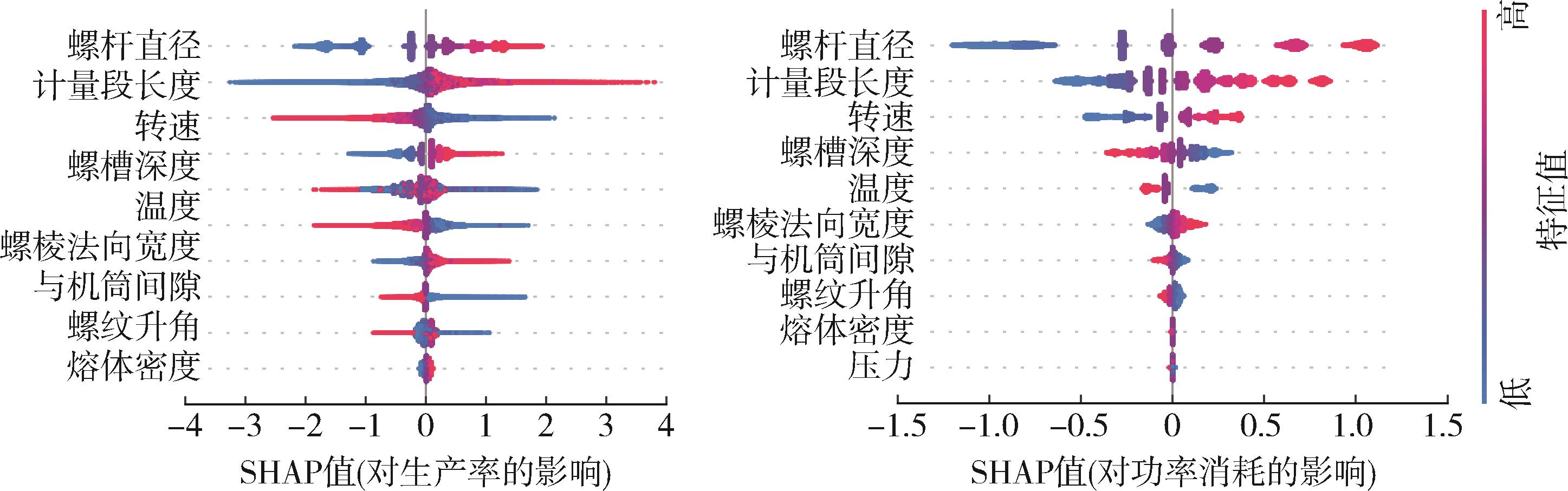

在挤出机单螺杆计量段二维解析建模的基础上，采用交叉验证方法构建人工神经网络（artificial neural network，ANN）模型并对其进行了超参数优化，以有效地映射挤出机工作条件和结构参数与生产率和功耗之间的复杂非线性关系。提出利用ANN代理模型，结合NSGA⁃Ⅱ（non⁃dominated sorting genetic algorithm Ⅱ）算法对螺杆计量段的结构参数进行多目标优化，并通过TOPSIS（technique for order preference by similarity to an ideal solution）法得到最优生产率和功耗组合的结构参数。相关工作对单螺杆计量段结构参数的智能化设计具有理论指导意义。

关键词: 单螺杆结构参数, 人工神经网络, 多目标优化, NSGA?II

Abstract:

Based on the two⁃dimensional analytical modeling for the single⁃screw metering section of an extruder， a cross⁃validation method was employed to construct an artificial neural network （ANN） model and optimize its hyperparameters to effectively map the complex nonlinear relationship between the working conditions and structural parameters of the extruder and the productivity and power consumption. A multi⁃objective optimization of the structural parameters of the screw metering section was proposed using the ANN surrogate model combining with the NSGA⁃Ⅱ （non⁃dominated sorting genetic algorithm Ⅱ） algorithm， and the structural parameters of the optimal combination of productivity and power consumption were obtained through the TOPSIS （technique for order preference by similarity to an ideal solution） method. The relevant work is of theoretical guidance significance for the intelligent design of the structural parameters of the single screw metering section.

Key words: single screw structural parameters, artificial neural network, multi?objective optimization, Non?dominated Sorting Genetic Algorithm II

中图分类号:

TQ320.66⁺3

王超元, 陈欣, 林增, 祁纪浩, 庞志威, 沙金. 基于ANN代理模型的单螺杆计量段结构参数优化[J]. 中国塑料, 2025, 39(3): 95-101.

WANG Chaoyuan, CHEN Xin, LIN Zeng, QI Jihao, PANG Zhiwei, SHA Jin. Optimization of structural parameters of single⁃screw metering section based on ANN surrogate model[J]. China Plastics, 2025, 39(3): 95-101.

图/表 11

参考文献 24

1	CHRISTIAN M， WOLFGANG R， TIM A O. Melt Conveying in Single⁃Screw Extruders： Modeling and Simulation［J］. Polymers，2022，14（5）：875⁃875.
2	黄志刚，李梦林，闫梅，等. 单螺杆挤出机螺杆模态分析及其优化设计［J］. 山东化工，2016，45（3）：98⁃101.
	HUANG Z G， LI M L， YAN M， et al. The modal analysis and optimization design of single screw extruder ［J］. Shandong Chemical Industry，2016，45（3）：98⁃101.
3	郑彬，周林非. 单螺杆挤出机螺杆的结构设计与优化［J］. 塑料工业，2020，48（z1）：93⁃96，124.
	ZHENG B， ZHOU L F. Structure design and optimization for screw of single screw extruder［J］. China Plastics Industry，2020，48（z1）：93⁃96，124.
4	李成宇，吕晓龙，吕柏源. 制备再生橡胶的单螺杆挤出机喂料段流场分析及结构参数优化［J］. 橡胶工业，2023，70（1）：56⁃61.
	LI C Y， LYU X L， LYU B Y. Flow field analysis and structural parameter optimization of feed section in single screw extruder for preparing reclaimed rubber［J］. China Rubber Industry，2023，70（1）：56⁃61.
5	HUU⁃TAI T. Machine learning for structural engineering： A state⁃of⁃the⁃art review［J］. Structures，2022，38：448⁃491.
6	王磊，赵敏，翁云宣，等. 机器学习在聚乳酸加工及性能预测中的应用研究进展［J］. 中国塑料，2023，37（08）：127⁃134.
	WANG L， ZHAO M， WENG Y X， et al. Research progress in applications and performance prediction of machine learning in PLA processing［J］. China Plastics，2023，37（08）：127⁃134.
7	PERERA Y S， LI J， KELLY A L， et al. Melt Pressure Prediction in Polymer Extrusion Processes with Deep Learning［C］//2023 European Control Conference （ECC）. Bucharest， Romania： IEEE， 2023： 1⁃6.
8	ROLAND W， MARSCHIK C， KOMMENDA M， et al. Predicting the Non⁃Linear Conveying Behavior in Single⁃Screw Extrusion： A Comparison of Various Data⁃Based Modeling Approaches used with CFD Simulations［J］. International Polymer Processing，2021，36（5）：529⁃544.
9	ROLAND W， MARSCHIK C， KRIEGER M， et al. Symbolic regression models for predicting viscous dissipation of three⁃dimensional non⁃Newtonian flows in single⁃screw extruders［J］. Journal of Non⁃Newtonian Fluid Mechanics，2019，268：12⁃29.
10	MULRENNAN K， DONOVAN J， CREEDON L， et al. A soft sensor for prediction of mechanical properties of extruded PLA sheet using an instrumented slit die and machine learning algorithms［J］. Polymer Testing， 2018， 69： 462⁃469.
11	ENRICO B， MARCO S， GIOVANNI L. Using analytical and data⁃driven methods to develop a soft⁃sensor for flow rate monitoring in tube extrusion［J］. Procedia Computer Science，2023，217：114⁃125.
12	ANTÓNIO G， FRANCISCO M， JANUSZ S， et al. Artificial intelligence in single screw polymer extrusion： Learning from computational data［J］. Engineering Applications of Artificial Intelligence，2022，116：105397
13	GASPAR⁃CUNHA A， COSTA P， DELBEM A， et al. Evolutionary multi⁃objective optimization of extrusion barrier screws： data mining and decision making［J］. Polymers， 2023， 15（9）： 2 212.
14	GASPAR‐CUNHA A， COVAS J. The plasticating sequence in barrier extrusion screws part I： Modeling［J］. Polymer Engineering Science，2014，54（8）：1 791⁃1 803.
15	ANTÓNIO G， A J C， JANUSZ S. Optimization of Polymer Processing： A Review （Part I—Extrusion）［J］. Materials， 2022， 15（1）： 384.
16	KAZMER D O， HUTSON L， HAZEN D. Machine learning and multi⁃objective optimization of industrial extrusion［C］//SPE ANTEC 2020. Online： Society of Plastics Engineers， 2021：538⁃544.
17	MARIA A G ROCHA ANA， MATOS MARINA A， FERNANDA P COSTA M， et al. Single Screw Extrusion Optimization Using the Tchebycheff Scalarization Method［C］//Computational Science and Its Applications ⁃ ICCSA 2020： 20th International Conference. Cagliari， Italy： Springer， 2020：664⁃679.
18	GUOFANG Z， MIN Z， YUXI J. Multi‐objective optimization of reactive extrusion by genetic algorithms［J］. Journal of Applied Polymer Science，2014，132（16）：41862.
19	ZHANG S， ZHENG H， ZHANG Z， et al. Multi⁃objective optimization design of internal cooling structure of a sensor probe［J］. International Journal of Heat and Fluid Flow， 2024， 107： 109332.
20	ZHANG W， JIANG S， LI X， et al. Multi⁃objective optimization of concrete pumping S⁃pipe based on DEM and NSGA⁃II algorithm［J］. Powder Technology， 2024， 434： 119314.
21	朱复华著. 螺杆设计及其理论基础［M］. 北京轻工业出版社 1984：5.
22	KINGMA D P， BA J. Adam： A method for stochastic optimization［J］. CoRR，2014，arXiv：.
23	BERGSTRA J， BARDENET R， BENGIO Y， et al. Algorithms for hyper⁃parameter optimization［J］. Advances in neural information processing systems， 2011， 24： 2 546–2 554.
24	DEB K， PRATAP A， AGARWAL S， et al. A fast and elitist multiobjective genetic algorithm： NSGA⁃II［J］. IEEE transactions on evolutionary computation， 2002， 6（2）： 182⁃197.

温度/K	稠度/Nsⁿ·m^-2	非牛顿指数
433	9.36×10³	0.41
453	5.21×10³	0.46
473	4.31×10³	0.47

温度/K	稠度/Nsⁿ·m^-2	非牛顿指数
433	9.36×10³	0.41
453	5.21×10³	0.46
473	4.31×10³	0.47

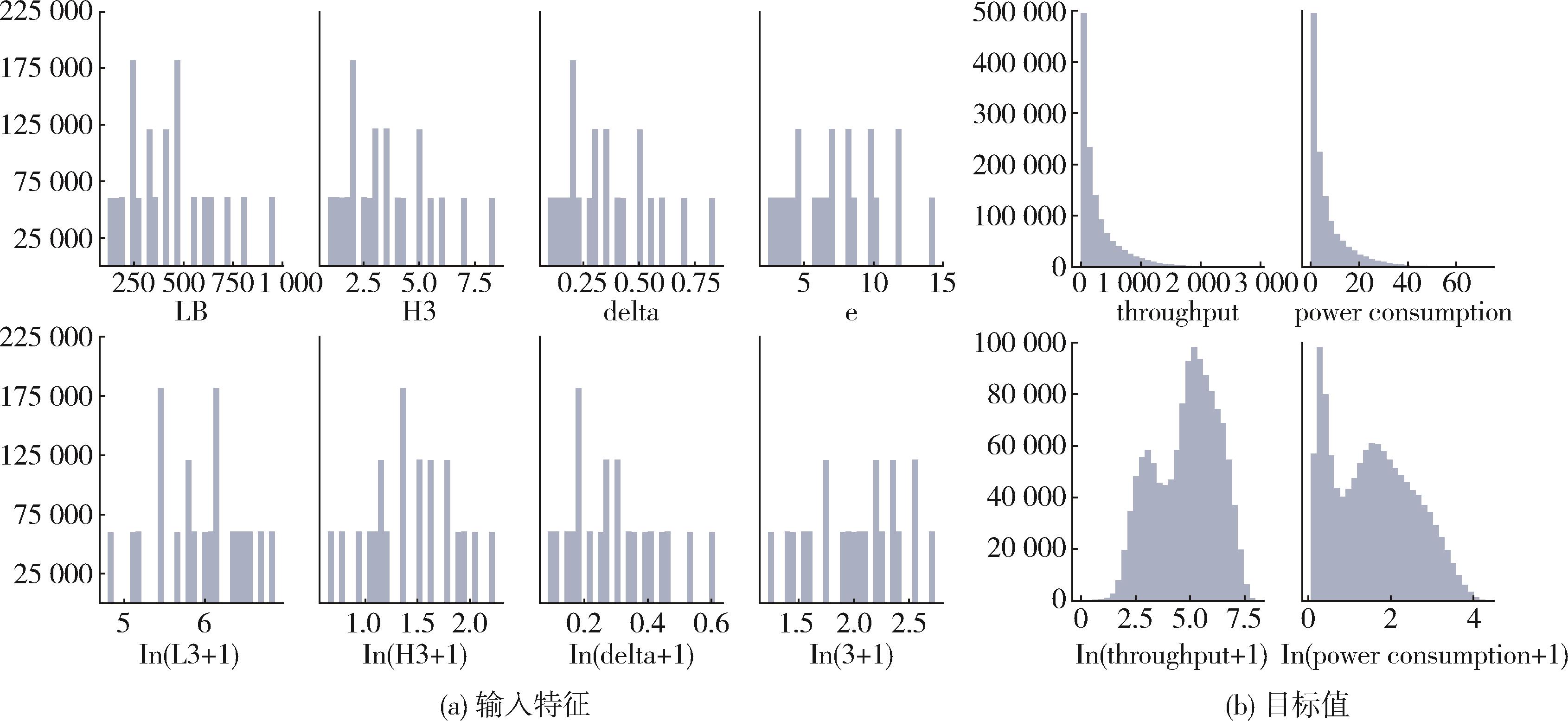

变量	单位	水平分布	水平数
熔体温度	K	433、453、473	3
螺杆转速	r/min	100、120、140、160、180、200	6
机头压力	MPa	4、9、14、19、24	5
熔体密度	kg/m³	800、840、880、920、960	5
螺杆直径	mm	30、40、60、70、80、100、120	7
计量段长度	mm	120、160、180、240、280、320、360、400、420、480、560、600、640、720、800、960	16
计量段螺槽深度	mm	0.9、1.2、1.5、1.8、2.0、2.1、2.4、2.8、3.0、3.5、3.6、4.0、4.2、4.9、5.0、5.6、6.0、7.0、8.4	19
螺纹升角	（°）	17、18、20、25、30	5
螺杆与机筒间隙	mm	0.09、0.12、0.15、0.18、0.2、0.21、0.24、0.28、0.3、0.35、0.36、0.4、0.42、0.49、0.5、0.56、0.6、0.7、0.84	19
螺棱法向宽度	mm	2.4、3.0、3.2、3.6、4.0、4.8、5.6、6.0、6.4、7.0、7.2、8.0、8.4、9.6、10.0、12.0、14.4	17

变量	单位	水平分布	水平数
熔体温度	K	433、453、473	3
螺杆转速	r/min	100、120、140、160、180、200	6
机头压力	MPa	4、9、14、19、24	5
熔体密度	kg/m³	800、840、880、920、960	5
螺杆直径	mm	30、40、60、70、80、100、120	7
计量段长度	mm	120、160、180、240、280、320、360、400、420、480、560、600、640、720、800、960	16
计量段螺槽深度	mm	0.9、1.2、1.5、1.8、2.0、2.1、2.4、2.8、3.0、3.5、3.6、4.0、4.2、4.9、5.0、5.6、6.0、7.0、8.4	19
螺纹升角	（°）	17、18、20、25、30	5
螺杆与机筒间隙	mm	0.09、0.12、0.15、0.18、0.2、0.21、0.24、0.28、0.3、0.35、0.36、0.4、0.42、0.49、0.5、0.56、0.6、0.7、0.84	19
螺棱法向宽度	mm	2.4、3.0、3.2、3.6、4.0、4.8、5.6、6.0、6.4、7.0、7.2、8.0、8.4、9.6、10.0、12.0、14.4	17

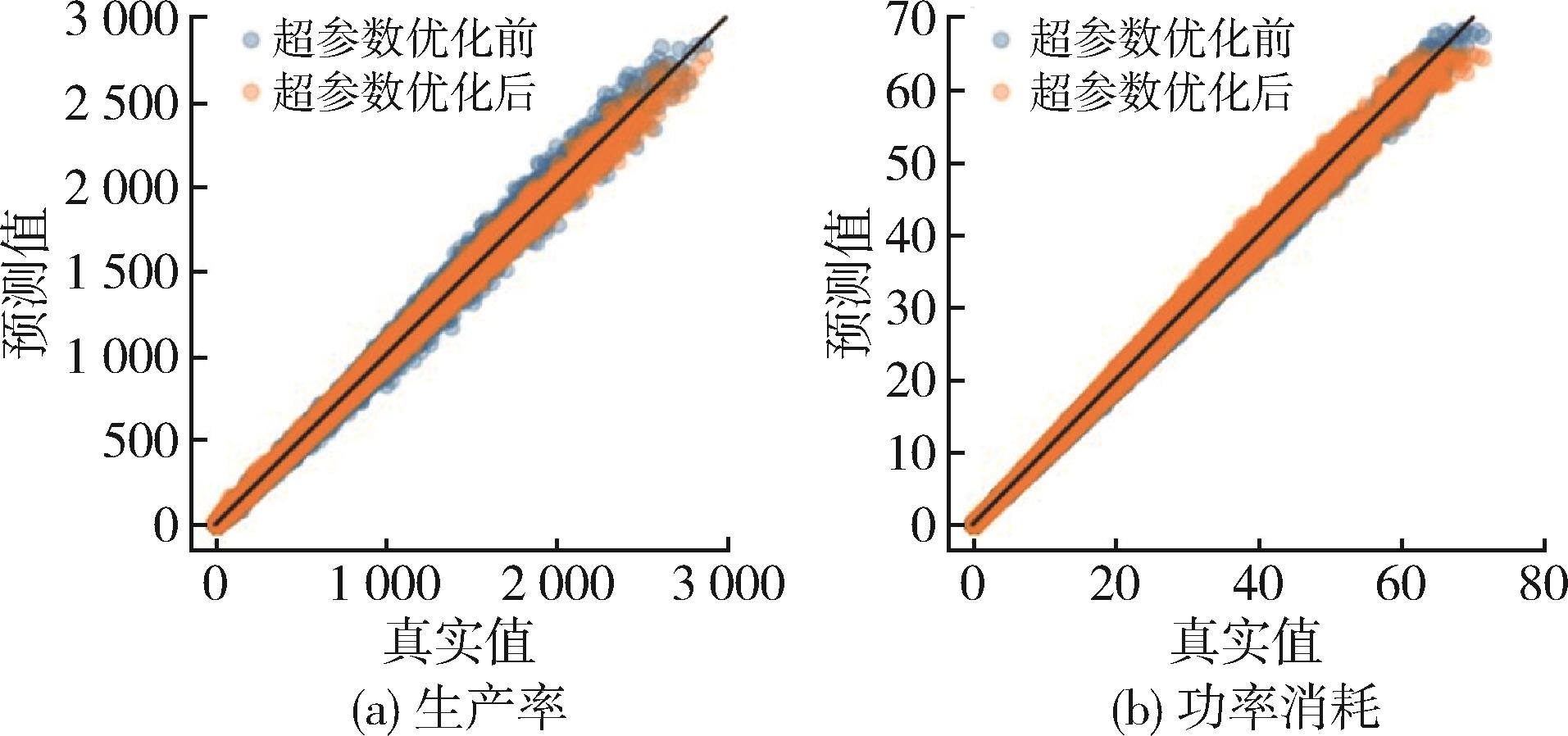

机器学习模型	训练时间/ s	验证时间/ s	验证均方误差	训练均方误差
Dummy	0.338	0.052	0.795	0.795
Ridge	0.588	0.055	0.069	0.069
Lasso	0.453	0.054	1.329	1.329
随机森林	218.128	9.319	0.002	0.000
XGBoost	24.984	0.140	0.006	0.006
LightGBM	3.035	0.405	0.009	0.009
CatBoost	53.944	0.104	0.004	0.004
ANN	50.826	0.192	0.002	0.002

基于ANN代理模型的单螺杆计量段结构参数优化

Optimization of structural parameters of single⁃screw metering section based on ANN surrogate model

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 11

参考文献 24

相关文章 11

编辑推荐

Metrics

本文评价

[1]	王晓东, 王权, 陈拓, 郑悦. 基于灰色关联分析和熵权法的双色注塑多目标参数优化[J]. 中国塑料, 2022, 36(7): 115-120.
[2]	刘赣华, 唐乃夫, 马瑞伍. 等距螺旋锥齿轮MIM工艺参数多目标优化[J]. 中国塑料, 2022, 36(3): 96-103.
[3]	任立辉, 李富柱, 王匀, 戴亚春, 杨辉, 许桢英. 基于优劣解距离法⁃灰色关联分析的注射成型质量多目标优化[J]. 中国塑料, 2022, 36(2): 96-102.
[4]	付钧泽, 张嘉楠, 姜红. 红外光谱法结合K⁃均值聚类与神经网络对饮料瓶的检验研究[J]. 中国塑料, 2021, 35(1): 91-97.
[5]	程新龙, 高琳, 李军民, 梅烨. 基于Kriging近似模型的车用散热器支撑骨架结构分析与优化[J]. 中国塑料, 2020, 34(8): 67-70.
[6]	卫辰洁, 王继芬, 范琳媛, 穆义龙, 杜浩宇. 基于光谱数据融合和人工神经网络的汽车灯罩鉴别[J]. 中国塑料, 2020, 34(12): 59-64.
[7]	贺圣彦, 楚纯朋, 邓娇, 曹中清. 基于CAE的厚壁塑件注塑工艺参数优化[J]. 中国塑料, 2016, 30(12): 58-62 .
[8]	杜遥雪, 石绍伟, 张贤宝, 李彬, 殷小春. 影响因子寻优差异法及其在合模机构优化中应用[J]. 中国塑料, 2016, 30(09): 58-64 .
[9]	姚文龙胡泽豪刘荣亮. 基于响应面模型和遗传算法的注塑工艺多目标优化 [J]. 中国塑料, 2014, 28(09): 76-80.
[10]	胡泽豪卫炜刘娟刘琨. 基于神经网络集的注射成型工艺参数多目标优化[J]. 中国塑料, 2010, 24(08): 64-71 .
[11]	欧笛声, 周雄新. 注塑机拉杆三角螺纹端卸载槽的多目标优化[J]. 中国塑料, 2007, 21(1): 99-.

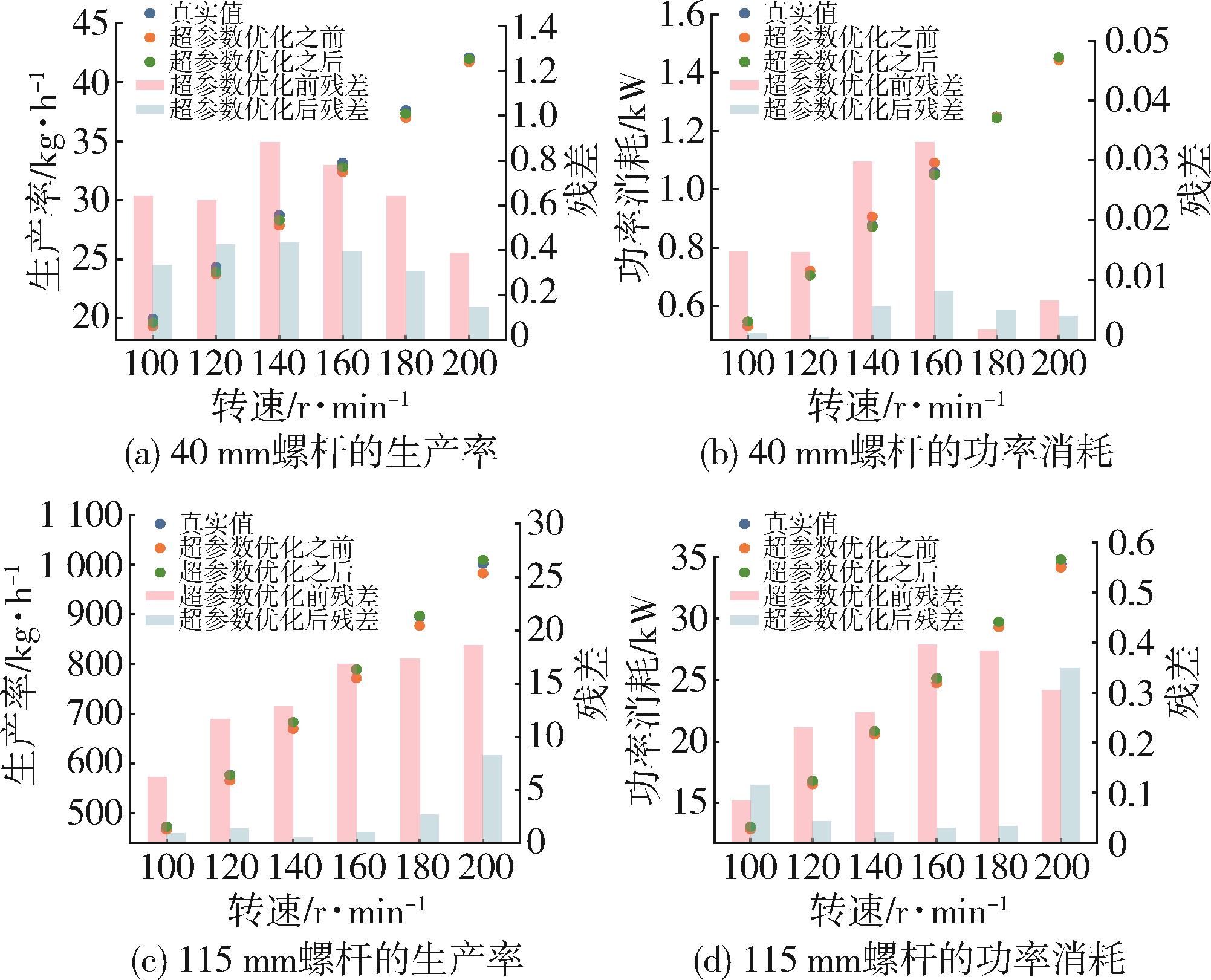

项目	生产率平均绝对百分比误差/%	功耗平均绝对百分比误差/%
