界面聚合法制备生物基呋喃PA及其性能表征

doi:10.19491/j.issn.1001-9278.2025.04.003

中国塑料 ›› 2025, Vol. 39 ›› Issue (4): 14-19.DOI: 10.19491/j.issn.1001-9278.2025.04.003

界面聚合法制备生物基呋喃PA及其性能表征

侯利珂¹, 赵世坤¹, 赵彪¹, 郭洪元², 邓建平¹, 潘凯¹()

^1.北京化工大学材料科学与工程学院，北京 100029
^2.中国石油天然气股份有限公司辽阳石化分公司，辽宁辽阳 111003

收稿日期:2024-06-07 出版日期:2025-04-26 发布日期:2025-04-23
通讯作者: 潘凯（1978-），男，教授，从事新型PA树脂制备研究工作，pankai@mail.buct.edu.cn
E-mail:pankai@mail.buct.edu.cn

Preparation and characterization of bio⁃based furan polyamide by interfacial polymerization

HOU Like¹, ZHAO Shikun¹, ZHAO Biao¹, GUO Hongyuan², DENG Jianping¹, PAN Kai¹()

^1.College of Materials Science and Engineering，Beijing University of Chemical Technology，Beijing 100029，China
^2.Petro China Liaoyang Petrochemical Branch，Liaoyang 111003，China

Received:2024-06-07 Online:2025-04-26 Published:2025-04-23
Contact: PAN Kai E-mail:pankai@mail.buct.edu.cn

摘要/Abstract

摘要：

以2，5⁃呋喃二甲酰氯（FDCl）和脂肪族二胺（C=4、6、8）为原料，通过界面聚合法合成了一系列生物基呋喃PA（PAXFs），包括聚四亚甲基呋喃酰胺（PA4F）、聚六亚甲基呋喃酰胺（PA6F）和聚八亚甲基呋喃酰胺（PA8F）。傅里叶变换红外光谱仪（FTIR）、核磁共振光谱仪（NMR）以及凝胶渗透色谱仪（GPC）结果表明，成功制备了高分子量的PAXFs。差示扫描量热仪（DSC）和X⁃射线衍射仪（XRD）结果表明，PA4F是半结晶PA，而PA6F和PA8F是无定形PA，这可能是由于分子链中呋喃环间的相互作用以及呋喃环和丁二胺结构单元的共平面特性，导致PA4F的分子链较规整，结晶程度高。热失重分析仪（TG）和紫外⁃可见光分光光度计（UV⁃vis）结果表明，PAXFs具有良好的耐热性和透明性，最大热分解温度和紫外可见光760 nm处的透过率分别高达450 ℃和91.1%。

关键词: 2, 5-呋喃二甲酰氯, 生物基呋喃PA, 界面聚合

Abstract:

A series of furan⁃based polyamides （PAXFs）， including poly（tetramethylene furanamide）（PA4F）， poly（hexamethylene furanamide）（PA6F）， and poly（octamethylene furanamide）（PA8F）， were synthesized using 2，5⁃furandiformyl chloride and aliphatic diamines （C=4，6，8） as raw materials through interfacial polymerization. The characterization results obtained from FTIR， NMR and GPC tests confirmed the successful preparation of PAXFs with a high molecular weight. DSC and XRD analysis results indicated that PA4F was a semi⁃crystalline polyamide， whereas PA6F and PA8F were amorphous polyamides. This result may be due to the interaction between the furan ring and furan ring in the molecular chain as well as the coplanar structure of the furan ring and butylamine units， which resulted in a more regular molecular chain and a higher crystallinity degree of PA4F. TGA and UV⁃vis spectroscopy characterization results indicated that PAXFs had good heat resistance and transparency， and its maximum thermal decomposition temperature and transmittance at 760 nm of UV visible light reached 450 ℃ and 91.1 %， respectively.

Key words: 2, 5-furandiformyl chloride, biobased furan polyamide, interfacial polymerization

中图分类号:

TQ323.6

侯利珂, 赵世坤, 赵彪, 郭洪元, 邓建平, 潘凯. 界面聚合法制备生物基呋喃PA及其性能表征[J]. 中国塑料, 2025, 39(4): 14-19.

HOU Like, ZHAO Shikun, ZHAO Biao, GUO Hongyuan, DENG Jianping, PAN Kai. Preparation and characterization of bio⁃based furan polyamide by interfacial polymerization[J]. China Plastics, 2025, 39(4): 14-19.

图/表 10

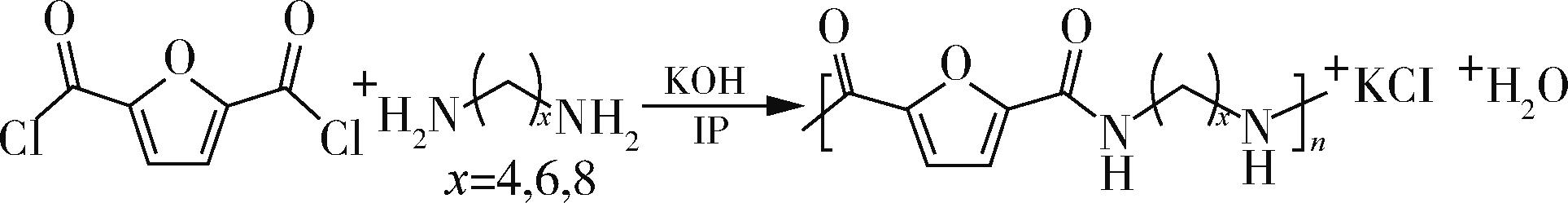

图1 PAXFs的合成反应方程式

Fig.1 Synthesis reaction equation of PAXFs

图2 PA6F合成因素影响探究

Fig.2 Research on the influence of PA6F synthesis factors

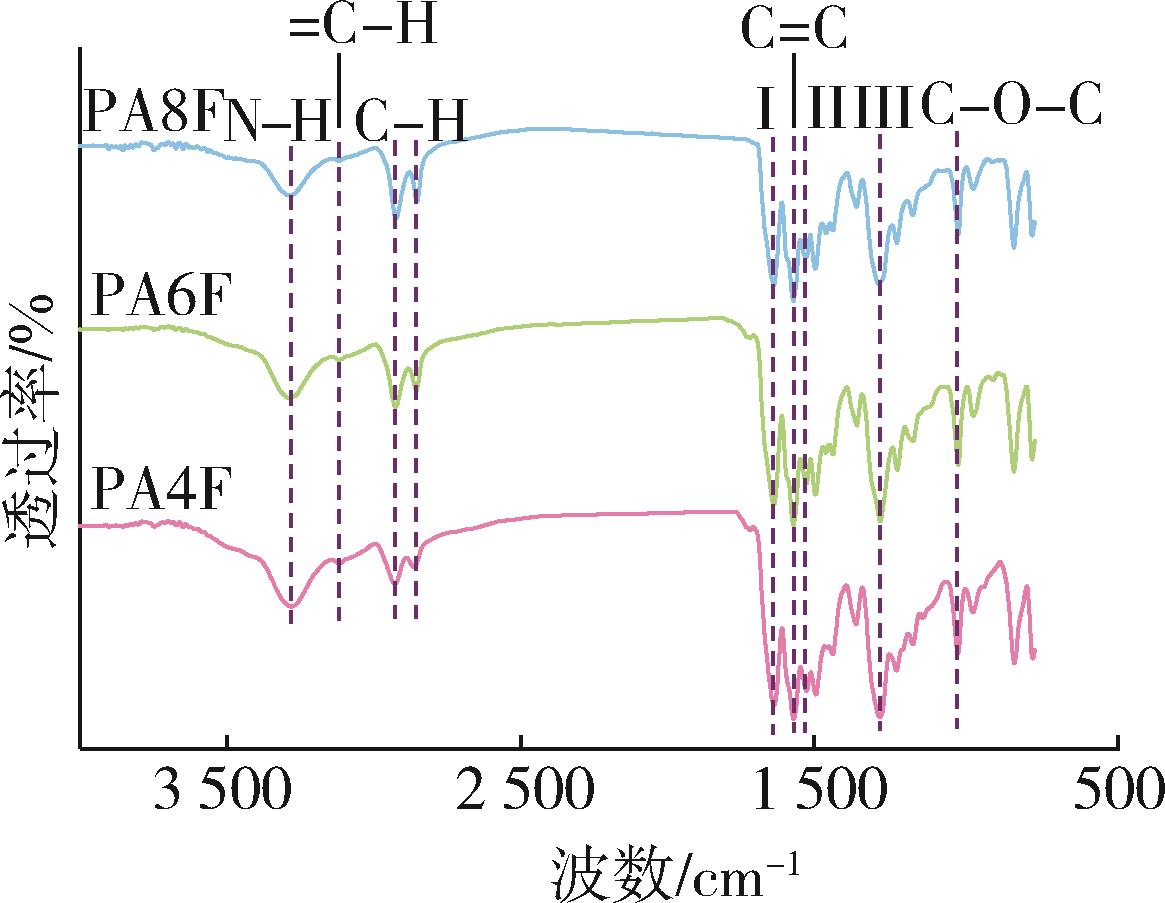

图3 PAXFs的FTIR谱图

Fig.3 FTIR spectra of PAXFs

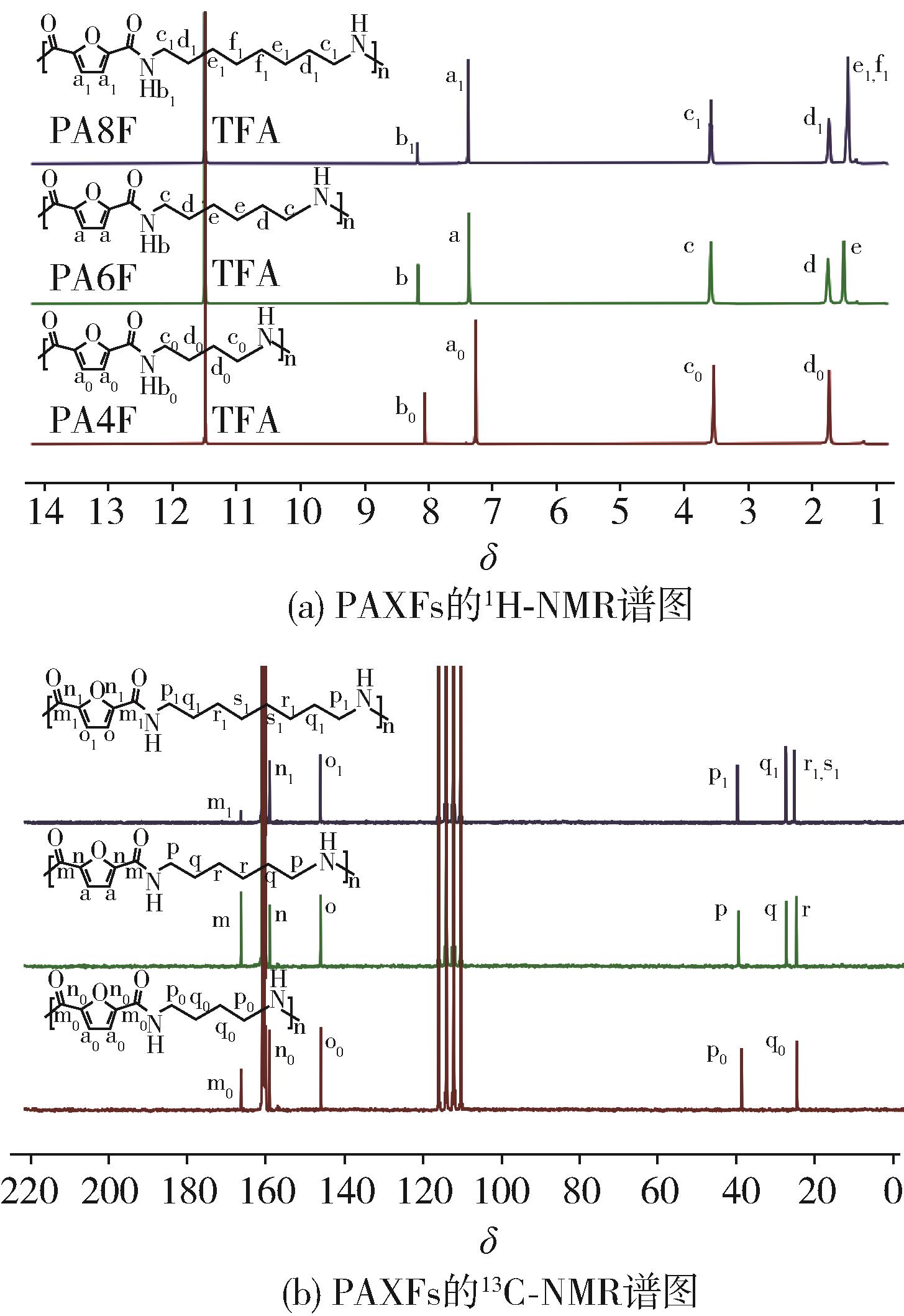

图4 PAXFs的1H⁃NMR和13C⁃NMR谱图

Fig.4 1H⁃NMR and 13C⁃NMR spectra of PAXFs

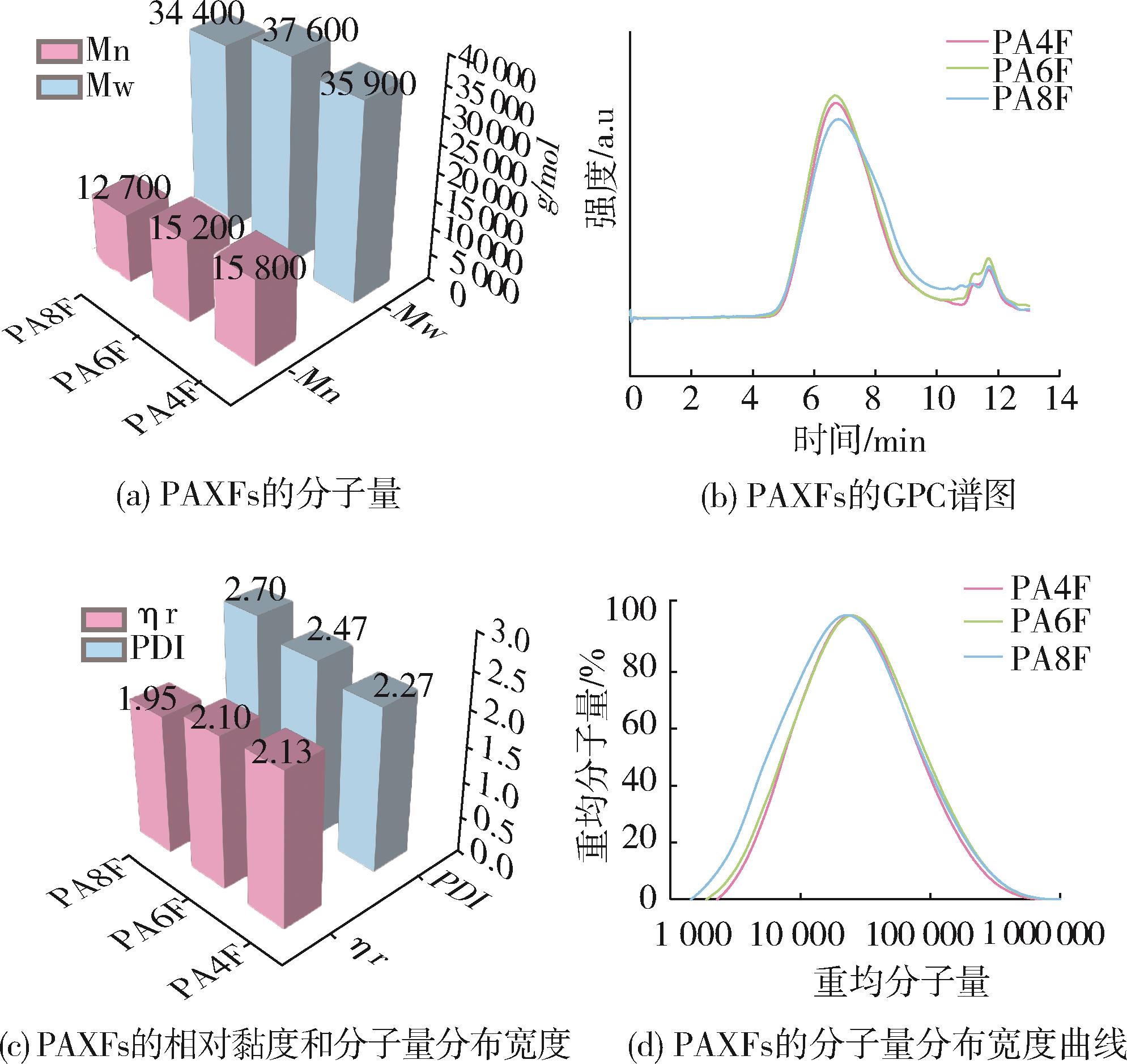

图5 PAXFs的分子量、GPC谱图、相对黏度和分子量分布宽度曲线

Fig.5 Molecular weight， GPC spectra， relative viscosity， and molecular weight distribution width curve of PAXFS

样品	M_n /g·mol^-1	M_w /g·mol^-1	PDI	η_r	产率/%	T_g/℃	T_m/℃	T_c/℃	T_d⁃max/℃
PA4F	15 800	35 900	2.27	2.13	81.49	158	286	209	431
PA6F	15 200	37 600	2.47	2.10	88.73	138	-	-	445
PA8F	12 700	34 400	2.70	1.92	91.85	121	-	-	450

表1 PAXFs的分子量和热性能

Tab.1 Molecular weight and thermal properties of PAXFs

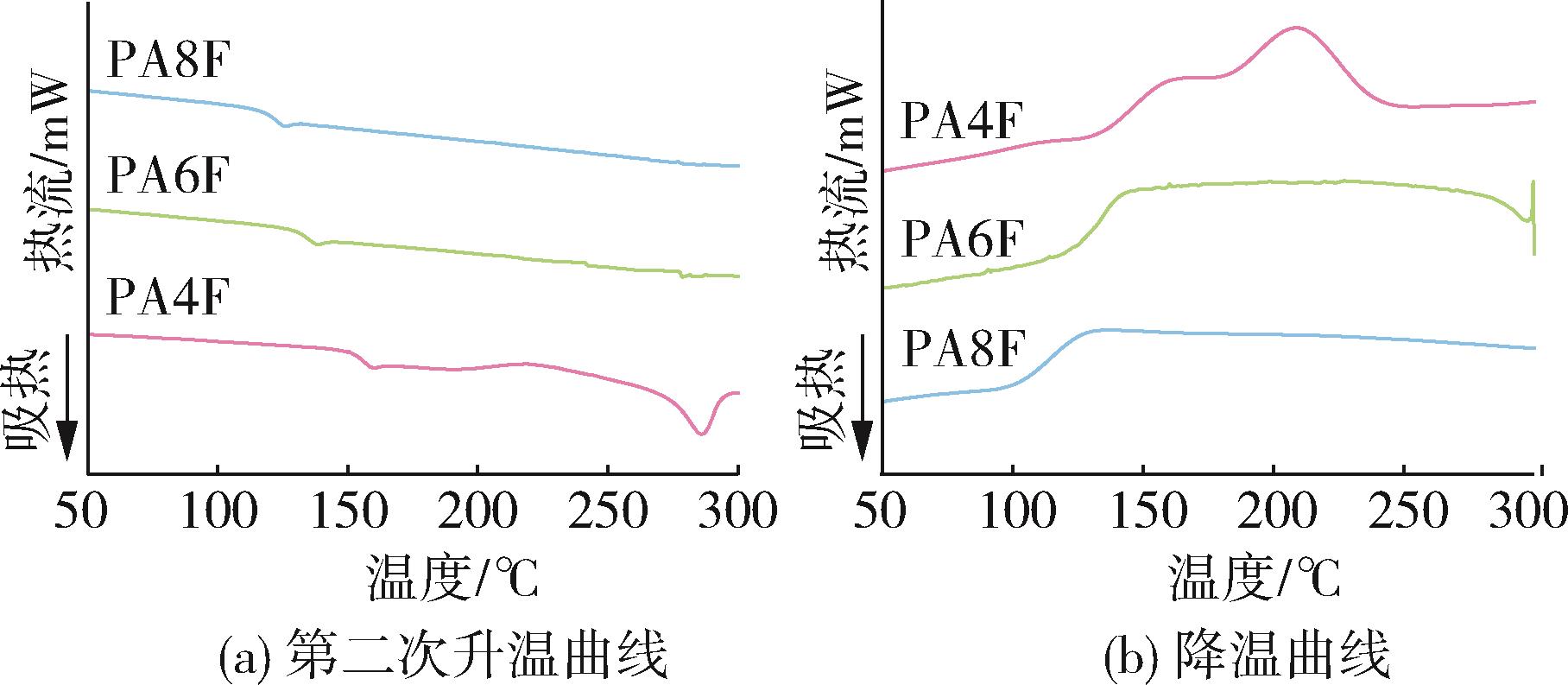

图6 PAXFs的DSC曲线

Fig.6 DSC curves of PAXFs

图7 PAXFs的TG曲线

Fig.7 TG curves of PAXFs

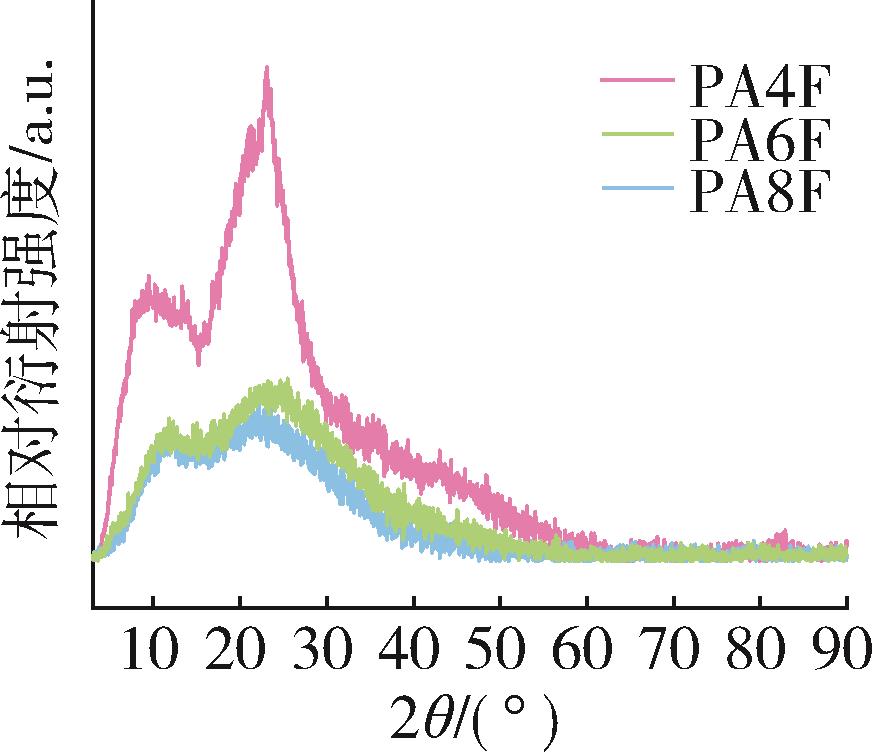

图8 PAXFs的XRD谱图

Fig.8 XRD spectra of PAXFs

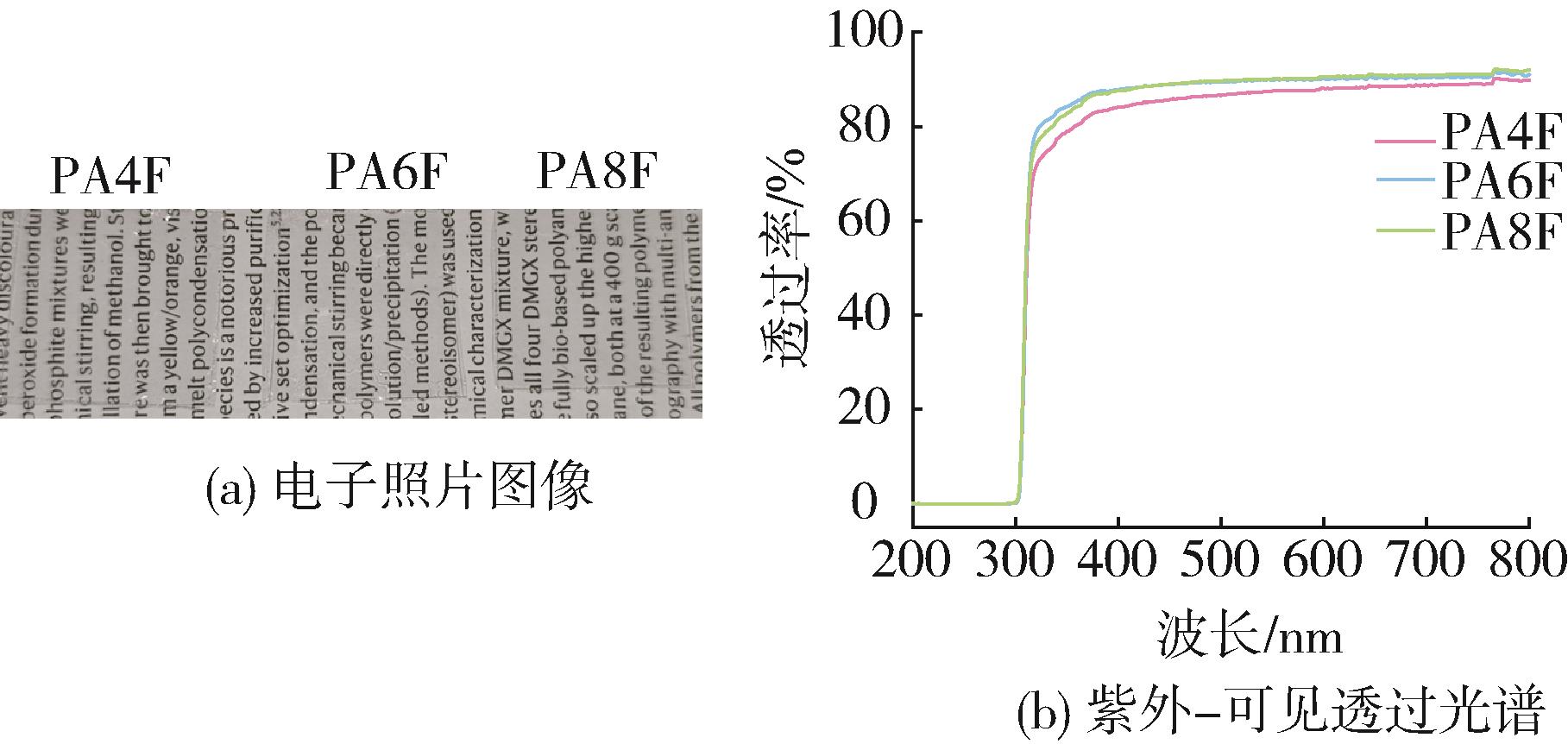

图9 PAXFs的电子照片图像和紫外⁃可见透过光谱

Fig.9 Electronic photo image and UV⁃vis transmission spectra of PAXFS

参考文献 22

1	XIE S， WANG W J， YAO J H， et al. Synthesis of biobased polyamide PA5T and its furan copolymer and study on non⁃isothermal crystallization kinetics［J］. Journal of Polymers and the Environment， 2023， 31（8）： 3 585⁃3 603.
2	毛磊，何廷伟，潘利剑，等. 含呋喃环的生物基PA合成与性能表征［J］. 塑料， 2022， 51（3）： 88⁃92.
	MAO L， HE T W， PAN L J， et al. Synthesis and characterization of biobased furan⁃containing polyamides［J］. Plastics， 2022， 51（3）： 88⁃92.
3	李振环，杨雪晴，苏坤梅，等. 环境友好型呋喃基PA材料的制备与性能［J］. 天津工业大学学报， 2022， 41（4）： 1⁃7.
	LI Z H， YANG X Q， SU K M， et al. Preparation and performance of environment friendly furan⁃based polyamide materials［J］. Journal of Tiangong University， 2022， 41（4）： 1⁃7.
4	CAO M， ZHANG C H， HE B， et al. Synthesis of 2，5⁃furandicarboxylic acid⁃based heat⁃resistant polyamides under existing industrialization process［J］. Macromolecular Research， 2017， 25（7）： 722⁃729.
5	Miao X， Fischmeister C， Dixneuf P H， et al. Polyamide precursors from renewable 10⁃undecenenitrile and methyl acrylate via olefin cross⁃metathesis［J］. Green Chemistry， 2012， 14（8）： 2 179⁃2 183.
6	Adkins J， Pugh S， McKenna R， et al. Engineering microbial chemical factories to produce renewable "biomonomers"［J］. Frontiers in Microbiology， 2012， 3： 313.
7	ZHAO S K， GONG S， ZHAO B， et al. Mechanism study of the polymerization of polyamide 56： reaction kinetics and process parameters.［J］. Macromolecular Rapid Communications， 2023， 44（24）： 2300371.
8	YANG K J， LIU Y L， ZHENG Z K， et al. Synthesis and thermal degradation mechanism of a semi⁃aromatic copolyamide from renewable sources［J］. Polymer Degradation and Stability， 2022， 203： 110089.
9	FENG W T， ZOU G J， DING Y， et al. Effect of aliphatic diacid chain length on properties of semiaromatic copolyamides based on PA10T and their theoretical study［J］. Industrial & Engineering Chemistry Research， 2019， 58（17）： 7 217⁃7 226.
10	XIE S， YANG J C， WANG X J， et al. Synthesis of fully biobased semi⁃aromatic furan polyamides with high performance through facile green synthesis process［J］. European Polymer Journal， 2022， 162： 110932.
11	AI T H， ZOU G J， FENG W T， et al. Biobased semiaromatic polyamides derived from dimethyl furan2，5⁃dicarboxylate： influence of the composition on their properties［J］. ACS Sustainable Chemistry & Engineering， 2022， 10（41）： 13 792⁃13 804.
12	HUANG W， HU X， ZHAI J， et al. Biorenewable furan⁃containing polyamides［J］. Materials Today Sustainability， 2020， 10： 100049.
13	WANG Q F， WANG J G， DONG Y X， et al. Synthesis of 2，5⁃furandicarboxylic acid⁃based biodegradable copolyesters with excellent gas barrier properties composed of various aliphatic diols［J］. European Polymer Journal， 2022， 181： 111677.
14	Pandey S， Dumont M， Orsat V， et al. Biobased 2，5⁃furandicarboxylic acid （FDCA） and its emerging copolyesters’ properties for packaging applications［J］. European Polymer Journal， 2021， 160： 110778.
15	MAO L， Pan L J， Ma B M， et al. Synthesis and characterization of bio⁃based amorphous polyamide from dimethyl furan-2，5⁃dicarboxylate［J］. Journal of Polymers and the Environment， 2021， 30（3）： 1⁃8.
16	黄卫军，朱宁，方正，等. 含呋喃环生物基聚酰胺的合成［J］. 化学进展， 2018， 30 （12）： 1 836⁃1 843.
	HUANG W J， ZHU N， FANG Z， et al. Synthesis of biobased furan⁃containing polyamides［J］. Progress in Chemistry， 2018， 30（12）： 1 836⁃1 843.
17	Kamran M， Davidson M G， Tsanaktsis V， et al. Structure⁃pro⁃perty insights of semi⁃aromatic polyamides based on renewable furanic monomer and aliphatic diamines［J］. European Polymer Journal， 2022， 178： 111496.
18	Kamran M， Davidson M G， Tsanaktsis V， et al. Synthesis and characterisation of polyamides based on 2，5⁃furandicarboxylic acid as a sustainable building block for engineering plastics［J］. Polymer Chemistry， 2022， 13： 3 433⁃3 443.
19	Cureton L T， Napadensky E， Annunziato C， et al. The effect of furan molecular units on the glass transition and thermal degradation temperatures of polyamides［J］. Journal of Applied Polymer Science， 2017， 134（46）： DOI： 10.1002/app.45514.
20	HUANG W J， ZHAI J L， ZHANG C Q， et al. 100% bio⁃based polyamide with temperature/ultrasound dually triggered reversible cross⁃linking［J］. Industrial & Engineering Chemistry Research， 2020， 59（30）： 13 588⁃13 594.
21	Maniar D， Hohmann K F， JIANG Y， et al. Enzymatic polymerization of dimethyl 2，5⁃furandicarboxylate and heteroatom diamines［J］. Applied Polymer Materials， 2018， 3（6）： 7 077⁃7 085.
22	Lee S J， Choi E J， Jeong Y G. Phosphorylation⁃assisted synthesis and characterizationof poly（3，4'⁃oxydiphenylene furanamide） as a whollyaromatic polyamide using biomass⁃derived 2，5⁃furandicarboxylic acid［J］. Journal of Applied Polymers Science， 2022， 139（28）： 52609.

[1]	侯利珂赵世坤赵彪郭洪元邓建平潘凯. 界面聚合法制备生物基呋喃PA及其性能表征[J]. , 2025, 39(5): 14-19.
[2]	王晓辉, 董黎明, 顾俊杰, 么冰, 陈艳, 李靖. 2，6⁃单取代双酚A间苯二甲醛树脂的合成及其在可逆热敏变色复合NiBR膜中的应用[J]. 中国塑料, 2024, 38(4): 32-39.
[3]	许智扬, 祝钧. 5⁃羟甲基糠醛路线合成2，5⁃呋喃二甲酸的研究进展[J]. 中国塑料, 2024, 38(2): 61-69.
[4]	刘力荣, 陈敏剑, 王建东, 张彦君, 王仑, 李洲, 高建国. 国内外再生塑料标准比对[J]. 中国塑料, 2024, 38(12): 130-137.
[5]	房晓彤, 石烨榕, 胡晶. 光固化3D直写打印用双酚A型环氧丙烯酸酯光敏树脂的制备和性能研究[J]. 中国塑料, 2024, 38(11): 27-32.
[6]	焦晓龙, 党开放, 周洋, 马艺涛, 王金领, 谢鹏程. 从德国K展2022看注塑产业发展新趋势[J]. 中国塑料, 2024, 38(1): 49-54.
[7]	沈一蕊, 周文斌, 张菁菁, 赵承仲, 高华坤, 沈曙光, 刘德开, 蒋平平. 中长碳链氯化石蜡在聚氯乙烯制品中的应用及性能研究[J]. 中国塑料, 2023, 37(1): 31-37.
[8]	王倩, 杨康宁, 翟绍雄, 尹立坤, 何少剑, 林俊. 高质子传导率及尺寸稳定性复合质子交换膜制备及性能研究[J]. 中国塑料, 2022, 36(8): 62-68.
[9]	王金业, 唐博虎, 杨立宁, 谢猛, 郭泽朝, 杨光. PA12试件多射流熔融成型工艺研究[J]. 中国塑料, 2022, 36(6): 81-86.
[10]	蒋森, 王立岩, 陈延明, 张乐, 翟桂法. MPO改性PBS共聚酯的合成及其热性能研究[J]. 中国塑料, 2022, 36(4): 24-29.
[11]	李泽洋, 岑兰, 陈胜, 陈伟杰, 杜兵华, 张二帅. 羧基丁腈橡胶/PA12热塑性弹性体的制备及性能研究[J]. 中国塑料, 2022, 36(3): 15-20.
[12]	杨羽轩, 柳召刚, 赵金钢, 黄旭博, 陈明光, 胡艳宏, 吴锦绣, 冯福山. 吡嗪⁃2，3⁃二羧酸镧的合成及其对聚氯乙烯稳定性的作用[J]. 中国塑料, 2022, 36(2): 103-110.
[13]	张瑞, 姚佳斌, 李轩, 何雪莲. 双向可逆形状记忆乙烯⁃醋酸乙烯酯共聚物的制备和性能研究[J]. 中国塑料, 2022, 36(12): 6-15.
[14]	蘧延庆, 查雨欣, 贾宏葛, 徐双平, 张明宇. 界面聚合技术制备分离膜的研究进展[J]. 中国塑料, 2022, 36(11): 150-157.
[15]	冯珊, 蒋平平, 张萍波, 张哲铭, 张凯, 顾倩. 低挥发环保增塑剂对苯二甲酸二（2⁃丙基庚）酯的应用研究[J]. 中国塑料, 2022, 36(1): 135-141.

界面聚合法制备生物基呋喃PA及其性能表征

Preparation and characterization of bio⁃based furan polyamide by interfacial polymerization

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 10

参考文献 22

相关文章 15

编辑推荐

Metrics

本文评价
