超薄型全生物降解渗水地膜研制及其性能分析

doi:10.19491/j.issn.1001-9278.2025.05.015

中国塑料 ›› 2025, Vol. 39 ›› Issue (5): 95-100.DOI: 10.19491/j.issn.1001-9278.2025.05.015

超薄型全生物降解渗水地膜研制及其性能分析

姚建民¹^,²(), 毕昕媛²(), 李瑞珍², 姚媛媛¹^,³, 刘钊¹^,⁴, 杨瑞平¹^,², 姜丽娜⁵

^1.山西微通渗水膜生物科技有限公司，太原 030006
^2.山西农业大学农业经济管理学院，太原 030006
^3.山西职业技术学院，太原 030006
^4.山西农业大学园艺学院，太原 030006
^5.沁县农业技术推广中心，山西长治 046400

收稿日期:2024-07-01 出版日期:2025-05-26 发布日期:2025-05-22
通讯作者: 毕昕媛（1989—），女，副研究员，从事旱作农业研究，bixinyuan98@163.com
E-mail:841952252@qq.com;bixinyuan98@163.com
作者简介:姚建民（1956—），男，研究员，从事渗水地膜研究，841952252@qq.com
基金资助:
国家重点研发计划项目(2023YFD1600703);山西省重点研发计划项目(202102140601011?1);国家重点研发计划项目(2021YFD1700700)

Preparation and performance of ultra⁃thin fully biodegradable water⁃permeable mulching films

YAO Jianmin¹^,²(), BI Xinyuan²(), LI Ruizhen², YAO Yuanyuan¹^,³, LIU Zhao¹^,⁴, YANG Ruiping¹^,², JIANG Lina⁵

^1.Shanxi Weitong Water?Permeable Membrane Biotechnology Co，Ltd，Taiyuan 030006，China
^2.College of Agricultural Economics and Management，Shanxi Agricultural University，Taiyuan 030006，China
^3.Shanxi Polytechnic College，Taiyuan 030006，China
^4.College of Horticulture，Shanxi Agricultural University，Taiyuan 030006，China
^5.Qinxian Agricultural Technology Extension Center，Changzhi 046400，China

Received:2024-07-01 Online:2025-05-26 Published:2025-05-22
Contact: BI Xinyuan E-mail:841952252@qq.com;bixinyuan98@163.com

摘要/Abstract

摘要：

对聚碳酸亚丙酯（PPC）、聚己二酸丁二醇酯/对苯二甲酸丁二醇酯（PBAT）、抗老化聚碳酸酯丙烯酯（PCU）、偶联性强力渗水助剂（SJ）以及抗紫外助剂进行组配，结合吹塑温度等工艺设定等的优选，研制出了厚度为0.006 mm±0.000 2 mm超薄型全生物降解渗水地膜产品。该产品性能测试结果表明：拉伸负荷纵向/横向为2.92 N/1.90 N；断裂标称应变纵向/横向为195 %/522 %；直角撕裂负荷纵向/横向为0.9 N/1.1 N；安全有效使用寿命期≥86 d；水蒸气透过量<370 g（m²·24 h）^-1，上述指标全部达到国标GB/T 35795—2017中0.01 mm膜的性能指标要求。此外还增加了透气和渗水功能，透气性能为 60 s（23 ℃·100 mm·100 mm·20 g）^-1，渗水速率 ≥15 000 g（23 ℃·m²·24 h）^-1，碱降解速率≥8.5 g/（23 ℃·10 g·48 h）。该产品性能优良，与0.01 mm全生物降解地膜相比，单位面积用量可减少40 %。

关键词: 聚碳酸亚丙酯, 聚己二酸丁二醇酯/对苯二甲酸丁二醇酯, 降解渗水地膜, 水气透过量, 节本增效

Abstract:

A ultra⁃thin fully biodegradable water permeable mulching film with a thickness of 0.006 mm±0.000 2 mm was developed by combining polycarbonate propylene， polybutylene adipate terephthalate， anti⁃aging polycarbonate propylene ester， strong coupling water permeable auxiliary agent， and anti⁃UV agent， and its blowing temperature and processing conditions were optimized. The results of performance analysis indicated that the longitudinal/transverse tensile load， breaking nominal strain， and right⁃angle tearing load of the film was 2.92 N/1.90 N， 195 %/522 %， and 0.9 N/1.1 N， respectively. Its safe and effective service life was greater than 86 d， and its water vapor permeability was lower than 370 g/（m²·24 h）. All these indicators could meet the performance requirements for 0.01 mm film according to the national standard GB/T 35795—2017. In addition， the film had a function of air permeability and water permeability with an air permeability rate of 60 s/（23 ℃·100 mm·100 mm·20 g） and a water permeability rate of over 15 000 g/（23 ℃·m²·24 h）. Its alkaline degradation rate was also greater than 8.5 g/（23 ℃·10 g·48 h）. This type of film not only has excellent performance but also reduces the consumption by 40 % per unit area compared to the 0.01 mm fully biodegradable mulching film.

Key words: poly（carbonate propylene）, poly（butylene adipate terephthalate）, biodegradable water?permeable mulch film, water vapor permeability, cost reduction and efficiency enhancement

中图分类号:

TQ320.7

姚建民, 毕昕媛, 李瑞珍, 姚媛媛, 刘钊, 杨瑞平, 姜丽娜. 超薄型全生物降解渗水地膜研制及其性能分析[J]. 中国塑料, 2025, 39(5): 95-100.

YAO Jianmin, BI Xinyuan, LI Ruizhen, YAO Yuanyuan, LIU Zhao, YANG Ruiping, JIANG Lina. Preparation and performance of ultra⁃thin fully biodegradable water⁃permeable mulching films[J]. China Plastics, 2025, 39(5): 95-100.

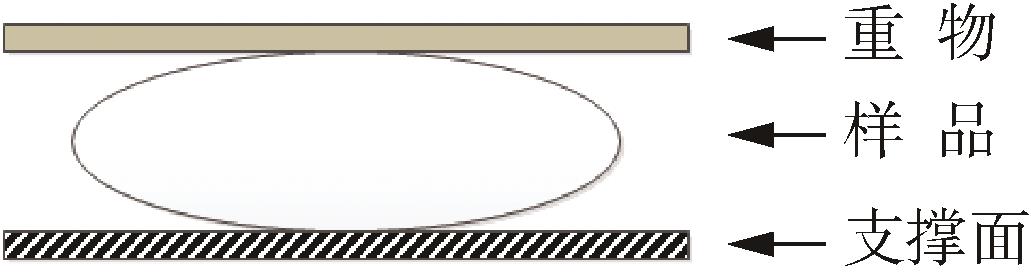

图/表 7

参考文献 23

1	严昌荣，何文清，薛颖昊，等.生物降解地膜应用与地膜残留污染防控［J］.生物工程学报，2016，32（06）：748⁃760.
	YAN C R， HE W Q， XUE YH， et al. Application of biodegradable mulching films and prevention and control of mulching film residue pollution ［J］. Chinese Journal of Biotechnology， 2016， 32（06）： 748⁃760.
2	张明明，周迎鑫，陈敬文，等.可降解地膜分类与研发应用现状［J］.农业环境科学学报，2024，16：1⁃13.
	ZHANG M M， ZHOU Y X， CHEN J W， et al. Classification， research and development， and application status of degradable mulching films ［J］. Journal of Agro⁃Environment Science， 2024， 16： 1⁃13.
3	QI RM， JONES D L， LIU Q Y，et al. Field test on the biodegradation of poly（butylene adipate⁃co⁃terephthalate） based mulch films in soil ［J］. Polymer Testing， 2021，93：107009.
4	Zumstein M T， Schintlmeister A， Nelson T F，et al. Biodegradation of synthetic polymers in soils：Tracking carbon into CO₂ and microbial biomass［J］.Science Advance， 2018，4：9024
5	韦昶，吕明福，郭鹏，等.生物降解地膜制备及其应用研究进展［J］.塑料科技，2023，51（06）：112⁃117.
	WEI C， LYU M F， GUO P， et al. Research progress on the preparation and application of biodegradable mulching films ［J］. Plastics Science and Technology， 2023， 51（06）： 112⁃117.
6	严昌荣，何文清，刘恩科，等.作物地膜覆盖安全期概念和估算方法探讨［J］.农业工程学报，2015，31（09）：1⁃4.
	YAN C R， HE W Q， LIU E K， et al. Concept and estimation of crop safety period of plastic film mulching ［J］. Transactions of the Chinese Society of Agricultural Engineering，2015，31（09）：1⁃4.
7	毕昕媛，姚建民.聚碳酸亚丙酯生物降解渗水地膜的研制及性能分析［J］.中国塑料，2021，35（10）：21⁃25.
	BI X Y， YAO J M. Development and performance analysis of polypropylene carbonate biodegradable permeable mulching film ［J］. China Plastics， 2021， 35（10）： 21⁃25.
8	姚建民.一种降解渗水农田覆盖薄膜的加工工艺及其应用［P］.中国，CN 110079070B.2021⁃05⁃28
9	中华人民共和国国家质量监督检验检疫总局. 全生物降解农用地面覆盖薄膜：［S］.北京：中国国家标准化管理委员会，2018⁃07⁃01.
10	山西微通渗水膜生物科技有限公司. PPC基全生物降解（渗水）农用地面覆盖薄膜：［S］.企业标准信息公共服务平台， 2022⁃01⁃15.
11	国家市场监督管理总局. 塑料薄膜与薄片水蒸气透过性能测定杯式增重与减重法：［S］. 北京：中国国家标准化管理委员会， 2022⁃06⁃01.
12	姚建民，杨三维，姚媛媛等.一种降解地膜的快速测试方法，CN 107449689 B［P］. 中国，2019⁃11⁃12.
13	中关村材料试验技术联盟. 生物降解农用地面覆盖薄膜通用技术评价体系：T/CSTM 00852—2023 ［S］. 2023⁃08⁃12.
14	康绍忠.土壤⁃植物⁃大气连续体水分传输动力学及其应用［J］.力学与实践，1993，（01）：11⁃19.
	KANG S Z. Water transport dynamics in soil⁃plant⁃atmosphere continuum and its application ［J］. Mechanics in Engineering， 1993，（01）： 11⁃19.
15	姚建民，张宝林，殷海善.渗水地膜利用旱地小雨量资源研究［J］.水土保持通报，1998，（03）：25⁃30.
	YAO J M， ZHANG B L， YIN H S. Study on the utilization of small rainfall resources in dryland with permeable mulching film ［J］. Bulletin of Soil and Water Conservation， 1998，（03）： 25⁃30.
16	殷海善，姚建民，杨瑞平.渗水地膜覆盖玉米试验研究综述［J］.水土保持研究，2000，（04）：47⁃49.
	YIN H S， YAO J M， YANG R P. A review of experimental studies on corn cultivation with permeable mulching film ［J］. Research of Soil and Water Conservation， 2000，（04）： 47⁃49.
17	姚建民，殷海善.降水资源有效化与旱地农业［J］.资源科学，1999，（04）：50⁃53.
	YAO J M， YIN H S. Effective utilization of precipitation resources and dryland agriculture ［J］. Resources Science， 1999，（04）： 50⁃53.
18	闫乃桐，张佳丽，王仕稳，等.降解地膜和渗水地膜覆盖对中国北方主要旱地作物产量和水分利用效率效应的Meta分析［J］.水土保持通报，2020，40（06）：121⁃129.
	YAN N T， ZHANG J L， WANG S W， et al. Meta⁃analysis of the effects of degradable mulching films and permeable mulching films on the yield and water use efficiency of major dryland crops in northern China ［J］. Bulletin of Soil and Water Conservation， 2020， 40（06）： 121⁃129.
19	姚建民.渗水地膜研制及其应用［J］.作物学报，2000，（02）：185⁃189.
	YAO J M. Development and application of permeable mulching film ［J］. Acta Agronomica Sinica， 2000，（02）： 185⁃189.
20	毕昕媛，姚建民，杨三维，等.PPC生物降解渗水地膜覆盖高粱试验［J］.山西农业科学 2020，48（1）：68⁃70，116
	BI X Y， YAO Y J， YANG S W， et al. PPC biodegradable permeable mulching film for sorghum cultivation ［J］. Shanxi Agricultural Sciences， 2020， 48（1）： 68⁃70， 116.
21	姚建民，毕昕媛，尚武平，等.生物降解渗水地膜覆盖旱地谷子试验［J］.山西农业科学，2020，48（02）：198⁃202，259.
	YAO J M， BI X Y， SHANG W P， et al. Experiment on the application of biodegradable permeable mulching film in dryland millet cultivation ［J］. Shanxi Agricultural Sciences， 2020， 48（02）： 198⁃202，259.
22	郭波，杨振兴，何文清，等.生物可降解地膜的应用效果及存在问题［J］.中国农业气象，2023，44（11）：977⁃994.
	GUO B， YANG Z X， HE W Q， et al. Application effects and existing problems of biodegradable mulching films ［J］. Chinese Journal of Agrometeorology， 2023， 44（11）： 977⁃994.
23	吴正锋，林建材，冯昊，等.生物降解膜对花生农艺性状和荚果产量的影响［J］. 花生学报，2016，45（03）：57⁃60.
	WU Z F， LIN J C， FENG H， et al. Effects of biodegradable mulching film on agronomic traits and pod yield of peanut ［J］. Journal of Peanut Science， 2016， 45（03）： 57⁃60.

检验项目	单位	GB/T 35795—2017规定	检测依据
拉伸负荷	—	—	GB/T 1040.3—2006
纵向	N	≥1.5
横向	N	≥1.5
断裂应变（纵向）	%	≥150
断裂应变（横向）	%	≥250

检验项目	单位	GB/T 35795—2017规定	检测依据
拉伸负荷	—	—	GB/T 1040.3—2006
纵向	N	≥1.5
横向	N	≥1.5
断裂应变（纵向）	%	≥150
断裂应变（横向）	%	≥250

方案	纵向拉伸负荷/ N	横向拉伸负荷/ N	纵向断裂标称应变/ %	横向断裂标称应变/ %	纵向直角撕裂负荷/ N	横向直角撕裂负荷/ N
GB/T 35975—2017标准规定	≥1. 5	≥1.5	≥150	≥250	≥0.5	≥0.5
T₁	2.92^a	1.90^a	195^a	522^a	0.90^b	1.10^a
T₂	2^c	1.91^a	206^a	519^ab	0.79^c	0.90^c
T₃	2.53^b	1.57^b	159^b	483^b	1.03^a	1.00^b

方案	纵向拉伸负荷/ N	横向拉伸负荷/ N	纵向断裂标称应变/ %	横向断裂标称应变/ %	纵向直角撕裂负荷/ N	横向直角撕裂负荷/ N
GB/T 35975—2017标准规定	≥1. 5	≥1.5	≥150	≥250	≥0.5	≥0.5
T₁	2.92^a	1.90^a	195^a	522^a	0.90^b	1.10^a
T₂	2^c	1.91^a	206^a	519^ab	0.79^c	0.90^c
T₃	2.53^b	1.57^b	159^b	483^b	1.03^a	1.00^b

处理	X_i₁	X_i₂	X_i₃	X_i₄	X_i₅	X_i₆
T₁	1	0.97	0.77	1	0.46	1
T₂	0.82	1	1	0.92	0	0
T₃	0	0	0	0	1	0.50

超薄型全生物降解渗水地膜研制及其性能分析

Preparation and performance of ultra⁃thin fully biodegradable water⁃permeable mulching films

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 7

参考文献 23

相关文章 11

编辑推荐

Metrics

本文评价

[1]	武莉, 徐鹏武, 杨伟军, 马丕明. 聚碳酸亚丙酯/乙酰化木质素抗紫外复合材料的制备与性能研究[J]. 中国塑料, 2024, 38(7): 15-19.
[2]	吴悠, 王博华, 孙健健, 靳玉娟. 端环氧基型超支化聚合物对PPC/PBS共混物的改性研究[J]. 中国塑料, 2021, 35(4): 5-11.
[3]	毕昕媛, 姚建民. 聚碳酸亚丙酯生物降解渗水地膜的研制及性能分析[J]. 中国塑料, 2021, 35(10): 21-25.
[4]	翟微, 孙健健, 王博华, 滕冲, 谢时宇, 郝凤昊, 靳玉娟. 胺端基型超支化乙二胺三嗪聚合物对PLA/PPC的增韧改性研究[J]. 中国塑料, 2020, 34(6): 27-33.
[5]	王闻, 王希媛, 翁云宣, 张敏. 二苯基甲烷二异氰酸酯扩链改性聚碳酸亚丙酯[J]. 中国塑料, 2017, 31(02): 94-98 .
[6]	汪扬烨, 何亚东, 信春玲, 杨兆平, 康凯. 聚碳酸亚丙酯/纳米二氧化硅共混体系流变及发泡性能研究[J]. 中国塑料, 2016, 30(10): 14-19 .
[7]	许思兰, 许国志孙辉. PBAT/PPC多层共挤薄膜的制备及其阻透性能研究[J]. 中国塑料, 2016, 30(03): 38-42 .
[8]	王富玉, 高振勇, 马祥艳, 马康, 张灏, 张玉霞. 全生物降解聚乳酸/聚碳酸亚丙酯共混物研究进展[J]. 中国塑料, 2015, 29(02): 15-21.
[9]	王竹许国志孙辉. 聚碳酸亚丙酯/有机水滑石复合材料的制备及性能研究[J]. 中国塑料, 2014, 28(03): 65-70 .
[10]	蒋霞汪海肖荔人钱庆荣陈庆华. 二异氰酸酯对聚碳酸亚丙酯熔体流变性能的影响[J]. 中国塑料, 2011, 25(02): 72-78 .
[11]	张光军蒙昊陈有业汪英杰王红霞. 温度和封端剂马来酸酐对聚碳酸亚丙酯相对分子质量的影响[J]. 中国塑料, 2010, 24(05): 48-50 .
