平行差速三螺杆挤出机流体混合特性研究

doi:10.19491/j.issn.1001-9278.2025.05.016

中国塑料 ›› 2025, Vol. 39 ›› Issue (5): 101-106.DOI: 10.19491/j.issn.1001-9278.2025.05.016

平行差速三螺杆挤出机流体混合特性研究

秦晓宇¹, 朱向哲¹(), 陈博涵², 王宇宇¹

^1.辽宁石油化工大学机械工程学院，抚顺 113001
^2.中国石油天然气股份有限公司大庆石化分公司炼油储运部，大庆 163000

收稿日期:2024-07-01 出版日期:2025-05-26 发布日期:2025-05-22
通讯作者: 朱向哲（1974—），男，教授，从事聚合物加工数值模拟研究，xzzhu@126.com
E-mail:xzzhu@126.com
基金资助:
国家自然科学基金(5197031333)

Study on fluid mixing characteristics of parallel differential three⁃screw extruder

QIN Xiaoyu¹, ZHU Xiangzhe¹(), CHEN Bohan², WANG Yuyu¹

^1.School of Mechanical Engineering，Liaoning Shihua University，Fushun 113001
^2.Department of Oil Refining，Storage and Transportation，Daqing Petrochemical Branch，PetroChina，Daqing 163000，China

Received:2024-07-01 Online:2025-05-26 Published:2025-05-22
Contact: ZHU Xiangzhe E-mail:xzzhu@126.com

摘要/Abstract

摘要：

设计了一种转速比为1/5/5的平行排列三螺杆挤出机，该三螺杆挤出机具有几何结构的特殊性以及转速不同。为了研究平行差速三螺杆挤出机独特的流场特性，将其与转速比为1/1/5的平行差速三螺杆挤出机以及转速比为1/5的差速双螺杆挤出机进行对比。结果表明，与传统螺杆相比，由于结构的特殊性以及转速的不同，平行差速三螺杆挤出机发现了独特的复杂粒子轨迹并且啮合区周向速度场出现“二次流”现象，使得流道中物料出现往复运动，物料在流道中的停留时间增加，有利于物料的混合。在计算3组平行差速螺杆挤出机的混合性能相关参数时发现，转速比为1/5/5的平行差速三螺杆挤出机的混合性能较好。

关键词: 平行差速三螺杆, 流体混合特性, 分散混合, 分布混合

Abstract:

In this paper， a parallel differential tri⁃screw extruder with a speed ratio of 1/5/5 was designed. This tri⁃screw extruder has a geometric structure and asymmetry of rotational speed. To explore the unique flow field characteristics， the designed tri⁃screw extruder was compared with the parallel differential tri⁃screw extruder with a speed ratio of 1/1/5 and the differential twin⁃screw extruder with a speed ratio of 1/5. The results indicated that， compared to the traditional extruders， the parallel differential tri⁃screw extruder exhibited a unique complex particle trajectory along with the appearance of a phenomenon of "secondary flow" shown by a circumferential velocity field in the meshing zone appears due to the particularity of the structure and the different speeds. This makes the material in the runner reciprocate together with an increase in the residence time of the material in the runner. These results were conducive to the mixing of materials. When calculating the mixing performance parameters of three sets of parallel differential screw extruders， the parallel differential tri⁃screw extruder with a speed ratio of 1/5/5 were found to have better mixing performance.

Key words: parallel differential tri?screw, fluid mixing characteristics, dispersion mixing, distribution mixing

中图分类号:

TQ320.64

秦晓宇, 朱向哲, 陈博涵, 王宇宇. 平行差速三螺杆挤出机流体混合特性研究[J]. 中国塑料, 2025, 39(5): 101-106.

QIN Xiaoyu, ZHU Xiangzhe, CHEN Bohan, WANG Yuyu. Study on fluid mixing characteristics of parallel differential three⁃screw extruder[J]. China Plastics, 2025, 39(5): 101-106.

图/表 16

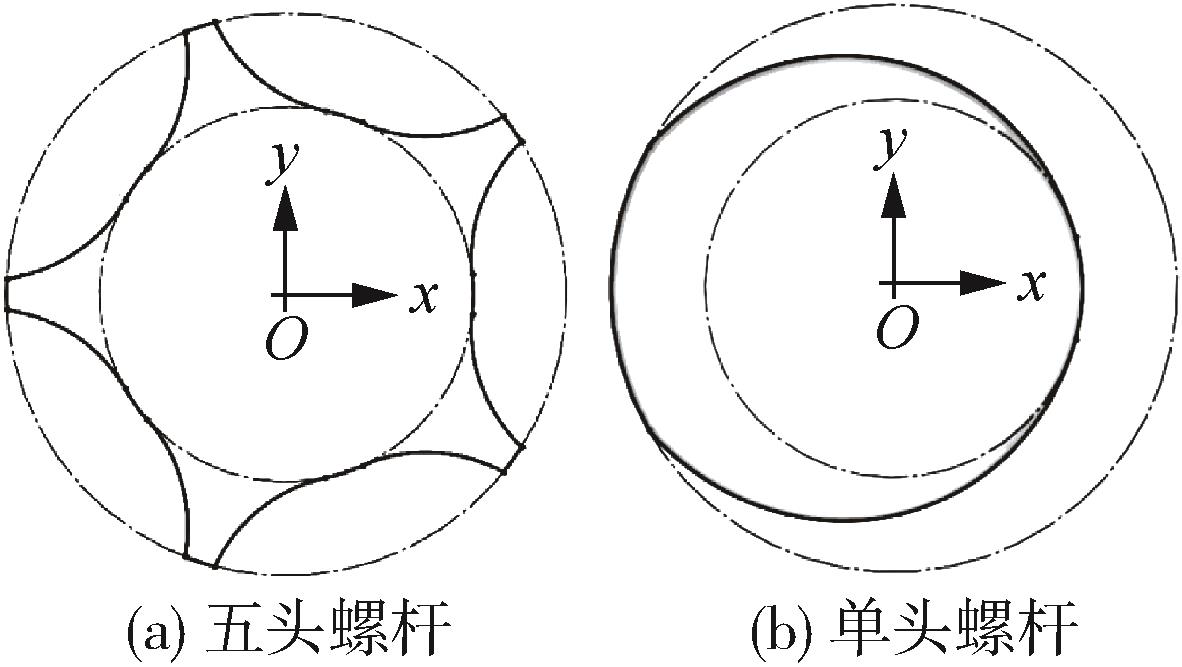

图1 差速螺杆端面型线

Fig.1 Differential screw end profile

图2 几何模型

Fig.2 Geometry models

五头螺杆的导程/

单头螺杆的导程/

五头螺杆的转速/

r·min^-1

单头螺杆的转速/

r·min^-1

表1 几何尺寸

Tab.1 Geometric dimensions

图3 螺杆及流道网格划分

Fig.3 Screw and runner meshing

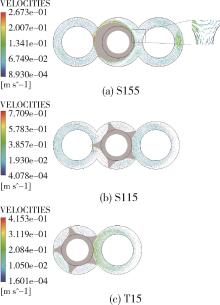

图4 Z轴上Z=50 mm处X⁃Y截面速度矢量图

Fig.4 Vector diagrams of X⁃Y section velocity at Z=50 mm on the Z axis

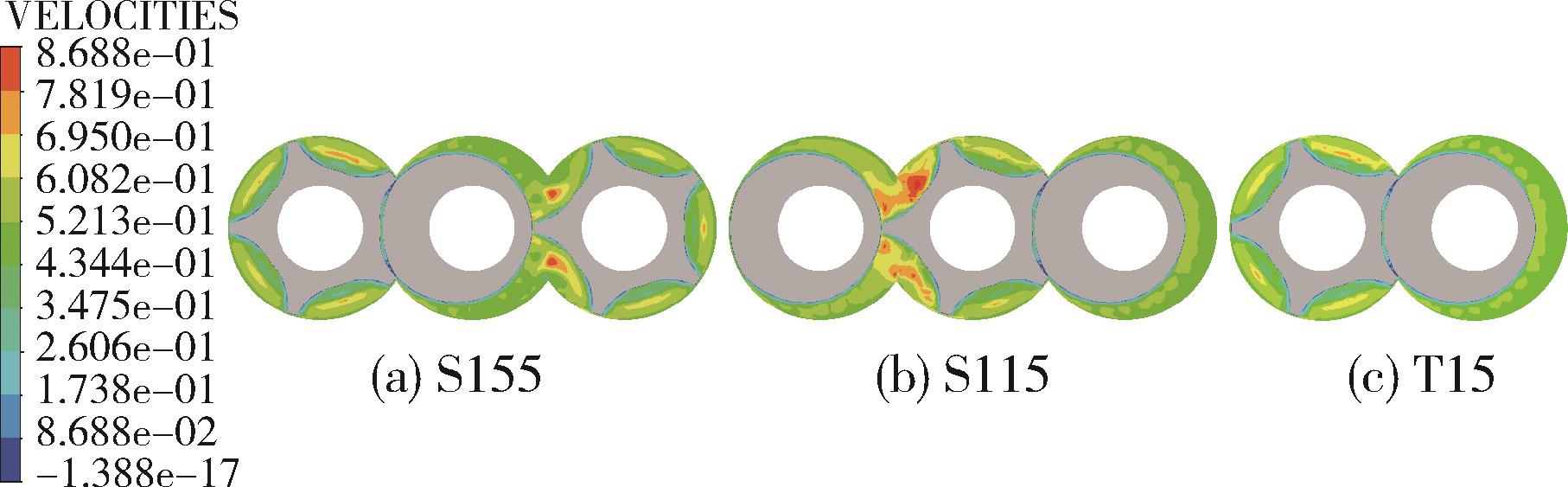

图5 Z轴上Z=50 mm处X⁃Y截面速度云图

Fig.5 X⁃Y cross⁃section velocity contour at Z=50 mm on the Z axis

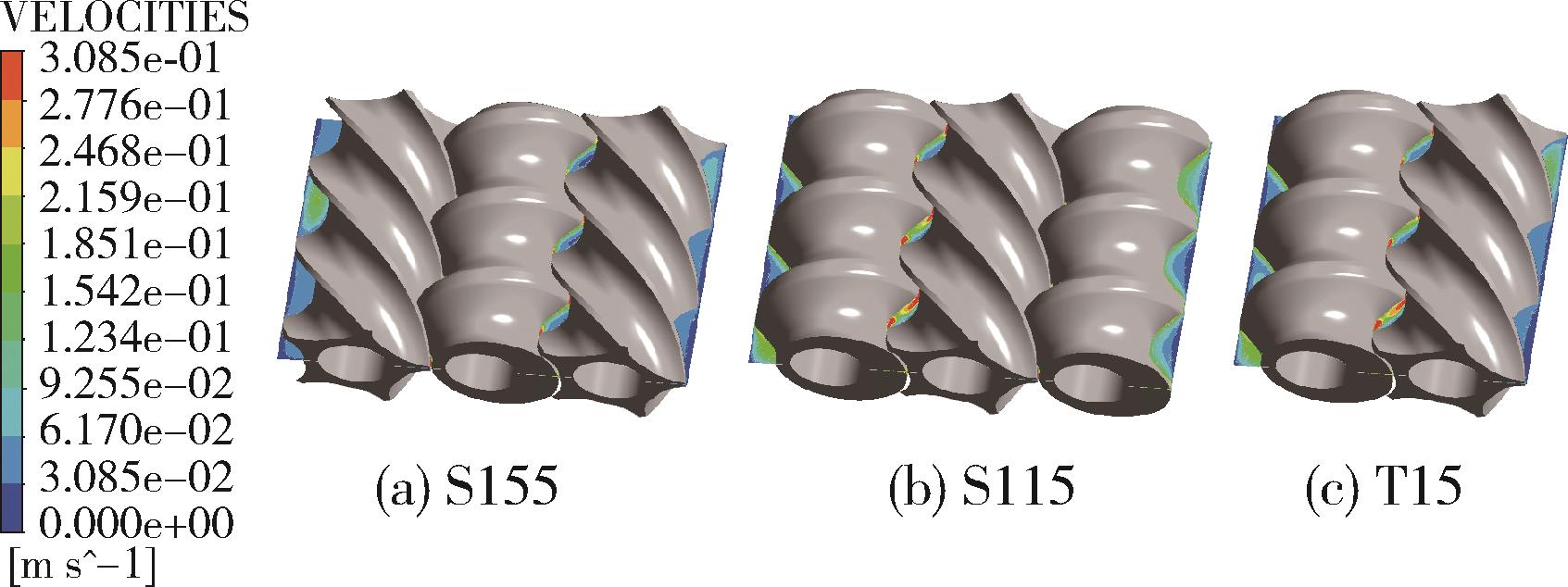

图6 Y轴上Y=0处X⁃Z截面速度云图

Fig.6 X⁃Z cross⁃section velocity contour at Y=0 on the Y axis

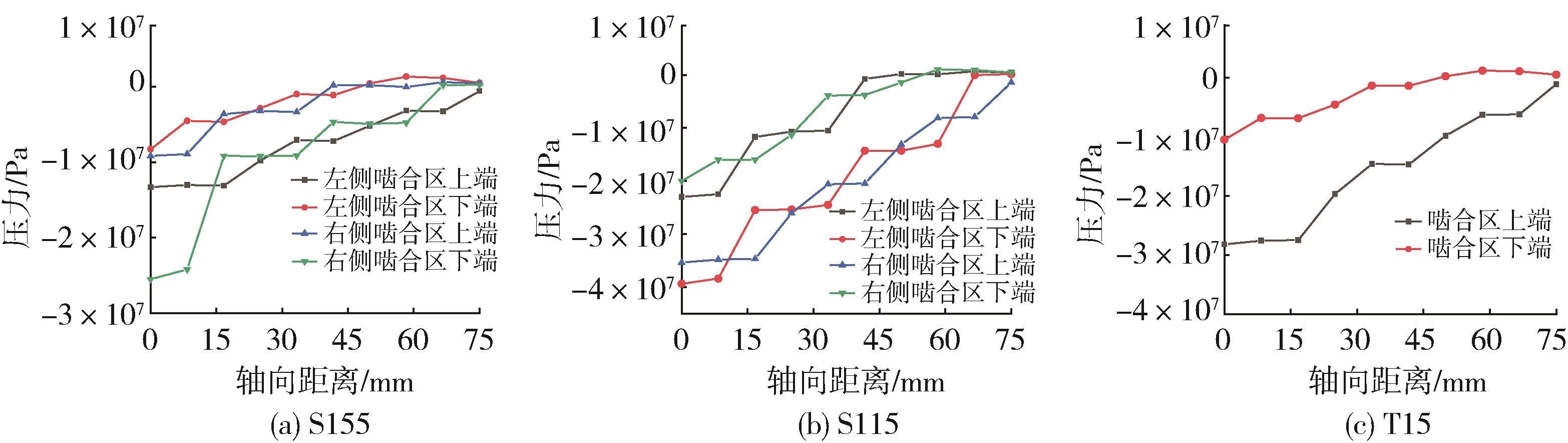

图7 沿轴向方向啮合区压力分布

Fig.7 Pressure distribution in the meshing zone along axial direction

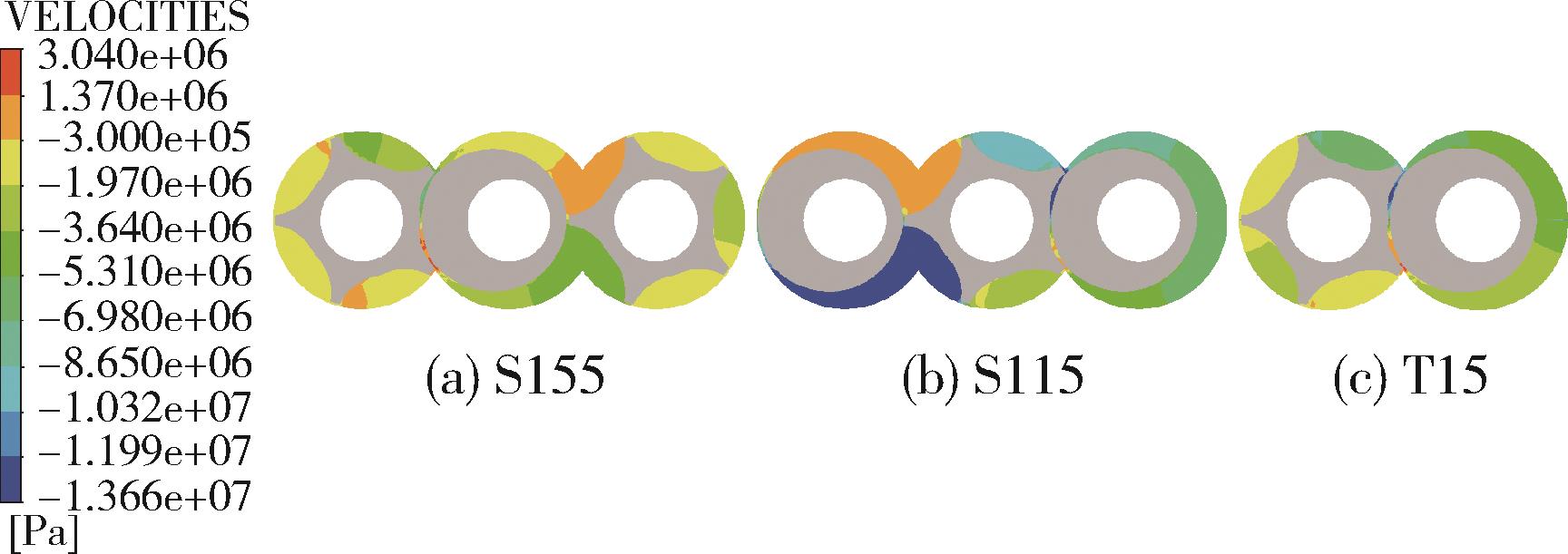

图8 Z轴上Z=50 mm处X⁃Y截面压力云图

Fig.8 X⁃Y cross⁃section pressure contour at Z=50 mm on the Z axis

图9 粒子运动轨迹（沿Z轴正方向为挤出方向）

Fig.9 Particle motion trajectory （Extrusion direction along the positive Z axis）

图10 累积停留时间分布

Fig.10 Cumulative residence time distribution

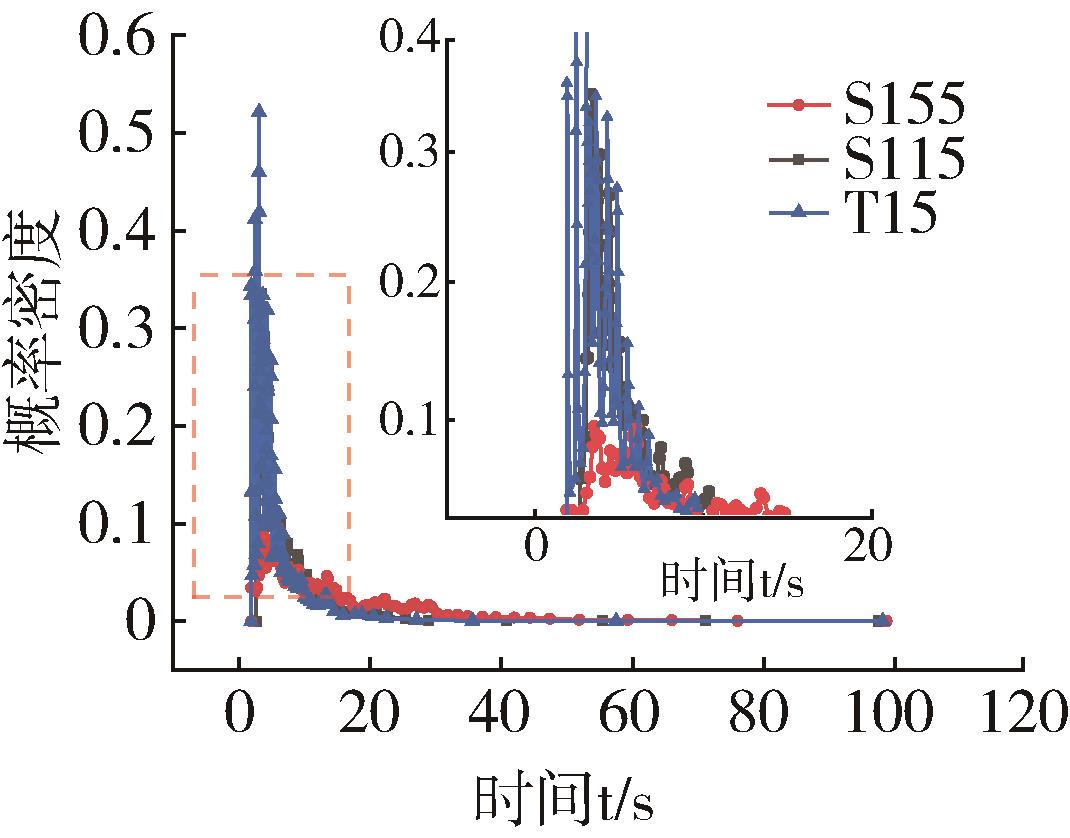

图11 停留时间概率密度分布

Fig.11 Residence time probability density distribution

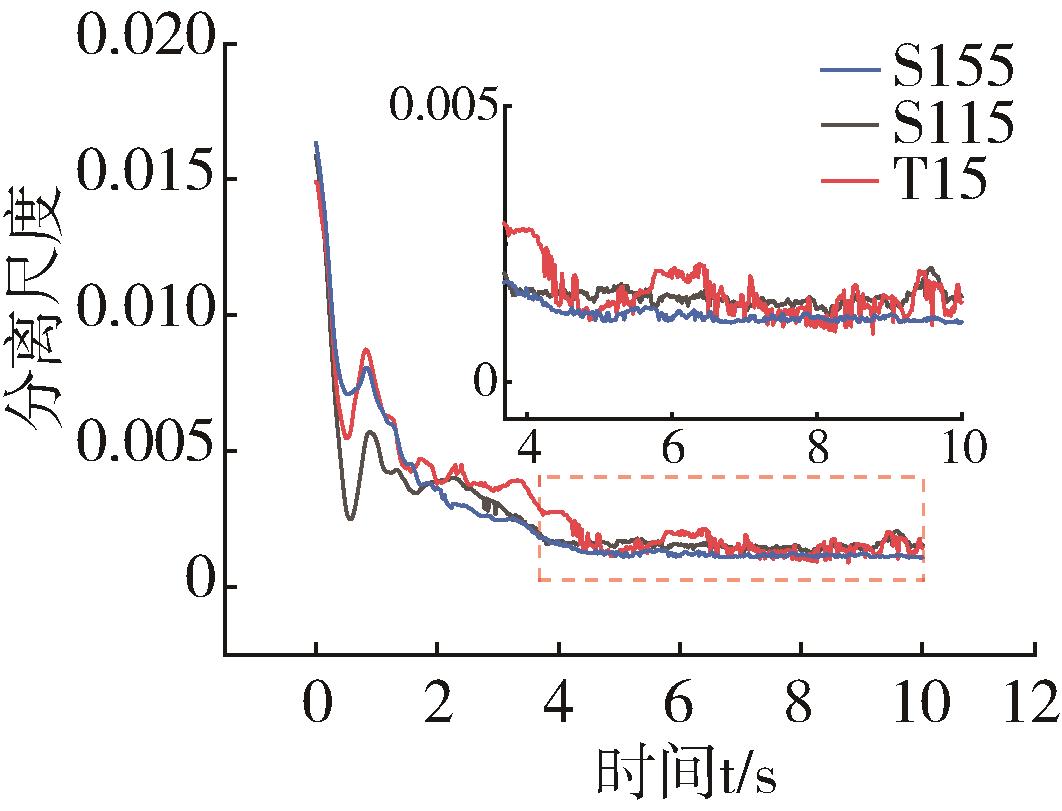

图12 分离尺度曲线

Fig.12 Separation scale curves

图13 Z轴上Z=50 mm处X⁃Y截面混合指数分布

Fig.13 Mixed index distribution of X⁃Y sections at Z=50 mm on the Z axis

图14 最大剪切应力概率密度函数

Fig.14 Probability density function of maximum shear stress

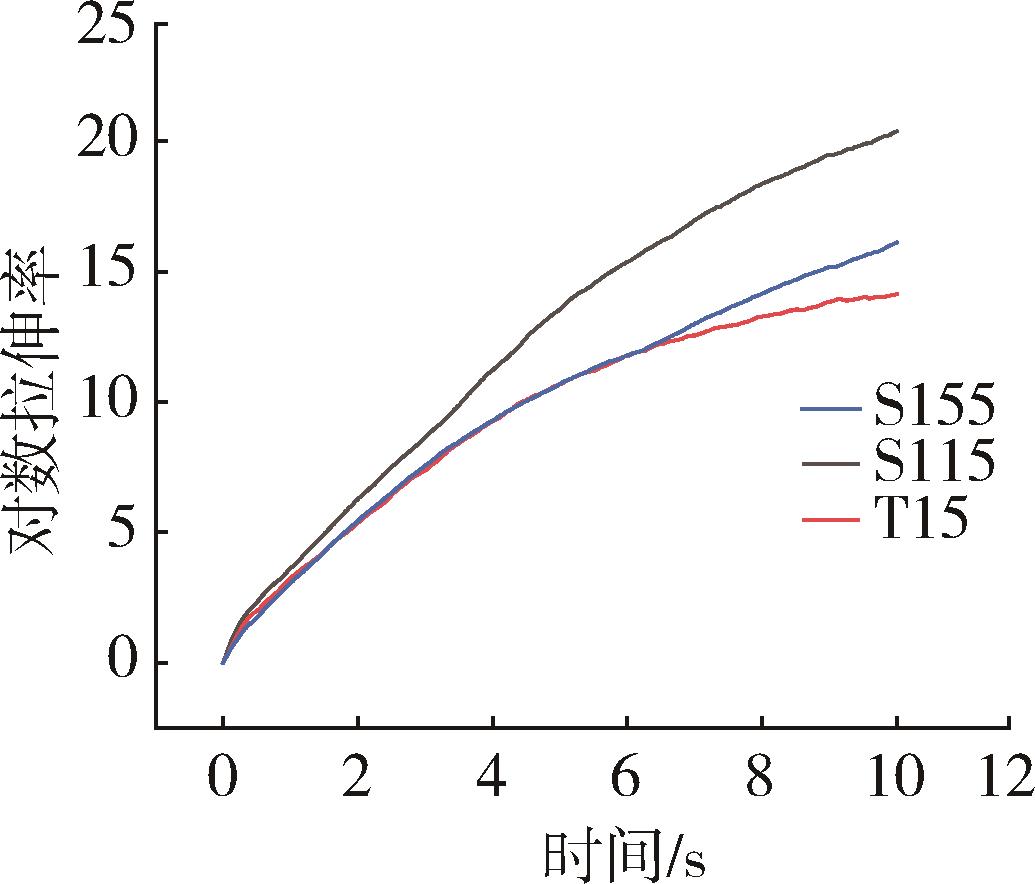

图15 对数拉伸率

Fig.15 Logarithmic elongation

参考文献 15

1	陈怡，刘廷华. 多螺杆挤出机的开发与应用进展［J］. 中国塑料，2004，18（6）：17⁃20.
	CHEN Y， LIU T H. The development and application progress of multiple⁃screw extruders［J］.China Plastics，2004，18（6）：17⁃20.
2	Angadi G， Murthy H N R N， Ramakrishna S， et al. Effect of screw configuration on the dispersion of nanofillers in thermoset polymers［J］. Journal of Polymer Engineering， 2017， 37（8）： 815⁃825.
3	Pandey V， Maia J M. Extension‐dominated improved dispersive mixing in single‐screw extrusion. Part 1： Computational and experimental validation［J］. Journal of Applied Polymer Science， 2021， 138（4）： 49716.
4	刘宏鑫，王丽艳，郭树国. 同轴变速三螺杆挤出机的三维流场分析［J］. 包装与食品机械，2023，41（5）：87⁃90，96.
	LIU H X， WANG L Y， GUO S G. Analysis of three⁃dimensional flow field of coaxial variable speed triple screw extruder［J］. Packaging & Food Machinery，2023，41（5）：87⁃90，96.
5	沈美震，任建民，朱向哲，等. 新型偏心啮合盘元件的混沌混合特性［J］. 工程塑料应用，2020，48（3）：83⁃91.
	SHEN M Z， REN J M， ZHU X Z，et al. Chaotic mixing characteristics of new eccentric kneading disc element［J］. Engineering Plastics Application，2020，48（3）： 83⁃91.
6	魏静，梁新龙，陈大兵，等. 异向啮合型双螺杆捏合机转子型线演化及其混合性能［J］. 机械工程学报，2014，50（15）：34⁃44.
	WEI J， LIANG X L， CHEN D B，et al. Rotor profiles evolutionary design and evaluation of the mixing performance for intermeshing counter⁃rotating twin⁃screw kneader［J］. Journal of Mechanical Engineering，2014，50（15）：34⁃44.
7	王克俭，郭冰. 差速双螺杆挤出机三维流动仿真分析［J］. 中国塑料，2013，27（6）：91⁃96.
	WANG K J， GUO B. Simulation of three⁃dimensional flow in differential twin⁃screw extruders［J］. China Plastics，2013，27（6）：91⁃96.
8	王克俭，郭冰. 差速双螺杆挤出机流场分析［J］. 塑料工业，2013，41（4）：37⁃40.
	WANG K J， GUO B. Flow analysis in differential twin screw extruder［J］. China Plastics Industry， 2013， 41（4）： 37⁃40.
9	马超，朱向哲，马尉然. 非对称差速三螺杆挤出机混合机理分析［J］. 塑料，2023，52（2）：175⁃180.
	MA C， ZHU X Z， MA W R. Analysis of mixing mechanism of non⁃twin differential tri⁃screw extruders［J］.Plastics，2023，52（2）：175⁃180.
10	Fang C， Lu X， Qu J P. Preparation and properties of biodegradable poly （lactic acid）/ethylene butyl acrylate glycidyl methacrylate blends via novel vane extruder［J］. Plastics， Rubber and Composites， 2019， 48（8）： 364⁃373.
11	刘杨，朱向哲. 新型偏心三螺杆挤出机流体混合特性分析［J］. 中国塑料，2022，36（7）：150⁃156.
	LIU Y， ZHU X Z. Study on mixing characteristics in conveying section of new eccentric tri⁃screw extruder［J］.China Plastics，2022，36（7）：150⁃156.
12	Connelly R K， Kokini J L.Examination of the mixing ability of single and twin screw mixers using 2D finite element method simulation with particle tracking［J］.Journal of Food Engineering， 2007， 79（3）：956⁃969.
13	陈大兵. 双螺杆捏合机螺杆元件性能分析与实验研究［D］.大连理工大学，2015.
14	王天书，王宇航，苏海，等. 螺杆间隙及入口流量对三螺杆挤出机组合螺杆流场的影响［J］. 辽宁石油化工大学学报，2017，37（1）：46⁃52.
	WANG T S， WANG Y H， SU H. Effects of different clearance and inlet flow rate on the mixing characteristics of the fluid flow field of combined screws with tri⁃screw extruder［J］. Journal of Liaoning University of Petroleum & Chemical Technology， 2017，37（1）：46⁃52.
15	邹思雨，任建民，朱向哲. 新型单螺杆挤出机组合螺杆混合特性分析［J］. 辽宁石油化工大学学报，2023，43（1）：54⁃60.
	ZOU S Y， REN J M， ZHU X Z. Analysis of mixing characteristics of combined screw of new single screw extruder［J］. Journal of Liaoning University of Petroleum & Chemical Technology，2023，43（1）：54⁃60.
