羽毛球场地用PVC地胶面层材料的改性研究

doi:10.19491/j.issn.1001-9278.2025.06.013

中国塑料 ›› 2025, Vol. 39 ›› Issue (6): 66-72.DOI: 10.19491/j.issn.1001-9278.2025.06.013

羽毛球场地用PVC地胶面层材料的改性研究

牛众¹(), 吴遵红²

^1.武汉体育学院体育教育学院，武汉 430079
^2.武汉工程大学，武汉 430205

收稿日期:2024-12-08 出版日期:2025-06-26 发布日期:2025-06-20
作者简介:牛众，wsunz66@163.com
基金资助:
] 钟文发．非线性规划在可燃毒物配置中的应用[C]// 赵玮．运筹学的理论与应用：中国运筹学会第五届大会论文集．西;例[1] 王权,瞿金平. 动态成型过程中PP/CaCO3 填充体系的流变行为[J]. 高分子材料科学与工程,2007,23：176?179

Research on modification of PVC flooring surface material for badminton courts

NIU Zhong¹(), WU Zunhong²

^1.The College of Physical Education，Wuhan Sports University，Wuhan 430079，China
^2.Wuhan Institute of Technology，Wuhan 430205，China

Received:2024-12-08 Online:2025-06-26 Published:2025-06-20

摘要/Abstract

摘要：

使用苯基膦酸将镁铝水滑石（LDHs）与正辛酰胺结合制备表面改性的镁铝水滑石（m⁃LDHs），研究了其对羽毛球场地用PVC地胶面层复合材料的热稳定性、力学性能、耐磨性能、阻燃性能的影响。结果表明，改性前后LDHs的晶体结构未发生明显变化；LDHs通过限制PVC分子链运动从而提高PVC的玻璃化转变温度（T_g）而由于内润滑作用m⁃LDHs的加入可大幅降低T_g；表面改性后的LDHs存在协效阻燃作用，能够有效抑制PVC的燃烧和分解从而表现出更优异的静态热稳定性和阻燃性能；当m⁃LDHs添加量为3 %（质量分数，下同）时，体系的力学性能基本达到了刚韧平衡且摩擦因数相比纯PVC降低了37.3 %；这一结果满足DB 13/T 2662—2018 PVC运动地胶安全规范规定指标的同时也为其作为羽毛球场地地胶面层材料的性能保留了弹力、强度、韧性及减震效果，可以有效减少运动时的肌肉疲劳和微损伤，使其能更好地应用于该领域；但是，过多的m⁃LDHs在PVC基体中仍出现团聚现象，从而导致其改性效果下降。

关键词: 聚氯乙烯, 镁铝水滑石, 地胶面层材料, 应用研究

Abstract:

In this study， magnesium⁃aluminum layered double hydroxide （LDHs） was surface⁃modified by combining phenylphosphonic acid with octanamide to prepare modified LDHs （m⁃LDHs）. The effects of m⁃LDHs on the thermal stability， mechanical properties， wear resistance， and flame retardancy of PVC composites for badminton court surface layers were systematically investigated. The results indicate that the crystal structure of LDHs remained largely unchanged after modification. While unmodified LDHs restricted the motion of PVC molecular chains， thereby increasing the glass transition temperature （T_g）， the incorporation of m⁃LDHs significantly reduced due T_g to their internal lubrication effect. The surface⁃modified LDHs exhibited synergistic flame retardancy， effectively suppressing the combustion and decomposition of PVC， leading to enhanced static thermal stability and flame⁃retardant performance. At an optimal m⁃LDHs loading of 3 wt%， the composite achieved a stiffness⁃toughness balance in mechanical properties， with a 37.3 % reduction in friction coefficient compared to pure PVC. These results not only meet the safety specifications for polyvinyl chloride （PVC） sports flooring outlined in the Hebei Provincial Standard DB 13/T 2662—2018 but also preserve the elasticity， strength， toughness， and shock absorption required for badminton court surface materials. This effectively reduces muscle fatigue and micro⁃injuries during athletic activities， demonstrating significant potential for practical application in this field. However， excessive m⁃LDHs （>3 wt%） led to agglomeration within the PVC matrix， diminishing the modification effect.

Key words: poly（vinyl chloride）, magnesium?aluminum layered double hydroxide, court surface layer material, applied research

中图分类号:

TQ325.3

牛众, 吴遵红. 羽毛球场地用PVC地胶面层材料的改性研究[J]. 中国塑料, 2025, 39(6): 66-72.

NIU Zhong, WU Zunhong. Research on modification of PVC flooring surface material for badminton courts[J]. China Plastics, 2025, 39(6): 66-72.

图/表 9

样品	PVC	1010	LDHs	m⁃LDHs
PVC	100	0.1	⁃	⁃
PVC/LDHs	100	0.1	3	0
PVC/m⁃LDHs⁃1	100	0.1	⁃	1
PVC/m⁃LDHs⁃3	100	0.1	⁃	3
PVC/m⁃LDHs⁃5	100	0.1	⁃	5

表1 PVC/LDHs复合材料的配方表 (%（质量分数）)

Tab.1 Formulation table of PVC composites

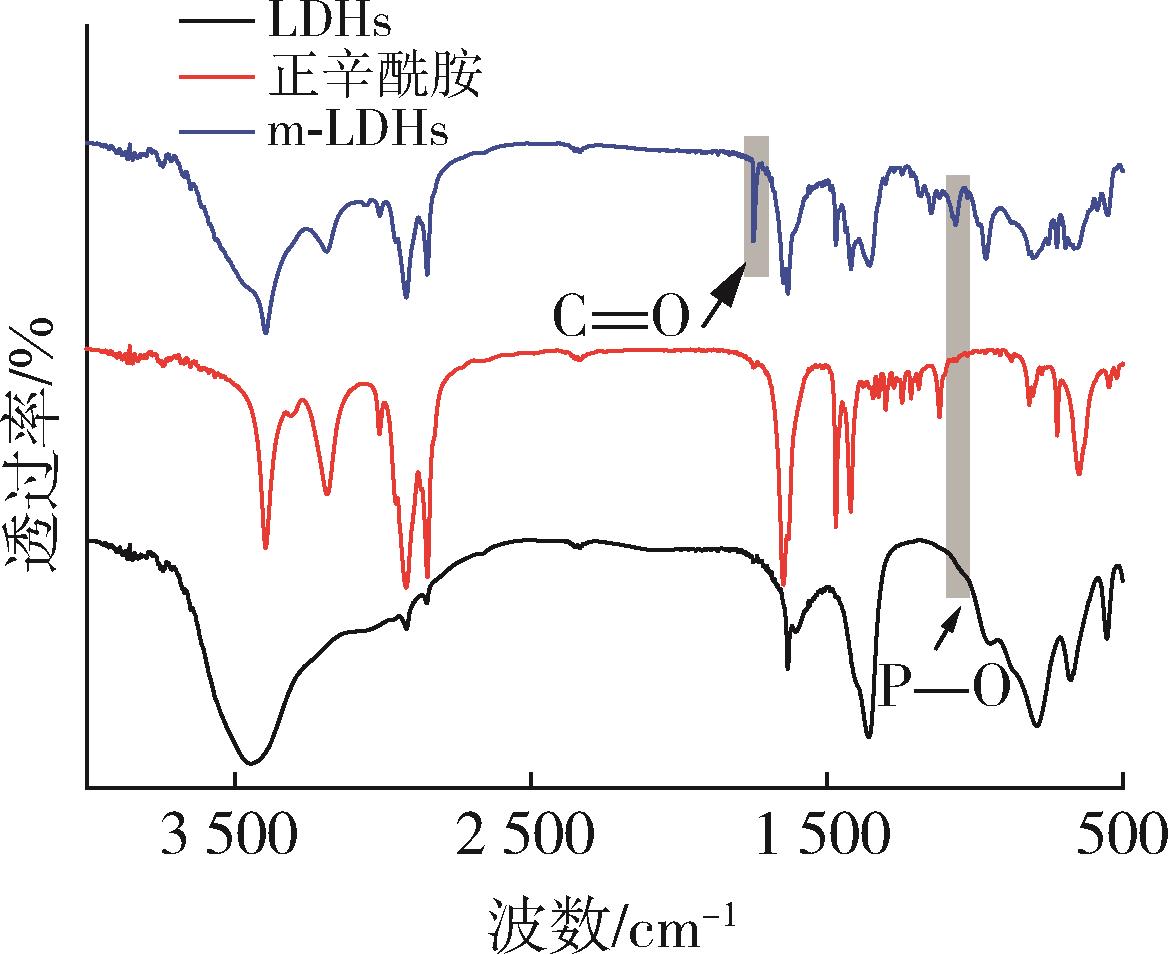

图1 改性前后LDHs的FTIR谱图

Fig.1 FTIR spectra of the LDHs before and after modification

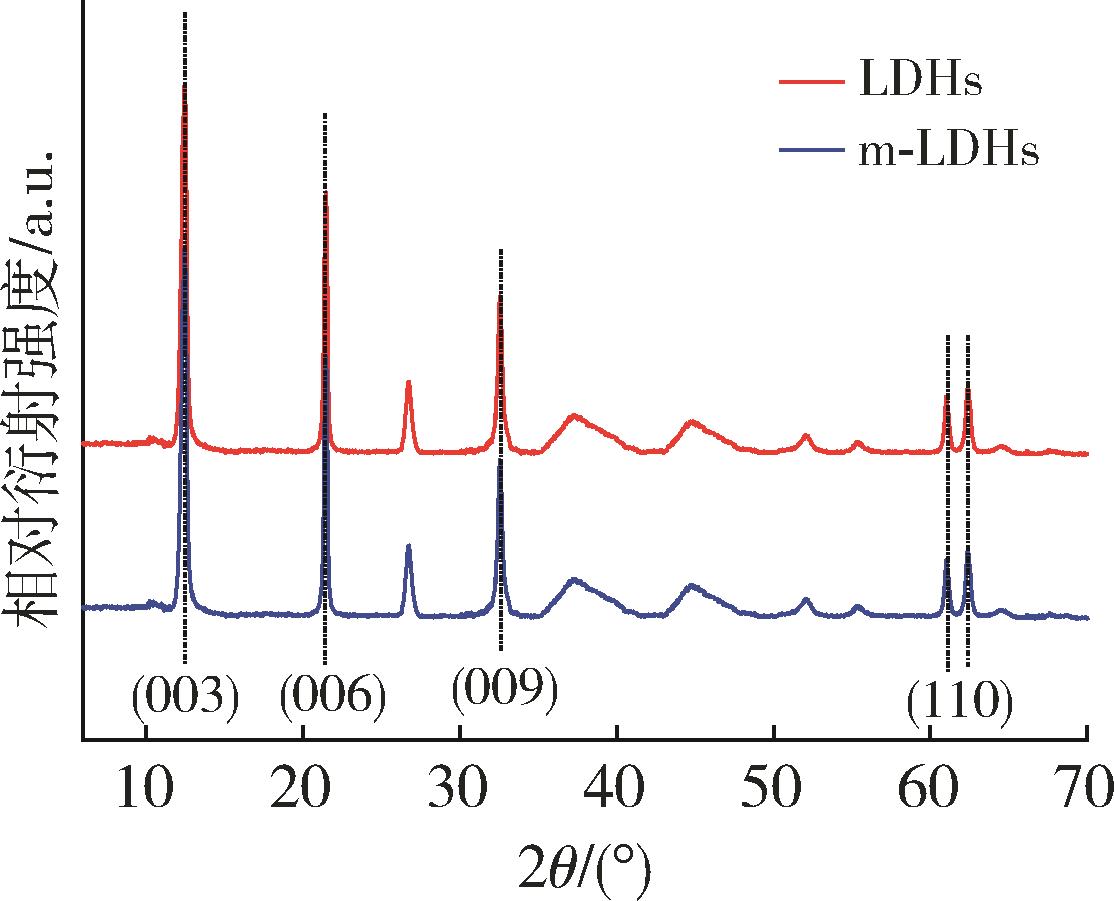

图2 改性前后LDHs的XRD曲线

Fig.2 XRD patterns of the LDHs before and after modification

图3 PVC/LDHs复合材料断面的微观形貌

Fig.3 The microscopic morphology of the fracture surface of the PVC/LDHs composite

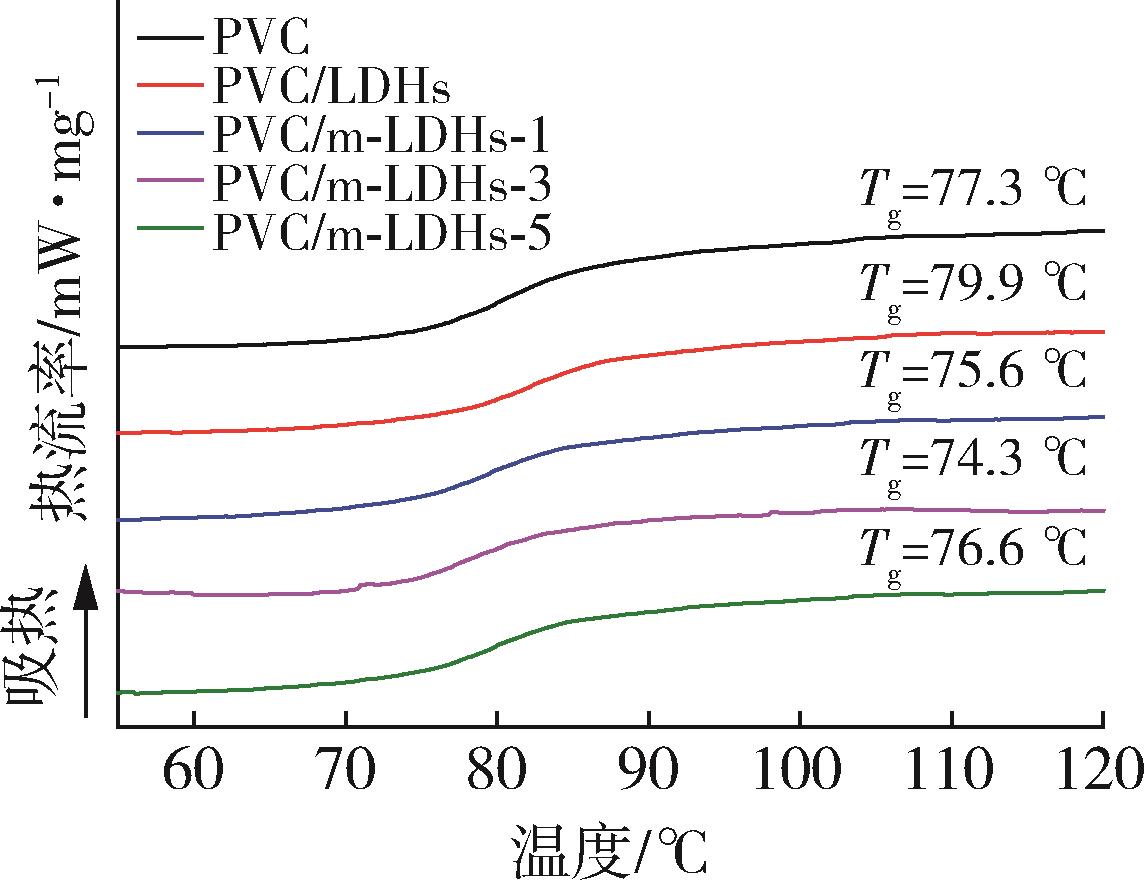

图4 PVC/LDHs复合材料的Tg

Fig.4 Tg of the PVC/LDHs composite

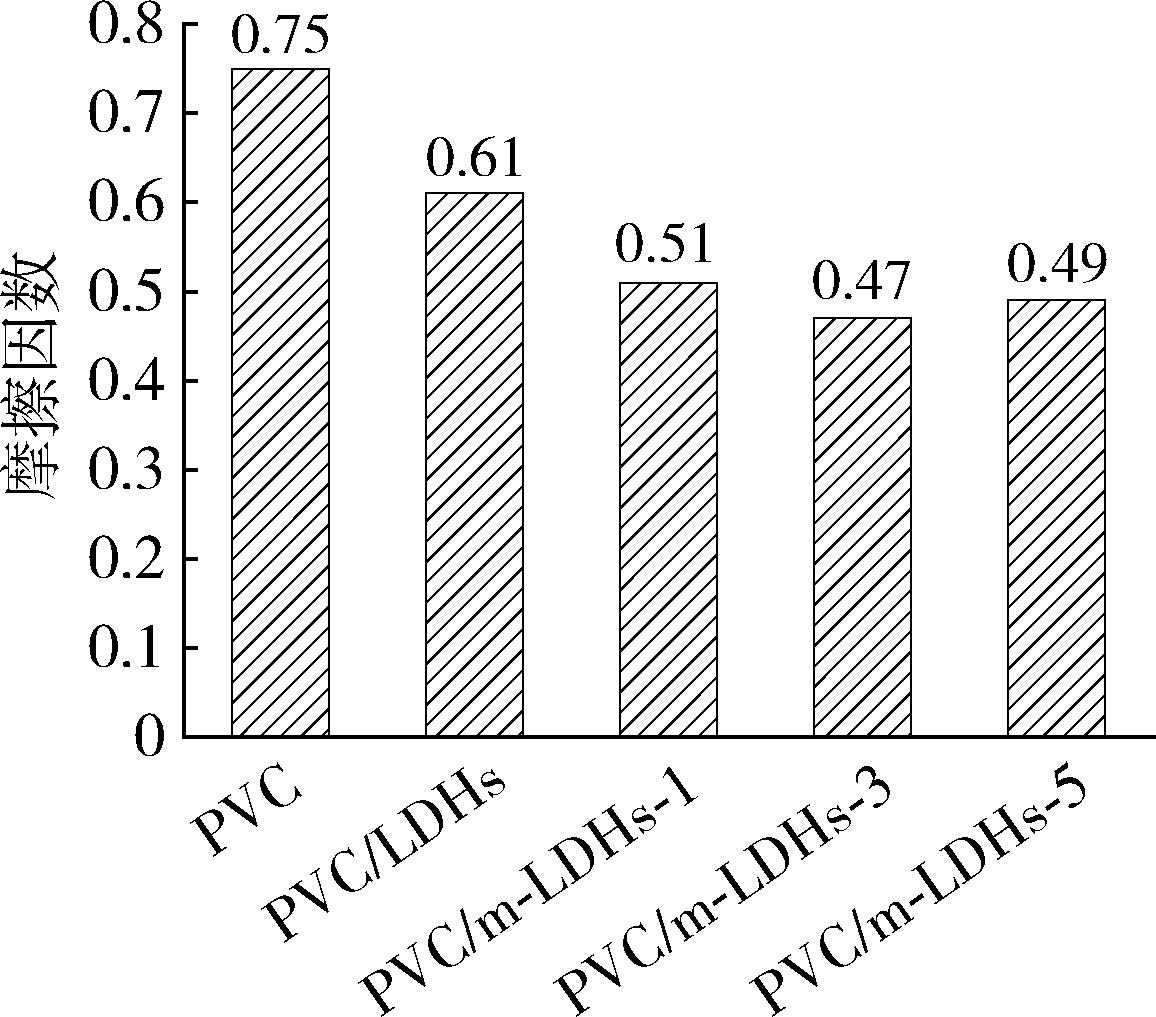

图5 PVC/LDHs复合材料的摩擦因数

Fig.5 The friction factor of the PVC/LDHs composite

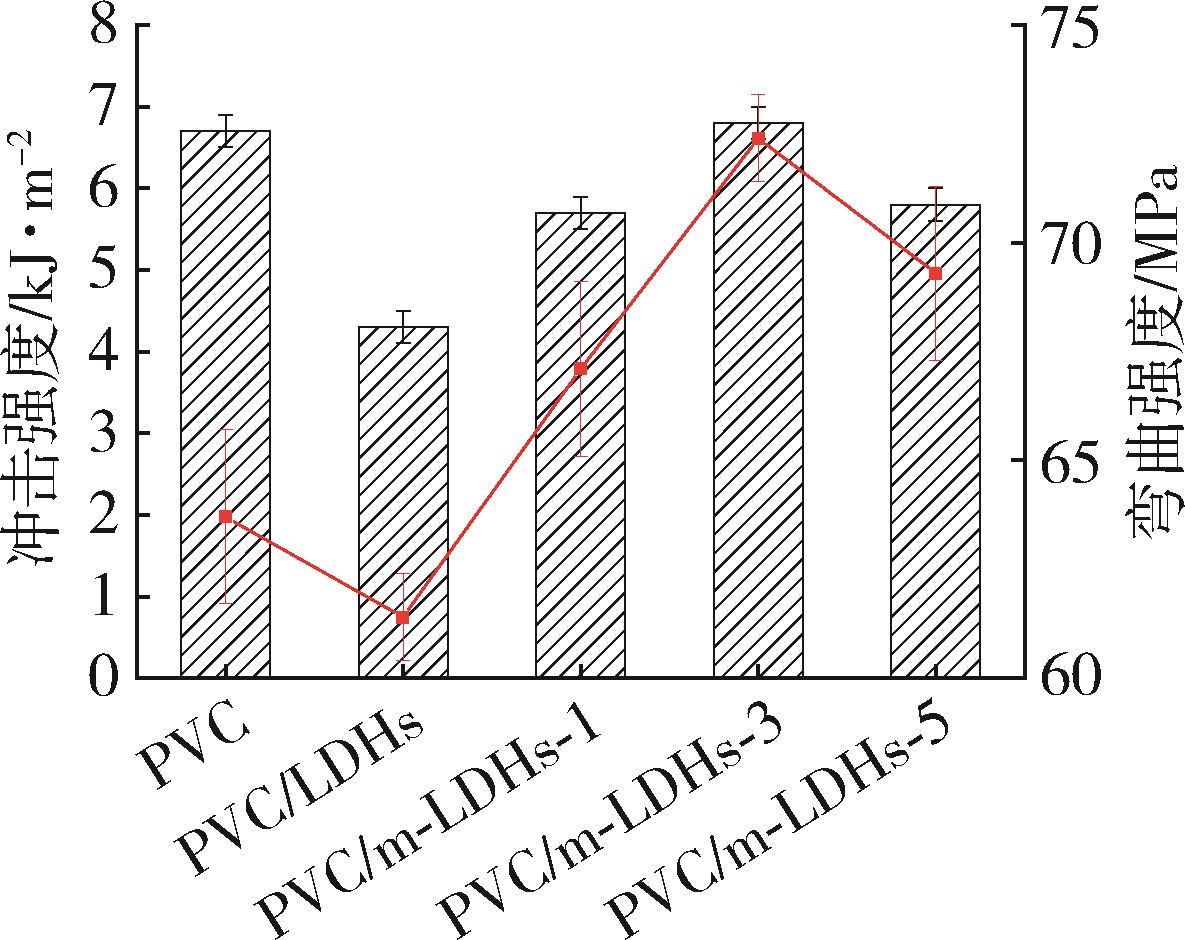

图6 PVC/LDHs复合材料的力学性能

Fig.6 The mechanical properties of the PVC/LDHs composite

样品名称	180 ℃下热老化时间/min
样品名称	0	60	80	120	140	180	220
PVC
PVC/LDHs
PVC/m⁃LDHs⁃1
PVC/m⁃LDHs⁃3
PVC/m⁃LDHs⁃5

表2 PVC/LDHs复合材料静态热老化过程中的颜色变化

Tab.2 The color changes during static thermal aging of the PVC/LDHs composite

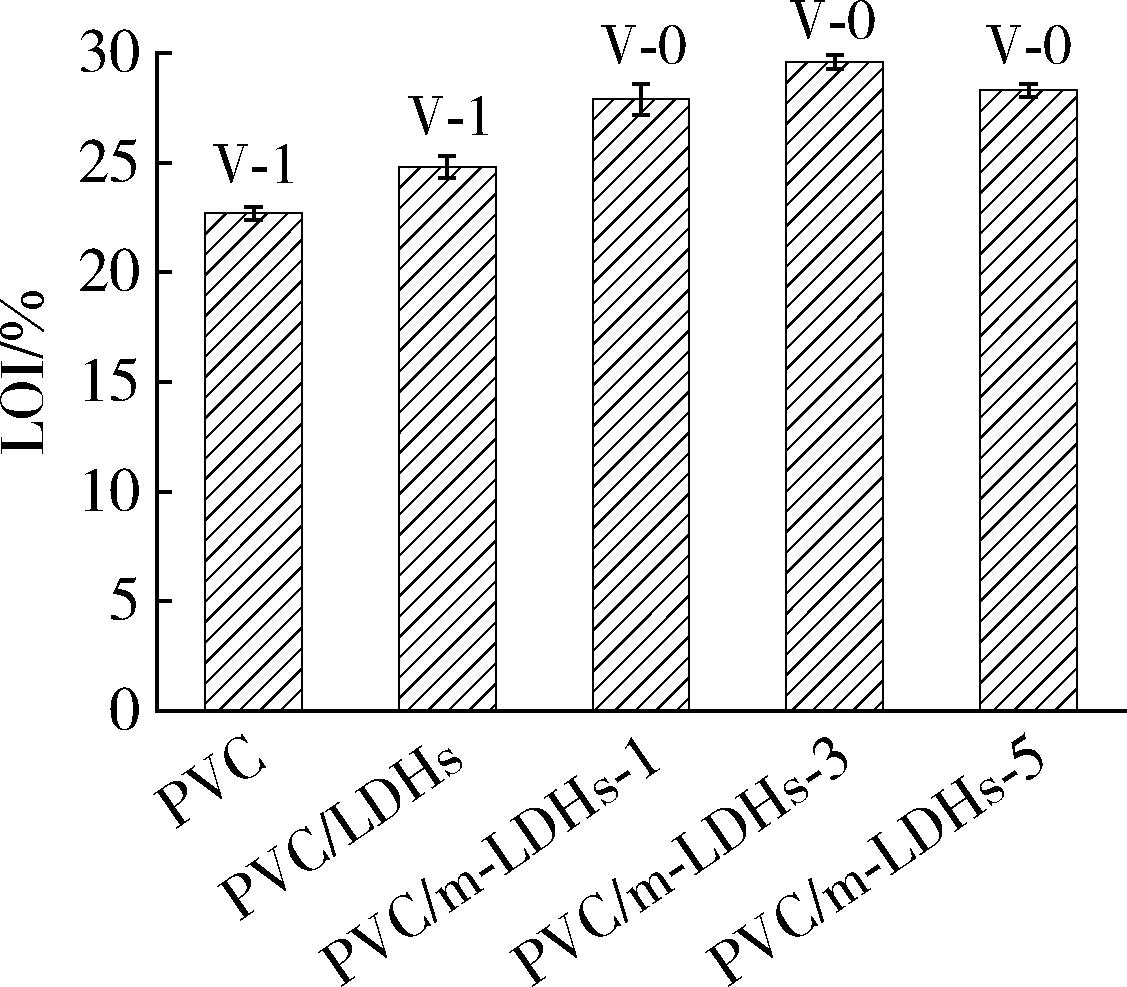

图7 PVC/LDHs复合材料的阻燃性能

Fig.7 The flame retardant properties of the PVC/LDHs composite

参考文献 20

1	郭鹏举. 发泡剂对体育器材用交联PVC泡沫泡孔结构的影响［J］. 塑料助剂，2022，（01）：18⁃20+42.
	GUO P J. Effect of blowing agents on the cell structure of pvc foam for sports equipment［J］. Plastics Additives，2022，（01）：18⁃20+42.
2	杨笑春，刘会媛，张青，等. 钠⁃A型分子筛对PVC热稳定性能影响研究［J］. 中国塑料，2025，39（02）：77⁃81.
	YANG C X， LIU H Y， ZHANG Q，et al. Effect of sodium⁃A molecular sieve on heat stability of PVC［J］. China Plastics，2025，39（02）：77⁃81.
3	LIEBERZEIT P， BEKCHANOV D， MUKHAMEDIEV M. Polyvinyl chloride modifications， properties， and applications： Review［J］. Polymers for Advanced Technologies，2022，33（6）：1 809⁃1 820.
4	周迎鑫，翁云宣，吕怡晖，PVC保鲜膜中邻苯二甲酸酯的迁移行为研究［J］. 中国塑料，2023，37（08）：86⁃92.
	ZHOU Y X， WENG Y X， LYU Y H. Study on migration behavior of phthalate esters from PVC cling films ［J］. China Plastics，2023，37（08）：86⁃92.
5	LIU H， WANG J， WEN S，et al. Processability， morphology， thermal， and mechanical properties of rigid PVC composites with liquid macromolecular modifier⁃coated CaCO₃ ［J］. Polymer Composites，2015，36（7）：1 286⁃1 292.
6	GHOMI A R， SALEHI⁃MOBARAKEH H， MAHDAVIAN A R. Impact resistance enhancement of PVC compounds with novel core⁃shell silicone⁃acrylate impact modifiers： Synthesis， characterization and mechanical properties［J］. Progress in Organic Coatings，2025，203：109180.
7	RAHMATABADI D， ABEROUMAND M， SOLTANMOHAMMADI K，et al. Toughening PVC with Biocompatible PCL Softeners for Supreme Mechanical Properties， Morphology， Shape Memory Effects， and FFF Printability ［J］. Macromolecular Materials and Engineering，2023，308（10） DOI：10.1002/mame.202300114 .
8	RAO Z， LI K T， LIU P L，et al. Study on the Thermal Stabilizing Process of Layered Double Hydroxides in PVC Resin ［J］. Molecules，2023，28（23）：7792.
9	丁聪，任金明，王永明，等. 石灰岩粉尘石粉/PVC石塑材料的制备及性能研究［J］. 塑料科技，2024，52（12）：38⁃43.
	DING C， REN J M， WANG Y M，et al. Preparation and property study of limestone dust powder/PVC stone⁃plastic composites［J］. Plastics Science and Technology，2024，52（12）：38⁃43.
10	唐健锋，路琴，袁杰，等. 纳米CaCO₃及偶联剂对聚氯乙烯/稻壳木塑复合材料摩擦性能的影响［J］. 化工新型材料，2018，46（01）：210⁃213.
	TANG J F， LU Q， YUAN J，et al. Study on the influence of nano⁃CaCO₃ particle content and coupling agent on the property of PVC/rice husk wood⁃plastic composite［J］. New Chemical Materials，2018，46（01）：210⁃213.
11	YANG J Q， ZHANG K P， CHEN D S，et al. Physical， mechanical and abrasive wear behavior of attapulgite reinforced walnut shell/PVC composites［J］. Journal of Polymer Research，2022，29（12）：522.
12	李先铭，张宁，刘征原，等. 丁基锡酸根插层类水滑石的制备及其在PVC中的性能研究［J］. 中国塑料，2021，35（03）：38⁃43.
	LI X M， ZHANG N， LIU Z Y，et al. Study on synthesis and properties of butyl stannate intercalated hydrotalcite⁃like compound for PVC［J］. China Plastics，2021，35（03）：38⁃43.
13	LI Z K， ZHOU R， LI X，et al. Facile preparation of high⁃temperature⁃resistant ionic liquid@porous hollow glass microcapsules for self⁃lubricating PA6 composites［J］. Colloids and Surfaces A⁃Physicochemical and Engineering Aspects，2023，656：130522.
14	DING F， ZHANG S M， CHEN X Y，et al. PET fabric treated with environmental⁃friendly phosphorus⁃based compounds for enhanced flame retardancy， thermal stability and anti⁃dripping performance［J］. Composites Part B⁃Engineering，2022，235：109791.
15	DONG Y P， LIN F H， ZHAO T J，et al. Construction of Hydrogen⁃Bonded Self⁃Assembled Structures of Sodium 4⁃［（4⁃Chlorobenzoyl） Amino］ Benzoate for Dispersion and Lubrication in Polypropylene［J］. Molecules，2025，30（3）：527.
16	INTASA⁃ARD S， OGAWA M. Simple and cost⁃effective mass production of nitrate type MgAl layered double hydroxide： Titration from concentrated solution ［J］. Applied Clay Science，2022，228：106615.
17	严海彪，李明，刘庆丰，等. 水滑石/钙锌复合热稳定剂对PVC的热稳定作用［J］. 高分子材料科学与工程，2009，25（03）：75⁃77+81.
	YAN H B， LI M， LIU Q F，et al. Thermal stablity of LDHs/Ca⁃Zn composite stabilizer for PVC［J］. Polymer Materials Science & Engineering，2009，25（03）：75⁃77+81.
18	Chaturvedi R， Pappu A， Gupta M K. Exploring the synergistic effect of inorganic and organic particulates in polyvinyl chloride composites through comparative analysis and accelerated weathering［J］. Journal of Vinyl & Additive Technology，2024，30（2）：470⁃482.
19	王晓东，李欢，张嘎，等. 纳米凹凸棒石对酚醛复合材料摩擦学性能的影响［J］. 工程塑料应用，2024，52（06）：95⁃102+109.
	WANG X D， LI H， ZHANG G，et al. Effect of nano⁃attapulgite on tribological properties of phenolic composites［J］. Engineering Plastics Application，2024，52（06）：95⁃102+109.
20	周建，李楷纯，赵迪，等. 水滑石与聚磷酸铵协同阻燃辐射交联型聚烯烃［J］.塑料科技，2023，51（10）：38⁃42.
	ZHOU J， LI G C， ZHAO D，et al. Hydrotalcite and ammonium polyphosphate synergistic flame retardant radiation crosslinked polyolefin［J］. Plastics Science and Technology，2023，51（10）：38⁃42.
