肌氨酸插层镁铝镧水滑石用作PVC热稳定剂的研究

doi:10.19491/j.issn.1001-9278.2025.12.015

中国塑料 ›› 2025, Vol. 39 ›› Issue (12): 92-98.DOI: 10.19491/j.issn.1001-9278.2025.12.015

肌氨酸插层镁铝镧水滑石用作PVC热稳定剂的研究

段金胜¹^,²^,³, 柳召刚¹^,²^,³(), 李沂霖¹^,²^,³, 贾培杰¹^,²^,³, 吴书欣¹^,²^,³

^1.内蒙古科技大学稀土产业学院，包头 014010
^2.内蒙古科技大学轻稀土资源绿色开采与高效利用重点实验室，包头 014010
^3.内蒙古科技大学稀土湿法冶金与轻稀土应用重点实验室，包头 014010

收稿日期:2025-01-11 出版日期:2025-12-26 发布日期:2025-12-22
通讯作者: 柳召刚（1965-），男，教授，从事稀土湿法冶金及轻稀土的应用，Liuzg65@163.com
E-mail:Liuzg65@163.com

Study on methylglycine⁃intercalated Mg⁃Al⁃La layered double hydroxides as efficient thermal stabilizers for PVC

DUAN Jinsheng¹^,²^,³, LIU Zhaogang¹^,²^,³(), LI Yilin¹^,²^,³, JIA Peijie¹^,²^,³, WU Shuxin¹^,²^,³

^1.School of Rare Earth Industry，Inner Mongolia University of Science and Technology，Baotou 014010，China
^2.Key Laboratory of Green Extraction and Efficient Utilization of Light Rare Earth Resources，School of Rare Earth Industry，Inner Mongolia University of Science and Technology，Baotou 014010，China
^3.Key Laboratory of Rare Earth Hydrometallurgy and Light Rare Earth Application，School of Rare Earth Industry，Inner Mongolia University of Science and Technology，Baotou 014010，China

Received:2025-01-11 Online:2025-12-26 Published:2025-12-22
Contact: LIU Zhaogang E-mail:Liuzg65@163.com

摘要/Abstract

摘要：

通过共沉淀⁃水热法制备镁铝镧水滑石（MgAlLa⁃LDHs）及其肌氨酸插层铝镧水滑石（MgAlLa⁃N⁃LDHs），并研究其对PVC性能的影响。结果表明，肌氨酸改性后，水滑石层间距显著增大，分散性提高；MgAlLa⁃N⁃LDHs具有更优异的热稳定性能；其在PVC基体中表现出良好的相容性，复合材料的拉伸强度和断裂伸长率显著增强；改性稀土水滑石提高了PVC的热稳定性；静态与动态热稳定性测试进一步证实了其对PVC降解的显著抑制作用，有效延长了材料的使用寿命；综合性能评估显示，MgAlLa⁃N⁃LDHs可作为高效环保型PVC热稳定剂，为其实际应用提供了理论和实验支持。

关键词: 水滑石, 聚氯乙烯, 热稳定剂, 稀土, 插层

Abstract:

Magnesium⁃aluminum⁃lanthanum layered double hydroxides （MgAlLa⁃LDHs） and their methylglycine⁃intercalated counterparts （MgAlLa⁃N⁃LDHs） were synthesized via a coprecipitation⁃hydrothermal method. The methylglycine intercalation was confirmed by XRD and SEM， which revealed an increased interlayer spacing and a more exfoliated morphology. TGA demonstrated that the modification significantly enhanced the intrinsic thermal stability of the LDHs. When incorporated into PVC， the MgAlLa⁃N⁃LDHs exhibited excellent matrix compatibility， leading to a simultaneous improvement in tensile strength and elongation at break. Moreover， the modified LDHs substantially improved the thermal stability of PVC， as evidenced by increased thermal degradation activation energy and extended stability times in both static and dynamic tests. These results are attributed to the synergistic effect of the rare⁃earth elements and the intercalated methylglycine， which effectively inhibit the degradation of PVC. The methylglycine⁃intercalated MgAlLa⁃LDHs thus present a highly effective and environmentally friendly solution for enhancing PVC's service life， offering strong theoretical and experimental support for their industrial application.

Key words: layered double hydroxides, polyvinyl chloride, thermal stability, rare earth, intercalation

中图分类号:

TQ325.3

段金胜, 柳召刚, 李沂霖, 贾培杰, 吴书欣. 肌氨酸插层镁铝镧水滑石用作PVC热稳定剂的研究[J]. 中国塑料, 2025, 39(12): 92-98.

DUAN Jinsheng, LIU Zhaogang, LI Yilin, JIA Peijie, WU Shuxin. Study on methylglycine⁃intercalated Mg⁃Al⁃La layered double hydroxides as efficient thermal stabilizers for PVC[J]. China Plastics, 2025, 39(12): 92-98.

图/表 14

成分	PVC	DOP	LDHs
质量/g	75	19	3

表1 PVC复合材料配方

Tab.1 Formulation of PVC composites

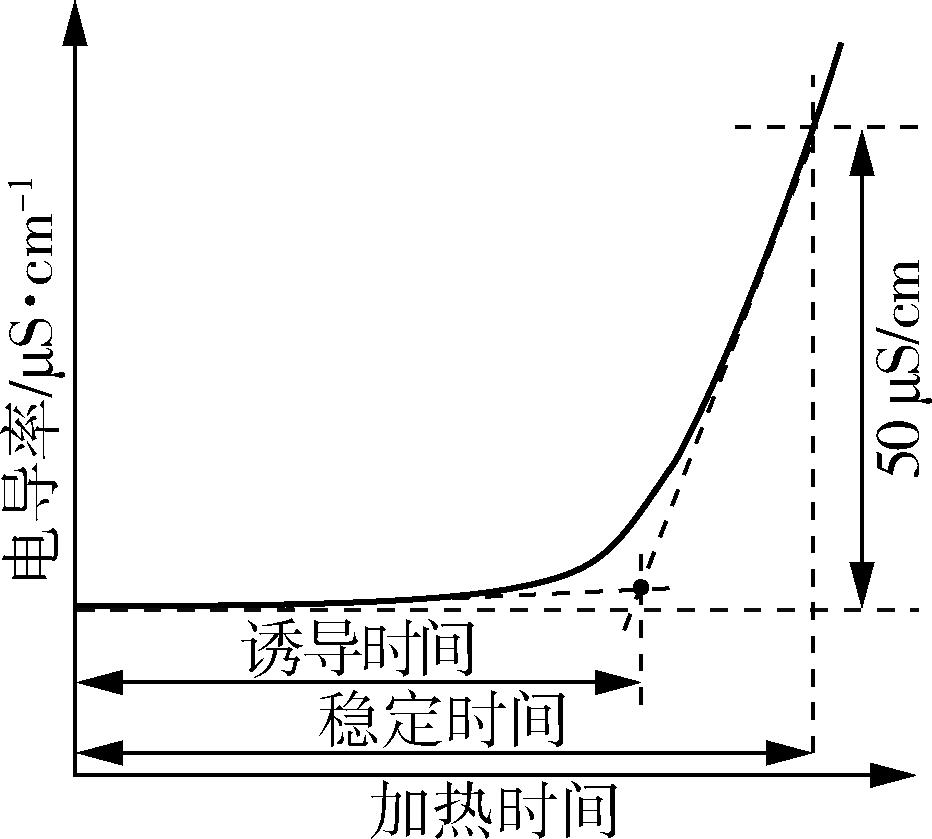

图1 稳定时间和诱导时间确定方法示意图

Fig.1 Illustration of the method for determining induction time and stabilization time

成分	PVC	PE蜡	LDHs
份数（质量）	100	1	5

表2 PVC塑化配方

Tab.2 PVC plasticization formulations

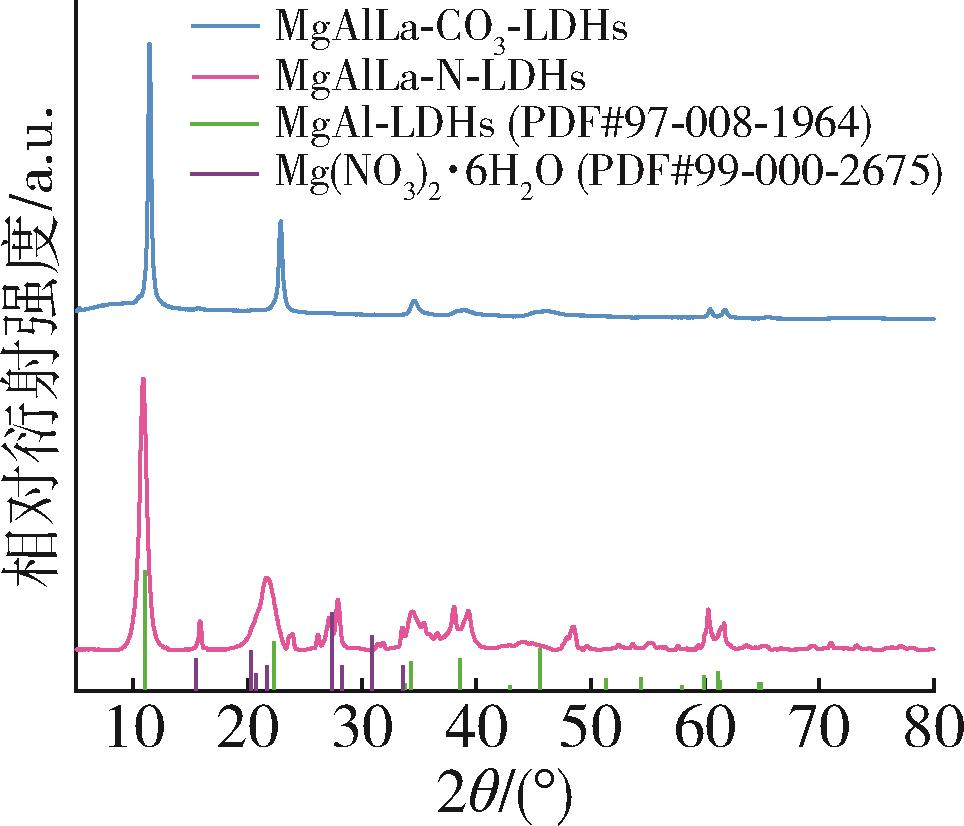

图2 水滑石的XRD图谱

Fig.2 XRD patterns of rare earth hydrotalcite

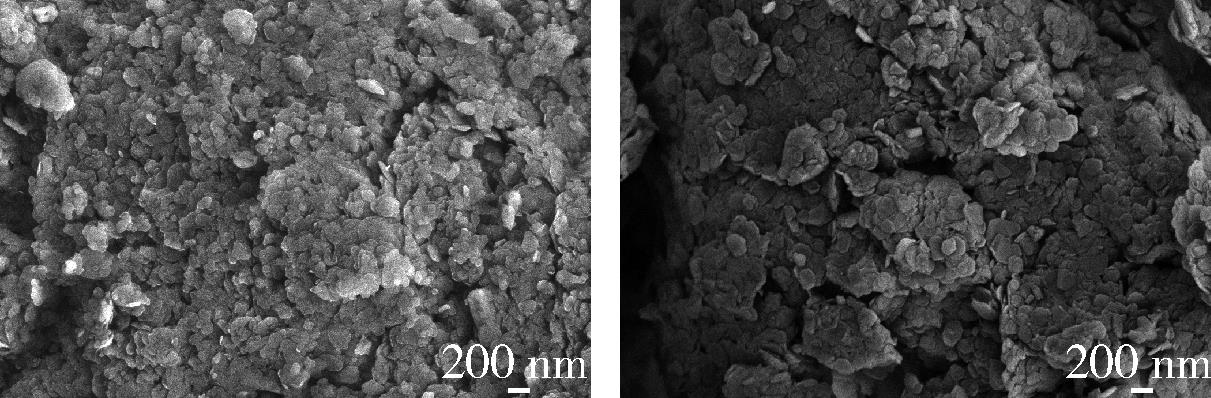

图3 水滑石的SEM照片

Fig.3 SEM of the hydrotalcite

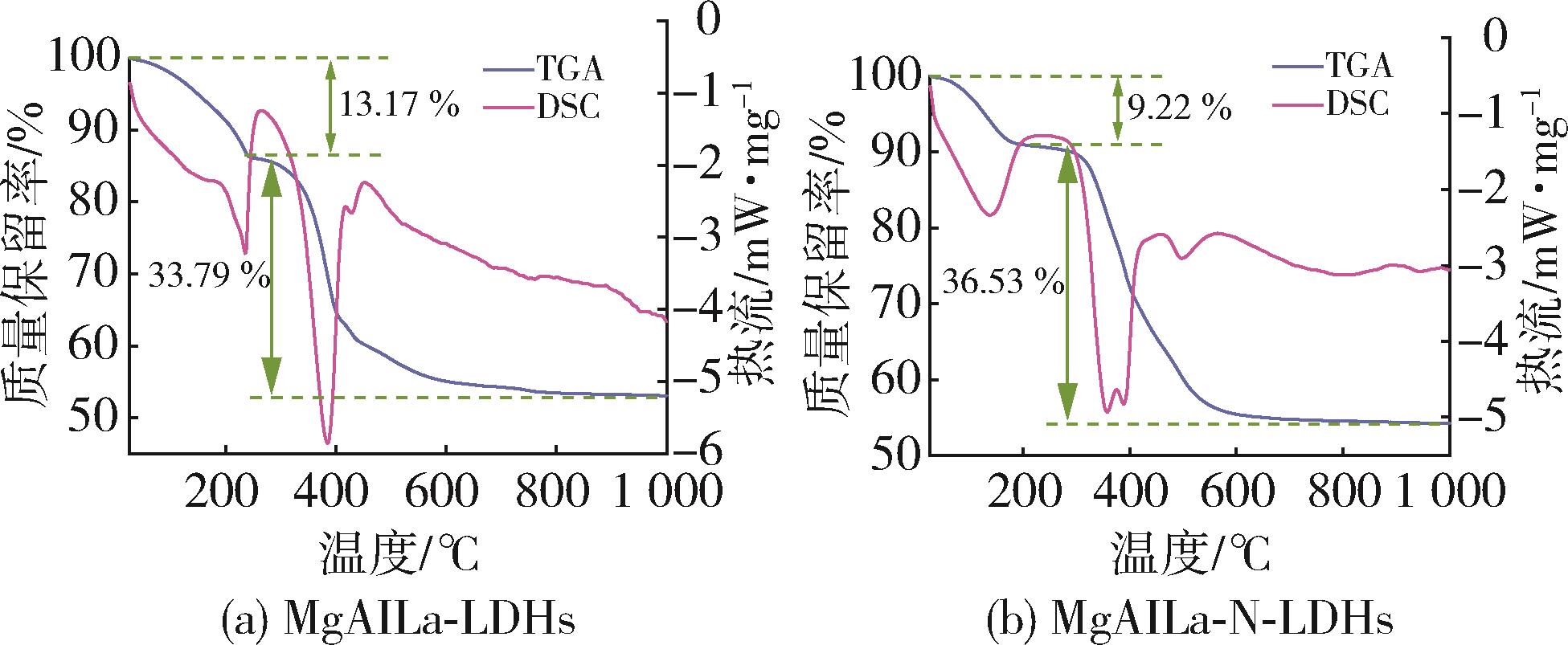

图4 水滑石的热分析曲线

Fig.4 TG analysis of the hydrotalcite

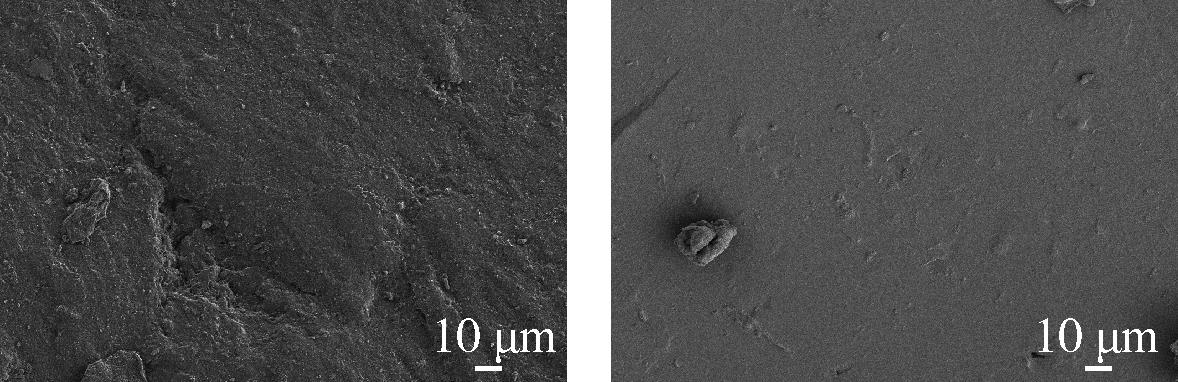

图5 加入水滑石的PVC片材断面SEM照片

Fig.5 SEM of the cross⁃sectional of PVC sheets with added hydrotalcite

助剂名称	时间/min							热稳定时间/min
助剂名称	10	20	30	40	50	60	70	热稳定时间/min
ZnAlLa⁃LDHs								45
MgAlLa⁃LDHs								53
MgAlLa⁃N⁃LDHs								58
硬脂酸锌								5
硬脂酸钙								25
季戊四醇								6
硬脂酸镧								21
无								3

表3 不同热稳定剂的热老化变色和刚果红实验结果

Tab.3 Thermal aging discoloration and Congo red test results of different heat stabilizers

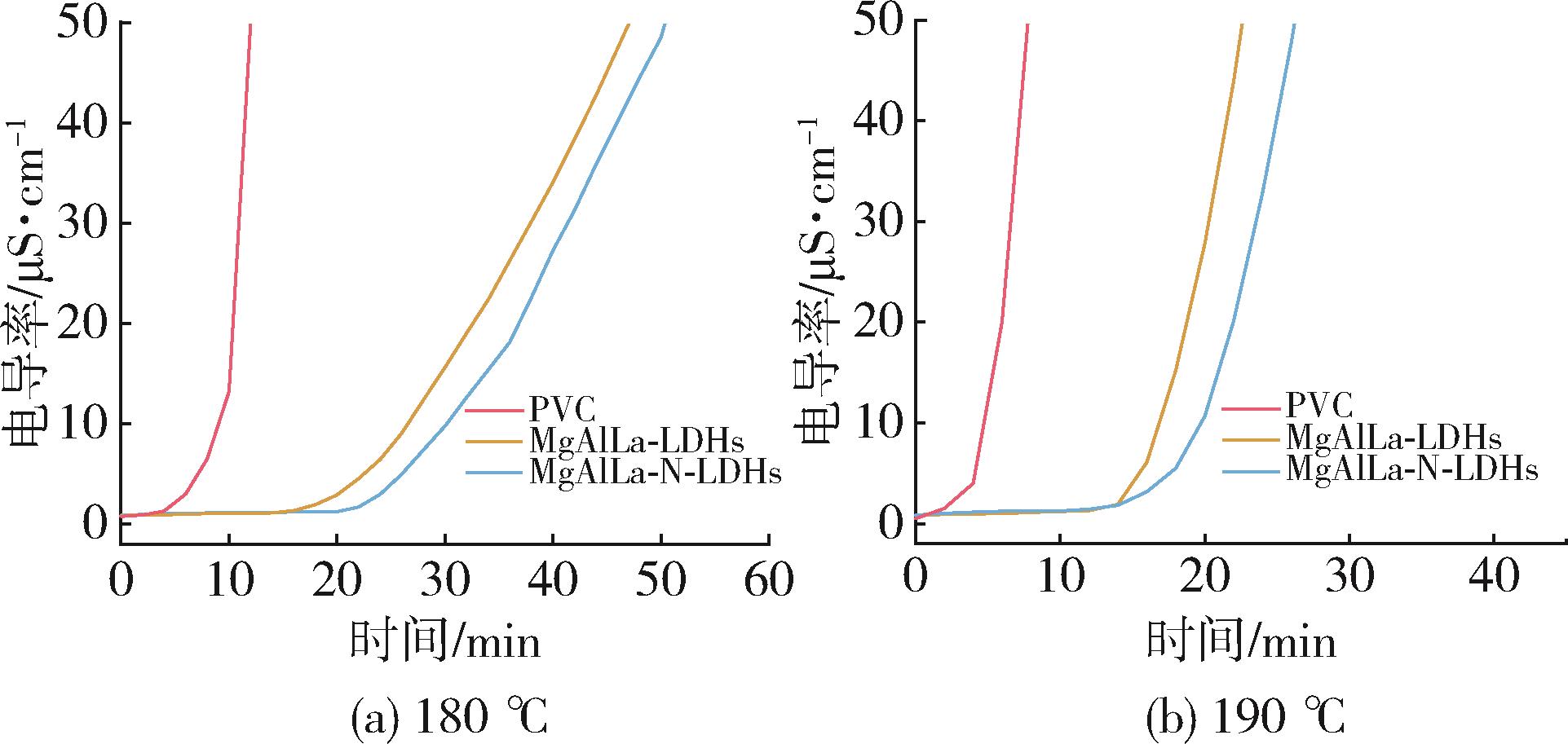

图6 加入水滑石的PVC的电导率曲线

Fig.6 Conductivity curves of PVC with added hydrotalcite

稳定剂	180 ℃		190 ℃
稳定剂	诱导时间/min	热稳定时间/min	诱导时间/min	热稳定时间/min
PVC	-	11	-	6
MgAlLa⁃CO₃⁃LDHs	22	47	15	23
MgAlLa⁃N⁃LDHs	28	49	16	24

表4 在180 ℃和190 ℃下电导率测试实验结果

Tab.4 Conductivity test results at 180 ℃ and 190 ℃

稳定剂	反应速率k		E_a/kJ•mol^-1
稳定剂	k₁	k₂	E_a/kJ•mol^-1
无	5.38	8.60	81.85
MgAlLa⁃LDHs	2.01	5.21	165.85
MgAlLa⁃N⁃LDHs	1.95	5.24	172.48

表5 加入水滑石热稳定剂的PVC降解活化能

Tab.5 Degradation activation energy of PVC with added hydrotalcite heat stabilizers

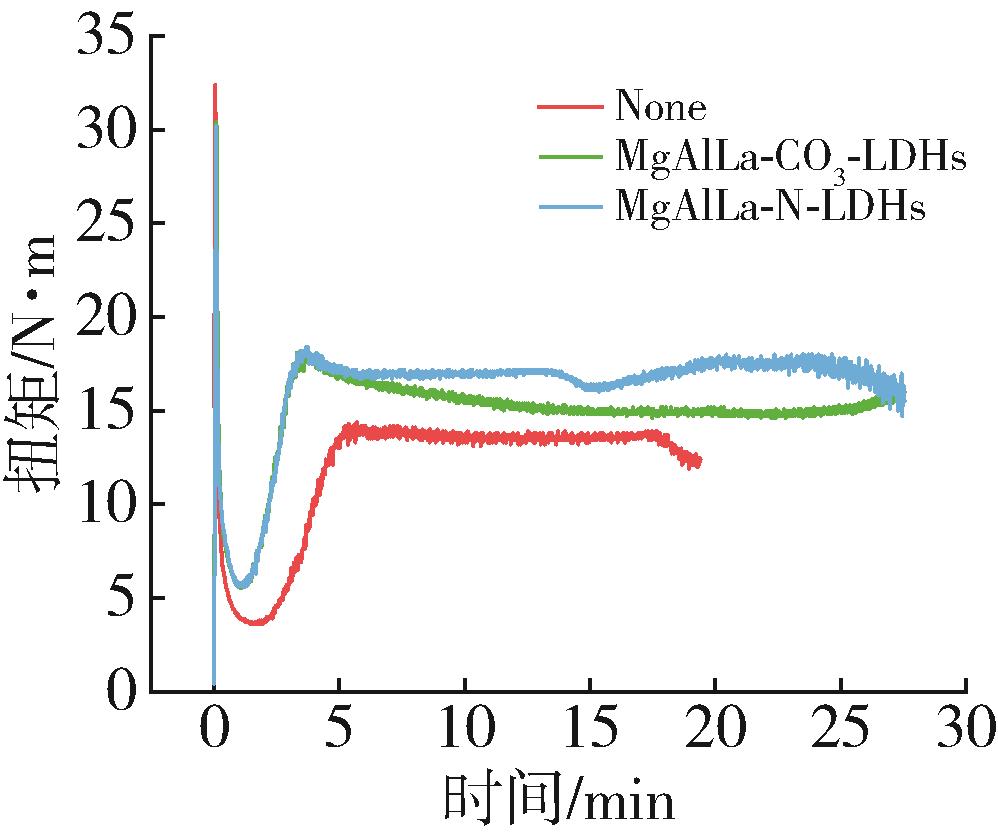

图7 塑化性能曲线

Fig.7 Plasticization performance curve

稳定剂	塑化时间/min	塑化扭矩/N·m	平衡扭矩/N·m
None	1.68	14.4	13.6
MgAlLa⁃LDHs	1.08	18.2	14.9
MgAlLa⁃N⁃LDHs	1.06	18.4	17.0

表6 塑化实验结果

Tab.6 Plasticization test results

稳定剂	拉伸强度（σ_s ）/MPa	断裂伸长率（e）/%
无	34.49	96.26
硬脂酸锌	35.62	89.54
硬脂酸钙	37.86	123.37
季戊四醇	37.36	122.28
MgAlLa⁃LDHs	37.59	127.32
MgAlLa⁃N⁃LDHs	38.90	132.79

表7 加入热稳定剂的PVC样品的力学性能测试结果

Tab.7 Mechanical properties test results of PVC samples with added heat stabilizers

参考文献 24

[1]	陈永平. 建筑用新型耐温静音塑料排水管材应用探讨［J］. 给水排水， 2023， 59（S2）： 789⁃791+797.
	CHEN Y P. Discussion on the application of a new type of temperature⁃resistant and quiet plastic drainage pipe for building ［J］. Water & Wastewater Engineering， 2023， 59（S2）： 789⁃791+797.
[2]	彭鹤松，李海滨，邱文福，等. 两种镁盐复配在改性PVC能源线缆中的应用［J］. 工程塑料应用， 2024， 52（3）： 158⁃165.
	PENG H S， LI H B， QIU W F， et al. Application of two magnesium salt compounds in modified PVC energy cabless ［J］. Engineering Plastics Application， 2024， 52（3）： 158⁃165.
[3]	杨悦，刘娟娟，吕晓龙，等. 结合胆红素特异性吸附PVC改性微孔膜制备研究［J］. 膜科学与技术， 2022， 42（5）： 86⁃93.
	YANG Y， LIU J J， LYU X L， et al. Study on the preparation of PVC modified microporous membrane for specific adsorption of bound bilirubin ［J］. Membrane Science and Technology， 2022， 42（5）： 86⁃93.
[4]	陈立全，洪建婷，宁立新，等. 磷⁃锡环保复合协效阻燃剂制备及其在PVC中的应用［J］. 上海大学学报（自然科学版）， 2024， 30（3）： 373⁃389.
	CHEN L Q， HONG J T， NING L X， et al. Ecofriendly phosphorus⁃tin composite synergistic flame retardant： preparation and application in polyvinyl chloride［J］. Journal of Shanghai University（Natural Science Edition）， 2024， 30（3）： 373⁃389.
[5]	杨羽轩，杜桂芳，柳召刚，等. 2⁃氨基烟酸镧铈对PVC热稳定性的影响［J］. 材料导报， 2024， 38（7）： 259⁃266.
	YANG Y X， DU G F， LIU Z G， et al. Effect of Lanthanum Cerium 2⁃Aminonicotinate Acid on Thermal Stability of PVC ［J］. Materials Reports， 2024， 38（7）： 259⁃266.
[6]	KRZYSZTOF L， KATARZYNA S. A Brief Review of Poly（Vinyl Chloride）（PVC） Recycling［J］. Polymers， 2022， 14（15）： 3 035.
[7]	KANTIMA C， VICHAL R， NARONGRIT S. Structural and thermal stabilizations of PVC and wood/PVC composites by metal stearates and organotin［J］. BioResources， 2023， 6（3）： 3 115⁃3 131.
[8]	胡新亮.用于PVC的有机锡类热稳定剂专利技术研究进展［J］.聚氯乙烯， 2022， 50（8）： 1⁃2+30.
	HU X L. Research progress in patent technologies of organo⁃tin heat stabilizers for PVC ［J］. Polyvinyl Chloride， 2022， 50（8）： 1⁃2+30.
[9]	孟祥雪，陈鸯飞.铅盐稳定剂和钙锌复合热稳定剂对PVC防水卷材性能的影响研究［J］.中国建筑防水， 2018 （8）： 1⁃4.
	MENG X X， CHEN Y F. Study on influences of lead salt stabilizer and calcium⁃zincum composite heat stabilizer on performances of PVC waterproofing membrane ［J］. China Building Waterproofing， 2018（8）： 1⁃4.
[10]	周鹏来，王勇.PVC用金属皂热稳定剂的热稳定性和润滑性［J］. 化工时刊， 2018， 32（1）： 45⁃48.
	ZHOU P L， WANG Y. Study on the thermal stability and lubricant property of PVC using metal soaps as thermal stabilizer ［J］. Chemical Industry Times， 2018， 32（1）： 45⁃48.
[11]	GAO Z， LU L， SHI C， QIAN X. The effect of OCoAl⁃LDH and OCoFe⁃LDH on the combustion behaviors of polyvinyl chloride［J］. Polymers for Advanced Technologies， 2020， 31： 675⁃685.
[12]	LI D， LIU S， GU L， et al. Preparation of rare earth complexes with curcumin and their stabilization for PVC， Polymer Degradation and Stability， 2021， 184： 109480.
[13]	LIU Z， FAN J， FENG J， et al. Study on the use of rare earth stabilizer as poly（vinyl chloride） stabilizer. J Vinyl Addit Technol. 2020； 26： 536⁃547.
[14]	DUAN J， LIU Z， DU G， et al. Preparation of rare⁃earth terephthalic acid stabilizer and its effect on thermal stability of polyvinyl chloride. Iran Polym J， 2023， 32： 991⁃1 000.
[15]	DU G， LIU Z G， JIA P J， et al. Intercalated rare earth hydrotalcite⁃like materials and their application in stabilizers in poly （vinyl chloride）［J］. J Vinyl Addit Technol，2023， 29（2）： 410.
[16]	杨笑春，于静，张青．N⁃乙基哌嗪基邻苯二甲单酰胺酸锌对PVC热稳定性能的影响［J］．中国塑料，2022，36（2）：125⁃130．
	YANG X C， YU J， ZHANG Q. Effects of N⁃ethylpiperazinylphthalomide zinc on thermal stability of PVC ［J］. China Plastics， 2022， 36（2）： 125⁃130.
[17]	罗红萍．EVA/MBS/稀土三元共混改性PVC性能研究［J］．广东化工，2019，46（20）：29⁃30+11．
	LUO H P. Research on properties of EVA/MBS/Rare earth commixture modified PVC［J］. Guangdong Chemical Industry， 2019， 46（20）： 29⁃30+11.
[18]	崔芷萱，蒋平平，冷炎，等．环保钙/锌PVC热稳定剂的发展现状及应用［J］．塑料，2024，53（01）：138⁃144．
	CUI Z X， JIANG P P， LENG Y， et al. State of Development and application of environment⁃friendly Ca/Zn thermal stabilizer in PVC products［J］. Plastics， 2024， 53（01）： 138⁃144.
[19]	DUAN J， DENG C， LIU Z， et al. Enhancing thermal stability of PVC through organic acid⁃interlayered hydrotalcite modification： experimental and computational analysis［J］. Polymers for Advanced Technologies， 2024， 35（12）： e70011.
[20]	XIN H， ZHAO X， REN Q H， et al. Preparation and properties of modified graphene/polyvinyl chloride composites［J］. Journal of Composites， 2018， 35（7）： 1 700⁃1 708.
[21]	王凯，岳邦毅，朱建，等. 插层三元锌镁铝水滑石的制备及其在PVC中应用［J］. 无机盐工业， 2017， 49（1）： 33⁃37.
	WANG K， YUE B Y， ZHU J， et al. Synthesis and application of intercalated Mg⁃Zn⁃Al hydrotalcite in PVC ［J］. Inorganic Chemicals Industry， 2017， 49（1）： 33⁃37.
[22]	DUAN J， LIU Z， LI Y， et al. The Effect of Diphenylphosphate Intercalated Magnesium Aluminum Lanthanum Hydrotalcite on the Thermal Stability and Mechanical Properties of Poly（Vinyl Chloride）［J］. Journal of Inorganic and Organometallic Polymers and Materials， 2024.
[23]	XU S， LI S Y， ZHANG M， et al. Effect of P₃O₁₀ ^5- intercalated hydrotalcite on the flame retardant properties and the degradation mechanism of a novel polypropylene/hydrotalcite system［J］. Applied Clay Science， 2018， 163： 196⁃203.
[24]	杜桂芳. 有机酸根插层锌铝镧类水滑石的制备及在PVC中应用的研究［D］. 内蒙古科技大学， 2023.

肌氨酸插层镁铝镧水滑石用作PVC热稳定剂的研究

Study on methylglycine⁃intercalated Mg⁃Al⁃La layered double hydroxides as efficient thermal stabilizers for PVC

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 14

参考文献 24

相关文章 15

编辑推荐

Metrics

本文评价

[1]	李伟, 唐鹏飞, 潘栋, 石拓, 莫淑蓓. 多口径高性能聚氯乙烯管道爆管试验与压力计算[J]. 中国塑料, 2025, 39(9): 93-100.
[2]	张宁, 李先铭, 李改花, 张红霞, 杨笑春, 于静. 不同种类偶联剂表面改性水滑石对PVC性能的影响[J]. 中国塑料, 2025, 39(8): 88-93.
[3]	王政, 肖东, 黄锐, 孙孝谦. 废弃塑料颗粒含量对混凝土力学性能的影响[J]. 中国塑料, 2025, 39(7): 130-134.
[4]	牛众, 吴遵红. 羽毛球场地用PVC地胶面层材料的改性研究[J]. 中国塑料, 2025, 39(6): 66-72.
[5]	张辉, 唐站站, 鲍海霞, 程鑫远, 陈斌. 不同环境温度下UPVC管材的力学性能退化研究[J]. 中国塑料, 2025, 39(2): 26-31.
[6]	杨笑春, 刘会媛, 张青, 于静. 钠⁃A型分子筛对PVC热稳定性能影响研究[J]. 中国塑料, 2025, 39(2): 77-81.
[7]	庞亚男, 高建荣. 改性纳米CaCO₃在PVC建筑防火材料中的应用研究[J]. 中国塑料, 2025, 39(12): 85-91.
[8]	杜浩杰, 张莹, 黄剑, 孙华丽, 徐海云, 赵晓颖, 项爱民. 氯化聚氯乙烯热稳定性能提升研究[J]. 中国塑料, 2025, 39(11): 53-58.
[9]	刘中平, 肖银河, 葛会军. 软质PVC引发的PC塑料件开裂分析[J]. 中国塑料, 2025, 39(10): 54-59.
[10]	陈明光, 李梦迪, 郁辰, 曹鸿璋, 于晓丽, 柳召刚, 罗果萍. 富马酸季戊四醇酯基镧稀土化合物的制备及其在PVC中热稳定性能和抗菌性能的研究[J]. 中国塑料, 2025, 39(1): 6-12.
[11]	施珣若. 聚氯乙烯塑料建材的现状和展望[J]. 中国塑料, 2024, 38(9): 145-153.
[12]	孙芳芳, 宋运运. N⁃苯基马来酰亚胺共聚物的合成及对PVC树脂耐热改性效果研究[J]. 中国塑料, 2024, 38(7): 49-54.
[13]	雷经发, 胡基波, 刘涛, 吴文奇, 沈朝阳. PVC/TPU共混材料静动态力学性能及本构模型研究[J]. 中国塑料, 2024, 38(5): 1-6.
[14]	蓝擎, 侯欣怡, 李一凡, 潘凯, 周佳菊, 黄丹梦, 黄灏彬. 重质碳酸钙聚合改性及其在聚氯乙烯中的应用研究[J]. 中国塑料, 2024, 38(5): 61-65.
[15]	李先铭, 张宁, 李改花, 刘爽, 刘征原. 十二烷基硫酸钠表面改性水滑石对PVC热稳定性能的影响[J]. 中国塑料, 2024, 38(2): 82-86.
