醋酸纤维素多孔膜的制备及蛋白质吸附

doi:10.19491/j.issn.1001-9278.2025.03.007

中国塑料 ›› 2025, Vol. 39 ›› Issue (3): 36-40.DOI: 10.19491/j.issn.1001-9278.2025.03.007

醋酸纤维素多孔膜的制备及蛋白质吸附

侯文杰(), 杨娜, 任剑飞, 高大海, 郭改萍(), 戴玉华()

北京石油化工学院新材料与化工学院，北京 102627

收稿日期:2024-06-14 出版日期:2025-03-26 发布日期:2025-03-24
通讯作者: 郭改萍（1982—），女，博士后，主要研究方向为生物质材料、热塑性聚氨酯材料，guogaiping@bipt.edu.cn
戴玉华（1971—），女，教授，主要从事功能高分子材料、染料敏化太阳能电池以及与高分子相关的教学与科研工作，daiyuhua@bipt.edu.cn
E-mail:2254486951@qq.com;guogaiping@bipt.edu.cn;daiyuhua@bipt.edu.cn
作者简介:侯文杰（1997—），女，研究生，主要研究方向为基于纤维素的生物大分子相分离多孔膜的制备，2254486951@qq.com
第一联系人：地址：北京市海淀区阜成路11号《中国塑料》杂志社
邮编：100048

Preparation of cellulose acetate porous membrane and its adsorption for protein

HOU Wenjie(), YANG Na, REN Jianfei, GAO Dahai, GUO Gaiping(), DAI Yuhua()

School of New Materials and Chemical Engineering，Beijing Institute of Petrochemical Technology，Beijing 102627，China

Received:2024-06-14 Online:2025-03-26 Published:2025-03-24
Contact: GUO Gaiping, DAI Yuhua E-mail:2254486951@qq.com;guogaiping@bipt.edu.cn;daiyuhua@bipt.edu.cn

摘要/Abstract

摘要：

以醋酸纤维素为原料、以丙酮为溶剂、以水为非溶剂，制备结构可调、水通量高的醋酸纤维素多孔膜。并通过四甲基哌啶氧化物（TEMPO）/溴化钠（NaBr）/次氯酸钠（NaClO）氧化引入羧基基团用于蛋白质的选择分离。当醋酸纤维素浓度为10 %（质量分数，下同）、凝固浴温度为10 ℃、非溶剂水的含量为30 %时，醋酸纤维素多孔膜的综合性能最好，孔隙率为92.5 %，水通量为1 655.7 L/（m²·h），经氧化后，该膜在pH=6的环境下，对溶菌酶的吸附率为2 806.1 mg/g。

关键词: 醋酸纤维素, 非溶剂致相分离, 多孔膜

Abstract:

In this study， cellulose acetate porous membranes with an adjustable structure and a high water flux were prepared by using cellulose acetate as a raw material， acetone as a solvent， and water as a non⁃solvent. Carboxyl groups were introduced for selective separation of protein through the oxidation of tetramethylpyridine oxide/sodium bromide/sodium hypochlorite. With a porosity of 92.5 % and a water flux of 1 655.7 L/（m²·h）， the cellulose acetate porous membranes exhibited optimal comprehensive performance at a cellulose acetate concentration of 10 wt%， a coagulation bath temperature of 10 ºC， and a non⁃solvent water content of 30 wt%. After oxidation， the cellulose acetate porous membrane obtained an adsorption rate of 2 806.1 mg/g for lysozyme at pH 6.

Key words: cellulose acetate, non solvent induced phase separation, porous membrane

中图分类号:

TQ323.72⁺1

侯文杰, 杨娜, 任剑飞, 高大海, 郭改萍, 戴玉华. 醋酸纤维素多孔膜的制备及蛋白质吸附[J]. 中国塑料, 2025, 39(3): 36-40.

HOU Wenjie, YANG Na, REN Jianfei, GAO Dahai, GUO Gaiping, DAI Yuhua. Preparation of cellulose acetate porous membrane and its adsorption for protein[J]. China Plastics, 2025, 39(3): 36-40.

图/表 8

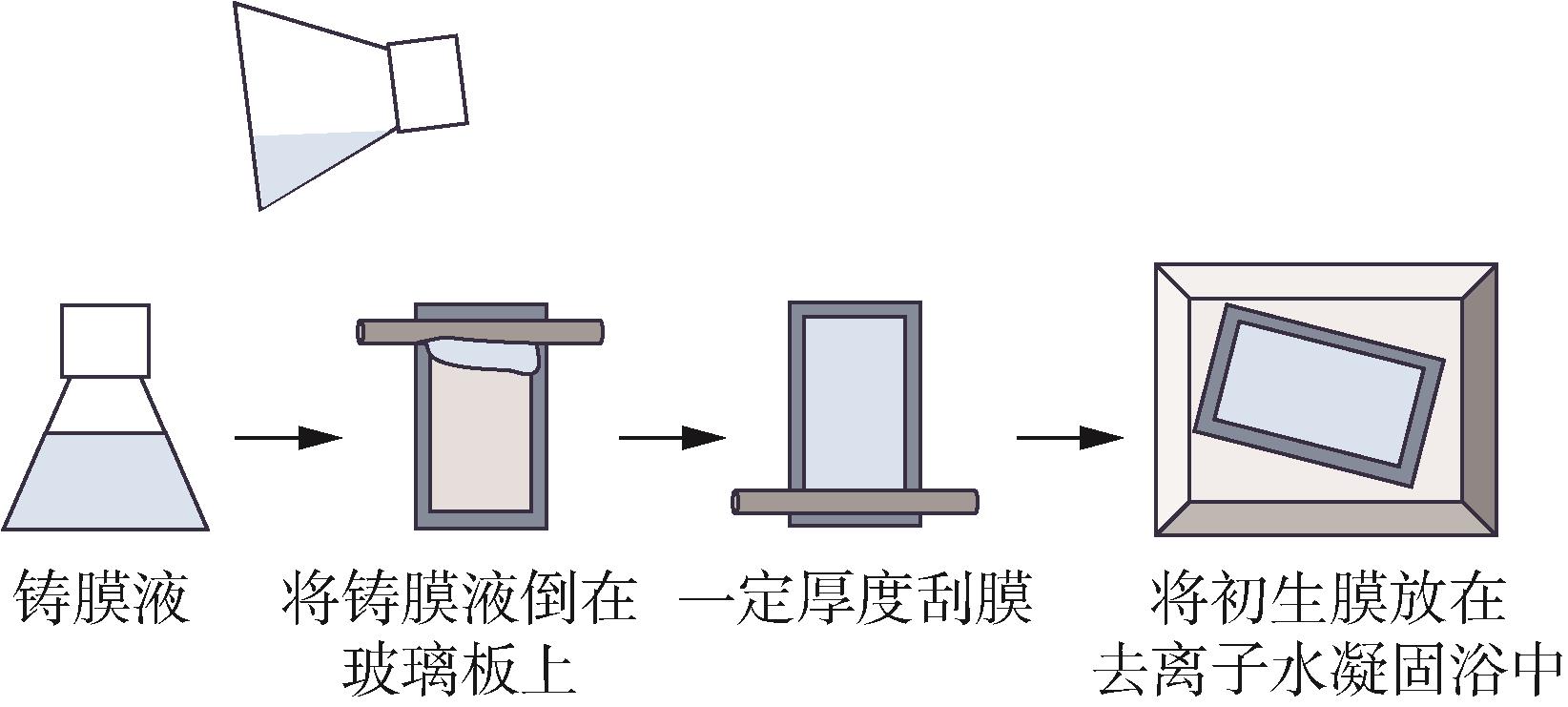

图1 醋酸纤维素多孔膜的制备流程图

Fig.1 Preparation process diagram of cellulose acetate porous membrane

图2 不同浓度的醋酸纤维素多孔膜形貌图

Fig.2 Morphological images of cellulose acetate porous membranes with different concentrations（DC⁃a is a sample with a concentration of 10 % cellulose acetate

样品	浓度/%	孔隙率/%	水通量/L $∙$ m^-2 $∙$ h^-1
DC⁃a	10	91.1	650.6
DC⁃b	11	89.4	188.1
DC⁃c	12	89.1	141.8
DC⁃d	13	88.9	79.0
DC⁃e	14	87.7	25.3
DC⁃f	15	86.4	25.1

样品	浓度/%	孔隙率/%	水通量/L $∙$ m^-2 $∙$ h^-1
DC⁃a	10	91.1	650.6
DC⁃b	11	89.4	188.1
DC⁃c	12	89.1	141.8
DC⁃d	13	88.9	79.0
DC⁃e	14	87.7	25.3
DC⁃f	15	86.4	25.1

表1 不同醋酸纤维素浓度的孔隙率和水通量

Tab.1 Porosity and water flux of different concentrations of cellulose acetate

表1 不同醋酸纤维素浓度的孔隙率和水通量

Tab.1 Porosity and water flux of different concentrations of cellulose acetate

样品	温度/℃	孔隙率/%	水通量/L·m^-2·h^-1
CTA⁃a	0	91.0	622.6
CTA⁃b	5	92.1	809.7
CTA⁃c	10	92.5	1 655.7
CTA⁃d	15	92.3	1 449.2
CTA⁃e	20	92.1	823.0

表2 不同凝固浴温度的孔隙率和水通量

Tab.2 Porosity and water flux of different concentrations of cellulose acetate

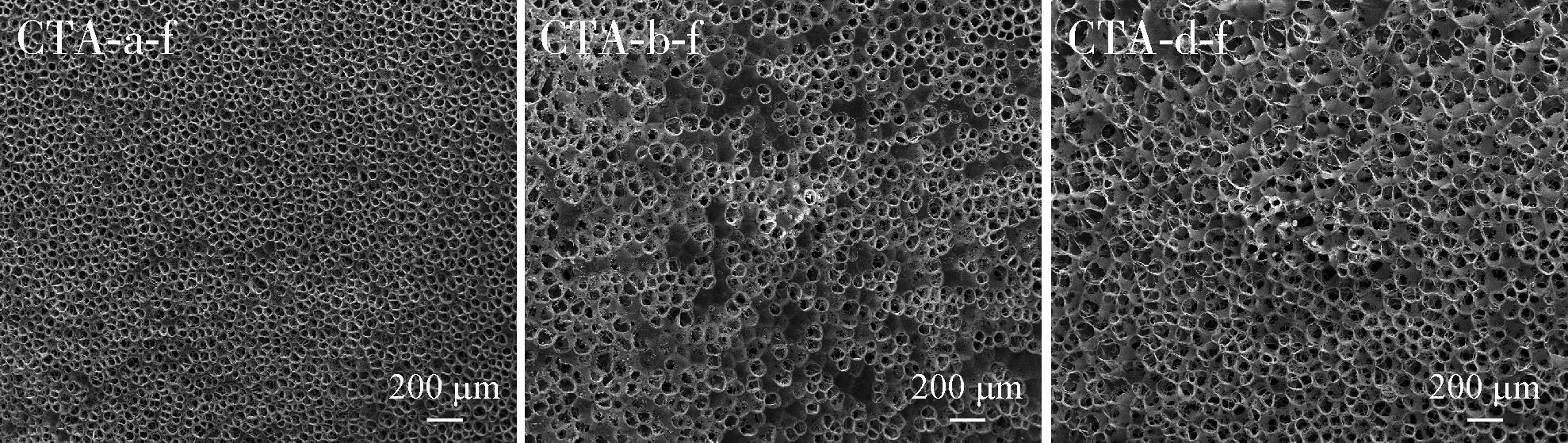

图3 不同凝固浴温度的醋酸纤维素多孔膜形貌图

Fig.3 Morphological images of cellulose acetate porous membranes at different coagulation bath temperatures

样品	水含量/%	孔隙率/%	水通量/L·m^-2·h^-1
WA⁃a	20	90.2	1 799.8
WA⁃b	25	90.2	1 209.8
WA⁃c	30	91.1	650.6
WA⁃d	35	92.2	1 110.9
WA⁃e	40	93.6	38 038.6

表3 醋酸纤维素/丙酮溶液中加不同水的孔隙率和水通量

Tab.3 Porosity and water flux of cellulose acetate/acetone solution with different water additions

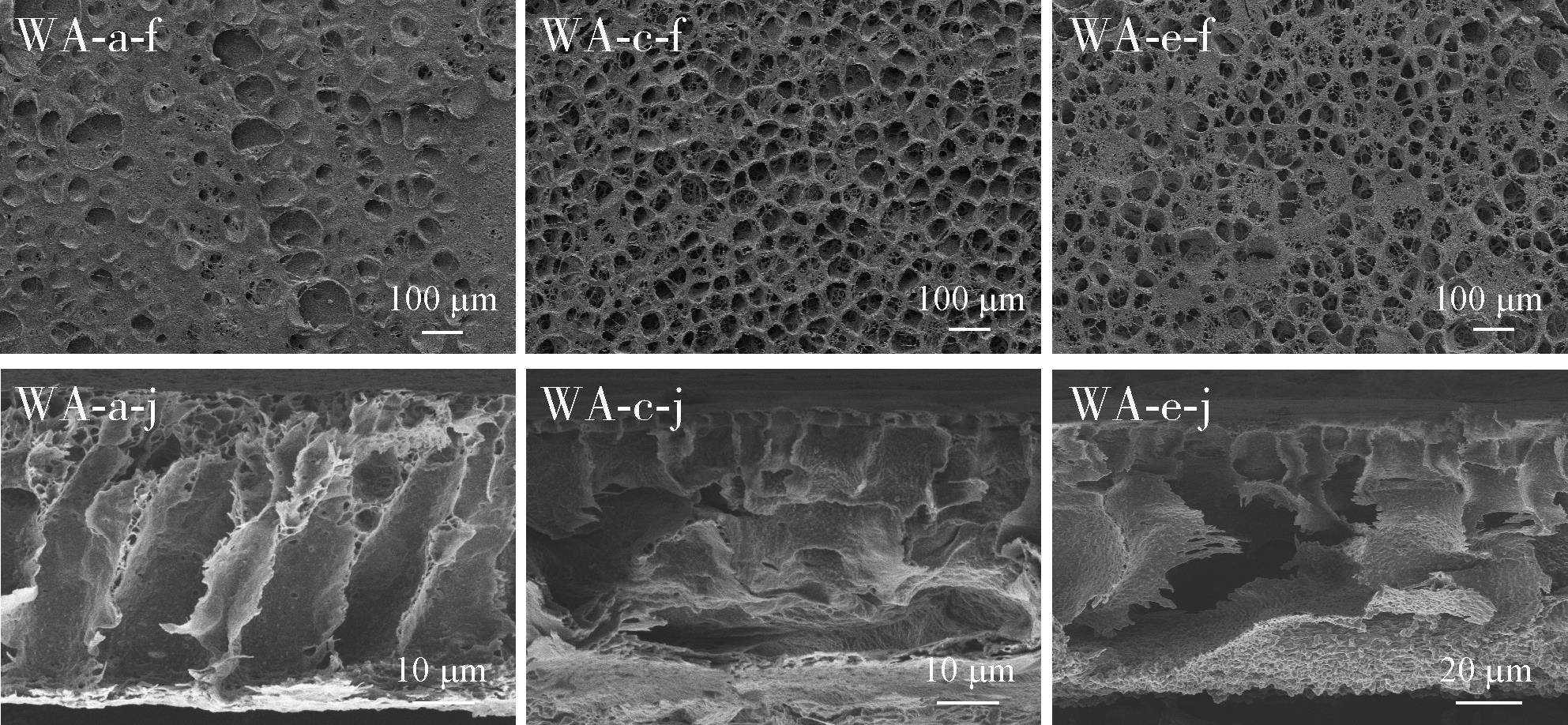

图4 醋酸纤维素/丙酮溶液加不同水的形貌图

Fig.4 Morphological images of cellulose acetate/acetone solution with different amounts of water

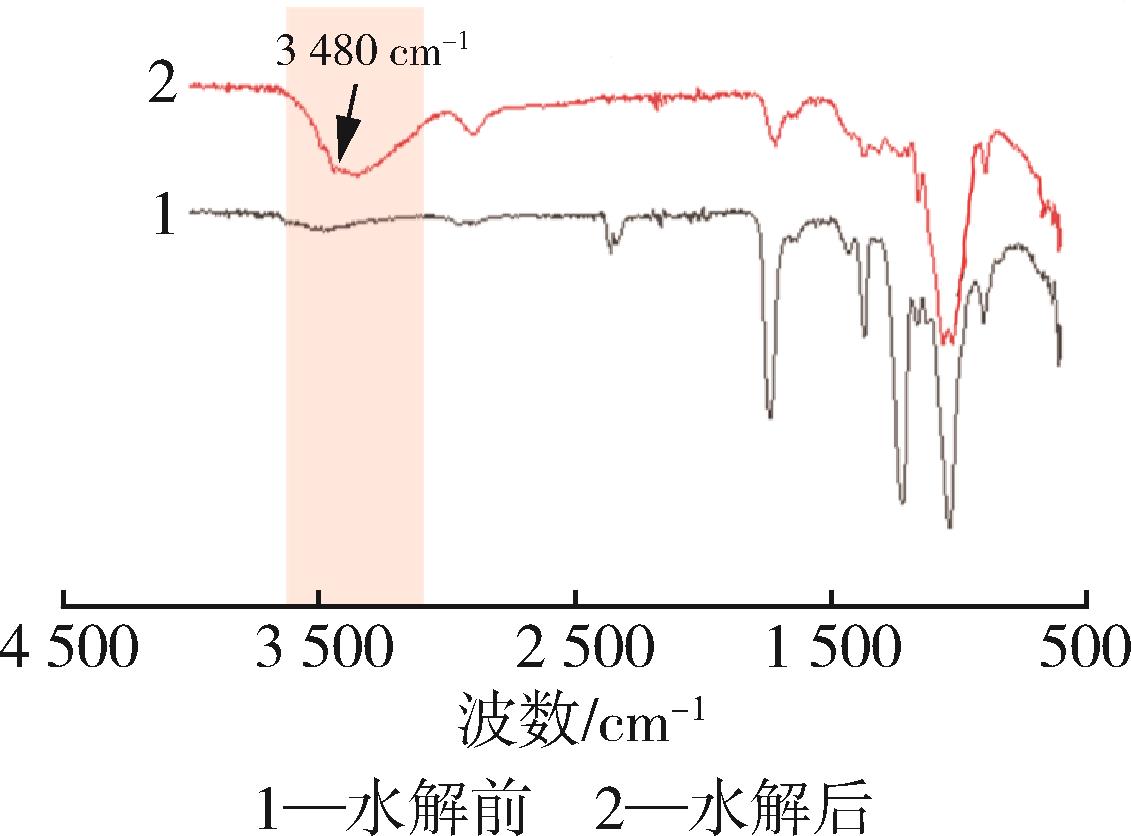

图5 醋酸纤维素多孔膜的水解FTIR谱图

Fig.5 Hydrolysis infrared spectrum of cellulose acetate porous membrane

参考文献 19

1	Dingman R， Balu⁃Iyer S V. Immunogenicity of Protein Pharmaceuticals［J］. Journal of Pharmaceutical Sciences， 2019， 108（5）： 1 637⁃1 654.
2	Protein engineering and its applications in food industry［J］. Critical Reviews in Food Science and Nutrition， 2017.
3	傅秋霞. 静电纺纳米纤维基蛋白质吸附分离材料的设计构筑及性能研究［D］. 东华大学， 2020.
4	Raut A S， Kalonia D S. Pharmaceutical Perspective on Opalescence and Liquid–Liquid Phase Separation in Protein Solutions［J］. Molecular Pharmaceutics， 2016， 13（5）： 1 431⁃1 444.
5	Rajesh S， Schneiderman S， Crandall C， et al. Synthesis of Cellulose⁃graft⁃Polypropionic Acid Nanofiber Cation⁃Exchange Membrane Adsorbers for High⁃Efficiency Separations［J］. ACS Applied Materials & Interfaces， 2017， 9（46）： 41 055⁃41 065.
6	Wong F W F， Ariff A B， Stuckey D C. Downstream protein separation by surfactant precipitation： a review［J］. Critical Reviews in Biotechnology， 2018， 38（1）： 31⁃46.
7	苏俊. 浅谈膜分离技术在生物化工方面的应用［J］. 四川化工， 2024， 27（01）： 16⁃19.
8	王淑雅. 非溶剂诱导相分离法构筑光控制性聚合物有序多孔薄膜［D］. 哈尔滨工程大学， 2024.
9	He Y， Chen Q， Liu H， et al. Friction and Wear of MoO3/Graphene Oxide Modified Glass Fiber Reinforced Epoxy Nanocomposites［J］. Macromolecular Materials and Engineering， 2019， 304（8）.
10	Davidlu， Isabelc. Po1ymers and so1vents used in membrane fabrication a review focusing on sustainab1e membrane deve1opment［J］. Membranes， 2021， 11（5）.
11	Marin H， Vankelecom I F J. Optimization of the ionic liquid⁃based interfacial polymerization system for the preparation of high⁃performance， low⁃fouling RO membranes［J］. Journal of Membrane Science， 2018， 556.
12	Cao Y， Wan Y， Chen C， et al. Catalyst⁃anchored secondary polymerization for highly permeable acid⁃resistant nanofiltration membrane preparation［J］. Journal of Membrane Science， 2023： 686.
13	Arribas P， Khayet M， García⁃Payo M C， et al. Self⁃sustained electro⁃spun polysulfone nano⁃fibrous membranes and their surface modification by interfacial polymerization for micro⁃ and ultra⁃filtration［J］. Separation & Purification Technology， 2014， 138： 118⁃129.
14	Mi H Y， Jing X， Mcnulty J， et al. Approaches to Fabricating Multiple⁃Layered Vascular Scaffolds Using Hybrid Electrospinning and Thermally Induced Phase Separation Methods［J］. Industrial & Engineering Chemistry Research， 2016， 55（4）.
15	Tebyetekerwa M， Ramakrishna S. What Is Next for Electrospinning？［J］. Matter， 2020， 2（2）： 279⁃283.
16	C Y T A B， B Y L， C D M F， et al. A review on models and simulations of membrane formation via phase inversion processes［J］. Journal of Membrane Science， 2021.
17	Xing X⁃Y， Gu L， Jin Y， et al. Fabrication and characterization of cellulose triacetate porous membranes by combined nonsolvent⁃thermally induced phase separation［J］. Cellulose， 2019， 26（6）： 3 747⁃3 762.
18	Alsayer， et al. Effect of membrane mean pore diameter on water and solute flux in forward osmosis processes［J］. International Journal of Advanced And Applied Sciences， 2022， 9（11）： 99⁃105.
19	申玲玲. TEMPO氧化改性漂白针叶浆及制备纳米纤维素气凝胶微球的研究［D］. 南京林业大学， 2018.

[1]	成名, 王永康, 何杰, 王如意, 向光会. 浅析注塑工艺对二醋酸纤维素力学性能的影响[J]. 中国塑料, 2024, 38(10): 81-86.
[2]	马国成, 何圳, 陈少军. 醋酸纤维素的降解性研究进展[J]. 中国塑料, 2022, 36(9): 111-121.
[3]	张莉彦, 高丽洁, 马昊鹏, 马具彪, 杨卫民, 焦志伟, 于源. 非溶剂致相分离3D打印聚合物的成型工艺研究[J]. 中国塑料, 2021, 35(11): 71-76.
[4]	马昊鹏, 高丽洁, 焦志伟, 马具彪, 杨卫民. 非溶剂致相分离3D打印/复印成型技术研究[J]. 中国塑料, 2020, 34(12): 1-7.
[5]	向光会, 俞文骥. 二醋酸纤维素塑料生产中挥发分的脱除与利用[J]. 中国塑料, 2020, 34(12): 47-52.
[6]	俞文骥, 邹耀邦, 张梅, 向光会, 王燕, 赵军胜. 非邻苯类环保增塑剂增塑二醋酸纤维素的研究[J]. 中国塑料, 2016, 30(12): 81-85 .
[7]	张全平肖望东戴文利. 柠檬酸三正丁酯与三醋酸甘油酯增塑醋酸纤维素的研究[J]. 中国塑料, 2011, 25(03): 43-48 .

醋酸纤维素多孔膜的制备及蛋白质吸附

Preparation of cellulose acetate porous membrane and its adsorption for protein

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 8

参考文献 19

相关文章 7

编辑推荐

Metrics

本文评价
