红外光谱法测定聚丙烯中抗氧剂3114的含量

doi:10.19491/j.issn.1001-9278.2025.03.016

中国塑料 ›› 2025, Vol. 39 ›› Issue (3): 86-89.DOI: 10.19491/j.issn.1001-9278.2025.03.016

红外光谱法测定聚丙烯中抗氧剂3114的含量

钟升辉¹^,²(), 王耀华³, 吴燕敏¹, 马晶芬³, 阮玉林¹, 胡准²()

^1.浙江卫星新材料科技有限公司，浙江嘉兴 314004
^2.西安交通大学化学工程与技术学院，西安 710049
^3.东华能源（宁波）新材料有限公司，浙江宁波 315812

收稿日期:2024-05-14 出版日期:2025-03-26 发布日期:2025-03-24
通讯作者: 胡准，男（1985-），博士，副教授，研究方向：催化剂开发及催化机理研究，huzhun@xjtu.edu.cn
E-mail:230@163.com;huzhun@xjtu.edu.cn
作者简介:钟升辉，男(1985-)，硕士，高级工程师，研究方向：仪器分析技术、催化剂表征研究，zsh2008⁃230@163.com

Determination of Irganox 3114 in polypropylene by infrared spectrometry

ZHONG Shenghui¹^,²(), WANG Yaohua³, WU Yanmin¹, MA Jingfen³, RUAN Yulin¹, HU Zhun²()

^1.Zhejiang Satellite Science & Technology Co，Ltd，Jiaxing 314004，China
^2.School of Chemical Engineering and Technology，Xi’an Jiaotong University，Xi’an 710049，China
^3.Oriental Energy （Ningbo） New Material Co，Ltd，Ningbo 315812，China

Received:2024-05-14 Online:2025-03-26 Published:2025-03-24
Contact: HU Zhun E-mail:230@163.com;huzhun@xjtu.edu.cn

摘要/Abstract

摘要：

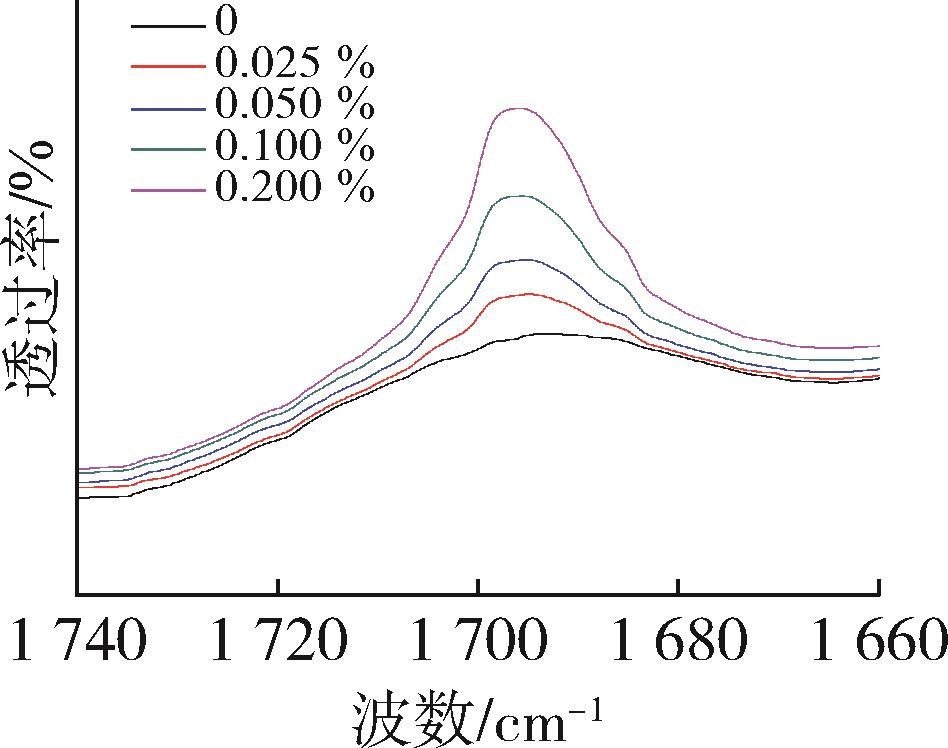

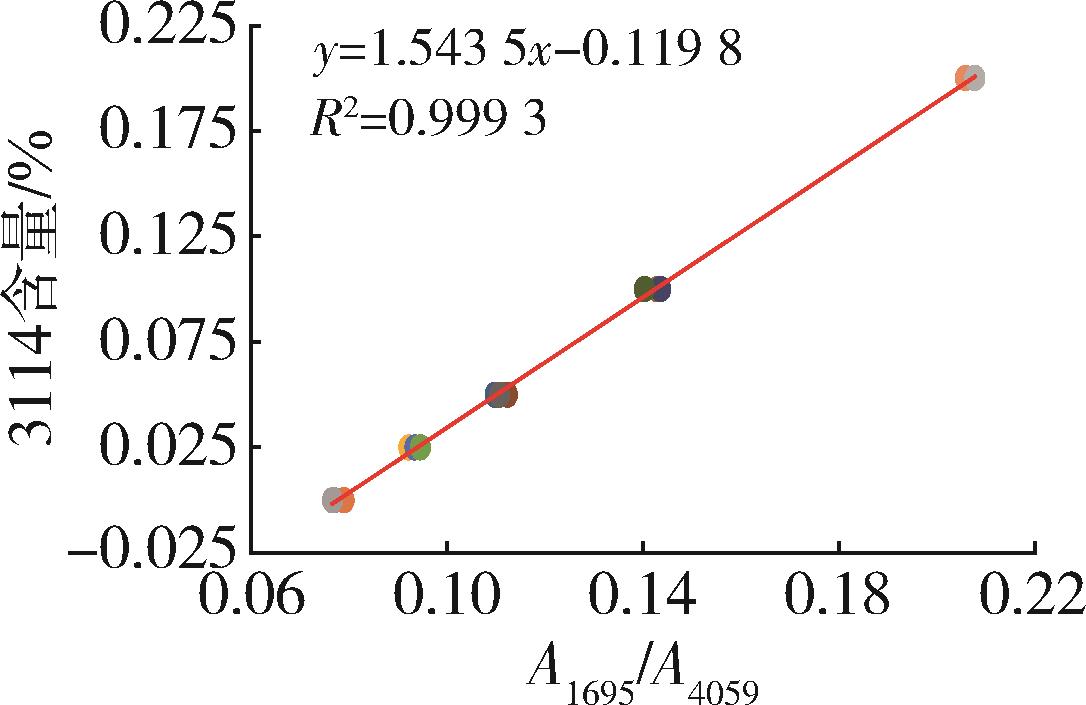

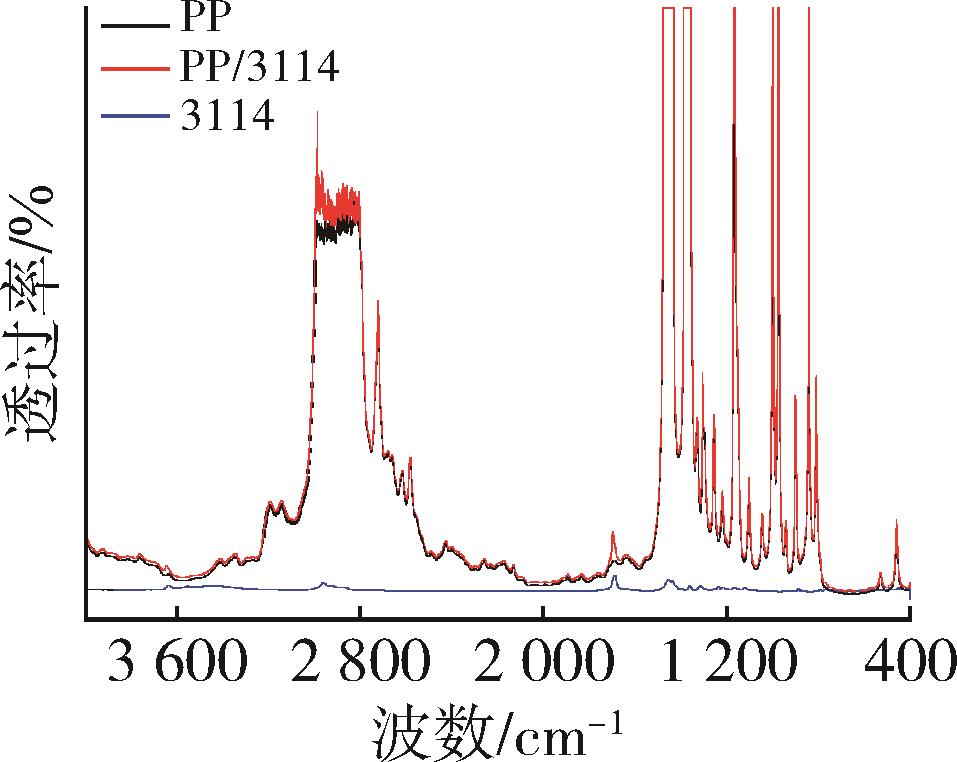

采用红外光谱法定量分析了聚丙烯中抗氧剂3114的含量。对比分析抗氧剂3114、PP、PP/3114的红外谱图后，确定了抗氧剂3114在聚丙烯中的特征吸收峰为1 695 cm^-1，PP的定量吸收峰为4 059 cm^-1。将1/A₄₀₅₉作为厚度标准化因子，以A₁₆₉₅/A₄₀₅₉为横坐标，以3114含量为纵坐标，建立了抗氧剂3114的标准曲线。结果表明，抗氧剂3114的含量与A₁₆₉₅/A₄₀₅₉有良好的线性关系，线性相关系数为0.999 28。验证了厚度标准化因子的作用，在实验范围内样片厚度对3 114含量的测定结果没有影响。用本方法测定待测样品中抗氧剂3114的含量，相对标准偏差不大于1.30 %，精密度较好。用本方法测定标准品中抗氧剂3114的含量，相对误差的绝对值不大于3.27 %，准确度较高。

关键词: 红外光谱, 聚丙烯, 抗氧剂3114

Abstract:

The content of Irganox 3 114 in polypropylene was quantitatively analyzed by Fourier⁃transform infrared （FTIR） spectroscopy， and its characteristic absorption peak was determined at 1 695 cm^-1. Meanwhile， the FTIR spectrum shows a quantitative absorption peak for PP at 4 059 cm^-1 through comparing the infrared spectral information of Irganox 3114， PP， and PP/Irganox 3114 blend. By taking 1/A₄₀₅₉ as the thickness standardization factor， A₁₆₉₅/A₄₀₅₉ as the horizontal coordinate， and 3114 content as the vertical coordinate， the standard curve of Irganox 3114 was established. The results indicated that the content of Irganox 3114 had a good linear relationship with A₁₆₉₅/A₄₀₅₉， and its linear correlation coefficient was 0.999 28. The effect of thickness standardization factor was verified， and the sample thickness had no influence on the determination result of the content of Irganox 3114 over the experimental range. The relative standard deviation of this method is less than 1.30 % for the determination of Irganox 3114， and its precision is good. The absolute relative error of Irganox 3114 in standard substance is less than 3.27 %， and the accuracy of this method is higher.

Key words: infrared spectroscopy, polypropylene, irganox 3114

中图分类号:

TQ 325.1⁺4

钟升辉, 王耀华, 吴燕敏, 马晶芬, 阮玉林, 胡准. 红外光谱法测定聚丙烯中抗氧剂3114的含量[J]. 中国塑料, 2025, 39(3): 86-89.

ZHONG Shenghui, WANG Yaohua, WU Yanmin, MA Jingfen, RUAN Yulin, HU Zhun. Determination of Irganox 3114 in polypropylene by infrared spectrometry[J]. China Plastics, 2025, 39(3): 86-89.

图/表 6

参考文献 11

1	刘义，郭晓东，包璐璐，等.复合抗氧剂在煤基聚丙烯中的应用研究［J］.中国塑料，2021，35（02）：84⁃89.
	LIU Y， GUO X D， BAO L L， et al. Applications of composite antioxidants in coal⁃based polypropylene［J］.China Plastics，2021，35（02）：84⁃89.
2	刘义，王叶，孙伟，等.红外光谱法测定聚丙烯中透明成核剂含量研究［J］.中国塑料，2022，36（08）：115⁃118.
	LIU Y， WANG Y， SUN W， et al. Determination of content of transparent nucleating agent in polypropylene using
	infrared spectroscopy［J］. China Plastics， 2022，36（08）：115⁃118.
3	周大纲，谢鸽成.塑料老化与防老化［M］.北京：中国轻工业出版社，1998.
4	郑秋闿，范晶晶.红外光谱法测定聚烯烃中抗氧剂1010的含量［J］.实验室研究与探索，2019，38（03）：25⁃28.
	ZHENG Q K， FAN J J. Determination of antioxidant irganox 1010 in polyolefin by infrared spectrometry［J］. Research and Exploration in Laboratory，2019，38（03）：25⁃28.
5	陈宗藩，朱坤.国产抗氧剂3114和1010在聚丙烯中的稳定行为［J］.合成材料老化与应用，1996（03）：7⁃11.
6	葛喜慧，刘义，韩李旺，等.不同抗氧剂体系对聚丙烯加工稳定性的影响［J］.塑料科技，2024，52（02）：36⁃39.
	GE X H， LIU Y， HAN L W， et al. Effect of different antioxidant systems on processing stability of polypropylene［J］. Plastics Science and Technology， 2024， 52（02）： 36⁃39.
7	杨素，周正亚.红外光谱法定性和定量分析聚烯烃中抗氧剂3114［J］.塑料助剂，2008（01）：49⁃53.
	YANG S， ZHOU Z Y. Determination of antioxidants 3114 in polyolefins by infrared spectrometry［J］. Plastic Additives，2008（01）：49⁃53.
8	曾人泉.塑料加工助剂［M］. 北京：中国物资出版社，1997.
9	张邦英，钱小棣.聚烯烃中常用抗氧剂含量的分析方法研究［J］.塑料加工应用， 2002， 24（2）：6.
10	王长明，邱晓生.抗氧剂3114抗氧化老化性能研究［J］.化工进展，2002（11）：842⁃844+859.
11	开小明，邱晓生，王长明，等.反相高效液相色谱测定抗氧剂3114［J］.分析试验室，2005（01）：21⁃23.

样品编号	测定值/mg·kg^-1	平均值/mg·kg^-1	相对误差/%
0.5mm⁃1	286.6	283.8	-
0.5mm⁃2	283.3
0.5mm⁃3	281.5
1.0mm⁃1	283.3	281.5	-0.81
1.0mm⁃2	279.6
1.0mm⁃3	281.5
1.5mm⁃1	283.6	284.2	0.14
1.5mm⁃2	281.5
1.5mm⁃3	287.6
2.0mm⁃1	280.3	280.0	-1.34
2.0mm⁃2	282.5
2.0mm⁃3	277.1

样品编号	测定值/mg·kg^-1	平均值/mg·kg^-1	相对误差/%
0.5mm⁃1	286.6	283.8	-
0.5mm⁃2	283.3
0.5mm⁃3	281.5
1.0mm⁃1	283.3	281.5	-0.81
1.0mm⁃2	279.6
1.0mm⁃3	281.5
1.5mm⁃1	283.6	284.2	0.14
1.5mm⁃2	281.5
1.5mm⁃3	287.6
2.0mm⁃1	280.3	280.0	-1.34
2.0mm⁃2	282.5
2.0mm⁃3	277.1

样品编号	测定值/mg·kg^-1	平均值/mg·kg^-1	相对标准偏差（RSD）/%
PP1⁃1	286.6	282.9	0.92
PP1⁃2	283.3
PP1⁃3	281.5
PP1⁃4	283.3
PP1⁃5	279.6
PP2⁃1	161.5	161.4	1.30
PP2⁃2	158.6
PP2⁃3	160.3
PP2⁃4	162.5
PP2⁃5	164.1

样品编号	测定值/mg·kg^-1	平均值/mg·kg^-1	相对标准偏差（RSD）/%
PP1⁃1	286.6	282.9	0.92
PP1⁃2	283.3
PP1⁃3	281.5
PP1⁃4	283.3
PP1⁃5	279.6
PP2⁃1	161.5	161.4	1.30
PP2⁃2	158.6
PP2⁃3	160.3
PP2⁃4	162.5
PP2⁃5	164.1

样品编号	标准值/mg•kg^-1	测定值/mg•kg^-1	相对误差/%	加标回收率/%
300⁃1	300	295.5	-1.50	98.5
300⁃2	300	296.8	-1.07	98.9
300⁃3	300	309.8	3.27	103.3
300⁃4	300	302.6	0.87	100.9
300⁃5	300	294.1	-1.97	98.0
600⁃1	600	608.1	1.35	101.4
600⁃2	600	603.6	0.60	100.6
600⁃3	600	591.7	-1.38	98.6
600⁃4	600	585.4	-2.43	97.6
600⁃5	600	594.6	-0.90	99.1
1200⁃1	1200	1178.2	-1.82	98.2
1200⁃2	1200	1186.6	-1.12	98.9
1200⁃3	1200	1229.3	2.44	102.4
1200⁃4	1200	1183.9	-1.34	98.7
1200⁃5	1200	1233.8	2.82	102.8

红外光谱法测定聚丙烯中抗氧剂3114的含量

Determination of Irganox 3114 in polypropylene by infrared spectrometry

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 6

参考文献 11

相关文章 15

编辑推荐

Metrics

本文评价

[1]	陈茜, 王湘, 姜超, 高达利. 马来酸酐接枝聚丙烯的研究进展及应用[J]. 中国塑料, 2025, 39(3): 102-108.
[2]	刘芳. 食品包装复合膜的层结构与材质分析方法研究[J]. 中国塑料, 2025, 39(3): 25-29.
[3]	许巍, 吕明福, 杜文杰, 郭鹏, 徐耀辉. 双螺杆反应挤出长支链接枝对宽分子量分布聚丙烯性能的影响[J]. 中国塑料, 2025, 39(2): 6-11.
[4]	黄起中. 磷酸酯盐类成核剂对煤基抗冲共聚聚丙烯K8708结晶和力学性能的影响研究[J]. 中国塑料, 2025, 39(1): 19-24.
[5]	马建心, 王国梁, 杜中杰, 王武聪, 金华, 邹威, 王洪, 张晨. 羟基官能化ACR的制备及其在PBT改性中的应用研究[J]. 中国塑料, 2024, 38(9): 14-19.
[6]	刘刚, 姚成, 贾磊, 陈喜鹏, 蔡汉生. 电容膜料聚丙烯热拉伸过程中结构演变研究[J]. 中国塑料, 2024, 38(9): 36-40.
[7]	邹晓月, 徐佳慧, 陈振树, 杨友强, 陆湛泉, 贾雨欣, 李成, 叶南飚, 曹堃. 口罩过滤材料及其驻极技术的研究进展[J]. 中国塑料, 2024, 38(9): 47-53.
[8]	殷茂峰, 王晓珂, 孙国华, 张信, 李鹏鹏, 马劲松, 肖军, 侯连龙. 红外光谱快速检测生物降解聚酯的研究[J]. 中国塑料, 2024, 38(9): 94-100.
[9]	邵豪锋, 焦隆杰, 公维光, 孟鑫. 亚磷酸酯P⁃EPQ与受阻酚在聚丙烯中的协同抗氧作用研究[J]. 中国塑料, 2024, 38(8): 20-25.
[10]	徐敬一, 罗宝树, 汪胜旺, 陈剑波, 葛福炯, 杨雅凤, 何亚东. 含气材料的可压缩性在注塑微发泡中的研究与应用[J]. 中国塑料, 2024, 38(8): 69-75.
[11]	骆博飞, 徐琛, 邢晶凯, 王波, 张艳妮. 聚丙烯用羧酸及其盐类成核剂研究[J]. 中国塑料, 2024, 38(8): 81-87.
[12]	宋文兰, 宋文行, 李冰, 刘茜, 欧阳玉阁, 田华峰, 郭改萍. 电容器用BOPP薄膜在介电和储能性能提高中的研究进展[J]. 中国塑料, 2024, 38(7): 138-143.
[13]	沈强锋, 吕明福, 徐耀辉. 茂金属聚丙烯釜压发泡性能的研究[J]. 中国塑料, 2024, 38(7): 55-61.
[14]	徐琛, 骆博飞, 刘腾腾, 邢晶凯. 成核剂改性聚丙烯研究进展[J]. 中国塑料, 2024, 38(7): 79-85.
[15]	杨莲, 蒋晶, 贾彩宜, 谢悦涵, 王小峰, 李倩. 聚酰胺6微纤增强聚丙烯复合材料制备及化学注塑发泡性能研究[J]. 中国塑料, 2024, 38(6): 12-18.
