Preparation of Glass⁃fiber Reinforced Polyamide 6 with Halogen⁃free Flame Retardant and Permanent Antistatic Performance

doi:10.19491/j.issn.1001-9278.2021.07.010

Abstract

Abstract:

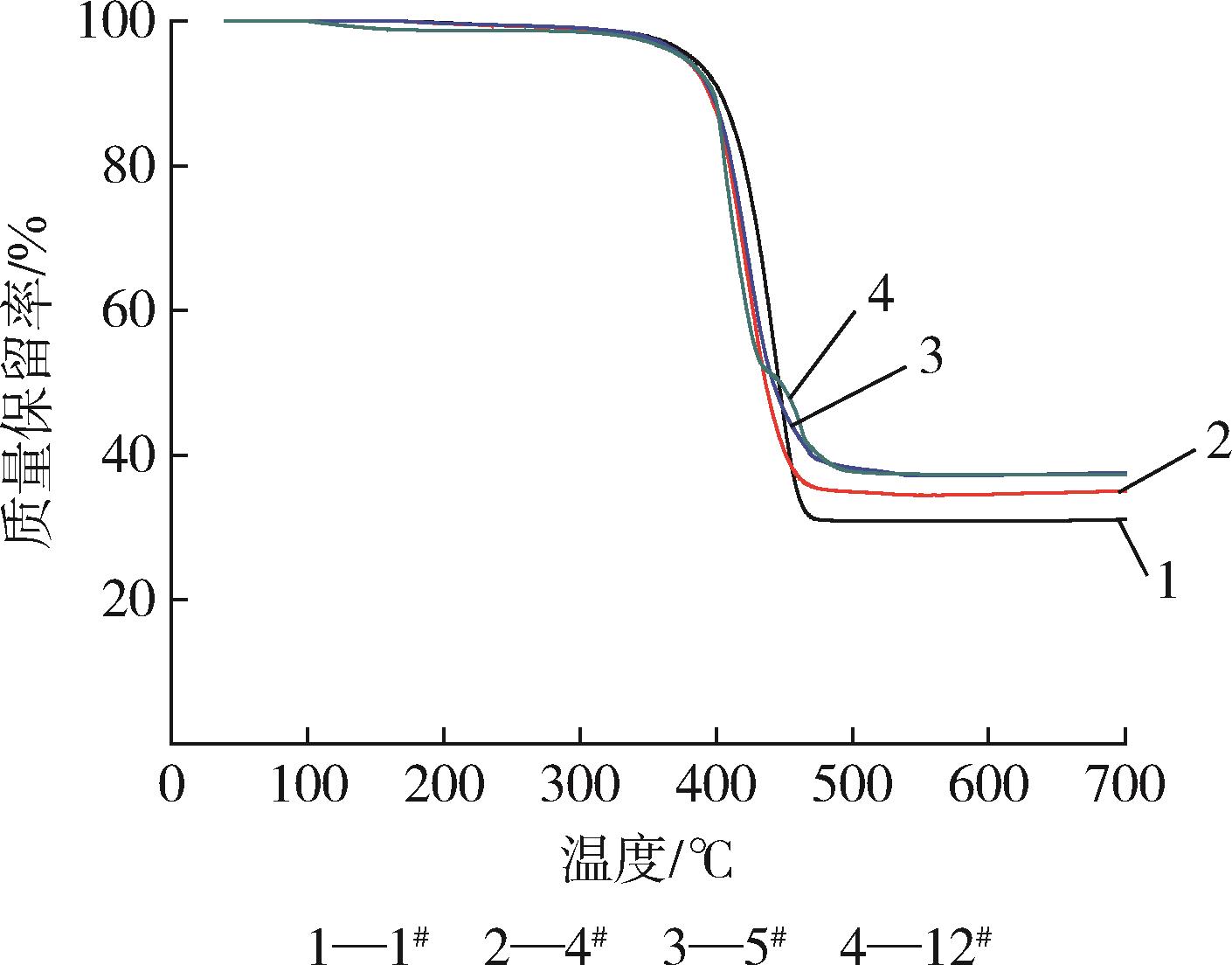

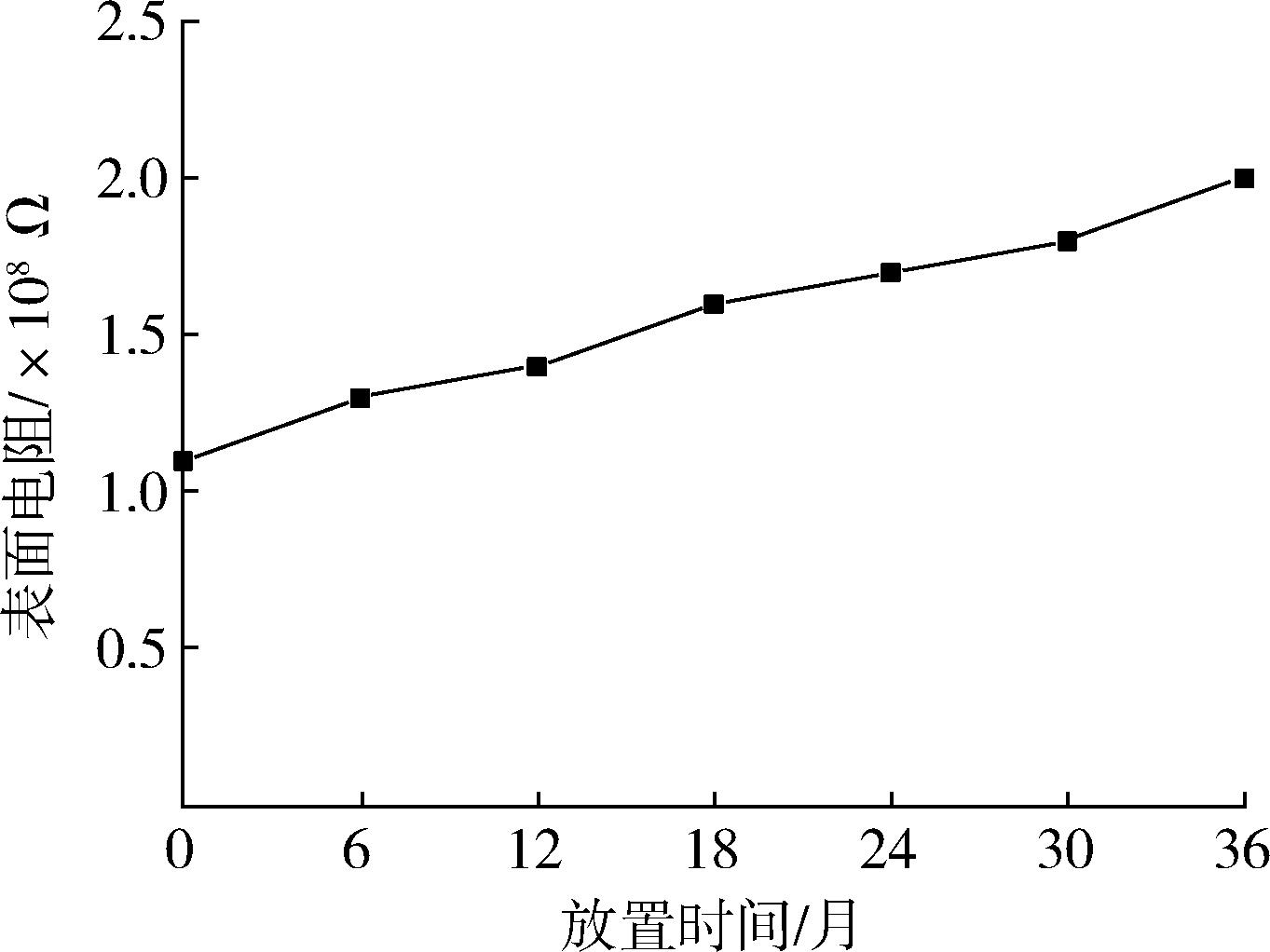

A halogen?free flame retardant LX?15 and a permanent antistatic agent MH?2030 were added into a glass?fiber?reinforced polyamide 6（PA6/GF）matrix to prepared a series of compounds through melt blending. The flame retardant， thermal stability， antistatic and mechanical properties of the compounds were characterized using vertical combustion tester， insulation resistance tester， thermogravimetric analyzer， cantilever beam impact tester and microcomputer controlled universal tester. The results indicated that with the addition of only 15 wt% LX?15， the flame retardant level of PA6/GF achieved a UL 94 V?0 classificaton. Their surface resistance decreased down to 1.1^{×10⁸Ω with the addition of only 20 wt% MH?2030. The compounds achieved a V?0 classificaton， and their surface resistivity decreased down to 1.1^{×10⁸Ω when 25 wt% of LX?15 and 20 wt% of MH?2030 were added together. Their antistatic property could be maintained for a long time. Meanwhile， their tensile strength， notched impact strength and initial decomposition temperature were 103 MPa， 15.3 kJ/m²and 376 ℃， respectively， which are still acceptable in comparison with the values of 143 MPa， 22.3 kJ/m² and 382 ℃ for pure PA6/GF.}}

Key words: polyamide 6, glass?fiber, reinforcement, halogen?free flame retardant, permanent antistatic, thermal stability

CLC Number:

TQ323.6

LYU Qiang. Preparation of Glass⁃fiber Reinforced Polyamide 6 with Halogen⁃free Flame Retardant and Permanent Antistatic Performance[J]. China Plastics, 2021, 35(7): 58-62.

Figures/Tables 6

References 18

1	张强，秦凡. 连续长玻纤增强PA6复合材料的制备与性能研究［J］. 塑料科技， 2020，34（8）：21⁃24.
	ZHANG Q， QIN F. Preparation and Properties of Continuous Long Glass Fiber Reinforced PA6 Composites［J］. Plastics Science and Technology，2020，34（8）：21⁃24.
2	周进，何敏，刘玉飞，等. 长玻纤增强PA6/OMMT/NMA复合材料的力学性能及热性能［J］. 塑料， 2018，47（3）：5⁃8.
	ZHOU J， HE M， LIU Y F， et al. Mechanical Properties and Thermal Properties of PA6/OMMT/NMA Composite Reinforced with Long Glass Fiber［J］. Plastics， 2018，47（3）：5⁃8.
3	孙鹏，金涛，田帅，等. 玻璃纤维增强PA6的偶联剂种类优选［J］. 塑料工业， 2014，42（11）：80⁃84.
	SUN P， JIN T， TIAN S， et al. Selection of The Coupling Agent Types for Glass Fiber Reinforced PA6［J］. China Plastics Industry， 2014，42（11）：80⁃84.
4	杨阑. 工程塑料在煤矿中的应用现状与前景［J］. 淮南职业技术学院学报， 2002，2（4）：67⁃68.
	YANG L. Present Situation and Prospect of Application of Engineering Plastics in Coal Mine［J］.Journal of Huainan Vocational & Technical College， 2002，2（4）：67⁃68.
5	王国超，廖林清，邓国红. 特殊环境用通风机玻纤增强尼龙叶轮的研制［J］. 工程塑料应用， 2001，29（11）：24⁃25.
	WANG G C， LIAO L Q， DENG G H. Development of The Ventilator Impeller of Glass Fiber Reinforced Using in Special Environment［J］. Engineering Plastics Application， 2001，29（11）：24⁃25.
6	杨涛，徐东东，张强，等. 抗静电阻燃增强PA6材料的漏电起痕性能研究［J］. 塑料工业， 2013， 41（2）：115⁃118.
	YANG T， XU D D， ZHANG Q， et al. Study of CTI of the Antistatic and Flame Retarded PA6 Composite［J］. China Plastics Industry， 2013， 41（2）：115⁃118.
7	SCHARTEL B， POTSCHKE P， KNOLL U， et al. Fire Behaviour of Polyamide6/multiwall Carbon Nanotube Nanocomposites［J］. European Polymer Journal， 2005， 41（5）： 1 061⁃1 070.
8	左晓玲，张凯舟，邵会菊，等. 阻燃型LGF/PA6复合材料的制备及阻燃机理研究［J］. 塑料工业， 2013，41（6）：110⁃115.
	ZUO X L， ZHANG K Z， SHAO H J， et al. Preparation and Flame⁃retardant Mechanism of Flame Retarded LGF/PA6 Composites［J］. China Plastics Industry， 2013，41（6）：110⁃115.
9	左晓玲，张道海，罗兴，等.阻燃长玻纤增强尼龙⁃6 的研究进展［J］. 现代化工， 2013，33（2）：33⁃37.
	ZUO X L， ZHANG D H， LUO X， et al. Research Progress on Flame Retardant Long Glass Fiber Reinforced Polyamide 6［J］. Modern Chemical Industry，2013，33（2）：33⁃37.
10	宗若雯，胡源，汪少锋. 尼龙的阻燃研究进展［J］. 火灾科学， 2003， 12（1）：46⁃50.
	ZONG R W， HU Y， WANG S F. Research Progress on Flame Retardant Nylon［J］. Fire Safety Science， 2003， 12（1）：46⁃50.
11	李颖，王建祺.阻燃聚酰胺的发展现状［J］ . 高分子材料科学与工程， 1999， 15（1）： 18⁃22.
	LI Y， WANG J Q. Present Status of Flame Retardant Polyamides［J］. Polymer Materials Science and Engineering， 1999， 15（1）： 18⁃22.
12	GROB M C， MINDER E. Permanent Antistatic Additives： New Developments［J］. Plastics Additives & Compounding，1999，1（3）：20⁃26.
13	吕强. 新型阻燃剂MPAP的合成及其协同阻燃PA6/GF6的性能［J］. 工程塑料应用， 2019， 47（12）：125⁃129.
	LV Q. Synthesis of A Novel Halogen⁃free Flame Retardant MPAP and Its Performance Study on Synergistic Flame⁃retarded Glass Fiber Reinforced PA66［J］. Engineering Plastics Application， 2019， 47（12）：125⁃129.
14	SCHMITT E. Phosphorus⁃based Flame Retardants for Thermoplastics［J］. Plastics Additives & Compounding， 2007， 9（3）：26⁃30.
15	肖媛芳，许家友，邓海铭. MCA⁃ADEPH磷⁃氮协同阻燃剂的制备及其对PA6阻燃性能的影响［J］. 功能材料， 2016， 48（6）：165⁃170.
	XIAO Y F， XU J Y， DENG H M. Preparation of Phosphorus⁃nitrogen Synergistic Flame Retardant MCA⁃ADEPH and Its Effects on Flame Retardancy of PA6［J］. Journal of Functional Materials， 2016， 48（6）： 165⁃170.
16	高军，吴贵岚，徐晓聊，等. 高分子型抗静电剂的发展状况［J］. 科技创新与应用， 2015， 1（2）：49.
	GAO J， WU G L， XU X L， et al. The Development of Polymer Antistatic Agents［J］. Scientific and Technological Innovation and Application，2015，（2）：49.
17	闫东广，张远，周昱，等. 一步法制备聚酰胺聚醚弹性体及其在抗静电ABS材料中的应用［J］. 高分子材料科学与工程， 2020， 36（2）：160⁃165.
	YAN D G， ZHANG Y， ZHOU Y， et al. Preparation of Polyamide⁃Block⁃Polyether Copolymer Based on One⁃Step Method and Its Application in Permanent Antistatic ABS［J］. Polymer Materials Science and Engineering， 2020，36（2）：160⁃165.
18	胡志. 无卤阻燃抗静电PA6/GF复合材料的研制［J］. 工程塑料应用， 2015， 43（2）：35⁃38.
	HU Z. Preparation of Halogen⁃Free Flame Retarded Antistatic Glass Fiber Reinforced Nylon 6 Composite［J］. Engineering Plastics Application， 2015， 43（2）： 35⁃38.

样品编号	PA6?HY800	GF	阻燃剂LX?15	永久抗静电剂MH?2030	其他助剂
1^#	69	30	0	—	1
2^#	64	30	5	—	1
3^#	59	30	10	—	1
4^#	54	30	15	—	1
5^#	44	30	25	—	1
6^#	64	30	—	5	1
7^#	59	30	—	10	1
8^#	54	30	—	15	1
9^#	49	30	—	20	1
10^#	34	30	15	20	1
11^#	29	30	20	20	1
12^#	24	30	25	20	1

样品编号	PA6?HY800	GF	阻燃剂LX?15	永久抗静电剂MH?2030	其他助剂
1^#	69	30	0	—	1
2^#	64	30	5	—	1
3^#	59	30	10	—	1
4^#	54	30	15	—	1
5^#	44	30	25	—	1
6^#	64	30	—	5	1
7^#	59	30	—	10	1
8^#	54	30	—	15	1
9^#	49	30	—	20	1
10^#	34	30	15	20	1
11^#	29	30	20	20	1
12^#	24	30	25	20	1

样品编号	UL 94			表面电阻/Ω
样品编号	阻燃等级	t₁/s	t₂/s	表面电阻/Ω
1^#	无	燃至夹具	—	4.2×10¹⁴
2^#	无	燃至夹具	—	3.9×10¹⁴
3^#	V?1	3.3	14.5	4.3×10¹⁴
4^#	V?0	1.3	5.5	3.8×10¹⁴
5^#	V?0	0.6	2.2	3.9×10¹⁴
6^#	无	—	—	2.3×10¹³
7^#	无	—	—	5.4×10¹¹
8^#	无	—	—	8.6×10⁸
9^#	无	—	—	1.1×10⁸
10^#	V?1	3.3	16.2	1.1×10⁸
11^#	V?1	2.7	11.3	1.2×10⁸
12^#	V?0	2.1	5.2	1.1×10⁸

样品编号	UL 94			表面电阻/Ω
样品编号	阻燃等级	t₁/s	t₂/s	表面电阻/Ω
1^#	无	燃至夹具	—	4.2×10¹⁴
2^#	无	燃至夹具	—	3.9×10¹⁴
3^#	V?1	3.3	14.5	4.3×10¹⁴
4^#	V?0	1.3	5.5	3.8×10¹⁴
5^#	V?0	0.6	2.2	3.9×10¹⁴
6^#	无	—	—	2.3×10¹³
7^#	无	—	—	5.4×10¹¹
8^#	无	—	—	8.6×10⁸
9^#	无	—	—	1.1×10⁸
10^#	V?1	3.3	16.2	1.1×10⁸
11^#	V?1	2.7	11.3	1.2×10⁸
12^#	V?0	2.1	5.2	1.1×10⁸

样品编号	拉伸强度/ MPa	断裂伸长率/ %	弯曲强度/ MPa	缺口冲击强度/ kJ·m^-2
1^#	143	2.6	216	22.3
4^#	133	1.9	193	18.4
5^#	116	0.8	152	14.8
9^#	118	4.3	165	25.7
12^#	103	0.8	132	15.3
