Toughening modification of polypropylene with β⁃nucleating agent for application in filter plates

doi:10.19491/j.issn.1001-9278.2021.12.017

Abstract

Abstract:

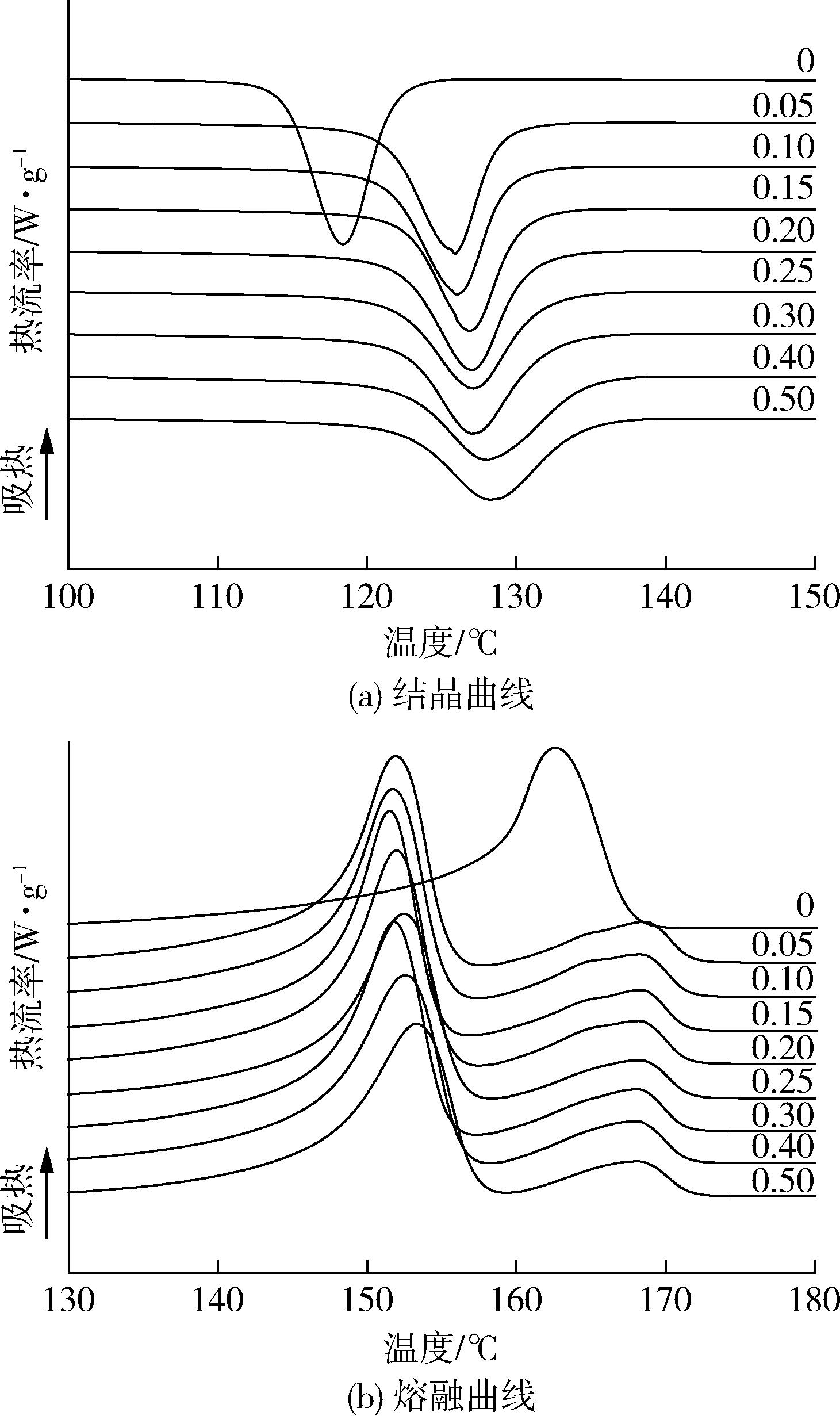

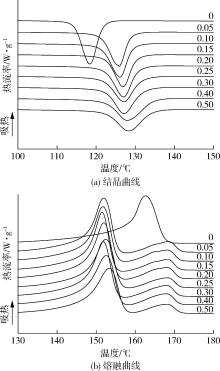

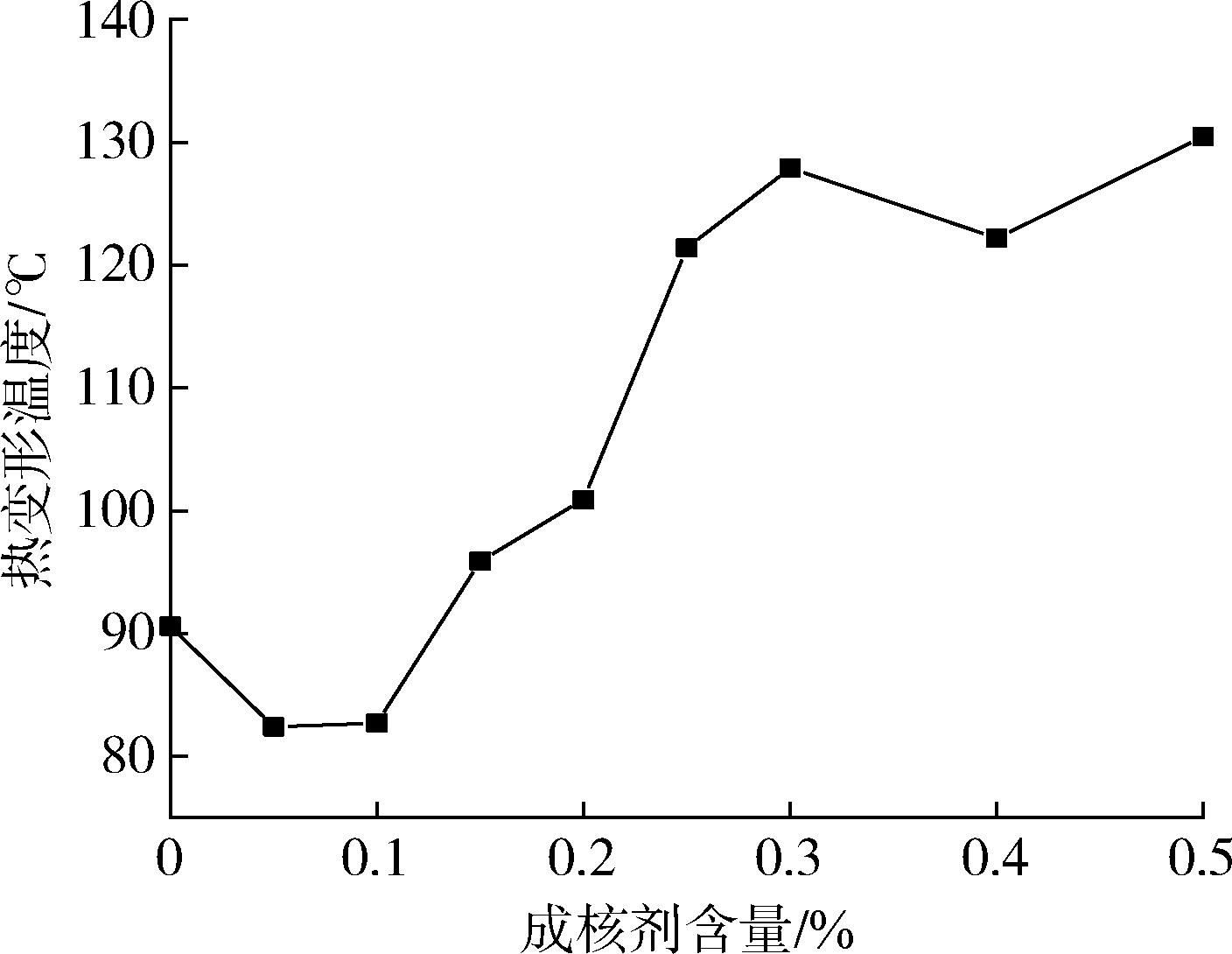

To solve the cracking problem of the PP filter plate and frame commonly used in China， the mechanical properties， thermal deformation temperature， crystallization behavior， and crystal morphology of the PP modified with a β?nucleating agent were investigated using differential scanning calorimetry and polarizing microscope. The results indicated that the tensile strength and modulus of PP decreased at first and then tended to increase with an increase in the β?nucleating agent content. Its elongation at break and impact strength also showed an increase at first and then a decrease. When 0.05 wt% β?nucleating agent was added， the β crystal in PP was nearly perfect， and the relative content of β crystal increased to 85.25 %. Meanwhile， the modified PP exhibited an increase in impact strength by 4 times compared to pure PP， and the losses in tensile strength and modulus were small. When the content of β?nucleating agent was 0.5 wt%， the modified PP showed a thermal deformation temperature by approximately 40 ℃ higher than pure PP.

Key words: polypropylene, β?nucleating agent, impact strength, β crystal

CLC Number:

TQ325.1⁺4

WANG Wenchao, WANG Yanzhi, ZHANG Zhenli, ZHANG Juliang, LIU Shaolei, WEI Bing. Toughening modification of polypropylene with β⁃nucleating agent for application in filter plates[J]. China Plastics, 2021, 35(12): 102-107.

Figures/Tables 8

References 19

1	秦亚伟，郭绍辉，冯嘉春，等.聚丙烯的β晶型及β成核剂的研究进展［J］.中国塑料，2006（3）：7⁃13.
	QIN Y W， GUO S H， FENG J C， et al. Advances in β⁃forms polypropylene and β⁃nucleating agents ［J］. China Plastics，2006（3）：7⁃13.
2	窦强，王斌.β晶型聚丙烯的力学性能与结晶行为研究［J］.功能高分子学报，2001（3）：338⁃340.
	DOU Q， WANG B. Mechanical property and crystallization behavior of β⁃crystalline form polypropylene ［J］. Journal of Functional Polymers，2001（3）：338⁃340.
3	窦强.新型聚丙烯汽车保险杠专用料的研制［J］.合成树脂及塑料，2004（01）：28⁃31，45.
	DOU Q. Preparation of novel pp speciality for automobile bumper ［J］. China Synthetic Resin and Plastics，2004（01）：28⁃31，45.
4	彭文理，宗鹏，张文学，等.聚丙烯β成核剂的研究进展［J］.工程塑料应用，2017，45（11）：131⁃135.
	PENG W L， ZONG P， ZHANG W X， et al. Recent research progress of β nucleating agent for polypropylene［J］. Engineering Plastic Application，2017，45（11）：131⁃135.
5	BINSBERGEN F L，DELANGE B G M. Morphology of polypropylene crystallized from the melt［J］. Polymer，1968，9：23⁃40.
6	WITTMANN J C，LOTZ B. Epitaxial crystallization of polymers on organic and polymeric substrates［J］. Progress in Polymer Science， 1990， 15（6）：909⁃948.
7	王群，孙玉璞，李丽，等.低成本聚丙烯压滤机过滤板的研制［J］.工程塑料应用，2002（10）：34⁃36.
	WANG Q， SUN Y P， LI L， et al. Development of low cost PP filter plates for press ［J］. Engineering Plastic Application，2002（10）：34⁃36.
8	窦强，任巨光，赵石林，等.β⁃晶型成核剂在聚丙烯增韧体系中的应用［J］.中国塑料，2000，14（1）：42⁃45.
	DOU Q， REN J G， ZHAO S L， et al. Application of β⁃crystalline form nucleation agents in PP toughening sytems ［J］. China Plastics，2000，14（1）：42⁃45.
9	崔晓倩，栗艮艮，孟庆国，等.稀土β⁃成核剂/玻璃纤维改性聚丙烯复合材料的制备及其性能研究［J］.塑料工业，2016，44（4）：106⁃110.
	CUI X Q， LI G G， MENG Q G， et al. Preparation and mechanical properties of rare earth β⁃nucleating agent/glass fiber modified polypropylene composites ［J］. China Plastics Industry，2016，44（4）：106⁃110.
10	ZHAO S C， CAI Z， XIN Z. A highly active novel β⁃nucleating agent for isotactic polypropylene ［J］. Polymer，2008，49（11）：2 745⁃2 754.
11	钱欣，程蓉，周珏，等.α和β成核剂对聚丙烯结晶行为的影响［J］.塑料工业，2003（1）：24⁃26.
	QIAN X， CHENG R， ZHOU J， et al. Influence of α and β⁃nucleators on crystallization behavior of PP ［J］. China Plastics Industry，2003（1）：24⁃26.
12	杨柳.β晶型成核剂对PP结晶行为的影响［J］.合成树脂及塑料，2007（2）：5⁃9.
	YANG L. Effect of β⁃nucleator on crystallization behavior of polypropylene ［J］. China Synthetic Resin and Plastics，2007（2）：5⁃9.
13	史建公，蒋绍洋，张敏宏，等.稀土β聚丙烯成核剂研究及应用进展［J］.化工进展，2010，29（5）：854⁃860.
	SHI J G， JIANG S Y， ZHANG M H， et al. Advances in research and application of rare earth β⁃nucleating agents for polypropylene ［J］. Chemical Industry and Engineering Progress，2010，29（5）：854⁃860.
14	王东亮，郭绍辉，冯嘉春，等.聚丙烯的晶型及常用成核剂［J］.塑料助剂，2007（2）：1⁃7.
	WANG D L， GUO S H， FENG J C， et al. Crystalline modifications and nucleating agents for polypropylene ［J］. Plastics Additives，2007（2）：1⁃7.
15	许林利，许凯，朱林华，等.分子量对β⁃PP/纳米CaCO₃复合物冲击强度的影响［J］.高分子材料科学与工程，2010，26（1）：58⁃61.
	XU L L， XU K， ZHU L H， et al. The Influence of mole⁃cular weight of PP matrix on thermal behavior and impact strength of β⁃PP/nano⁃CaCO₃ composites ［J］. Polymer Materials Science and Engineering，2010，26（1）：58⁃61.
16	XU X， LI X P， JIN B Q， et al. Influence of morphology evolution on the mechanical properties of beta nucleated isotactic polypropylene in presence of polypropylene random copolymer ［J］. Polymer Testing，2016，51.
17	丁会利，王虎，王婧，等.稀土β成核剂改性纳米CaCO₃/PP复合材料的研究［J］.化工新型材料，2009，37（11）：51⁃54.
	DING H L， WANG H， WANG J， Et al. Study on the Rare Earth β⁃nucleating agent Modified Nano⁃CaCO₃/PP Composites［J］. New Chemical Materials，2009，37（11）：51⁃54.
18	张东洋.改性纳米碳酸钙对PP的增韧研究［D］.吉林大学，2020.
19	牛慧.β晶等规聚丙烯的制备原理和研究进展［J］.石油化工，2016，45（4）：377⁃386.
	NIU H. Preparation principle and research progresses of β⁃modified isotactic polypropylene ［J］. Petrochemical Technology，2016，45（4）：377⁃386.

β成核剂含量/%	拉伸强度/ MPa	拉伸模量/ GPa	断裂伸长率/%	冲击强度 /kJ·m^-2
0	30.20±0.93	1.83±0.10	15.02±0.27	1.50±0.14
0.03	30.24±0.29	1.94±0.03	15.37±0.26	2.86±0.26
0.05	30.05±0.32	1.81±0.06	16.22±0.21	6.06±0.59
0.07	28.55±0.28	1.83±0.10	15.74±0.42	5.75±0.49
0.10	27.17±0.40	1.65±0.03	15.30±0.63	5.09±0.42
0.15	28.50±0.32	1.87±0.05	14.04±0.16	4.59±0.47
0.20	27.78±0.82	1.85±0.05	13.50±0.25	4.03±0.54
0.25	29.18±0.44	2.19±0.10	12.29±0.60	3.50±0.55
0.30	29.30±0.47	2.20±0.13	11.57±0.31	1.94±1.28
0.40	30.63±0.43	2.44±0.11	12.62±0.23	2.97±1.65
0.50	31.76±0.40	2.83±0.07	11.24±0.28	1.59±0.39

β成核剂含量/%	拉伸强度/ MPa	拉伸模量/ GPa	断裂伸长率/%	冲击强度 /kJ·m^-2
0	30.20±0.93	1.83±0.10	15.02±0.27	1.50±0.14
0.03	30.24±0.29	1.94±0.03	15.37±0.26	2.86±0.26
0.05	30.05±0.32	1.81±0.06	16.22±0.21	6.06±0.59
0.07	28.55±0.28	1.83±0.10	15.74±0.42	5.75±0.49
0.10	27.17±0.40	1.65±0.03	15.30±0.63	5.09±0.42
0.15	28.50±0.32	1.87±0.05	14.04±0.16	4.59±0.47
0.20	27.78±0.82	1.85±0.05	13.50±0.25	4.03±0.54
0.25	29.18±0.44	2.19±0.10	12.29±0.60	3.50±0.55
0.30	29.30±0.47	2.20±0.13	11.57±0.31	1.94±1.28
0.40	30.63±0.43	2.44±0.11	12.62±0.23	2.97±1.65
0.50	31.76±0.40	2.83±0.07	11.24±0.28	1.59±0.39

β成核剂含量/%	T_c/℃	t_1/₂/min	T_mα/℃	T_mβ/℃
0	118.40	0.33	162.64	162.64
0.05	125.88	0.30	168.45	151.88
0.10	126.00	0.34	168.24	151.72
0.15	126.87	0.34	168.16	151.49
0.20	127.04	0.37	168.14	151.94
0.25	127.09	0.46	168.21	152.44
0.30	127.01	0.51	167.99	151.80
0.40	128.11	0.66	167.95	152.54
0.50	128.25	0.62	168.21	153.34

β成核剂含量/%	T_c/℃	t_1/₂/min	T_mα/℃	T_mβ/℃
0	118.40	0.33	162.64	162.64
0.05	125.88	0.30	168.45	151.88
0.10	126.00	0.34	168.24	151.72
0.15	126.87	0.34	168.16	151.49
0.20	127.04	0.37	168.14	151.94
0.25	127.09	0.46	168.21	152.44
0.30	127.01	0.51	167.99	151.80
0.40	128.11	0.66	167.95	152.54
0.50	128.25	0.62	168.21	153.34

β成核剂含量/%	X_α/%	X_β/%	X_c/%	Φ_β/%
0	62.31	-	62.31	-
0.05	9.07	52.43	61.50	85.25
0.10	9.69	51.48	61.16	84.16
0.15	9.22	51.25	60.47	84.75
0.20	9.72	52.29	62.01	84.32
0.25	7.93	48.76	56.69	86.02
0.30	9.28	53.07	62.35	85.12
0.40	8.23	51.23	59.46	86.16
0.50	6.27	46.73	53.00	88.17
