A review of development trend in large injection⁃molding machine technology at home and abroad

doi:10.19491/j.issn.1001-9278.2022.11.021

Abstract

Abstract:

With an increase in demand for large⁃scale injection⁃molding products in the fields of aerospace， automobile， national defense and medical treatment in modern production and life， high⁃efficiency， energy⁃saving and intelligent large⁃scale injection⁃molding machine equipment and its manufacturing technology have gained rapid development. This paper reviewed the current development trend in large⁃scale injection⁃molding machines at home and abroad and summarized the development process of large⁃scale injection⁃molding machines with clamping device as the main line in the direction of light weight. In addition， the paper introduced the energy⁃saving direction of large⁃scale injection⁃molding machines with a power⁃driving system as a main approach. The development trend in intelligent injection⁃molding machines was also summarized with a combination of the development environment of Industry 4.0.

Key words: large injection?molding machine, lightweight, energy saving, intelligence, development status

CLC Number:

TQ320.5

HE Hezhi, GAO Qi, ZHANG Tao. A review of development trend in large injection⁃molding machine technology at home and abroad[J]. China Plastics, 2022, 36(11): 140-149.

Figures/Tables 19

级别	锁模力/kN	额定容量/cm³
微型注塑机	<300	<10
小型注塑机	≤1 500	15/30/60/80/125/250
中型注塑机	≤7 500	350/500/1 000/2 000/3 000
大型注塑机	≥10 000	4 000/6 000/8 000/16 000/24 000
特型注塑机	≥30 000	32 000/48 000/64 000/80 000/95 000

Tab.1. Division of different injection molding machine levels［10］

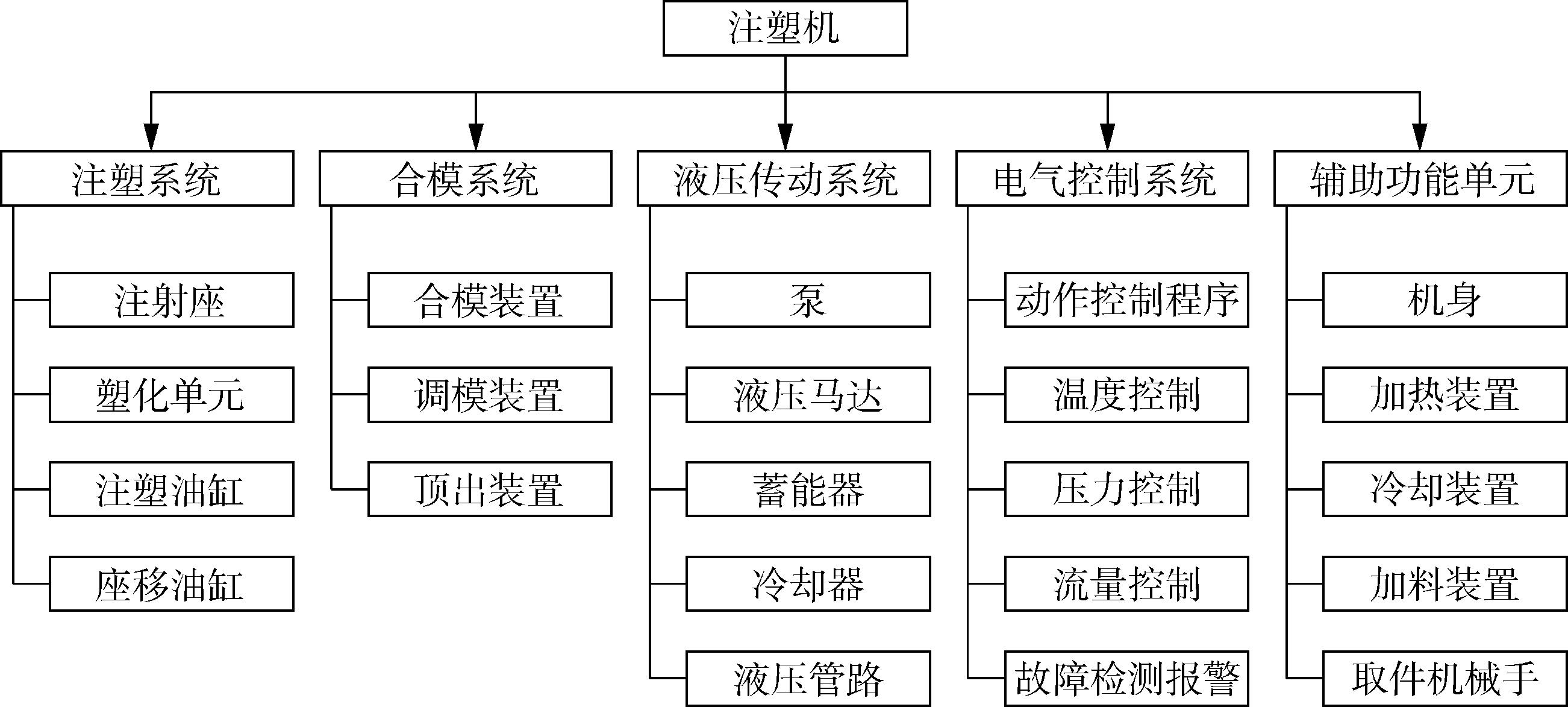

Fig.1. Components of an injection molding machine

Fig.2. Classification of clamping devices according to transmission type

Fig.3. Classification of clamping devices according to template number

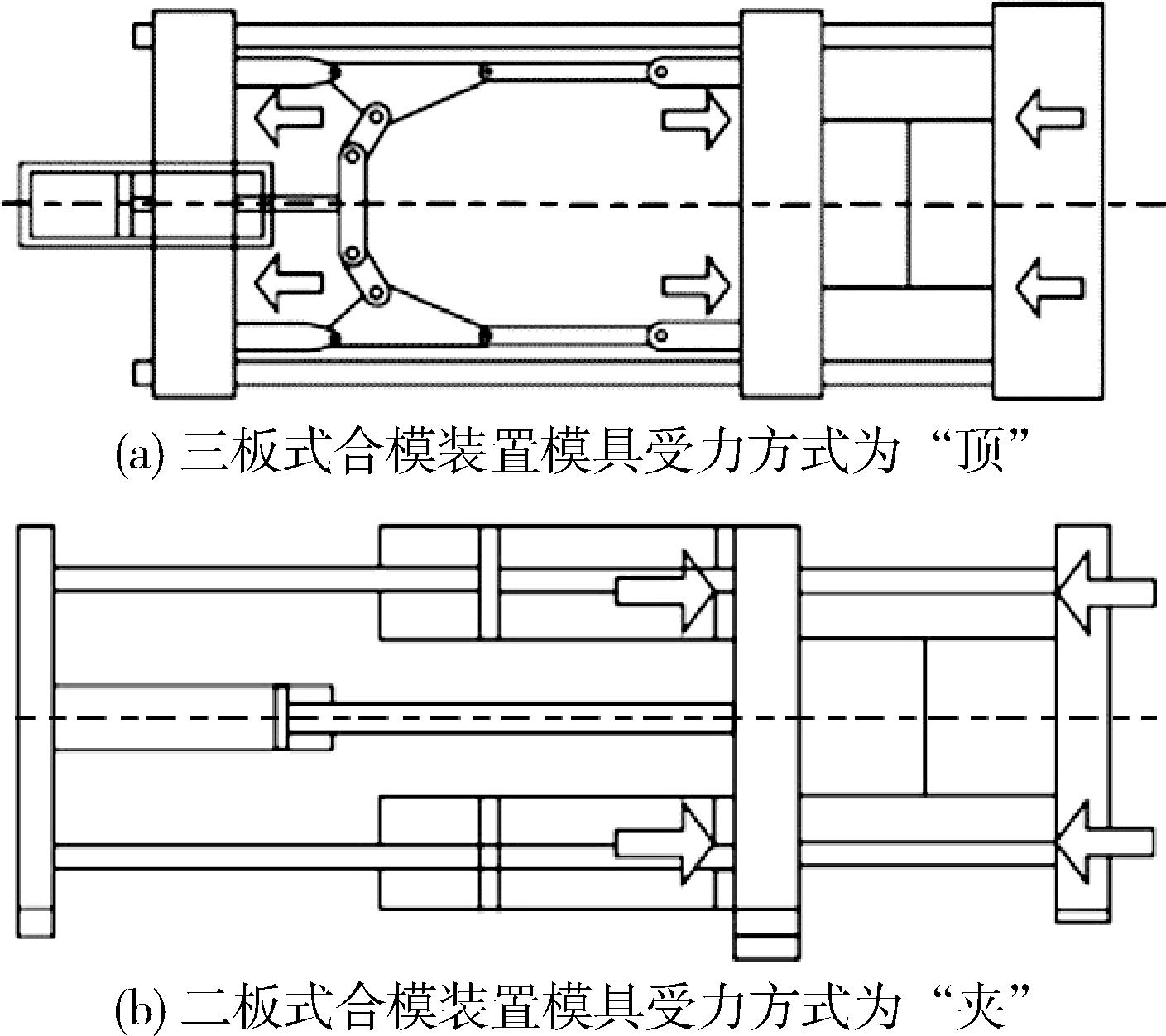

Fig.4. Schematic diagrams of force mode of clamping devices

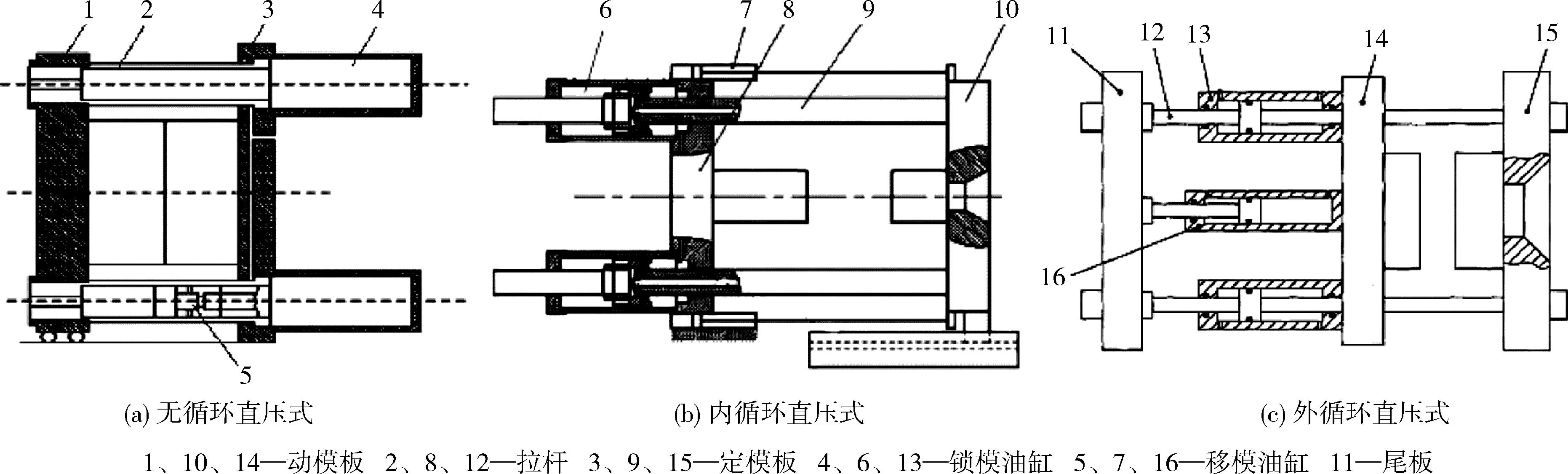

Fig.5. Direct pressure two⁃plate mould clamping devices［16］

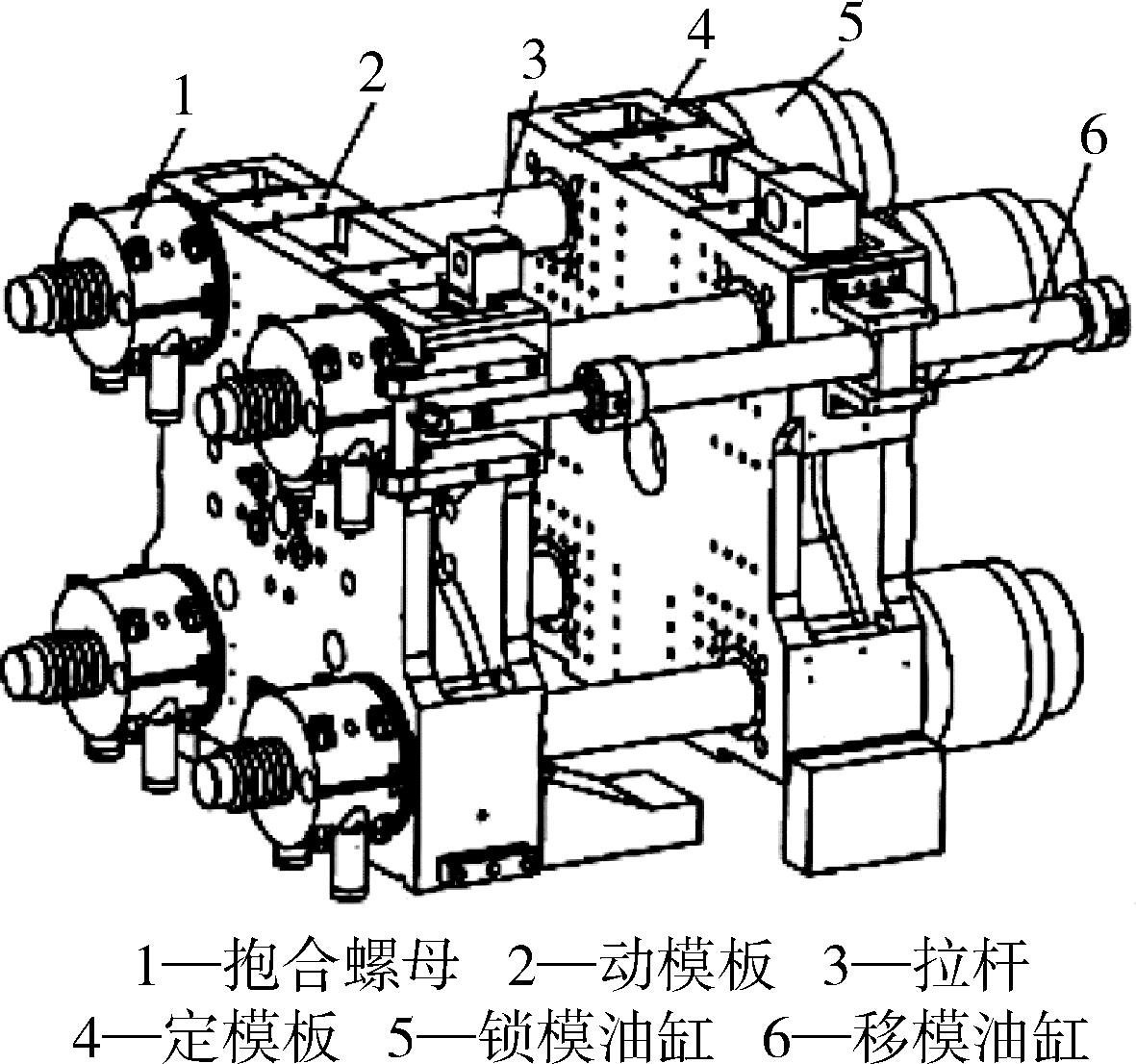

Fig.6. Compound type two⁃plate mould clamping devices［16］

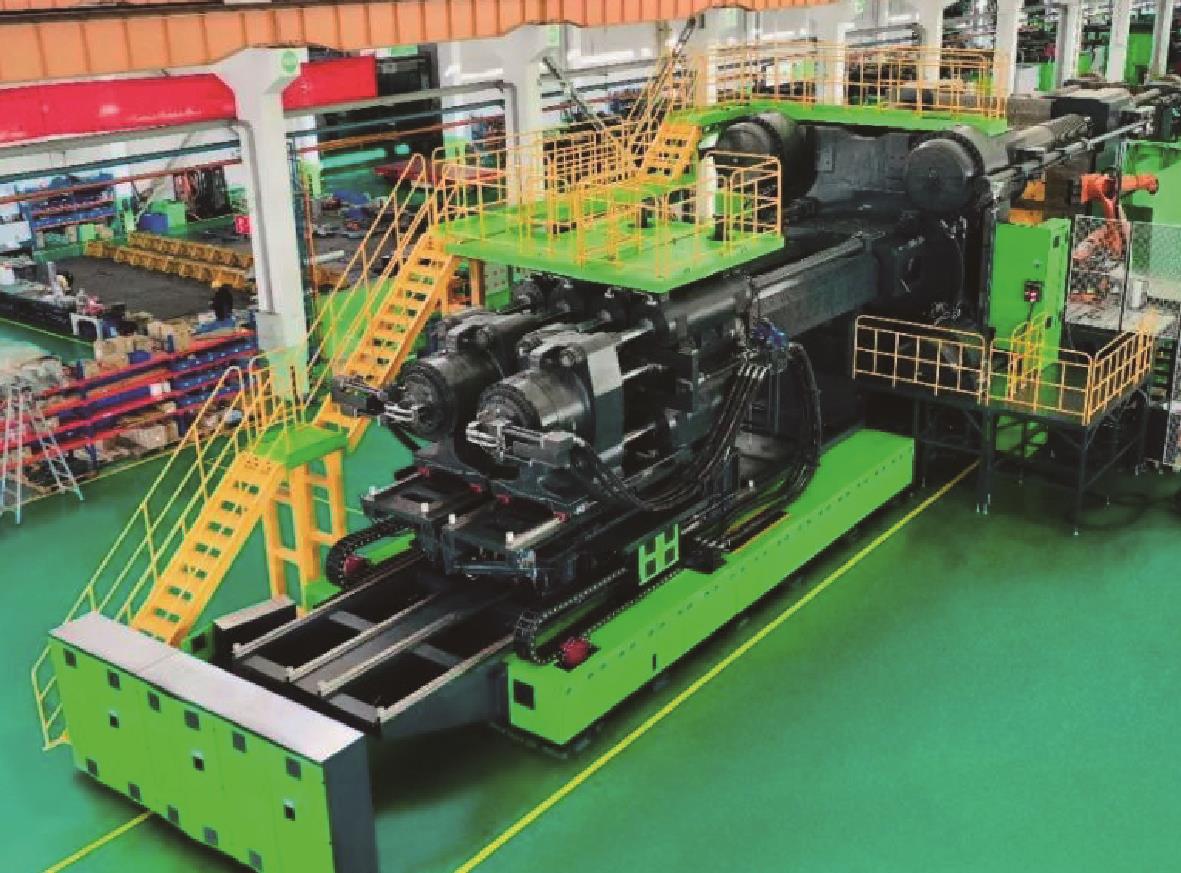

Fig.7. DP8500 super large composite two⁃plate injection molding machine produced by Yizumi［12］

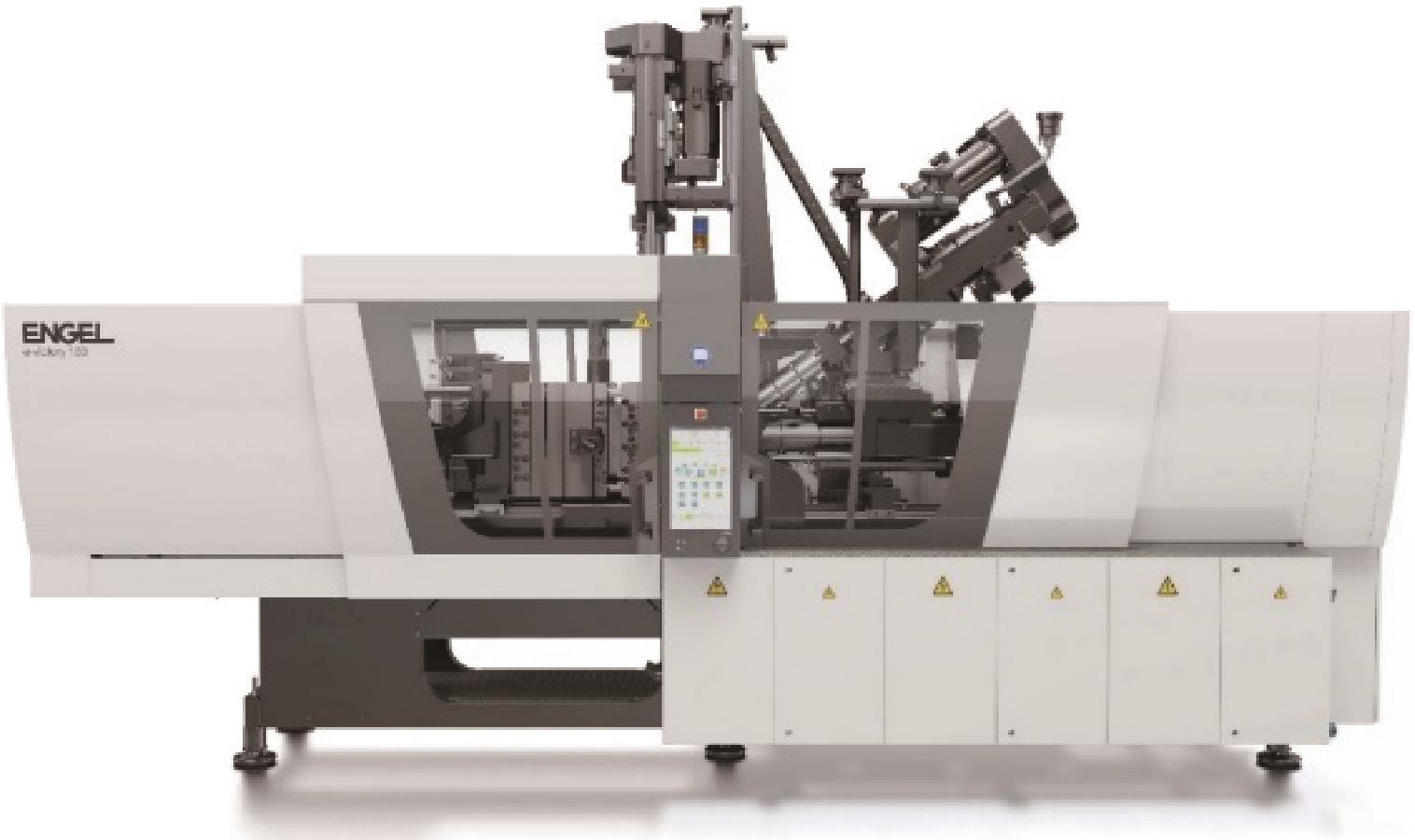

Fig.8. Injection molding machine with tie⁃barless clamping device produced by ENGEL

机型	效率	反应时间/ms	耗电^a	耗水^a
全电动注塑机	0.84	30	0.20~0.75	0.1~0.2
液压注塑机	0.60	80	1	1

Tab.2. Performance comparison of all⁃electric injection molding machines and hydraulic ones［24］

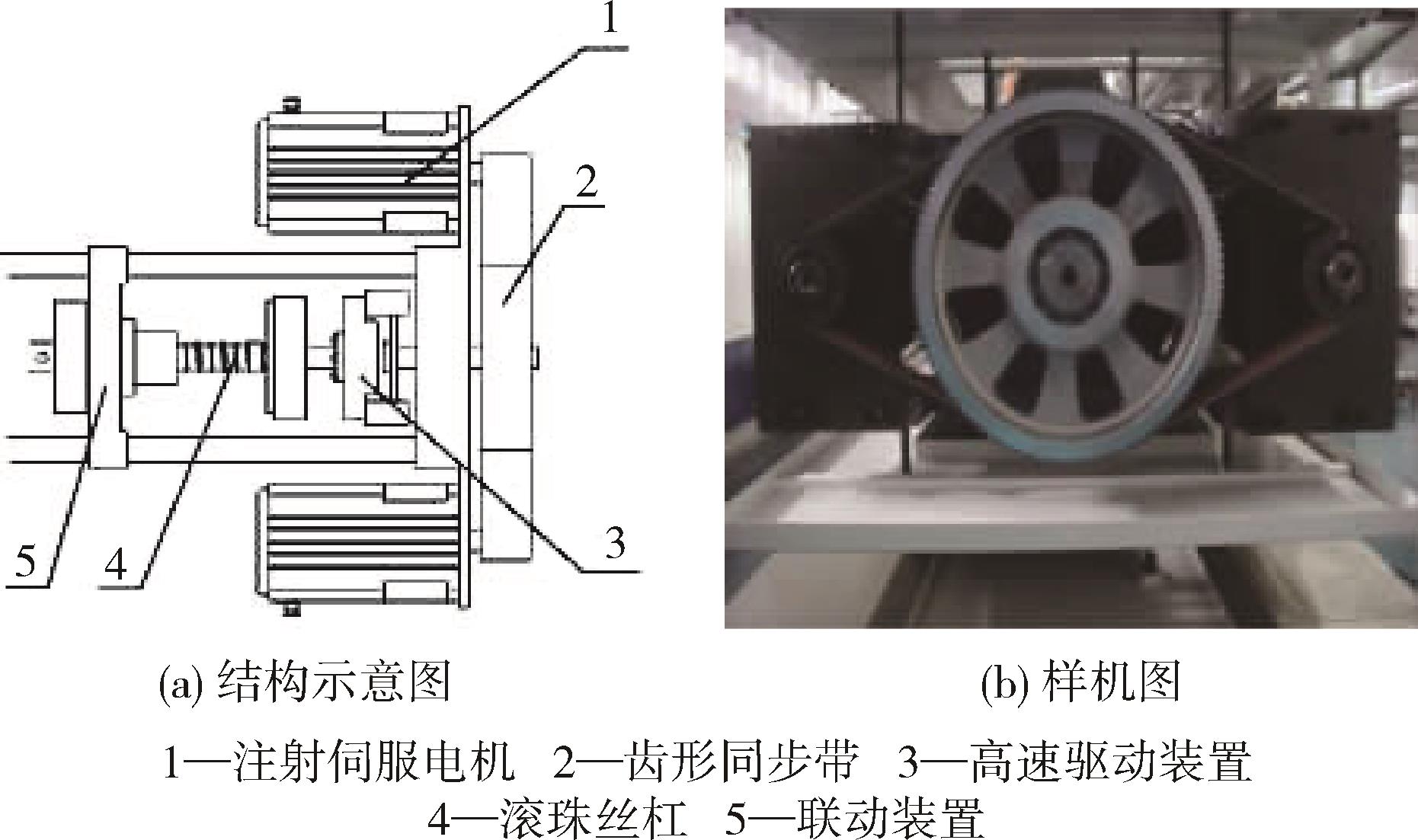

Fig.9. Double motor drive structure［25］

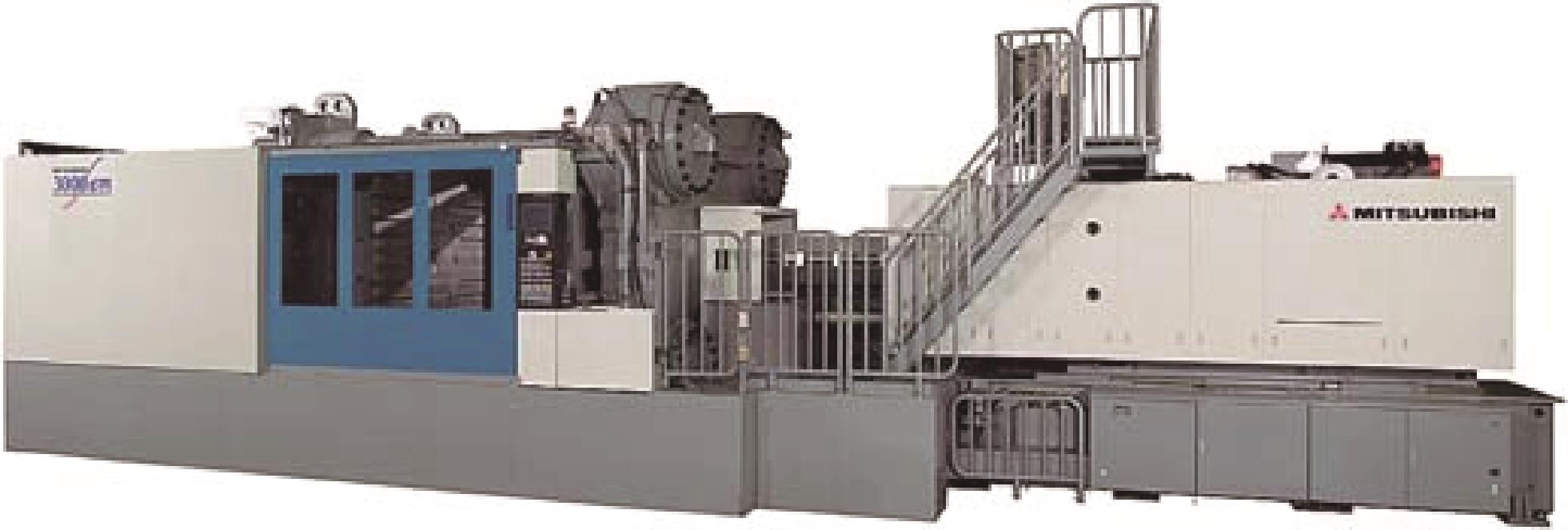

Fig.10. A large all⁃electric injection molding machine with a clamping force of 30 000 kN developed by Mitsubishi Heavy Industries［29］

类型	组成	特点
定量泵搭配比例阀	定量泵、比例阀和比例流量阀。	比例阀自身能够无级调节，满足注塑机对速度、压力及扭矩的动作控制要求；减少元件数量，简化结构，减少管路能耗损失与节流损失，达到节能效果。
变量泵搭配比例阀	负载敏感的变量泵、压力位置传感器、具备位置闭环的高速阀。	具有反馈环节的比例伺服系统，实现动力源与执行机构间的自适应调节。
变频电机驱动定量泵	变频电机、定量泵。	通过变频调速技术控制泵的转速，也可实现动力源与执行机构间的自适应调节。
伺服电机驱动定量泵	伺服电机、定量泵。	先进的高性能液压系统，利用伺服电机高响应的优点，相较于变频电机提高了响应速度和控制的精密性。

Tab.3. Composition and characteristics of different types of hydraulic systems［32⁃39］

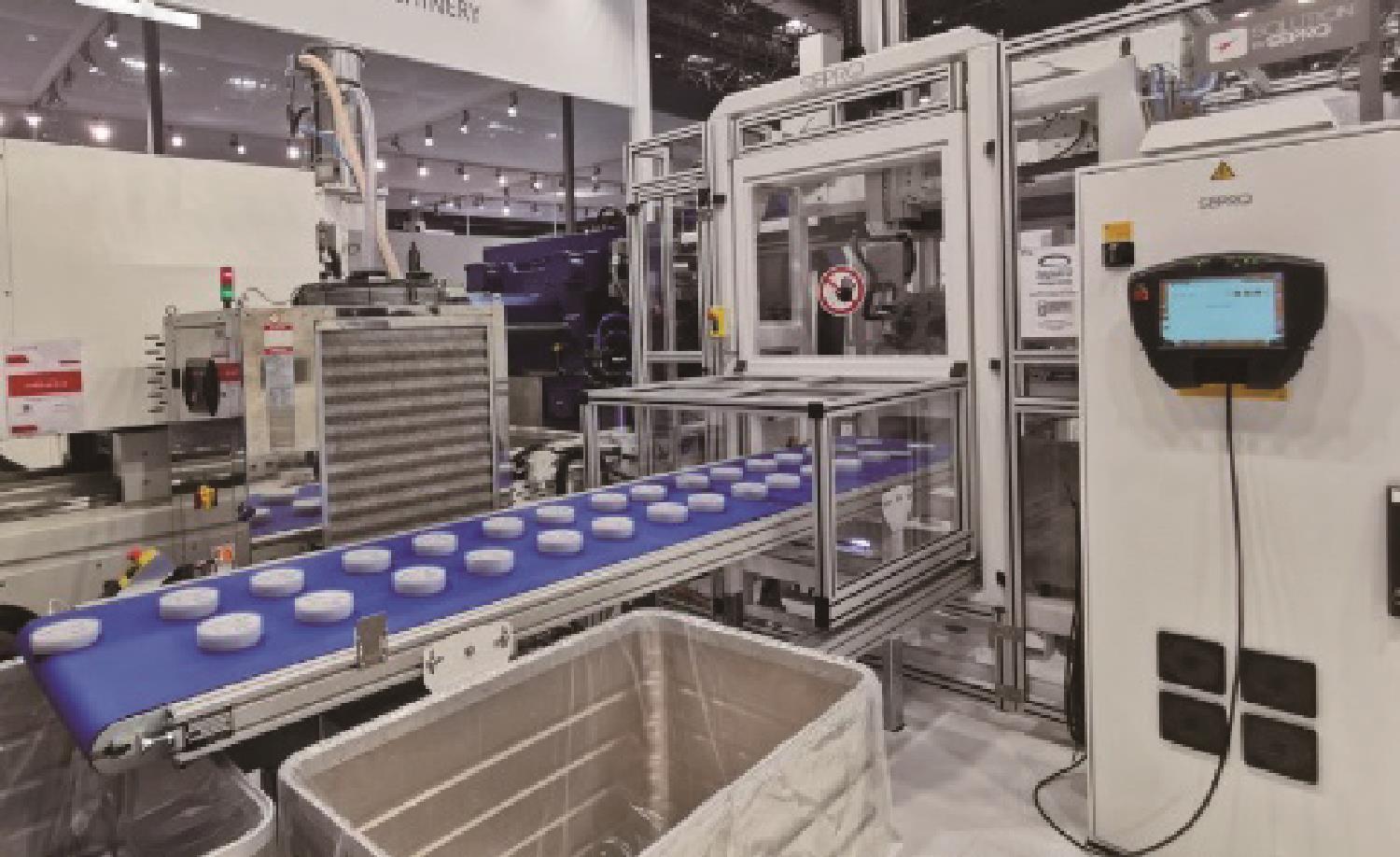

Fig.11. The third⁃generation all⁃electric injection molding machine production unit developed by Haitian［40］

Fig.12. “Inject 4.0” intelligent molding solutions displayed by ENGEL［42］

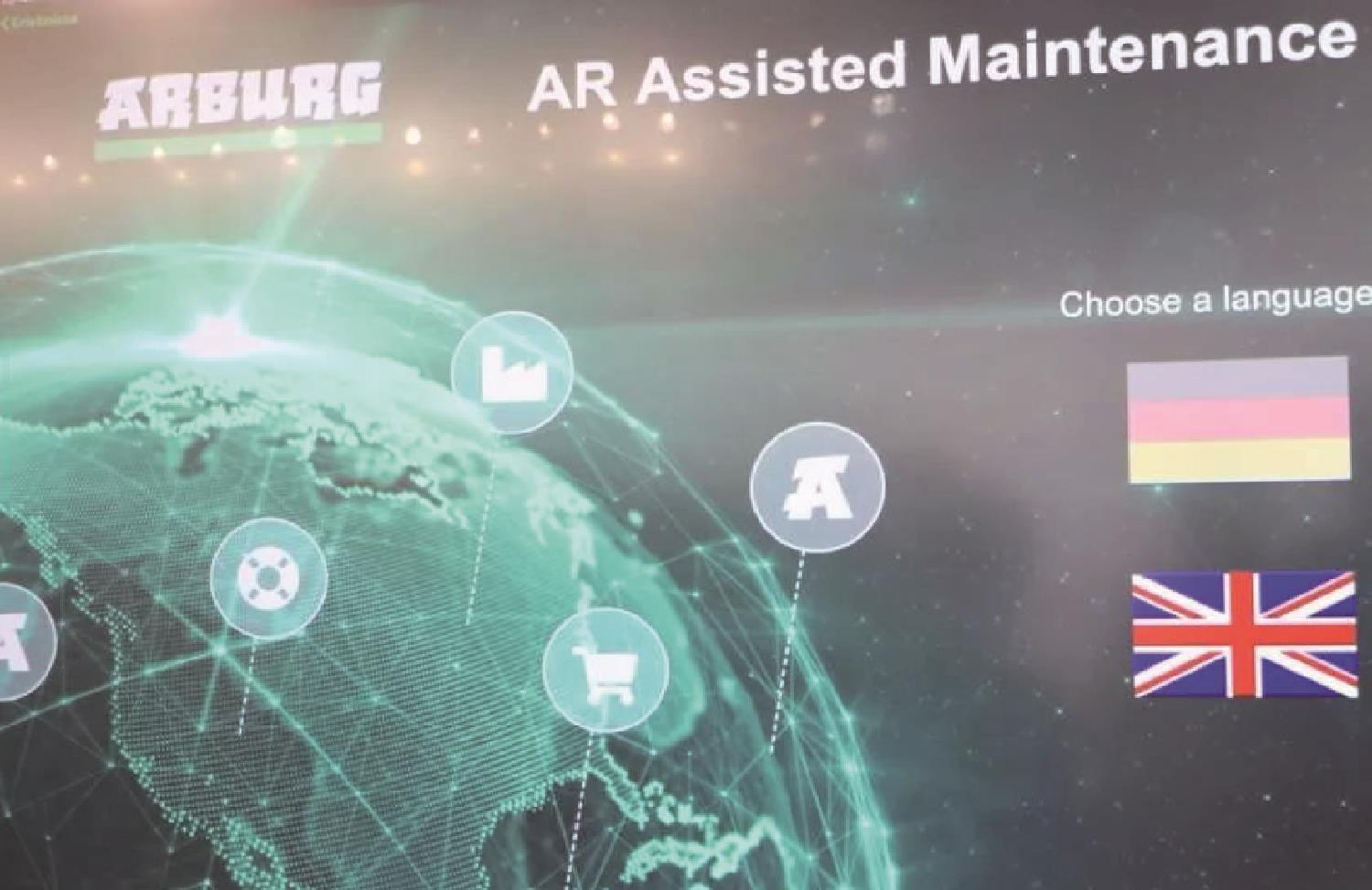

Fig.13. “AR Assisted Maintenance” function proposed by Arburg［42］

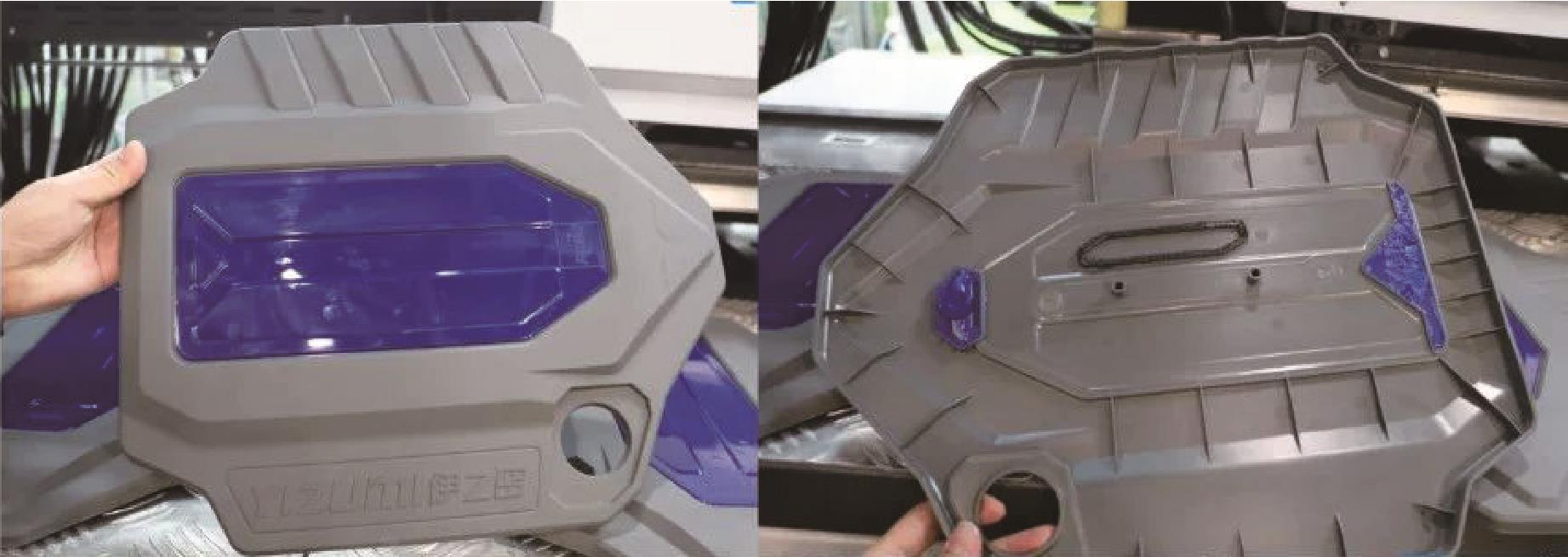

Fig.14. Car engine cover formed using UN500DP two⁃plate injection molding machine developed by Yizumi［40］

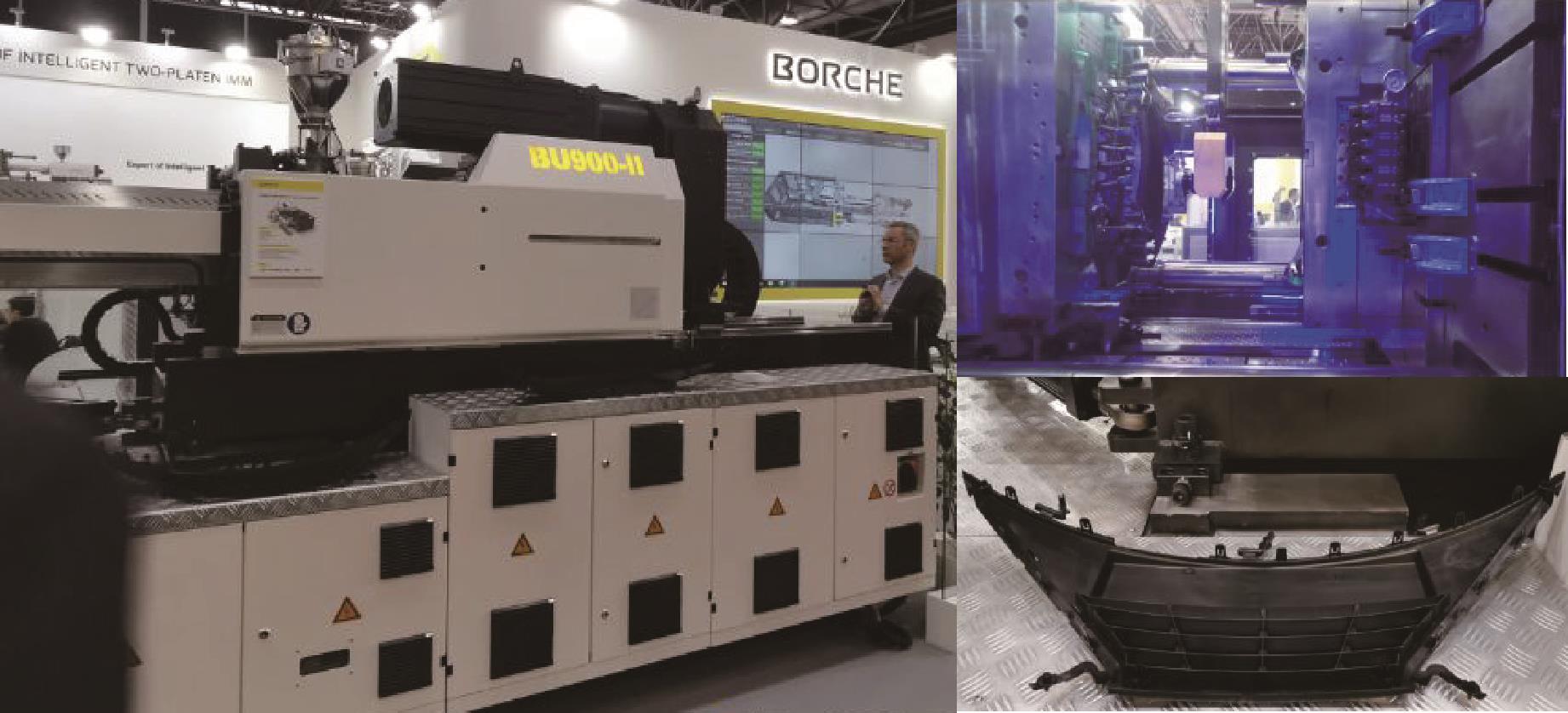

Fig.15. Intelligent turnkey solution for injection molding system proposed by Borche［40］

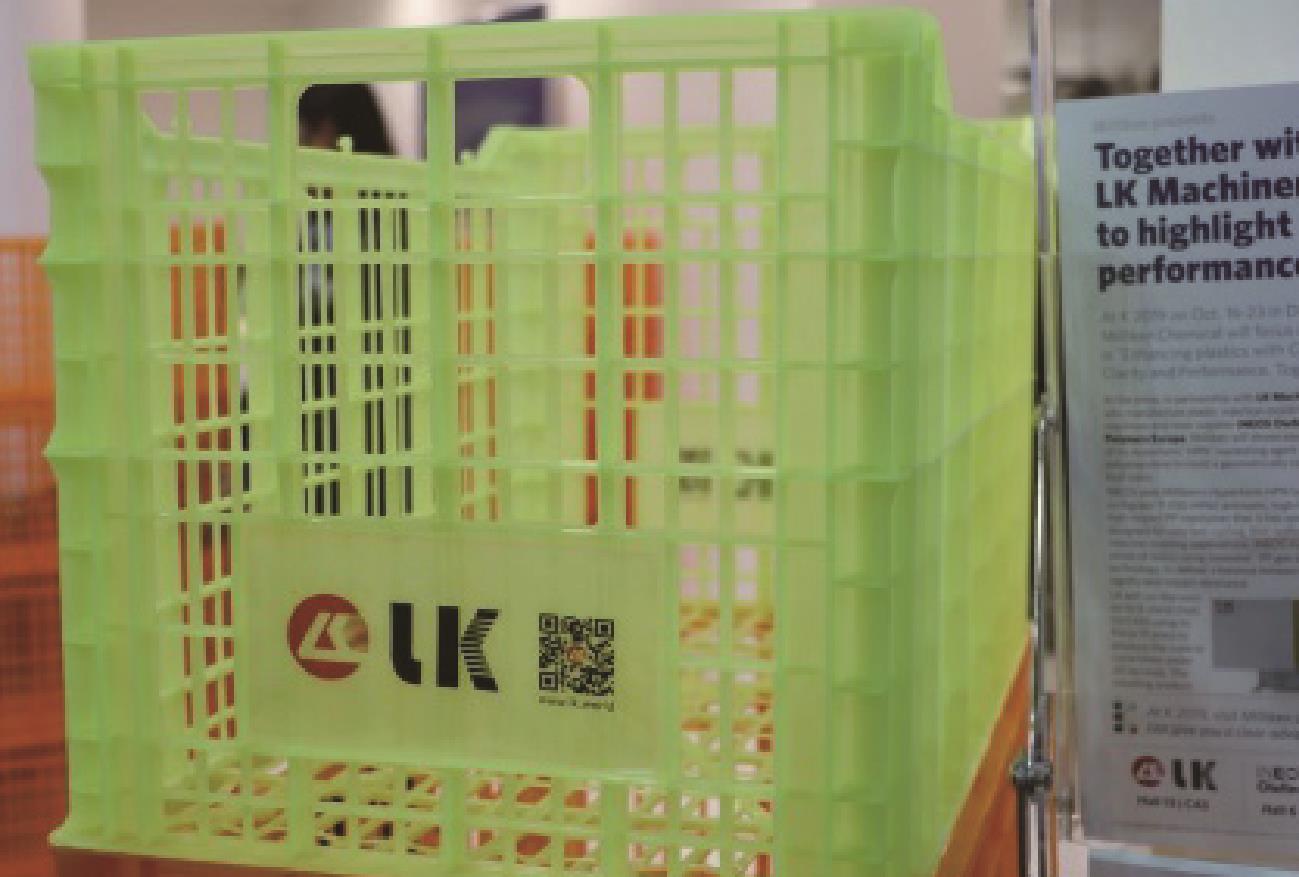

Fig.16. Large deep cavity container product produced by LK［40］

References 44

1	塑料加工业确立“三化一微+智能化”绿色发展新方向［J］. 塑料科技， 2019， 47（10）： 122.
2	马占峰，牛国强，芦珊. 中国塑料加工业（2021）［J］. 中国塑料， 2022， 36（6）： 7.
	MA Z F， NIU G Q， LU S. China plastics industry（2021）［J］. China Plastics， 2022， 36（6）： 7.
3	中国塑料加工工业协会.中国塑料工业年鉴［M］. 北京：中国轻工业出版社， 2021.
4	徐柯. 注塑机模板的有限元分析及优化设计［D］. 北京：北京化工大学， 2009.
5	杨卫民. 高分子材料先进制造的微积分思想［J］. 中国塑料， 2010， 24（7）： 1⁃6.
	YANG W M. A concept of differential and integral method in advanced processing of polymer materials［J］. China Plastics， 2010， 24（7）： 1⁃6.
6	Pun K⁃F， Hui I⁃K， Lewis W G， et al. A multiple⁃criteria environmental impact assessment for the plastic injection molding process： a methodology［J］. Journal of Cleaner Production， 2003， 11（1）： 41⁃49.
7	王兴天. 国内注塑机发展概述［J］. 塑料科技， 2000， 2： 28.
	WANG X T. An overview of the development of domestic injection molding machines［J］. Plastics Science and Technology， 2000， 2： 28.
8	北京化工大学. 塑料机械设计：第二版［M］. 北京：中国轻工业出版社， 1995.
9	陈世煌. 塑料成型机械［M］. 北京：化学工业出版社， 2006.
10	唐志玉. 大型注塑模具设计技术原理与应用［M］. 化学工业出版社， 2004.
11	赵延召. 高精密注塑机合模机构的有限元分析与拓扑优化［D］. 南昌：华东交通大学， 2012.
12	广东伊之密精密机械股份有限公司. 8500吨超大型高精度注塑成型机［EB/OL］. 2022⁃02⁃24. .
13	赵攀峰. 二板式全液压型注塑机关键技术研究［D］. 杭州：浙江大学， 2012.
14	刘晓彬. 1300KN全电动注塑机合模机构设计及其优化分析［D］. 北京：北京化工大学， 2016.
15	尹辉，陆国栋，王进，等. 注塑机合模机构分析及其发展趋势［J］. 中国塑料， 2009， 23（11）： 1⁃6.
	YIN H， LU G D， WANG J， et al. Analysis and development trend of clamping mechanisms of injection molding machines［J］. China Plastics， 2009， 23（11）： 1⁃6.
16	高世权，韩志忠，谢鹏程，等. 大型二板式注塑机技术发展浅论［J］. 塑料， 2016， 45（4）： 73⁃76，80.
	GAO S Q， HAN Z Z， XIE P C， et al. Discussion develo⁃pment of large two⁃platen injection molding machine technology［J］. Plastics， 45（4）： 73⁃76，80.
17	冯刚，江平. 二板式注塑机的特点研究及发展新动向［J］. 塑料工业， 2011， 1： 5.
	FENG G， JIANG P. Characteristics study and development of two⁃plate injection machine［J］. China Plastics Industry， 2011， 1： 5.
18	焦志伟，谢鹏程，严志云，等. 全液压内循环二板式注塑机［J］. 橡塑技术与装备， 2010， 1： 4.
	JIAO Z W， XIE P C， YAN Z Y， et al. Full⁃liquid internal circulating two⁃board injection molding machine［J］. China Rubber/Plastics Technology and Equipment， 2010， 1： 4.
19	Kelly A， Woodhead M， Coates P J P E， et al. Comparison of injection molding machine performance［J］. Polymer Engineering & Science， 2005， 45（6）： 857⁃865.
20	侯永平.智能数字化大型二板式注射成型机［Z］. 江苏省，伊之密精密机械，2016⁃12⁃01.
21	刘泽宇，张志洪. 注塑成型技术进展［J］. 塑料制造， 2009， 4： 3.
	LIU Z Y， ZHANG Z H. Development of injection moldi⁃ng technology［J］. Plastics Manufacture， 2009， 4： 3.
22	焦志伟. 内循环二板式精密注塑机关键技术的研究［D］. 北京：北京化工大学， 2012.
23	胡静. 新型全电动注塑机合模机构的设计及性能分析［D］. 北京：北京化工大学， 2011.
24	叶巴丁，陆晨风，储能奎，等. 全电动注塑机研究进展及在汽配电子行业中的应用［J］. 中国塑料， 2020， 34（10）： 6.
	YE B D， LU C F， CHU N K， et al. Research progress in all⁃electric injection molding machine and its application in auto parts electronic industry［J］.China Plastics， 2020， 34（10）： 6.
25	郭小龙，陈邦锋，傅南红，等. 双电机驱动在全电动注塑机中的应用［J］. 塑料， 2013， 42（5）： 3.
	GUO X L， CHEN B F， FU N H， et al. Application of twin⁃motor drive in all⁃electric injection molding machines［J］. Plastics， 2013， 42（5）： 3.
26	周长攀. 双三相永磁同步电机驱动及容错控制技术研究［D］. 哈尔滨：哈尔滨工业大学， 2016.
27	李方俊，王生捷，李俊峰，等. 车载大惯量运动平台双电机驱动控制策略［J］. 兵工学报， 2022， 5： 1⁃11.
	LI F J， WANG S J， LI J F， et al. Control strategy of vehicle based dual⁃motor driving moving platform with large inertia［J］. Acta Armamentarii， 2022， 5： 1⁃11.
28	张友根. 功能化注塑机的科学发展研究及自主创新［J］. 橡塑技术与装备， 2015， 41（16）： 10⁃33.
	ZHANG Y G. Scientific development and innovation of functional injection molding machine［J］. China Rubber/Plastics Technology and Equipment， 2015， 41（16）： 10⁃33.
29	Matsuo S， Bessho M， Kato N， et al. World’s first 3，000 ton mold clamping force electric injection molding machine［J］. Technical Review， 2006， 43（3）： 1⁃6.
30	张友根. 注塑设备智能化的研究（上）［J］. 橡塑技术与装备， 2013， 39（9）： 13⁃19.
	ZHANG Y G. Research on intellligence of injection equipment （Part 1）［J］. China Rubber/Plastics Technology and Equipment， 2013， 39（9）： 13⁃19.
31	金波，宁德胜，许明，等. 注塑机控制系统的现状及发展趋势［J］. 液压气动与密封， 2006， 1： 4.
	JIN B， NING D S， XU M， et al. The status quo for the control system of plastic injection machine and its developing trend［J］. Hydraulics Pneumatics & Seals， 2006， 1： 4.
32	刘海丽. 基于AMESim的液压系统建模与仿真技术研究［D］. 西安：西北工业大学， 2006.
33	吴根茂. 新编实用电液比例技术［M］. 浙江大学出版社， 2006.
34	张弓，于兰英，吴文海，等. 电液比例阀的研究综述［J］. 流体传动与控制， 2008， 6： 5.
	ZHANG G， YU L Y， WU H W， et al. Development overview of electro⁃hydraulic proportional valve［J］.Fluid Power Transmission & Control， 2008， 6： 5.
35	黄新年，张志生，陈忠强. 负载敏感技术在液压系统中的应用［J］. 流体传动与控制， 2007， 5： 31⁃33.
	HUANG X N， ZHANG Z S， CHEN Z Q. Application of load sensing technique in hydraulic systems［J］. Fluid Power Transmission & Control， 2007， 5： 31⁃33.
36	张友根. 注塑机节能技术的分析研究（上）［J］. 橡塑技术与装备， 2008，3： 52⁃60.
	ZHANG Y G. Analysis of energy⁃saving technique for injection molding machine （Part one）［J］. China Rubber/Plastics Technology and Equipment， 2008，3： 52⁃60.
37	张友根. 注塑机节能技术的分析研究（下）［J］. 橡塑技术与装备， 2008， 34（4）： 9.
	ZHANG Y G. Analysis of energy⁃saving technique for injection molding machine （Part two）［J］. China Rubber/Plastics Technology and Equipment， 2008， 34（4）： 9.
38	马俊彪. 伺服电机液压单元在微发泡注塑机上的应用［J］. 黑龙江科技信息， 2008，26： 8.
	MA J B. Application of servo motor hydraulic unit in microfoam injection molding machine ［J］. Heilongjiang Scien⁃ce and Technology Information， 2008，26： 8.
39	Wang Y. The investigation of hydraulic servo system design for high⁃speed injection molding［D］. Jhongli， Taiwan： MS thesis， Chung Yuan University， 2001.
40	艾邦团队. 2019年德国K展总结二：中国展商风采［EB/OL］. 2019⁃11⁃04. .
41	新型注塑机走向智能化［J］. 塑料制造， 2014，（11）： 1.
42	艾邦团队. 2019年德国K展总结精华版［EB/OL］. 2019⁃11⁃01. .
43	Li Z， Liu L， Barenji A V， et al. Cloud⁃based manufactu⁃ring blockchain： Secure knowledge sharing for injection mould redesign［J］. Procedia CIRP， 2018， 72： 961⁃966.
44	Richter Katharina P M， Schmitt Robert H. Use the computed tomography for the automatic tool correction of the mould injection process［C］// European Society for Precision Engineering and Nanotechnology， Conference Proceedings⁃19th International Conference and Exhibition. Bilbao： EUSPEN， 2019： 352⁃355.
