Application and performance study of melamine cyanurate in flame⁃retardant polyethylene cable materials

doi:10.19491/j.issn.1001-9278.2025.07.006

Abstract

Abstract:

This study investigated the effects of partially replacing magnesium hydroxide with melamine cyanurate （MCA） in flame⁃retardant polyethylene cable materials. The replacement ratio was varied while maintaining the total flame retardant content. The modified materials were evaluated for mechanical properties， melt flow rate， volume resistivity， limiting oxygen index （LOI）， and UL94 vertical burning performance. Results indicated that as MCA substitution increased：（1） mechanical properties gradually declined；（2） MFR and volume resistivity remained relatively stable；（3） LOI improved before reaching a plateau； and （4） flame retardancy significantly enhanced， achieving V⁃2， V⁃1， and V⁃0 ratings at 4 %， 6 %， and 9 % MCA replacement levels （by total mass）， respectively. The findings demonstrated that optimal MCA incorporation could improve flame retardancy while maintaining acceptable material properties for cable applications.

Key words: melamine cyanuratet, flame retardant, polyethylene, cable material, vertical combustion

CLC Number:

TQ325.12

YE Xiangyu. Application and performance study of melamine cyanurate in flame⁃retardant polyethylene cable materials[J]. China Plastics, 2025, 39(7): 28-31.

Figures/Tables 6

References 15

[1]	张世享，孙安，赵秀伟.无卤阻燃聚乙烯的研究进展［J］.化工管理，2019（3）：132.
	ZHANG S X， SUN A， ZHAO X W.Research progress on halogen⁃free flame retardant polyethylene［J］.Chemical Industry Management，2019（3）：132.
[2]	李占冲，孟凡涛，魏春城，等.无卤阻燃聚乙烯的研究进展［J］.塑料工业，2022，50（1）：1⁃5+19.
	LI Z C， MENG F T， WEI C C，et al.Research progress on halogen⁃free flame retardancy of polyethylene［J］.China Plastics Industry，2022，50（1）：1⁃5+19.
[3]	周成，刘鹏，张海松，等.阻燃改性氢氧化镁/低密度聚乙烯的性能研究［J］.绝缘材料，2021，54（3）：29⁃35.
	ZHOU C， LIU P， ZHANG H S，et al.Properties of flame retardant modified magnesium hydroxide/low density polyethylene［J］. Insulating Materials， 2021， 54（3）： 29⁃35.
[4]	刘犇，欧红香，徐家成，等.改性氢氧化镁阻燃聚乙烯制备及其性能研究［J］.工业安全与环保，2020，46（11）：1⁃4+81.
	LIU B， OU H X， XU J C，et al.Preparation and properties of modified magnesium hydroxide flame retardant polyethylene［J］.Industrial Safety and Environmental Protection，2020，46（11）：1⁃4+81.
[5]	蔡智勇，张翼翔，叶俊杰，等.高性能阻燃聚乙烯材料的制备与表征［J］.山西化工，2023，43（11）：16⁃17+20.
	CAI Z Y， ZHANG Y X， YE J J，et al.Preparation and characterization of high⁃performance flame⁃retardant polyethylene materials［J］.Shanxi Chemical Industry，2023，43（11）：16⁃17+20.
[6]	胡高耸，李准，李广杰，等.一种阻燃聚乙烯电缆料的制备与表征［J］.技术与市场，2022（10）：104⁃105+108.
	HU G S， LI Z， LI G J，et al.Preparation and characterization of a flame⁃retardant polyethylene cable material［J］.Technology and Market，2022（10）：104⁃105+108.
[7]	付钧泽，孙振文，姜红，等.几种常见阻燃聚乙烯的热解特性研究［J］.塑料工业，2021，49（8）：87⁃94.
	FU J Z， SUN Z W， JIANG H，et al.Study on pyrolysis characteristics of several common flame retardant polyethylene materials［J］.China Plastics Industry，2021，49（8）：87⁃94.
[8]	遵媛媛.三聚氰胺氰尿酸盐的制备及阻燃性能研究［D］.郑州：郑州大学，2021.
[9]	李培培，岳涛，邢文国，等.三聚氰胺类无卤阻燃剂研究进展［J］.山东化工，2017，46（1）：49⁃53.
	LI P P， YUE T， XING W G，et al.The research progress of halogen⁃free flame retardants for melamine class［J］.Shandong Chemical Industry，2017，46（1）：49⁃53.
[10]	金东.三聚氰胺系阻燃剂的应用研究进展［J］.精细与专用化学品，2016，24（7）：26⁃29.
	JIN D.Application research advance on melamine based flame retardants［J］.Fine and Specialty Chemicals，2016，24（7）：26⁃29.
[11]	陈琦，陈贵军，唐晓婵，等.阻燃剂MCA的合成与改性研究进展［J］.山东化工，2017，46（7）：76⁃78.
	CHEN Q， CHEN G J， TANG X C，et al.The synthesis and modification of flame retardant MCA［J］.Shandong Chemical Industry，2017，46（7）：76⁃78.
[12]	吕伟，杨海民，董启殿，等.几种P系阻燃剂协同氰尿酸三聚氰胺对EVA/PE复合材料的性能影响［J］.广东化工，2023，50（6）：60⁃62.
	LV W， YANG H M， DONG Q D，et al.Effects of several P⁃based flame retardants in synergy with melamine cyanurate on the properties of EVA/PE composites［J］.Guangdong Chemical Industry，2023，50（6）：60⁃62.
[13]	肖雄，叶文，许保云.磷氮阻燃剂/协效剂对PA9T的阻燃性、热稳定性的影响［J］.塑料科技，2022，50（1）：4⁃8.
	XIAO X， YE W， XU B Y. Effect of phosphorus nitrogen flame retardant/synergist on flame retardancy and thermal stability of PA9T［J］. Plast Sci Technol， 2022， 50（1）： 4⁃8.
[14]	贺春江，张国文，裴顶峰，等.三聚氰胺氰尿酸盐/红磷/FR600协同阻燃乙丙橡胶的研究［J］.化工新型材料，2016，44（5）：160⁃162.
	HE C J， ZHANG G W， PEI D F，et al.Synergistic flame retardancy effect of MCA/red phosphorus/FR600 on the property of EPDM［J］.New Chemical Materials，2016，44（5）：160⁃162.
[15]	顾陆於，李建喜.生物基阻燃剂与三聚氰胺氰尿酸盐在低密度聚乙烯中的协同阻燃性能研究［J］.塑料科技，2023，51（3）：13⁃17.
	GU L Y， LI J X.Study on synergistic flame retardancy of biobased flame retardant and melamine cyanurate in low density polyethylene［J］. Plastics Science and Technology， 2023， 51（3）： 13⁃17.

样品编号	PE⁃ULD 含量	PE⁃LLD 含量	相容剂含量	炭黑母粒含量	红磷母粒含量	MH含量	MCA含量
Z	20	22.5	7.5	2.5	5	42.5	0
Z⁃1	20	22.5	7.5	2.5	5	41.5	1
Z⁃2	20	22.5	7.5	2.5	5	40.5	2
Z⁃3	20	22.5	7.5	2.5	5	39.5	3
Z⁃4	20	22.5	7.5	2.5	5	38.5	4
Z⁃5	20	22.5	7.5	2.5	5	37.5	5
Z⁃6	20	22.5	7.5	2.5	5	36.5	6
Z⁃7	20	22.5	7.5	2.5	5	35.5	7
Z⁃8	20	22.5	7.5	2.5	5	34.5	8
Z⁃9	20	22.5	7.5	2.5	5	33.5	9
Z⁃10	20	22.5	7.5	2.5	5	32.5	10

样品编号	PE⁃ULD 含量	PE⁃LLD 含量	相容剂含量	炭黑母粒含量	红磷母粒含量	MH含量	MCA含量
Z	20	22.5	7.5	2.5	5	42.5	0
Z⁃1	20	22.5	7.5	2.5	5	41.5	1
Z⁃2	20	22.5	7.5	2.5	5	40.5	2
Z⁃3	20	22.5	7.5	2.5	5	39.5	3
Z⁃4	20	22.5	7.5	2.5	5	38.5	4
Z⁃5	20	22.5	7.5	2.5	5	37.5	5
Z⁃6	20	22.5	7.5	2.5	5	36.5	6
Z⁃7	20	22.5	7.5	2.5	5	35.5	7
Z⁃8	20	22.5	7.5	2.5	5	34.5	8
Z⁃9	20	22.5	7.5	2.5	5	33.5	9
Z⁃10	20	22.5	7.5	2.5	5	32.5	10

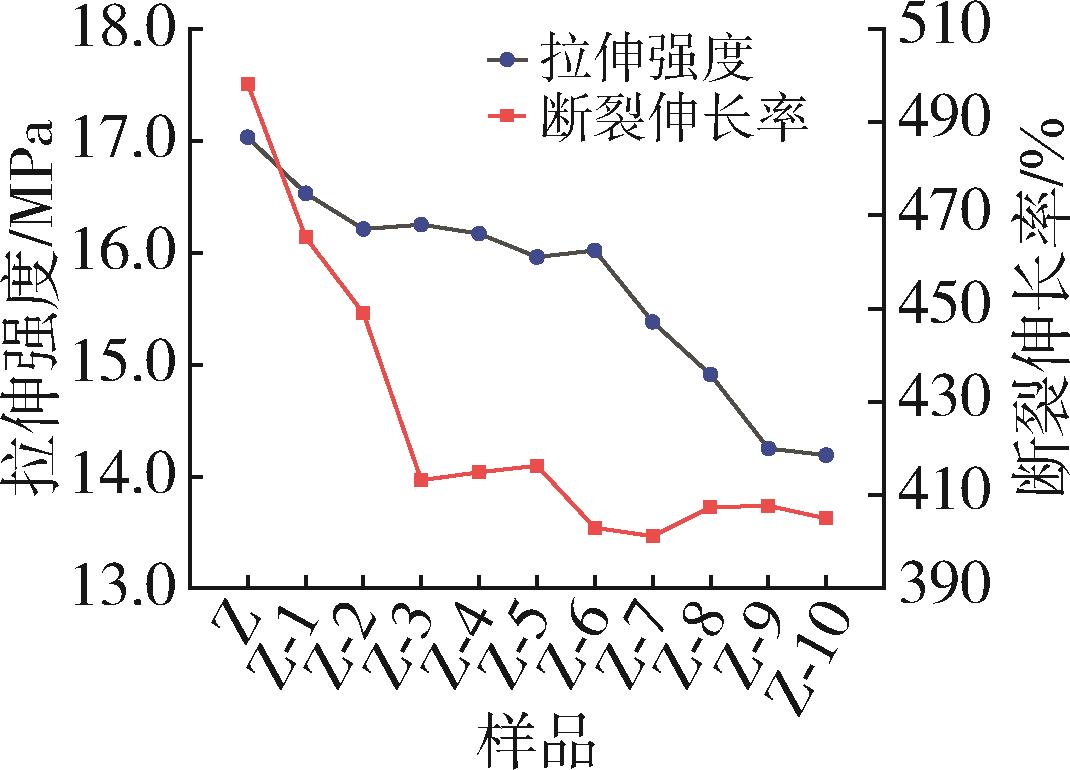

样品	拉伸强度/MPa	断裂伸长率/%
Z	17.03	498.2
Z⁃1	16.53	465.3
Z⁃2	16.21	449.0
Z⁃3	16.25	413.2
Z⁃4	16.17	414.9
Z⁃5	15.96	416.3
Z⁃6	16.02	403.0
Z⁃7	15.38	401.2
Z⁃8	14.91	407.4
Z⁃9	14.25	407.7
Z⁃10	14.19	405.0

样品	拉伸强度/MPa	断裂伸长率/%
Z	17.03	498.2
Z⁃1	16.53	465.3
Z⁃2	16.21	449.0
Z⁃3	16.25	413.2
Z⁃4	16.17	414.9
Z⁃5	15.96	416.3
Z⁃6	16.02	403.0
Z⁃7	15.38	401.2
Z⁃8	14.91	407.4
Z⁃9	14.25	407.7
Z⁃10	14.19	405.0

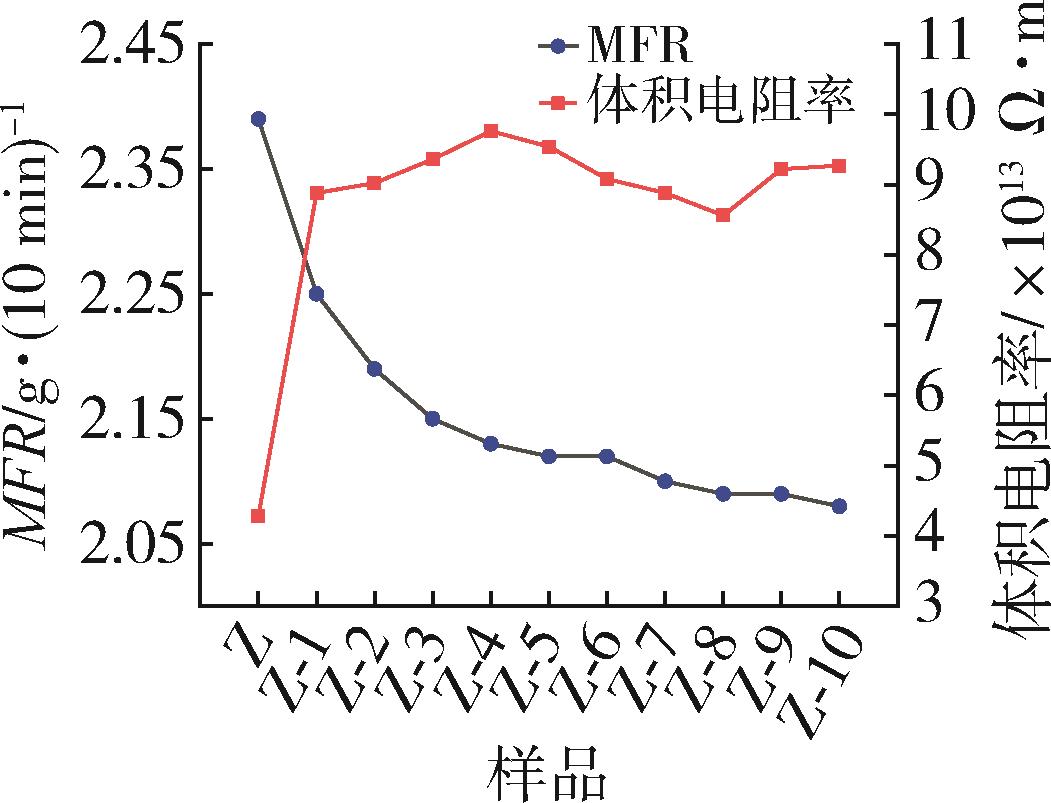

样品	MFR/g·（10 min）^-1	体积电阻率/×10¹³ Ω·m
Z	2.39	4.29
Z⁃1	2.25	8.88
Z⁃2	2.19	9.02
Z⁃3	2.15	9.36
Z⁃4	2.13	9.76
Z⁃5	2.12	9.54
Z⁃6	2.12	9.08
Z⁃7	2.10	8.88
Z⁃8	2.09	8.56
Z⁃9	2.09	9.22
Z⁃10	2.08	9.27
